Cuando se inicia el estudio de la electrónica surge la necesidad de tener herramientas de trabajo para poner en práctica lo que estamos aprendiendo,

Presentación del tema: "Cuando se inicia el estudio de la electrónica surge la necesidad de tener herramientas de trabajo para poner en práctica lo que estamos aprendiendo,"— Transcripción de la presentación:

1

2

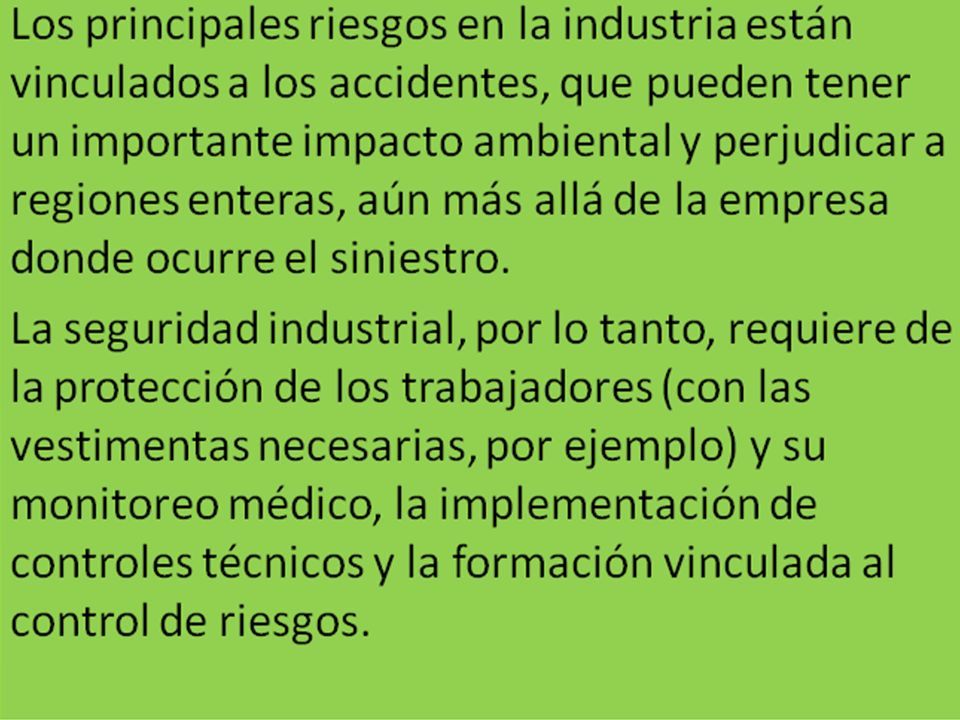

3

4

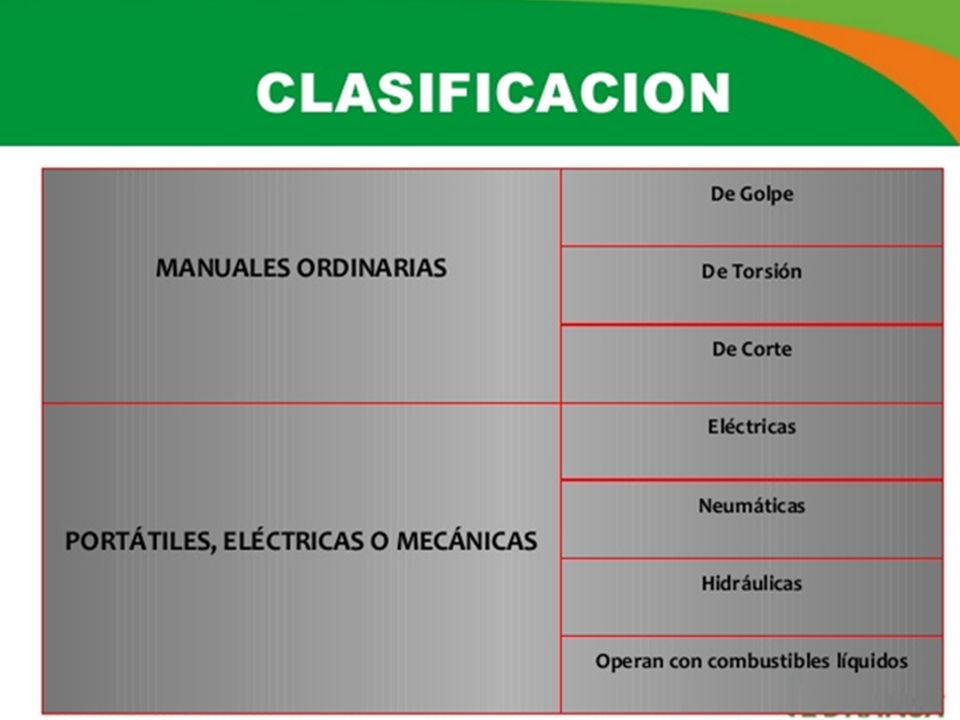

5

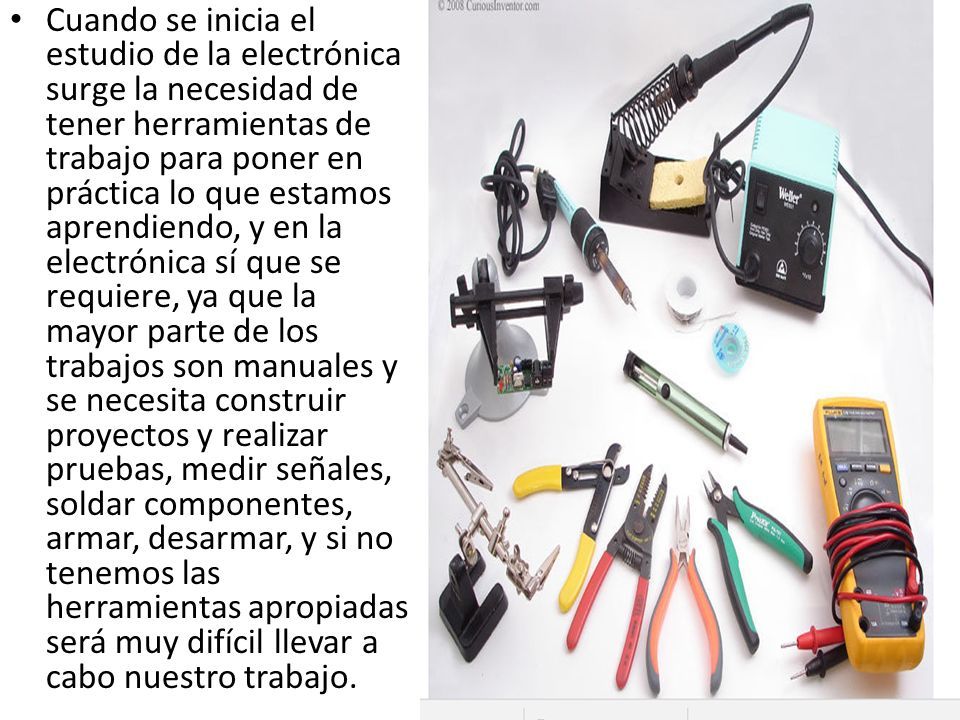

6 Cuando se inicia el estudio de la electrónica surge la necesidad de tener herramientas de trabajo para poner en práctica lo que estamos aprendiendo, y en la electrónica sí que se requiere, ya que la mayor parte de los trabajos son manuales y se necesita construir proyectos y realizar pruebas, medir señales, soldar componentes, armar, desarmar, y si no tenemos las herramientas apropiadas será muy difícil llevar a cabo nuestro trabajo.

7 NORMASDEUSONORMASDEUSO NORMASDEUSONORMASDEUSO

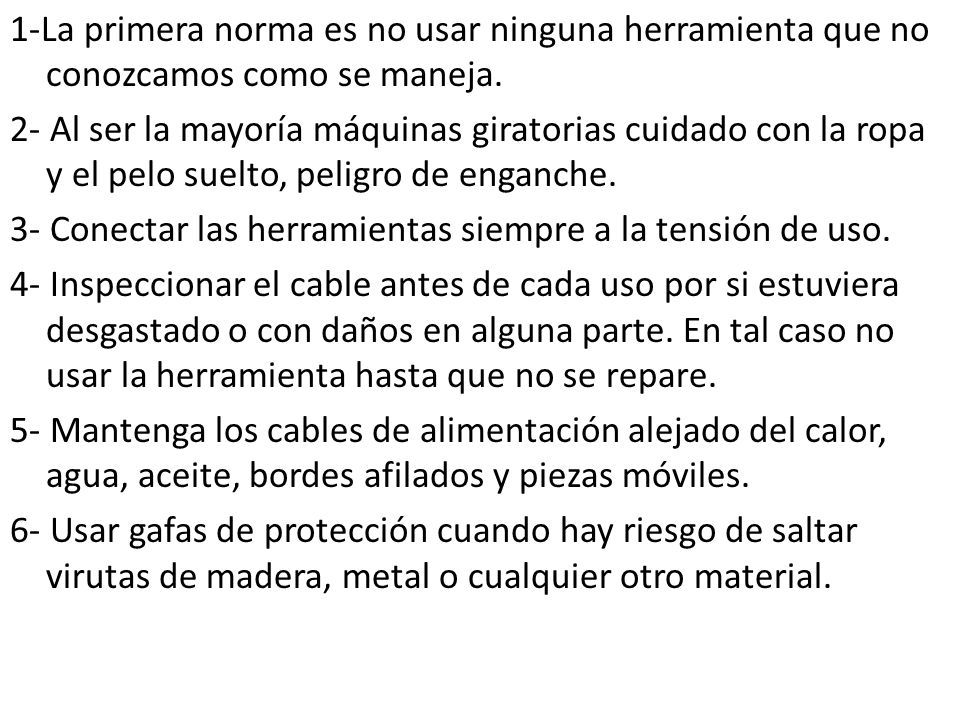

8 1-La primera norma es no usar ninguna herramienta que no conozcamos como se maneja. 2- Al ser la mayoría máquinas giratorias cuidado con la ropa y el pelo suelto, peligro de enganche. 3- Conectar las herramientas siempre a la tensión de uso. 4- Inspeccionar el cable antes de cada uso por si estuviera desgastado o con daños en alguna parte. En tal caso no usar la herramienta hasta que no se repare. 5- Mantenga los cables de alimentación alejado del calor, agua, aceite, bordes afilados y piezas móviles. 6- Usar gafas de protección cuando hay riesgo de saltar virutas de madera, metal o cualquier otro material.

9 8- Usar cada herramienta solo para el uso que esta diseñada. 9-En los trabajos de mantenimiento, cambio de accesorios y limpieza tener la herramienta siempre desconectada de la red eléctrica. 10- No quitar nunca las protecciones que traen las herramientas. 11-Si la herramienta se calienta desconectarla para dejarla enfriar. 12- Si una herramienta está defectuosa, quitarla de servicio y etiquetarlo claramente "fuera de servicio para su reparación". 13- Asegúrese de que las herramientas estén conectadas a tierra utilizando un enchufe de tres clavijas de conexión 14-Tirar del enchufe, no del cable al desconectar la herramienta. 15- Asegúrese de que los accesorios como las brocas, cuchillas, etc., se mantiene afilados y limpios.

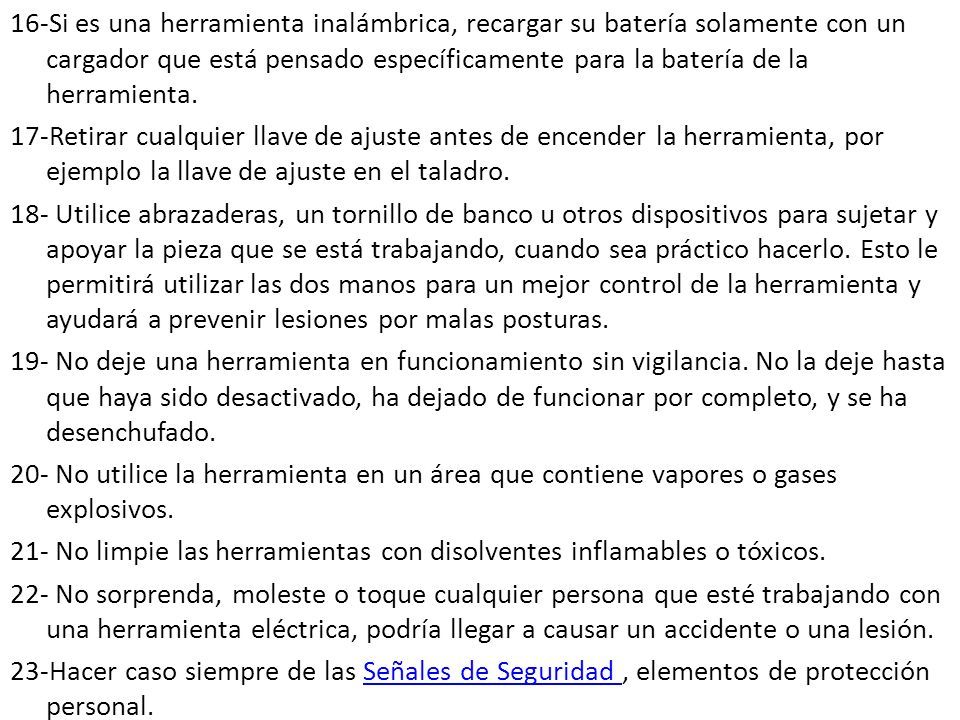

10 16-Si es una herramienta inalámbrica, recargar su batería solamente con un cargador que está pensado específicamente para la batería de la herramienta. 17-Retirar cualquier llave de ajuste antes de encender la herramienta, por ejemplo la llave de ajuste en el taladro. 18- Utilice abrazaderas, un tornillo de banco u otros dispositivos para sujetar y apoyar la pieza que se está trabajando, cuando sea práctico hacerlo. Esto le permitirá utilizar las dos manos para un mejor control de la herramienta y ayudará a prevenir lesiones por malas posturas. 19- No deje una herramienta en funcionamiento sin vigilancia. No la deje hasta que haya sido desactivado, ha dejado de funcionar por completo, y se ha desenchufado. 20- No utilice la herramienta en un área que contiene vapores o gases explosivos. 21- No limpie las herramientas con disolventes inflamables o tóxicos. 22- No sorprenda, moleste o toque cualquier persona que esté trabajando con una herramienta eléctrica, podría llegar a causar un accidente o una lesión. 23-Hacer caso siempre de las Señales de Seguridad, elementos de protección personal.Señales de Seguridad

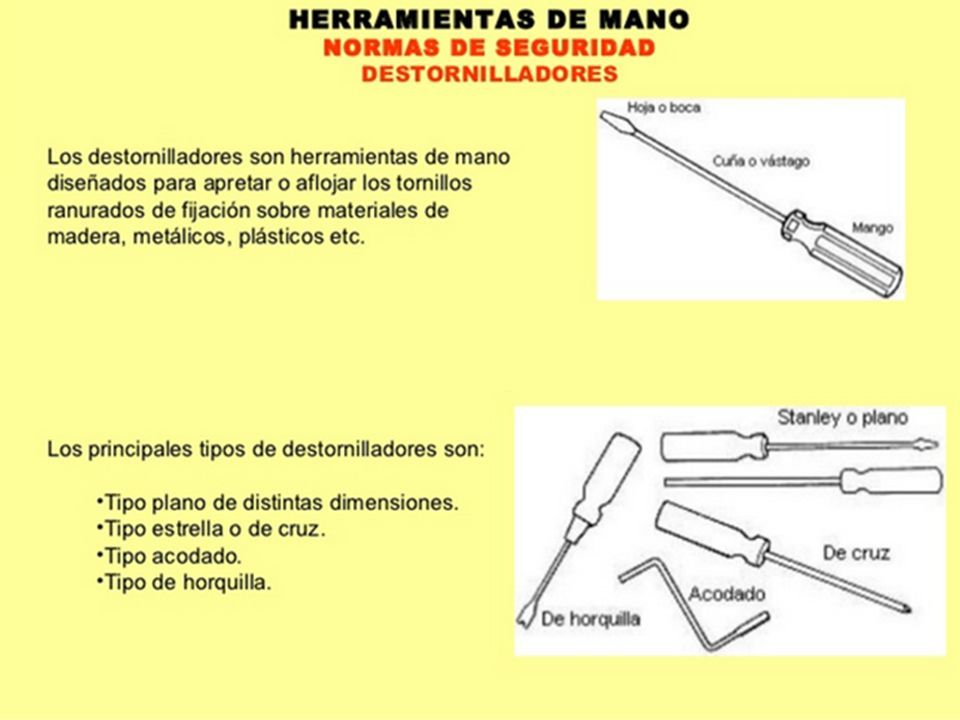

11

12

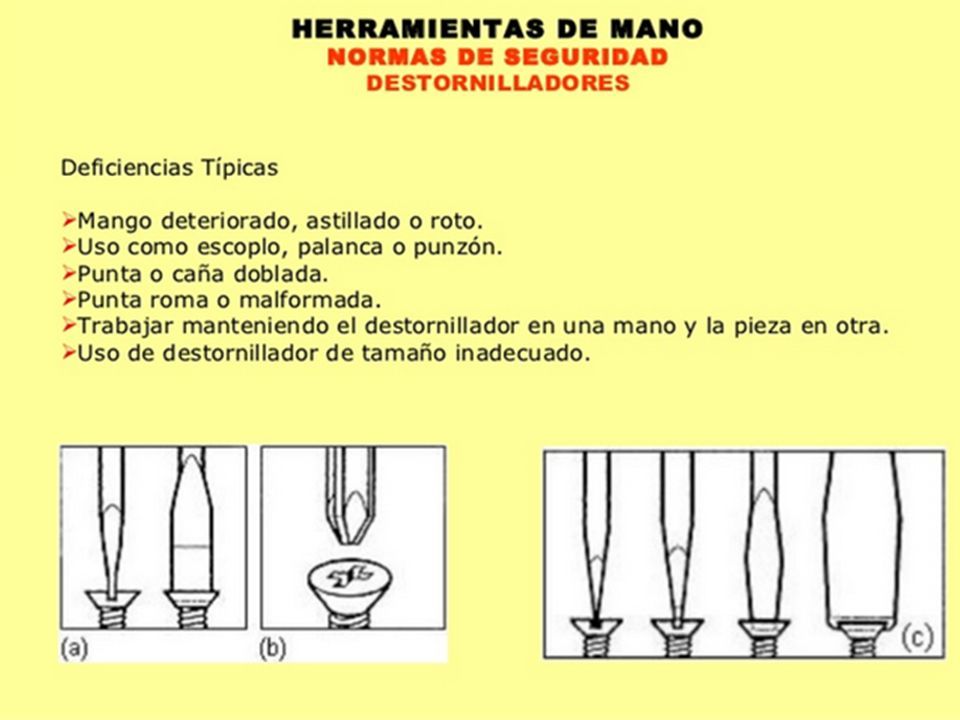

13

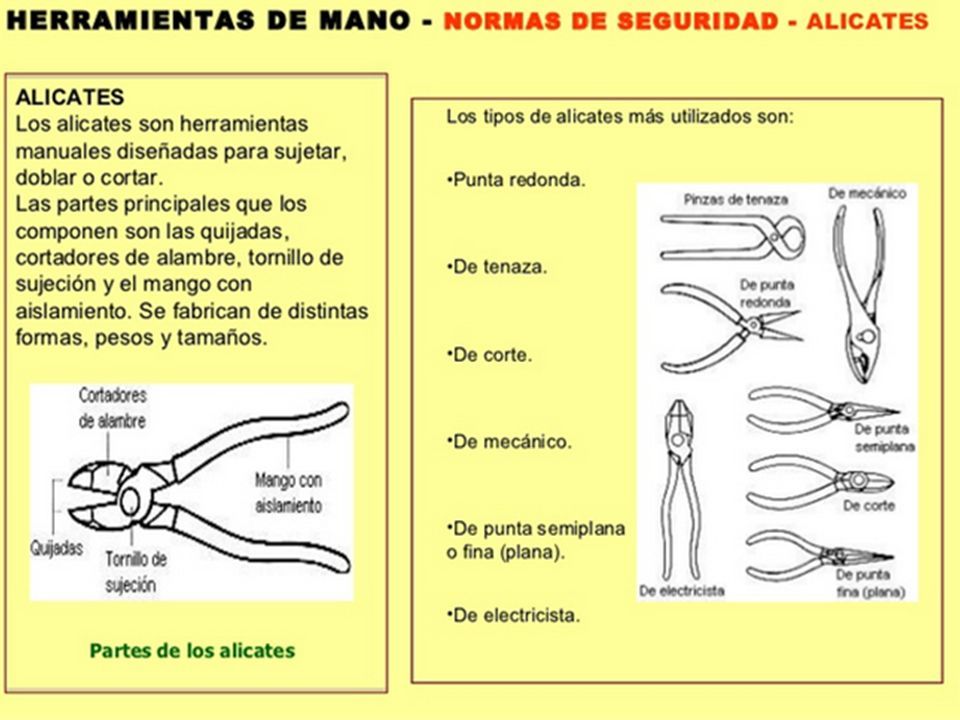

14

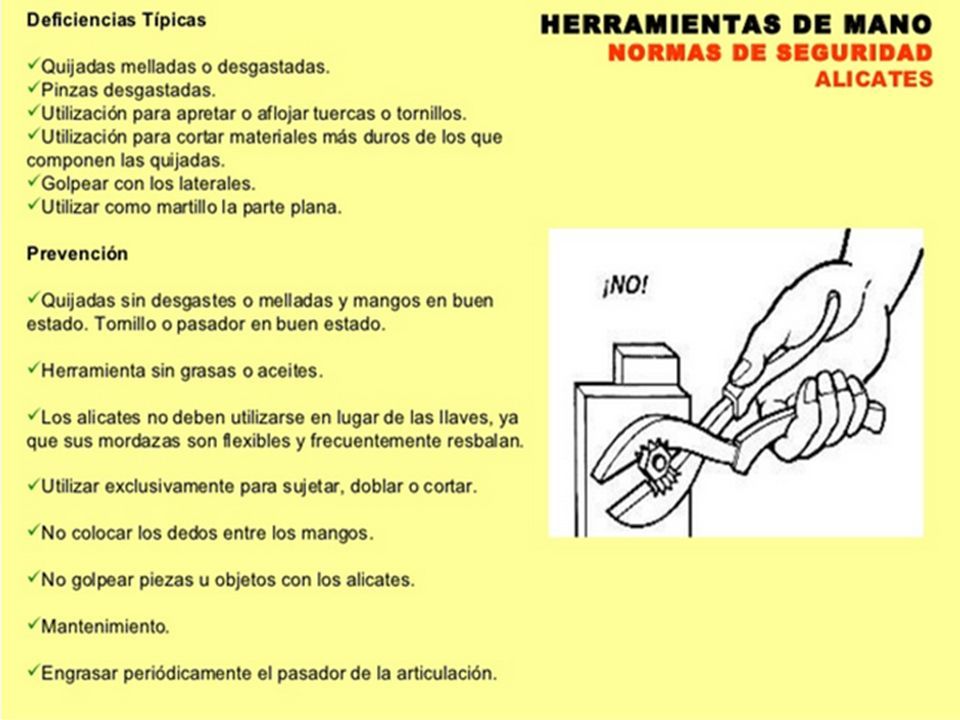

15

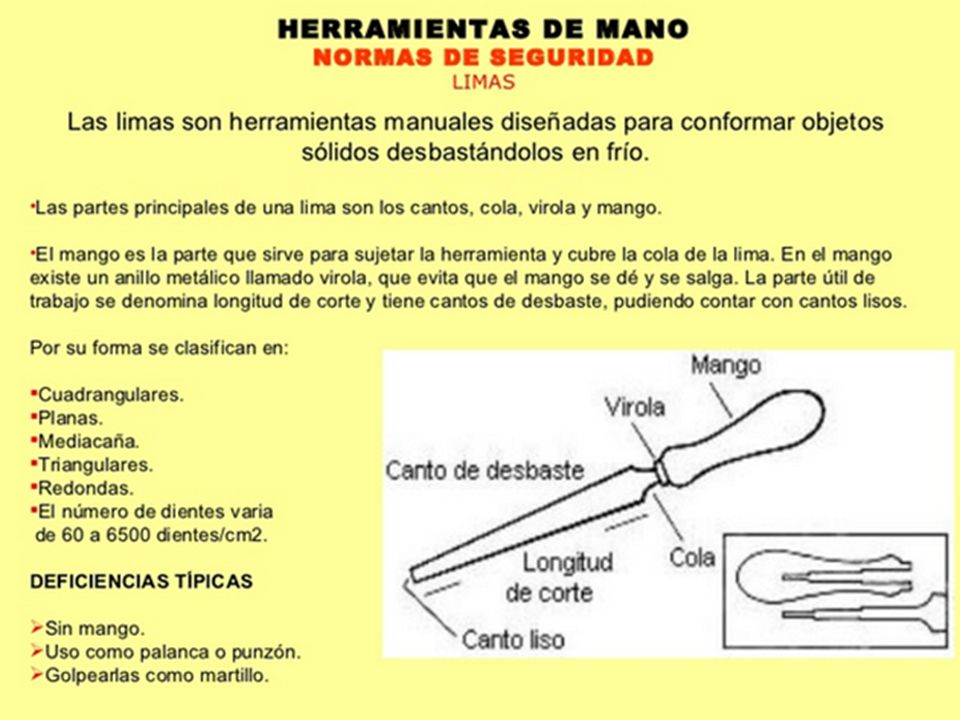

16

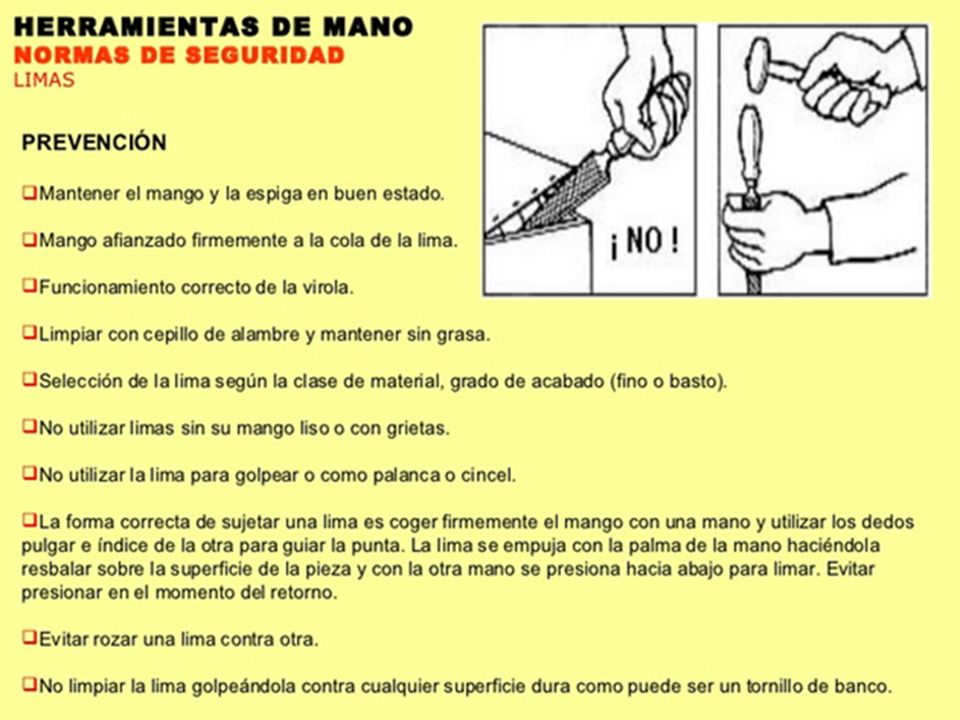

17

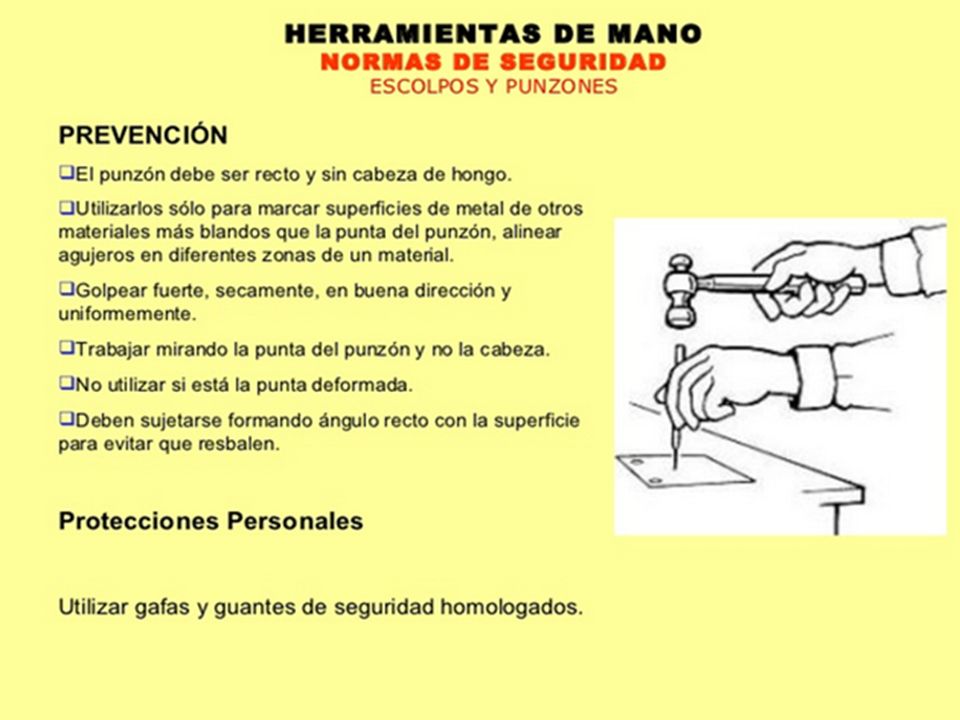

18

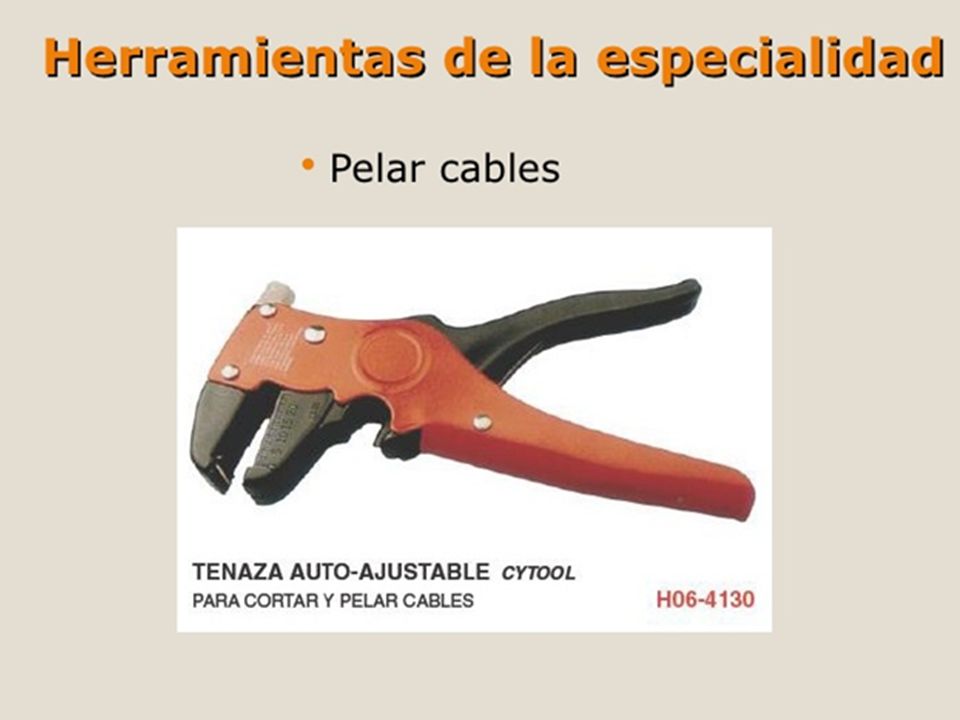

19

20

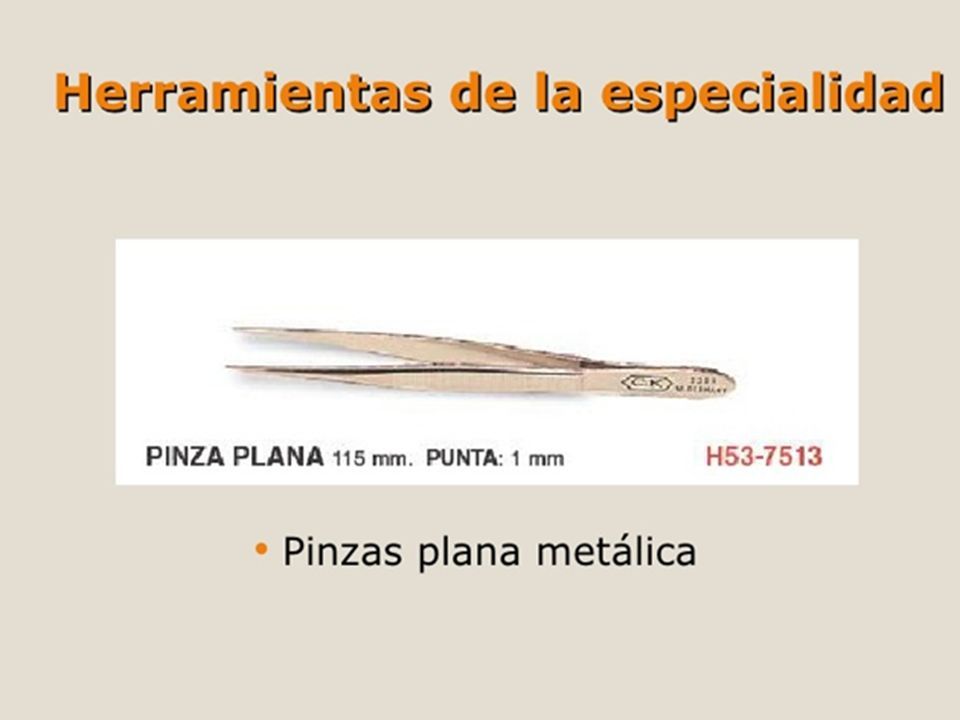

21

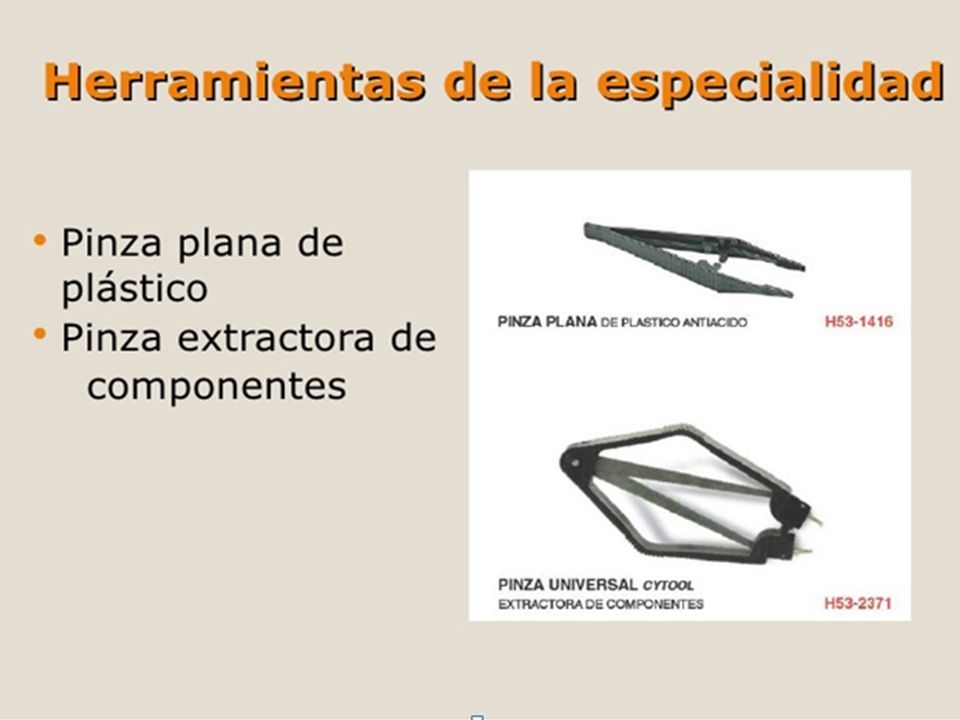

22

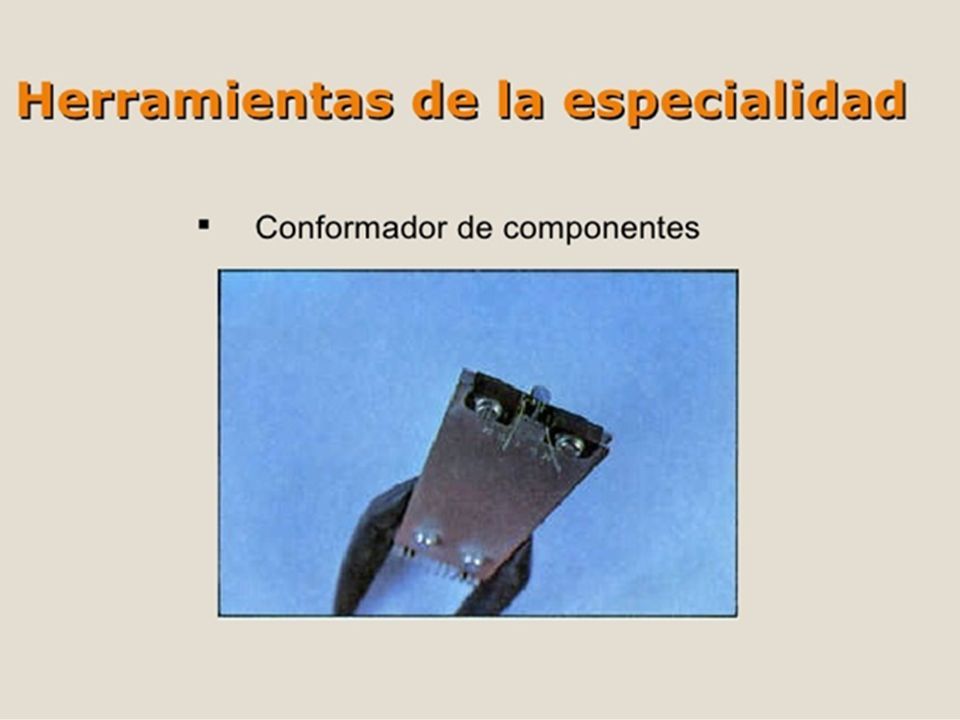

23

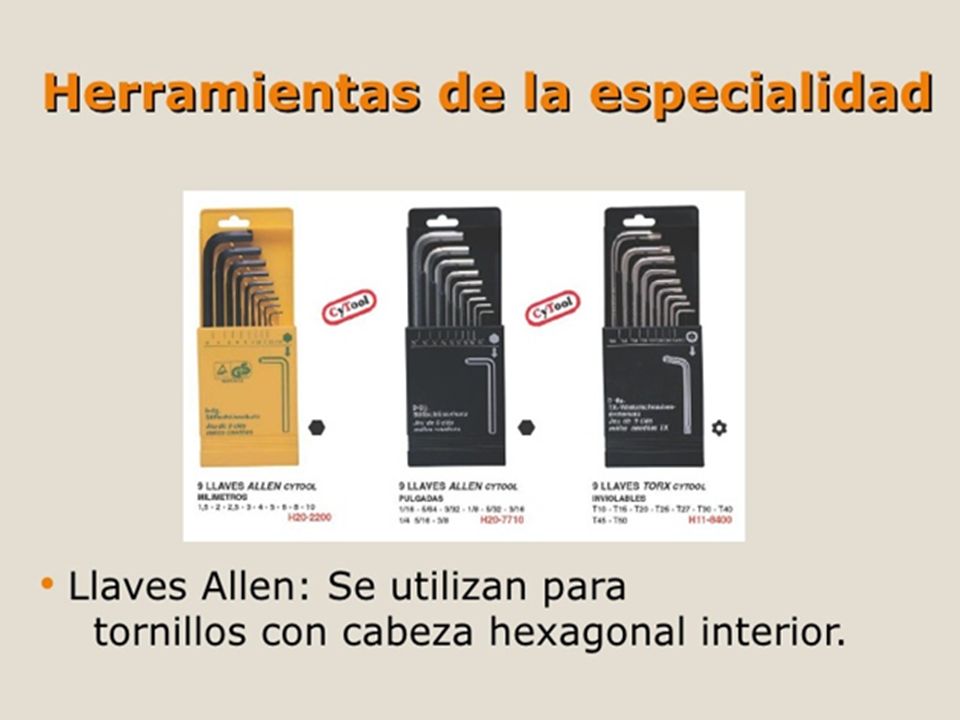

24

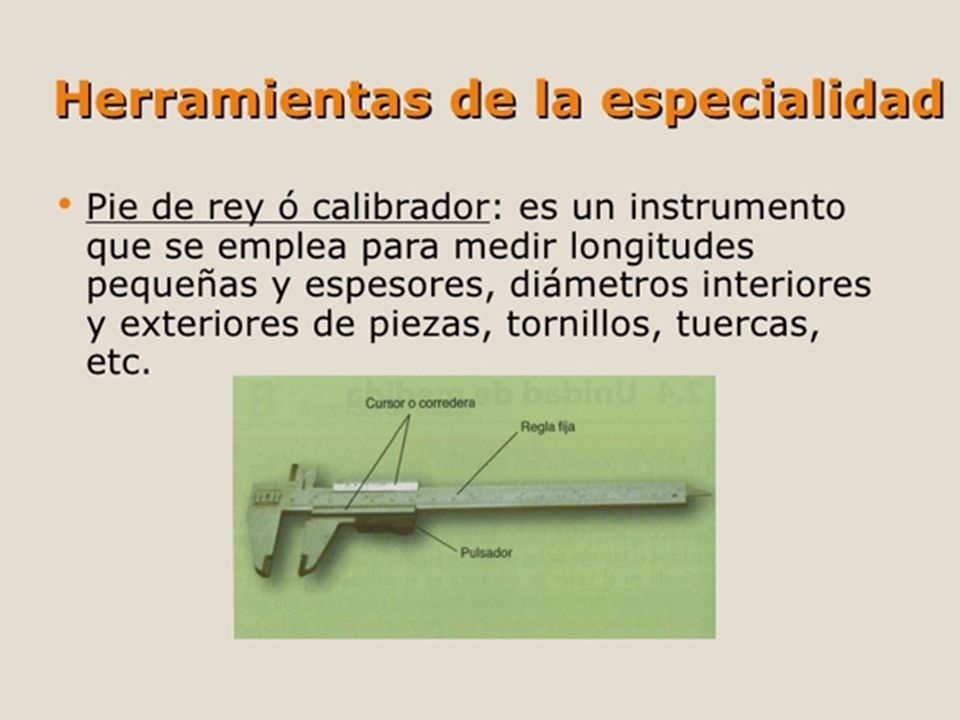

25

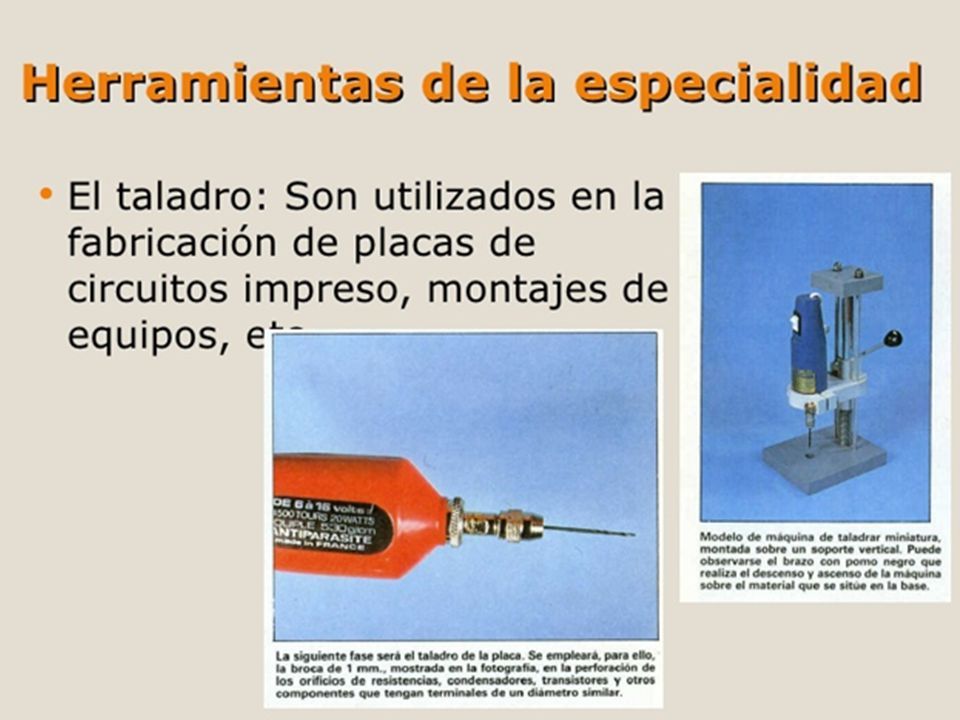

26

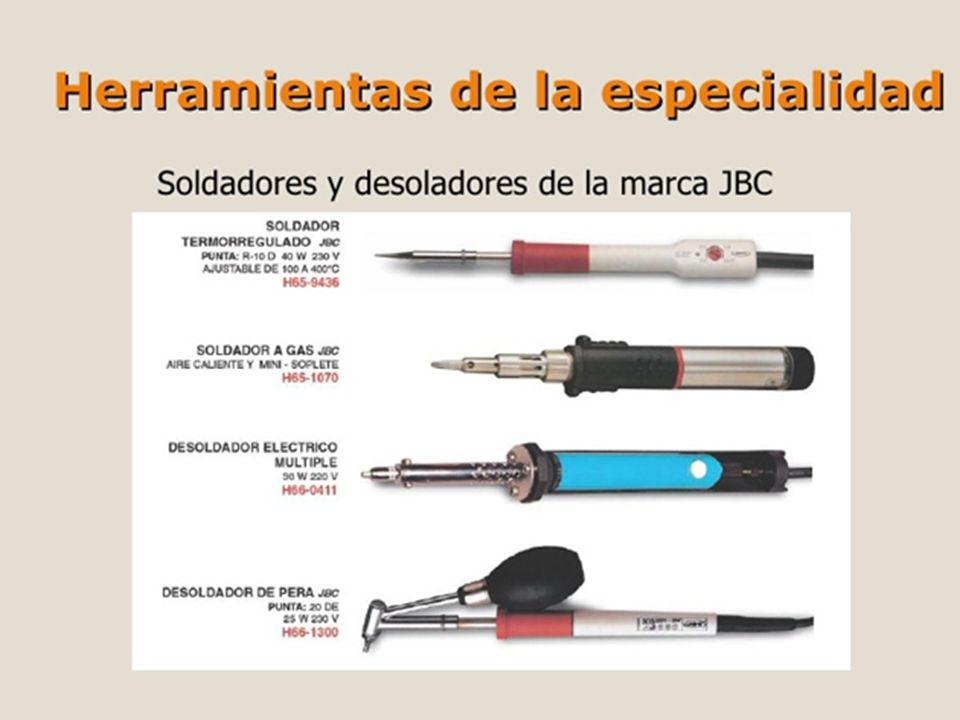

27

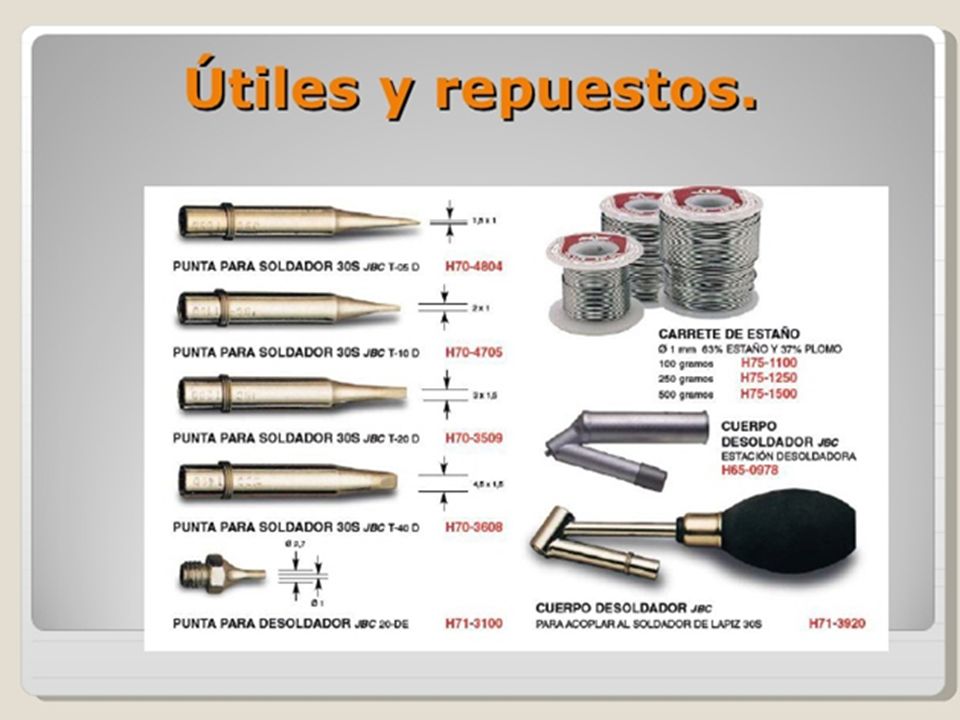

28

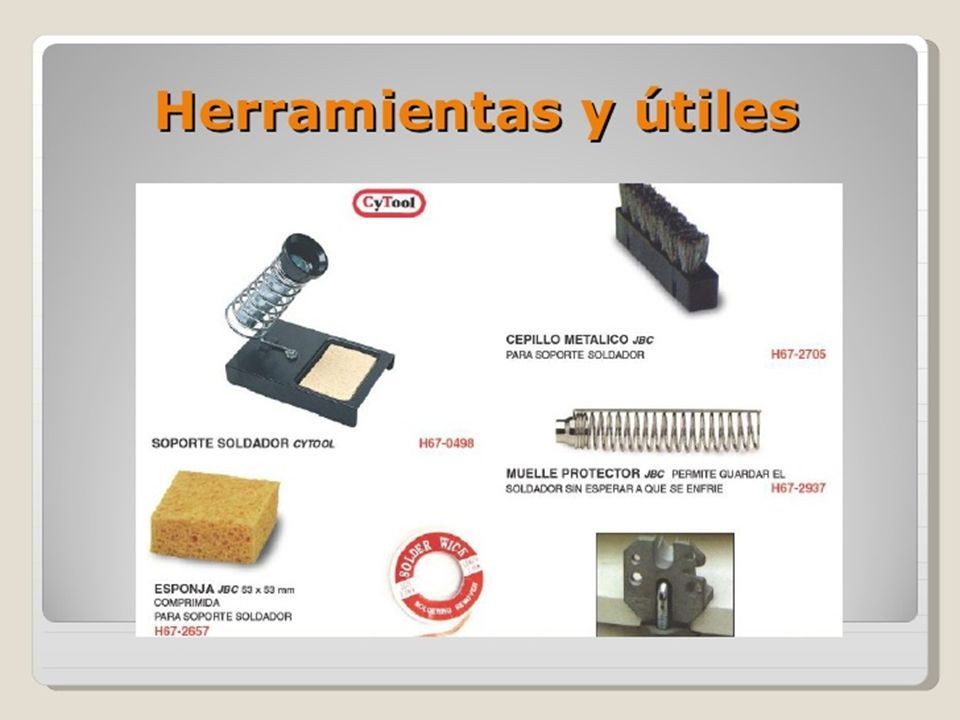

29

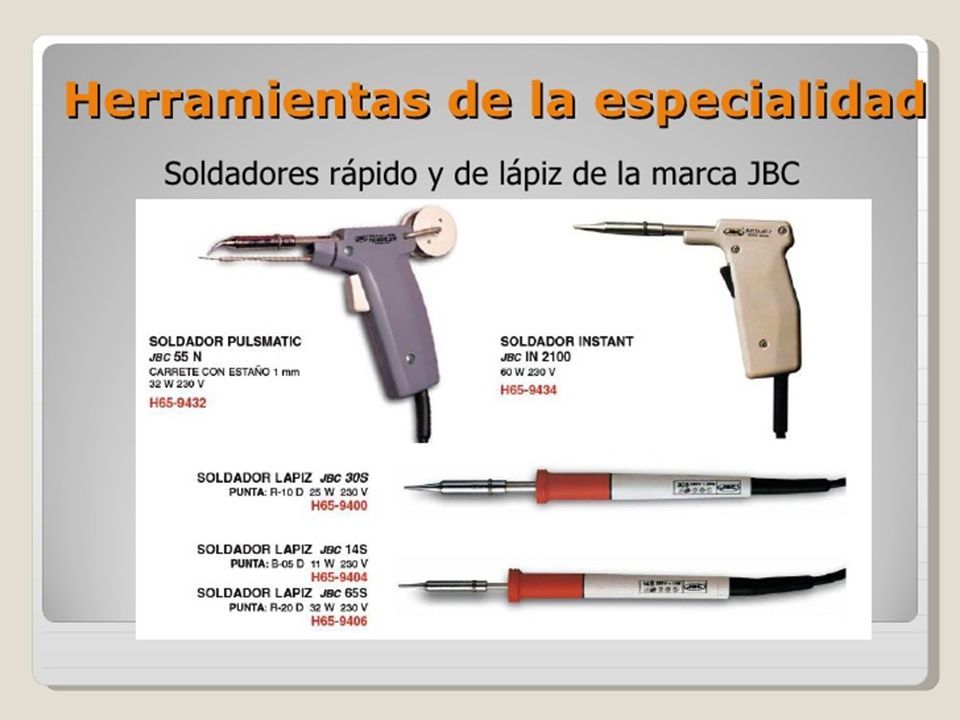

30

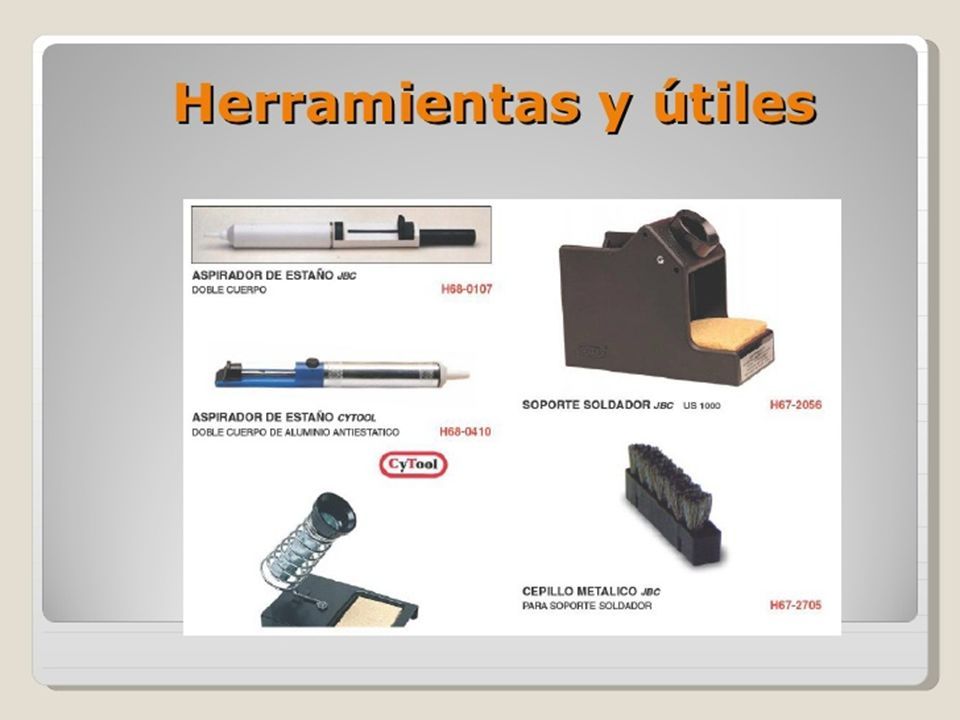

31

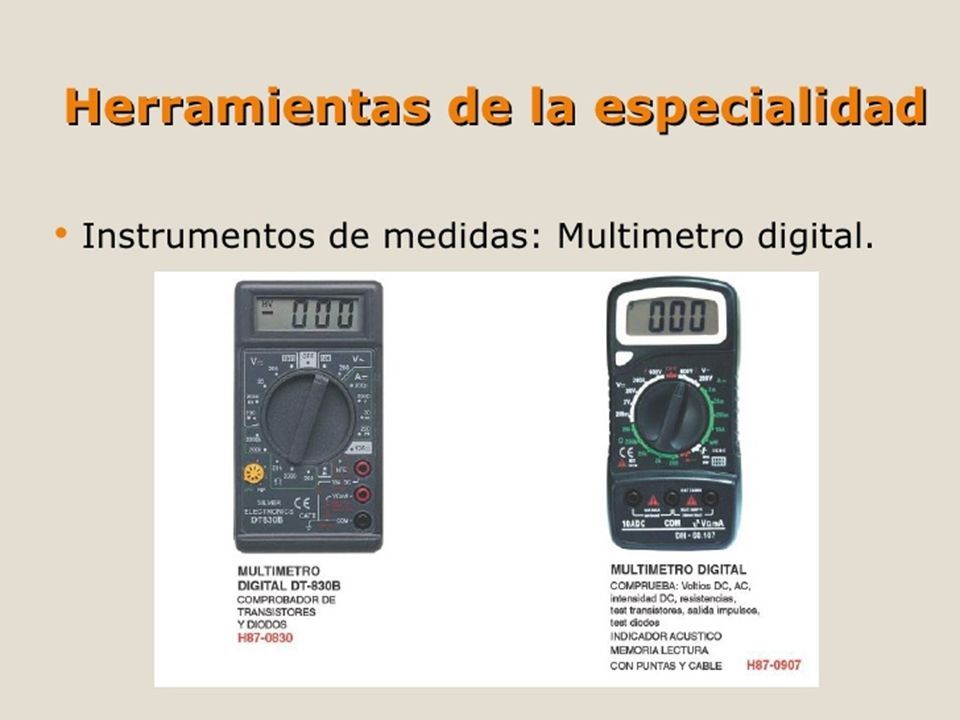

32

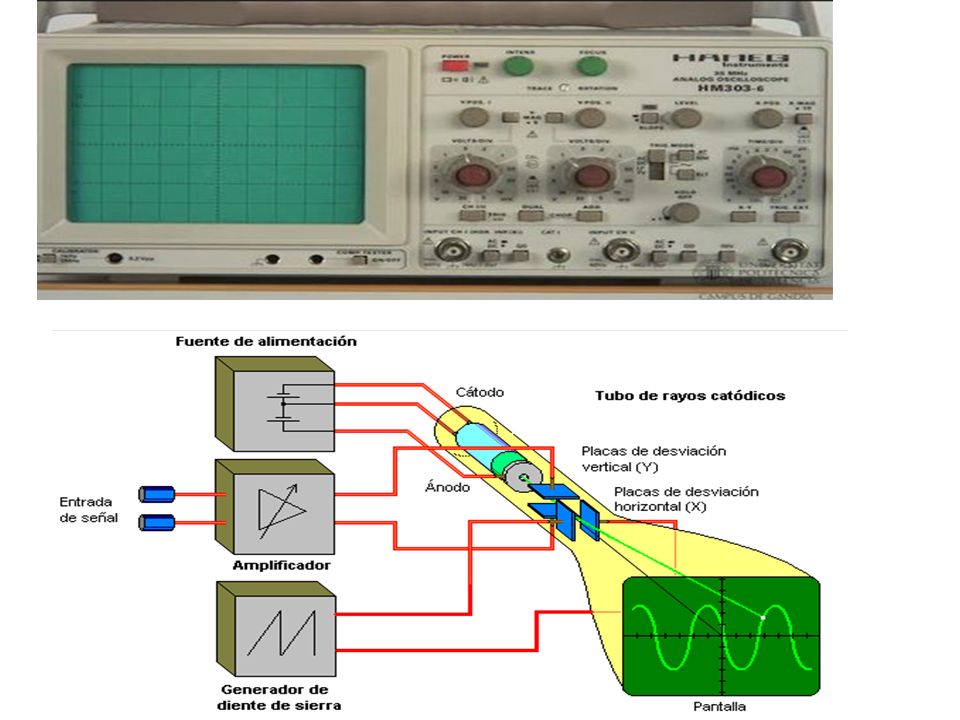

33

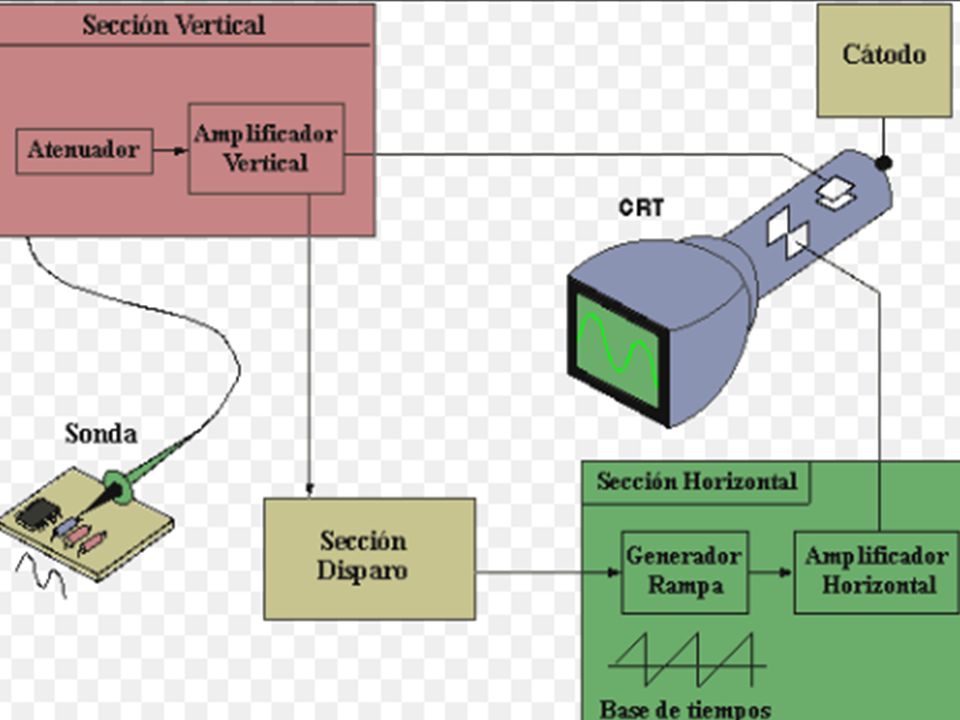

34

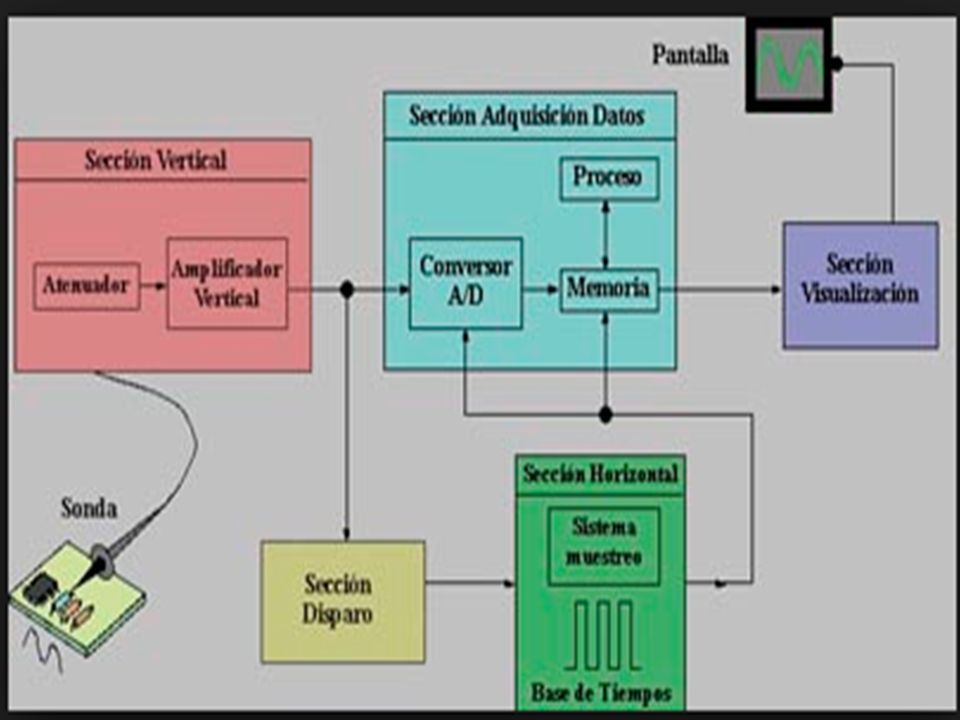

35

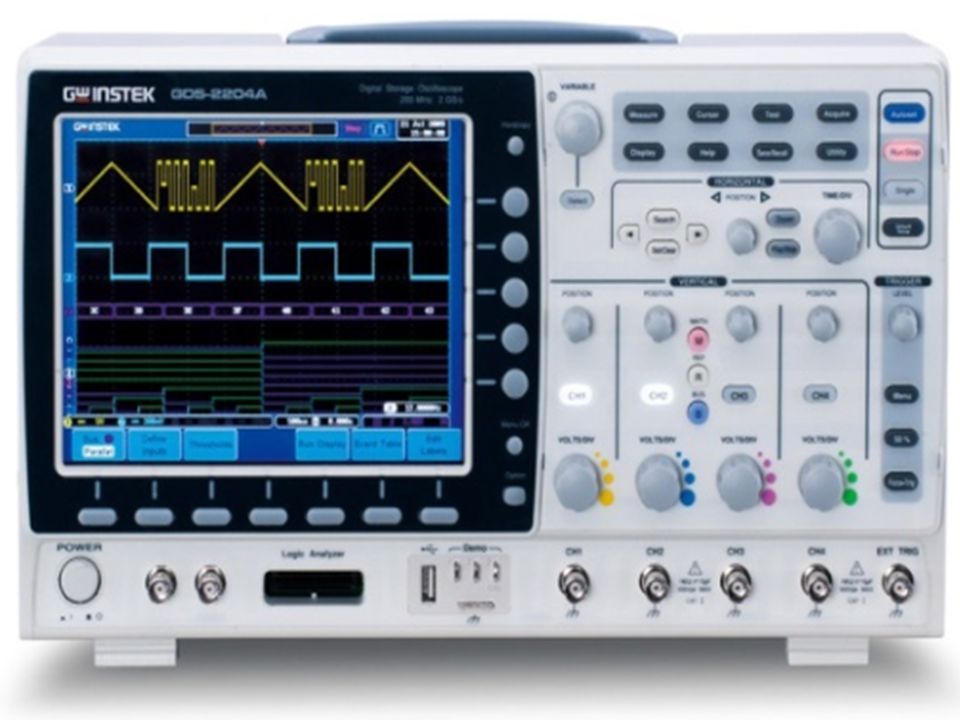

36

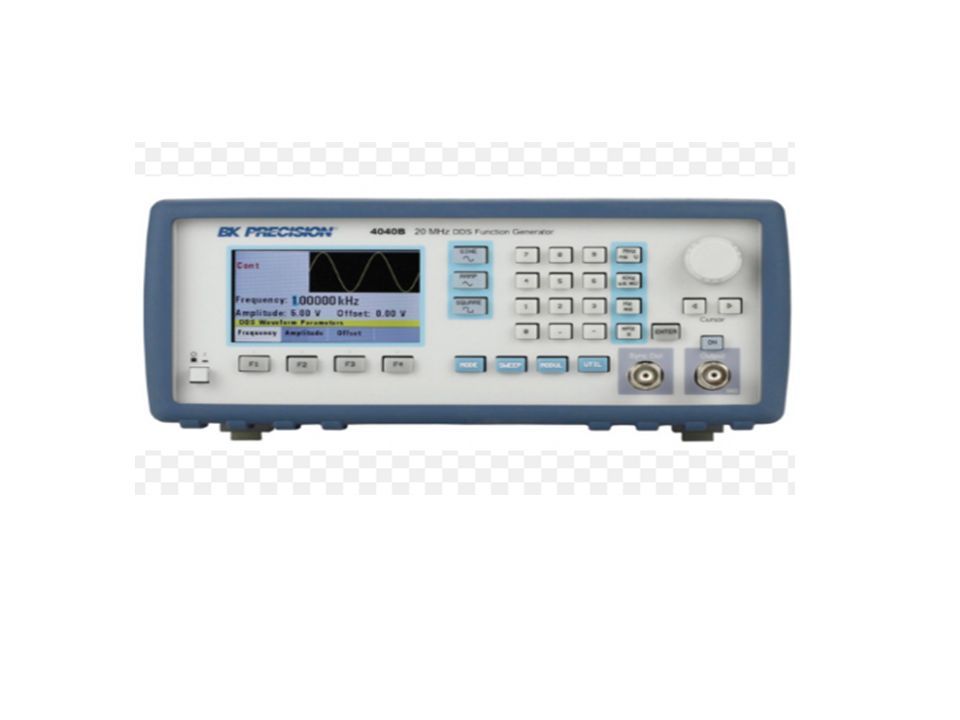

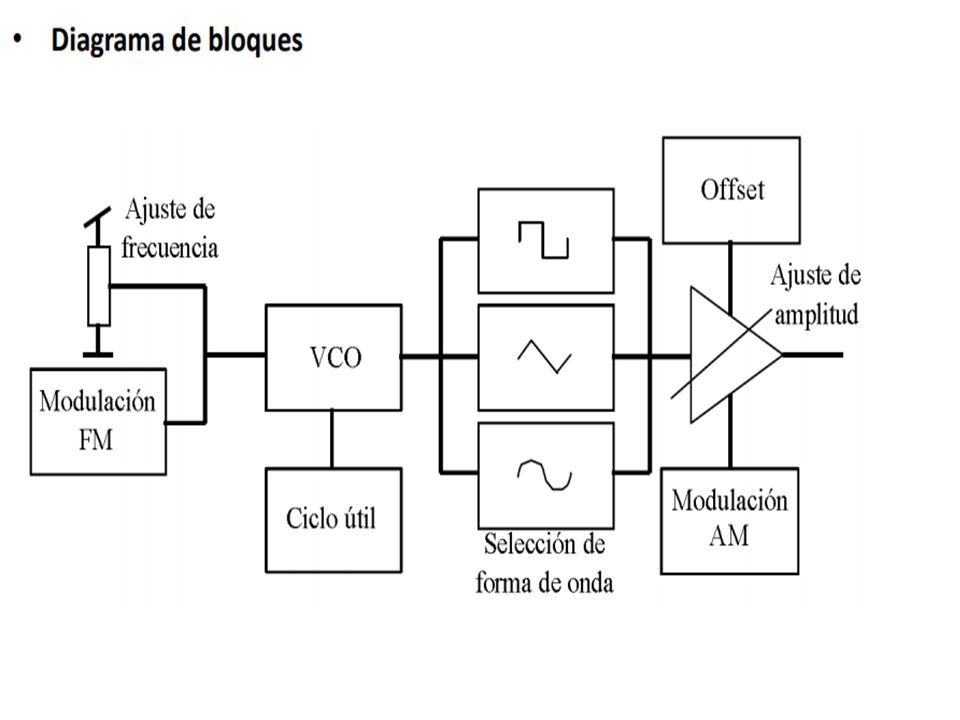

37 Generador de señales. Un generador de señales es un instrumento que proporciona señales eléctricas. En concreto, se utiliza para obtener señales periódicas (la tensión varía periódicamente en el tiempo) controlando su periodo (tiempo en que se realiza una oscilación completa) y su amplitud (máximo valor que toma la tensión de la señal). Típicamente, genera señales de forma cuadrada, triangular y la sinusoidal, que es la más usada. Sus mandos de control más importantes son: -Selector de forma de onda (cuadrada, triangular o sinusoidal) (Fig. 1, nº 1). -Selector de rango de frecuencias (botones) y de ajuste continuo de éstas (mando rotatorio) (Fig. 1, nº 2). La lectura de la frecuencia en el mando rotatorio es tan sólo indicativa. La medida de tal magnitud debe realizarse siempre en el osciloscopio. -Mando selector de amplitud sin escala (Fig. 1, nº 3). La amplitud debe medirse en el osciloscopio. - Atenuador de 20 dB, que reduce en un factor 10 la amplitud de la señal generada (no en todas las fuentes). Este mando suele encontrarse en la parte trasera del generador. -Mando DC-offset, que permite ajustar el nivel de continua de la señal. Este mando suele encontrarse también en la parte trasera del generador. El generador presenta dos salidas con conectores tipo BNC: la salida de la señal (OUTPUT) (Fig. 1, nº 4) y otra salida que da una señal estándar llamada TTL (es una señal cuadrada de control)

38

39

40

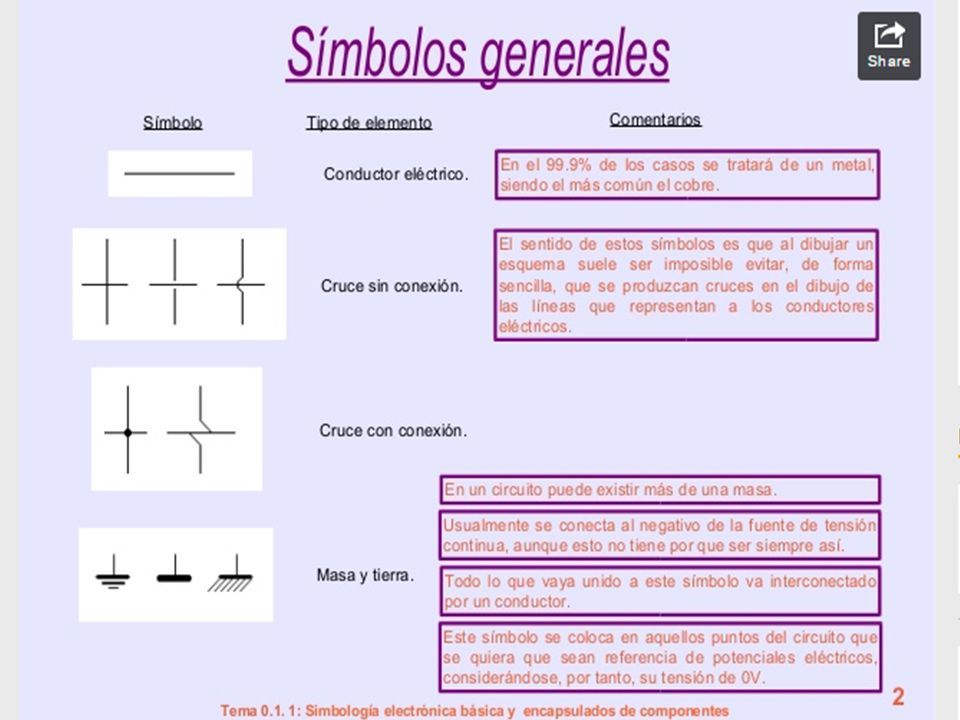

41

42

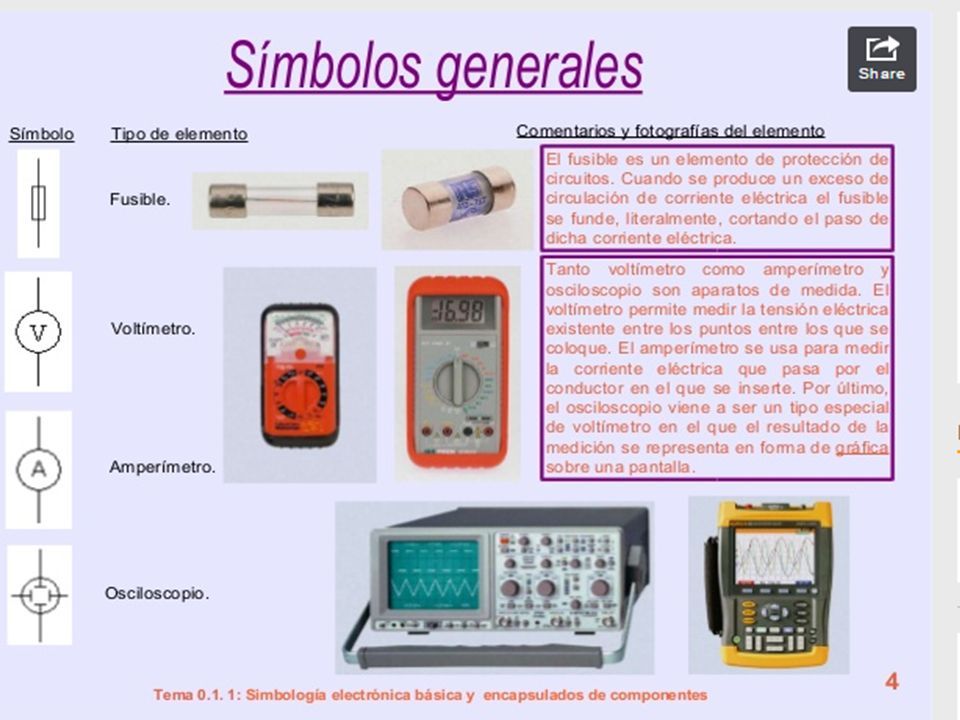

43

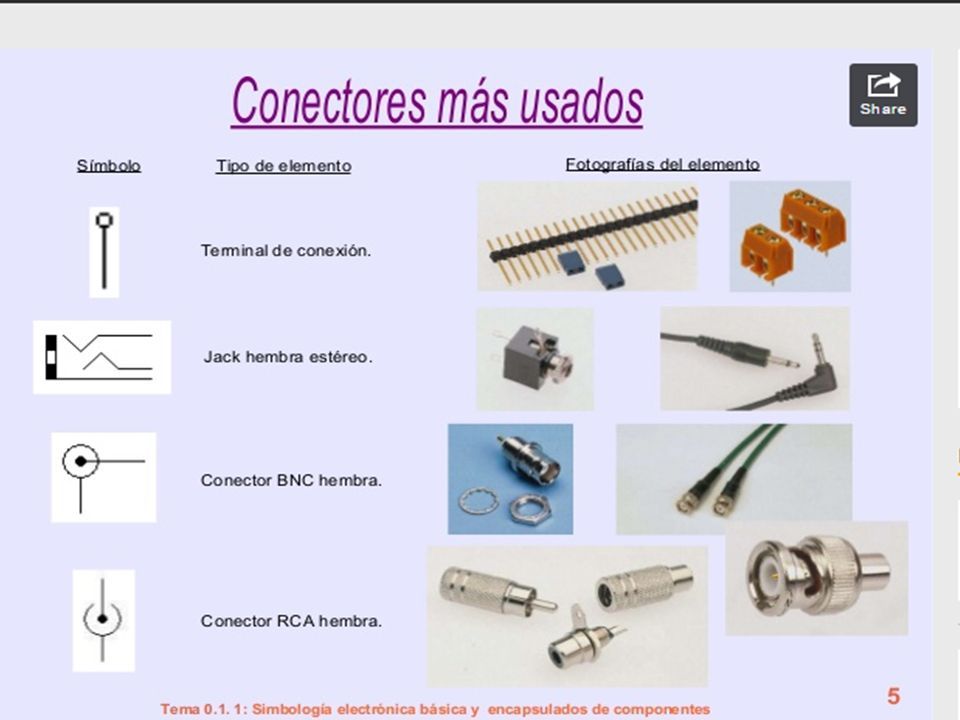

44

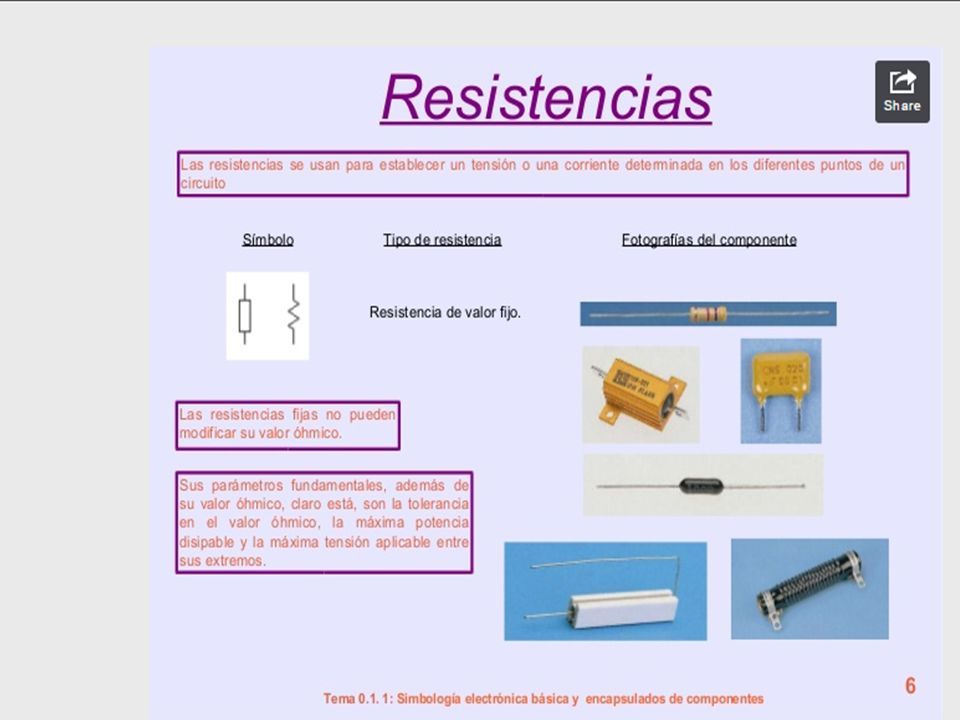

45

46

47

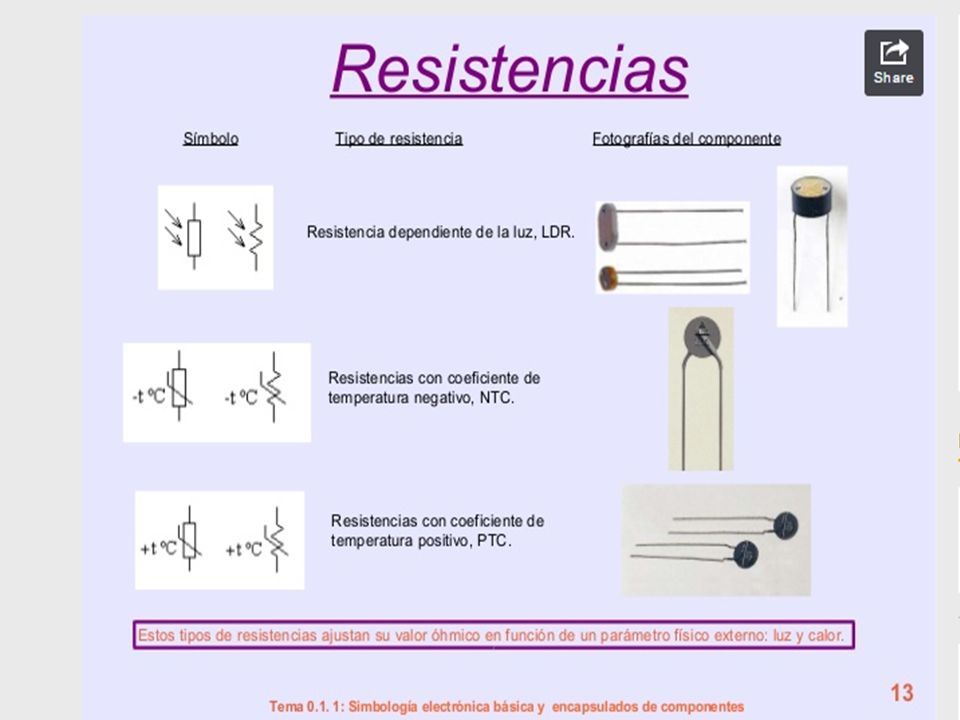

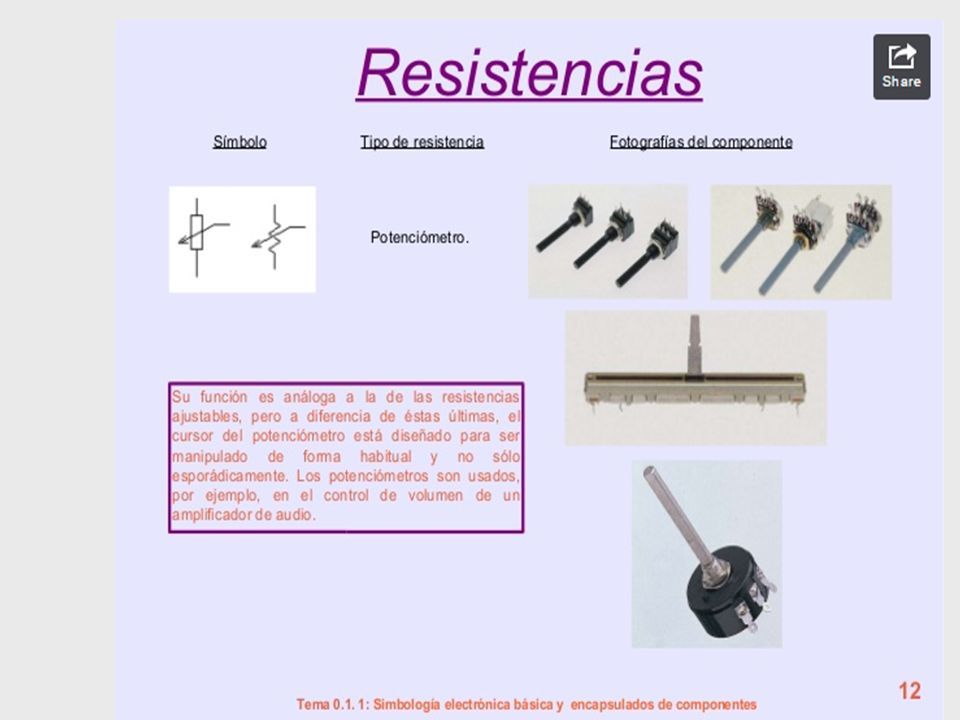

48

49

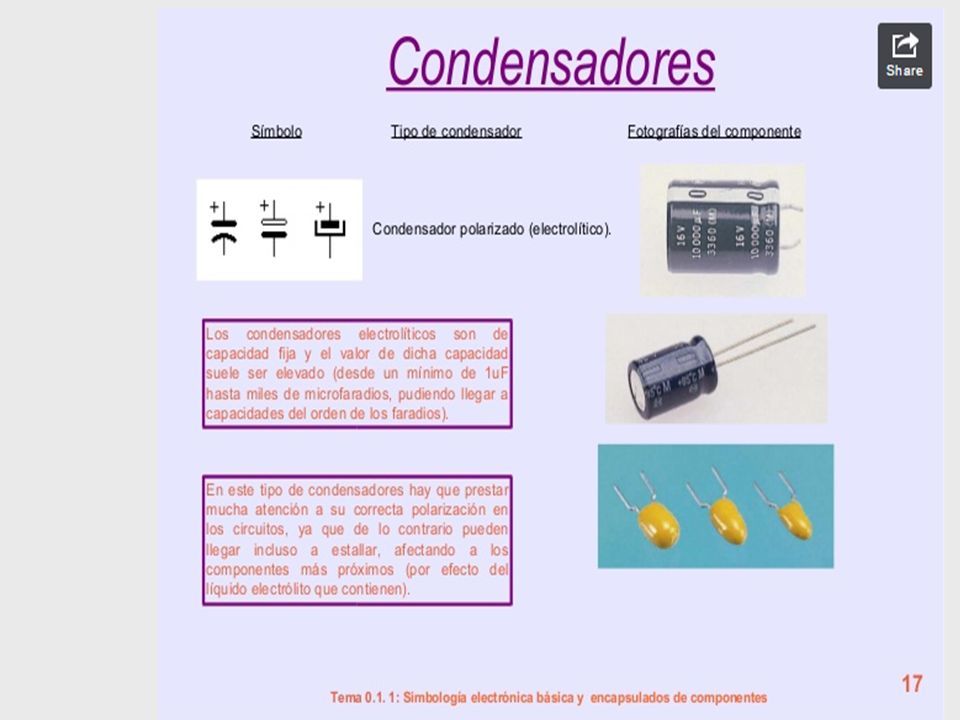

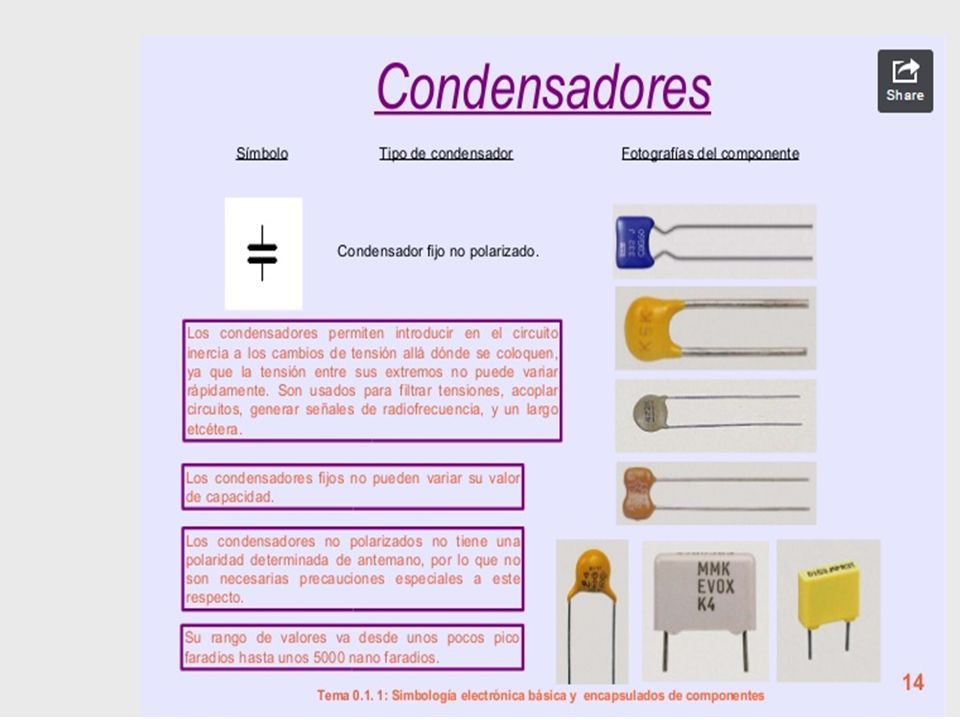

50

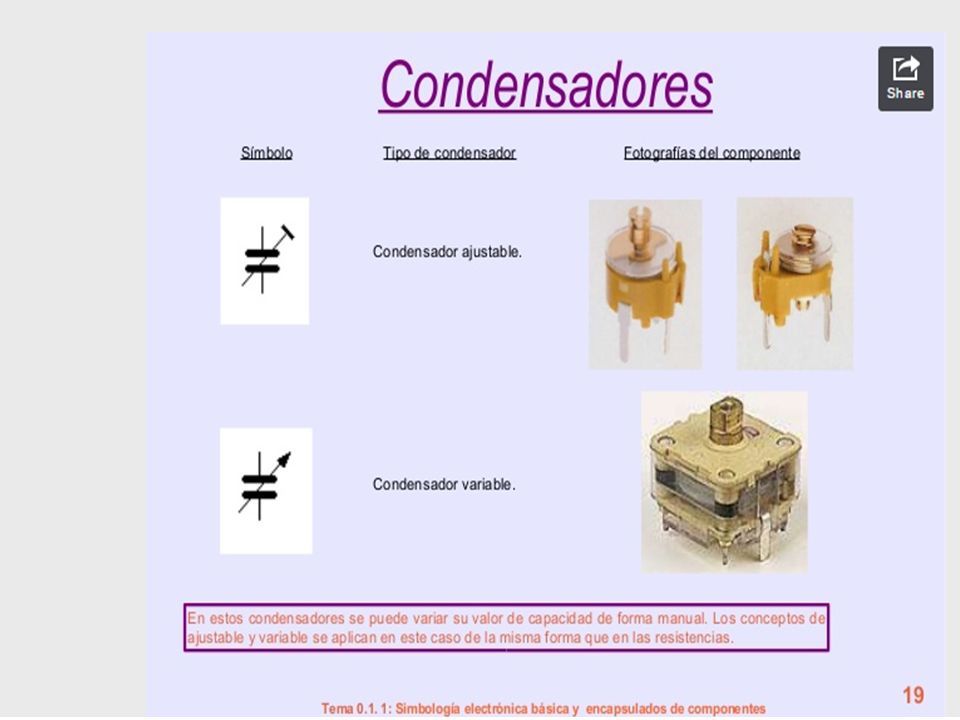

51

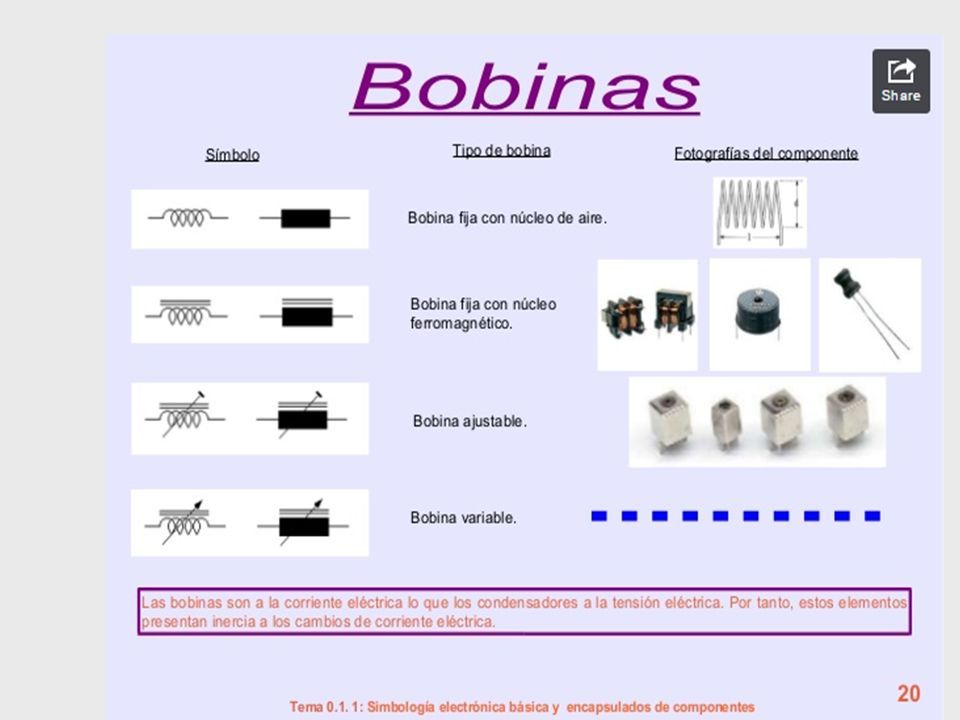

52

53

54

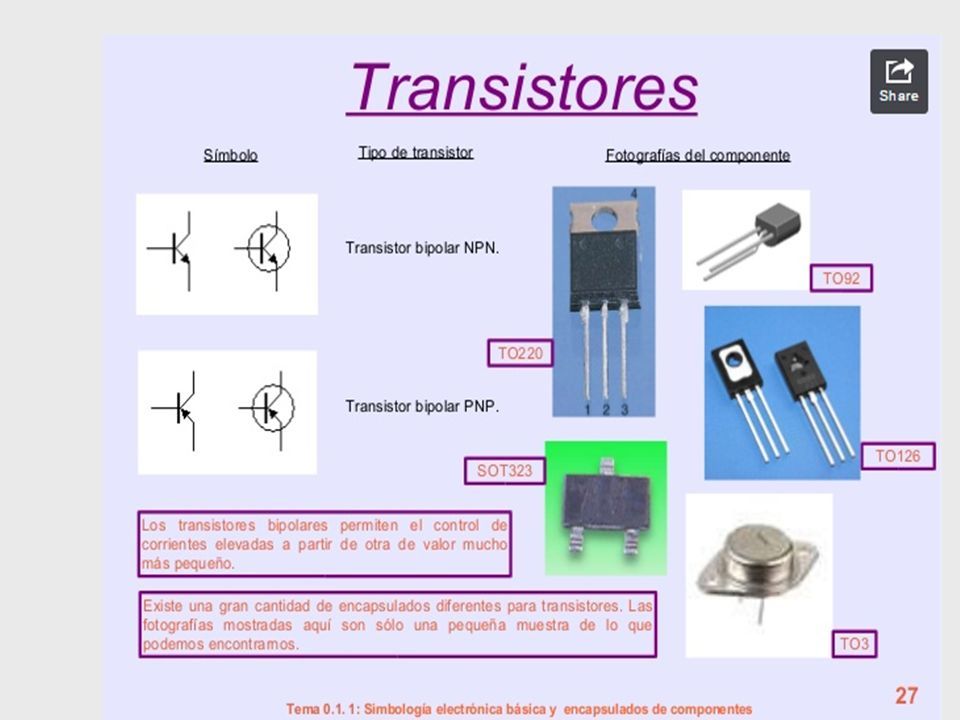

55

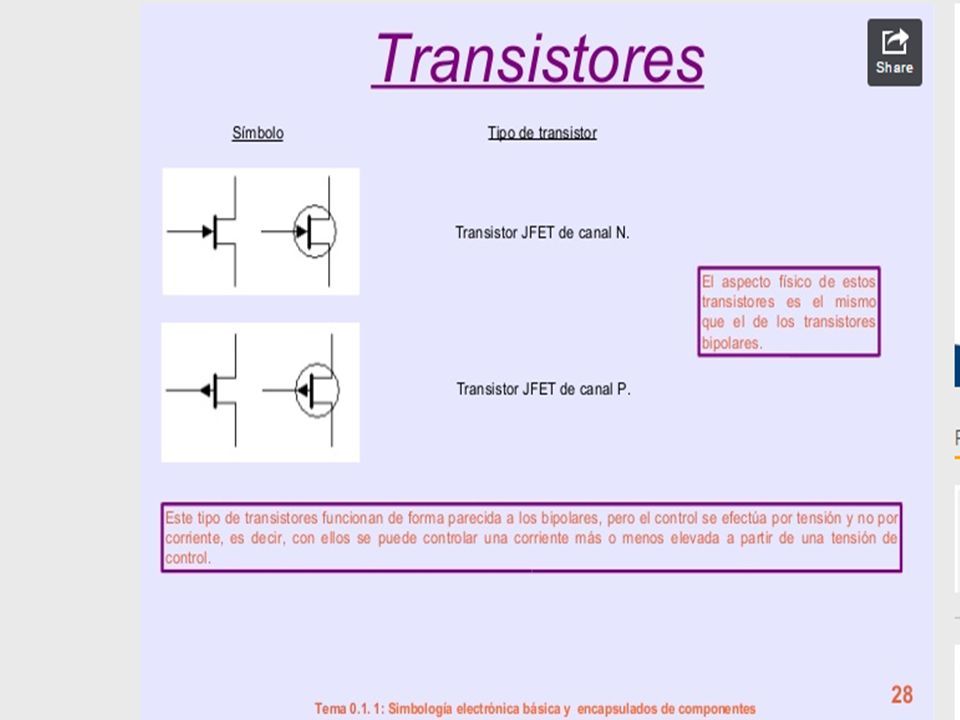

56

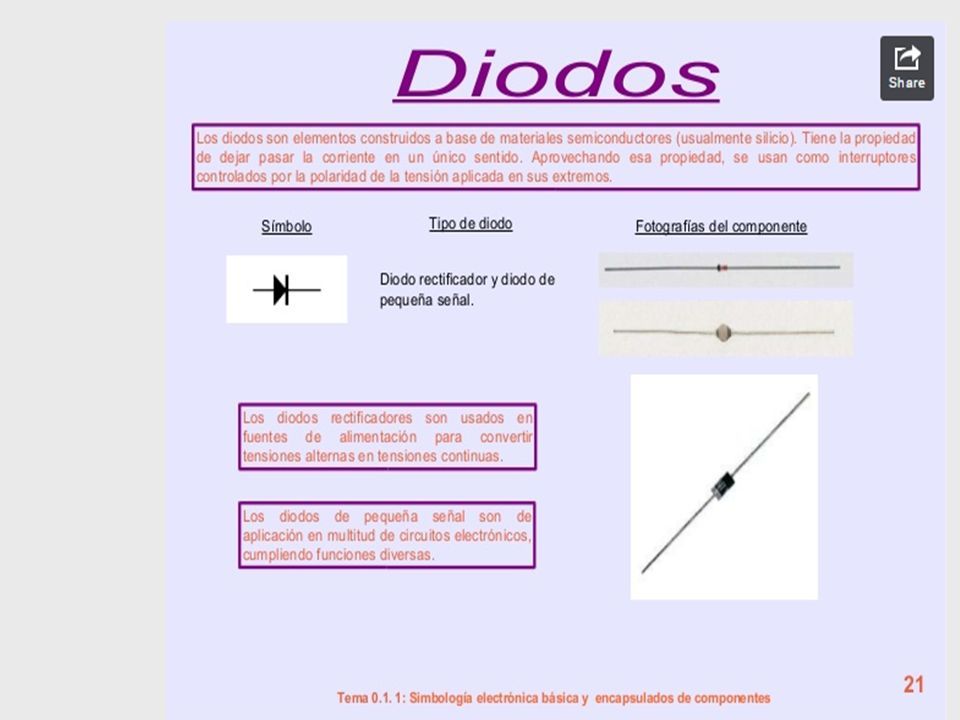

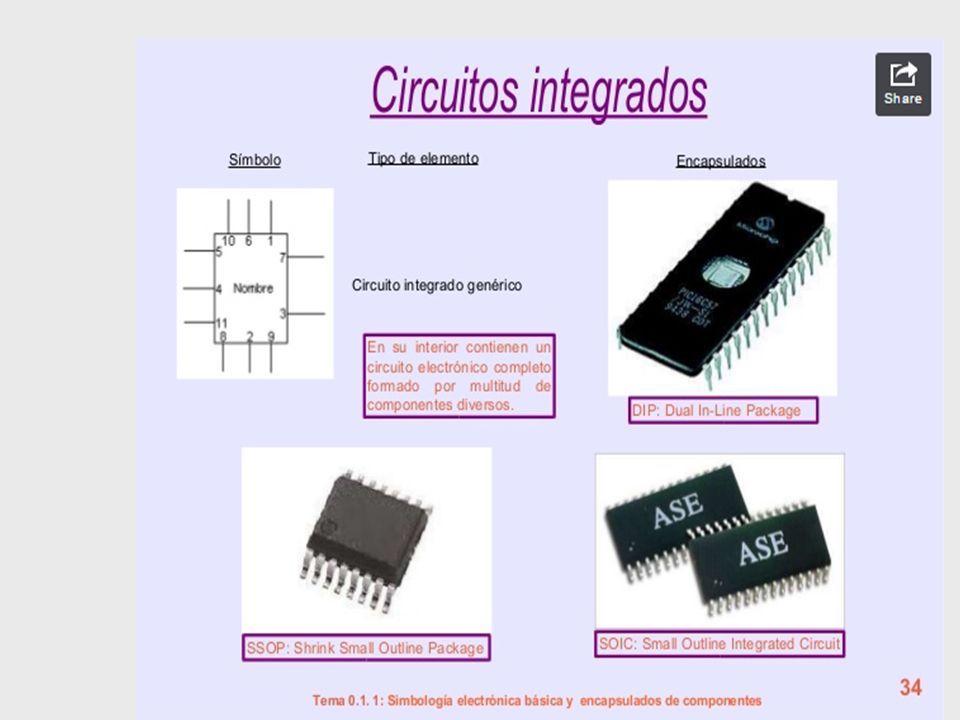

57

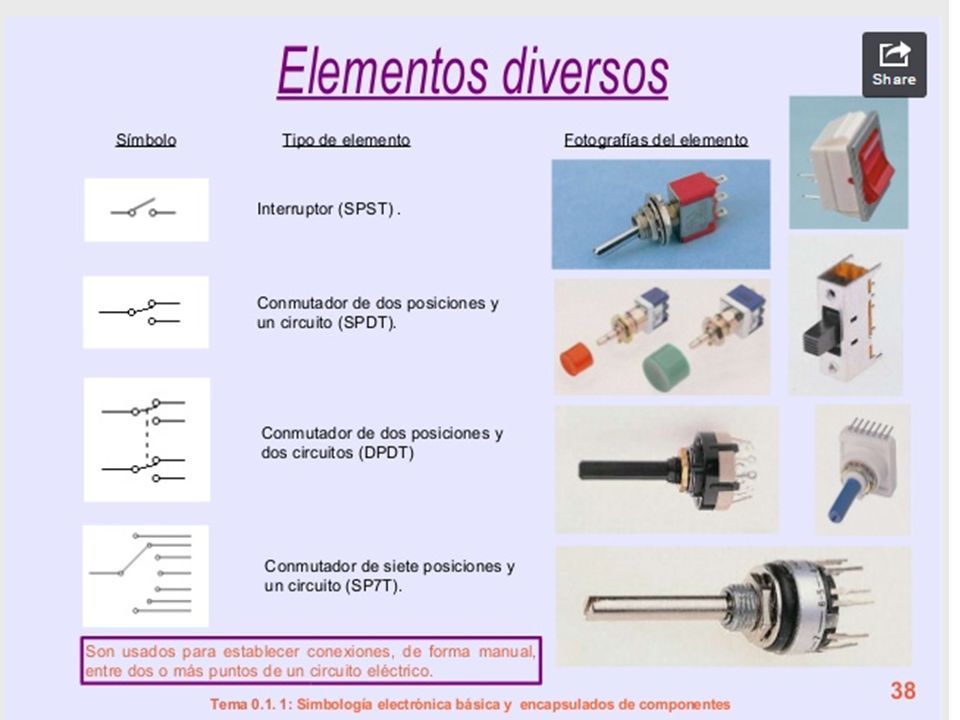

58

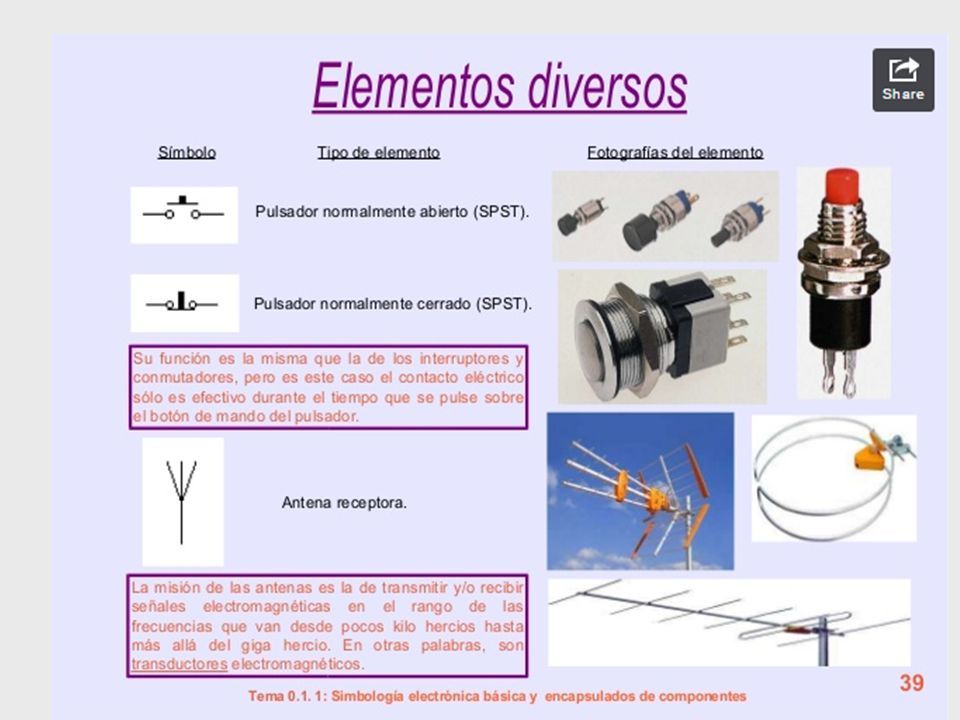

59

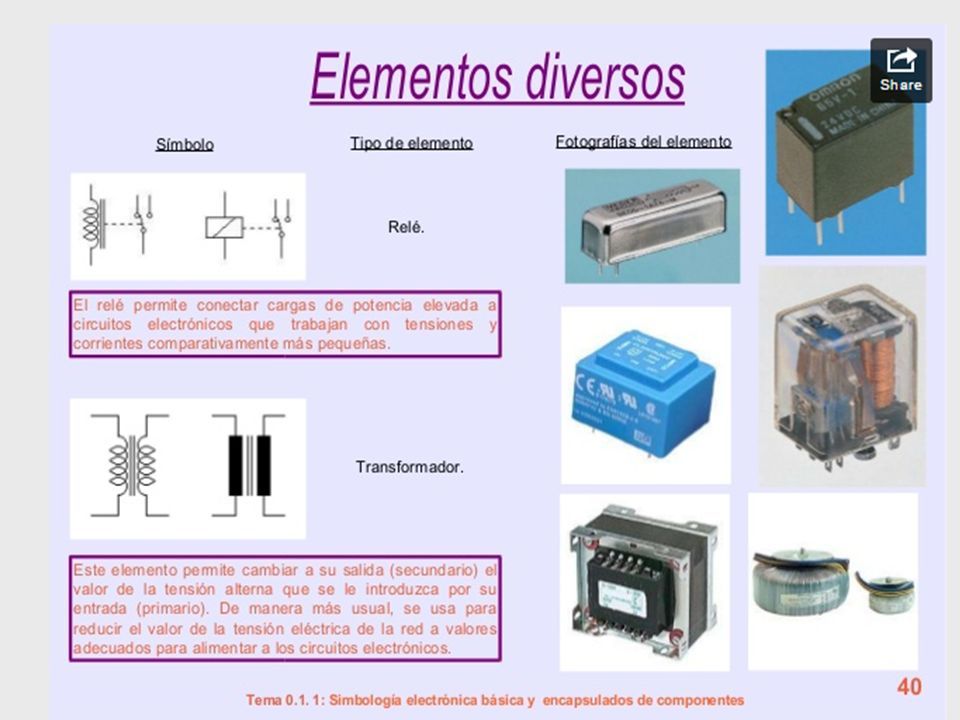

60

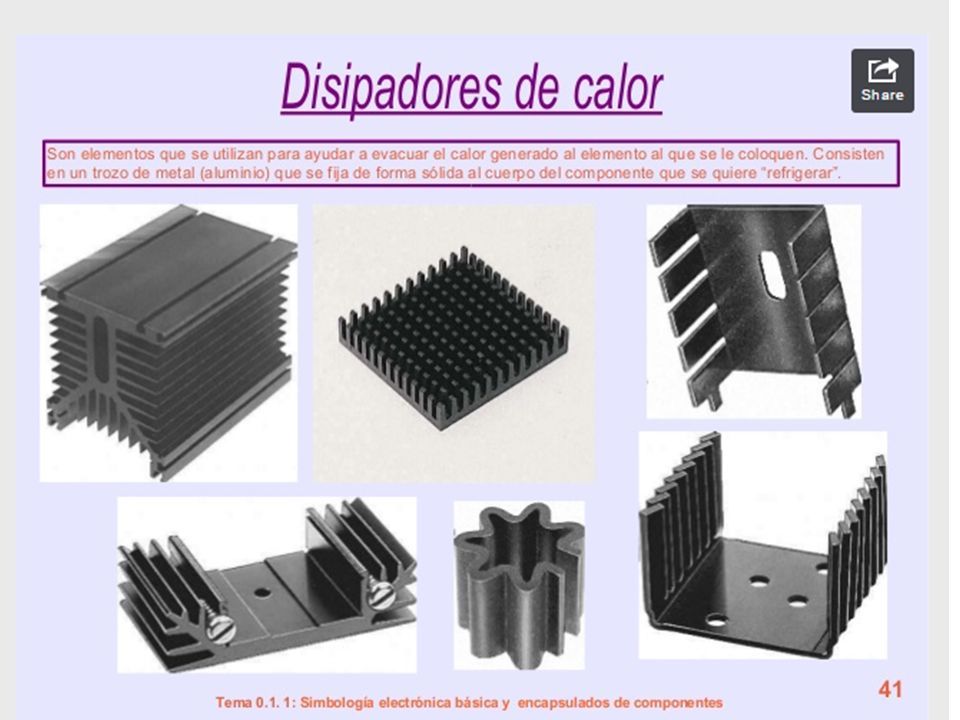

61

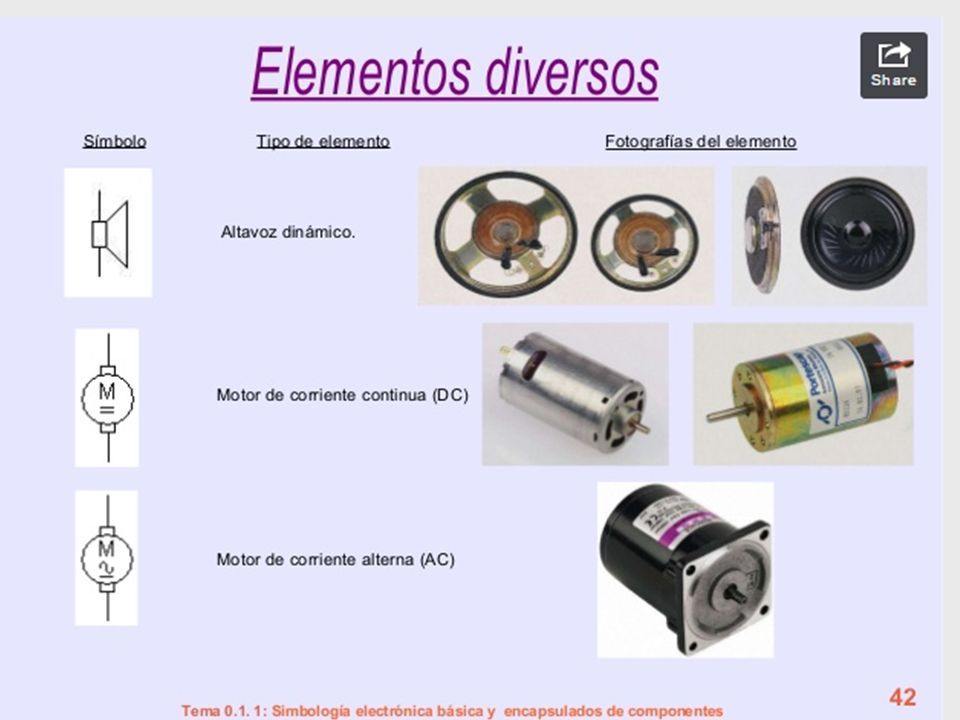

62

63

64
