NUEVOS GASODOMESTICOS

Presentación del tema: "NUEVOS GASODOMESTICOS"— Transcripción de la presentación:

1 NUEVOS GASODOMESTICOS
Implicaciones reglamentarias – Materiales permitidos en instalaciones de gas y sus uniones

2 Tipo equipamiento según RITE
Calderas Nueva edificación: Sólo condensación. Reposición, edificios existentes: Prohibido atmosféricas Estancas a tejado Salida de humos a fachada o patios de luces sólo clase NOx 5 (70 mg. NOx por kW.) Septiembre finaliza moratoria Calentadores Obra Nueva: Solo estancos Instalación a tejado o fachada autorizada Reposición: Atmosféricos autorizados durante 5 años, Finalitzada la moratoria RITE en abril de 2018. Evacuación a tejado o fachada autorizada

3 Gasodomésticos Tecnología, diseño, eficiencia,
economía de uso, comodidad, seguridad

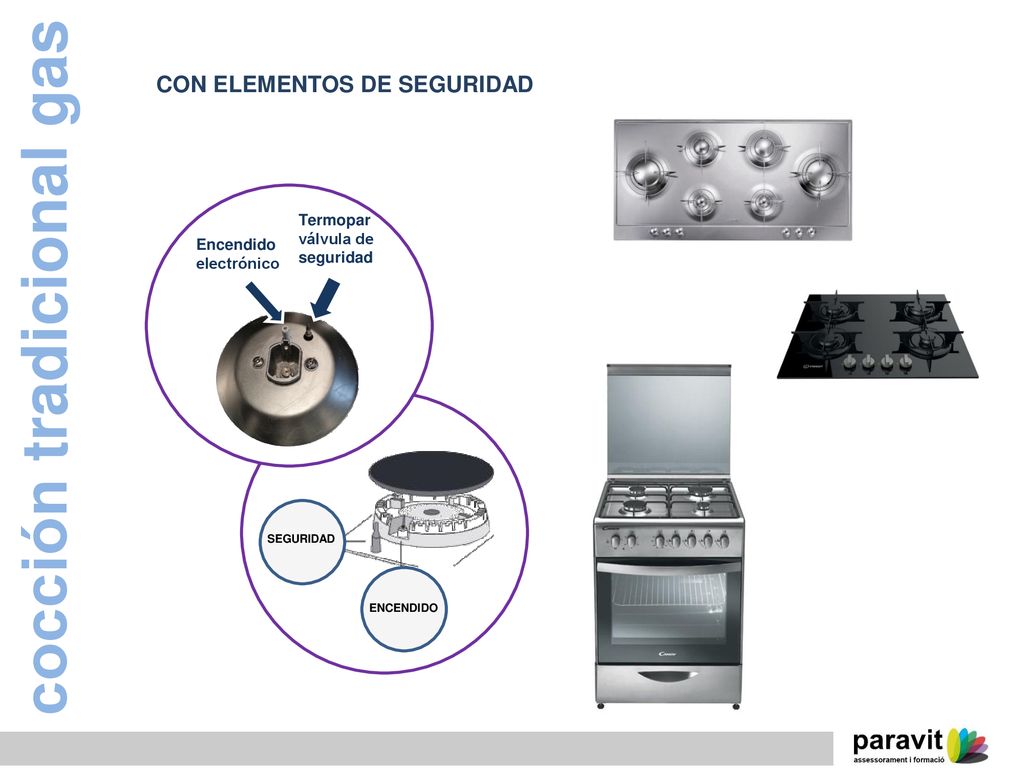

4 cocción tradicional gas
CON ELEMENTOS DE SEGURIDAD Termopar válvula de seguridad Encendido electrónico cocción tradicional gas SEGURIDAD ENCENDIDO

5 MD ACS Tecnologia a la última Calentadores de gas estancos de bajo NOx
Clase Nox 6 Tecnologia a la última mercado doméstico ACS Calentadores de gas estancos de bajo NOx Calentadores estancos condensación Gran rango de modulación del quemador Control automático de caudal de agua Alta eficiencia y excelente confort de ACS Conectividad Wifi integrada Contactar directamente con el servicio técnico. A+

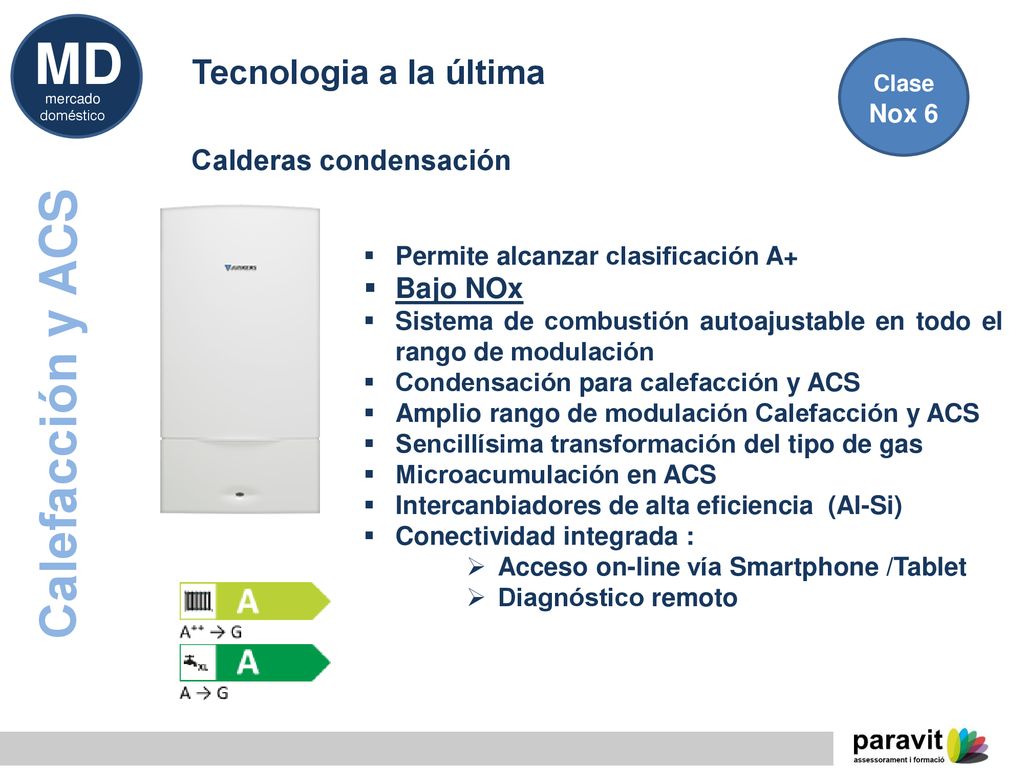

6 MD Calefacción y ACS Tecnologia a la última Calderas condensación
Clase Nox 6 mercado doméstico Calderas condensación Calefacción y ACS Permite alcanzar clasificación A+ Bajo NOx Sistema de combustión autoajustable en todo el rango de modulación Condensación para calefacción y ACS Amplio rango de modulación Calefacción y ACS Sencillísima transformación del tipo de gas Microacumulación en ACS Intercanbiadores de alta eficiencia (Al-Si) Conectividad integrada : Acceso on-line vía Smartphone /Tablet Diagnóstico remoto

7 CHIMENEAS Este librito incluye un resumen actualizado de los puntos importantes que se deben tener en cuenta – aparte de la prueba de estanqueidad y de revisar toda la instalación – para no tener problemas a la hora de dar de alta las instalaciones de gas y quedar mal delante de nuestros clientes. Es decir hace hincapié en las cosas que han cambiado según la nueva UNE que ha entrado en vigor definitivo el 02 de enero de este año recordar que estuvo 6 meses en que se podían compaginar los dos estadios : antigua ( del 2006) / nueva (2014) ---- de julio del 2015 hasta el 02 enero del 2016 Aprovechemos para comentar una nota que ha salido de INDUSTRIA y que se adaptará a cada Comunidad Autónoma, y en donde se dan algunos criterios …. Algunos de pura lógica. Instalaciones con boletines entregados antes de esta fecha Si se han entregado boletines a la Distribuidora antes de la entrada en vigor de la nueva norma, esta no puede negarse a ponerlos en servicio con la norma antigua, puesto que vosotros lo hicisteis con la norma vigente en aquel momento y no sois responsables de los problemas de la Distribuidora. Algunos de los comunicados de distintas comunidades informan que : MADRID …….. ( leer comunicado ) ……..si el certificado tiene fecha anterior al 02 de enero de 2016, se deben inspeccionar por parte de la Distribuidora según la norma en que fueron ejecutadas . Este criterio se aplicará como máximo hasta el 02 enero del 2018 CATALUÑA ……. texto similar pero se permiten solo hasta el 30 de setiembre del 2016. En este caso se hace mención también al tema de los limitadores de caudal, dada la dificultad actual de encontrar este producto en el mercado. Por ello se establece que se podrán dejar en servicio las instalaciones hasta el 30 setiembre del 2016 sin los limitadores , pero con el compromiso de que el instalador las incorporará tan pronto pueda ………… como se controlará ????? Se pondrá anotación en el certificado. Pregunta : ….. Se pueden poner notas en los certificados ???? En el IRG 3 hay un apartado de «observaciones» en que se pueden anotar los temas que consideremos. Pensar que los certificados son documentos de «mínimos», y como tales se pueden complementar con otros documentos que queramos o consideremos oportuno aportar Comentemos también los tipos de «alta» que existe: 1 - ESPONTÁNEA : no ha pasado un año desde la baja -este particular lo marca cada Distribuidora - y por tanto se considera una continuación de alta ( debe tener la IP pasada) 2- NO BOLETINES: Tiene boletín expedido y por tanto no se le exige, pero coma ha pasado mas de 1 año desde la baja , se le aplicará el nuevo reglamento : tiene boletin de menos de 20 años ( por ejemplo en la Comunidad de Madrid) Si ha pasado + se le exige boletín y nuevo reglamento

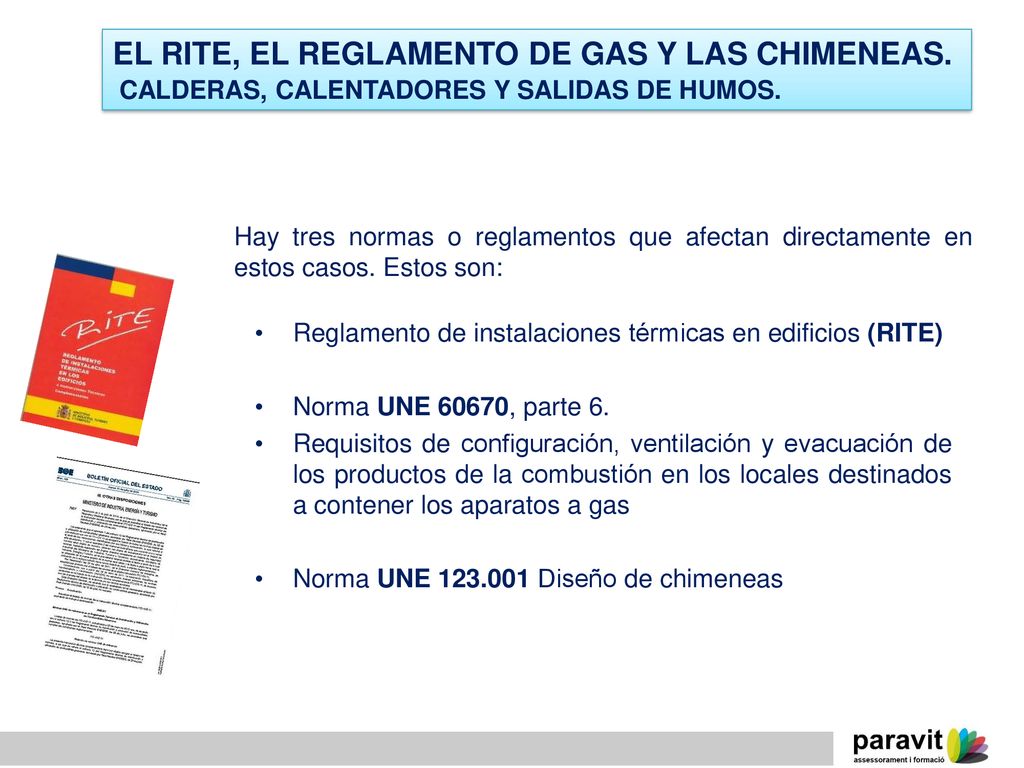

8 EL RITE, EL REGLAMENTO DE GAS Y LAS CHIMENEAS.
CALDERAS, CALENTADORES Y SALIDAS DE HUMOS. Hay tres normas o reglamentos que afectan directamente en estos casos. Estos son: Reglamento de instalaciones térmicas en edificios (RITE) Norma UNE 60670, parte 6. Requisitos de configuración, ventilación y evacuación de los productos de la combustión en los locales destinados a contener los aparatos a gas Norma UNE Diseño de chimeneas

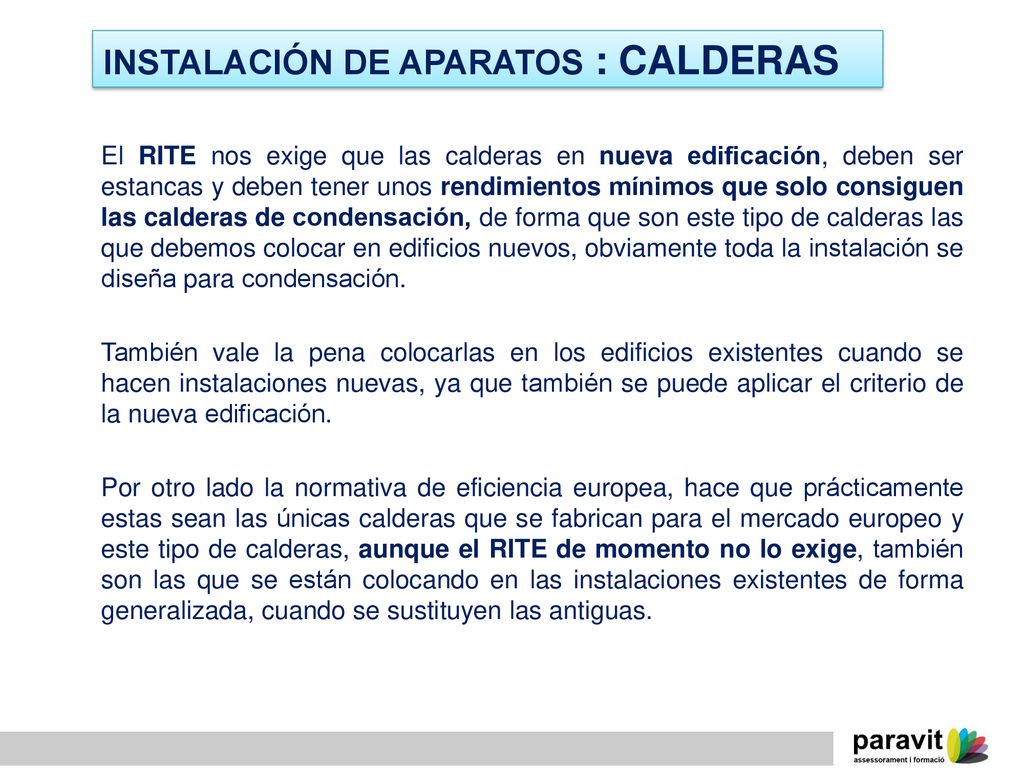

9 INSTALACIÓN DE APARATOS : CALDERAS
El RITE nos exige que las calderas en nueva edificación, deben ser estancas y deben tener unos rendimientos mínimos que solo consiguen las calderas de condensación, de forma que son este tipo de calderas las que debemos colocar en edificios nuevos, obviamente toda la instalación se diseña para condensación. También vale la pena colocarlas en los edificios existentes cuando se hacen instalaciones nuevas, ya que también se puede aplicar el criterio de la nueva edificación. Por otro lado la normativa de eficiencia europea, hace que prácticamente estas sean las únicas calderas que se fabrican para el mercado europeo y este tipo de calderas, aunque el RITE de momento no lo exige, también son las que se están colocando en las instalaciones existentes de forma generalizada, cuando se sustituyen las antiguas.

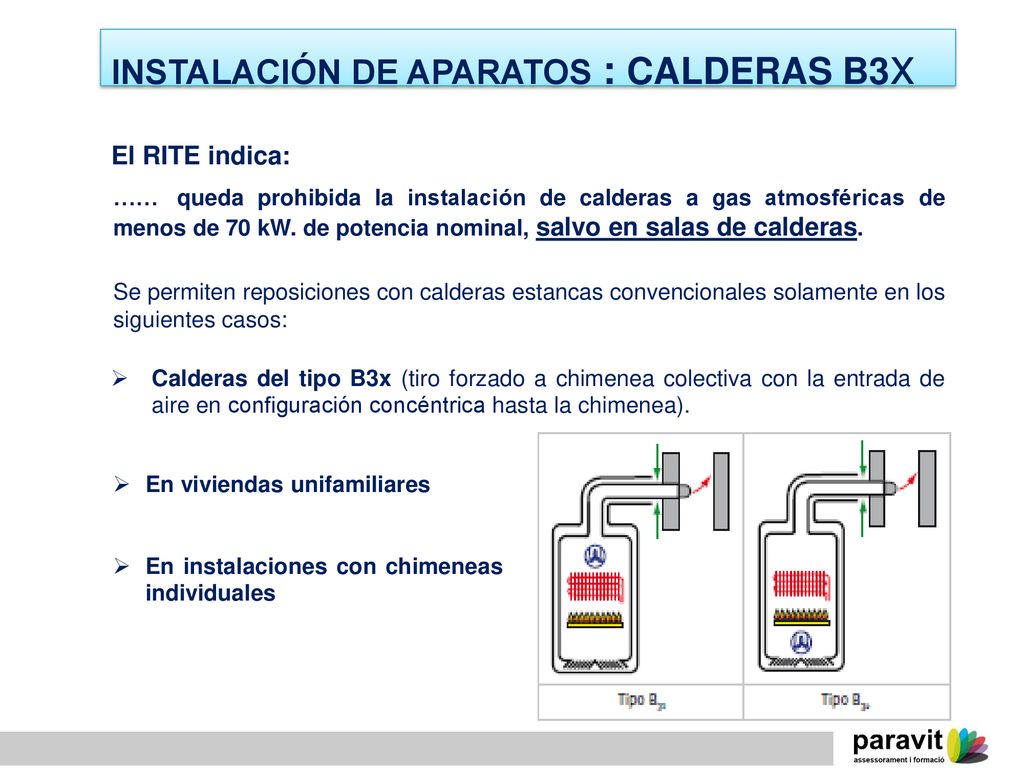

10 INSTALACIÓN DE APARATOS : CALDERAS B3x
El RITE indica: …… queda prohibida la instalación de calderas a gas atmosféricas de menos de 70 kW. de potencia nominal, salvo en salas de calderas. Se permiten reposiciones con calderas estancas convencionales solamente en los siguientes casos: Calderas del tipo B3x (tiro forzado a chimenea colectiva con la entrada de aire en configuración concéntrica hasta la chimenea). En viviendas unifamiliares En instalaciones con chimeneas individuales

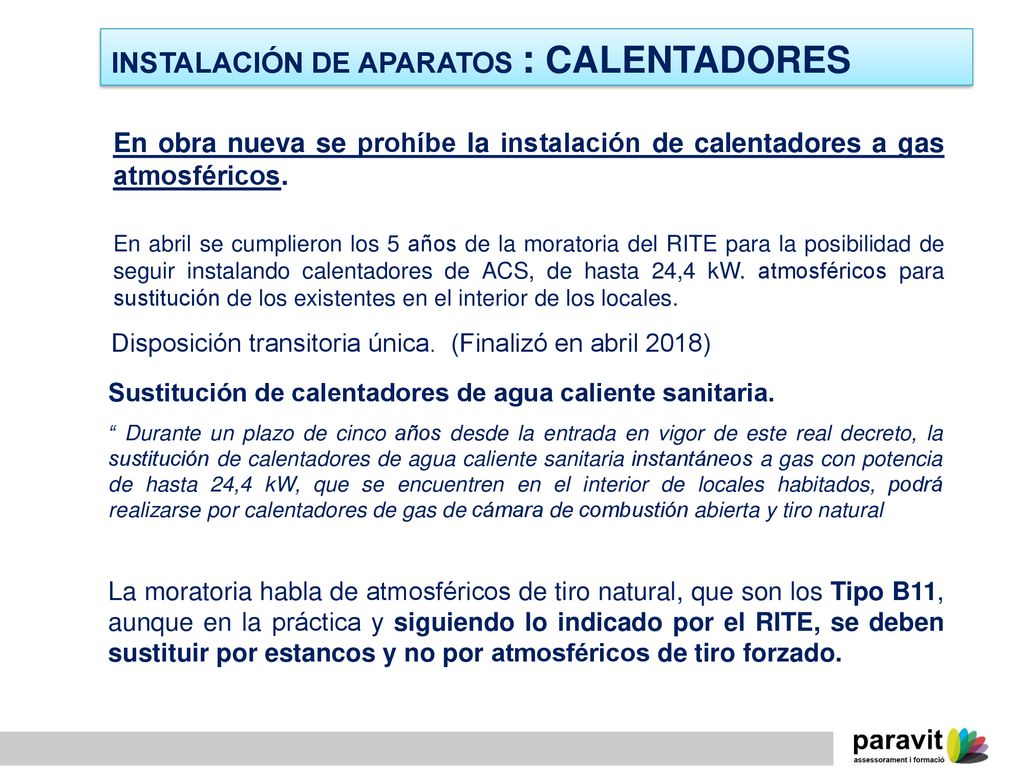

11 INSTALACIÓN DE APARATOS : CALENTADORES
En obra nueva se prohíbe la instalación de calentadores a gas atmosféricos. En abril se cumplieron los 5 años de la moratoria del RITE para la posibilidad de seguir instalando calentadores de ACS, de hasta 24,4 kW. atmosféricos para sustitución de los existentes en el interior de los locales. Disposición transitoria única. (Finalizó en abril 2018) Sustitución de calentadores de agua caliente sanitaria. “ Durante un plazo de cinco años desde la entrada en vigor de este real decreto, la sustitución de calentadores de agua caliente sanitaria instantáneos a gas con potencia de hasta 24,4 kW, que se encuentren en el interior de locales habitados, podrá realizarse por calentadores de gas de cámara de combustión abierta y tiro natural La moratoria habla de atmosféricos de tiro natural, que son los Tipo B11, aunque en la práctica y siguiendo lo indicado por el RITE, se deben sustituir por estancos y no por atmosféricos de tiro forzado.

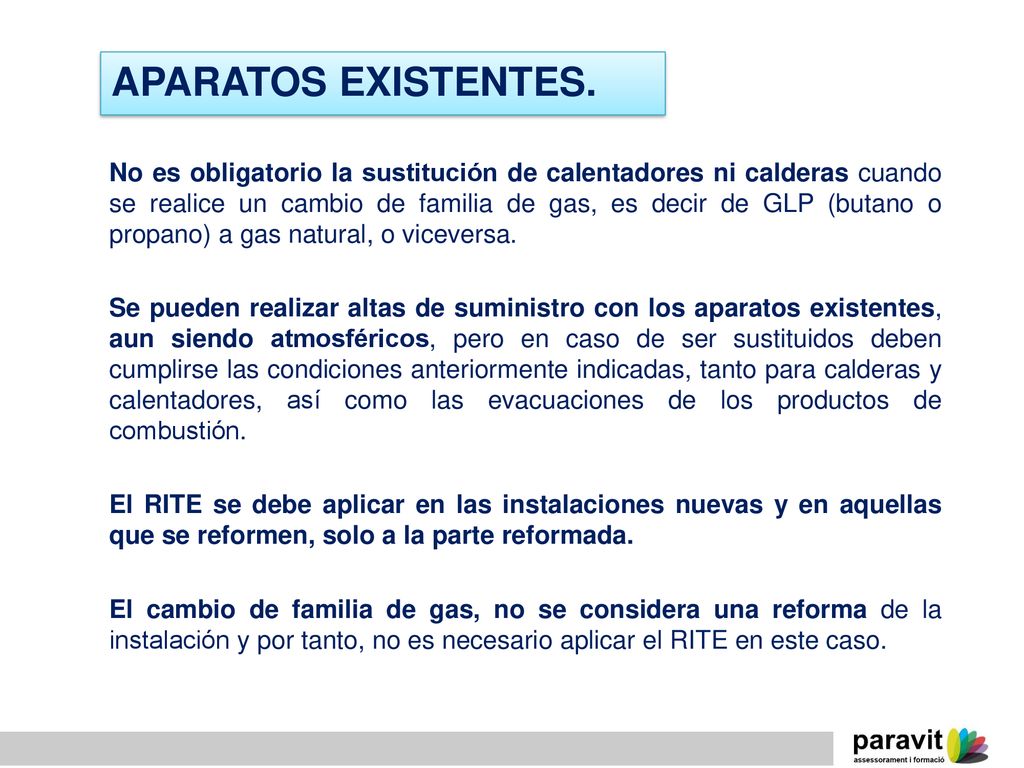

12 APARATOS EXISTENTES. No es obligatorio la sustitución de calentadores ni calderas cuando se realice un cambio de familia de gas, es decir de GLP (butano o propano) a gas natural, o viceversa. Se pueden realizar altas de suministro con los aparatos existentes, aun siendo atmosféricos, pero en caso de ser sustituidos deben cumplirse las condiciones anteriormente indicadas, tanto para calderas y calentadores, así como las evacuaciones de los productos de combustión. El RITE se debe aplicar en las instalaciones nuevas y en aquellas que se reformen, solo a la parte reformada. El cambio de familia de gas, no se considera una reforma de la instalación y por tanto, no es necesario aplicar el RITE en este caso.

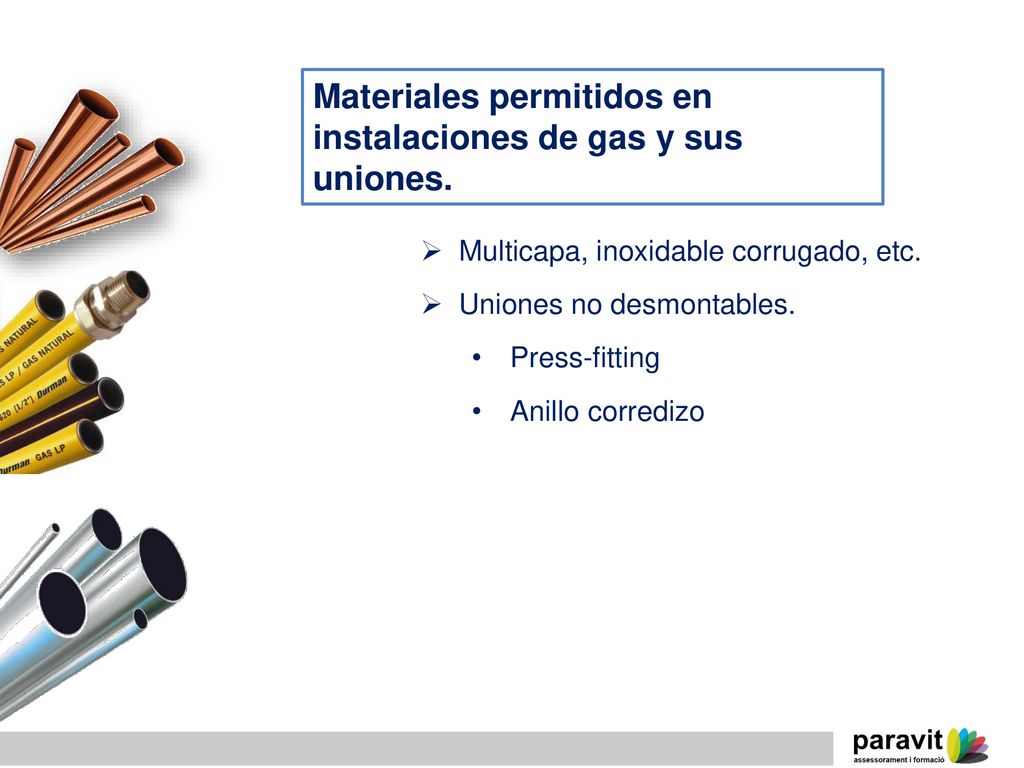

13 Materiales permitidos en instalaciones de gas y sus uniones.
Multicapa, inoxidable corrugado, etc. Uniones no desmontables. Press-fitting Anillo corredizo Este librito incluye un resumen actualizado de los puntos importantes que se deben tener en cuenta – aparte de la prueba de estanqueidad y de revisar toda la instalación – para no tener problemas a la hora de dar de alta las instalaciones de gas y quedar mal delante de nuestros clientes. Es decir hace hincapié en las cosas que han cambiado según la nueva UNE que ha entrado en vigor definitivo el 02 de enero de este año recordar que estuvo 6 meses en que se podían compaginar los dos estadios : antigua ( del 2006) / nueva (2014) ---- de julio del 2015 hasta el 02 enero del 2016 Aprovechemos para comentar una nota que ha salido de INDUSTRIA y que se adaptará a cada Comunidad Autónoma, y en donde se dan algunos criterios …. Algunos de pura lógica. Instalaciones con boletines entregados antes de esta fecha Si se han entregado boletines a la Distribuidora antes de la entrada en vigor de la nueva norma, esta no puede negarse a ponerlos en servicio con la norma antigua, puesto que vosotros lo hicisteis con la norma vigente en aquel momento y no sois responsables de los problemas de la Distribuidora. Algunos de los comunicados de distintas comunidades informan que : MADRID …….. ( leer comunicado ) ……..si el certificado tiene fecha anterior al 02 de enero de 2016, se deben inspeccionar por parte de la Distribuidora según la norma en que fueron ejecutadas . Este criterio se aplicará como máximo hasta el 02 enero del 2018 CATALUÑA ……. texto similar pero se permiten solo hasta el 30 de setiembre del 2016. En este caso se hace mención también al tema de los limitadores de caudal, dada la dificultad actual de encontrar este producto en el mercado. Por ello se establece que se podrán dejar en servicio las instalaciones hasta el 30 setiembre del 2016 sin los limitadores , pero con el compromiso de que el instalador las incorporará tan pronto pueda ………… como se controlará ????? Se pondrá anotación en el certificado. Pregunta : ….. Se pueden poner notas en los certificados ???? En el IRG 3 hay un apartado de «observaciones» en que se pueden anotar los temas que consideremos. Pensar que los certificados son documentos de «mínimos», y como tales se pueden complementar con otros documentos que queramos o consideremos oportuno aportar Comentemos también los tipos de «alta» que existe: 1 - ESPONTÁNEA : no ha pasado un año desde la baja -este particular lo marca cada Distribuidora - y por tanto se considera una continuación de alta ( debe tener la IP pasada) 2- NO BOLETINES: Tiene boletín expedido y por tanto no se le exige, pero coma ha pasado mas de 1 año desde la baja , se le aplicará el nuevo reglamento : tiene boletin de menos de 20 años ( por ejemplo en la Comunidad de Madrid) Si ha pasado + se le exige boletín y nuevo reglamento

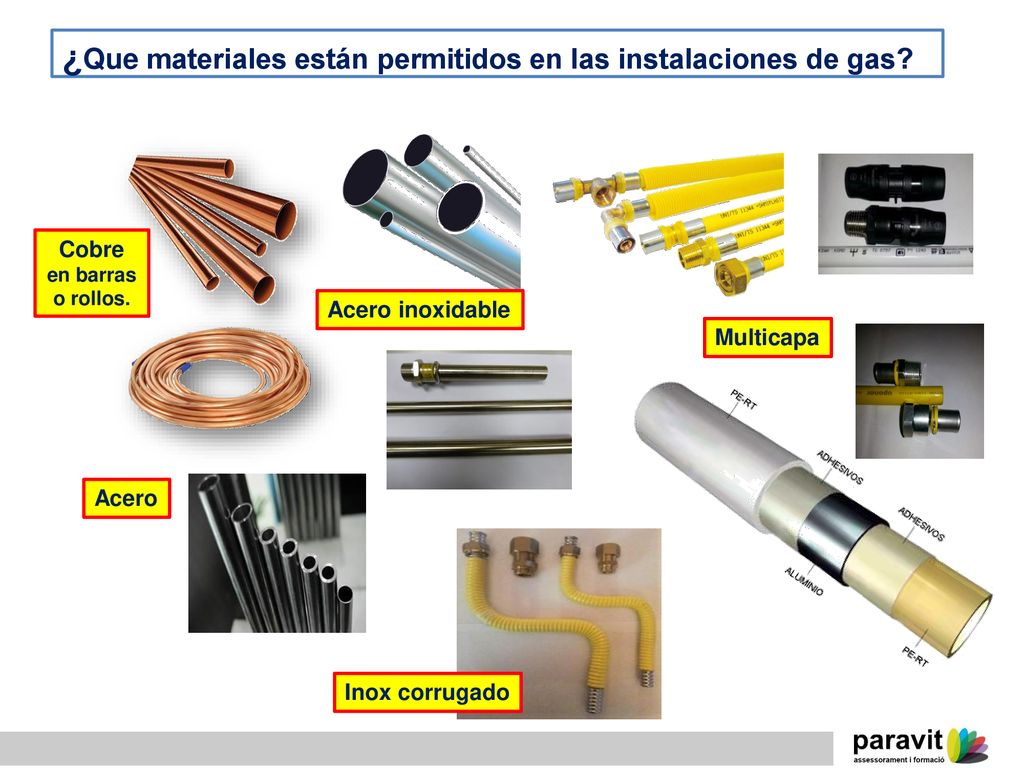

14 ¿Que materiales están permitidos en las instalaciones de gas?
Cobre en barras o rollos. Acero inoxidable Multicapa Acero Inox corrugado

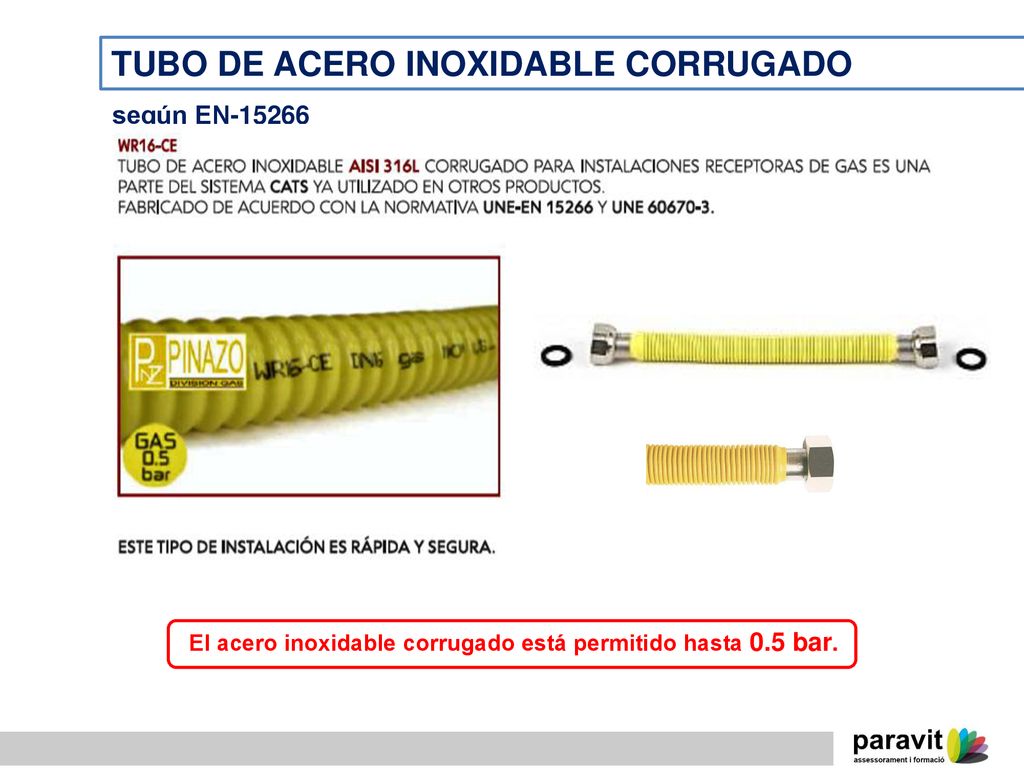

15 TUBO DE ACERO INOXIDABLE CORRUGADO
según EN-15266 El acero inoxidable corrugado está permitido hasta 0.5 bar.

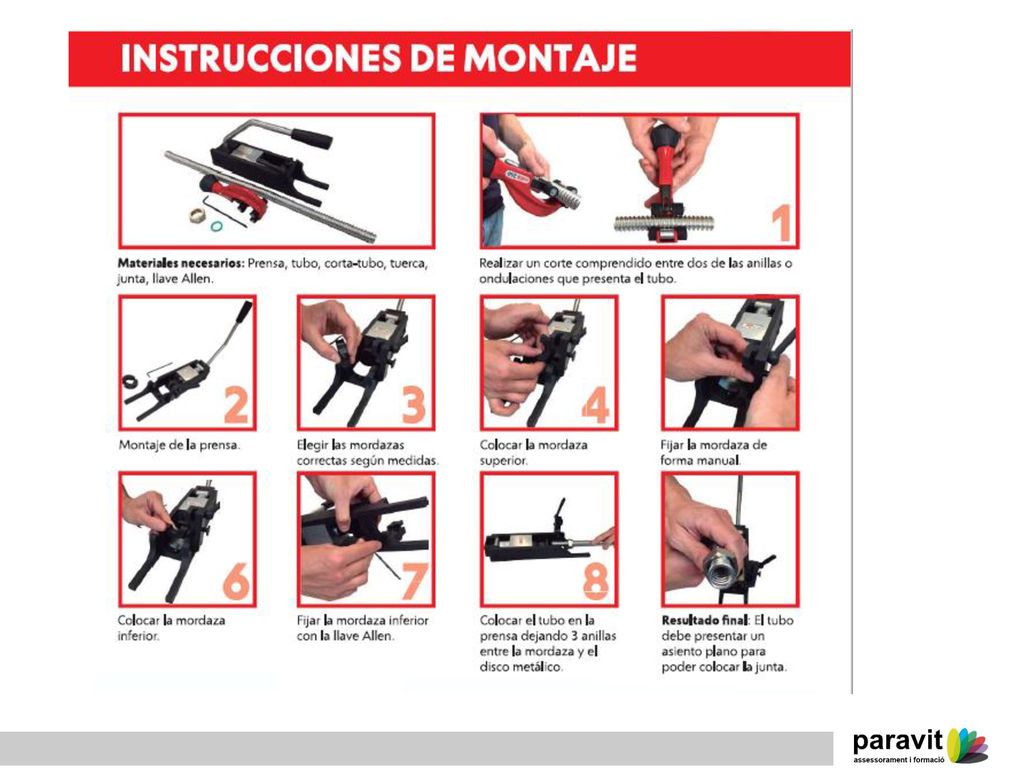

16

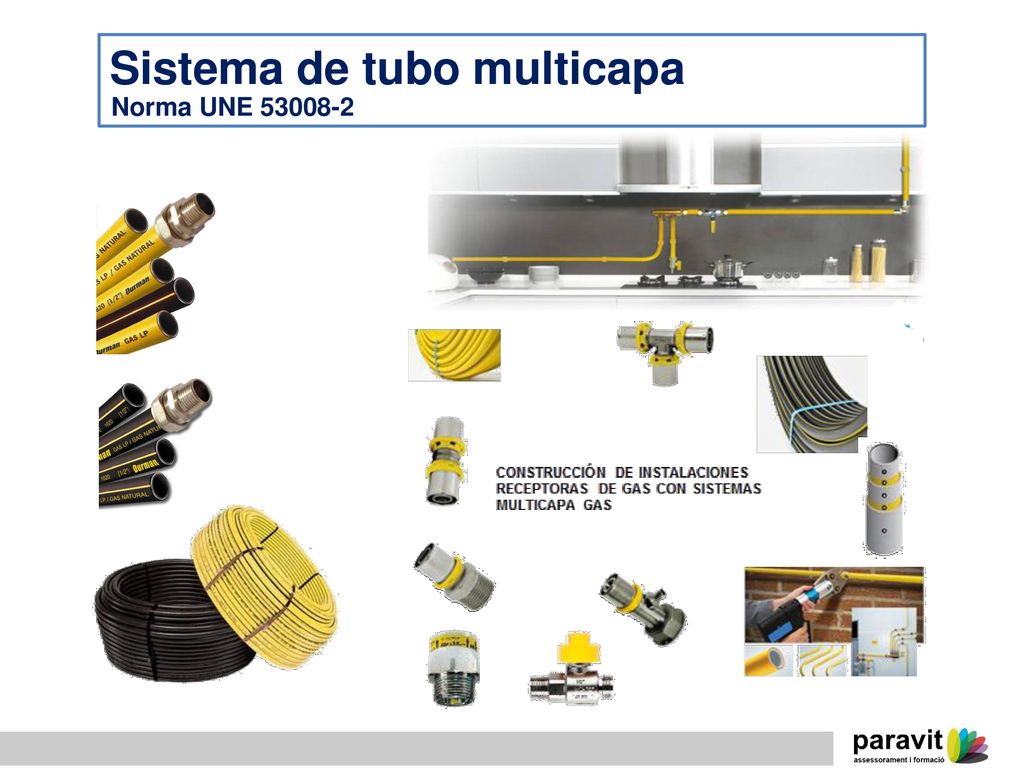

17 Sistema de tubo multicapa
Norma UNE

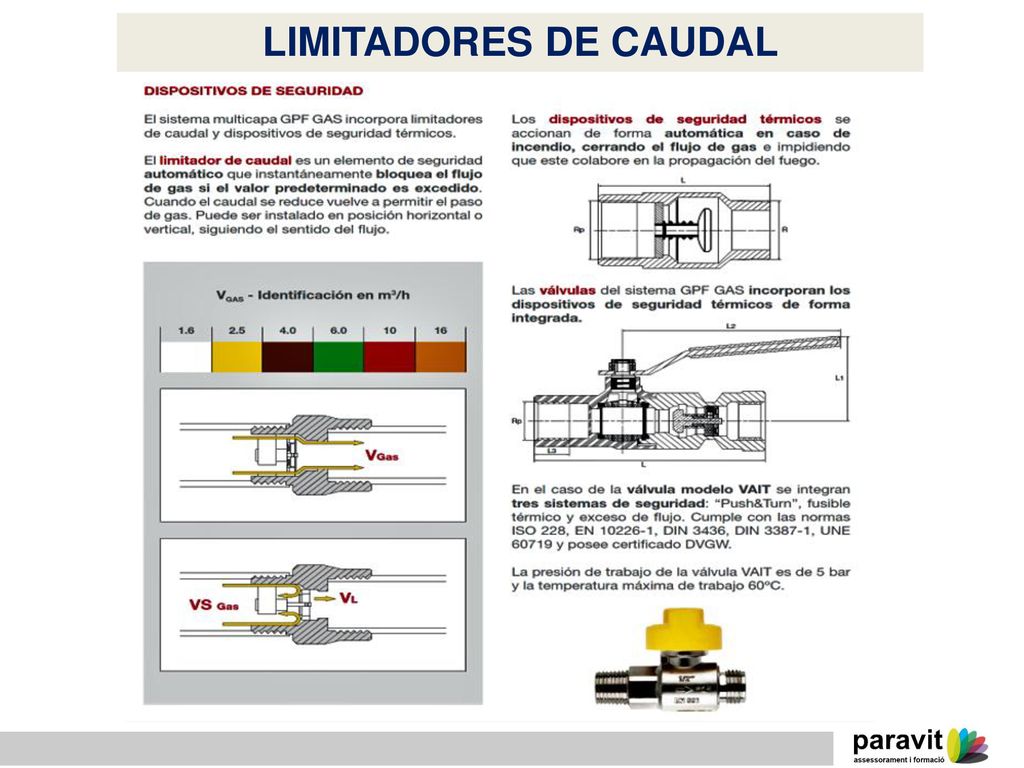

18 LIMITADORES DE CAUDAL

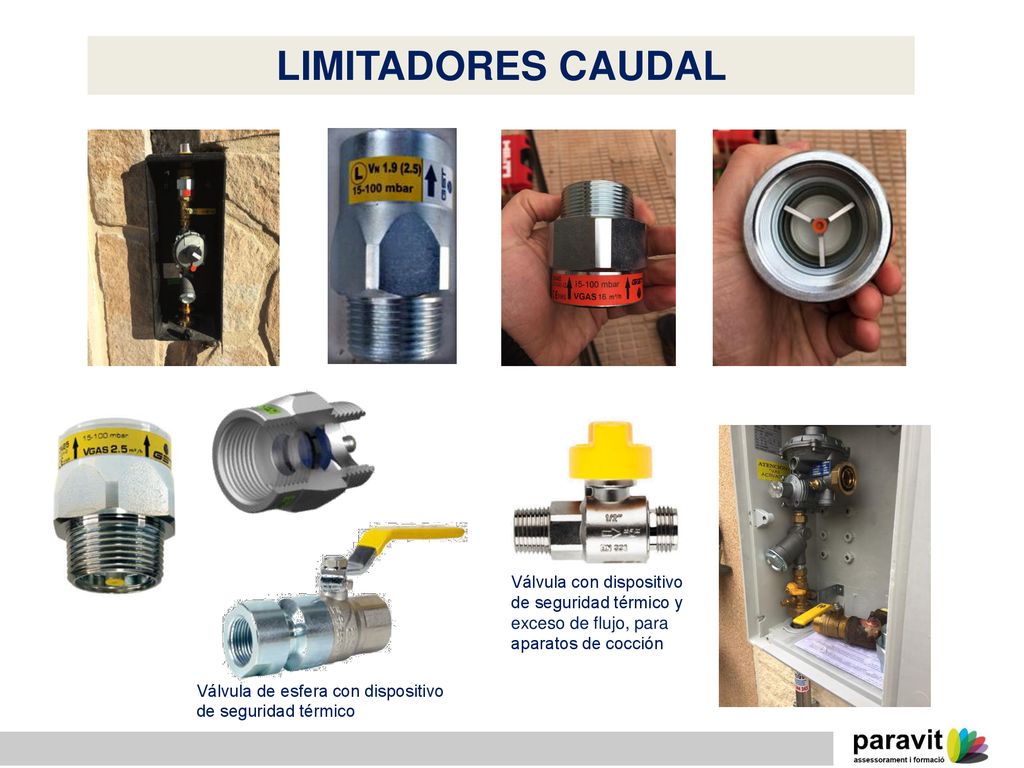

19 LIMITADORES CAUDAL Válvula con dispositivo de seguridad térmico y exceso de flujo, para aparatos de cocción Válvula de esfera con dispositivo de seguridad térmico

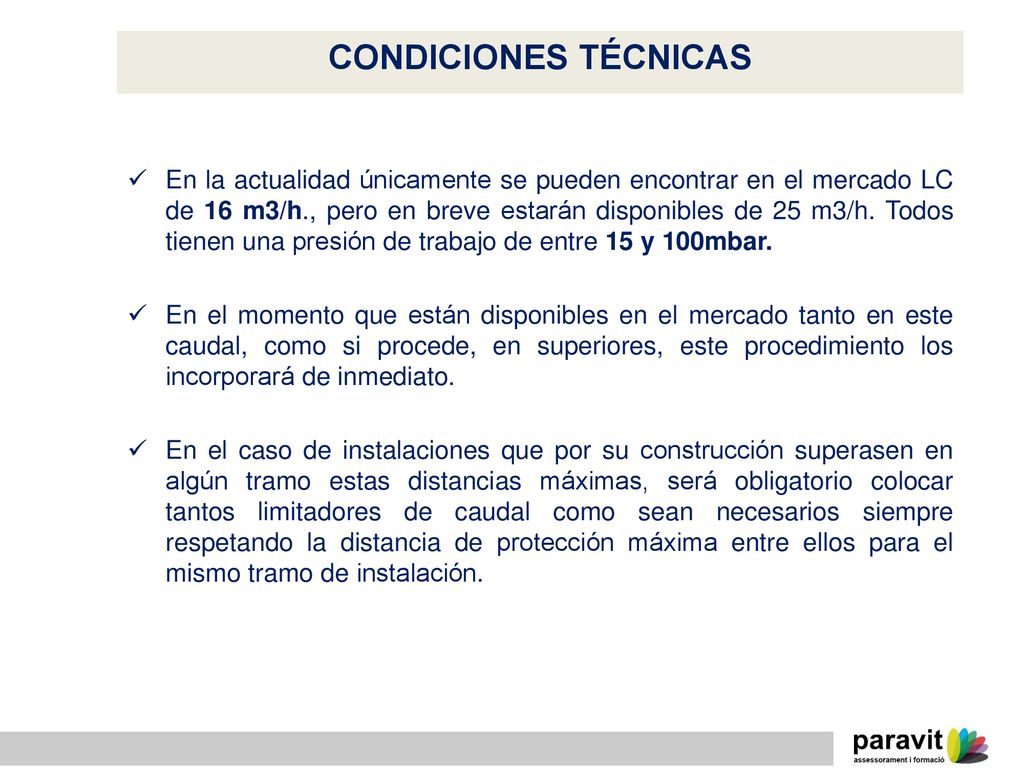

20 CONDICIONES TÉCNICAS En la actualidad únicamente se pueden encontrar en el mercado LC de 16 m3/h., pero en breve estarán disponibles de 25 m3/h. Todos tienen una presión de trabajo de entre 15 y 100mbar. En el momento que están disponibles en el mercado tanto en este caudal, como si procede, en superiores, este procedimiento los incorporará de inmediato. En el caso de instalaciones que por su construcción superasen en algún tramo estas distancias máximas, será obligatorio colocar tantos limitadores de caudal como sean necesarios siempre respetando la distancia de protección máxima entre ellos para el mismo tramo de instalación.

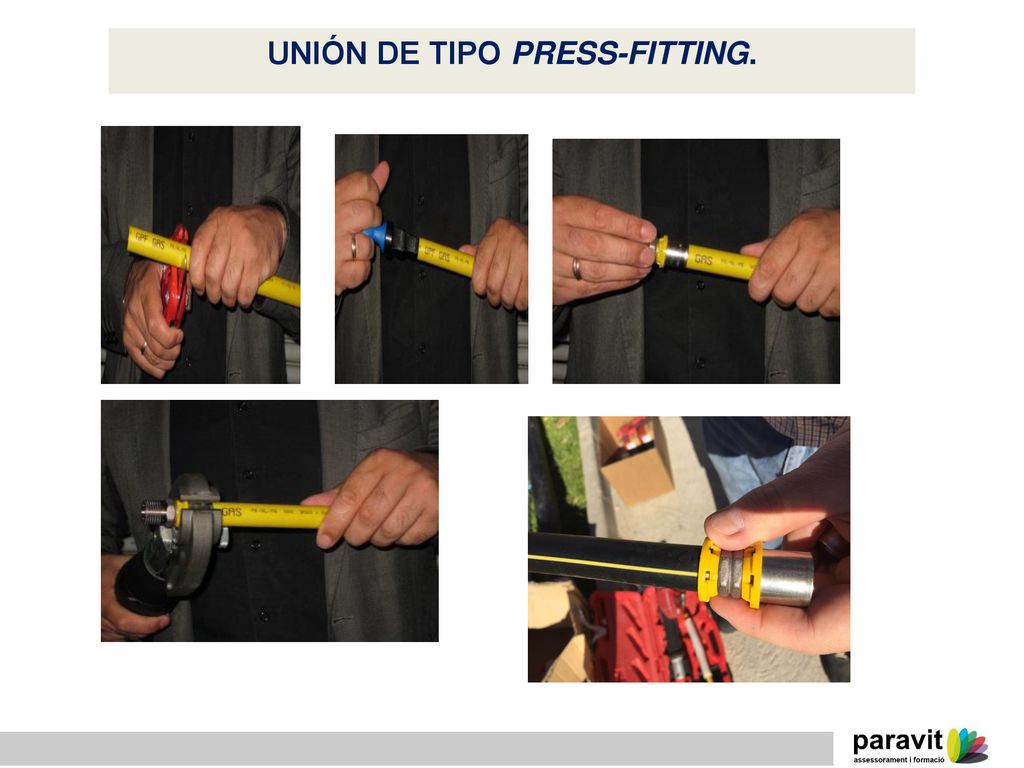

21 UNIÓN DE TIPO PRESS-FITTING.

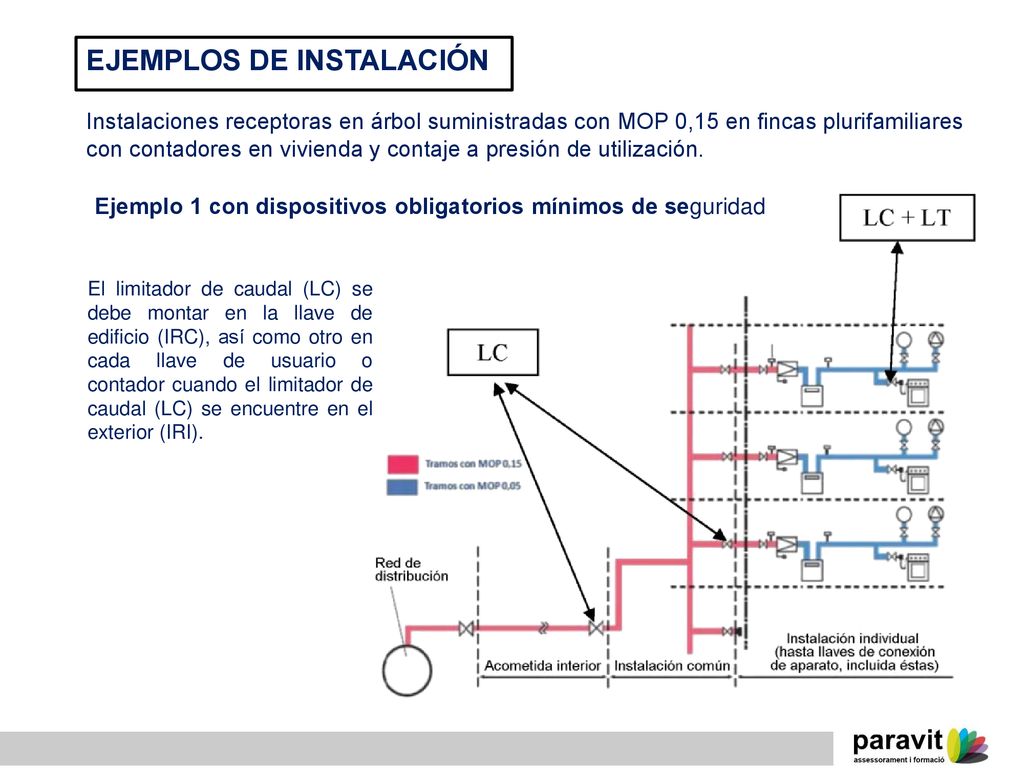

22 EJEMPLOS DE INSTALACIÓN
Instalaciones receptoras en árbol suministradas con MOP 0,15 en fincas plurifamiliares con contadores en vivienda y contaje a presión de utilización. Ejemplo 1 con dispositivos obligatorios mínimos de seguridad El limitador de caudal (LC) se debe montar en la llave de edificio (IRC), así como otro en cada llave de usuario o contador cuando el limitador de caudal (LC) se encuentre en el exterior (IRI).

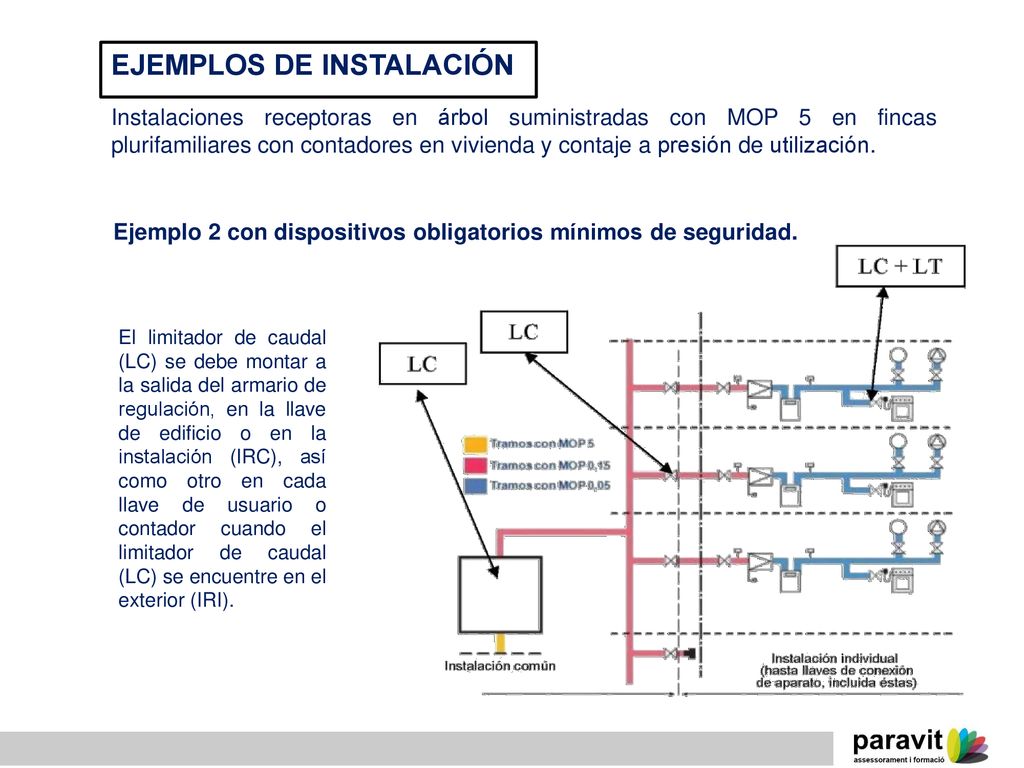

23 EJEMPLOS DE INSTALACIÓN
Instalaciones receptoras en árbol suministradas con MOP 5 en fincas plurifamiliares con contadores en vivienda y contaje a presión de utilización. Ejemplo 2 con dispositivos obligatorios mínimos de seguridad. El limitador de caudal (LC) se debe montar a la salida del armario de regulación, en la llave de edificio o en la instalación (IRC), así como otro en cada llave de usuario o contador cuando el limitador de caudal (LC) se encuentre en el exterior (IRI).

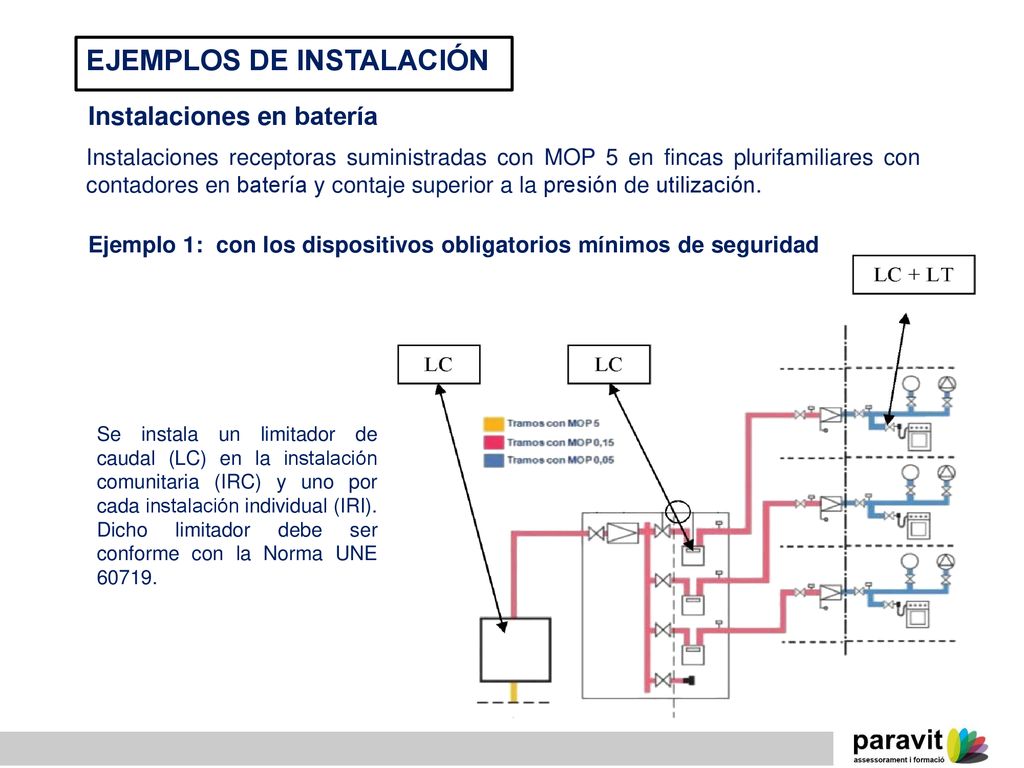

24 EJEMPLOS DE INSTALACIÓN
Instalaciones en batería Instalaciones receptoras suministradas con MOP 5 en fincas plurifamiliares con contadores en batería y contaje superior a la presión de utilización. Ejemplo 1: con los dispositivos obligatorios mínimos de seguridad Se instala un limitador de caudal (LC) en la instalación comunitaria (IRC) y uno por cada instalación individual (IRI). Dicho limitador debe ser conforme con la Norma UNE

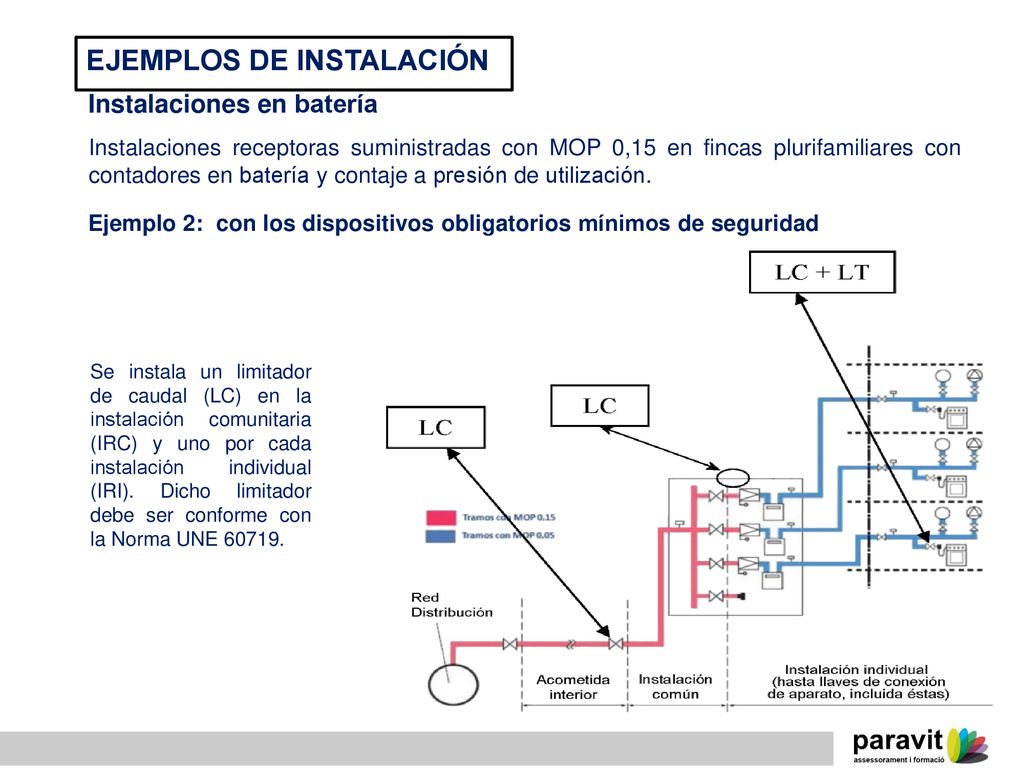

25 EJEMPLOS DE INSTALACIÓN
Instalaciones en batería Instalaciones receptoras suministradas con MOP 0,15 en fincas plurifamiliares con contadores en batería y contaje a presión de utilización. Ejemplo 2: con los dispositivos obligatorios mínimos de seguridad Se instala un limitador de caudal (LC) en la instalación comunitaria (IRC) y uno por cada instalación individual (IRI). Dicho limitador debe ser conforme con la Norma UNE

26 Muchas gracias
