1 MUROS DE CONTENCIÓN NORMAS TECNICAS COMPLEMENTARIAS PARA EL DISEÑO Y CONSTRUCCIÓN DE CIMENTACIONES 2017

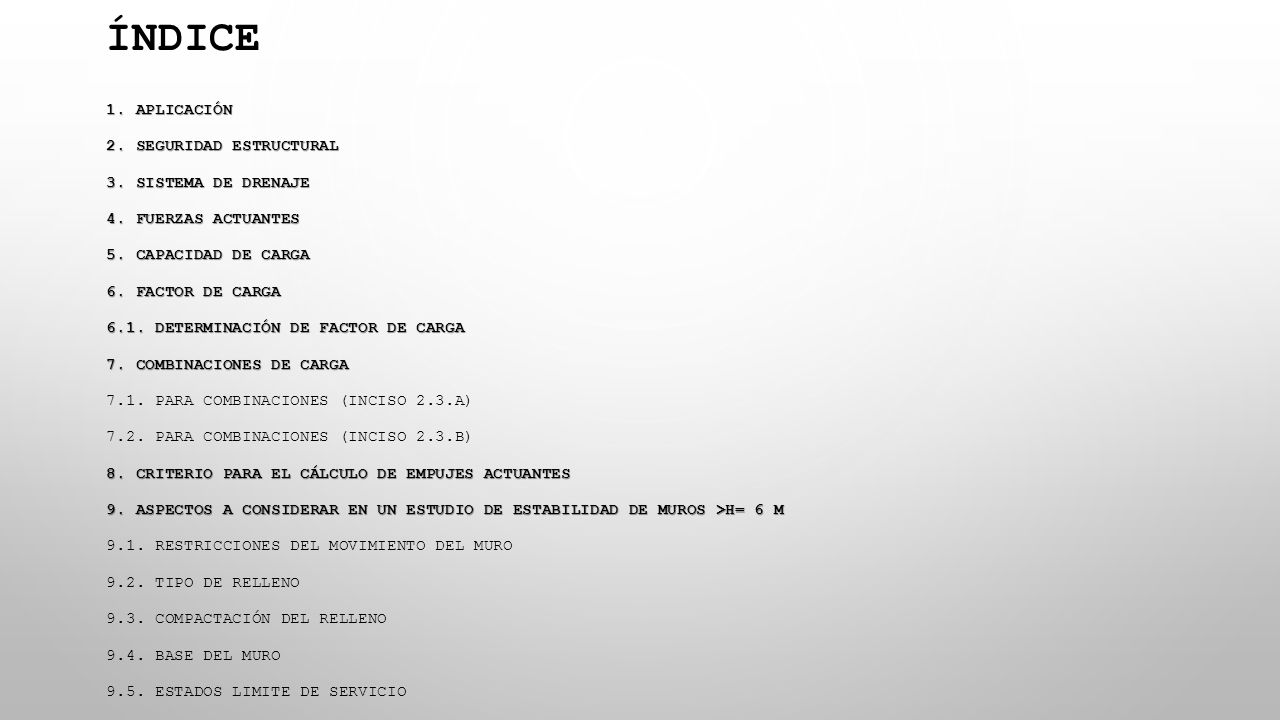

2 ÍNDICE 1. APLICACIÓN 2. SEGURIDAD ESTRUCTURAL 3. SISTEMA DE DRENAJE 4. FUERZAS ACTUANTES 5. CAPACIDAD DE CARGA 6. FACTOR DE CARGA 6.1. DETERMINACIÓN DE FACTOR DE CARGA 7. COMBINACIONES DE CARGA 7.1. PARA COMBINACIONES (INCISO 2.3.A) 7.2. PARA COMBINACIONES (INCISO 2.3.B) 8. CRITERIO PARA EL CÁLCULO DE EMPUJES ACTUANTES 9. ASPECTOS A CONSIDERAR EN UN ESTUDIO DE ESTABILIDAD DE MUROS >H= 6 M 9.1. RESTRICCIONES DEL MOVIMIENTO DEL MURO 9.2. TIPO DE RELLENO 9.3. COMPACTACIÓN DEL RELLENO 9.4. BASE DEL MURO 9.5. ESTADOS LIMITE DE SERVICIO

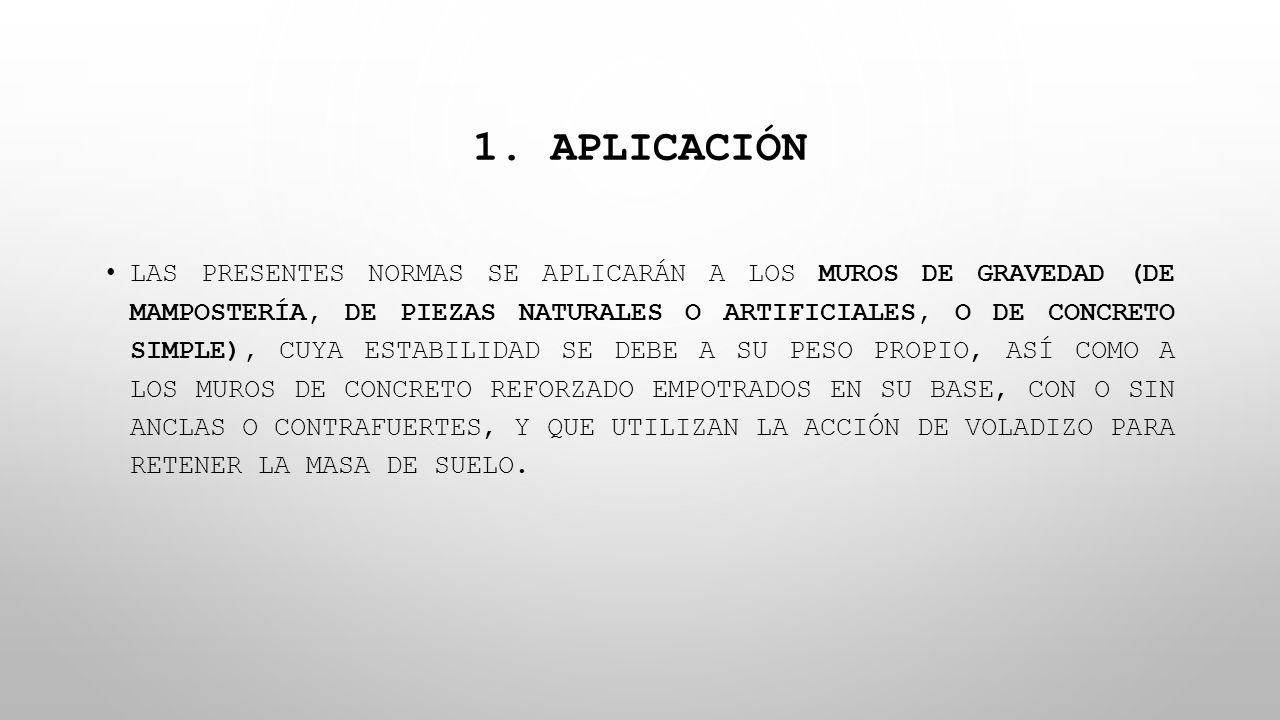

3 1. APLICACIÓN LAS PRESENTES NORMAS SE APLICARÁN A LOS MUROS DE GRAVEDAD (DE MAMPOSTERÍA, DE PIEZAS NATURALES O ARTIFICIALES, O DE CONCRETO SIMPLE), CUYA ESTABILIDAD SE DEBE A SU PESO PROPIO, ASÍ COMO A LOS MUROS DE CONCRETO REFORZADO EMPOTRADOS EN SU BASE, CON O SIN ANCLAS O CONTRAFUERTES, Y QUE UTILIZAN LA ACCIÓN DE VOLADIZO PARA RETENER LA MASA DE SUELO.

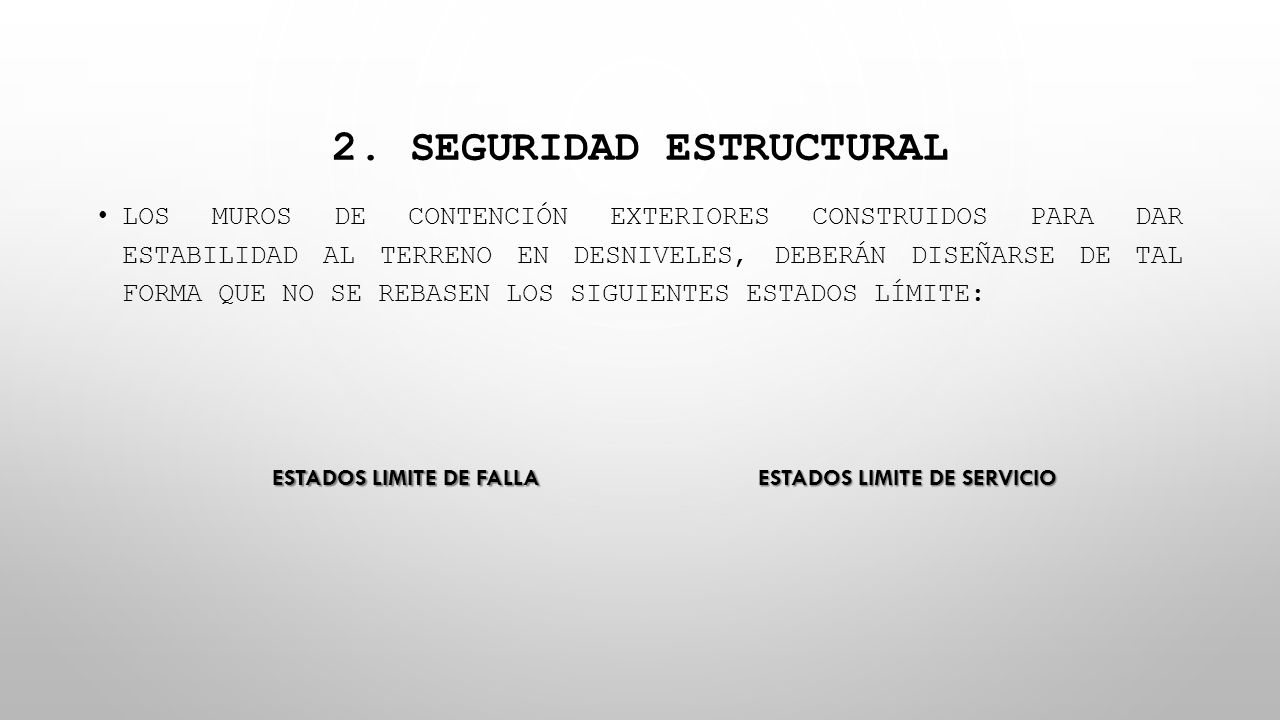

4 2. SEGURIDAD ESTRUCTURAL LOS MUROS DE CONTENCIÓN EXTERIORES CONSTRUIDOS PARA DAR ESTABILIDAD AL TERRENO EN DESNIVELES, DEBERÁN DISEÑARSE DE TAL FORMA QUE NO SE REBASEN LOS SIGUIENTES ESTADOS LÍMITE: ESTADOS LIMITE DE FALLA ESTADOS LIMITE DE SERVICIO

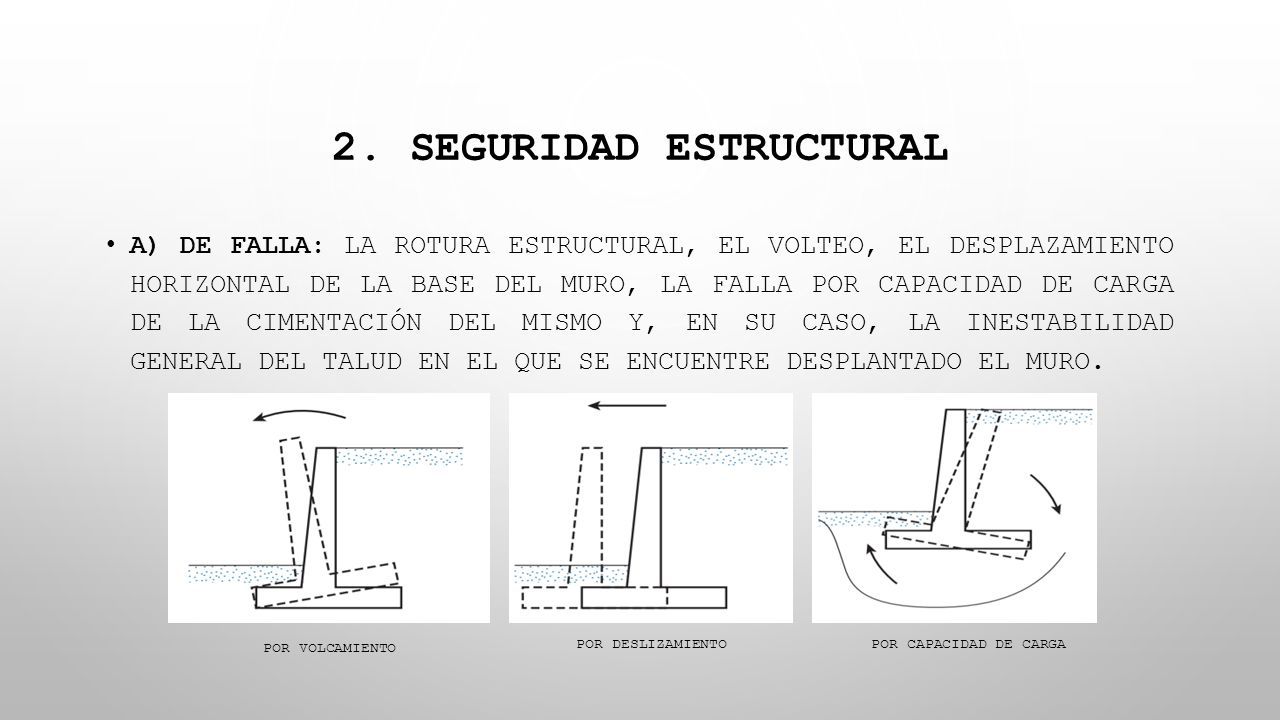

5 2. SEGURIDAD ESTRUCTURAL A) DE FALLA: LA ROTURA ESTRUCTURAL, EL VOLTEO, EL DESPLAZAMIENTO HORIZONTAL DE LA BASE DEL MURO, LA FALLA POR CAPACIDAD DE CARGA DE LA CIMENTACIÓN DEL MISMO Y, EN SU CASO, LA INESTABILIDAD GENERAL DEL TALUD EN EL QUE SE ENCUENTRE DESPLANTADO EL MURO. POR VOLCAMIENTO POR DESLIZAMIENTOPOR CAPACIDAD DE CARGA

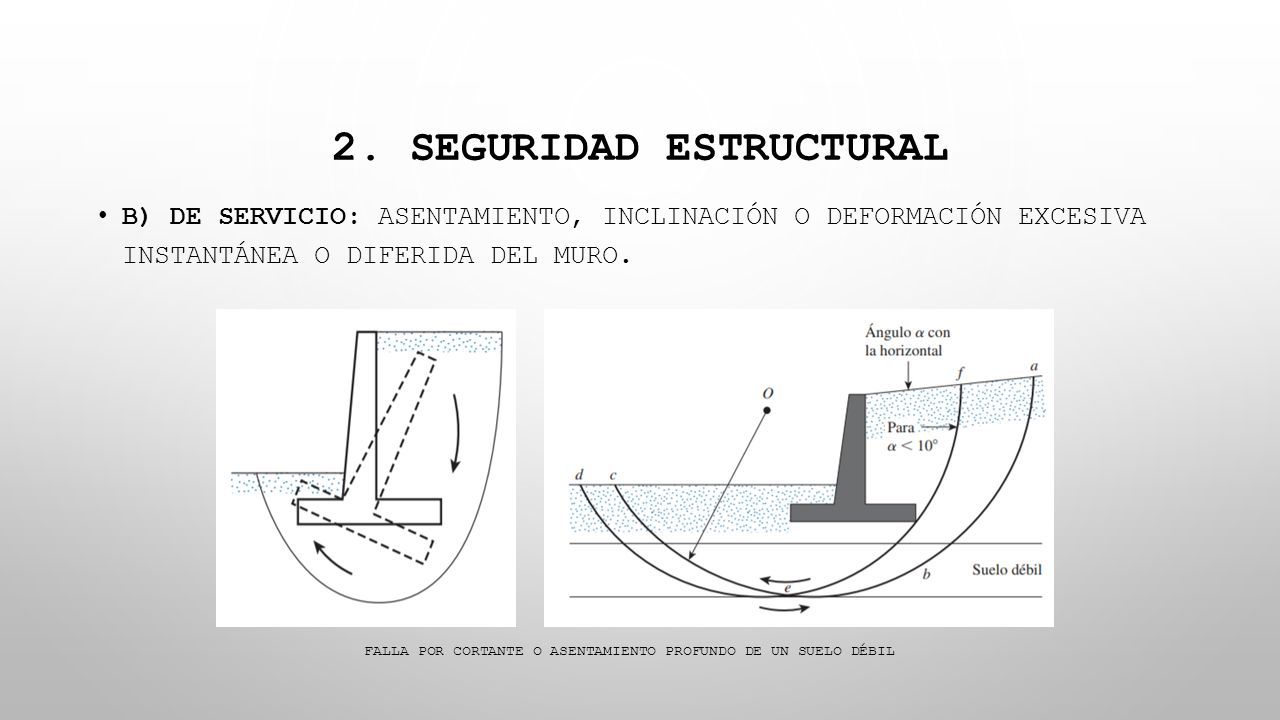

6 2. SEGURIDAD ESTRUCTURAL B) DE SERVICIO: ASENTAMIENTO, INCLINACIÓN O DEFORMACIÓN EXCESIVA INSTANTÁNEA O DIFERIDA DEL MURO. FALLA POR CORTANTE O ASENTAMIENTO PROFUNDO DE UN SUELO DÉBIL

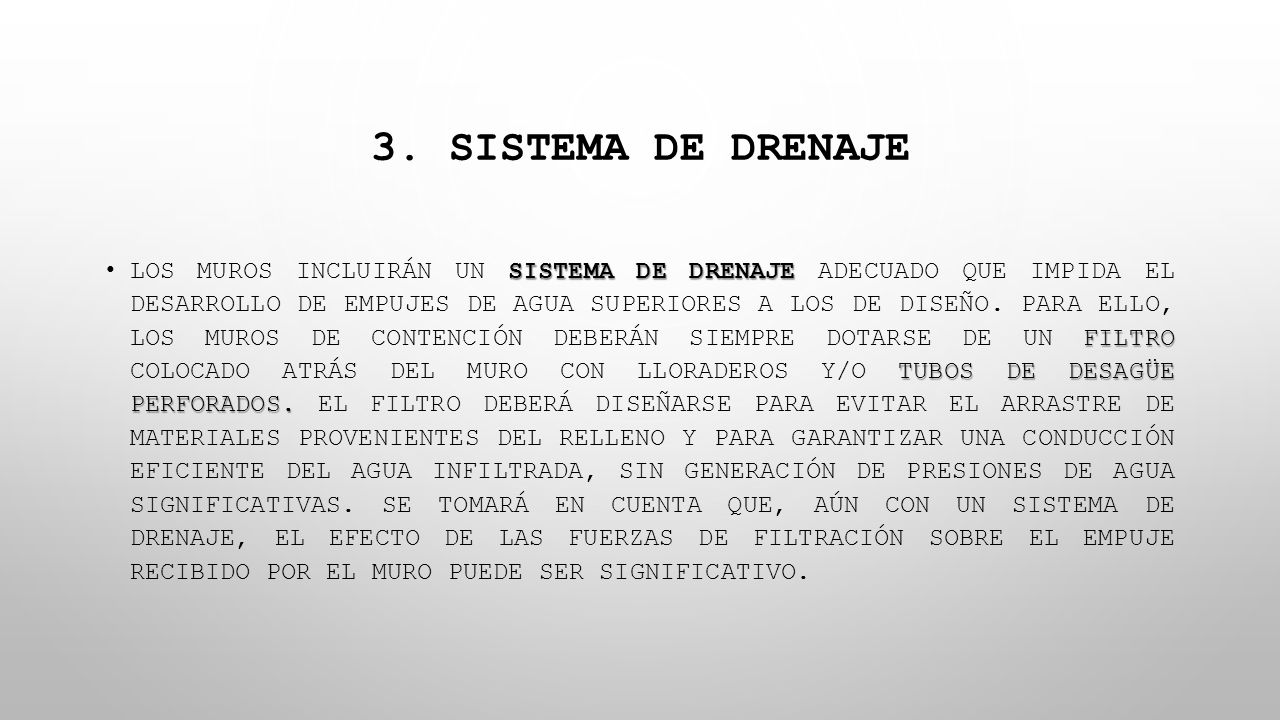

7 3. SISTEMA DE DRENAJE SISTEMA DE DRENAJE FILTRO TUBOS DE DESAGÜE PERFORADOS. LOS MUROS INCLUIRÁN UN SISTEMA DE DRENAJE ADECUADO QUE IMPIDA EL DESARROLLO DE EMPUJES DE AGUA SUPERIORES A LOS DE DISEÑO. PARA ELLO, LOS MUROS DE CONTENCIÓN DEBERÁN SIEMPRE DOTARSE DE UN FILTRO COLOCADO ATRÁS DEL MURO CON LLORADEROS Y/O TUBOS DE DESAGÜE PERFORADOS. EL FILTRO DEBERÁ DISEÑARSE PARA EVITAR EL ARRASTRE DE MATERIALES PROVENIENTES DEL RELLENO Y PARA GARANTIZAR UNA CONDUCCIÓN EFICIENTE DEL AGUA INFILTRADA, SIN GENERACIÓN DE PRESIONES DE AGUA SIGNIFICATIVAS. SE TOMARÁ EN CUENTA QUE, AÚN CON UN SISTEMA DE DRENAJE, EL EFECTO DE LAS FUERZAS DE FILTRACIÓN SOBRE EL EMPUJE RECIBIDO POR EL MURO PUEDE SER SIGNIFICATIVO.

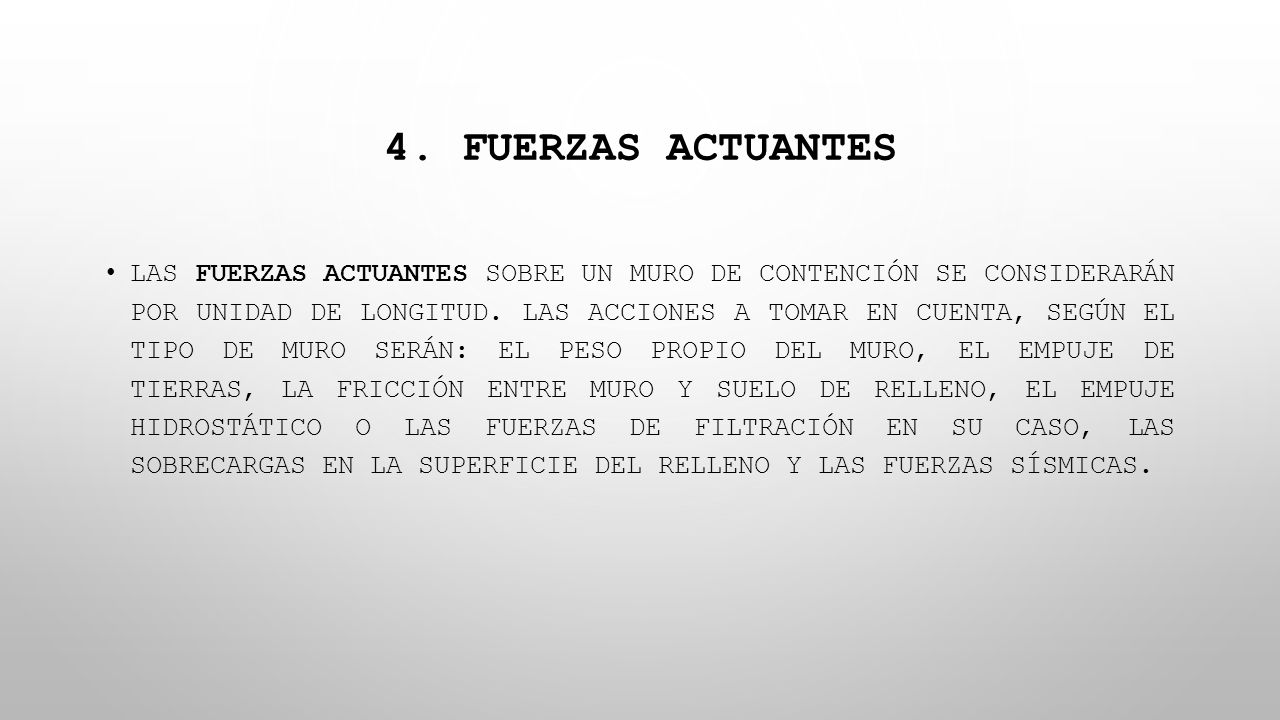

8 4. FUERZAS ACTUANTES LAS FUERZAS ACTUANTES SOBRE UN MURO DE CONTENCIÓN SE CONSIDERARÁN POR UNIDAD DE LONGITUD. LAS ACCIONES A TOMAR EN CUENTA, SEGÚN EL TIPO DE MURO SERÁN: EL PESO PROPIO DEL MURO, EL EMPUJE DE TIERRAS, LA FRICCIÓN ENTRE MURO Y SUELO DE RELLENO, EL EMPUJE HIDROSTÁTICO O LAS FUERZAS DE FILTRACIÓN EN SU CASO, LAS SOBRECARGAS EN LA SUPERFICIE DEL RELLENO Y LAS FUERZAS SÍSMICAS.

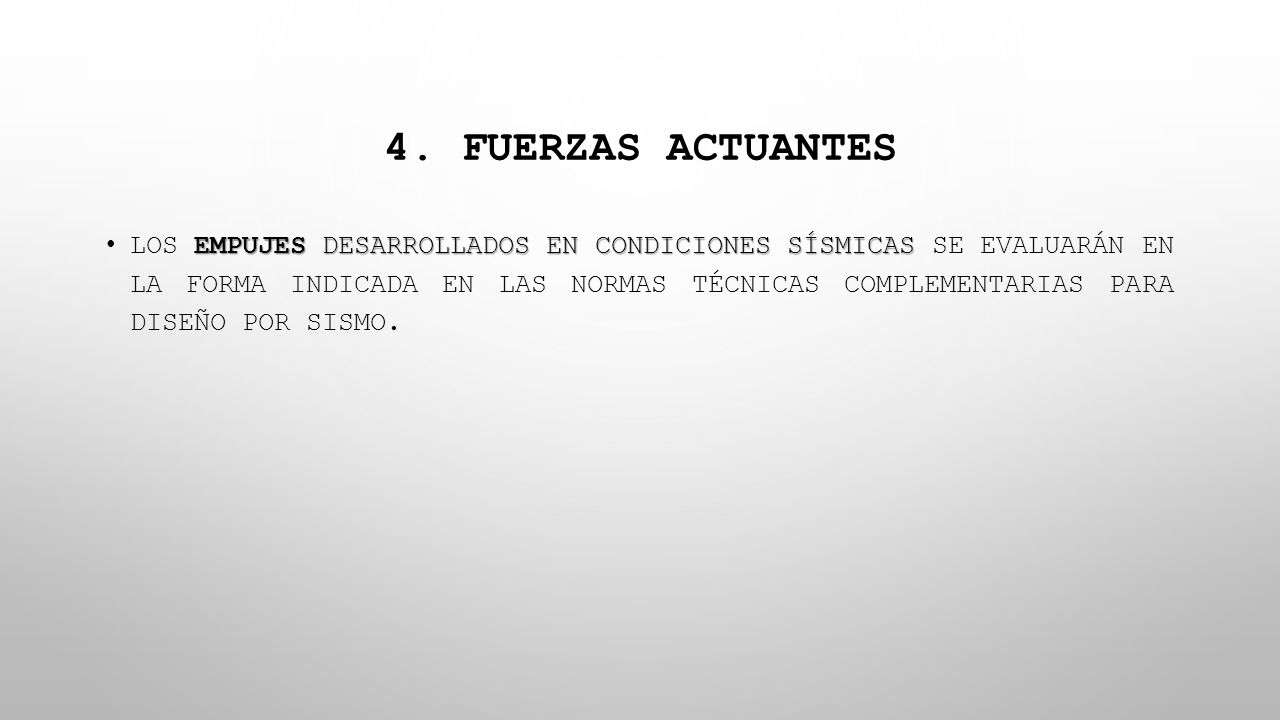

9 4. FUERZAS ACTUANTES EMPUJES DESARROLLADOS EN CONDICIONES SÍSMICAS LOS EMPUJES DESARROLLADOS EN CONDICIONES SÍSMICAS SE EVALUARÁN EN LA FORMA INDICADA EN LAS NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO POR SISMO.

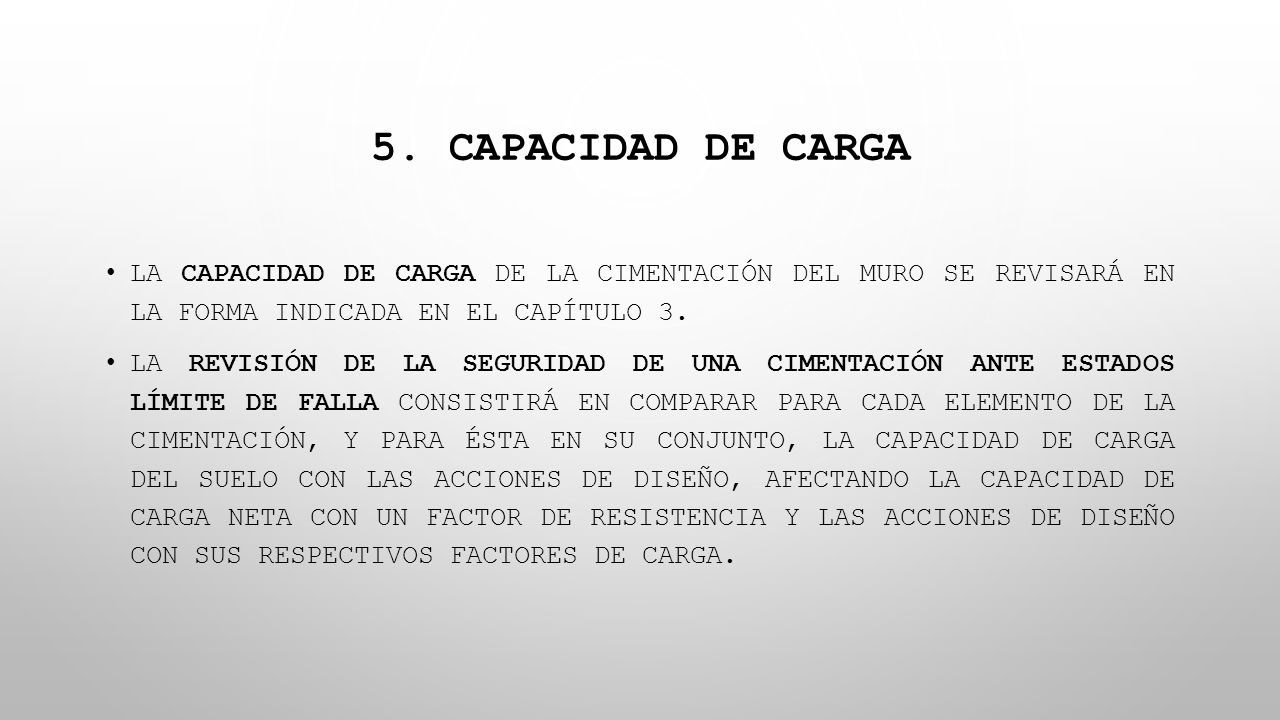

10 5. CAPACIDAD DE CARGA LA CAPACIDAD DE CARGA DE LA CIMENTACIÓN DEL MURO SE REVISARÁ EN LA FORMA INDICADA EN EL CAPÍTULO 3. LA REVISIÓN DE LA SEGURIDAD DE UNA CIMENTACIÓN ANTE ESTADOS LÍMITE DE FALLA CONSISTIRÁ EN COMPARAR PARA CADA ELEMENTO DE LA CIMENTACIÓN, Y PARA ÉSTA EN SU CONJUNTO, LA CAPACIDAD DE CARGA DEL SUELO CON LAS ACCIONES DE DISEÑO, AFECTANDO LA CAPACIDAD DE CARGA NETA CON UN FACTOR DE RESISTENCIA Y LAS ACCIONES DE DISEÑO CON SUS RESPECTIVOS FACTORES DE CARGA.

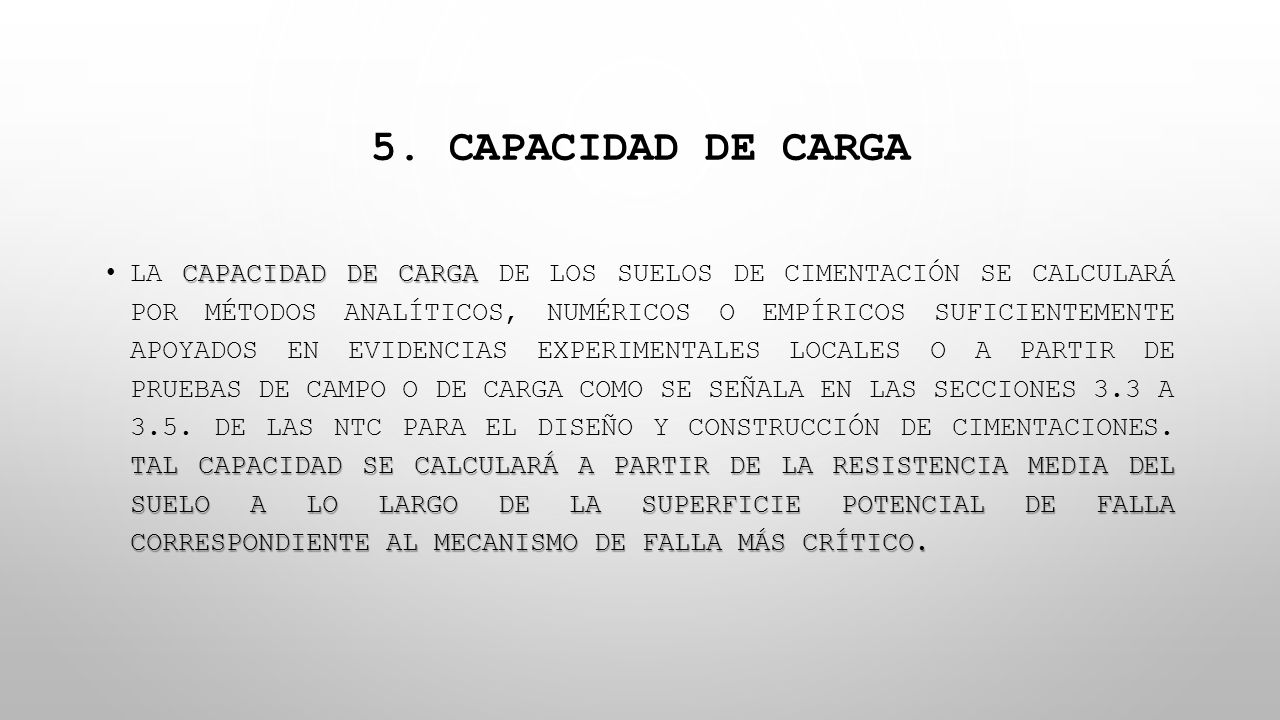

11 5. CAPACIDAD DE CARGA CAPACIDAD DE CARGA TAL CAPACIDAD SE CALCULARÁ A PARTIR DE LA RESISTENCIA MEDIA DEL SUELO A LO LARGO DE LA SUPERFICIE POTENCIAL DE FALLA CORRESPONDIENTE AL MECANISMO DE FALLA MÁS CRÍTICO. LA CAPACIDAD DE CARGA DE LOS SUELOS DE CIMENTACIÓN SE CALCULARÁ POR MÉTODOS ANALÍTICOS, NUMÉRICOS O EMPÍRICOS SUFICIENTEMENTE APOYADOS EN EVIDENCIAS EXPERIMENTALES LOCALES O A PARTIR DE PRUEBAS DE CAMPO O DE CARGA COMO SE SEÑALA EN LAS SECCIONES 3.3 A 3.5. DE LAS NTC PARA EL DISEÑO Y CONSTRUCCIÓN DE CIMENTACIONES. TAL CAPACIDAD SE CALCULARÁ A PARTIR DE LA RESISTENCIA MEDIA DEL SUELO A LO LARGO DE LA SUPERFICIE POTENCIAL DE FALLA CORRESPONDIENTE AL MECANISMO DE FALLA MÁS CRÍTICO.

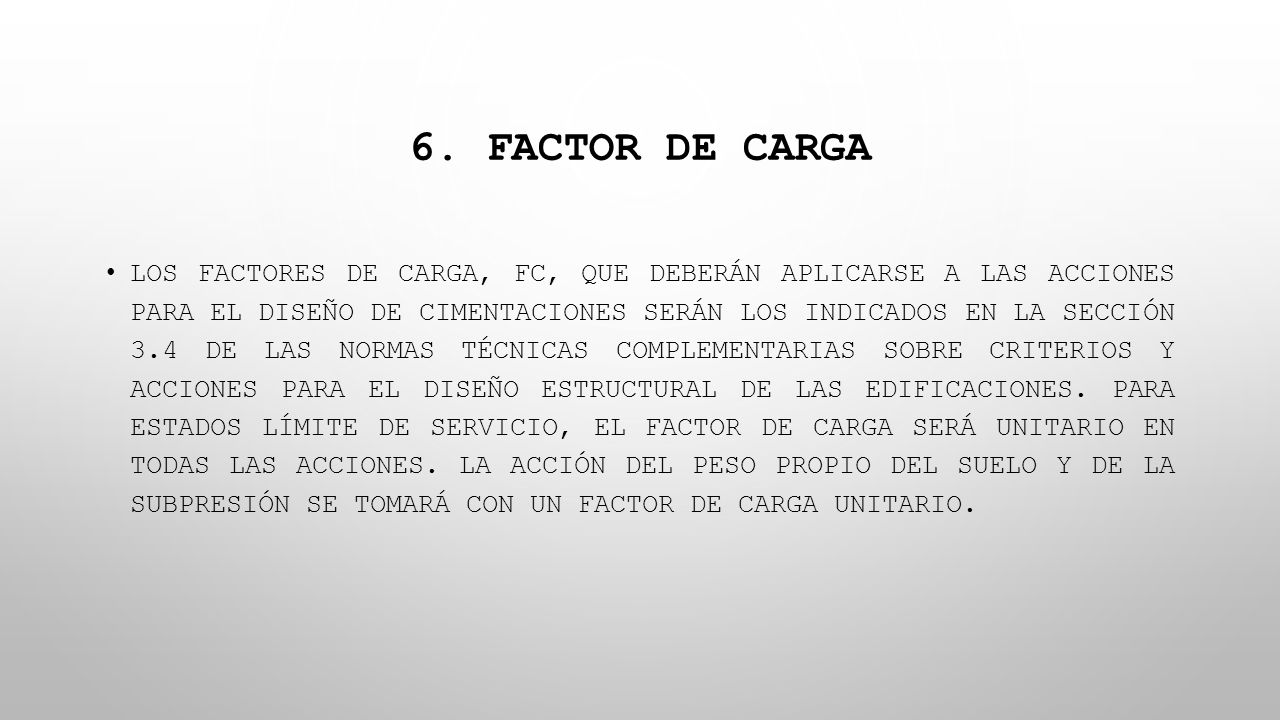

12 6. FACTOR DE CARGA LOS FACTORES DE CARGA, FC, QUE DEBERÁN APLICARSE A LAS ACCIONES PARA EL DISEÑO DE CIMENTACIONES SERÁN LOS INDICADOS EN LA SECCIÓN 3.4 DE LAS NORMAS TÉCNICAS COMPLEMENTARIAS SOBRE CRITERIOS Y ACCIONES PARA EL DISEÑO ESTRUCTURAL DE LAS EDIFICACIONES. PARA ESTADOS LÍMITE DE SERVICIO, EL FACTOR DE CARGA SERÁ UNITARIO EN TODAS LAS ACCIONES. LA ACCIÓN DEL PESO PROPIO DEL SUELO Y DE LA SUBPRESIÓN SE TOMARÁ CON UN FACTOR DE CARGA UNITARIO.

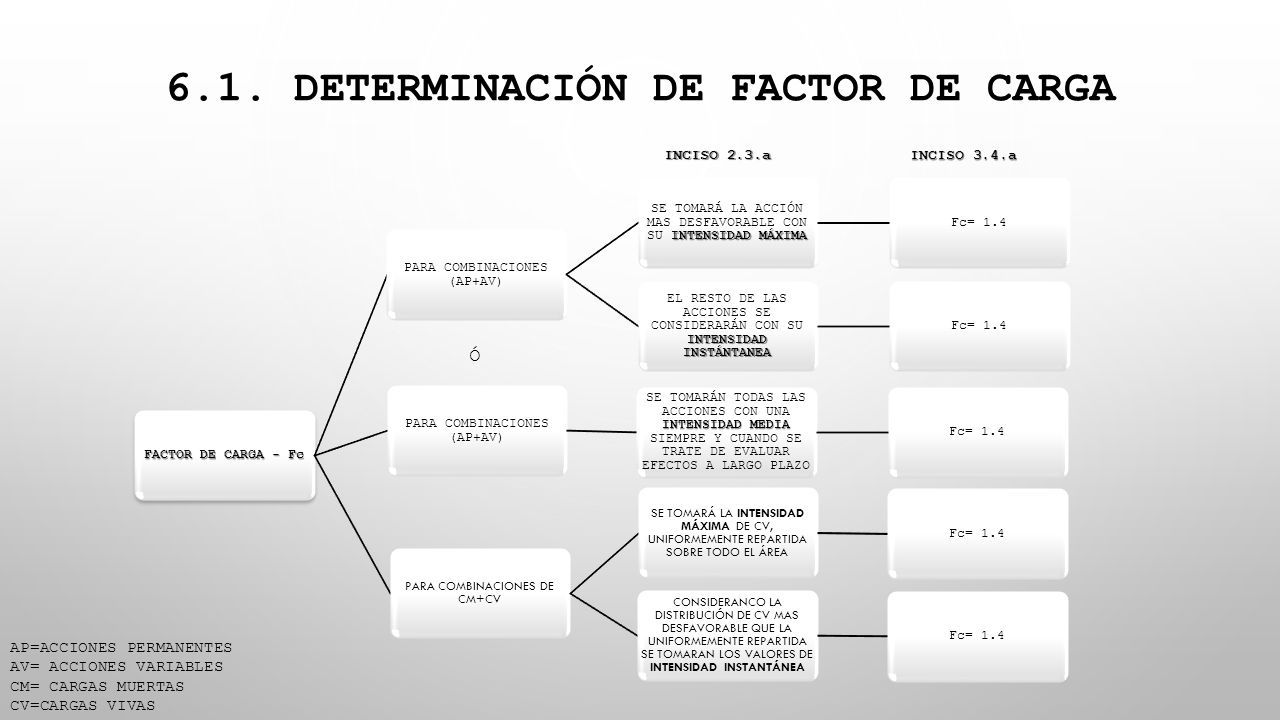

13 6.1. DETERMINACIÓN DE FACTOR DE CARGA FACTOR DE CARGA - Fc PARA COMBINACIONES (AP+AV) INTENSIDAD MÁXIMA SE TOMARÁ LA ACCIÓN MAS DESFAVORABLE CON SU INTENSIDAD MÁXIMA Fc= 1.4 INTENSIDAD INSTÁNTANEA EL RESTO DE LAS ACCIONES SE CONSIDERARÁN CON SU INTENSIDAD INSTÁNTANEA Fc= 1.4 PARA COMBINACIONES DE CM+CV CONSIDERANCO LA DISTRIBUCIÓN DE CV MAS DESFAVORABLE QUE LA UNIFORMEMENTE REPARTIDA SE TOMARAN LOS VALORES DE INTENSIDAD INSTANTÁNEA Fc= 1.4 SE TOMARÁ LA INTENSIDAD MÁXIMA DE CV, UNIFORMEMENTE REPARTIDA SOBRE TODO EL ÁREA Fc= 1.4 PARA COMBINACIONES (AP+AV) INTENSIDAD MEDIA SE TOMARÁN TODAS LAS ACCIONES CON UNA INTENSIDAD MEDIA SIEMPRE Y CUANDO SE TRATE DE EVALUAR EFECTOS A LARGO PLAZO Fc= 1.4 Ó INCISO 2.3.a INCISO 3.4.a AP=ACCIONES PERMANENTES AV= ACCIONES VARIABLES CM= CARGAS MUERTAS CV=CARGAS VIVAS

14 6.1. DETERMINACIÓN DE FACTOR DE CARGA FACTOR DE CARGA - Fc PARA COMBINACIONES (AP+AV) INTENSIDAD MÁXIMA SE TOMARÁ LA ACCIÓN MAS DESFAVORABLE CON SU INTENSIDAD MÁXIMA PARA EDIFICACIONES DEL GRUPO A Fc= 1.5 INTENSIDAD INSTÁNTANEA EL RESTO DE LAS ACCIONES SE CONSIDERARÁN CON SU INTENSIDAD INSTÁNTANEA PARA EDIFICACIONES DEL GRUPO A Fc= 1.5 PARA COMBINACIONES DE CM+CV LA INTENSIDAD MÁXIMA SE TOMARÁ LA INTENSIDAD MÁXIMA DE CV, UNIFORMEMENTE REPARTIDA SOBRE TODO EL ÁREA PARA EDIFICACIONES DEL GRUPO A Fc= 1.5 CONSIDERANCO LA DISTRIBUCIÓN DE CV MAS DESFAVORABLE QUE LA UNIFORMEMENTE REPARTIDA SE TOMARAN LOS VALORES DE INTENSIDAD INSTANTÁNEA PARA EDIFICACIONES DEL GRUPO A Fc= 1.5 PARA COMBINACIONES (AP+AV) INTENSIDAD MEDIA SE TOMARÁN TODAS LAS ACCIONES CON UNA INTENSIDAD MEDIA SIEMPRE Y CUANDO SE TRATE DE EVALUAR EFECTOS A LARGO PLAZO PARA EDIFICACIONES DEL GRUPO A Fc= 1.5 AP=ACCIONES PERMANENTES AV= ACCIONES VARIABLES CM= CARGAS MUERTAS CV=CARGAS VIVAS Ó INCISO 2.3.a INCISO 3.4.a

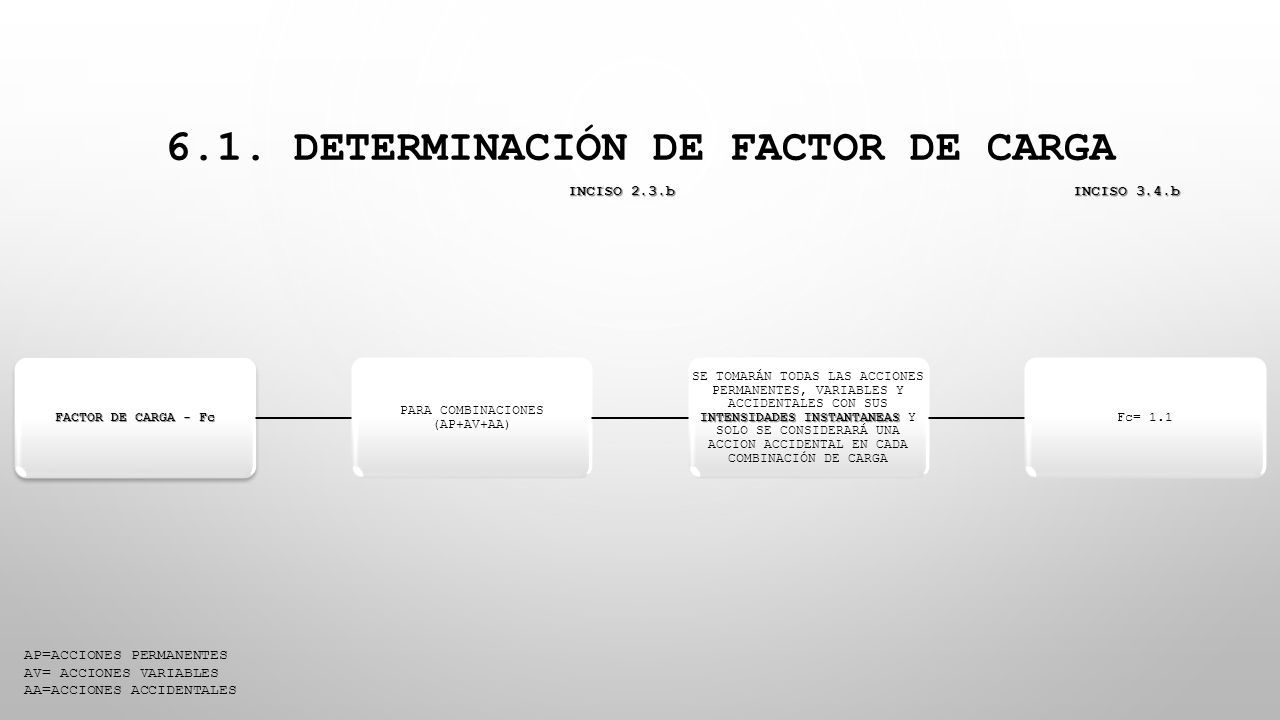

15 6.1. DETERMINACIÓN DE FACTOR DE CARGA FACTOR DE CARGA - Fc PARA COMBINACIONES (AP+AV+AA) INTENSIDADES INSTANTANEAS SE TOMARÁN TODAS LAS ACCIONES PERMANENTES, VARIABLES Y ACCIDENTALES CON SUS INTENSIDADES INSTANTANEAS Y SOLO SE CONSIDERARÁ UNA ACCION ACCIDENTAL EN CADA COMBINACIÓN DE CARGA Fc= 1.1 AP=ACCIONES PERMANENTES AV= ACCIONES VARIABLES AA=ACCIONES ACCIDENTALES INCISO 2.3.b INCISO 3.4.b

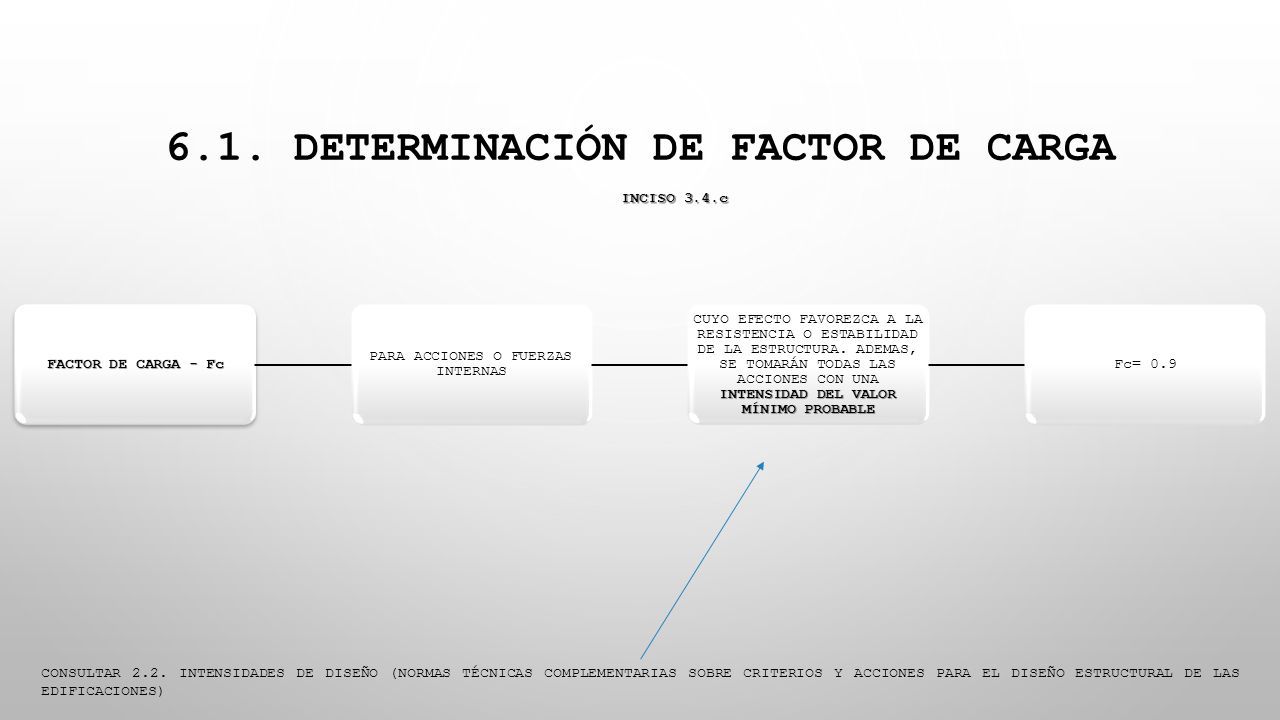

16 6.1. DETERMINACIÓN DE FACTOR DE CARGA FACTOR DE CARGA - Fc PARA ACCIONES O FUERZAS INTERNAS INTENSIDAD DEL VALOR MÍNIMO PROBABLE CUYO EFECTO FAVOREZCA A LA RESISTENCIA O ESTABILIDAD DE LA ESTRUCTURA. ADEMAS, SE TOMARÁN TODAS LAS ACCIONES CON UNA INTENSIDAD DEL VALOR MÍNIMO PROBABLE Fc= 0.9 CONSULTAR 2.2. INTENSIDADES DE DISEÑO (NORMAS TÉCNICAS COMPLEMENTARIAS SOBRE CRITERIOS Y ACCIONES PARA EL DISEÑO ESTRUCTURAL DE LAS EDIFICACIONES) INCISO 3.4.c

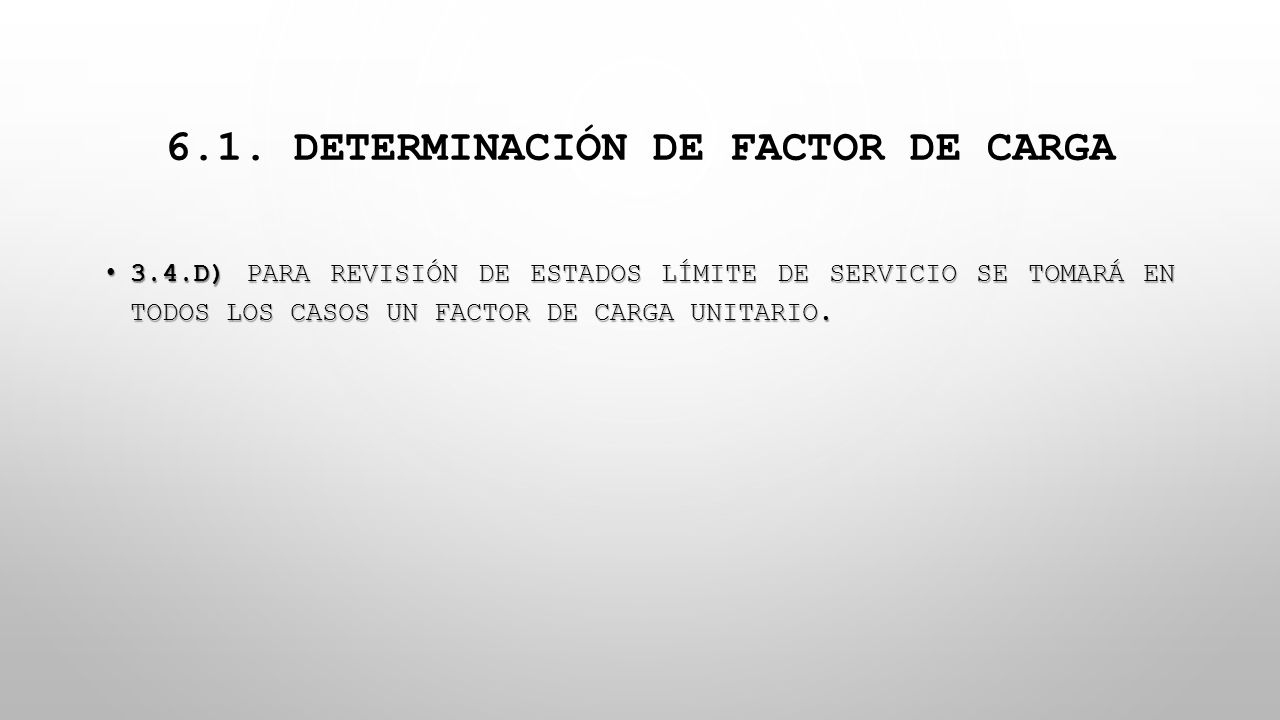

17 6.1. DETERMINACIÓN DE FACTOR DE CARGA 3.4.D) PARA REVISIÓN DE ESTADOS LÍMITE DE SERVICIO SE TOMARÁ EN TODOS LOS CASOS UN FACTOR DE CARGA UNITARIO. 3.4.D) PARA REVISIÓN DE ESTADOS LÍMITE DE SERVICIO SE TOMARÁ EN TODOS LOS CASOS UN FACTOR DE CARGA UNITARIO.

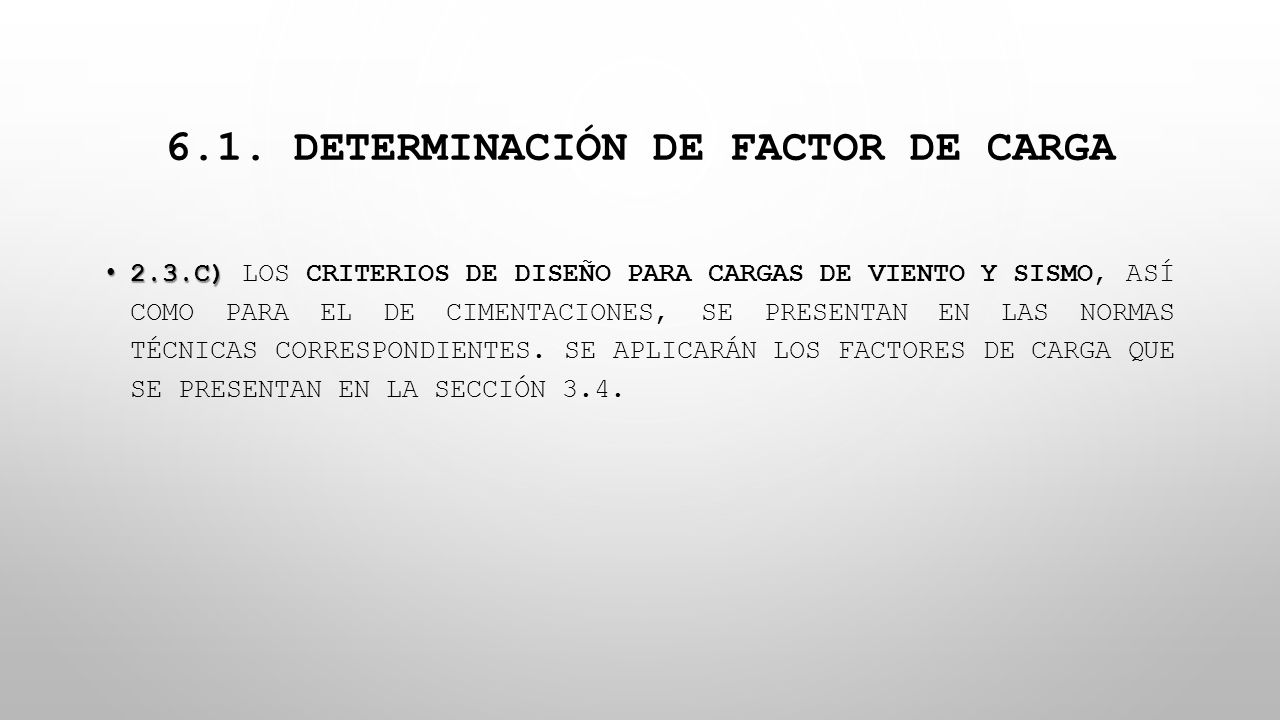

18 6.1. DETERMINACIÓN DE FACTOR DE CARGA 2.3.C) 2.3.C) LOS CRITERIOS DE DISEÑO PARA CARGAS DE VIENTO Y SISMO, ASÍ COMO PARA EL DE CIMENTACIONES, SE PRESENTAN EN LAS NORMAS TÉCNICAS CORRESPONDIENTES. SE APLICARÁN LOS FACTORES DE CARGA QUE SE PRESENTAN EN LA SECCIÓN 3.4.

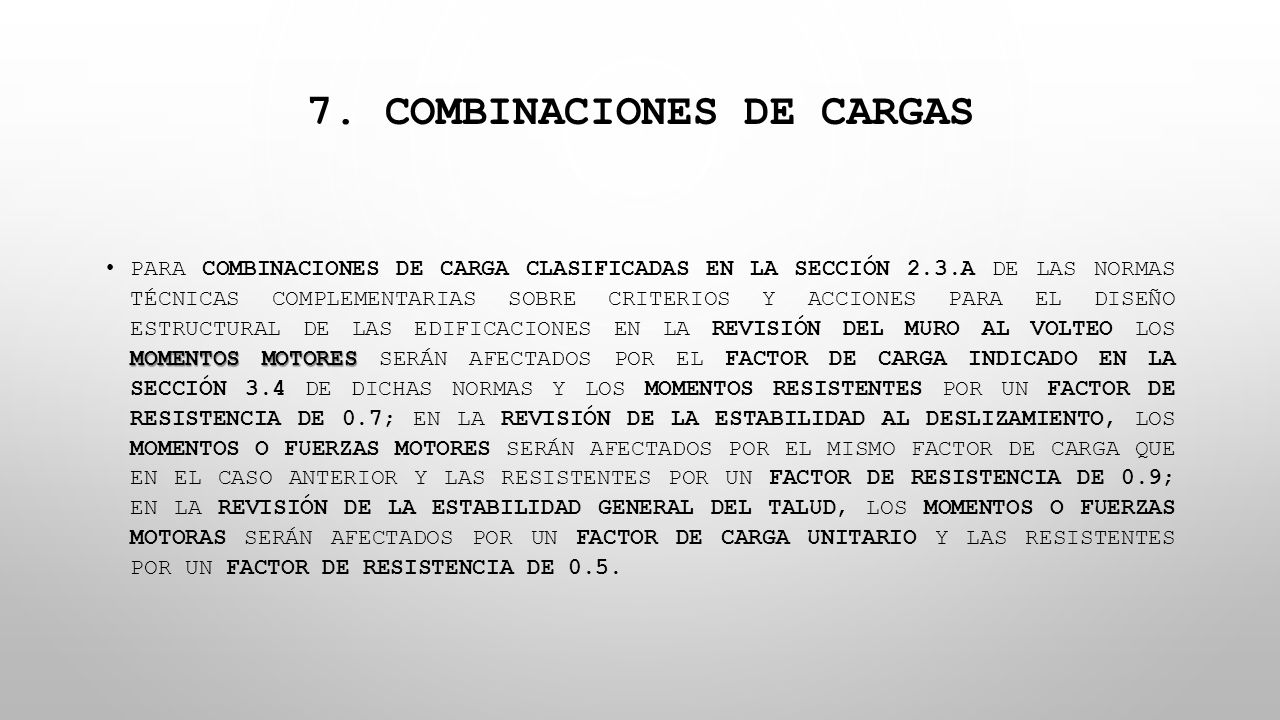

19 7. COMBINACIONES DE CARGAS MOMENTOS MOTORES PARA COMBINACIONES DE CARGA CLASIFICADAS EN LA SECCIÓN 2.3.A DE LAS NORMAS TÉCNICAS COMPLEMENTARIAS SOBRE CRITERIOS Y ACCIONES PARA EL DISEÑO ESTRUCTURAL DE LAS EDIFICACIONES EN LA REVISIÓN DEL MURO AL VOLTEO LOS MOMENTOS MOTORES SERÁN AFECTADOS POR EL FACTOR DE CARGA INDICADO EN LA SECCIÓN 3.4 DE DICHAS NORMAS Y LOS MOMENTOS RESISTENTES POR UN FACTOR DE RESISTENCIA DE 0.7; EN LA REVISIÓN DE LA ESTABILIDAD AL DESLIZAMIENTO, LOS MOMENTOS O FUERZAS MOTORES SERÁN AFECTADOS POR EL MISMO FACTOR DE CARGA QUE EN EL CASO ANTERIOR Y LAS RESISTENTES POR UN FACTOR DE RESISTENCIA DE 0.9; EN LA REVISIÓN DE LA ESTABILIDAD GENERAL DEL TALUD, LOS MOMENTOS O FUERZAS MOTORAS SERÁN AFECTADOS POR UN FACTOR DE CARGA UNITARIO Y LAS RESISTENTES POR UN FACTOR DE RESISTENCIA DE 0.5.

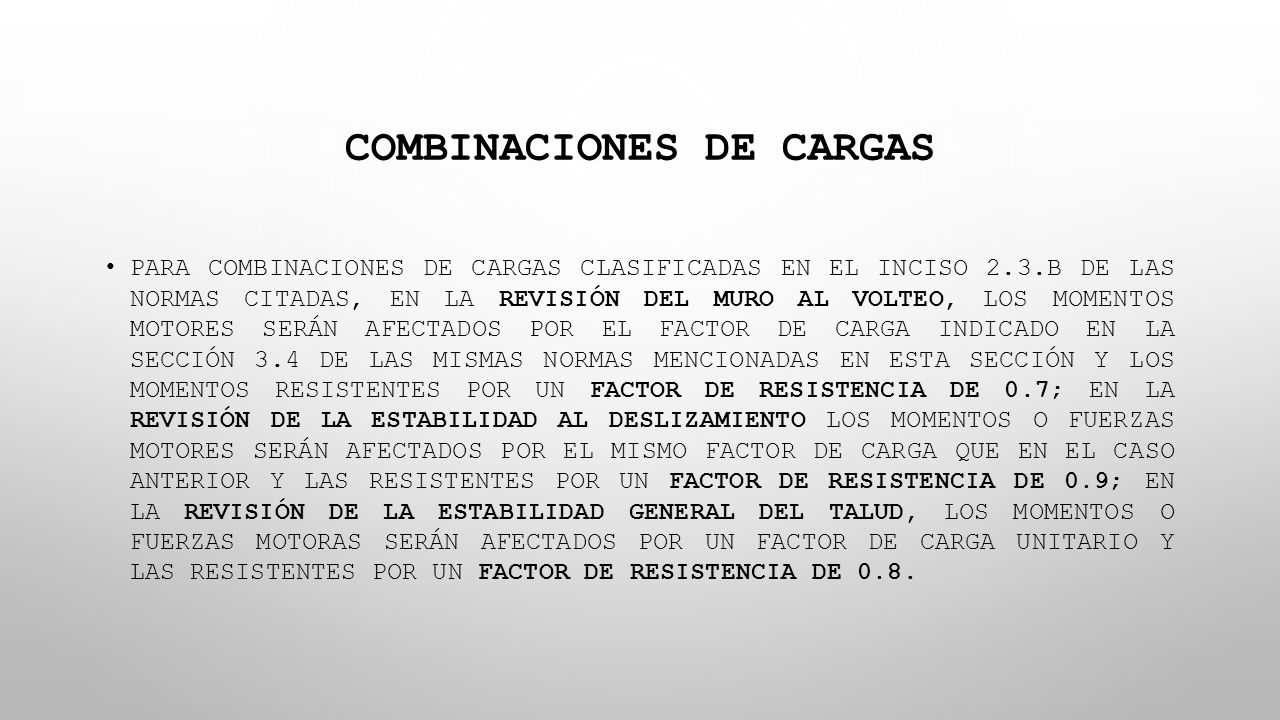

20 COMBINACIONES DE CARGAS PARA COMBINACIONES DE CARGAS CLASIFICADAS EN EL INCISO 2.3.B DE LAS NORMAS CITADAS, EN LA REVISIÓN DEL MURO AL VOLTEO, LOS MOMENTOS MOTORES SERÁN AFECTADOS POR EL FACTOR DE CARGA INDICADO EN LA SECCIÓN 3.4 DE LAS MISMAS NORMAS MENCIONADAS EN ESTA SECCIÓN Y LOS MOMENTOS RESISTENTES POR UN FACTOR DE RESISTENCIA DE 0.7; EN LA REVISIÓN DE LA ESTABILIDAD AL DESLIZAMIENTO LOS MOMENTOS O FUERZAS MOTORES SERÁN AFECTADOS POR EL MISMO FACTOR DE CARGA QUE EN EL CASO ANTERIOR Y LAS RESISTENTES POR UN FACTOR DE RESISTENCIA DE 0.9; EN LA REVISIÓN DE LA ESTABILIDAD GENERAL DEL TALUD, LOS MOMENTOS O FUERZAS MOTORAS SERÁN AFECTADOS POR UN FACTOR DE CARGA UNITARIO Y LAS RESISTENTES POR UN FACTOR DE RESISTENCIA DE 0.8.

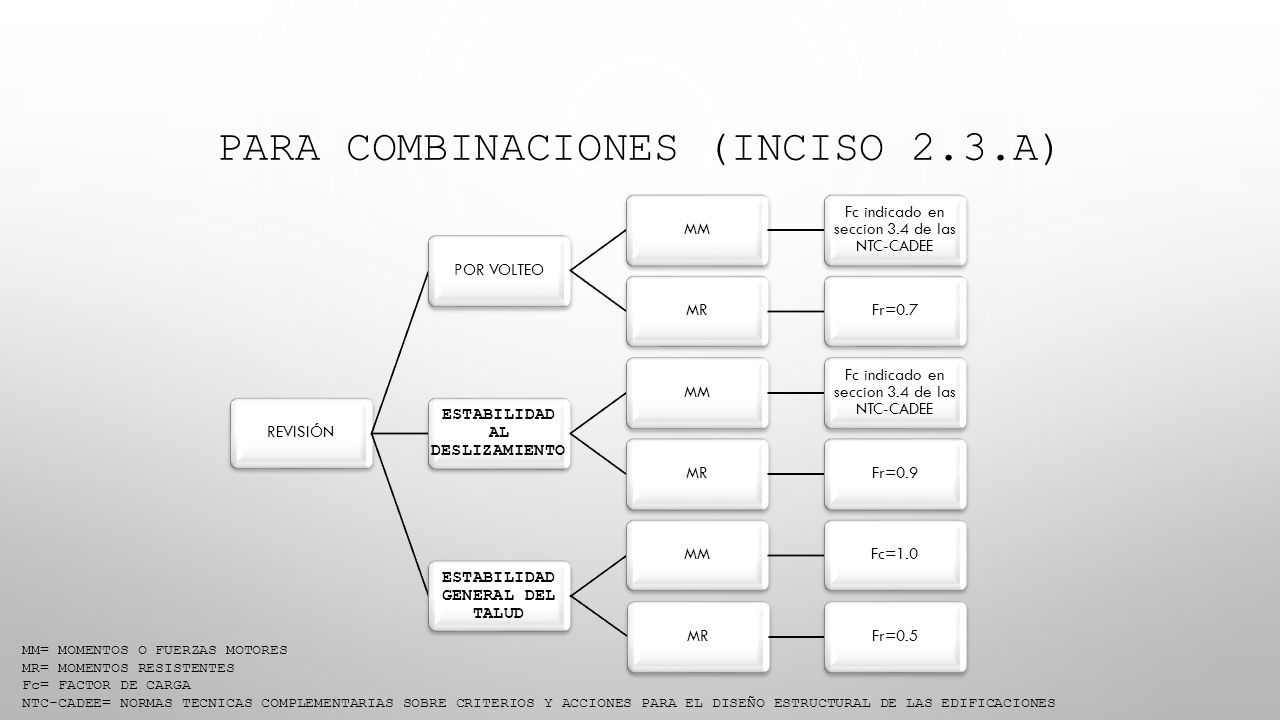

21 PARA COMBINACIONES (INCISO 2.3.A) REVISIÓNPOR VOLTEOMM Fc indicado en seccion 3.4 de las NTC-CADEE MRFr=0.7 ESTABILIDAD AL DESLIZAMIENTO MM Fc indicado en seccion 3.4 de las NTC-CADEE MRFr=0.9 ESTABILIDAD GENERAL DEL TALUD MMFc=1.0MRFr=0.5 MM= MOMENTOS O FUERZAS MOTORES MR= MOMENTOS RESISTENTES Fc= FACTOR DE CARGA NTC-CADEE= NORMAS TECNICAS COMPLEMENTARIAS SOBRE CRITERIOS Y ACCIONES PARA EL DISEÑO ESTRUCTURAL DE LAS EDIFICACIONES

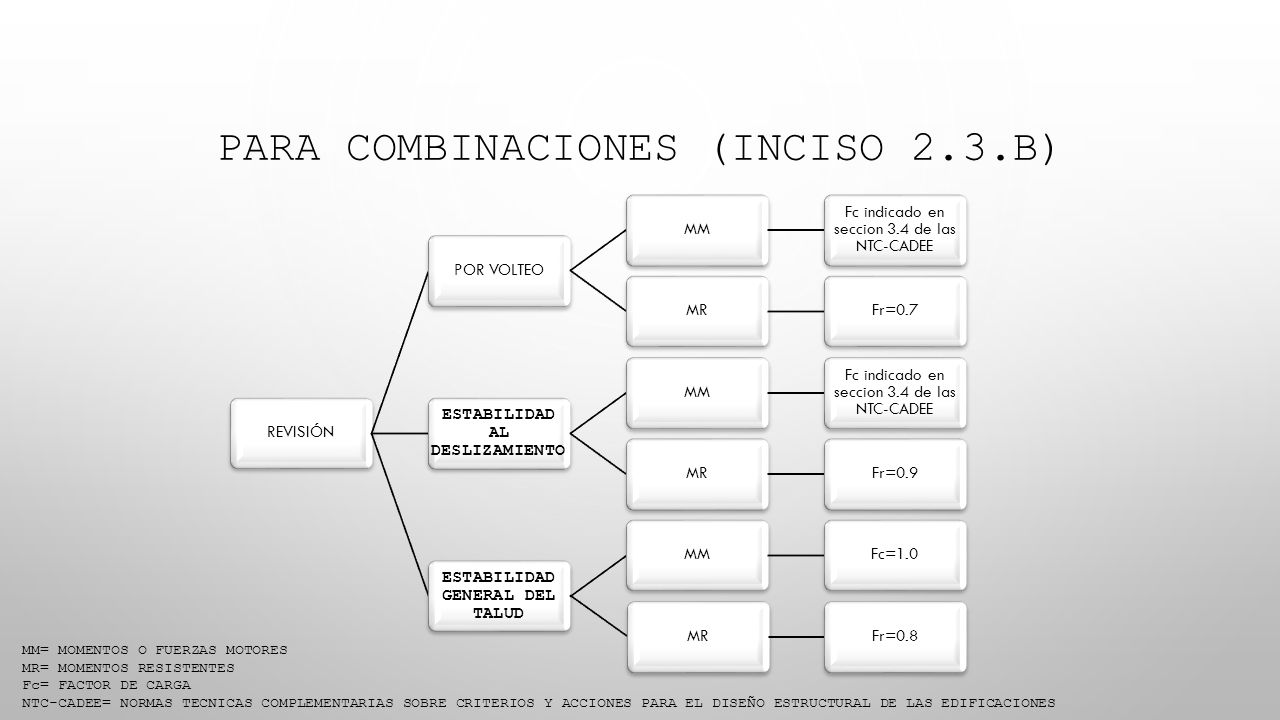

22 PARA COMBINACIONES (INCISO 2.3.B) REVISIÓNPOR VOLTEOMM Fc indicado en seccion 3.4 de las NTC-CADEE MRFr=0.7 ESTABILIDAD AL DESLIZAMIENTO MM Fc indicado en seccion 3.4 de las NTC-CADEE MRFr=0.9 ESTABILIDAD GENERAL DEL TALUD MMFc=1.0MRFr=0.8 MM= MOMENTOS O FUERZAS MOTORES MR= MOMENTOS RESISTENTES Fc= FACTOR DE CARGA NTC-CADEE= NORMAS TECNICAS COMPLEMENTARIAS SOBRE CRITERIOS Y ACCIONES PARA EL DISEÑO ESTRUCTURAL DE LAS EDIFICACIONES

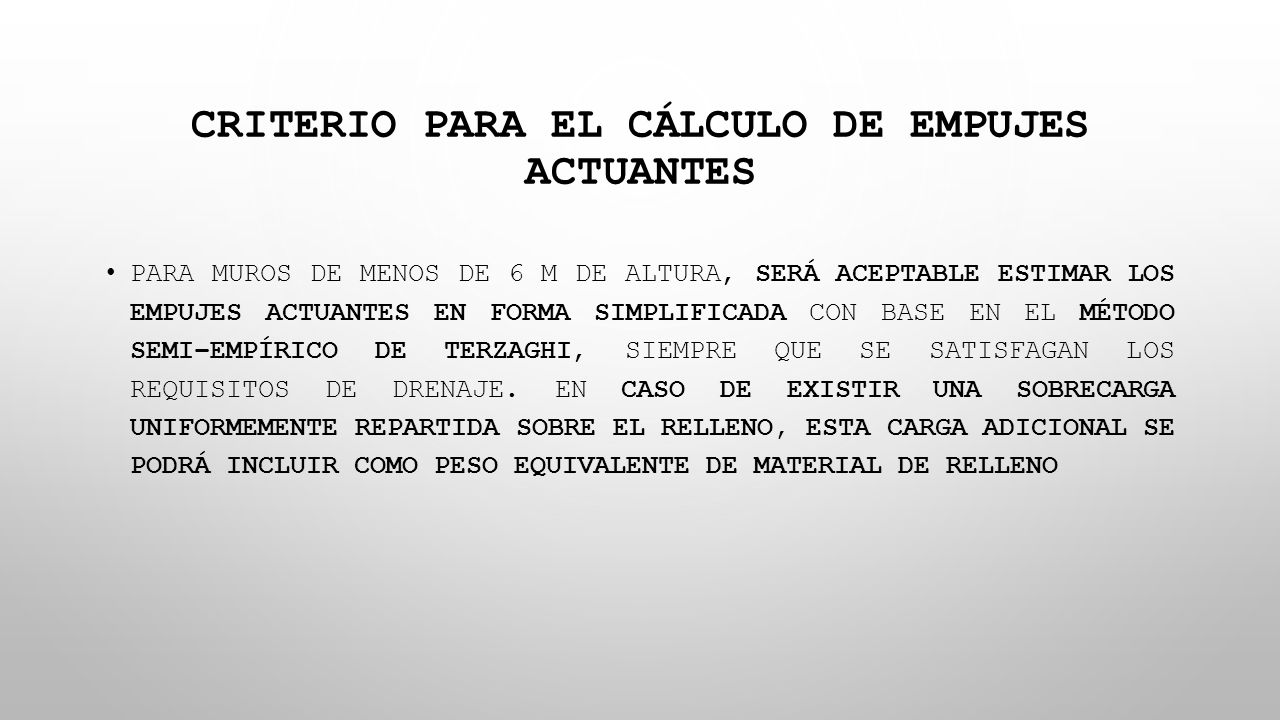

23 CRITERIO PARA EL CÁLCULO DE EMPUJES ACTUANTES PARA MUROS DE MENOS DE 6 M DE ALTURA, SERÁ ACEPTABLE ESTIMAR LOS EMPUJES ACTUANTES EN FORMA SIMPLIFICADA CON BASE EN EL MÉTODO SEMI–EMPÍRICO DE TERZAGHI, SIEMPRE QUE SE SATISFAGAN LOS REQUISITOS DE DRENAJE. EN CASO DE EXISTIR UNA SOBRECARGA UNIFORMEMENTE REPARTIDA SOBRE EL RELLENO, ESTA CARGA ADICIONAL SE PODRÁ INCLUIR COMO PESO EQUIVALENTE DE MATERIAL DE RELLENO

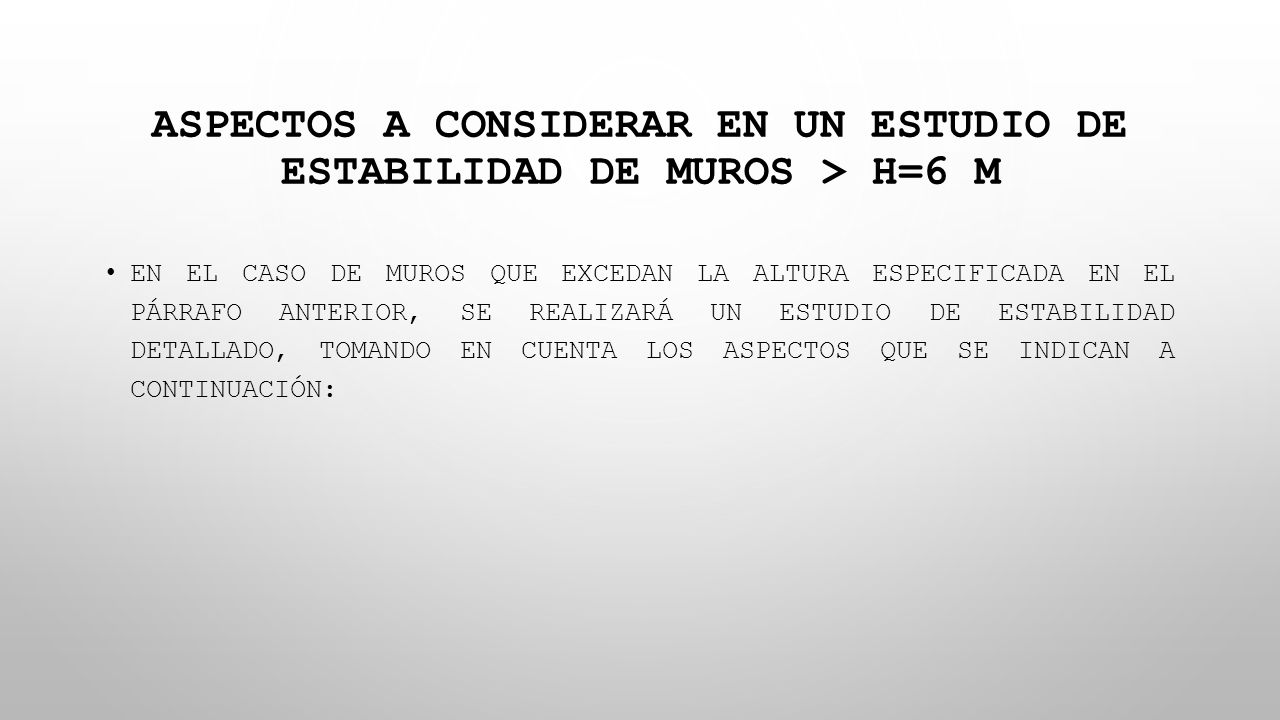

24 ASPECTOS A CONSIDERAR EN UN ESTUDIO DE ESTABILIDAD DE MUROS > H=6 M EN EL CASO DE MUROS QUE EXCEDAN LA ALTURA ESPECIFICADA EN EL PÁRRAFO ANTERIOR, SE REALIZARÁ UN ESTUDIO DE ESTABILIDAD DETALLADO, TOMANDO EN CUENTA LOS ASPECTOS QUE SE INDICAN A CONTINUACIÓN:

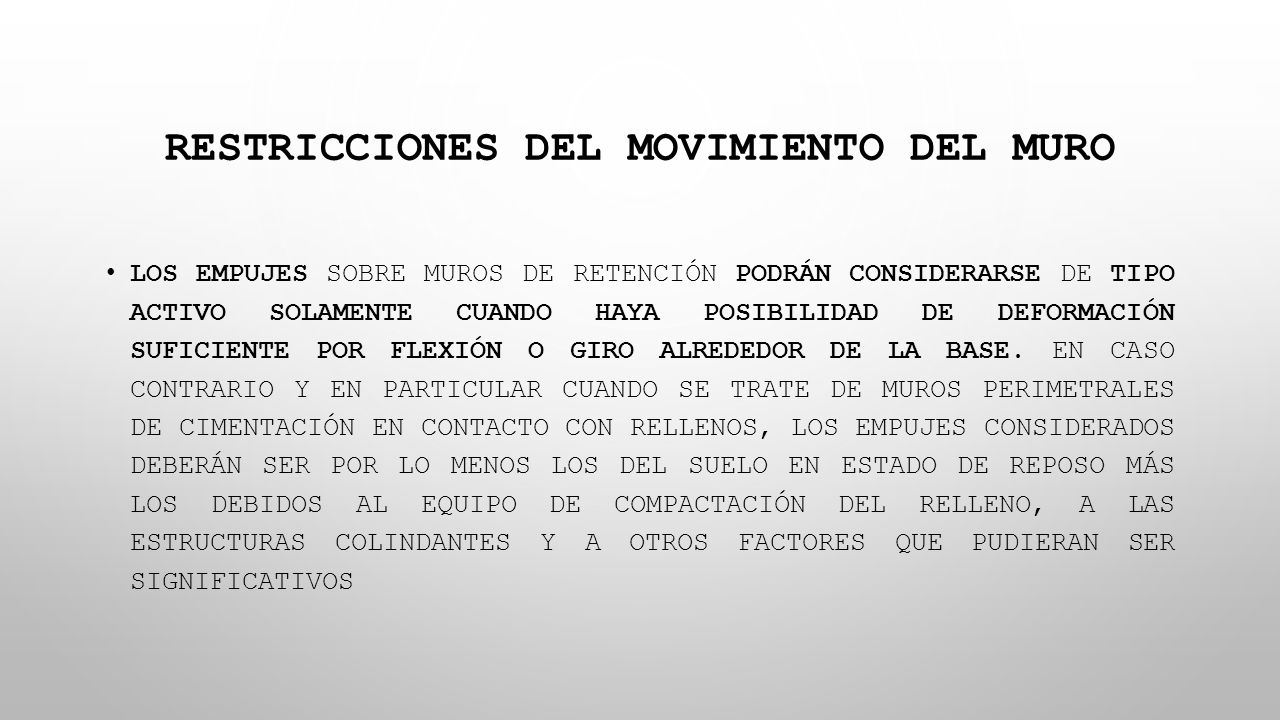

25 RESTRICCIONES DEL MOVIMIENTO DEL MURO LOS EMPUJES SOBRE MUROS DE RETENCIÓN PODRÁN CONSIDERARSE DE TIPO ACTIVO SOLAMENTE CUANDO HAYA POSIBILIDAD DE DEFORMACIÓN SUFICIENTE POR FLEXIÓN O GIRO ALREDEDOR DE LA BASE. EN CASO CONTRARIO Y EN PARTICULAR CUANDO SE TRATE DE MUROS PERIMETRALES DE CIMENTACIÓN EN CONTACTO CON RELLENOS, LOS EMPUJES CONSIDERADOS DEBERÁN SER POR LO MENOS LOS DEL SUELO EN ESTADO DE REPOSO MÁS LOS DEBIDOS AL EQUIPO DE COMPACTACIÓN DEL RELLENO, A LAS ESTRUCTURAS COLINDANTES Y A OTROS FACTORES QUE PUDIERAN SER SIGNIFICATIVOS

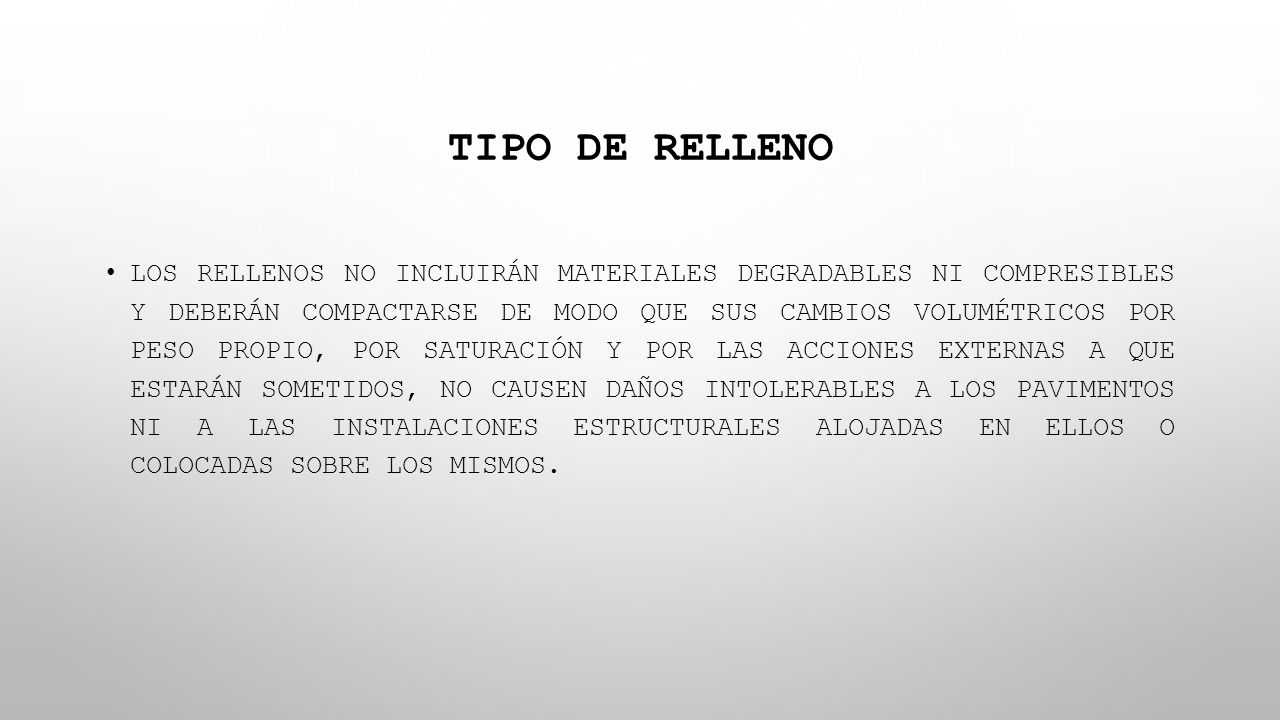

26 TIPO DE RELLENO LOS RELLENOS NO INCLUIRÁN MATERIALES DEGRADABLES NI COMPRESIBLES Y DEBERÁN COMPACTARSE DE MODO QUE SUS CAMBIOS VOLUMÉTRICOS POR PESO PROPIO, POR SATURACIÓN Y POR LAS ACCIONES EXTERNAS A QUE ESTARÁN SOMETIDOS, NO CAUSEN DAÑOS INTOLERABLES A LOS PAVIMENTOS NI A LAS INSTALACIONES ESTRUCTURALES ALOJADAS EN ELLOS O COLOCADAS SOBRE LOS MISMOS.

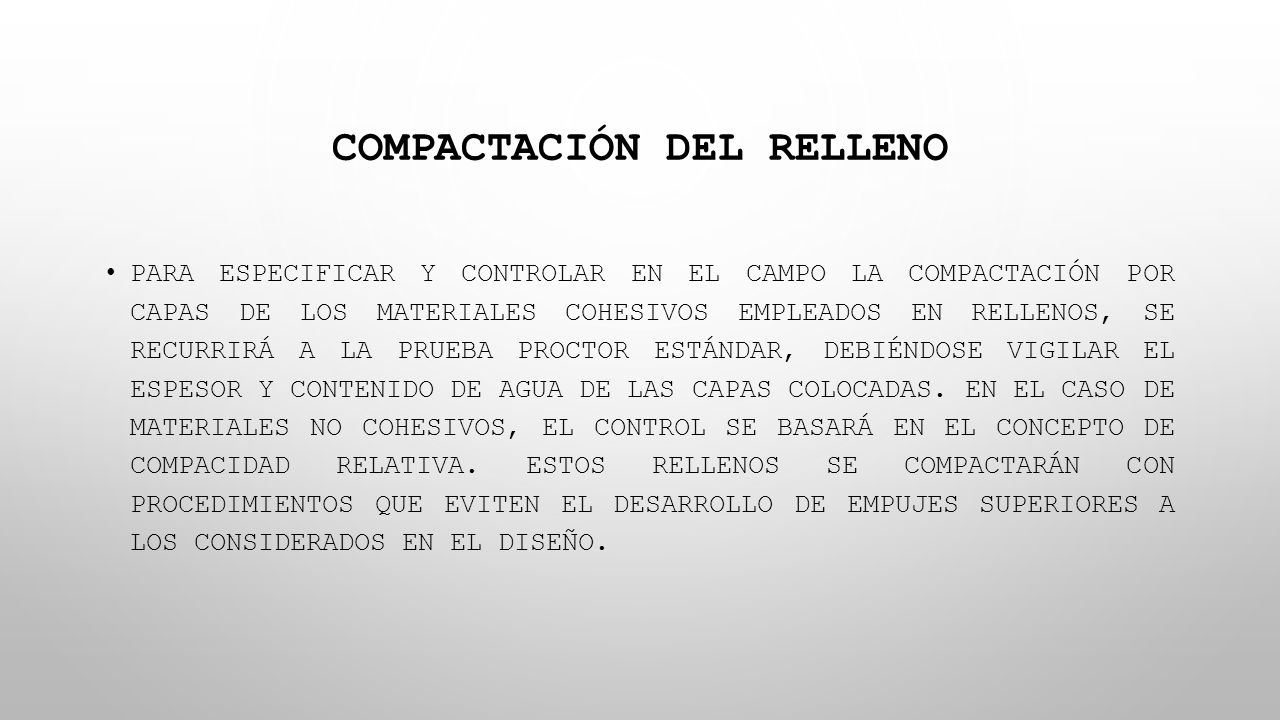

27 COMPACTACIÓN DEL RELLENO PARA ESPECIFICAR Y CONTROLAR EN EL CAMPO LA COMPACTACIÓN POR CAPAS DE LOS MATERIALES COHESIVOS EMPLEADOS EN RELLENOS, SE RECURRIRÁ A LA PRUEBA PROCTOR ESTÁNDAR, DEBIÉNDOSE VIGILAR EL ESPESOR Y CONTENIDO DE AGUA DE LAS CAPAS COLOCADAS. EN EL CASO DE MATERIALES NO COHESIVOS, EL CONTROL SE BASARÁ EN EL CONCEPTO DE COMPACIDAD RELATIVA. ESTOS RELLENOS SE COMPACTARÁN CON PROCEDIMIENTOS QUE EVITEN EL DESARROLLO DE EMPUJES SUPERIORES A LOS CONSIDERADOS EN EL DISEÑO.

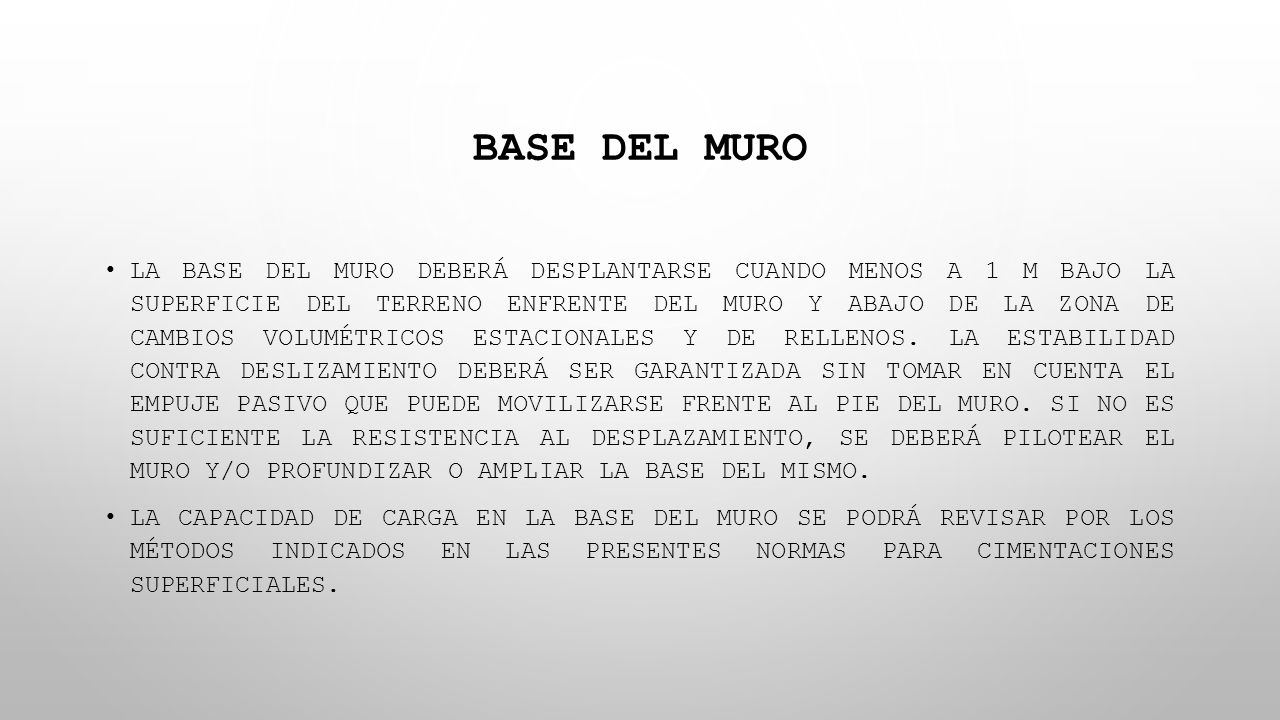

28 BASE DEL MURO LA BASE DEL MURO DEBERÁ DESPLANTARSE CUANDO MENOS A 1 M BAJO LA SUPERFICIE DEL TERRENO ENFRENTE DEL MURO Y ABAJO DE LA ZONA DE CAMBIOS VOLUMÉTRICOS ESTACIONALES Y DE RELLENOS. LA ESTABILIDAD CONTRA DESLIZAMIENTO DEBERÁ SER GARANTIZADA SIN TOMAR EN CUENTA EL EMPUJE PASIVO QUE PUEDE MOVILIZARSE FRENTE AL PIE DEL MURO. SI NO ES SUFICIENTE LA RESISTENCIA AL DESPLAZAMIENTO, SE DEBERÁ PILOTEAR EL MURO Y/O PROFUNDIZAR O AMPLIAR LA BASE DEL MISMO. LA CAPACIDAD DE CARGA EN LA BASE DEL MURO SE PODRÁ REVISAR POR LOS MÉTODOS INDICADOS EN LAS PRESENTES NORMAS PARA CIMENTACIONES SUPERFICIALES.

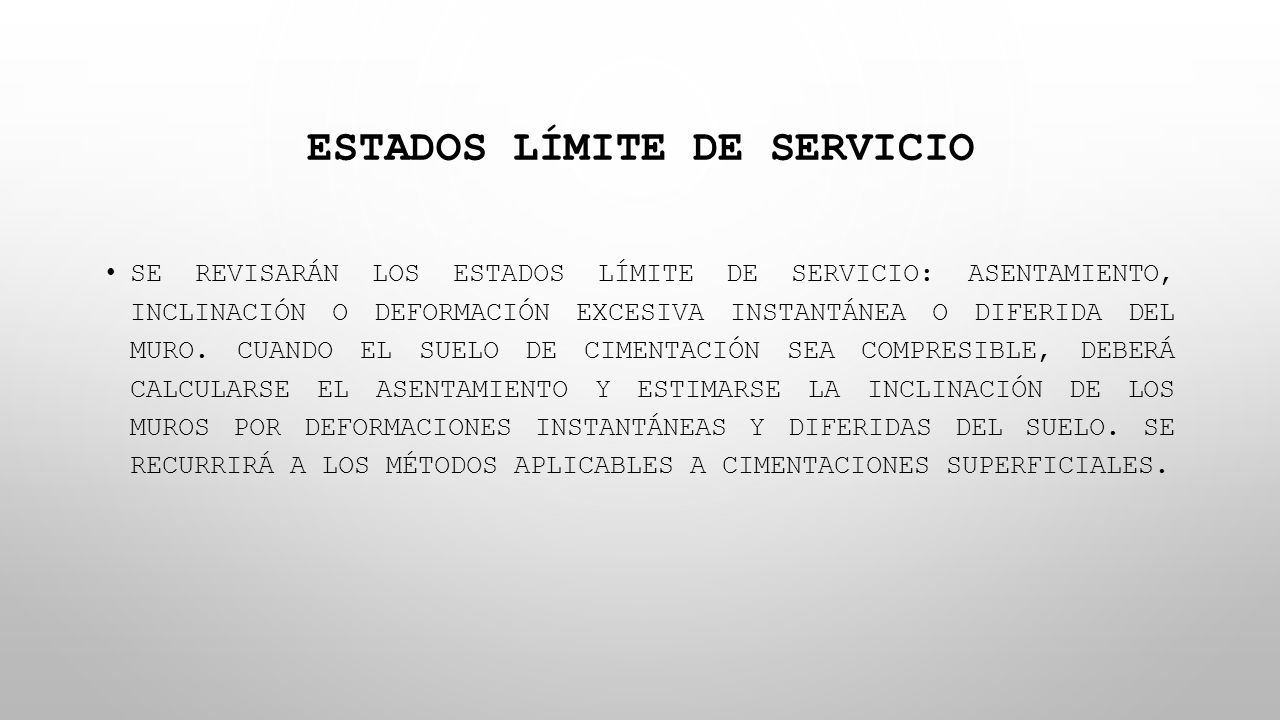

29 ESTADOS LÍMITE DE SERVICIO SE REVISARÁN LOS ESTADOS LÍMITE DE SERVICIO: ASENTAMIENTO, INCLINACIÓN O DEFORMACIÓN EXCESIVA INSTANTÁNEA O DIFERIDA DEL MURO. CUANDO EL SUELO DE CIMENTACIÓN SEA COMPRESIBLE, DEBERÁ CALCULARSE EL ASENTAMIENTO Y ESTIMARSE LA INCLINACIÓN DE LOS MUROS POR DEFORMACIONES INSTANTÁNEAS Y DIFERIDAS DEL SUELO. SE RECURRIRÁ A LOS MÉTODOS APLICABLES A CIMENTACIONES SUPERFICIALES.
