1 Base de datos simples, relaciones Cardinalidad Claves

2 MODELO DE ENTIDAD RELACIÓN (E-R) El modelo E-R o ERD, representa la base de datos conceptual tal como la ve el usuario final. Estos ERD ilustran los tres componentes principales del modelo E-R: Entidades Atributos relaciones.

3 Una entidad esta representada por un rectángulo que contiene el nombre de la entidad(un sustantivo) y en mayúscula. Una atributo esta representada por un circulo u ovalo que contiene el nombre del atributo y en minúsculas.

4 Las relaciones le permite definir la unión o relación entre los elementos almacenados Las relaciones son como las reglas que gobiernan cómo se conectan los datos en la base de datos.

5

6 Una relación es una conexión entre dos tablas de datos. La relación establece cómo se deben relacionar los datos de las dos tablas. Las relaciones se basan en las columnas de cada tabla que contienen los mismos datos

7 Ejemplo…. En los modelos de relación una tabla de clientes y una tabla de pedidos se pueden relacionar para mostrar el nombre del cliente que está asociado a cada pedido. Después de definir las relaciones entre las tablas, es posible filtrar los datos usando las columnas relacionadas y buscar valores en las tablas relacionadas.

8 Es un Vínculo, que permite definir una dependencia entre los conjuntos de dos o más entidades. Definimos que….. Esto es, la relación entre la información contenida en los registros de varias tablas. Cardinalidad se refiere al número máximo de veces que una instancia en una entidad se puede relacionar con instancias de otra entidad

9 La cardinalidad entre entidades se clasifican como: Uno a uno Uno a muchos Muchos a muchos Las relaciones entre entidades siempre operan en ambas direcciones. La clasificación de la relación es difícil de establecer si solo se conoce un lado de la relación.

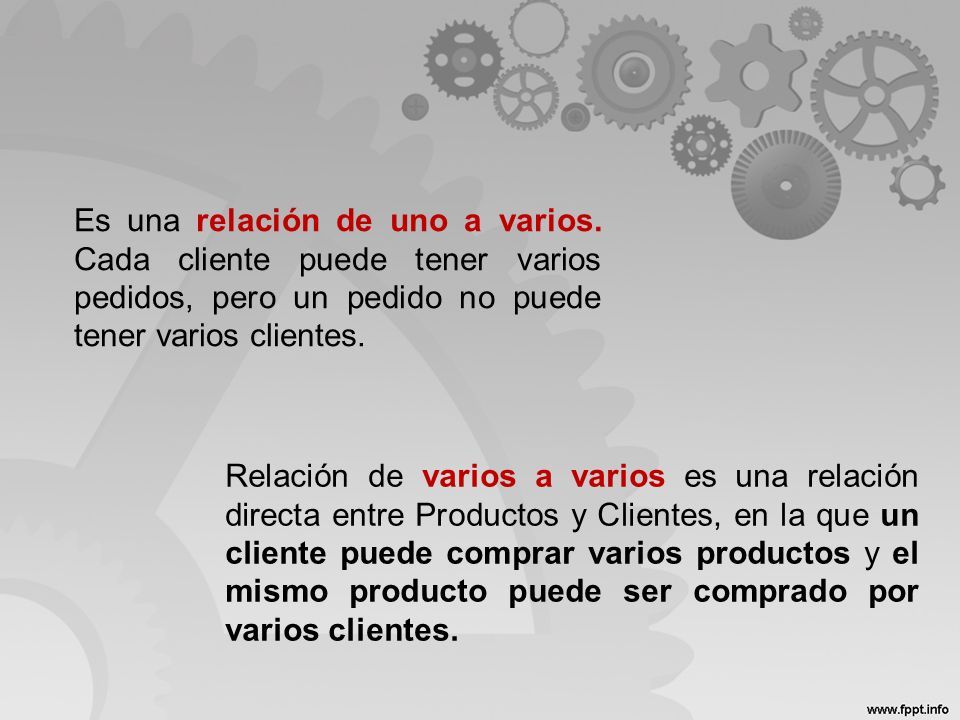

10 Es una relación de uno a varios. Cada cliente puede tener varios pedidos, pero un pedido no puede tener varios clientes. Relación de varios a varios es una relación directa entre Productos y Clientes, en la que un cliente puede comprar varios productos y el mismo producto puede ser comprado por varios clientes.

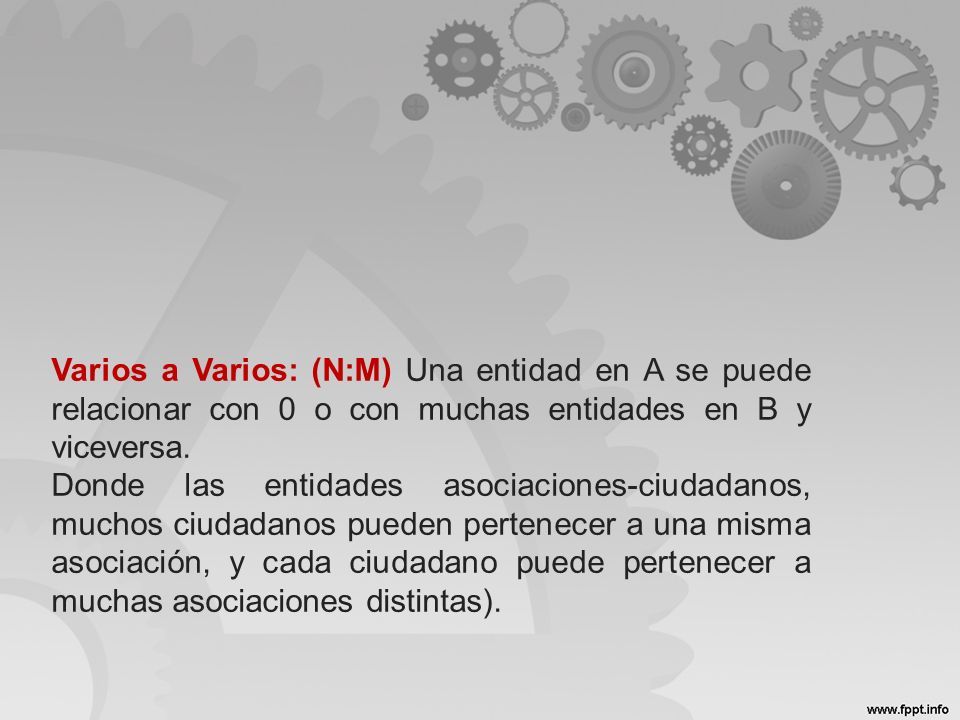

11 Varios a Varios: (N:M) Una entidad en A se puede relacionar con 0 o con muchas entidades en B y viceversa. Donde las entidades asociaciones-ciudadanos, muchos ciudadanos pueden pertenecer a una misma asociación, y cada ciudadano puede pertenecer a muchas asociaciones distintas).

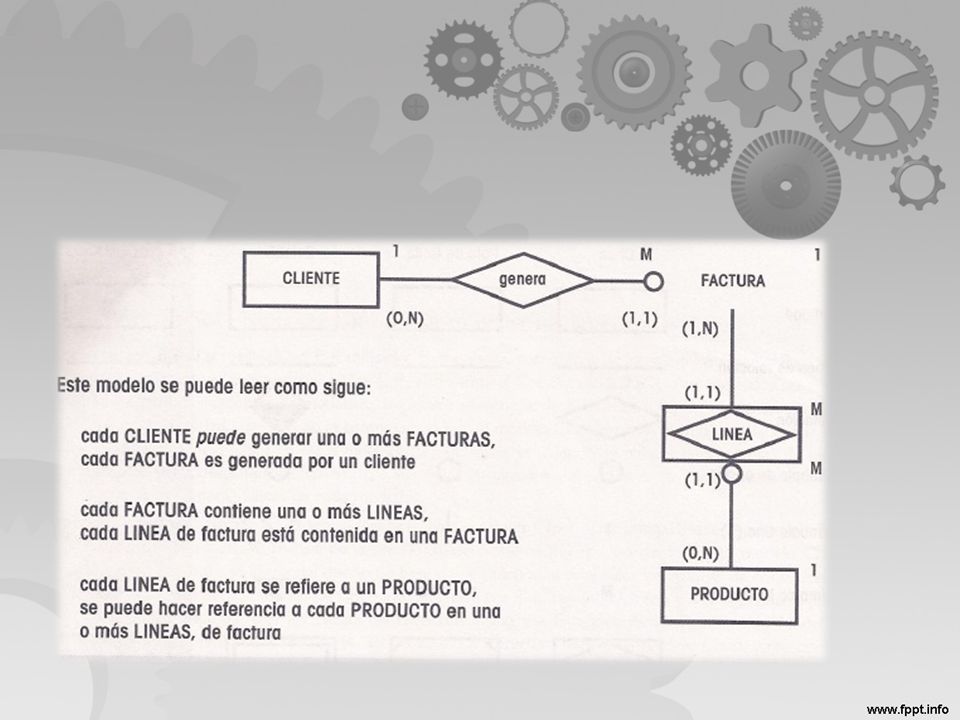

12

13

14 Son una forma de categorizar atributos, los diagramas ER ayudan a los usuarios a modelar sus bases de datos por medio de diversas tablas que aseguran que la base de datos esté organizada y sea eficiente y rápida. Las claves se usan para vincular diversas tablas en una base de datos entre sí de la manera más eficiente posible

15 El concepto de clave suele ser utilizado como sinónimo de llave. Superclave : Es un subconjunto de atributos que permite distinguir unívocamente cada una de las entidades de un conjunto de entidades. Si se añade un atributo al anterior subconjunto, el resultado seguirá siendo una superclave.

16 Clave primaria: Es una clave candidata, elegida por el diseñador de la base de datos, para identificar unívocamente las entidades en un conjunto de entidades. Clave candidata: Dada una superclave, si ésta deja de serlo quitando únicamente uno de los atributos que la componen, entonces ésta es una clave candidata.

17 Los valores de los atributos de una clave, no pueden ser todos iguales para dos o más entidades.
