Daniel Fernando Noé. TARJETA MADRE La placa base, también conocida como tarjeta madre, placa madre o placa principal, es una tarjeta de circuito impreso.

Presentación del tema: "Daniel Fernando Noé. TARJETA MADRE La placa base, también conocida como tarjeta madre, placa madre o placa principal, es una tarjeta de circuito impreso."— Transcripción de la presentación:

1 Daniel Fernando Noé

2

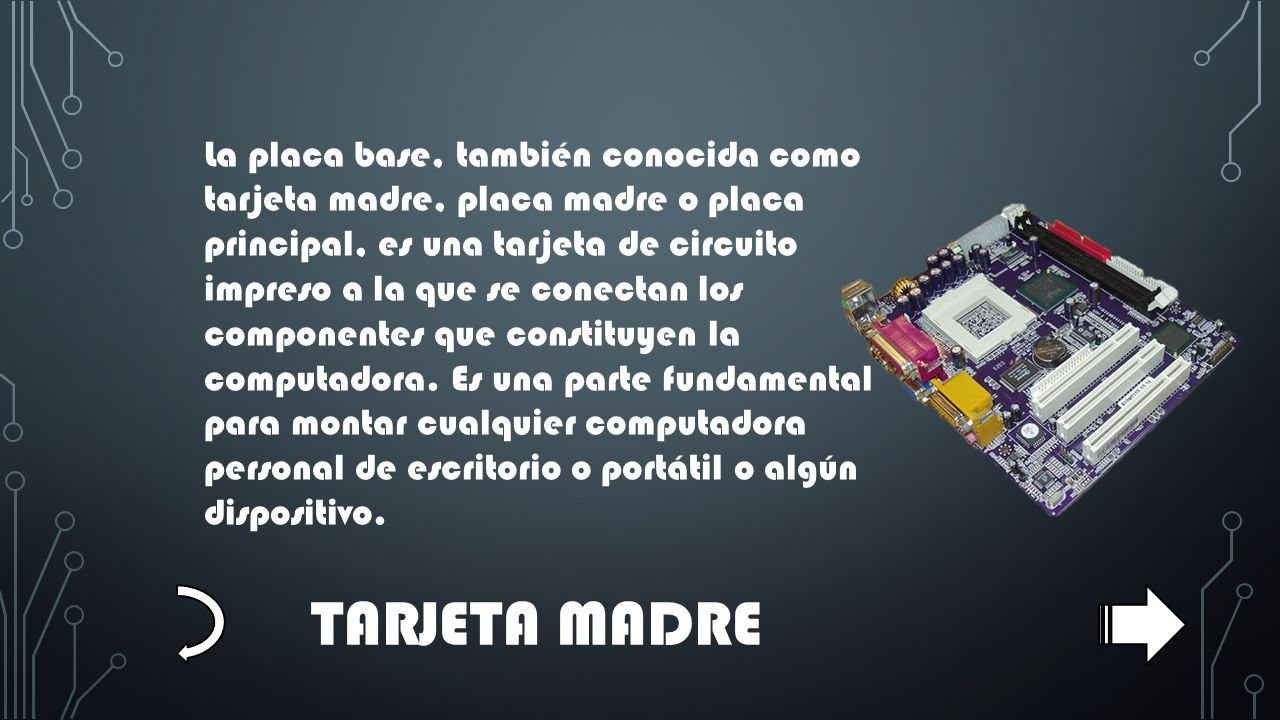

3 TARJETA MADRE La placa base, también conocida como tarjeta madre, placa madre o placa principal, es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora. Es una parte fundamental para montar cualquier computadora personal de escritorio o portátil o algún dispositivo.

4 3. Zócalos de conexión para la memoria RAM La memoria RAM (Random Access Memory, memoria de acceso aleatorio) es el almacén temporal de datos del microprocesador; ahí toma y deposita la información numérica (instrucciones o datos de trabajo) que precisa para sus operaciones; los datos sólo se mantienen mientras la computadora esté alimentada de energía eléctrica, y por ello se pierden cuando el equipo se apaga (tener presente que el dispositivo de base donde se mantiene grabada la información aunque se interrumpa la energía eléctrica, es el disco duro).RAMAccessalmacéndatostrabajooperacionesla computadoraenergía eléctricadisco duro

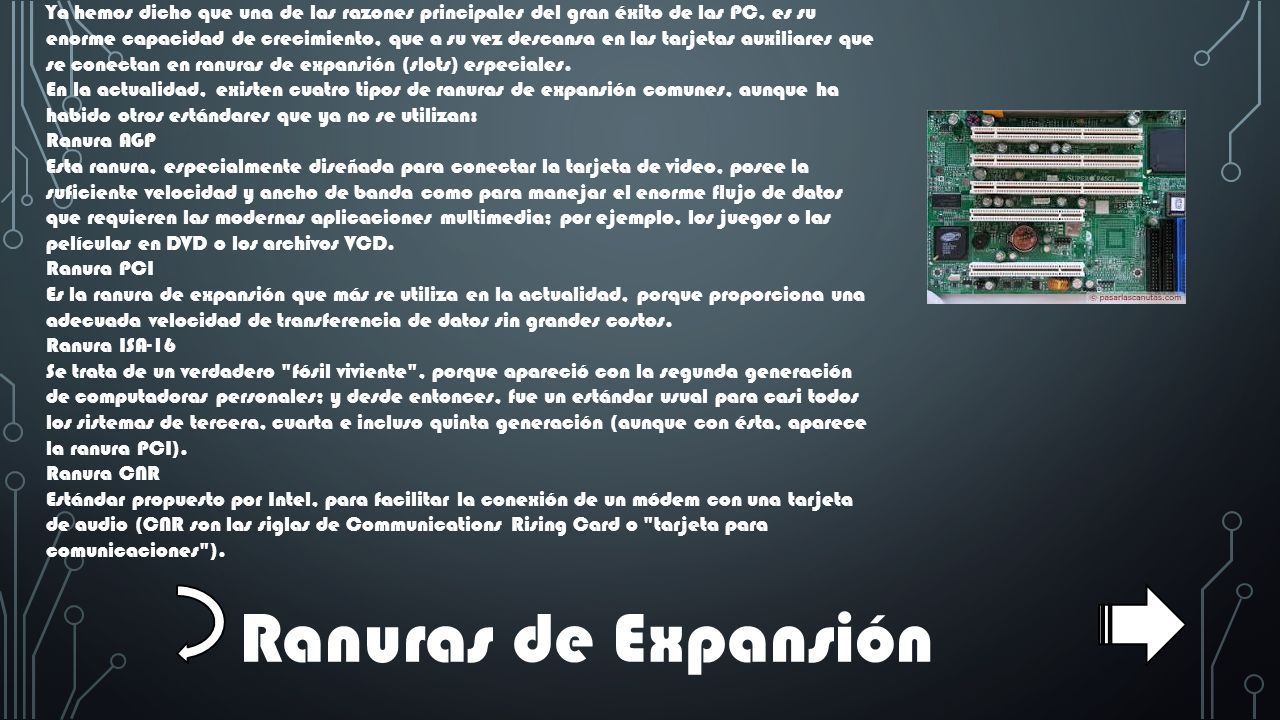

5 Ya hemos dicho que una de las razones principales del gran éxito de las PC, es su enorme capacidad de crecimiento, que a su vez descansa en las tarjetas auxiliares que se conectan en ranuras de expansión (slots) especiales. En la actualidad, existen cuatro tipos de ranuras de expansión comunes, aunque ha habido otros estándares que ya no se utilizan: Ranura AGP Esta ranura, especialmente diseñada para conectar la tarjeta de video, posee la suficiente velocidad y ancho de banda como para manejar el enorme flujo de datos que requieren las modernas aplicaciones multimedia; por ejemplo, los juegos o las películas en DVD o los archivos VCD. Ranura PCI Es la ranura de expansión que más se utiliza en la actualidad, porque proporciona una adecuada velocidad de transferencia de datos sin grandes costos. Ranura ISA-16 Se trata de un verdadero "fósil viviente", porque apareció con la segunda generación de computadoras personales; y desde entonces, fue un estándar usual para casi todos los sistemas de tercera, cuarta e incluso quinta generación (aunque con ésta, aparece la ranura PCI). Ranura CNR Estándar propuesto por Intel, para facilitar la conexión de un módem con una tarjeta de audio (CNR son las siglas de Communications Rising Card o "tarjeta para comunicaciones"). Ranuras de Expansión

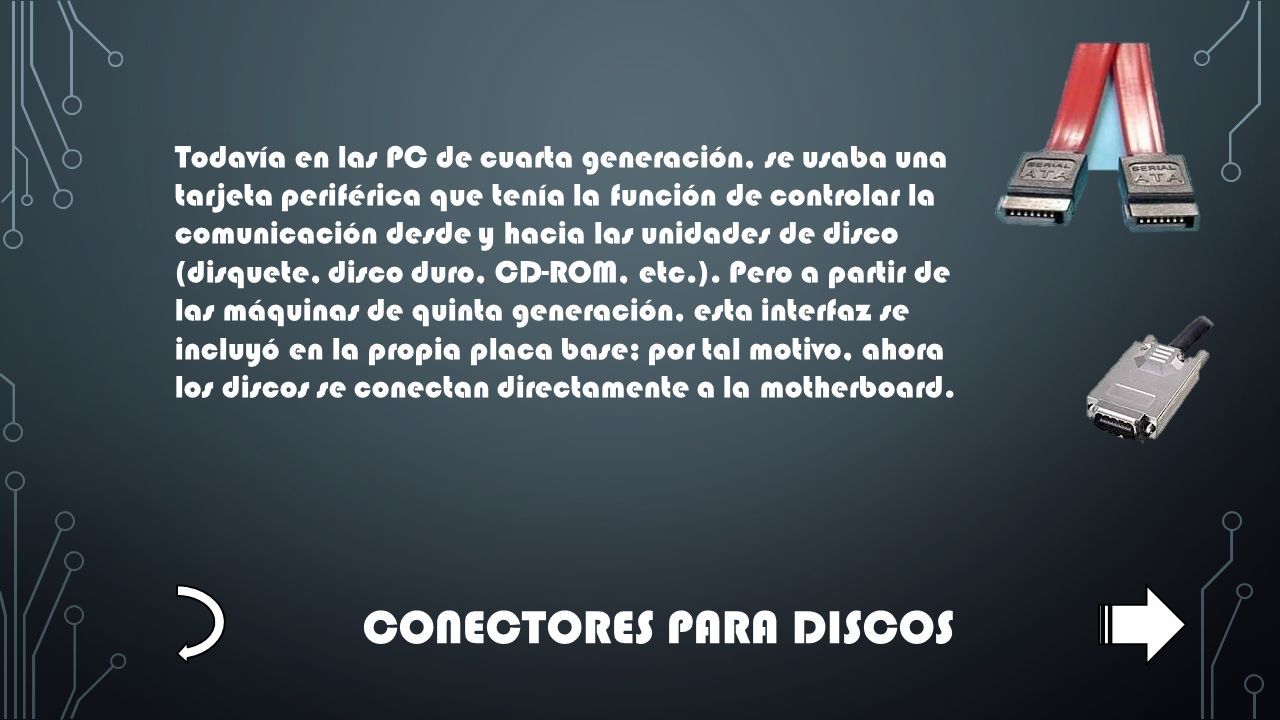

6 Todavía en las PC de cuarta generación, se usaba una tarjeta periférica que tenía la función de controlar la comunicación desde y hacia las unidades de disco (disquete, disco duro, CD-ROM, etc.). Pero a partir de las máquinas de quinta generación, esta interfaz se incluyó en la propia placa base; por tal motivo, ahora los discos se conectan directamente a la motherboard. CONECTORES PARA DISCOS

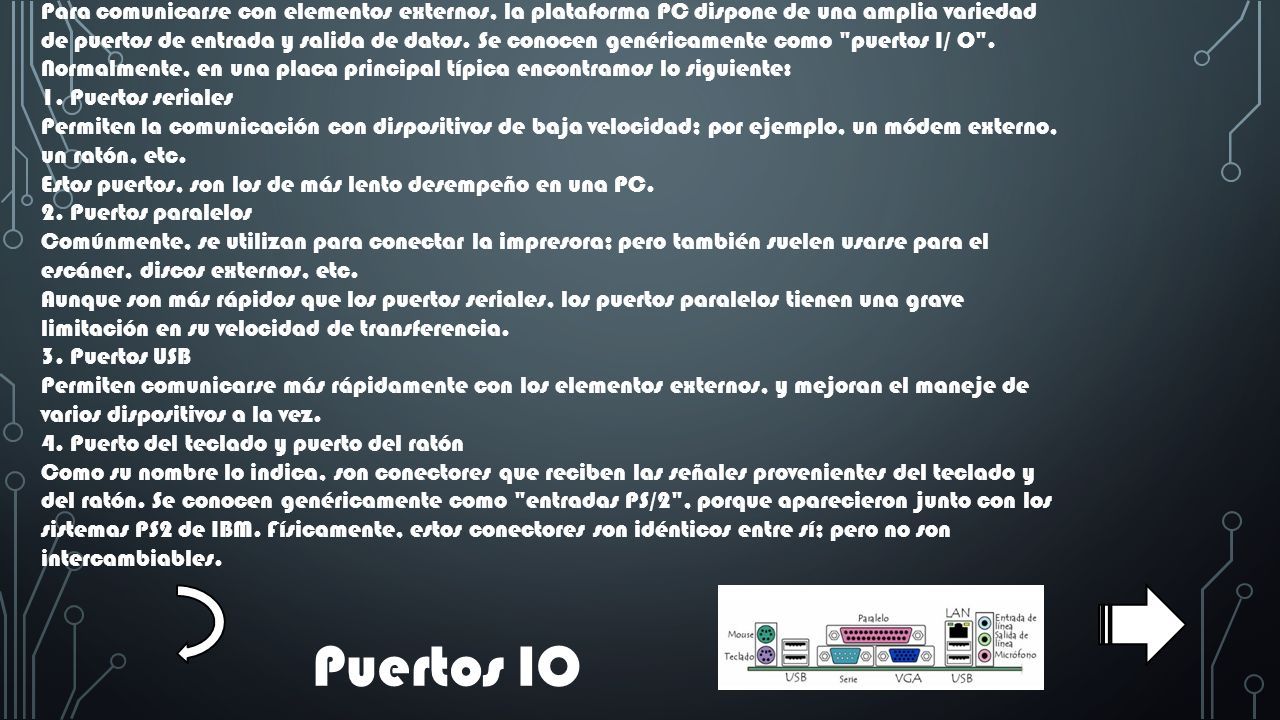

7 Para comunicarse con elementos externos, la plataforma PC dispone de una amplia variedad de puertos de entrada y salida de datos. Se conocen genéricamente como "puertos I/ O". Normalmente, en una placa principal típica encontramos lo siguiente: 1. Puertos seriales Permiten la comunicación con dispositivos de baja velocidad; por ejemplo, un módem externo, un ratón, etc. Estos puertos, son los de más lento desempeño en una PC. 2. Puertos paralelos Comúnmente, se utilizan para conectar la impresora; pero también suelen usarse para el escáner, discos externos, etc. Aunque son más rápidos que los puertos seriales, los puertos paralelos tienen una grave limitación en su velocidad de transferencia. 3. Puertos USB Permiten comunicarse más rápidamente con los elementos externos, y mejoran el maneje de varios dispositivos a la vez. 4. Puerto del teclado y puerto del ratón Como su nombre lo indica, son conectores que reciben las señales provenientes del teclado y del ratón. Se conocen genéricamente como "entradas PS/2", porque aparecieron junto con los sistemas PS2 de IBM. Físicamente, estos conectores son idénticos entre sí; pero no son intercambiables. Puertos IO

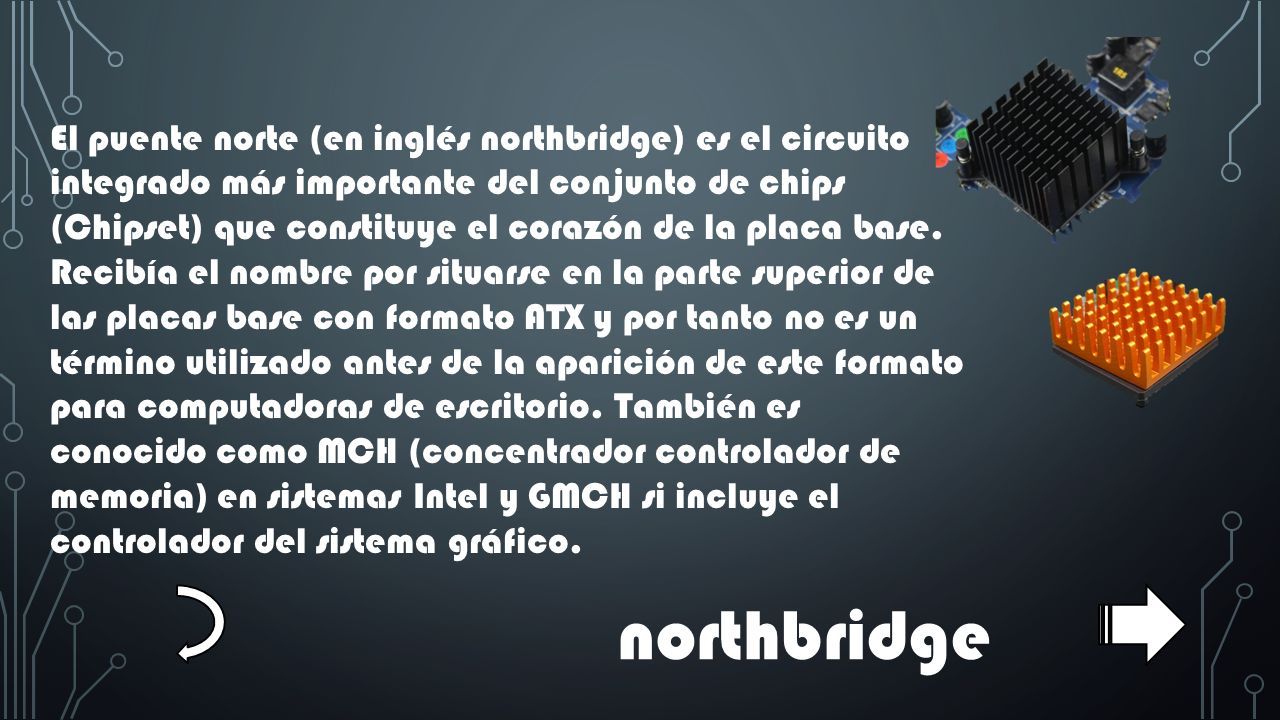

8 El puente norte (en inglés northbridge) es el circuito integrado más importante del conjunto de chips (Chipset) que constituye el corazón de la placa base. Recibía el nombre por situarse en la parte superior de las placas base con formato ATX y por tanto no es un término utilizado antes de la aparición de este formato para computadoras de escritorio. También es conocido como MCH (concentrador controlador de memoria) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico. northbridge

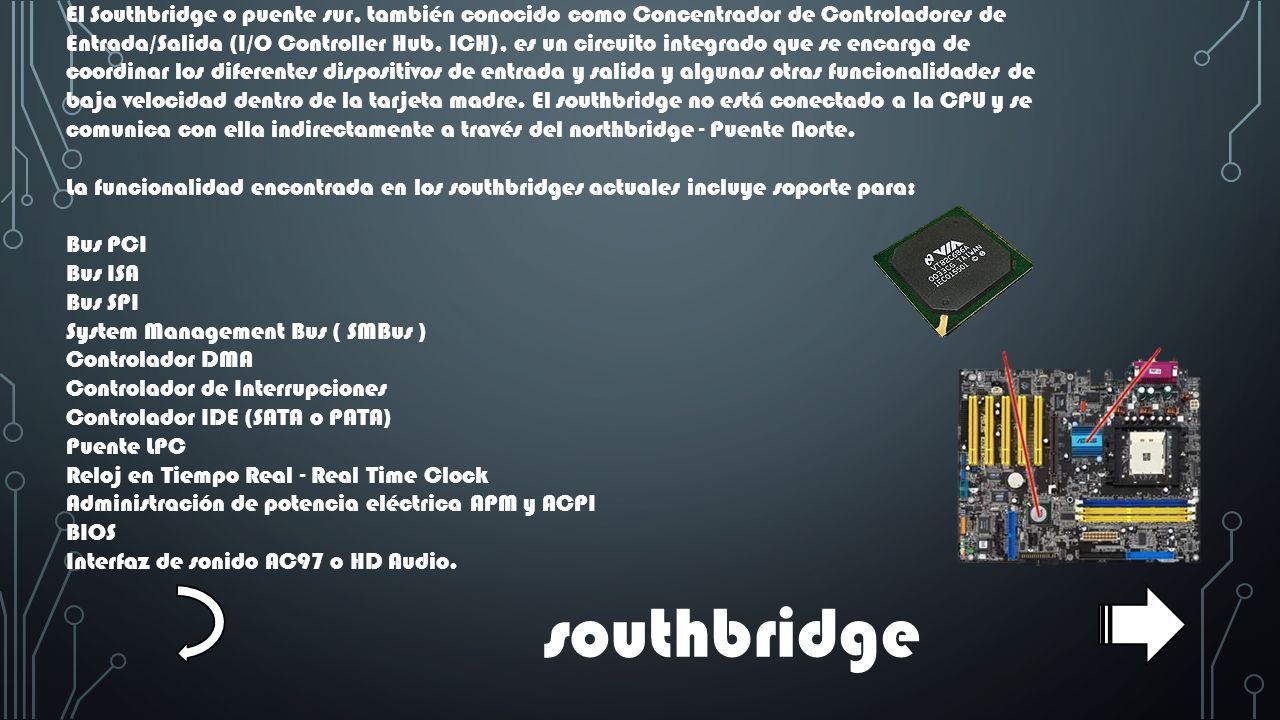

9 El Southbridge o puente sur, también conocido como Concentrador de Controladores de Entrada/Salida (I/O Controller Hub, ICH), es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge - Puente Norte. La funcionalidad encontrada en los southbridges actuales incluye soporte para: Bus PCI Bus ISA Bus SPI System Management Bus ( SMBus ) Controlador DMA Controlador de Interrupciones Controlador IDE (SATA o PATA) Puente LPC Reloj en Tiempo Real - Real Time Clock Administración de potencia eléctrica APM y ACPI BIOS Interfaz de sonido AC97 o HD Audio. southbridge

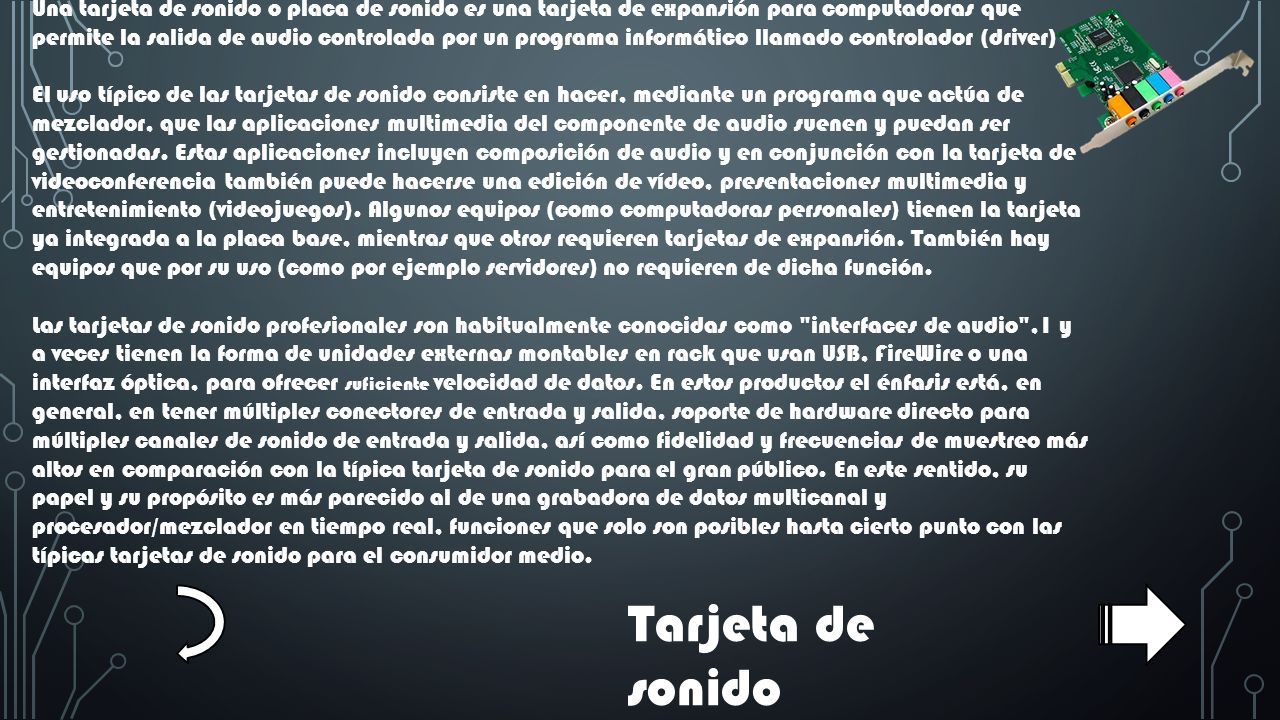

10 Una tarjeta de sonido o placa de sonido es una tarjeta de expansión para computadoras que permite la salida de audio controlada por un programa informático llamado controlador (driver) El uso típico de las tarjetas de sonido consiste en hacer, mediante un programa que actúa de mezclador, que las aplicaciones multimedia del componente de audio suenen y puedan ser gestionadas. Estas aplicaciones incluyen composición de audio y en conjunción con la tarjeta de videoconferencia también puede hacerse una edición de vídeo, presentaciones multimedia y entretenimiento (videojuegos). Algunos equipos (como computadoras personales) tienen la tarjeta ya integrada a la placa base, mientras que otros requieren tarjetas de expansión. También hay equipos que por su uso (como por ejemplo servidores) no requieren de dicha función. Las tarjetas de sonido profesionales son habitualmente conocidas como "interfaces de audio",1 ​ y a veces tienen la forma de unidades externas montables en rack que usan USB, FireWire o una interfaz óptica, para ofrecer suficiente velocidad de datos. En estos productos el énfasis está, en general, en tener múltiples conectores de entrada y salida, soporte de hardware directo para múltiples canales de sonido de entrada y salida, así como fidelidad y frecuencias de muestreo más altos en comparación con la típica tarjeta de sonido para el gran público. En este sentido, su papel y su propósito es más parecido al de una grabadora de datos multicanal y procesador/mezclador en tiempo real, funciones que solo son posibles hasta cierto punto con las típicas tarjetas de sonido para el consumidor medio. Tarjeta de sonido

11

12

13

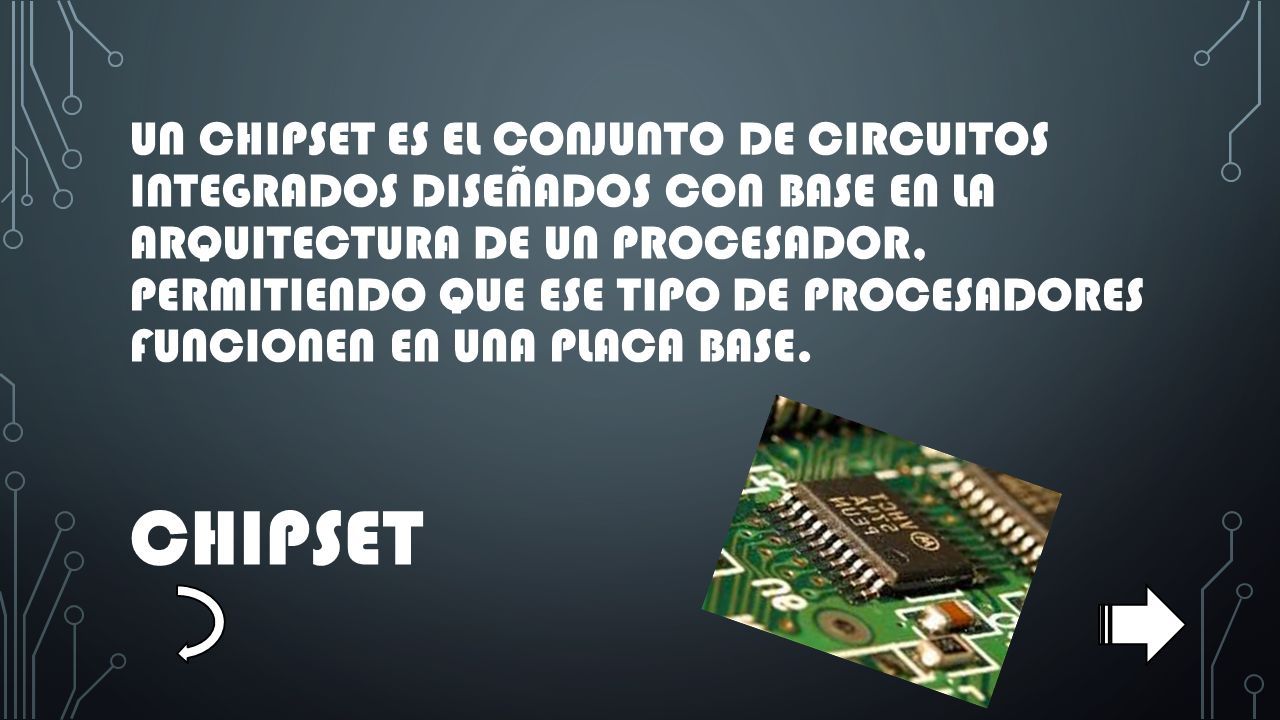

14 UN CHIPSET ES EL CONJUNTO DE CIRCUITOS INTEGRADOS DISEÑADOS CON BASE EN LA ARQUITECTURA DE UN PROCESADOR, PERMITIENDO QUE ESE TIPO DE PROCESADORES FUNCIONEN EN UNA PLACA BASE. CHIPSET

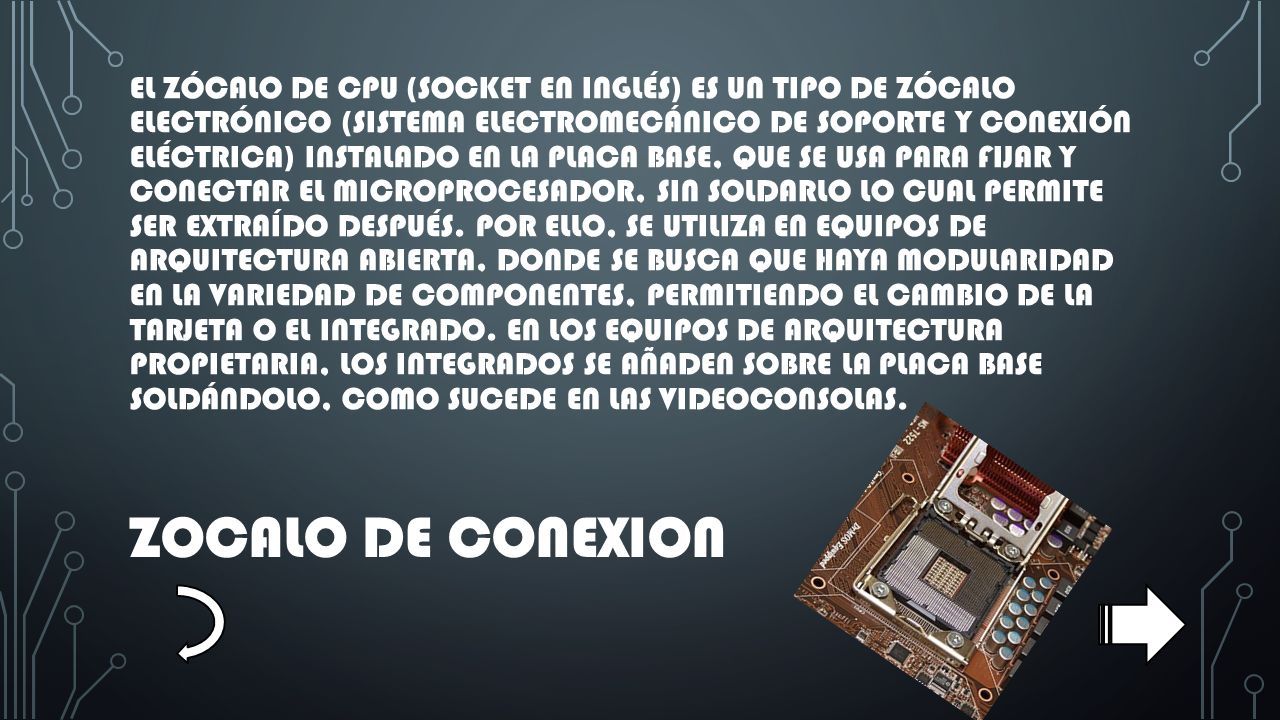

15 EL ZÓCALO DE CPU (SOCKET EN INGLÉS) ES UN TIPO DE ZÓCALO ELECTRÓNICO (SISTEMA ELECTROMECÁNICO DE SOPORTE Y CONEXIÓN ELÉCTRICA) INSTALADO EN LA PLACA BASE, QUE SE USA PARA FIJAR Y CONECTAR EL MICROPROCESADOR, SIN SOLDARLO LO CUAL PERMITE SER EXTRAÍDO DESPUÉS. POR ELLO, SE UTILIZA EN EQUIPOS DE ARQUITECTURA ABIERTA, DONDE SE BUSCA QUE HAYA MODULARIDAD EN LA VARIEDAD DE COMPONENTES, PERMITIENDO EL CAMBIO DE LA TARJETA O EL INTEGRADO. EN LOS EQUIPOS DE ARQUITECTURA PROPIETARIA, LOS INTEGRADOS SE AÑADEN SOBRE LA PLACA BASE SOLDÁNDOLO, COMO SUCEDE EN LAS VIDEOCONSOLAS. ZOCALO DE CONEXION
