1 DIBUJO TÉCNICO

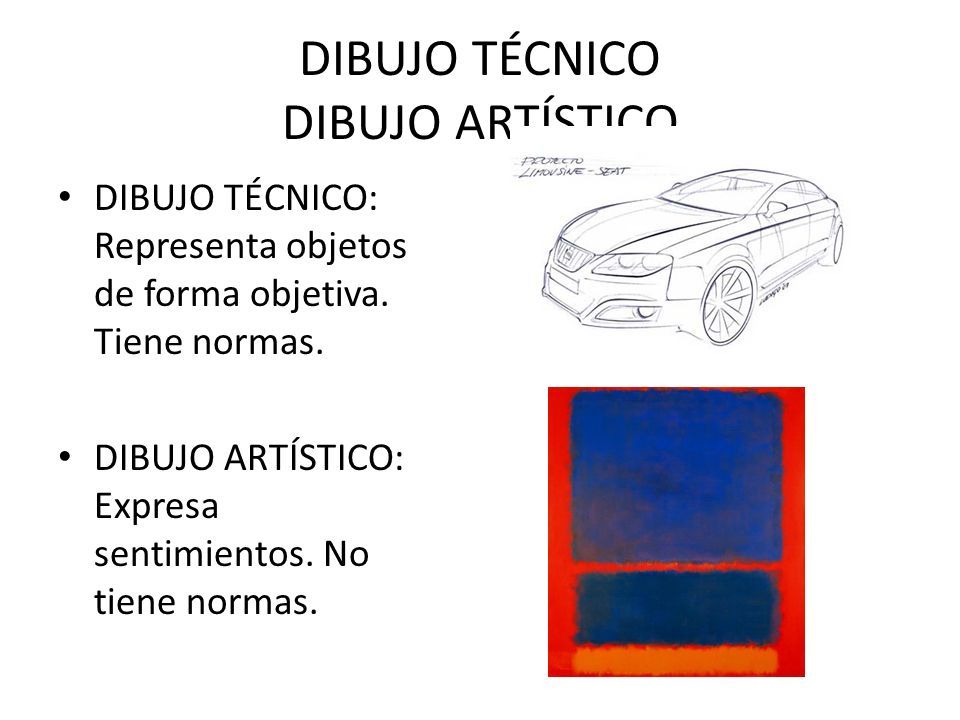

2 DIBUJO TÉCNICO DIBUJO ARTÍSTICO DIBUJO TÉCNICO: Representa objetos de forma objetiva. Tiene normas. DIBUJO ARTÍSTICO: Expresa sentimientos. No tiene normas.

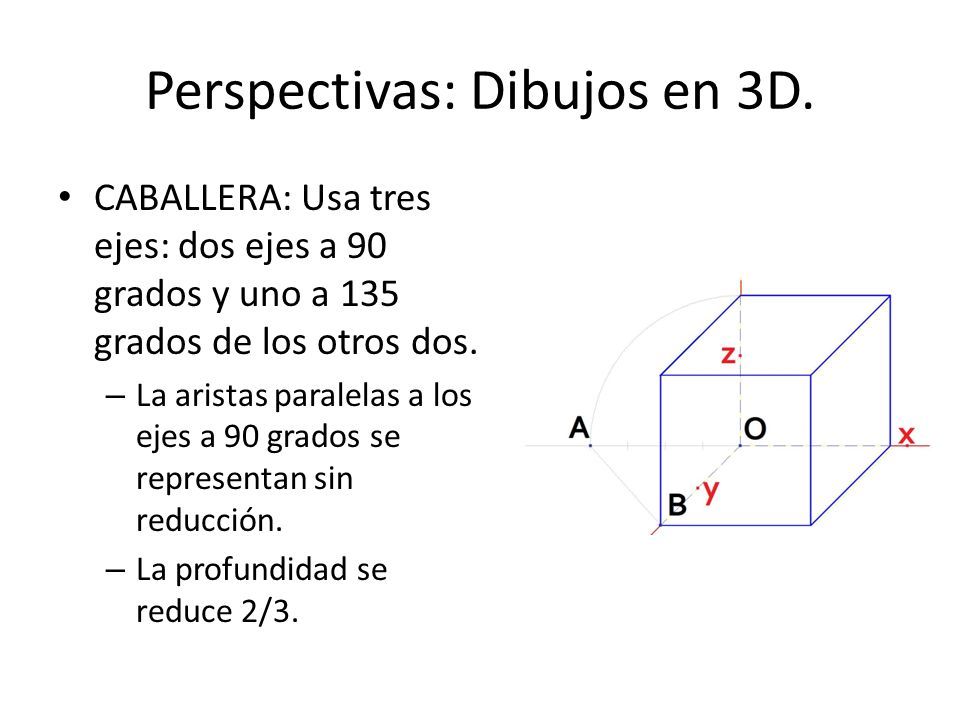

3 Perspectivas: Dibujos en 3D. CABALLERA: Usa tres ejes: dos ejes a 90 grados y uno a 135 grados de los otros dos. – La aristas paralelas a los ejes a 90 grados se representan sin reducción. – La profundidad se reduce 2/3.

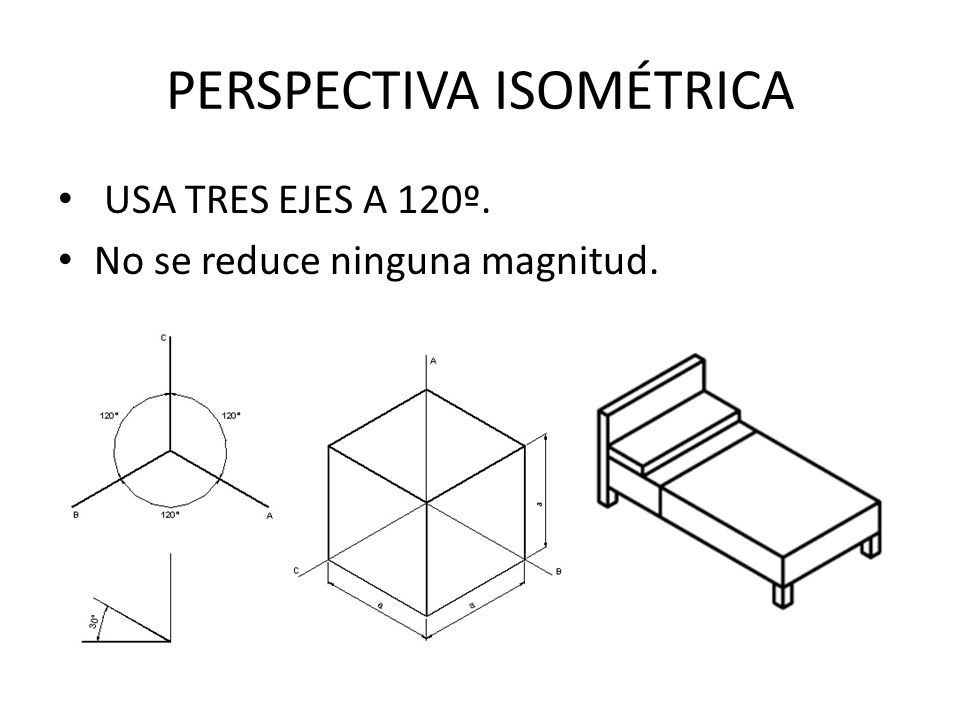

4 PERSPECTIVA ISOMÉTRICA USA TRES EJES A 120º. No se reduce ninguna magnitud.

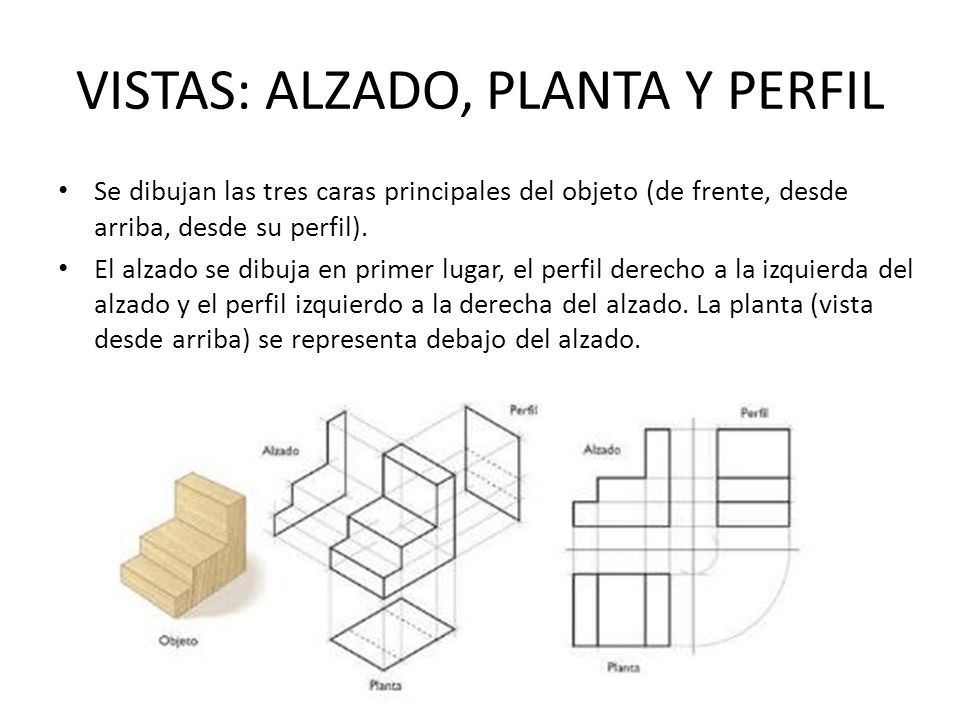

5 VISTAS: ALZADO, PLANTA Y PERFIL Se dibujan las tres caras principales del objeto (de frente, desde arriba, desde su perfil). El alzado se dibuja en primer lugar, el perfil derecho a la izquierda del alzado y el perfil izquierdo a la derecha del alzado. La planta (vista desde arriba) se representa debajo del alzado.

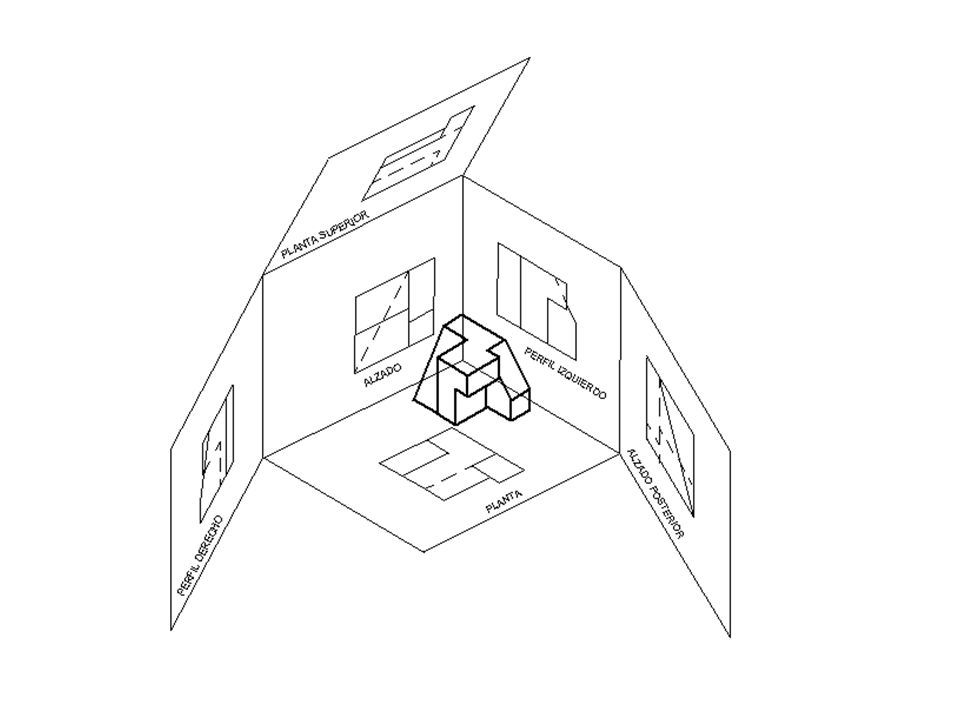

6

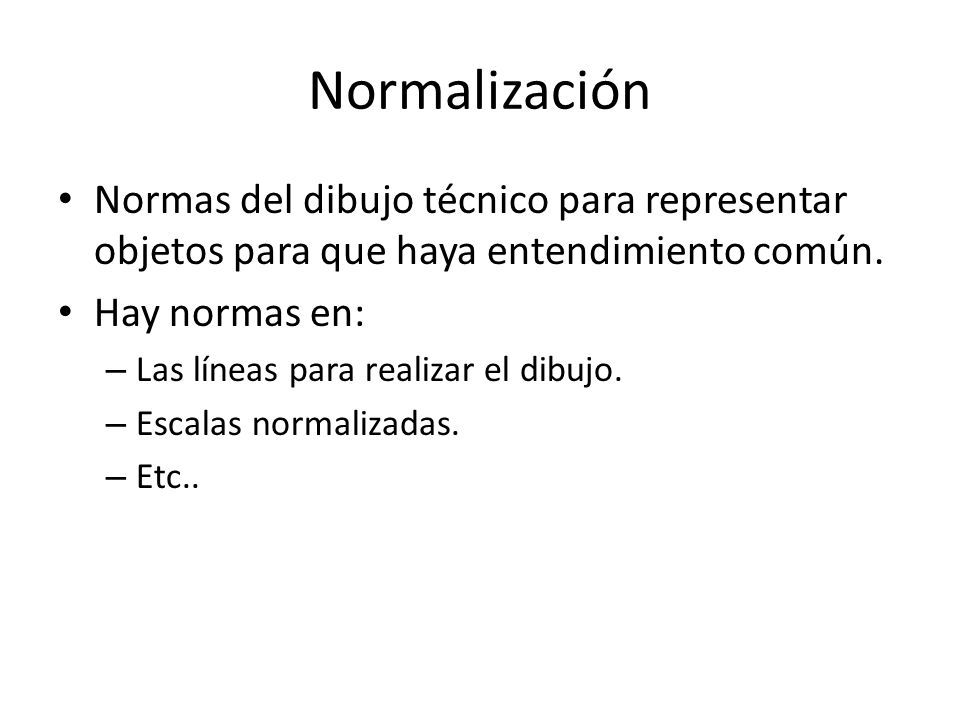

7 Normalización Normas del dibujo técnico para representar objetos para que haya entendimiento común. Hay normas en: – Las líneas para realizar el dibujo. – Escalas normalizadas. – Etc..

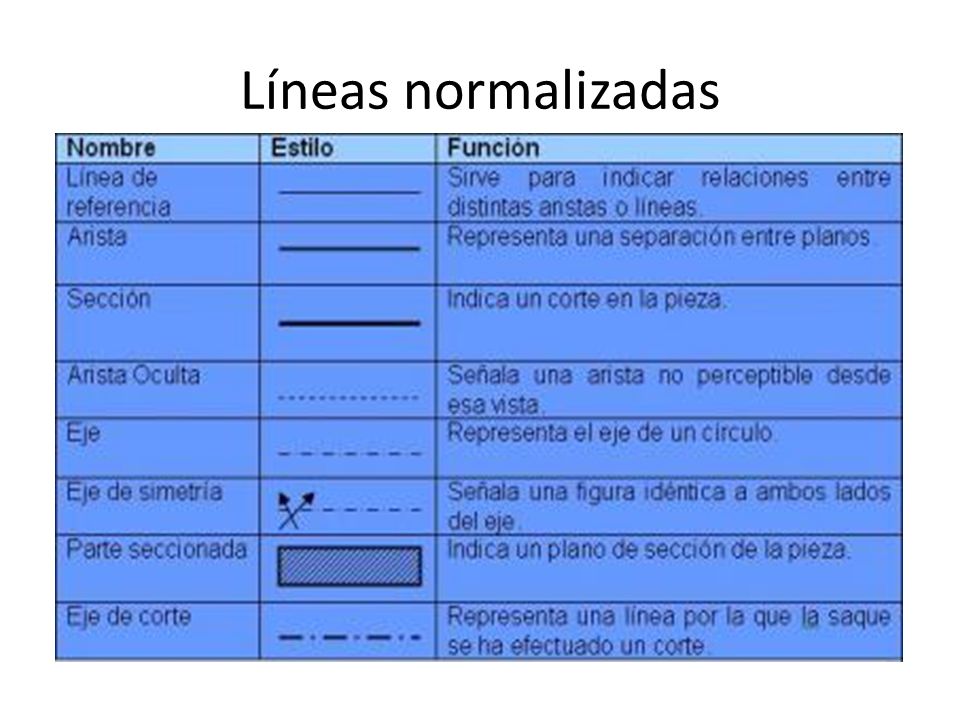

8 Líneas normalizadas

9 ESCALA Relación que hay entre las dimensiones de un objeto en el dibujo y las dimensiones del objeto en la realidad. Pueden ser ampliación, de reducción y natural.

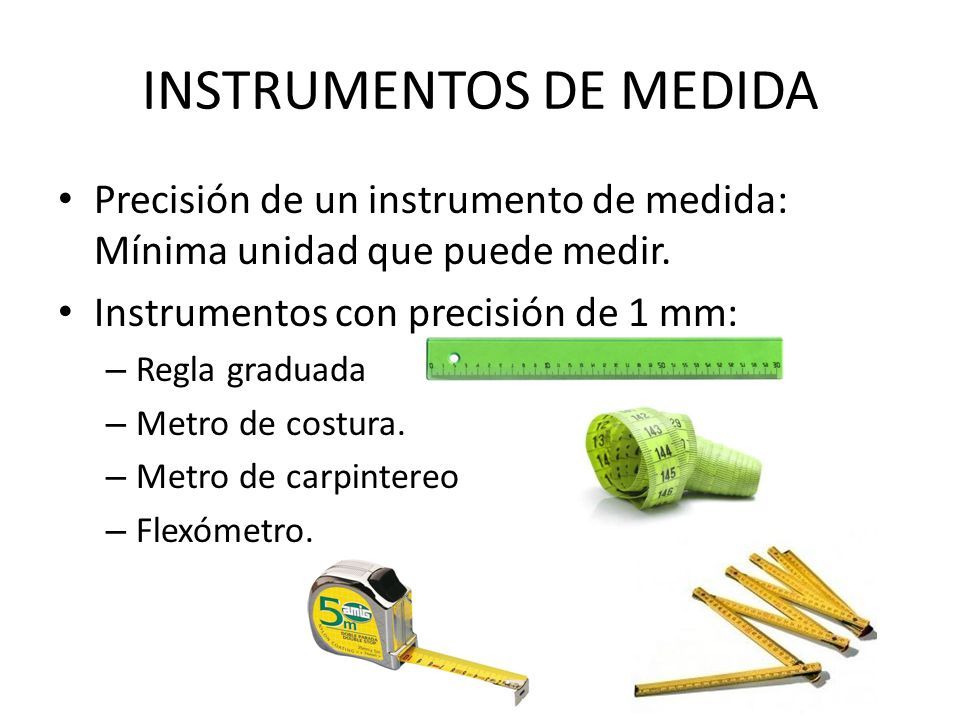

10 INSTRUMENTOS DE MEDIDA Precisión de un instrumento de medida: Mínima unidad que puede medir. Instrumentos con precisión de 1 mm: – Regla graduada – Metro de costura. – Metro de carpintereo – Flexómetro.

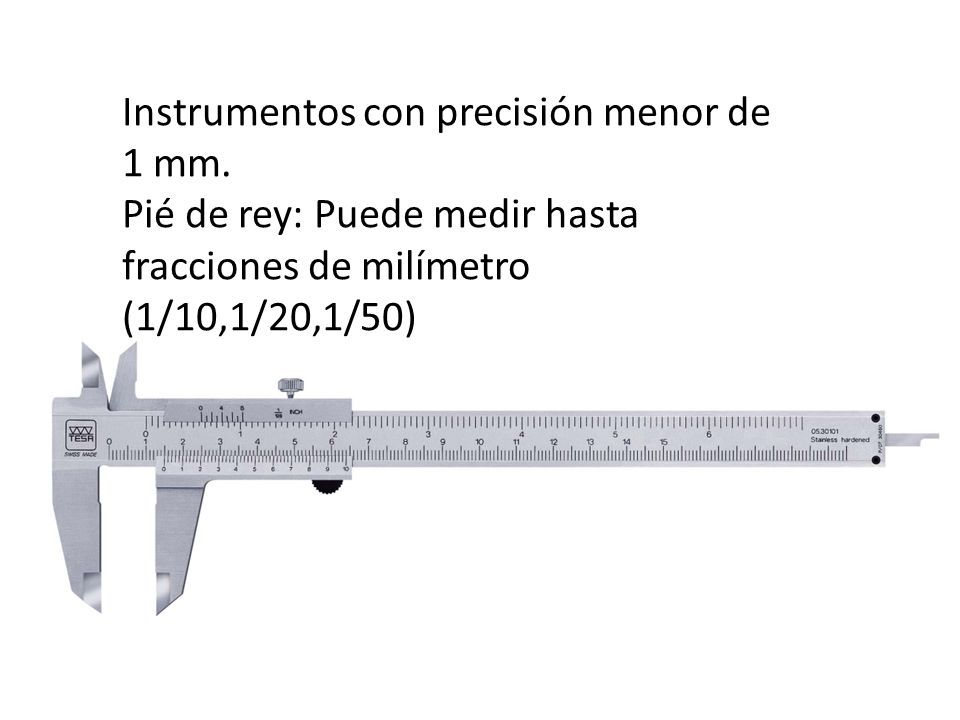

11 Instrumentos con precisión menor de 1 mm. Pié de rey: Puede medir hasta fracciones de milímetro (1/10,1/20,1/50)

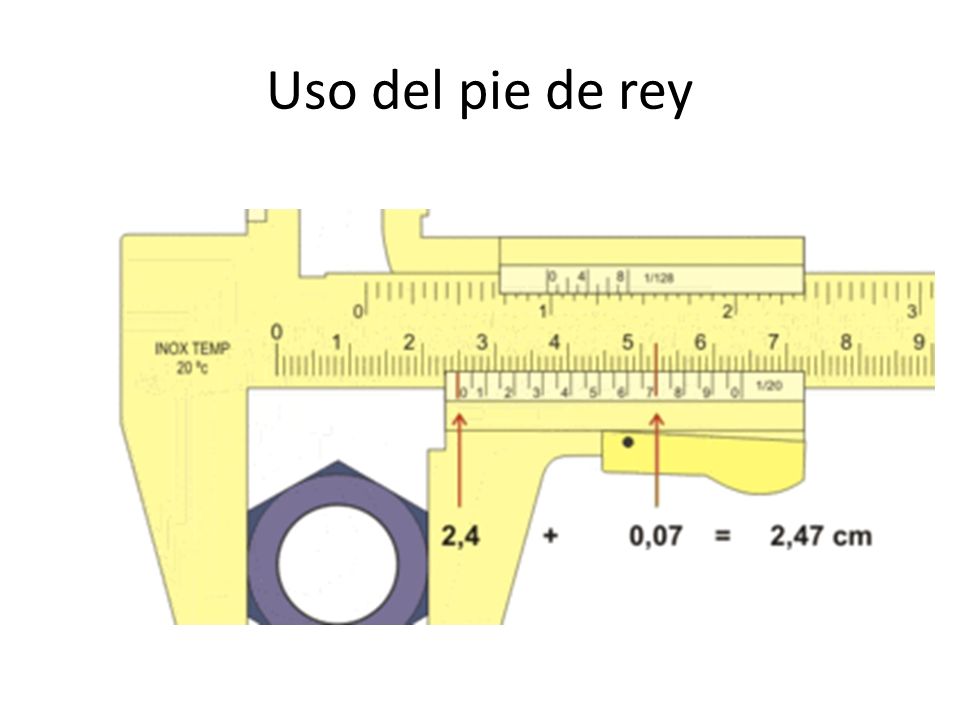

12 Uso del pie de rey

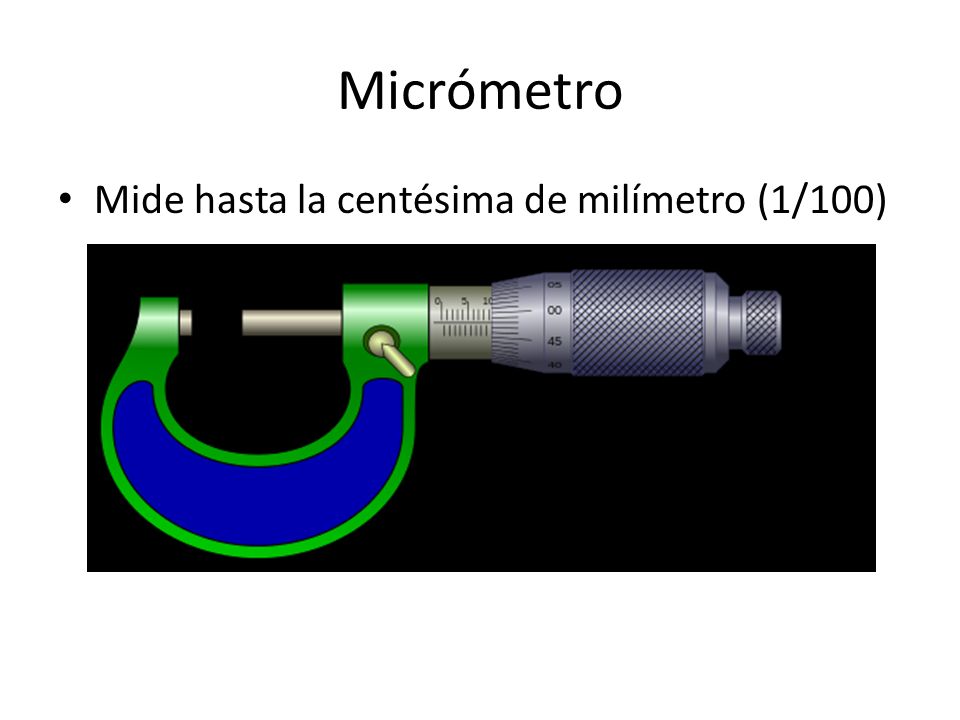

13 Micrómetro Mide hasta la centésima de milímetro (1/100)

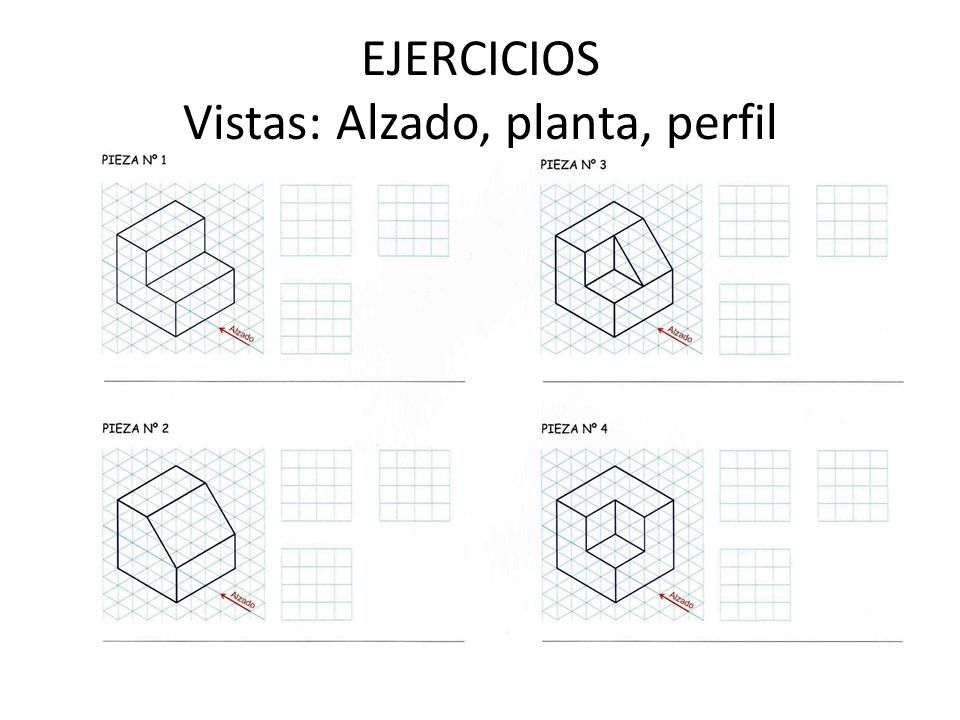

14 EJERCICIOS Vistas: Alzado, planta, perfil

15 ACOTACIÓN Acotar un dibujo es poner medidas reales al mismo. Tiene unas normas.
