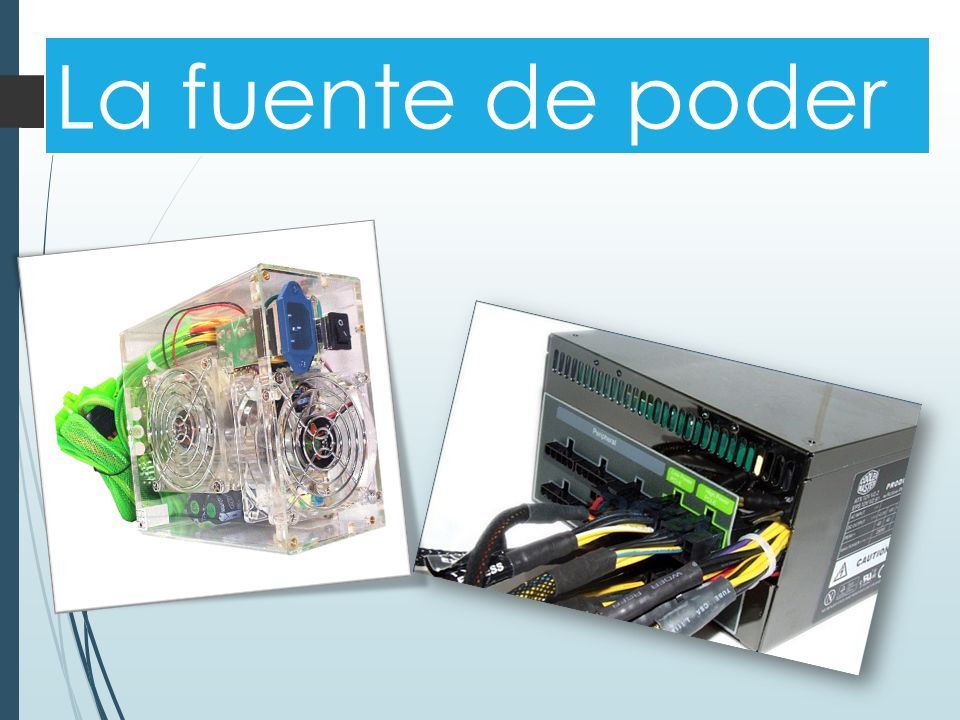

1 La fuente de poder

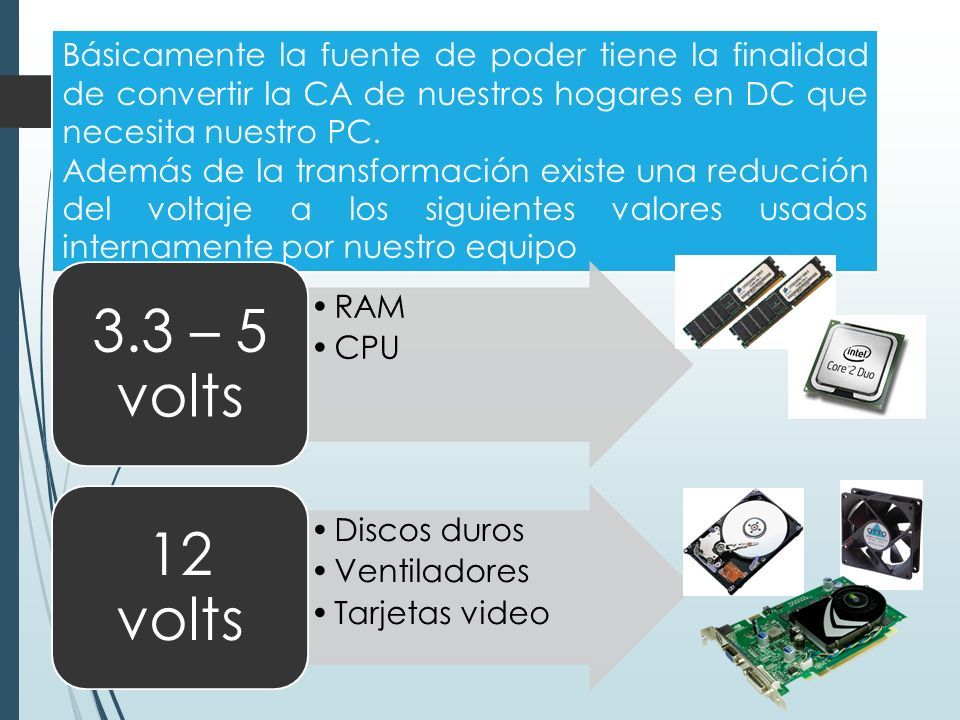

2 Básicamente la fuente de poder tiene la finalidad de convertir la CA de nuestros hogares en DC que necesita nuestro PC. Además de la transformación existe una reducción del voltaje a los siguientes valores usados internamente por nuestro equipo RAM CPU 3.3 – 5 volts Discos duros Ventiladores Tarjetas video 12 volts

3 Las fuentes hoy día utilizan un botón pulsador que lo que hace es encender el PC y el apagado queda a través de una orden que envía el sistema operativo a la fuente para que se apague. Al contrario de lo que todos piensan la fuente de poder nunca se apaga totalmente, dado que deja siempre activa una señal de 5 volts que va hacia el botón de encendido para hacerlo funcionar cuando se presione, eso se le llama VSF (voltage stand by force) 12 pines +12, -12,+5, -5 volts Fuente AT 24 pines 20 + 4 pines (Power Good) +12, -12, +5, -5, 3.3 volts Fuente ATX

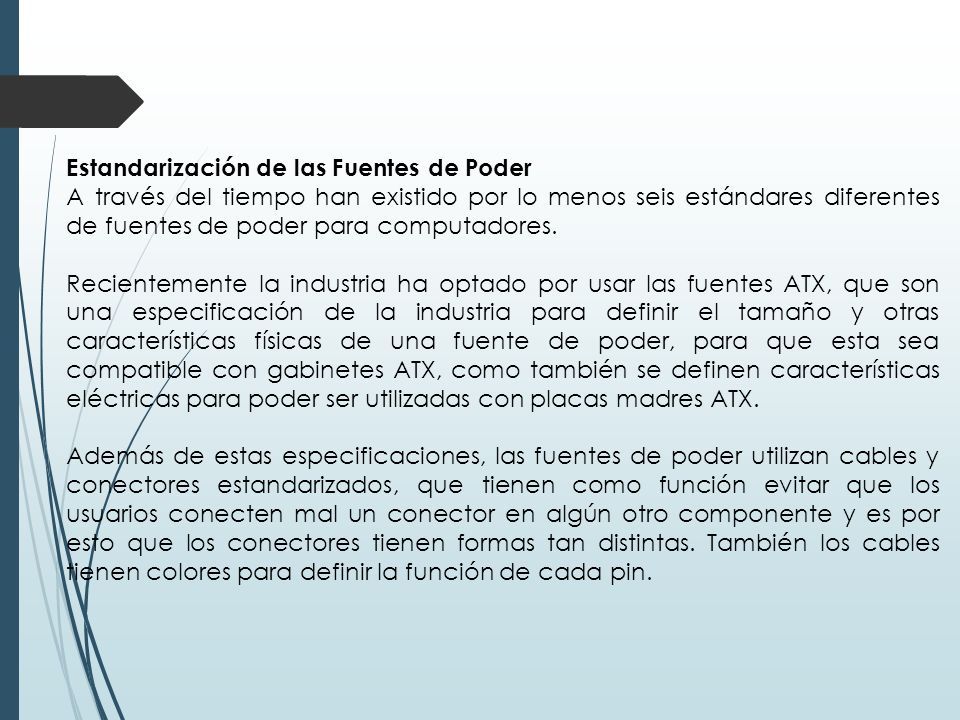

4 Estandarización de las Fuentes de Poder A través del tiempo han existido por lo menos seis estándares diferentes de fuentes de poder para computadores. Recientemente la industria ha optado por usar las fuentes ATX, que son una especificación de la industria para definir el tamaño y otras características físicas de una fuente de poder, para que esta sea compatible con gabinetes ATX, como también se definen características eléctricas para poder ser utilizadas con placas madres ATX. Además de estas especificaciones, las fuentes de poder utilizan cables y conectores estandarizados, que tienen como función evitar que los usuarios conecten mal un conector en algún otro componente y es por esto que los conectores tienen formas tan distintas. También los cables tienen colores para definir la función de cada pin.

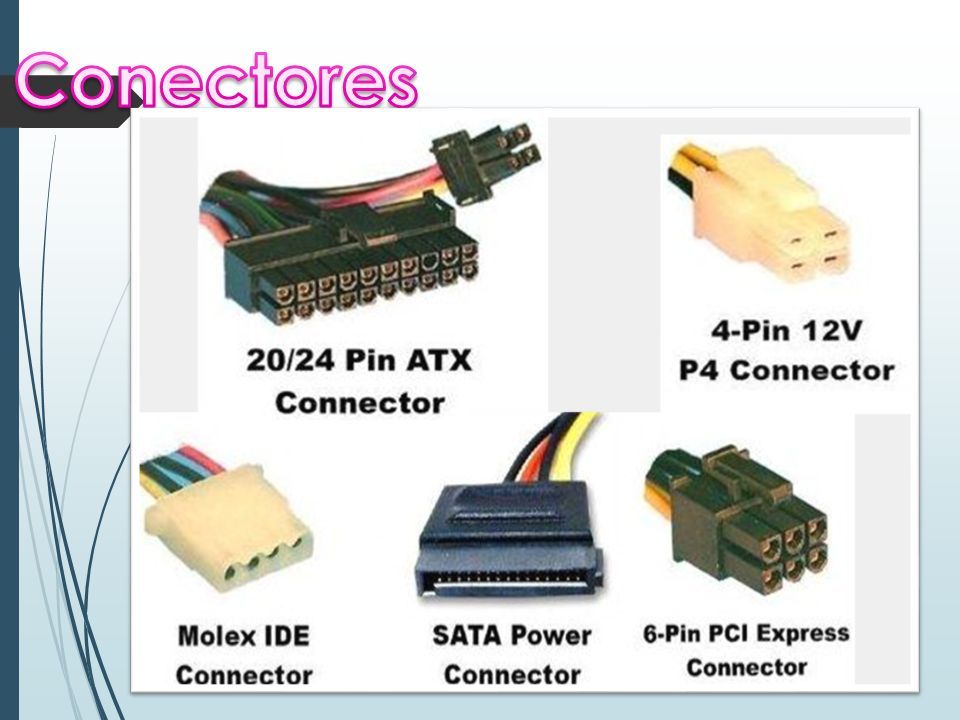

5

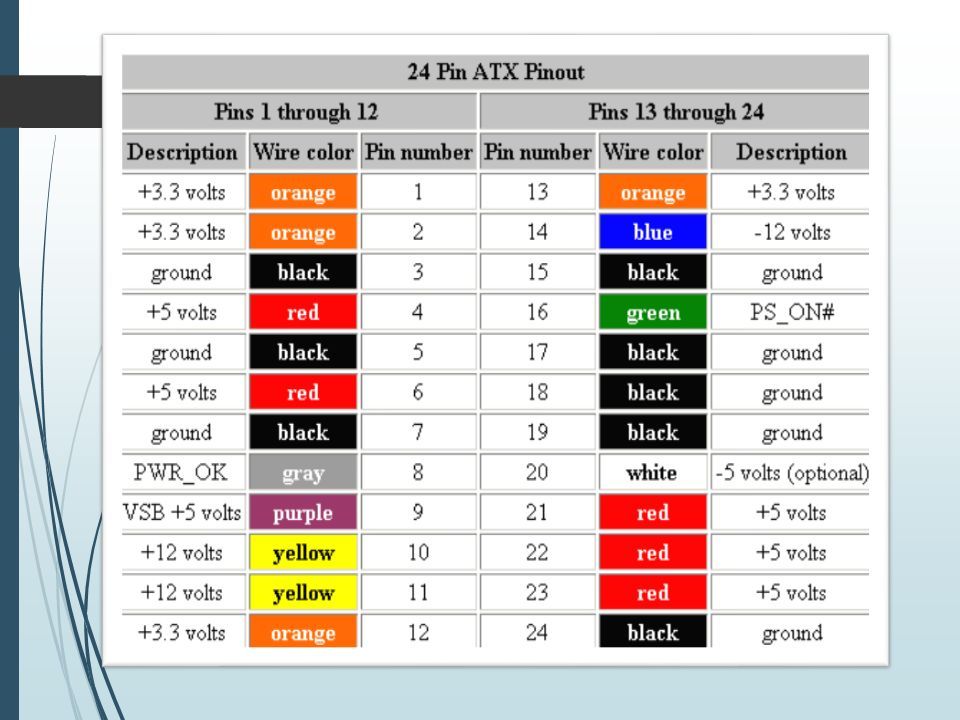

6

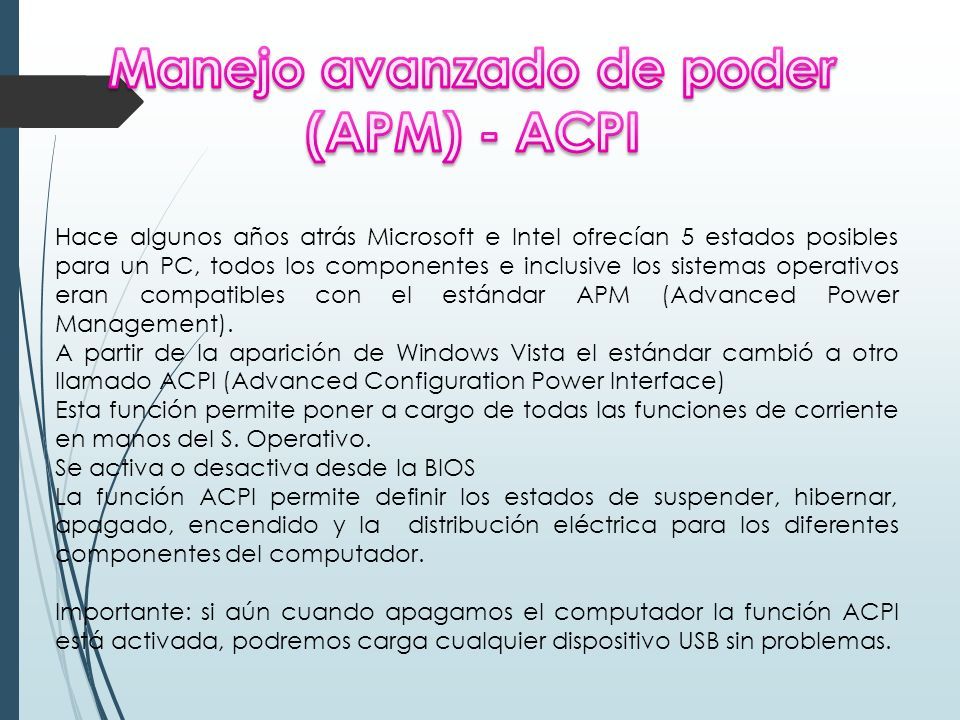

7 Hace algunos años atrás Microsoft e Intel ofrecían 5 estados posibles para un PC, todos los componentes e inclusive los sistemas operativos eran compatibles con el estándar APM (Advanced Power Management). A partir de la aparición de Windows Vista el estándar cambió a otro llamado ACPI (Advanced Configuration Power Interface) Esta función permite poner a cargo de todas las funciones de corriente en manos del S. Operativo. Se activa o desactiva desde la BIOS La función ACPI permite definir los estados de suspender, hibernar, apagado, encendido y la distribución eléctrica para los diferentes componentes del computador. Importante: si aún cuando apagamos el computador la función ACPI está activada, podremos carga cualquier dispositivo USB sin problemas.

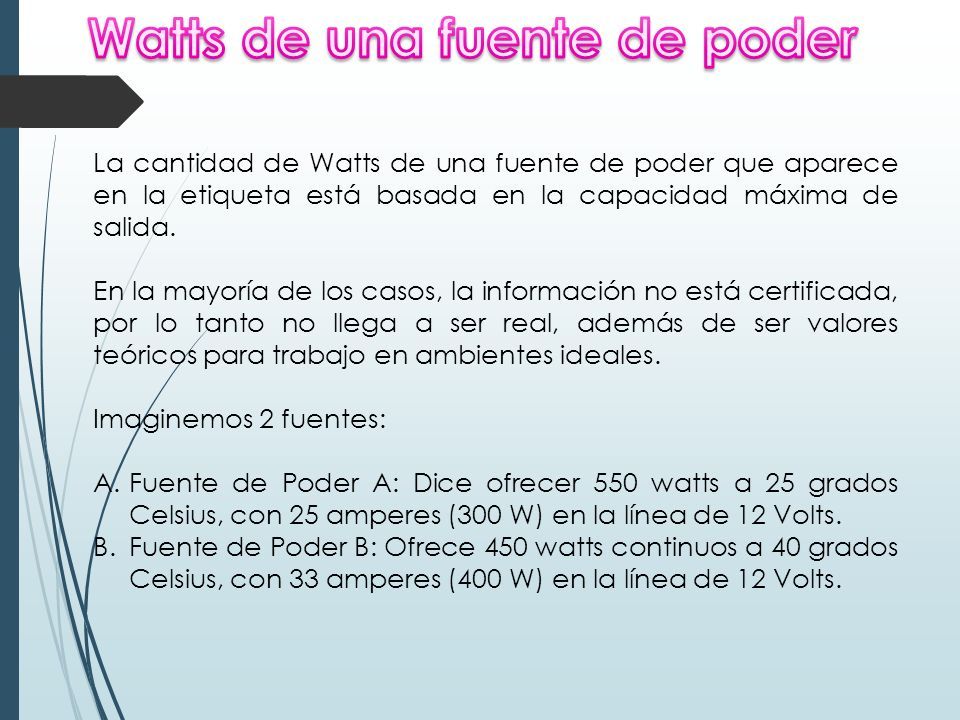

8 La cantidad de Watts de una fuente de poder que aparece en la etiqueta está basada en la capacidad máxima de salida. En la mayoría de los casos, la información no está certificada, por lo tanto no llega a ser real, además de ser valores teóricos para trabajo en ambientes ideales. Imaginemos 2 fuentes: A.Fuente de Poder A: Dice ofrecer 550 watts a 25 grados Celsius, con 25 amperes (300 W) en la línea de 12 Volts. B.Fuente de Poder B: Ofrece 450 watts continuos a 40 grados Celsius, con 33 amperes (400 W) en la línea de 12 Volts.

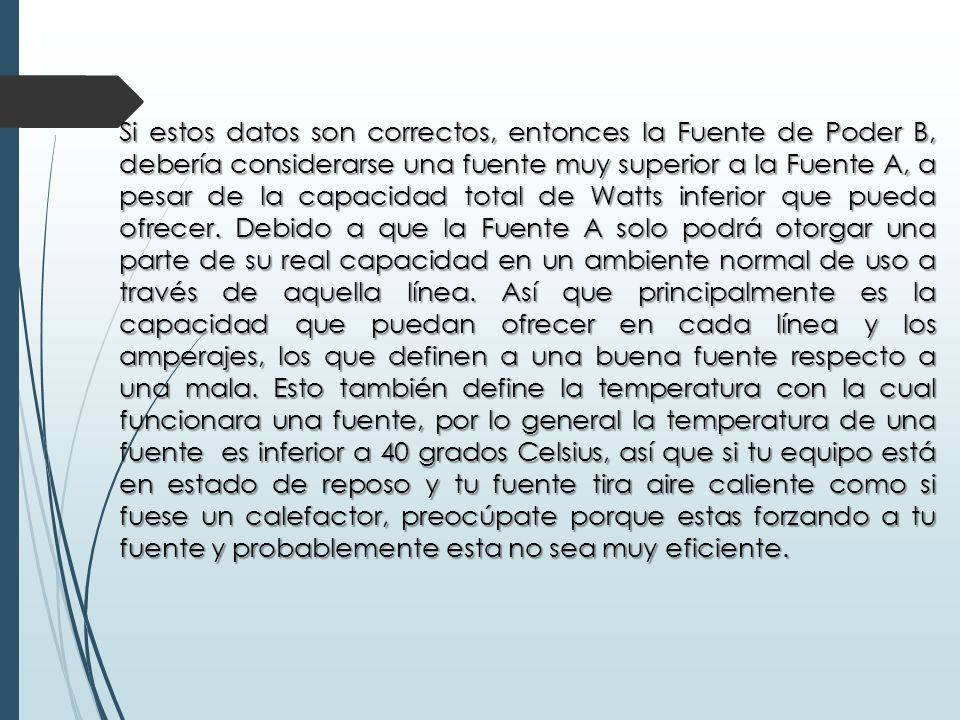

9 Si estos datos son correctos, entonces la Fuente de Poder B, debería considerarse una fuente muy superior a la Fuente A, a pesar de la capacidad total de Watts inferior que pueda ofrecer. Debido a que la Fuente A solo podrá otorgar una parte de su real capacidad en un ambiente normal de uso a través de aquella línea. Así que principalmente es la capacidad que puedan ofrecer en cada línea y los amperajes, los que definen a una buena fuente respecto a una mala. Esto también define la temperatura con la cual funcionara una fuente, por lo general la temperatura de una fuente es inferior a 40 grados Celsius, así que si tu equipo está en estado de reposo y tu fuente tira aire caliente como si fuese un calefactor, preocúpate porque estas forzando a tu fuente y probablemente esta no sea muy eficiente.

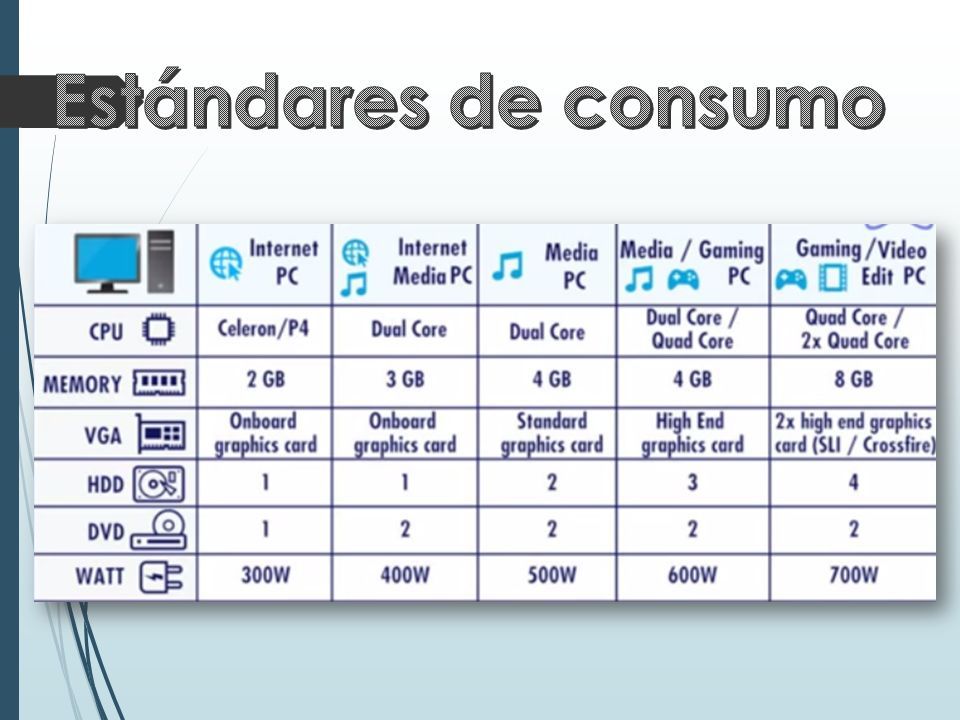

10

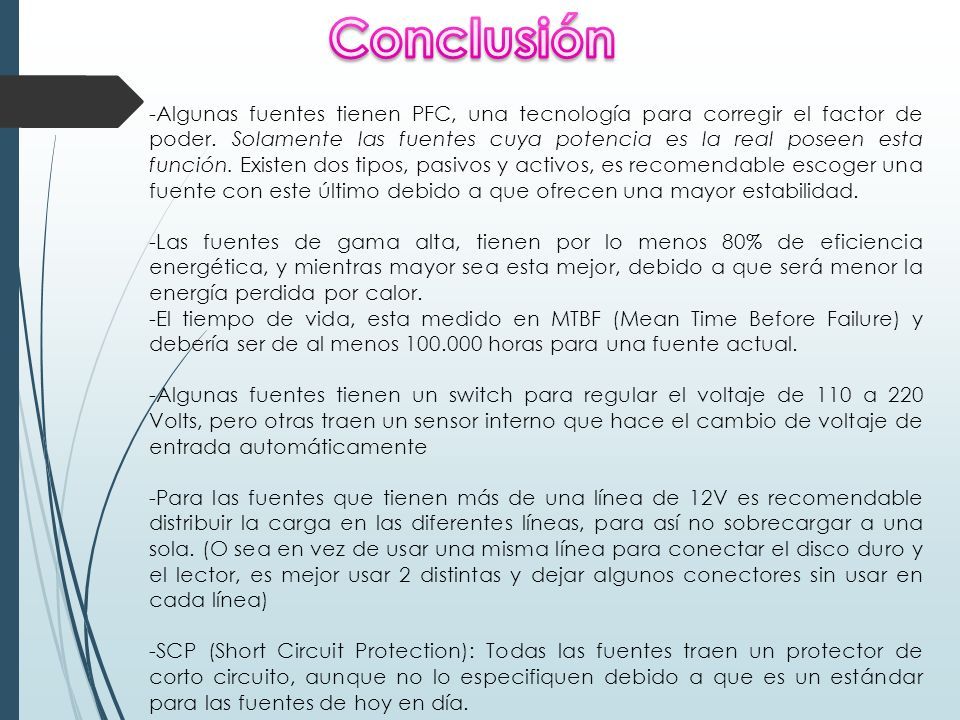

11 -Algunas fuentes tienen PFC, una tecnología para corregir el factor de poder. Solamente las fuentes cuya potencia es la real poseen esta función. Existen dos tipos, pasivos y activos, es recomendable escoger una fuente con este último debido a que ofrecen una mayor estabilidad. -Las fuentes de gama alta, tienen por lo menos 80% de eficiencia energética, y mientras mayor sea esta mejor, debido a que será menor la energía perdida por calor. -El tiempo de vida, esta medido en MTBF (Mean Time Before Failure) y debería ser de al menos 100.000 horas para una fuente actual. -Algunas fuentes tienen un switch para regular el voltaje de 110 a 220 Volts, pero otras traen un sensor interno que hace el cambio de voltaje de entrada automáticamente -Para las fuentes que tienen más de una línea de 12V es recomendable distribuir la carga en las diferentes líneas, para así no sobrecargar a una sola. (O sea en vez de usar una misma línea para conectar el disco duro y el lector, es mejor usar 2 distintas y dejar algunos conectores sin usar en cada línea) -SCP (Short Circuit Protection): Todas las fuentes traen un protector de corto circuito, aunque no lo especifiquen debido a que es un estándar para las fuentes de hoy en día.
