MICROMASTER: Sistema de distribución de paquetes

Presentación del tema: "MICROMASTER: Sistema de distribución de paquetes"— Transcripción de la presentación:

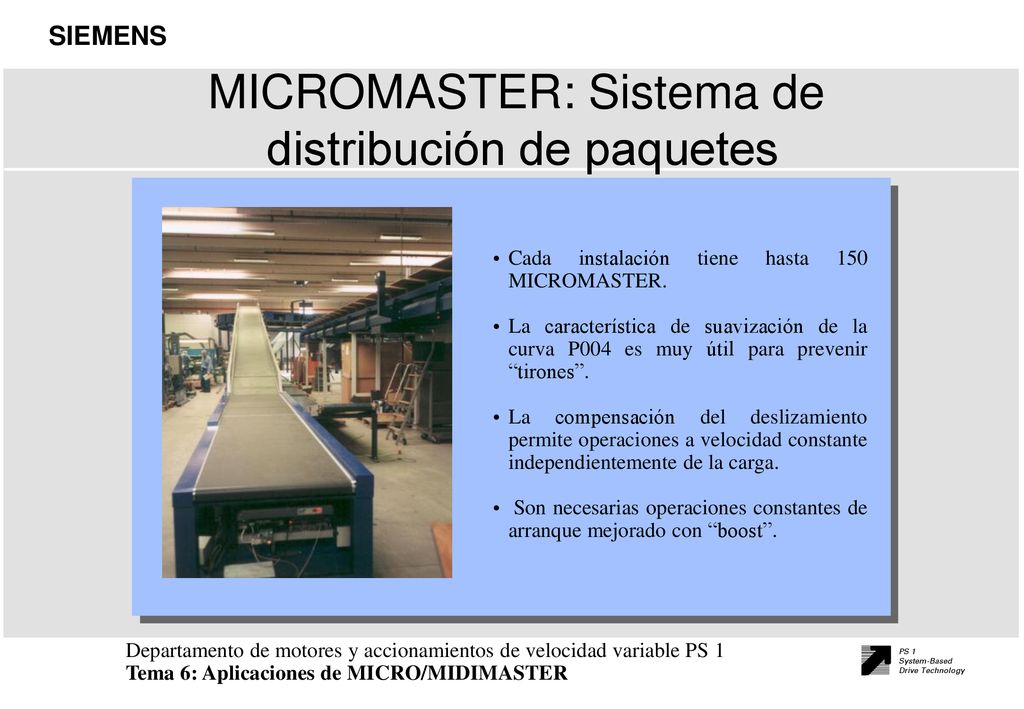

1 MICROMASTER: Sistema de distribución de paquetes
Cada instalación tiene hasta 150 MICROMASTER. La característica de suavización de la curva P004 es muy útil para prevenir “tirones”. La compensación del deslizamiento permite operaciones a velocidad constante independientemente de la carga. Son necesarias operaciones constantes de arranque mejorado con “boost”. La propiedad de suavización es en esta aplicación especialmente útil, ya los paquetes se encuentran en la cinta transportadora y durante el proceso de selección se aceleran mucho. Esta suavización evita que los paquetes caigan o resbalen por la cinta. También se pudo corregir el factor de deslizamiento hasta que la empresa quedo completamente satisfecha con los equipos 6SE31.

2 MICROMASTER: Aplicación en máquina terapéutica
El MICRO MASTER es usado en una máquina de masaje para controlar el caudal de bombeo de una bomba ELMO. La figura representa una máquina de masaje, la cual elimina el exceso de grasa a través de un movimiento giratorio. El MICROMASTER acciona una bomba de vacío. La empresa ha introducido el equipo en todo el mundo con éxito. En los Estados Unidos se usa un multiplicador de tensión en lugar de un transformador, lo cual es mucho más barato, para adaptar el MICROMASTWER a alimentaciones de 110 V. Le empresa ha adquirido una garantía de funcionamiento por muchos años en su producto.

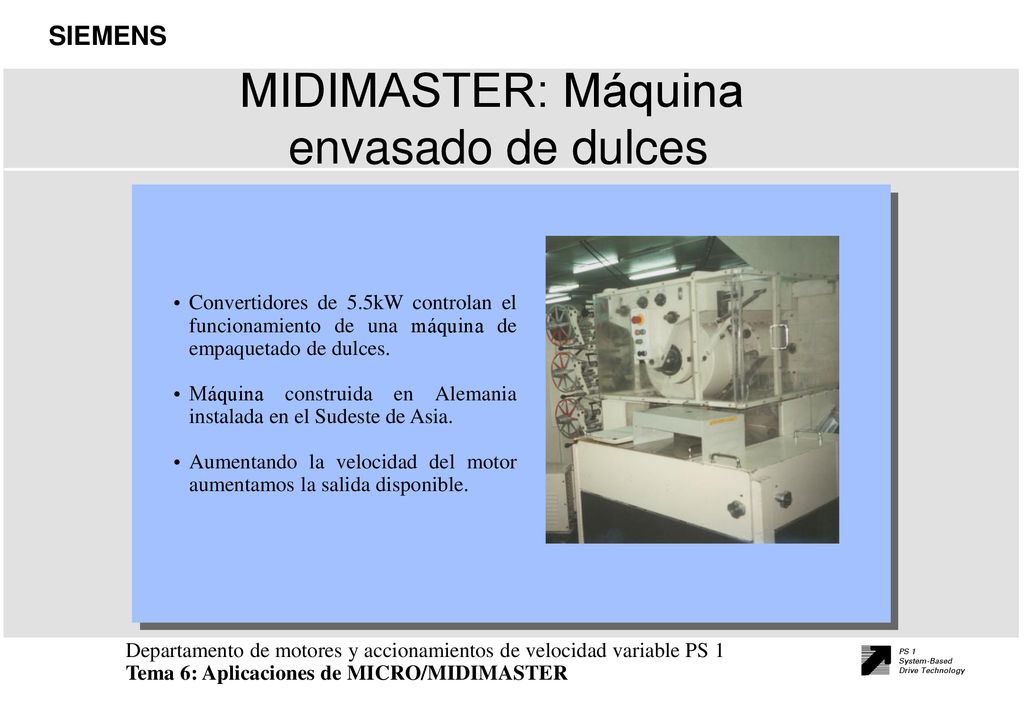

3 MIDIMASTER: Máquina envasado de dulces
Convertidores de 5.5kW controlan el funcionamiento de una máquina de empaquetado de dulces. Máquina construida en Alemania instalada en el Sudeste de Asia. Aumentando la velocidad del motor aumentamos la salida disponible. En esta aplicación se utiliza un equipo 6SE21, aunque también se podría hacer con un MIDIMASTER. La máquina de envasado se construyó en Dresden (Alemania) y el armario de control, que incluye un autómata SIMATIC, se montó en Berlin por SIEMEMS. Una de las ventajas que tiene el empleo del variador de frecuencia es que la máquina puede funcionar normalmente a altas velocidades y que la velocidad no depende para nada de la frecuencia de la red, lo cual es importante para su exportación en todo el mundo. El control por parte del SIMATIC varía constantemente la velocidad del motor, para tratar de forma suave el papel de embalaje. Las máquinas de embalaje son ejemplos típicos de accionamientos pequeños que pueden usar de forma sencilla MICROMASTER.

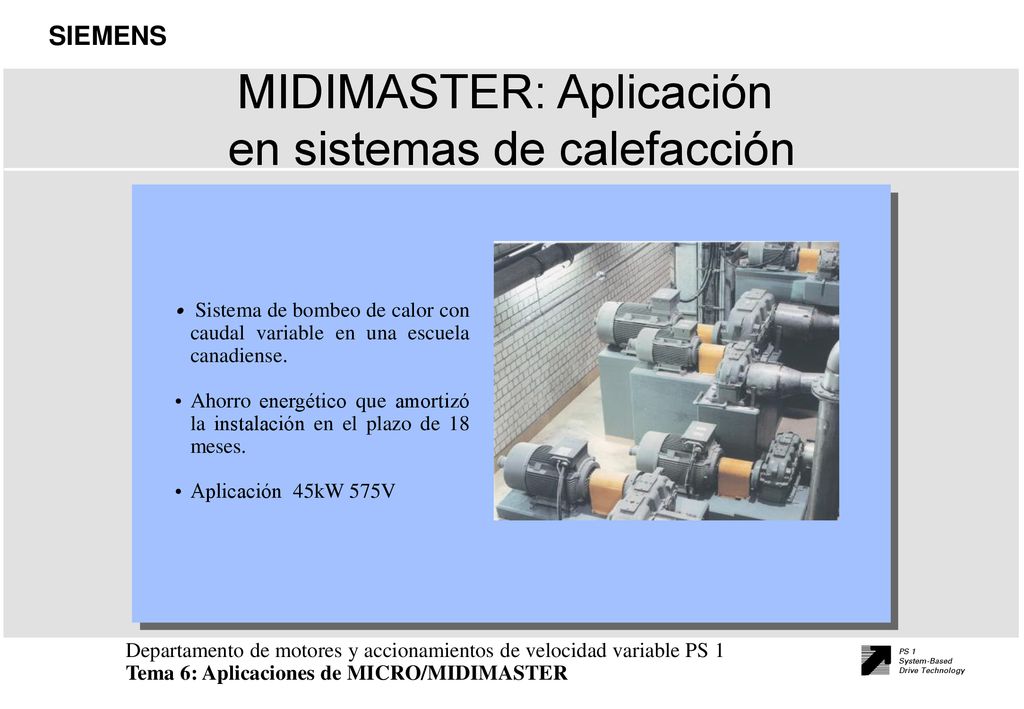

4 MIDIMASTER: Aplicación en sistemas de calefacción
Sistema de bombeo de calor con caudal variable en una escuela canadiense. Ahorro energético que amortizó la instalación en el plazo de 18 meses. Aplicación 45kW 575V La aplicación aquí mostrada con bombas es un buen ejemplo para la reducción del consumo de energía por medio de un control mucho mejor que los existentes hasta ahora. El consumo de energía se reduce tanto en el proceso completo (debido a un mejor control de la calefacción), como propiamente en el accionamiento, ya que una pequeña reducción de la velocidad provoca una gran reducción en la potencia consumida por las bombas. Existen otra ventajas como un mejor encendido y apagado de la instalación, así como un funcionamiento más silencioso.

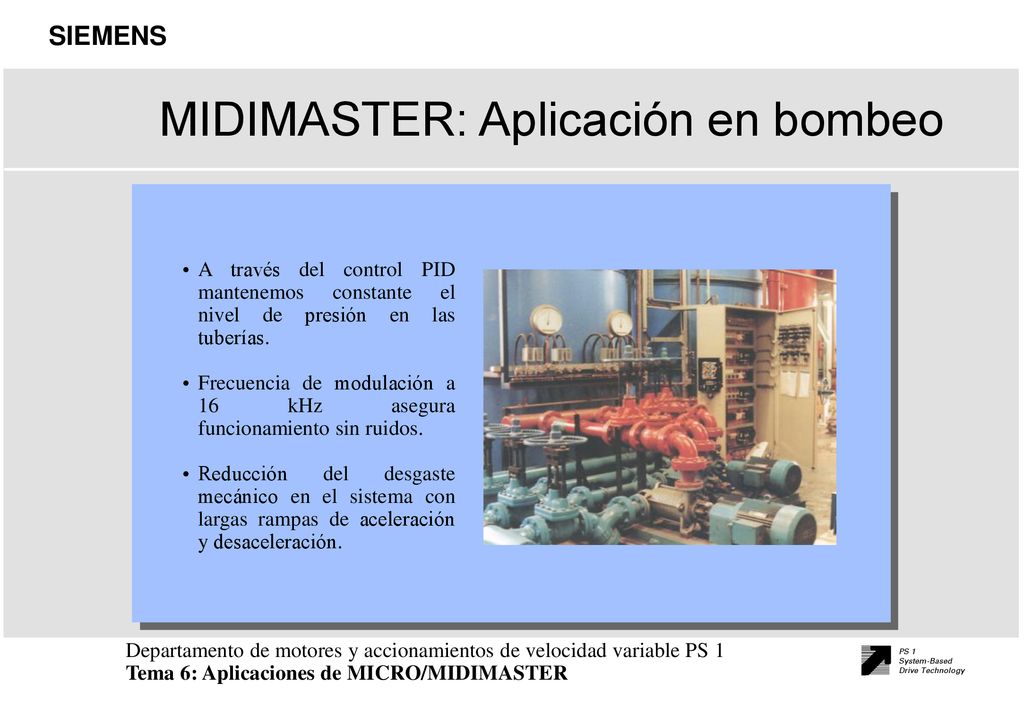

5 MIDIMASTER: Aplicación en bombeo
A través del control PID mantenemos constante el nivel de presión en las tuberías. Frecuencia de modulación a 16 kHz asegura funcionamiento sin ruidos. Reducción del desgaste mecánico en el sistema con largas rampas de aceleración y desaceleración. Todas las ventajas que se han presentado en los ejemplos anteriores se muestran también en este, siendo de especial importancia un arranque y parada suave, ya que si no se producen graves daños en la vieja red de tuberías durante la parada de la instalación. Con la ayuda del regulador PID integrado, se puede regular constantemente la presión, sin que se necesite ningún elemento de control adicional.

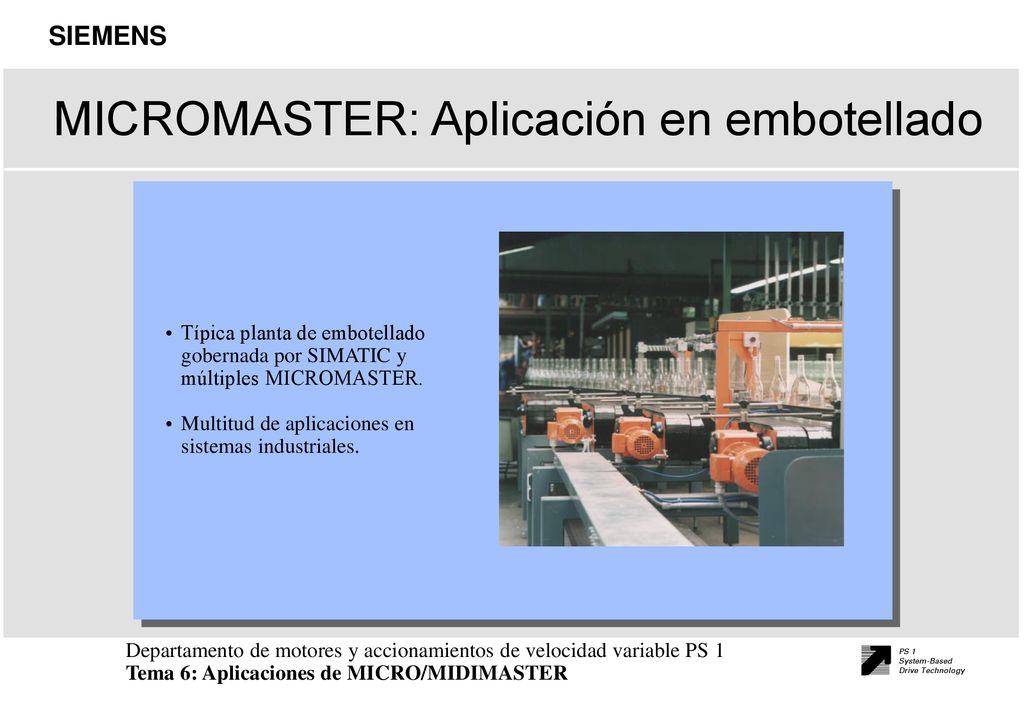

6 MICROMASTER: Aplicación en embotellado
Típica planta de embotellado gobernada por SIMATIC y múltiples MICROMASTER. Multitud de aplicaciones en sistemas industriales. En gran cantidad de aplicaciones de control de procesos como por ejemplo instalaciones de embalaje o de llenado/vaciado se utilizan una gran cantidad de MICROMASTER. Normalmente cada parte del proceso se controla con un autómata, aunque en procesos más complicados se utilizan extensamente autómatas conectados en redes PROFIBUS. Un control preciso a altas velocidades junto con la utilización de suaves rampas de encendido y apagado garantizan garantizan que ninguna botella pueda caer. Aunque en este caso se utiliza el MICROMASTER como regulador de velocidad, en la mayoría de las aplicaciones no tiene sentido hacer esto, ya que para ello se disponen de grandes sistemas de regulación. El MICROMASTER sólo reacciona a sus órdenes

7 Ejemplo de como no instalar un MICROMASTER
Planta de pintura en el lejano oeste Temperatura > 45°C Fallos que no se deben cometer: La temperatura es demasiado alta pero no hay ningún tipo de refrigeración para el armario o se disminuye la potencia a utilizar. La temperatura era en el armario, sin embargo, superior a 50°C, lo cual nunca se debe permitir. La perturbaciones electromagnéticas no han sido tenidas en cuenta: Tomas de tierra defectuosas, cableado en malas condiciones, no hay separación galvánica, no están los cables apantallados, etc. Las resistencias de frenado están conectados con contactos medio sueltos, lo que resulta tremendamente peligroso.

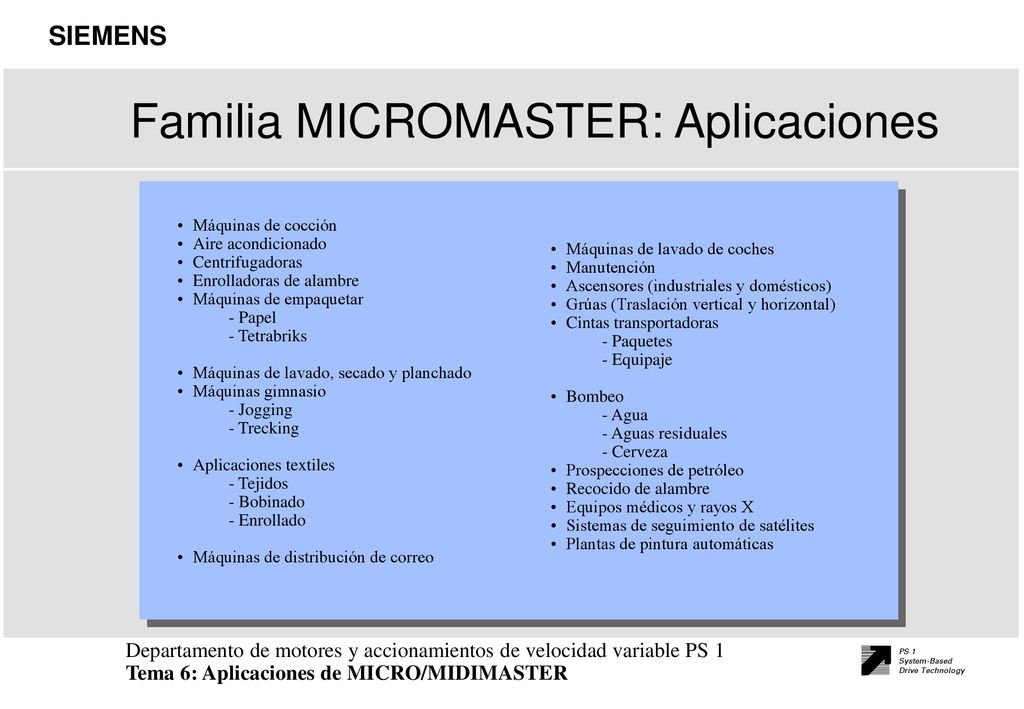

8 Familia MICROMASTER: Aplicaciones
Máquinas de cocción Aire acondicionado Centrifugadoras Enrolladoras de alambre Máquinas de empaquetar - Papel - Tetrabriks Máquinas de lavado, secado y planchado Máquinas gimnasio - Jogging - Trecking Aplicaciones textiles - Tejidos - Bobinado - Enrollado Máquinas de distribución de correo Máquinas de lavado de coches Manutención Ascensores (industriales y domésticos) Grúas (Traslación vertical y horizontal) Cintas transportadoras - Paquetes - Equipaje Bombeo - Agua - Aguas residuales - Cerveza Prospecciones de petróleo Recocido de alambre Equipos médicos y rayos X Sistemas de seguimiento de satélites Plantas de pintura automáticas El cuadro representa alguna de las aplicaciones de los variadores de frecuencia tratadas por el personal del departamento PS 1.
