1 Asociación de Montañismo de la UNAM Módulo de Orientación Cartas topográficas

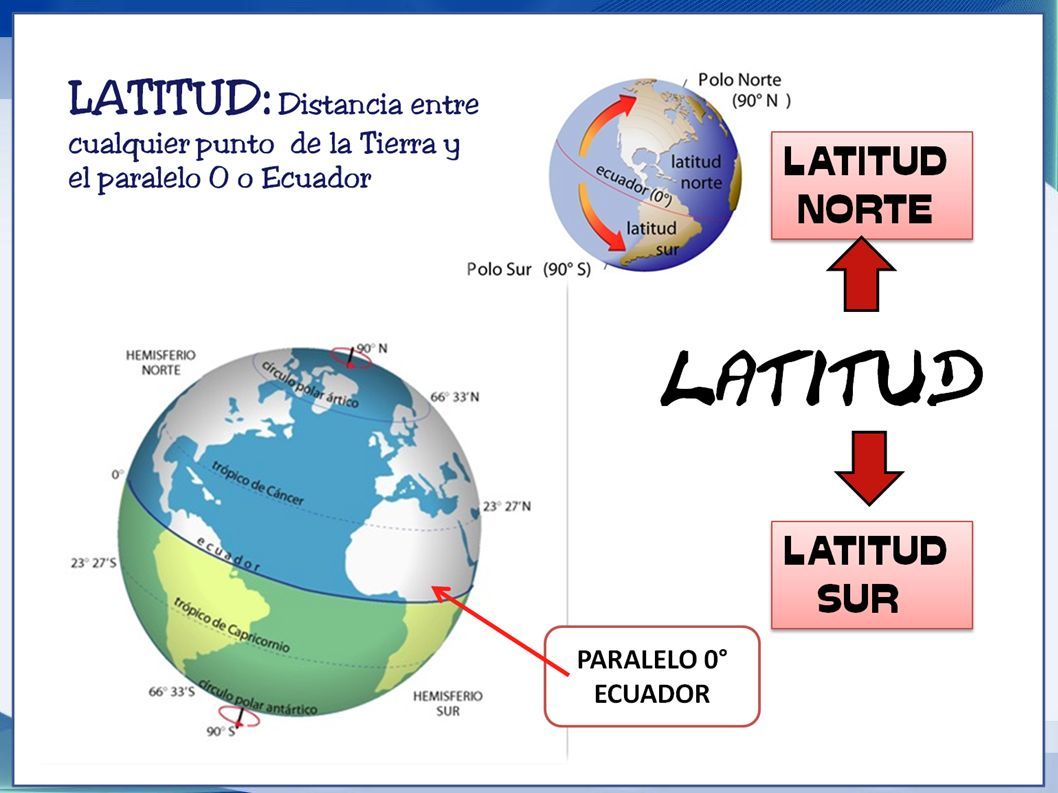

2

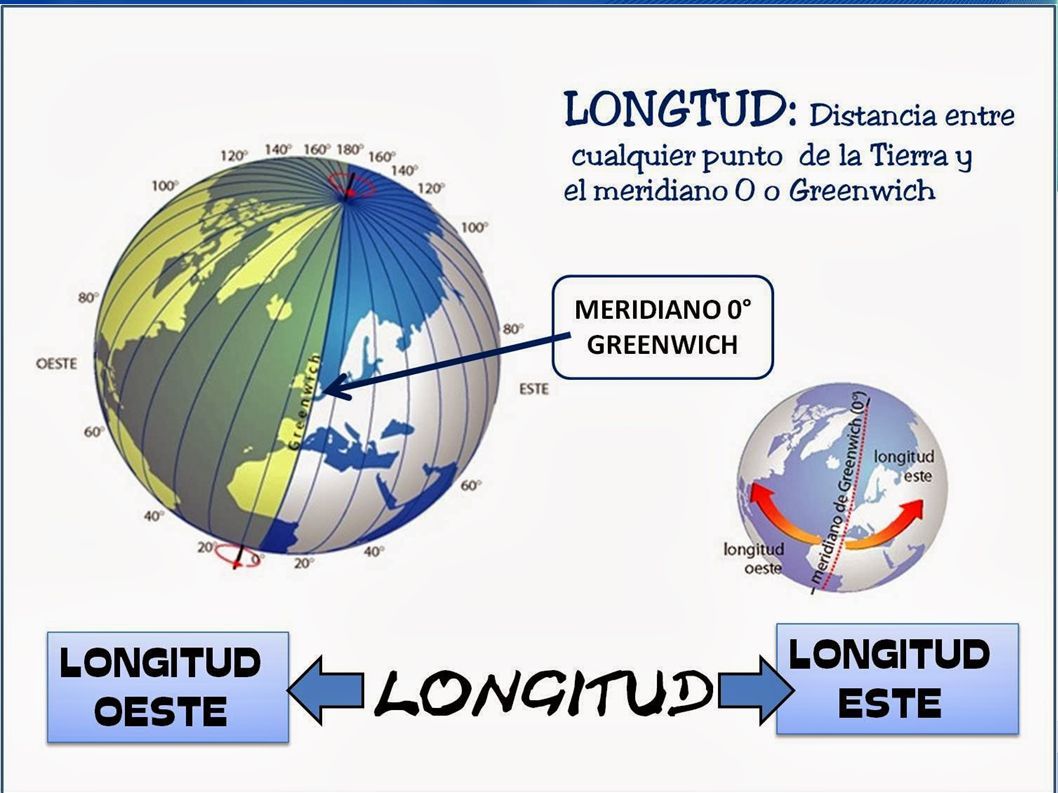

3

4 DF: 19°20'N 99°10'W

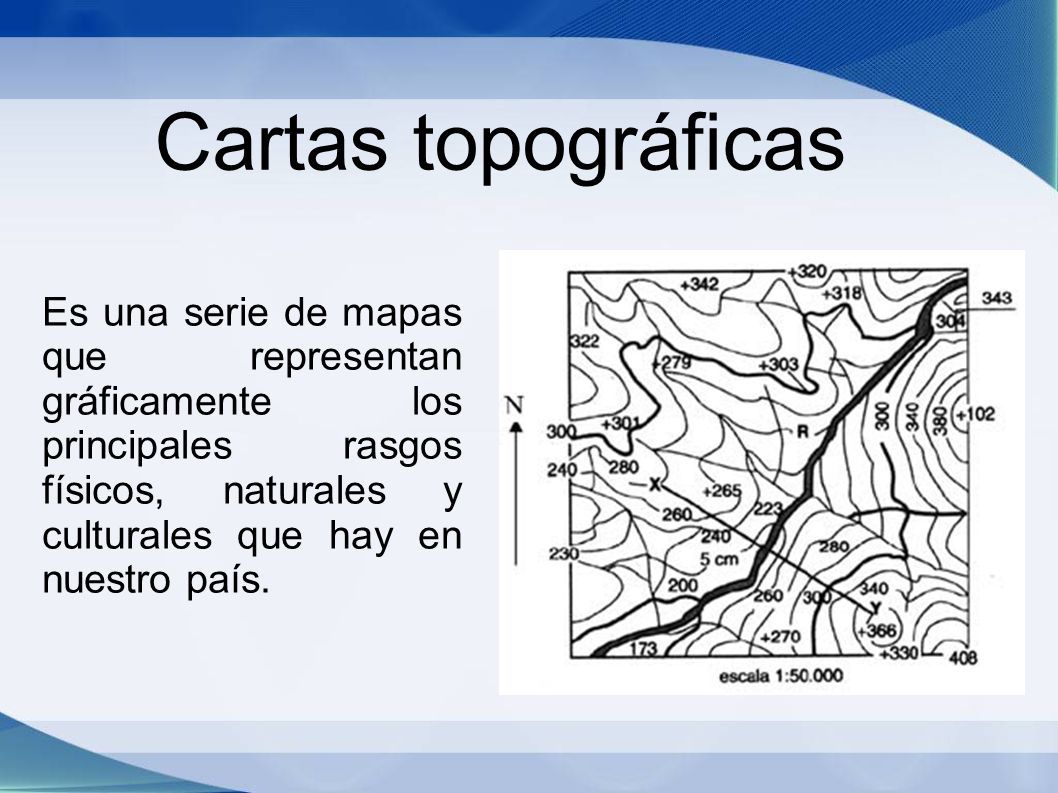

5 Cartas topográficas

6 Es una serie de mapas que representan gráficamente los principales rasgos físicos, naturales y culturales que hay en nuestro país.

7 La proyección cilíndrica | El planeta en papel...

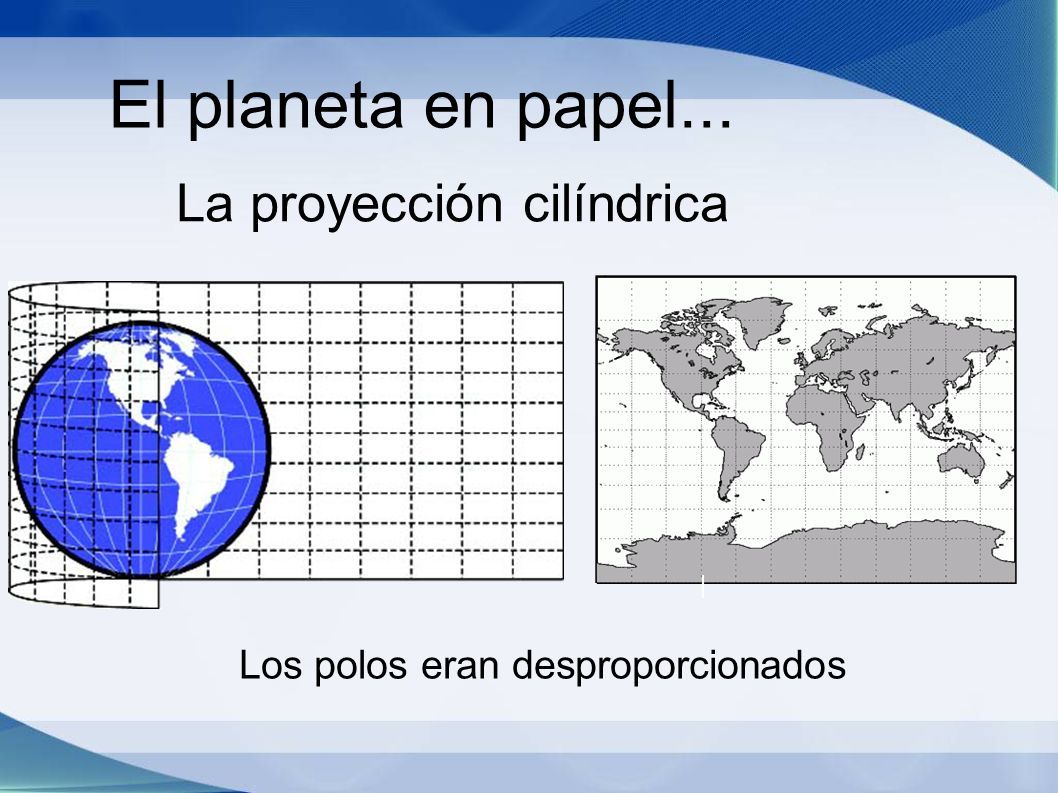

8 La proyección cilíndrica | Los polos eran desproporcionados El planeta en papel...

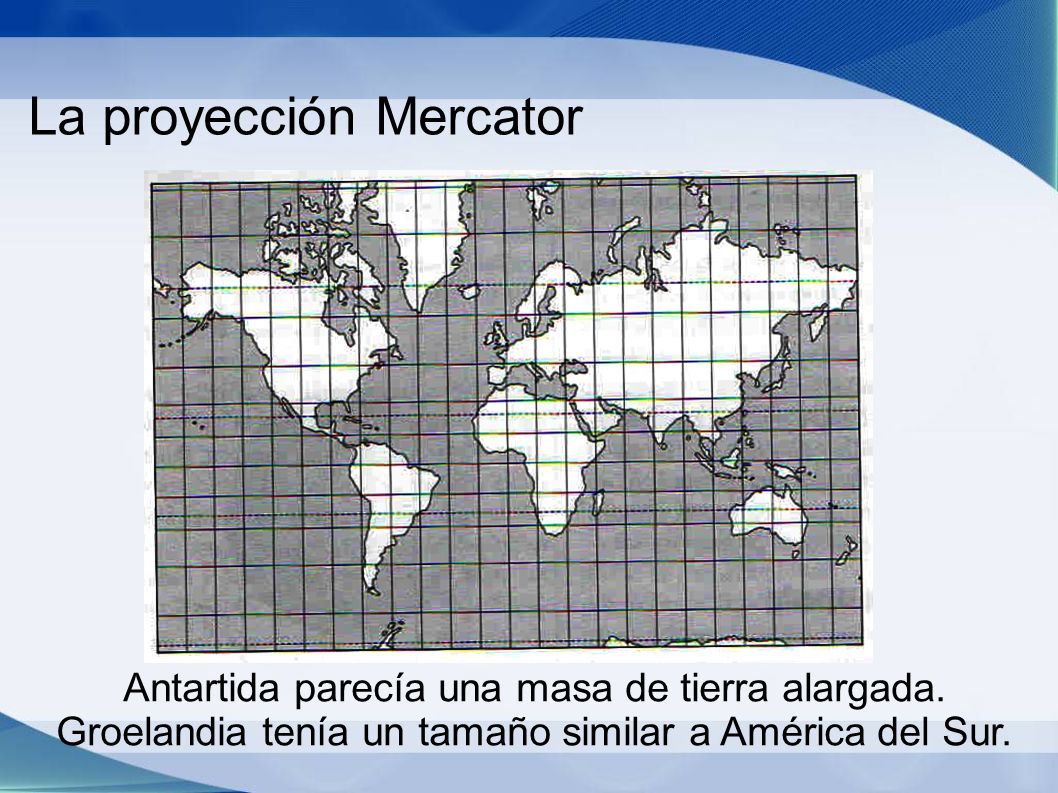

9 La proyección Mercator Antartida parecía una masa de tierra alargada. Groelandia tenía un tamaño similar a América del Sur.

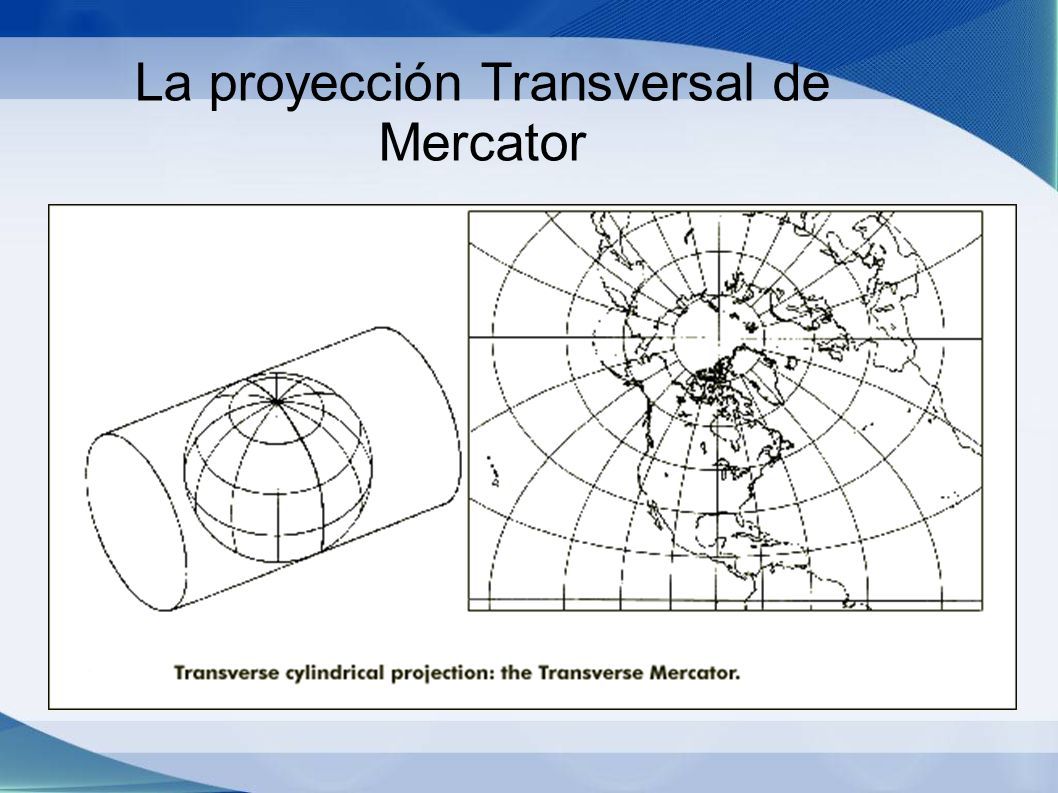

10 La proyección Transversal de Mercator

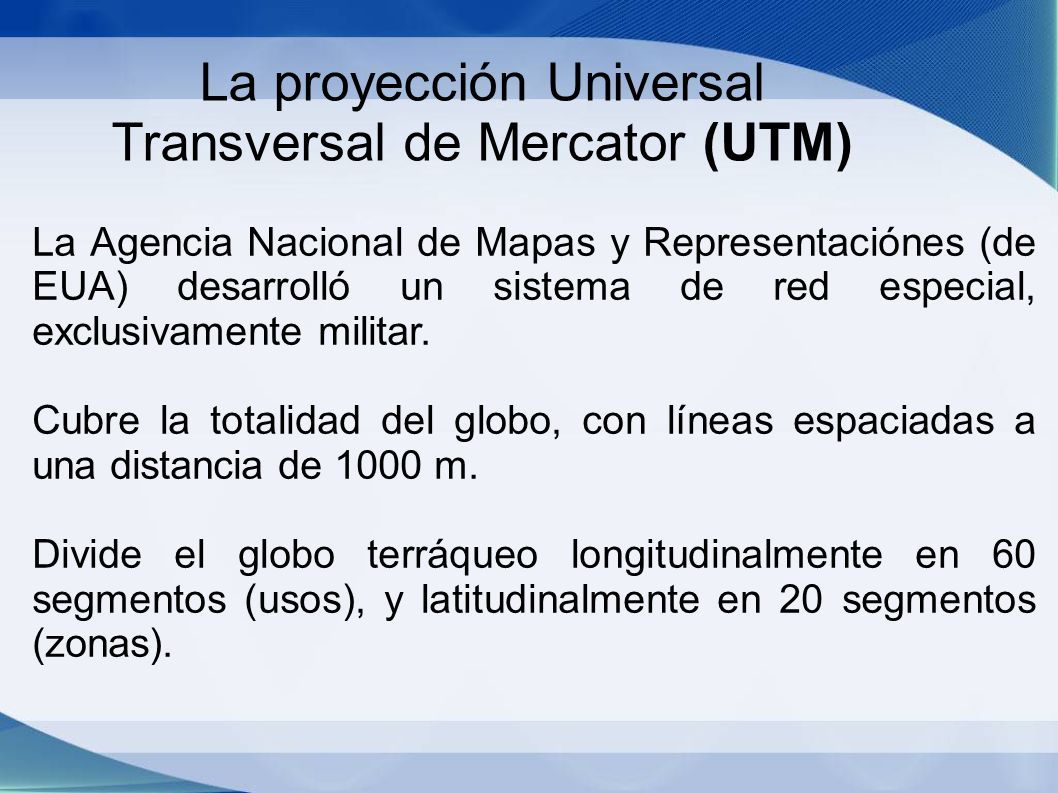

11 La Agencia Nacional de Mapas y Representaciónes (de EUA) desarrolló un sistema de red especial, exclusivamente militar. Cubre la totalidad del globo, con líneas espaciadas a una distancia de 1000 m. Divide el globo terráqueo longitudinalmente en 60 segmentos (usos), y latitudinalmente en 20 segmentos (zonas). La proyección Universal Transversal de Mercator (UTM)

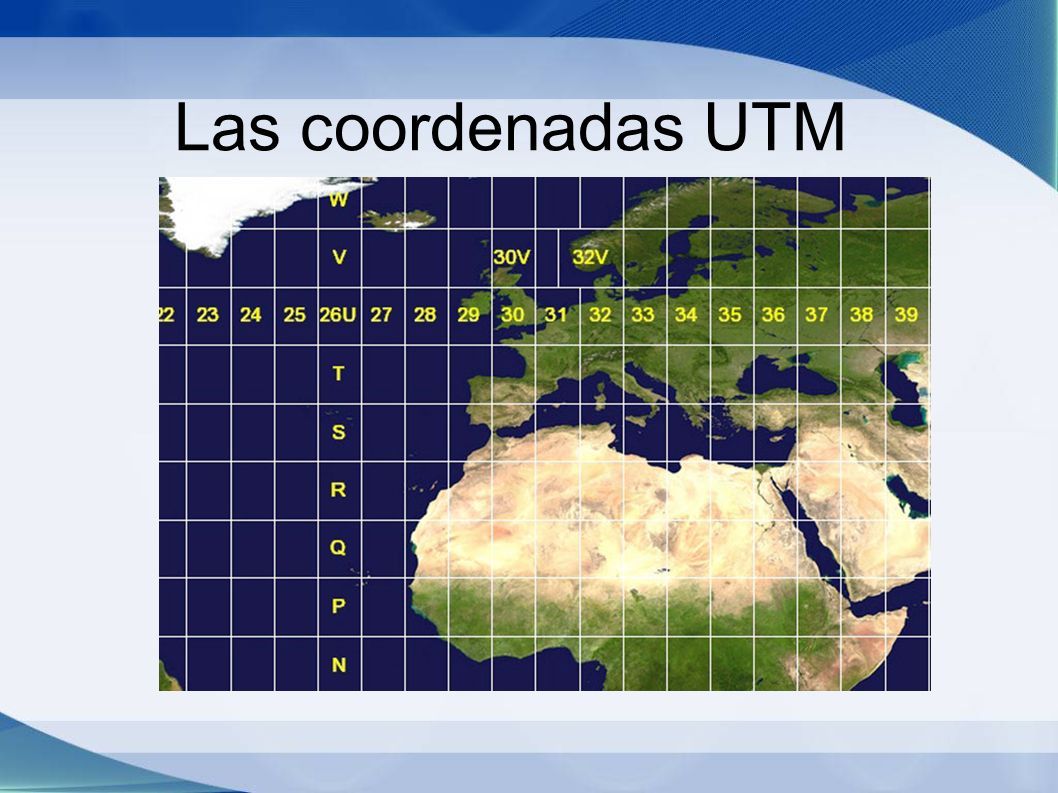

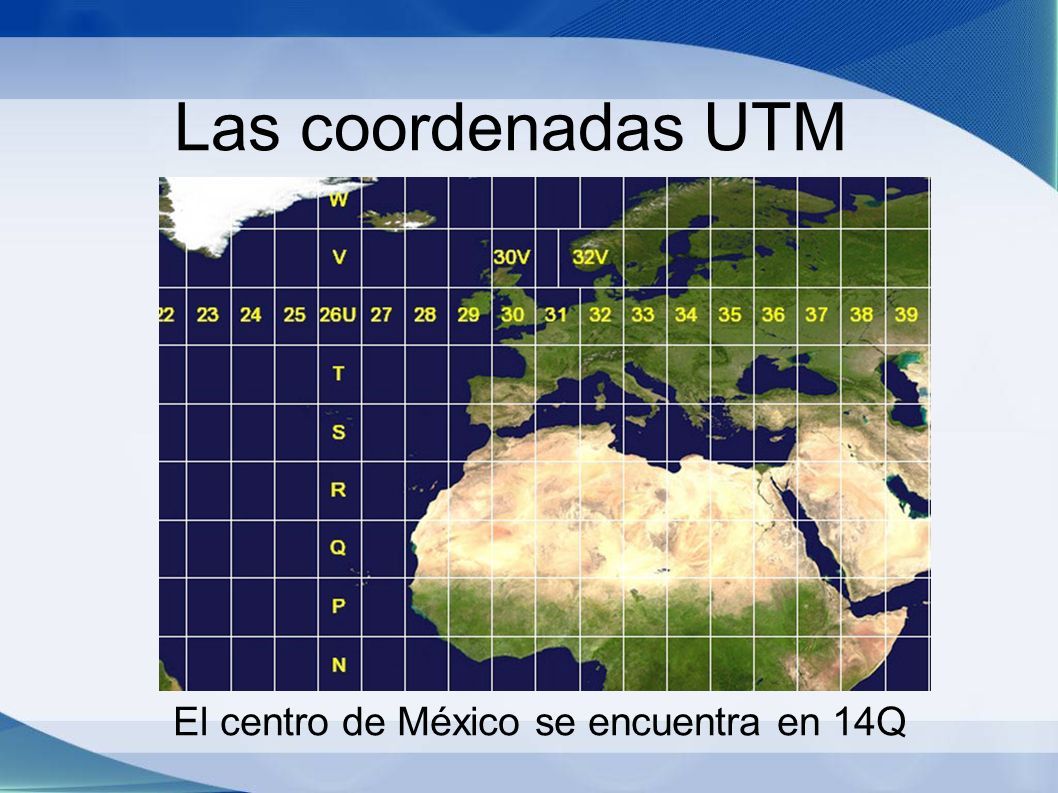

12 Las coordenadas UTM

13 El centro de México se encuentra en 14Q

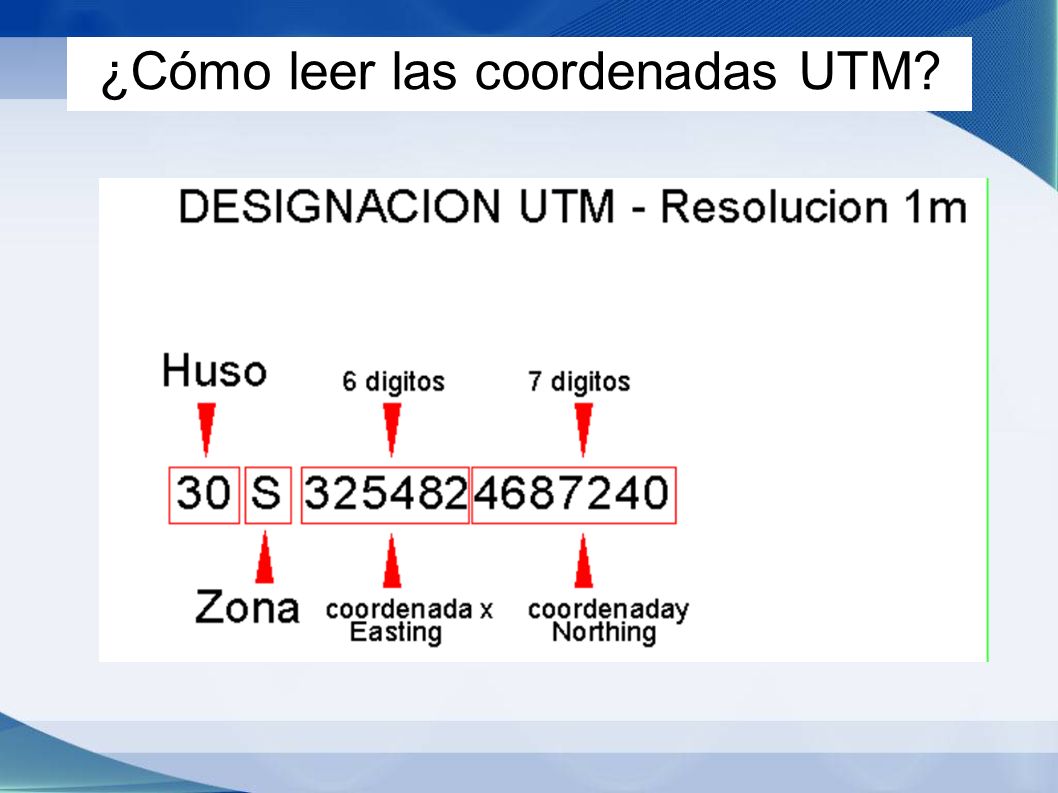

14 ¿Cómo leer las coordenadas UTM?

15

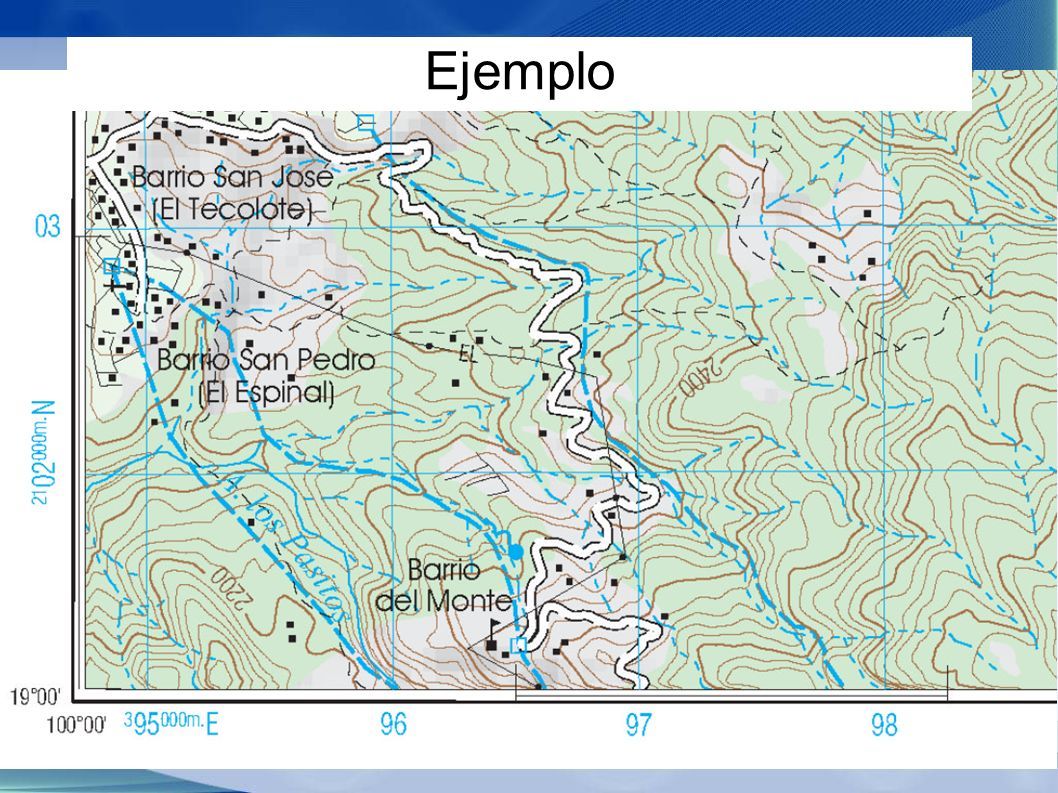

16 Ejemplo

17 14 Q 397 000 210 2000

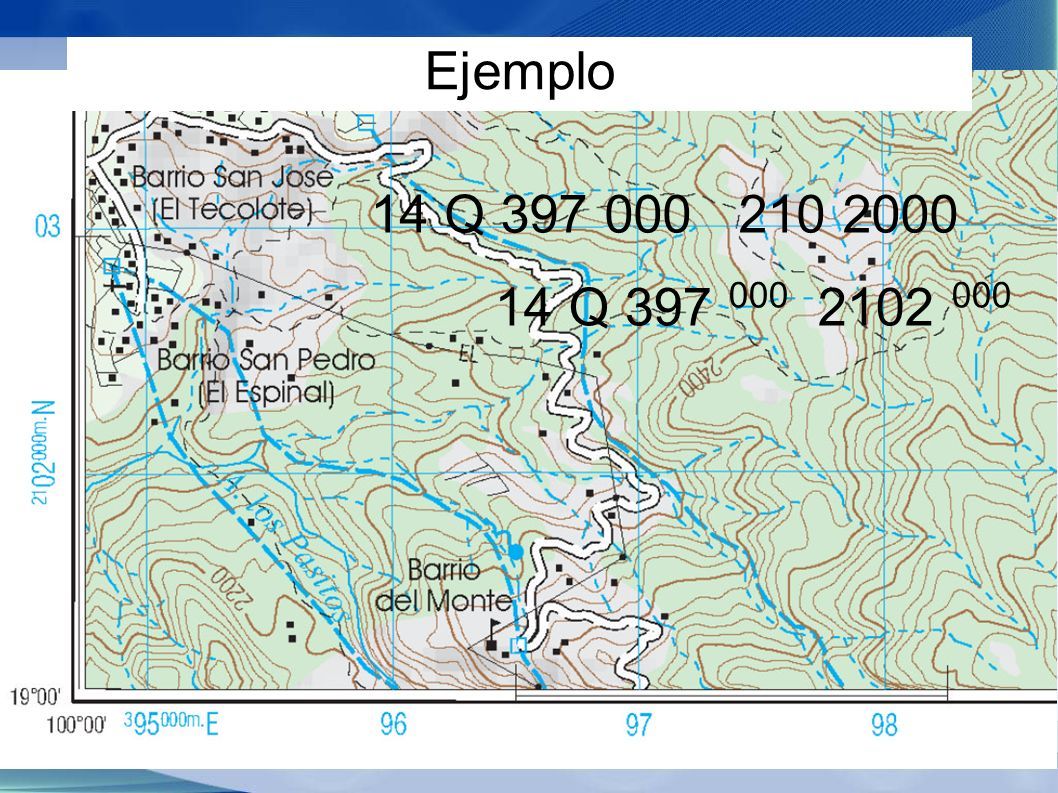

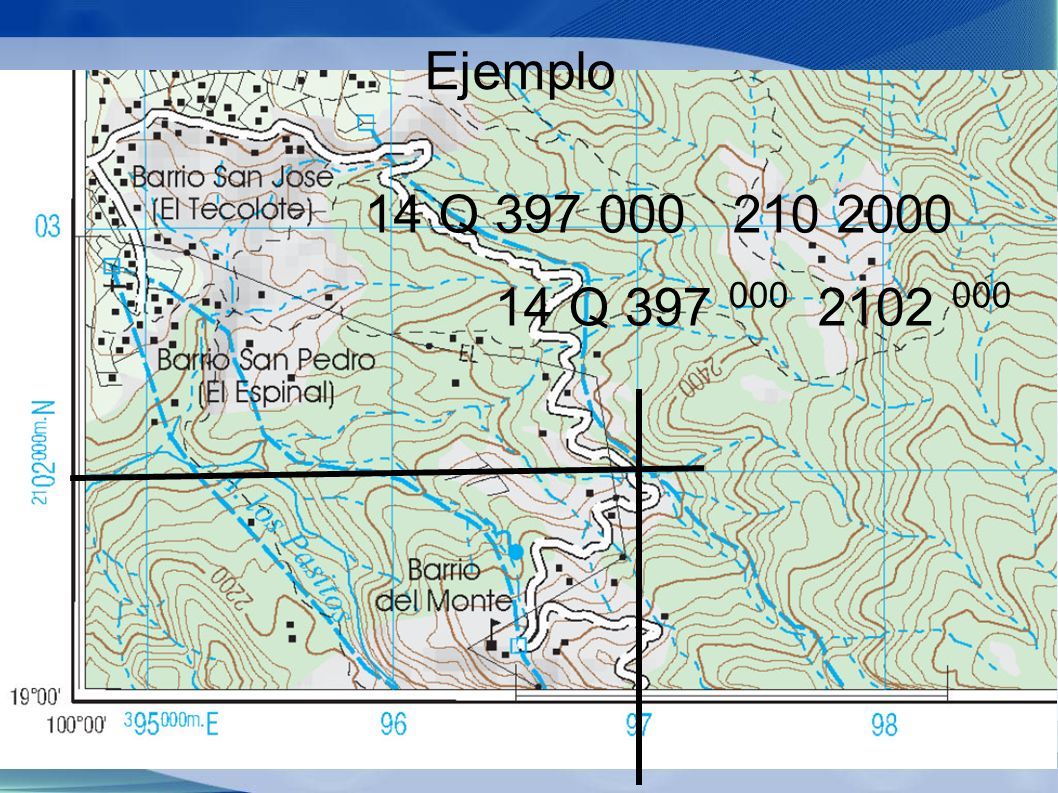

18 Ejemplo 14 Q 397 000 2102 000

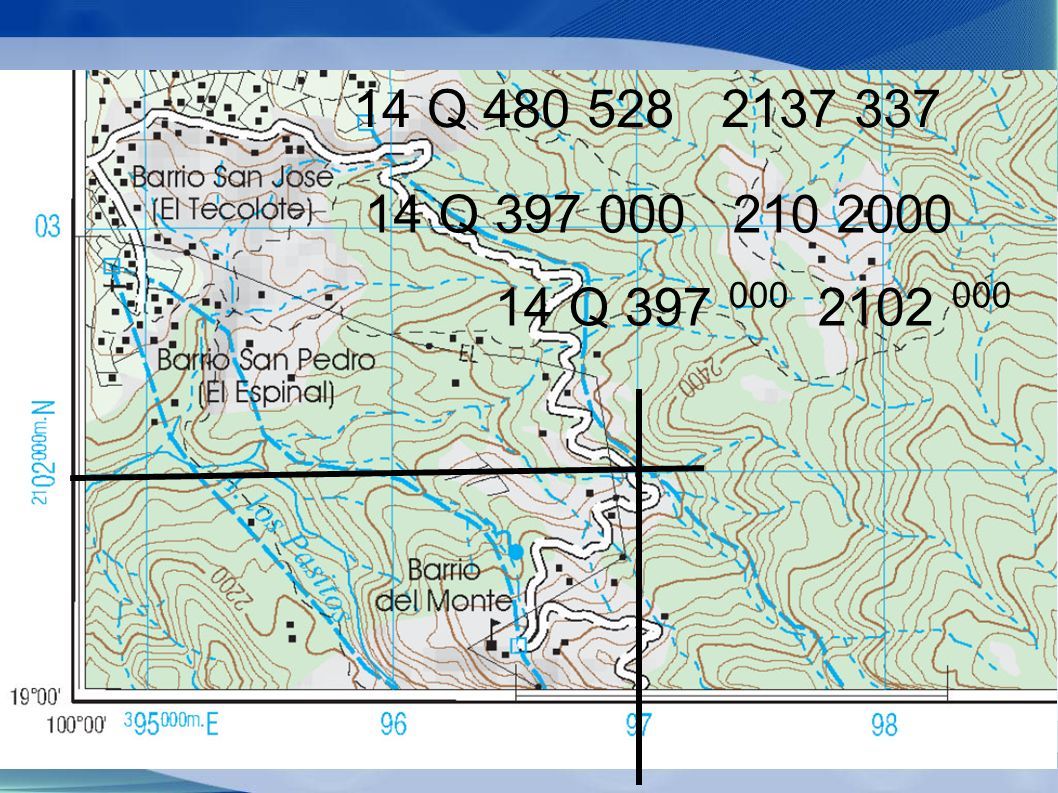

19 14 Q 480 528 2137 337 14 Q 397 000 2102 000

20 Ejercicios

21 Escalas

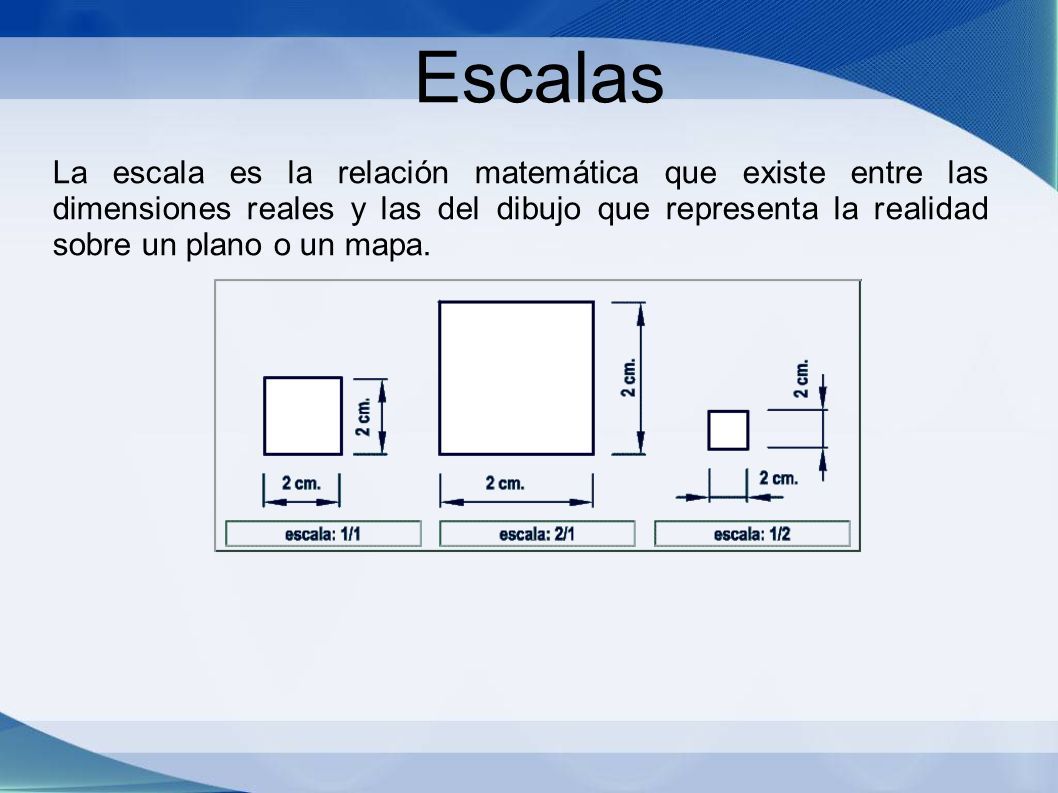

22 La escala es la relación matemática que existe entre las dimensiones reales y las del dibujo que representa la realidad sobre un plano o un mapa.

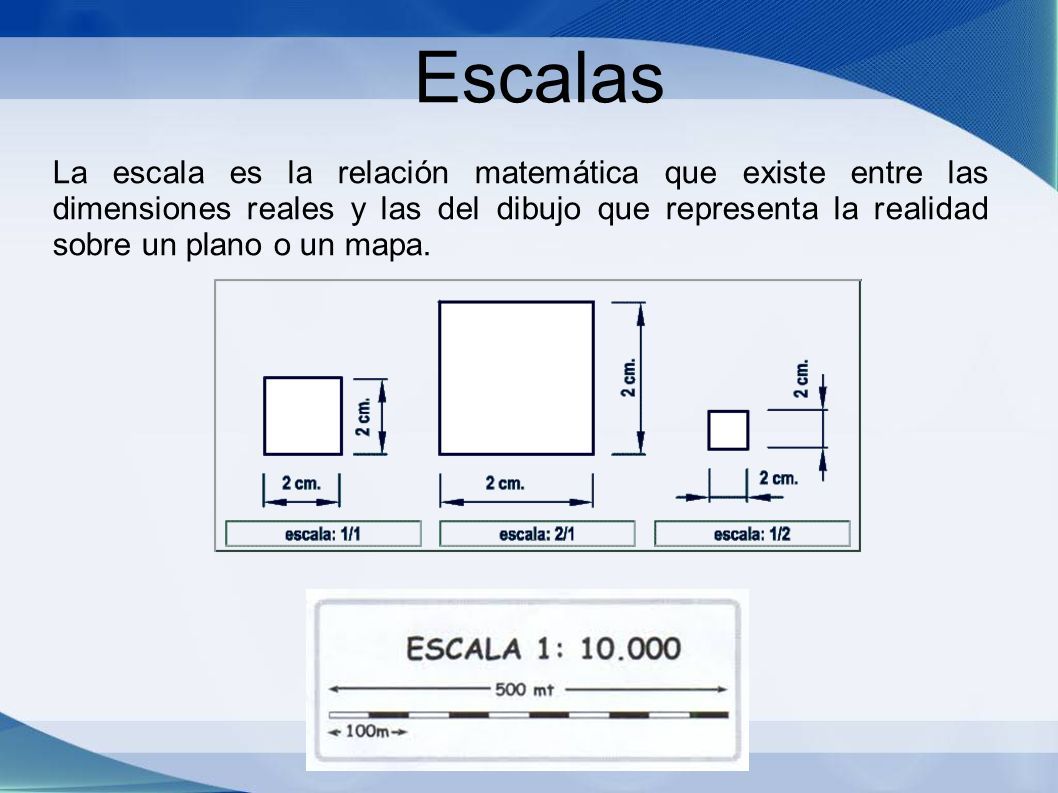

23 Escalas La escala es la relación matemática que existe entre las dimensiones reales y las del dibujo que representa la realidad sobre un plano o un mapa.

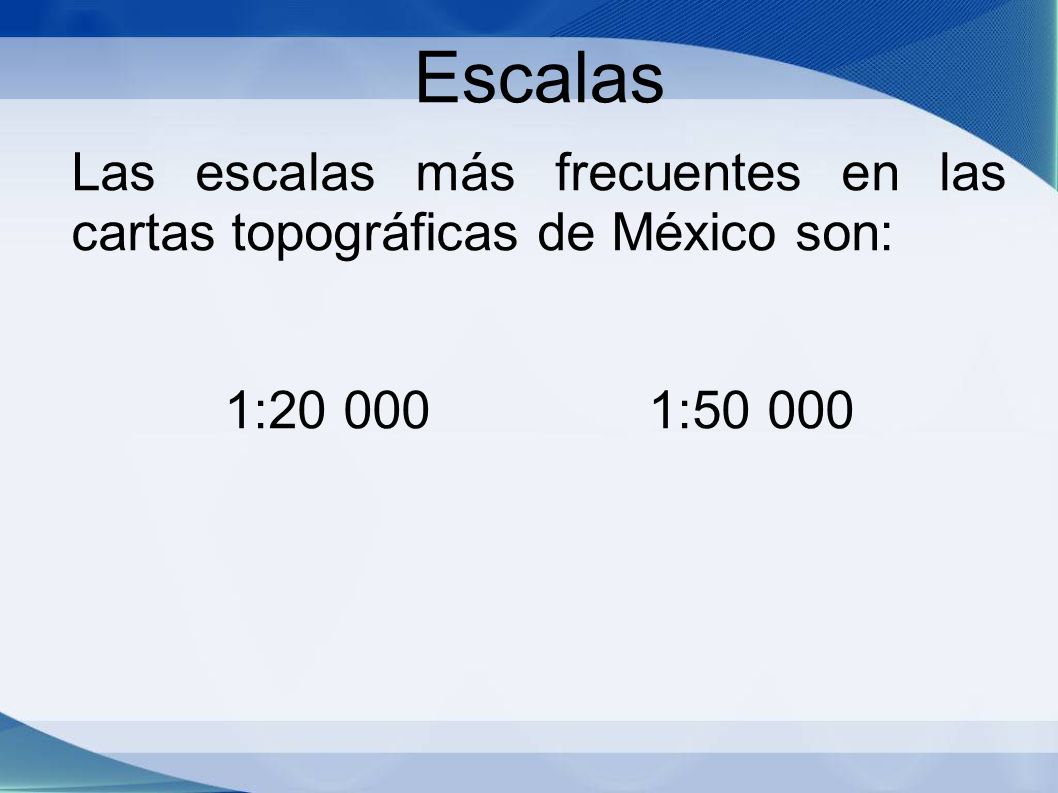

24 Escalas Las escalas más frecuentes en las cartas topográficas de México son: 1:20 000 1:50 000

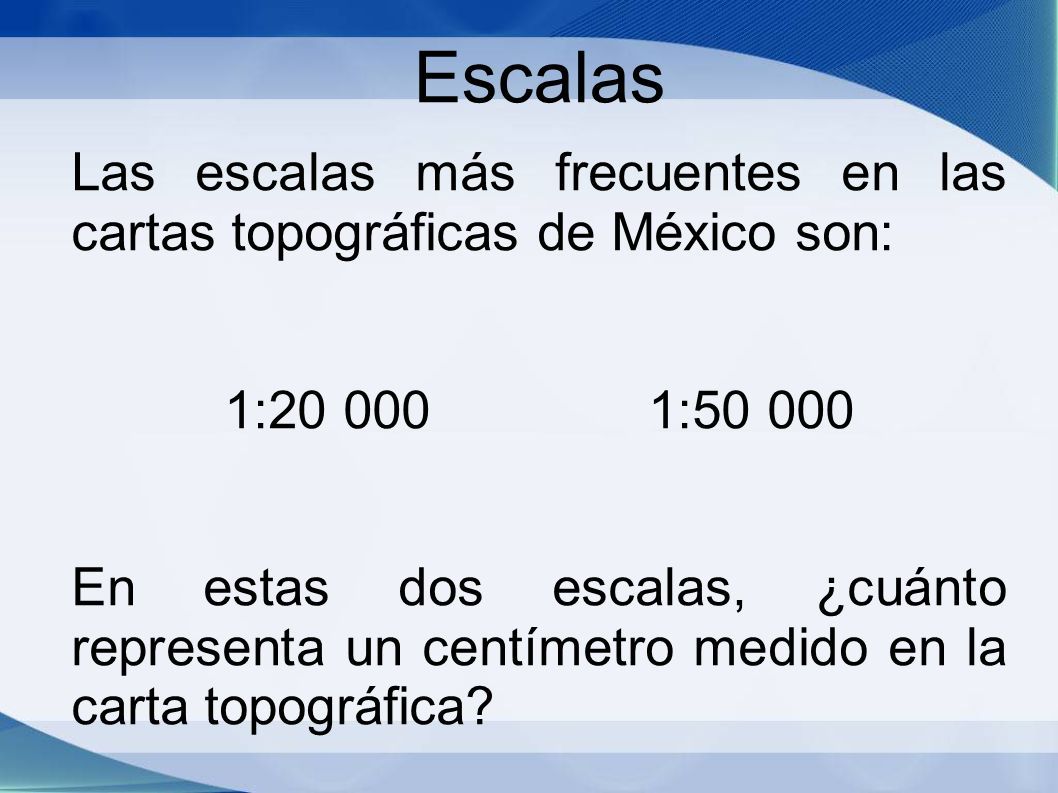

25 Escalas Las escalas más frecuentes en las cartas topográficas de México son: 1:20 000 1:50 000 En estas dos escalas, ¿cuánto representa un centímetro medido en la carta topográfica?

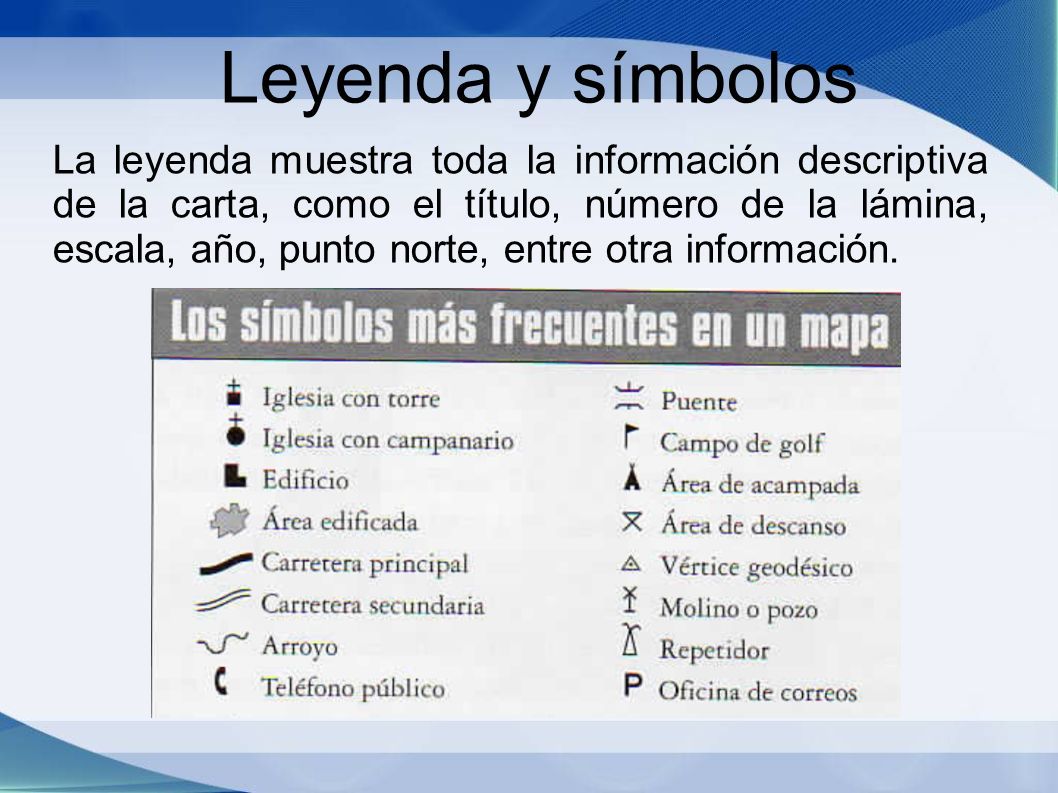

26 Leyenda y símbolos La leyenda muestra toda la información descriptiva de la carta, como el título, número de la lámina, escala, año, punto norte, entre otra información.

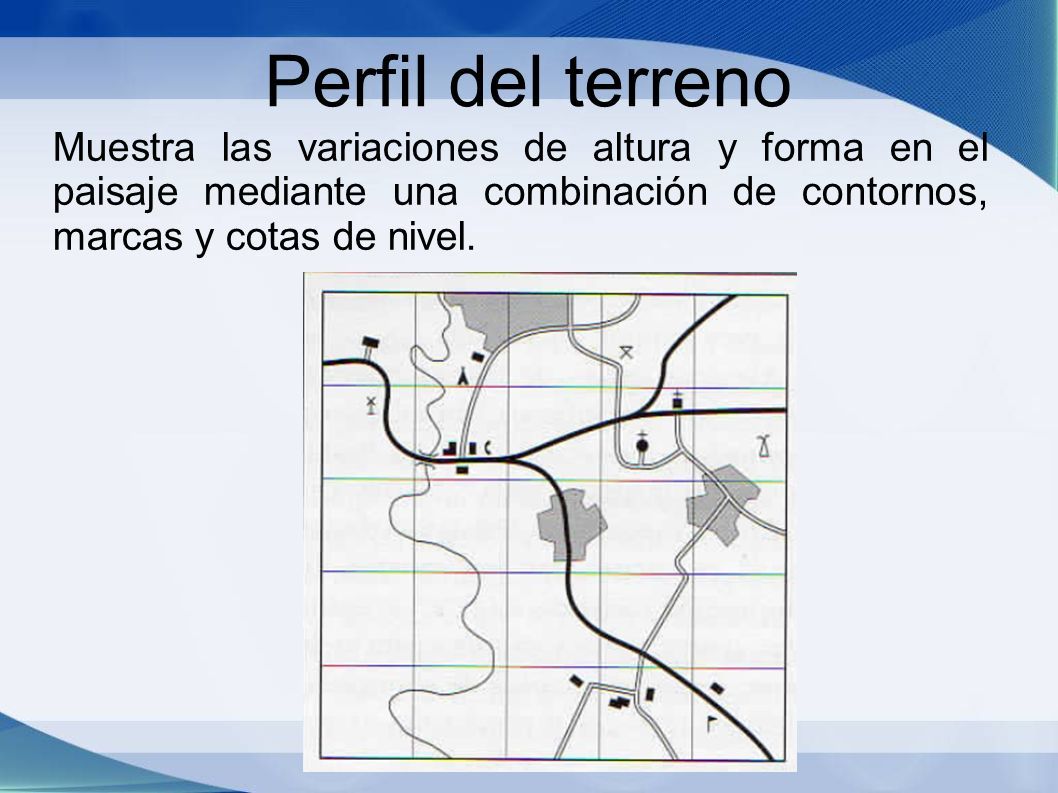

27 Perfil del terreno Muestra las variaciones de altura y forma en el paisaje mediante una combinación de contornos, marcas y cotas de nivel.

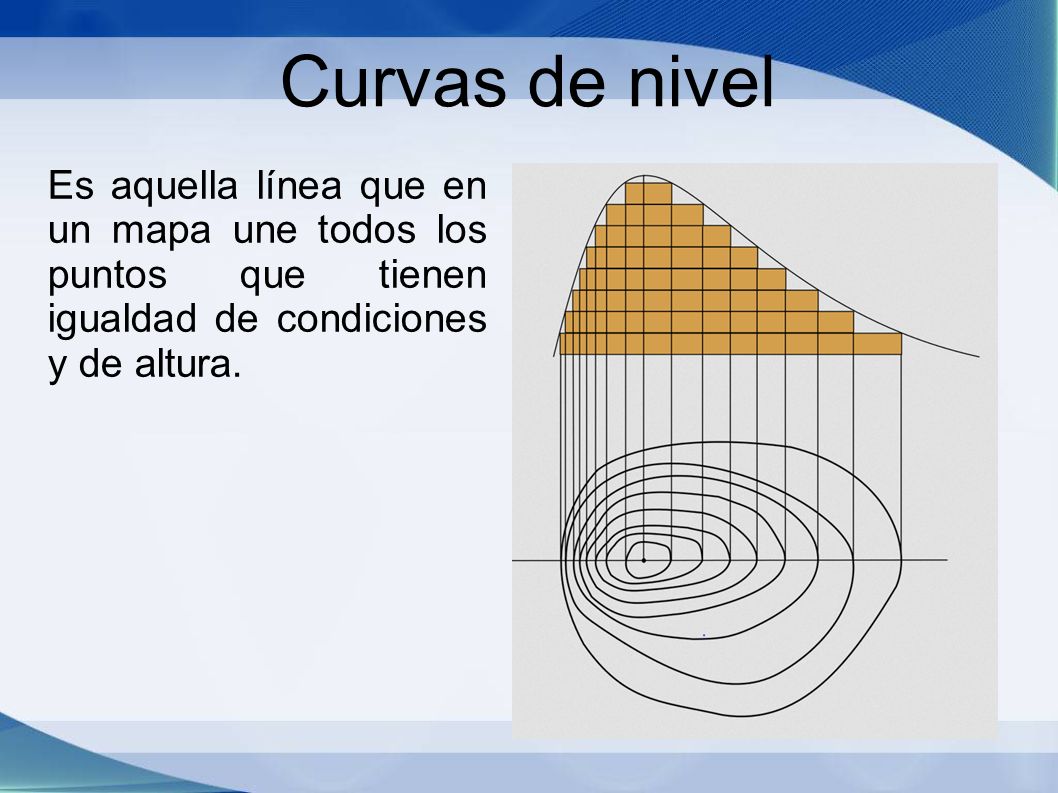

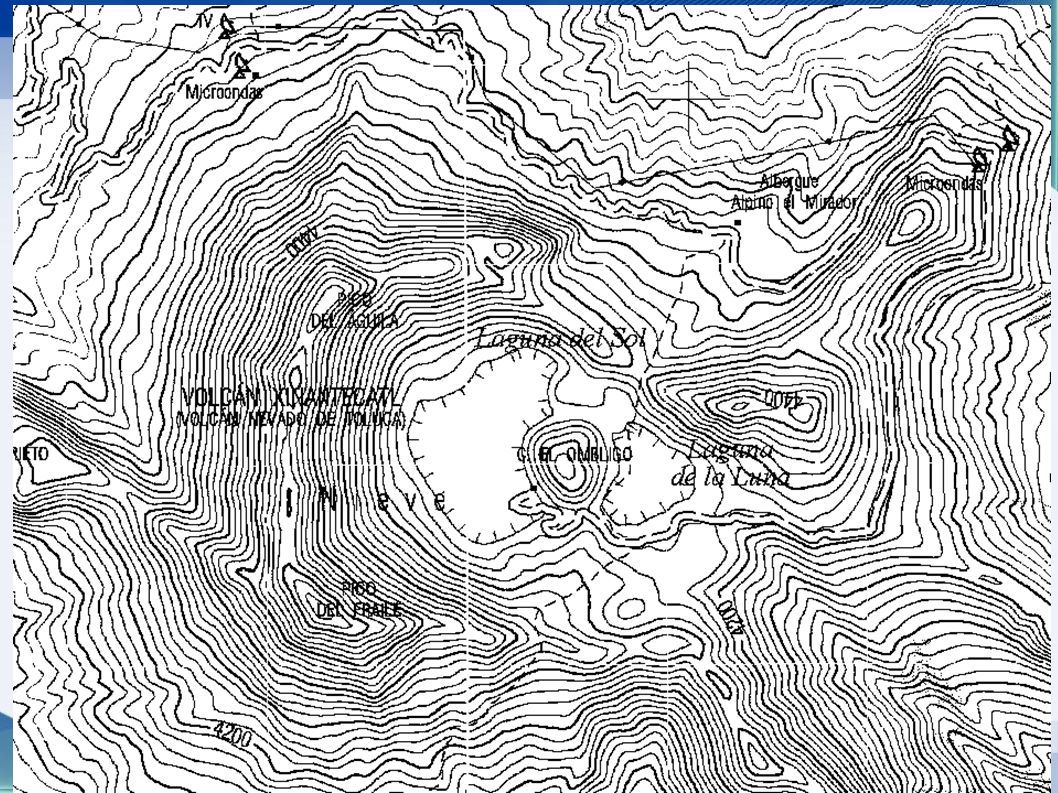

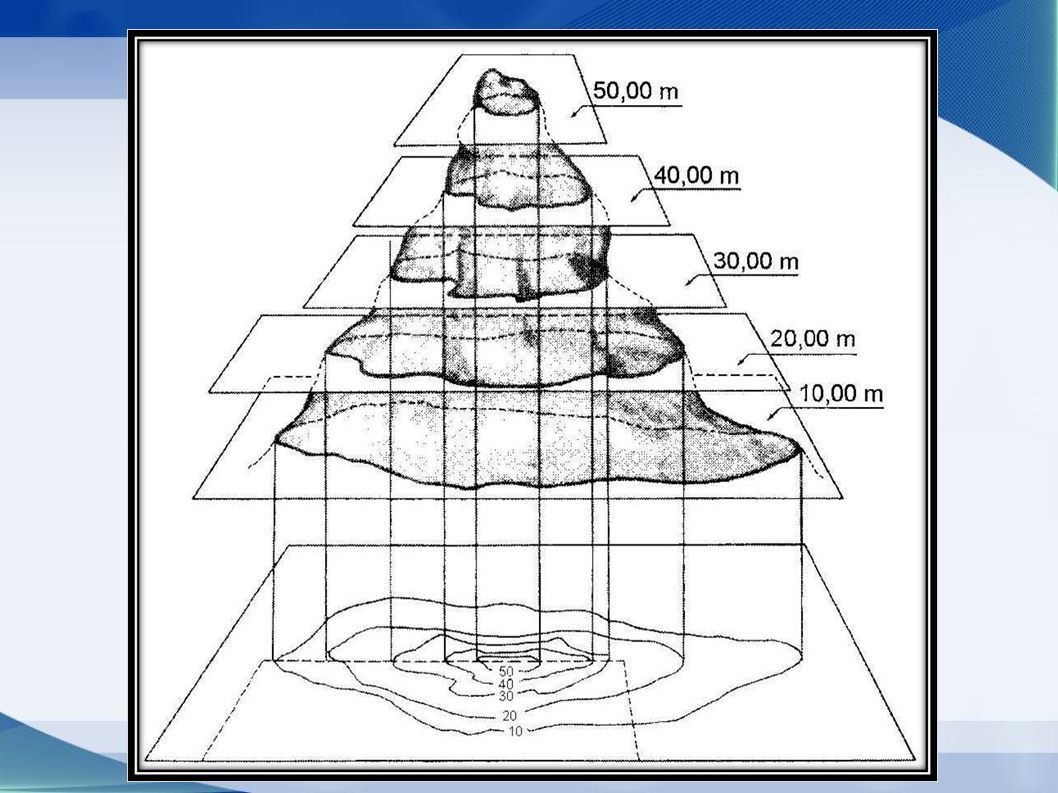

28 Curvas de nivel

29 Es aquella línea que en un mapa une todos los puntos que tienen igualdad de condiciones y de altura.

30

31

32 Ejercicios

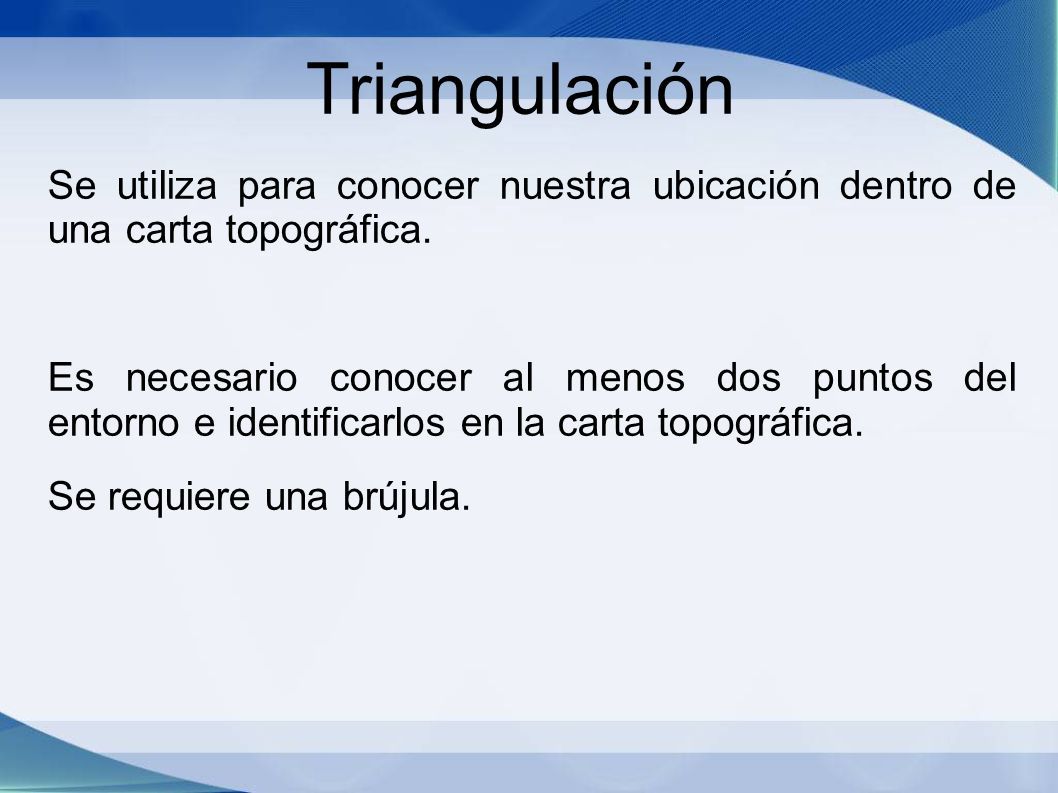

33 Triangulación

34 Se utiliza para conocer nuestra ubicación dentro de una carta topográfica. Es necesario conocer al menos dos puntos del entorno e identificarlos en la carta topográfica. Se requiere una brújula.

35 ¿Qué elementos tiene una carta topográfica?

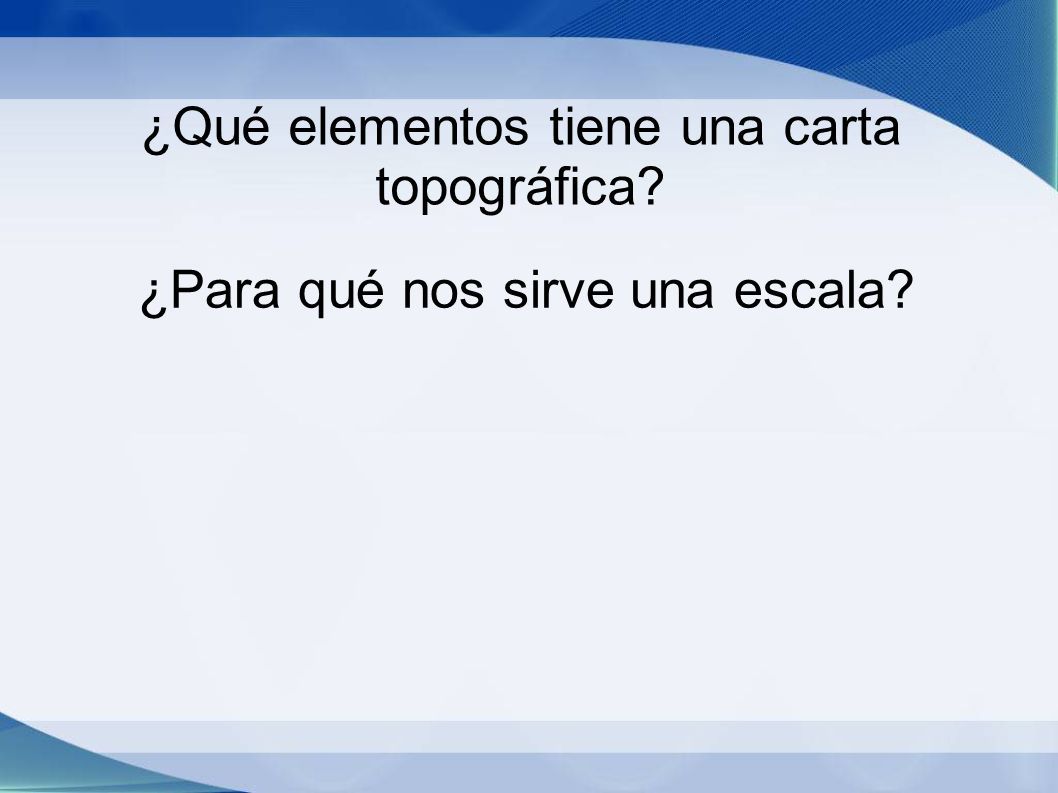

36 ¿Para qué nos sirve una escala?

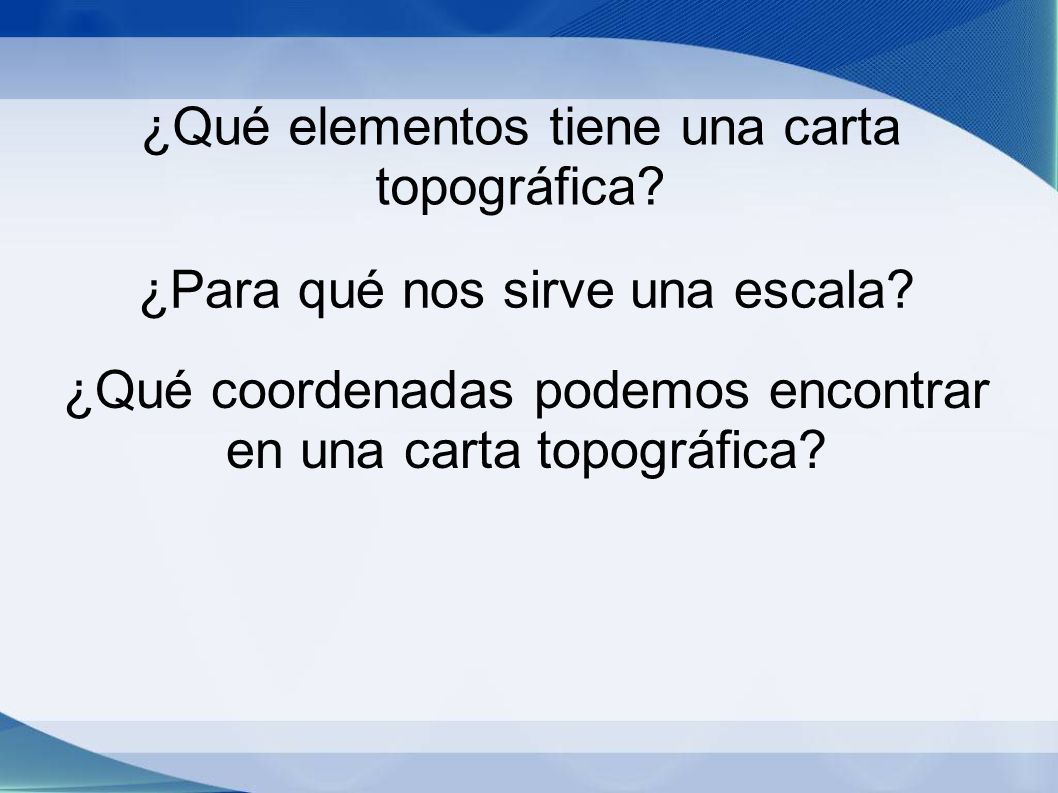

37 ¿Qué elementos tiene una carta topográfica? ¿Para qué nos sirve una escala? ¿Qué coordenadas podemos encontrar en una carta topográfica?

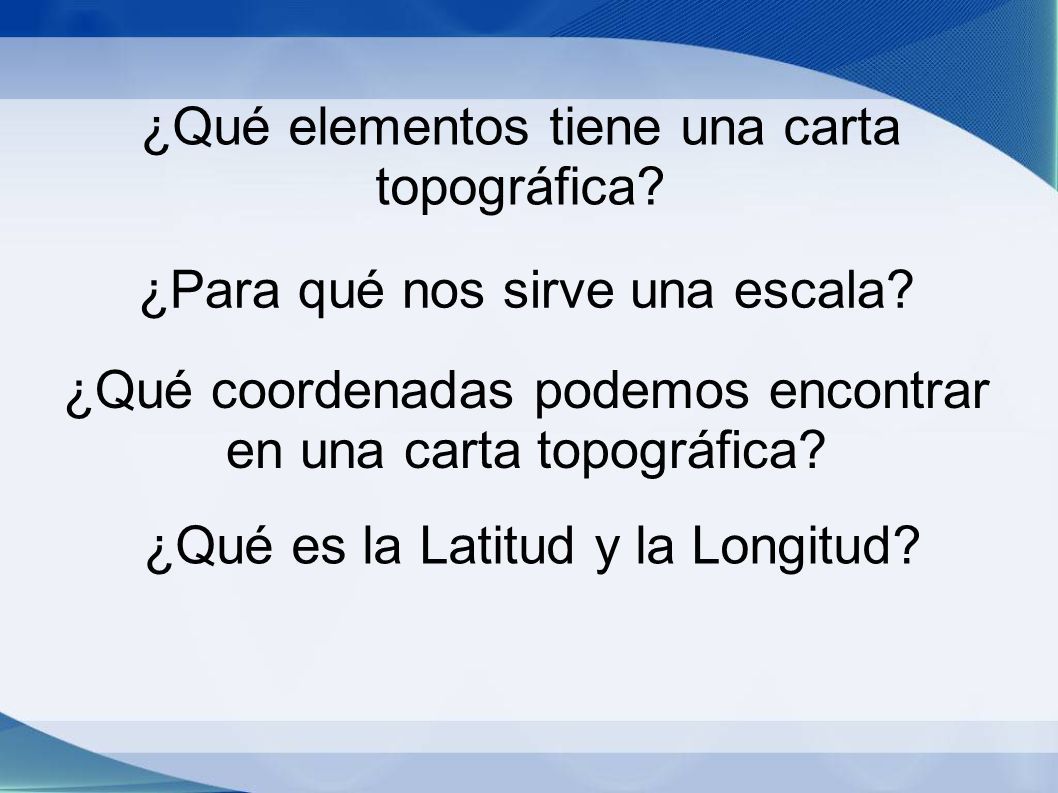

38 ¿Qué elementos tiene una carta topográfica? ¿Para qué nos sirve una escala? ¿Qué coordenadas podemos encontrar en una carta topográfica? ¿Qué es la Latitud y la Longitud?

39 ¿Qué elementos tiene una carta topográfica? ¿Para qué nos sirve una escala? ¿Qué coordenadas podemos encontrar en una carta topográfica? ¿Qué es la Latitud y la Longitud? ¿Para qué nos sirve la triangulación?
