PROPÓSITO: Que los alumnos reflexionen sobre los problemas que plantea la proyección plana de un cuerpo esférico.

Presentación del tema: "PROPÓSITO: Que los alumnos reflexionen sobre los problemas que plantea la proyección plana de un cuerpo esférico."— Transcripción de la presentación:

1

2 PROPÓSITO: Que los alumnos reflexionen sobre los problemas que plantea la proyección plana de un cuerpo esférico.

3 El globo terráqueo y los mapas son las dos formas de representar a la superficie terrestre.
El globo terráqueo representa de la manera más exacta las dimensiones a escala de la forma y de la superficie terrestre.

4 Los mapas presentan una desventaja al
Los mapas presentan una desventaja al trasladar la superficie curva de la Tierra a un plano se producen deformaciones.

5 El uso de mapas es básico para
El uso de mapas es básico para estudiar los fenómenos terrestres, es necesario reducir al mínimo la deformación, y se requiere conservar la proporción entre la forma y el tamaño de las áreas, así como la relación entre las distancias en el papel y las distancias reales en el terreno.

6 Para esto el hombre utiliza
Para esto el hombre utiliza las proyecciones cartográficas que consisten en redes de paralelos y meridianos sobre las que se dibuja un mapa. Toda proyección cartográfica se basa en las sombras de los paralelos y meridianos sobre un plano.

7 Principales tipos de proyecciones
Proyecciones cilíndricas.- son el resultado de colocar el papel a manera de cilindro alrededor de una esfera terrestre transparente, con paralelos y meridianos y el contorno de los continentes, todos Los paralelos y meridianos son líneas rectas de la misma dimensión y forman ángulos.

8 •Se usa para elaborar planisferios.

9 •Tiene la desventaja de que las zonas polares aparecen de mayor tamaño que en la realidad, debido a que los meridianos no se juntan nunca en los polos y se producen deformaciones importantes

10 •La más conocida es la de Mercátor.
En México es una de las más utilizadas en su versión UTM.

11 Las proyecciones cónicas
se obtienen de colocar el papel como si fuera un cono alrededor de la esfera terrestre transparente

12 •En la proyección cónica los
•En la proyección cónica los paralelos son semicírculos y los meridianos convergen hacia los polos y son líneas rectas. •Se utilizan principalmente para representar países de latitudes medias

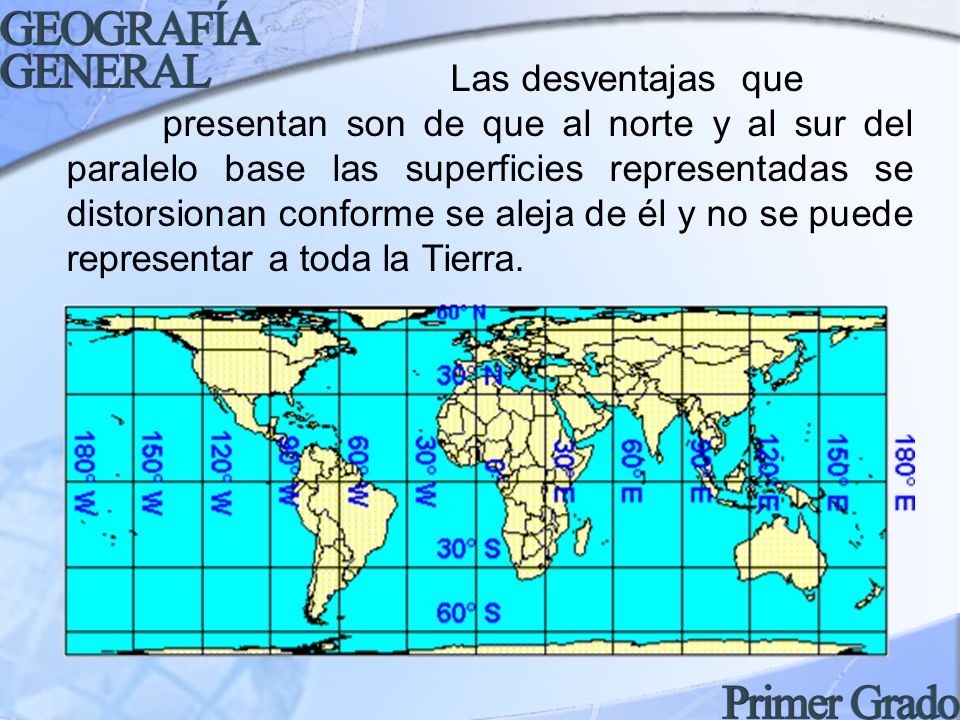

13 Las desventajas que presentan son de que al norte y al sur del paralelo base las superficies representadas se distorsionan conforme se aleja de él y no se puede representar a toda la Tierra.

14 Paralelo base. En una proyección cartográfica, es el paralelo que está en contacto con la superficie de la esfera; en consecuencia, todos los lugares que en él se encuentran no presentan deformaciones

15 Proyecciones acimutales
Son el resultado de proyectar la superficie de la Tierra sobre la hoja de papel, tomando como punto de proyección cualquier lugar del globo terráqueo, según la zona de la Tierra que quiera representarse. Pueden ser polares, ecuatoriales y oblicuas, dependiendo de la forma en que se coloca el papel, pero siempre es tangente al globo terráqueo

16 Las proyecciones polares se utilizan
Las proyecciones polares se utilizan para representar a la Antártida o al Océano Glacial ártico

17 •Las zonas ecuatoriales sufren cambios
•Los paralelos son círculos y los meridianos son líneas rectas que se juntan en el Polo. •Las zonas ecuatoriales sufren cambios proyección globular.

18 En ella los meridianos convergen
En ella los meridianos convergen en los polos y los paralelos mantienen su distancia entre sí; es la más adecuada para representar un hemisferio.

19 La proyección de Goode. Es una proyección discontinua, que para lograr mayor exactitud en la dimensión de los continentes elimina las regiones oceánicas.

20 Bibliografía -Elementos de Geografía Física y Política. Autores: Victoria Andrade, Ma. Del Consuelo Gómez, Homero Sánchez, Héctor Valle Gómez. Editorial Trillas. -Geografía 1. Autores: Julieta Fierro Gossman, Columba Rodríguez Alviso, Valente Vázquez Solís, Luis Reza Reyes. Editorial Nuevo México. -Geografía del Mundo. Autores: Óscar Cortés Juárez. Fernández editores. -Geografía 1er Curso . Autor: Javier Andrés Suárez Ruiz. Editorial Santillana. -Geografía General. Autores: Miguel Ángel Flores Palma, Manuel Martínez Salazar. Editorial Oxford University Press. -Geografía General. Texto y Actividades. Autores Victoria Andrade, Héctor Valle Gómez, Homero Sánchez, Natalia García. Editorial Trillas.
