1 TRABAJO FINAL DE GRADO GRADO EN I. ELÉCTRICA PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA JUNIO 2016 AUTOR: VICTOR SIMÓ LOZANO TUTOR: FRANCISCO RODRIGUEZ BENITO

2 INDICE 1. MEMORIA 2. CÁLCULOS 3. ANEJOS 1. PRESUPUESTO 2PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA

3 1. MEMORIA 3PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA

4 OBJETO DEL PROYECTO  INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN DESTINADA AL SUMINISTRO ENERGÉTICO PARA UN TALLER DE CHAPA Y PINTURA.  INSTALACIÓN EN OBRA NUEVA.  USO NORMATIVAS VIGENTES REGULADORAS COMO EL REBT MÁS AQUÉLLAS NECESARIAS.  SE BUSCA ADEMÁS LA MAYOR EFICIENCIA. 4PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA

5 DECRIPCIÓN EDIFICIO PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA5  P.I MASSANASSA. C/SEQUIA SEGÓN BRAÇ 4 i 6 Plano 2: UBICACIÓN

6 DECRIPCIÓN EDIFICIO PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA6  23,3 m x 27,7 m  9 zonas

7 DECRIPCIÓN EDIFICIO PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA7 Plano 3: ALZADO Y PLANTA

8 NORMAS PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA8  Reglamento Electrotécnico para Baja Tensión (B.O.E n°224 del 18/09/2002).  Norma UNE-EN 60079-10 relativa a la clasificación de emplazamientos. Atmósferas explosivas gaseosas.  Normas particulares y normalización de la empresa suministradora de energía eléctrica IBERDROLA S.A.  Norma UNE-EN 12464-1:2012 relativa a la iluminación en los lugares de trabajo.  Reglamento de Instalaciones Térmicas en Edificios (RITE).  NTP 362: Fugas en recipientes y conducciones: emisión en fase líquida.

9 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA9  ACTIVIDAD INDUSTRIAL CLASIFICADA COMO ATEX  CLASE I CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE

10 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA10  ZONAS EMPLAZAMIENTO CLASE I  ZONA 0: CABINA PINTURA Y BOX DE PINTURA  ZONA 1: NO SE ESTIMA  ZONA 2: CERCANIAS ZONA 0 Y RESTO DE TALLER POR EXTENSIÓN CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE

11 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA11 CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE Plano 4: PLANO ZONAS TALLER

12 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA12  DESCLASIFICACIÓN  EXTRACTORES  EXTRACTOR AUXILIAR  GRUPO ELECTRÓGENO CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE

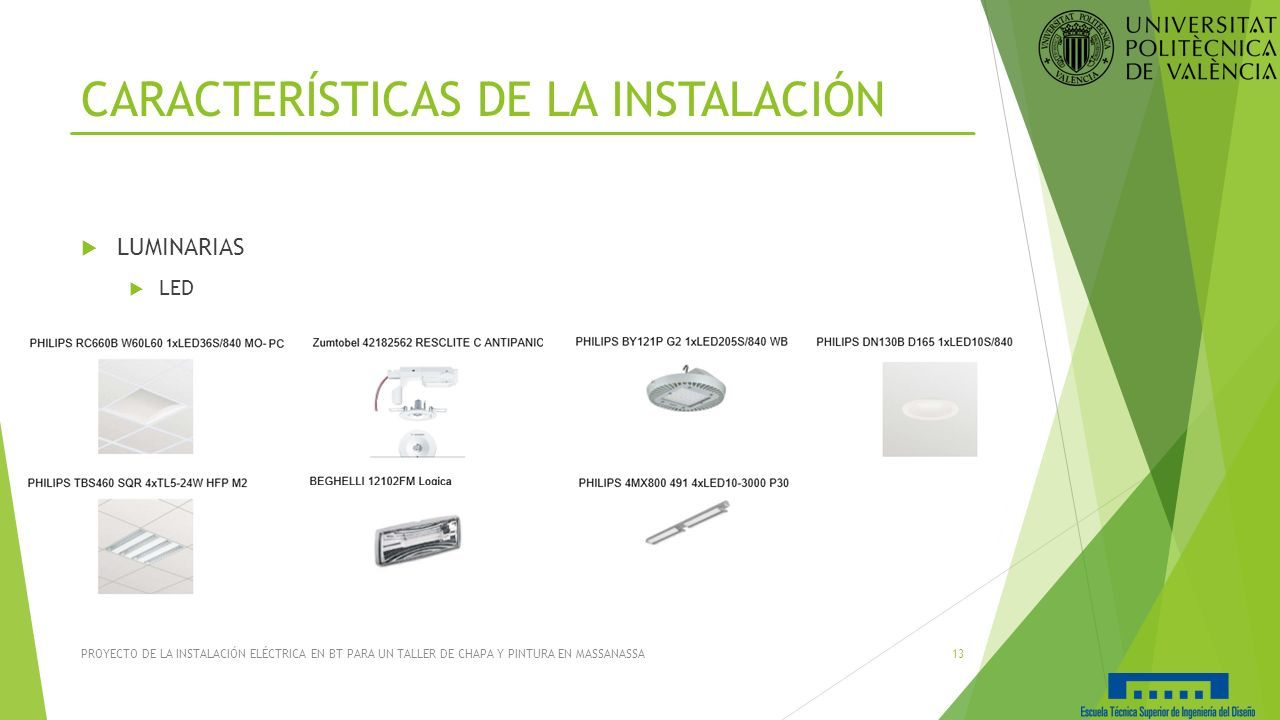

13 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA13 CARACTERÍSTICAS DE LA INSTALACIÓN  LUMINARIAS  LED

14 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA14 CARACTERÍSTICAS DE LA INSTALACIÓN  NIVELES DE ILUMINACIÓN  UNE-EN 12464-1:2012

15 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA15 PROGRAMA DE NECESIDADES

16 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA16 PROGRAMA DE NECESIDADES  POTENCIA PREVISTA

17 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA17 DESCRIPCIÓN DE LA INSTALACIÓN  CUADROS DE DISTRIBUCIÓN

18 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA18 DESCRIPCIÓN DE LA INSTALACIÓN  CUADROS DE DISTRIBUCIÓN

19 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA19 DESCRIPCIÓN DE LA INSTALACIÓN Plano 5: INSTALACIÓN ELECTRICA

20 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA20 DESCRIPCIÓN DE LA INSTALACIÓN  SUMINISTRO AUXILIAR

21 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA21 DESCRIPCIÓN DE LA INSTALACIÓN  ESQUEMAS UNIFILARES  PLANO 7.1: CUADRO GENERAL  PLANO 7.2: CS1  PLANO 7.3: CS2 Detalle Plano 7.2: ESQUEMA CS1

22 2. CÁLCULOS 22PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA

23 23 CÁLCULOS ELÉCTRICOS  DIMENSIONADO  CAIDA DE TENSIÓN  SOBRECARGA

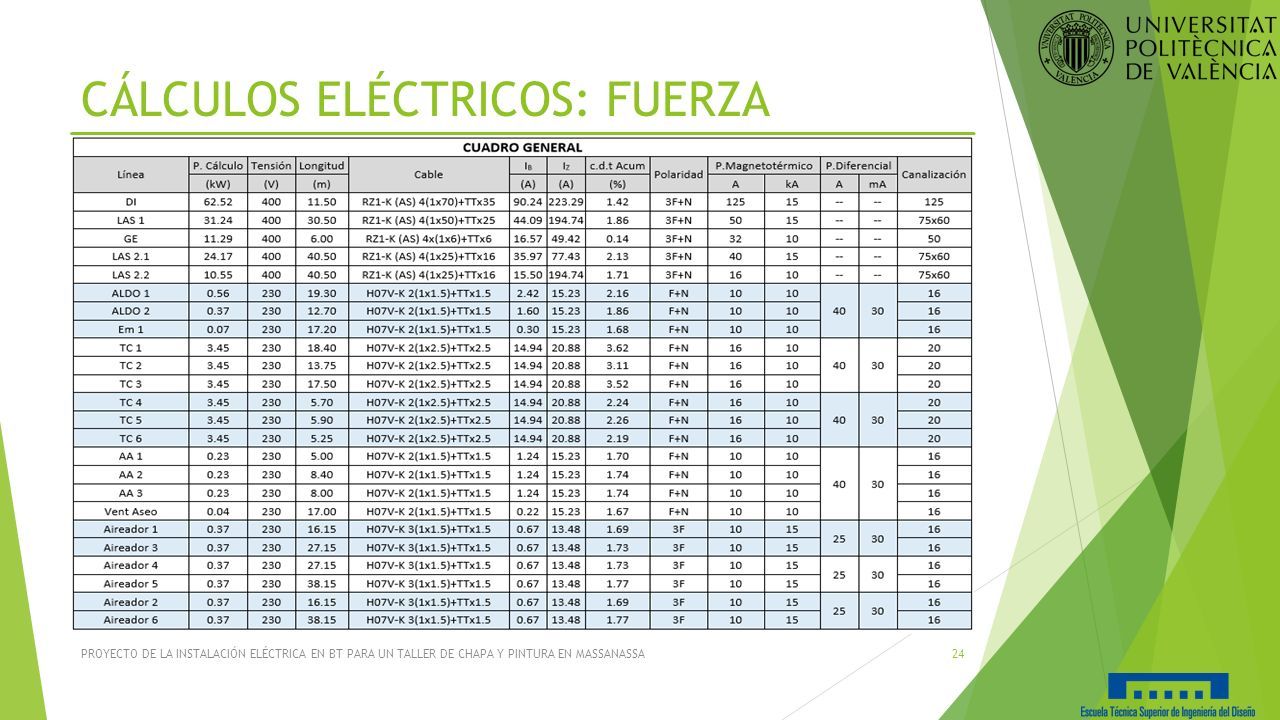

24 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA24 CÁLCULOS ELÉCTRICOS: FUERZA

25 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA25 CÁLCULOS LUMINOTÉCNICOS  DIALux  DIMENSIONADO DEL LOCAL  FACTORES DE REFLEXIÓN  NIVEL DE ILUMINACIÓN  SISTEMA DE ALUMBRADO  ELECCIÓN LUMINARIA  DISPOSICIÓN LUMINARIA

26 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA26 CÁLCULOS LUMINOTÉCNICOS

27 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA27 CÁLCULOS LUMINOTÉCNICOS

28 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA28 VENTILACIÓN: AREA DE TRABAJO  CALIDAD DE AIRE A MANTENER Oficina/Recepción Taller

29 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA29 VENTILACIÓN: DESCLASIFICACIÓN

30 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA30 VENTILACIÓN: DESCLASIFICACIÓN

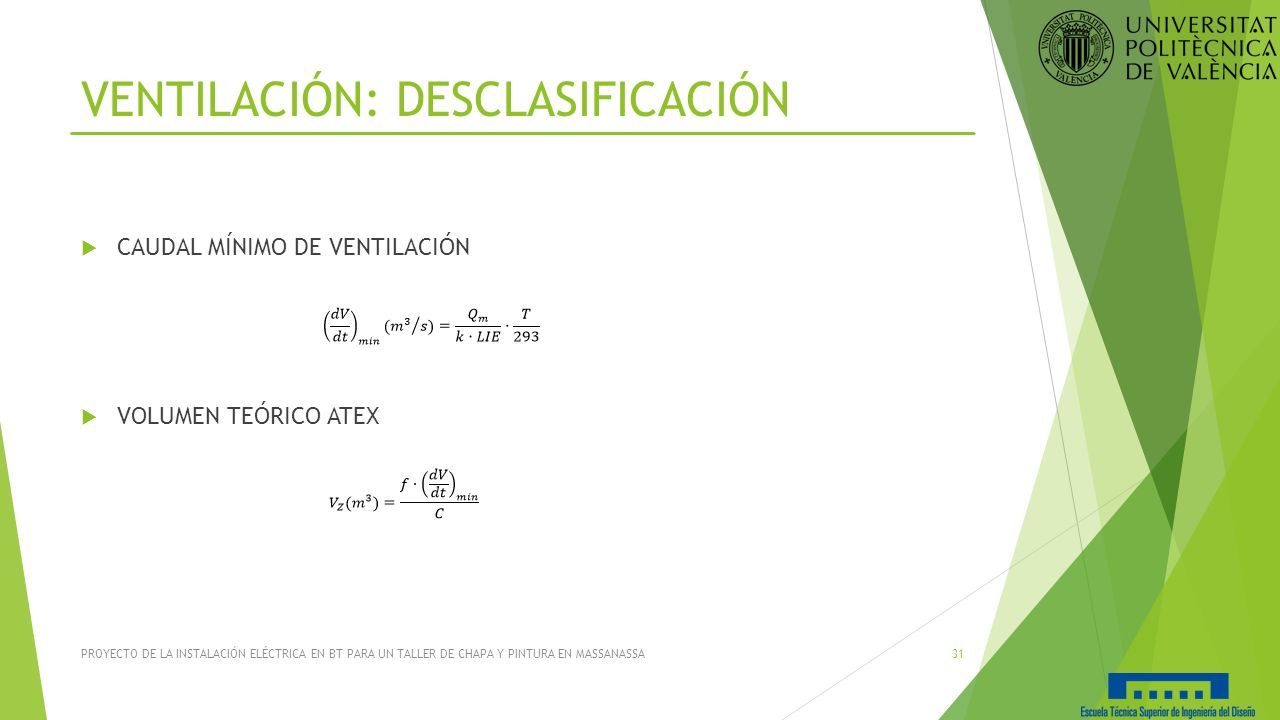

31  CAUDAL MÍNIMO DE VENTILACIÓN  VOLUMEN TEÓRICO ATEX PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA31 VENTILACIÓN: DESCLASIFICACIÓN

32 3. ANEJO 1. PRESUPUESTO 32PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA

33 33 MEDICIONES

34 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA34 PRECIOS UNIITARIOS

35 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA35 CUADRO DE DESCOMPUESTOS

36 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA36 PRESUPUESTO

37 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA37 RESUMEN
