PLAN AUTOPROTECCIÓN DEL HOSPITAL GENERAL DE REQUENA Alumno: Ignacio González Rodríguez Directora: Mª Carmen Rey García

2 ÍNDICE Memoria descriptiva Pliego de Condiciones Presupuesto Planos

3 PLAN DE AUTOPROTECCIÓN

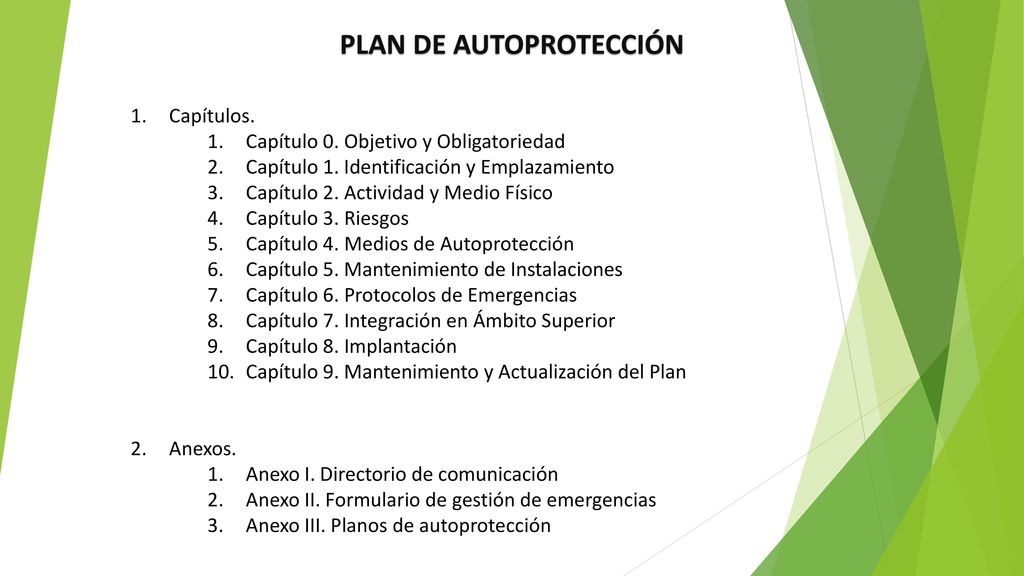

Capítulos. Capítulo 0. Objetivo y Obligatoriedad Capítulo 1. Identificación y Emplazamiento Capítulo 2. Actividad y Medio Físico Capítulo 3. Riesgos Capítulo 4. Medios de Autoprotección Capítulo 5. Mantenimiento de Instalaciones Capítulo 6. Protocolos de Emergencias Capítulo 7. Integración en Ámbito Superior Capítulo 8. Implantación Capítulo 9. Mantenimiento y Actualización del Plan Anexos. Anexo I. Directorio de comunicación Anexo II. Formulario de gestión de emergencias Anexo III. Planos de autoprotección

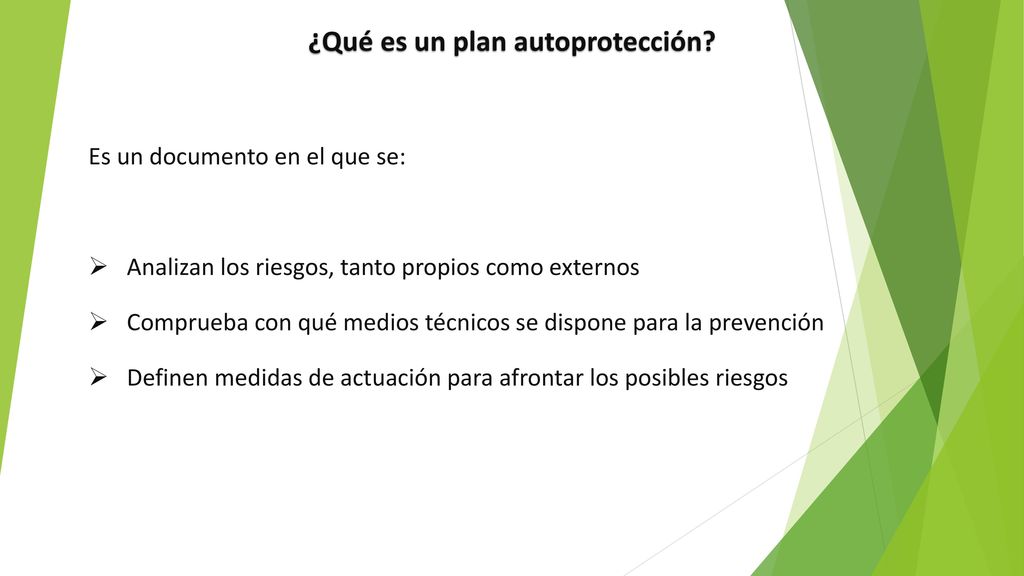

4 ¿Qué es un plan autoprotección?
Es un documento en el que se: Analizan los riesgos, tanto propios como externos Comprueba con qué medios técnicos se dispone para la prevención Definen medidas de actuación para afrontar los posibles riesgos

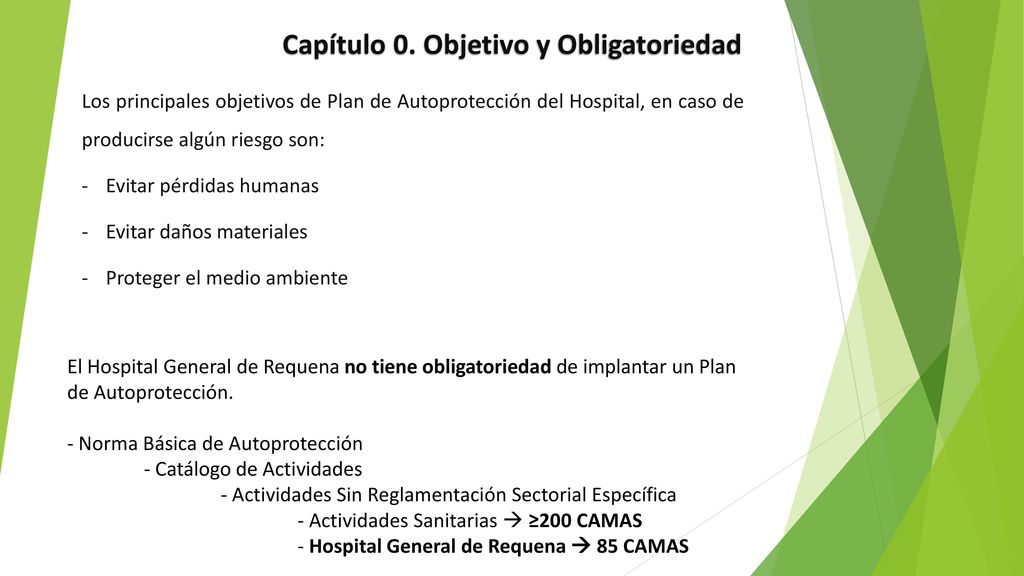

5 Capítulo 0. Objetivo y Obligatoriedad
Los principales objetivos de Plan de Autoprotección del Hospital, en caso de producirse algún riesgo son: Evitar pérdidas humanas Evitar daños materiales Proteger el medio ambiente El Hospital General de Requena no tiene obligatoriedad de implantar un Plan de Autoprotección. - Norma Básica de Autoprotección - Catálogo de Actividades - Actividades Sin Reglamentación Sectorial Específica - Actividades Sanitarias  ≥200 CAMAS - Hospital General de Requena  85 CAMAS

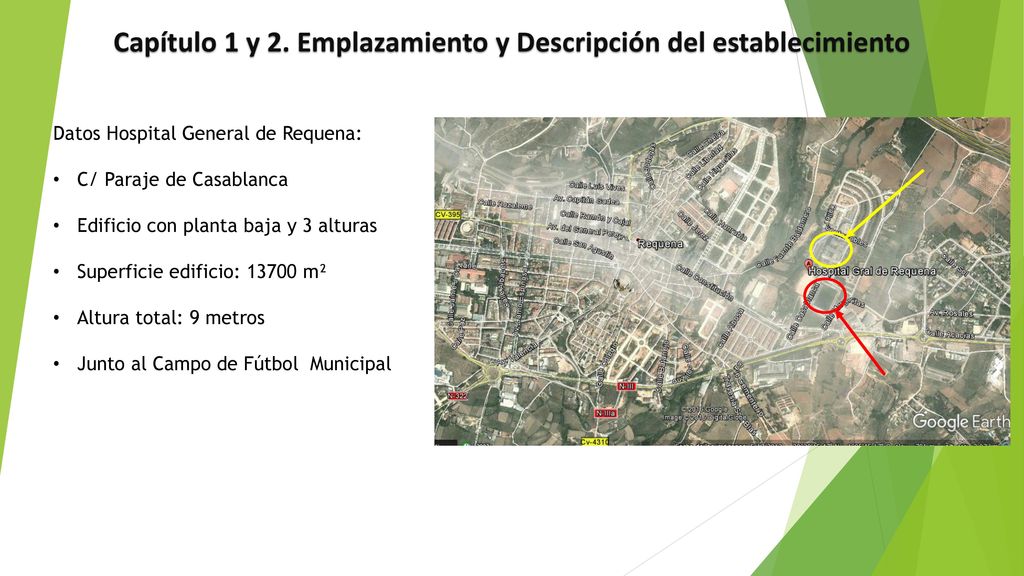

6 Capítulo 1 y 2. Emplazamiento y Descripción del establecimiento

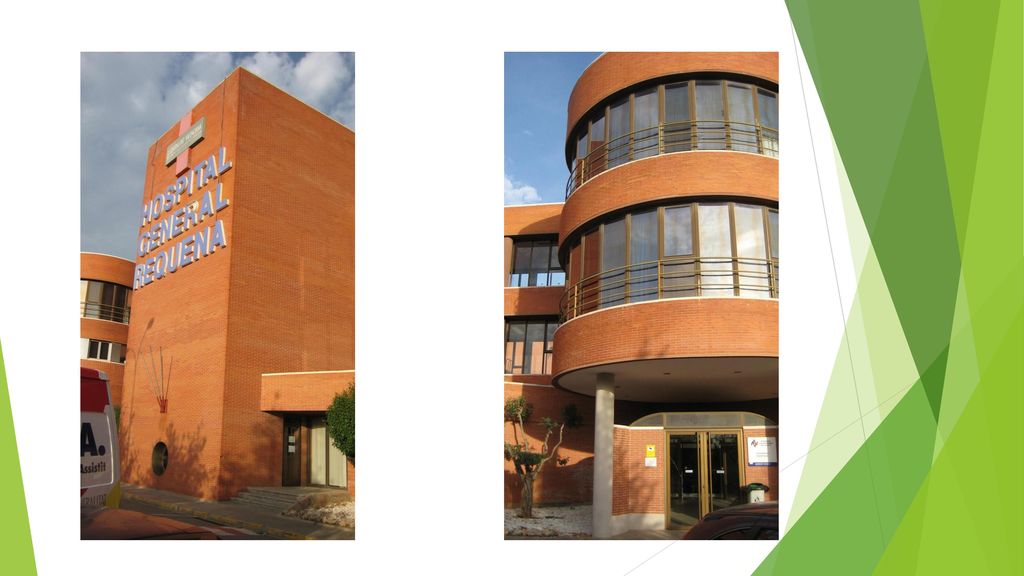

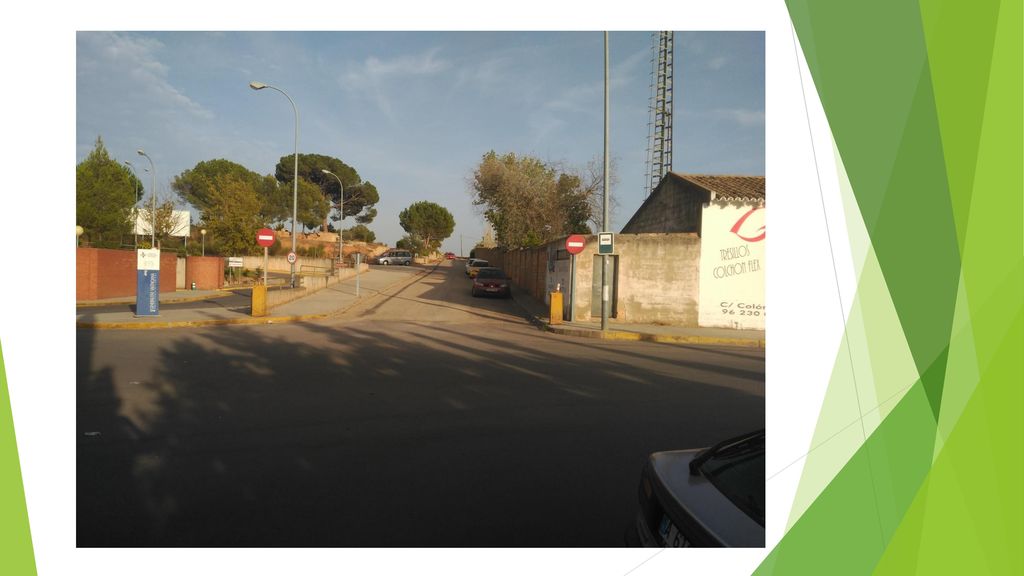

Datos Hospital General de Requena: C/ Paraje de Casablanca Edificio con planta baja y 3 alturas Superficie edificio: m² Altura total: 9 metros Junto al Campo de Fútbol Municipal

7

8

9 Capítulo 3. Riesgos

10 Capítulo 4. Medios de autoprotección

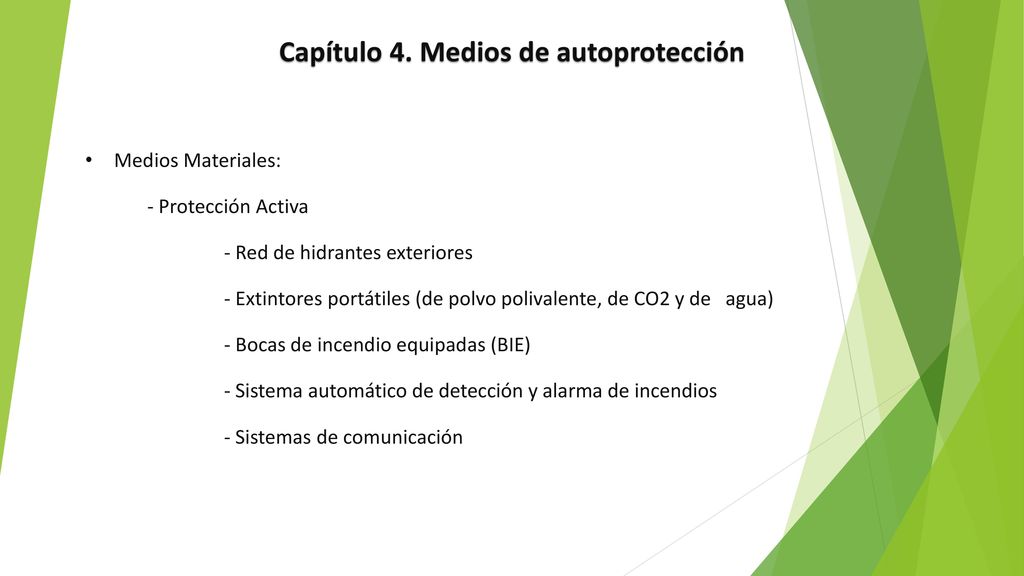

Medios Materiales: - Protección Activa - Red de hidrantes exteriores - Extintores portátiles (de polvo polivalente, de CO2 y de agua) - Bocas de incendio equipadas (BIE) - Sistema automático de detección y alarma de incendios - Sistemas de comunicación

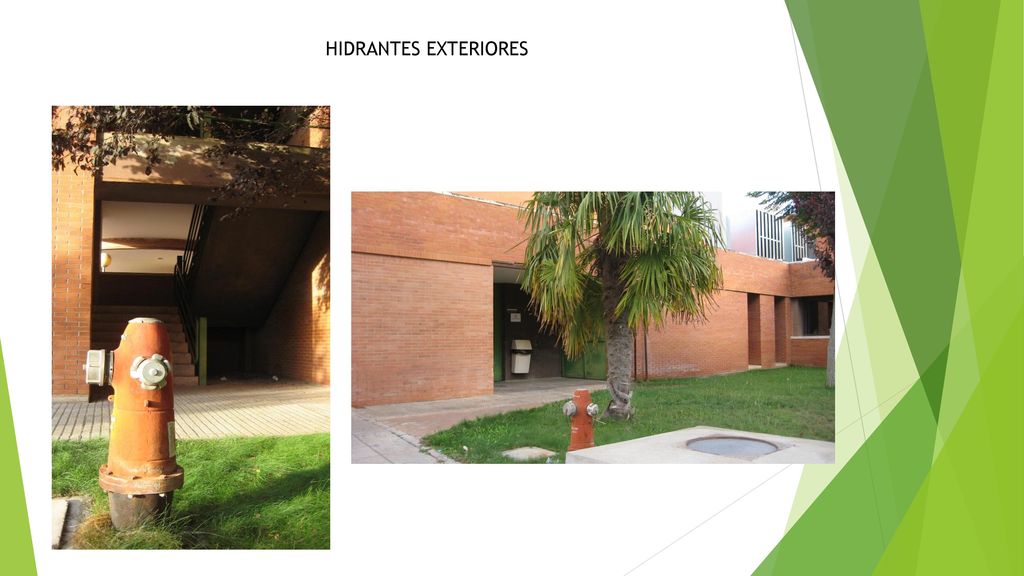

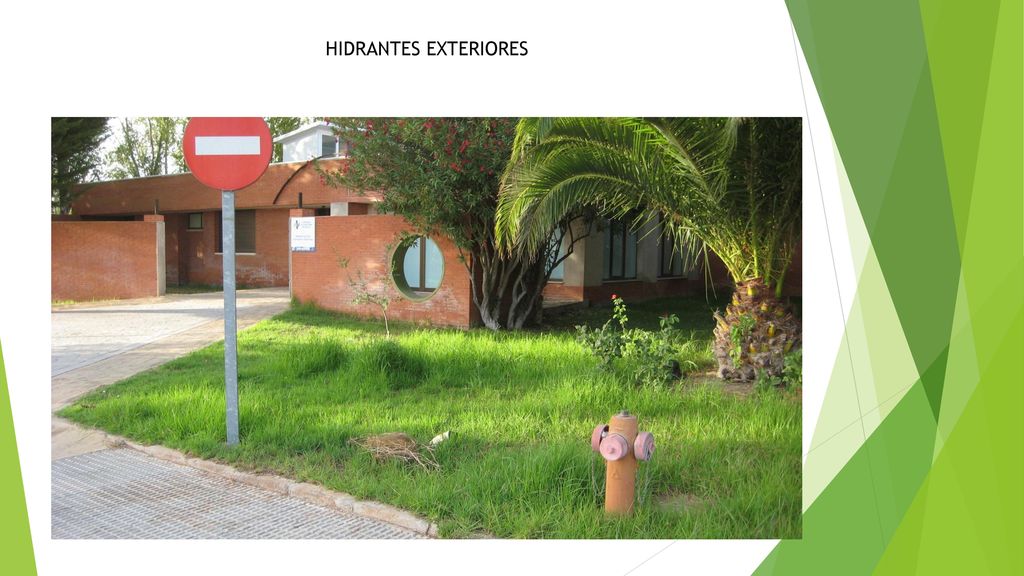

11 HIDRANTES EXTERIORES

12 HIDRANTES EXTERIORES

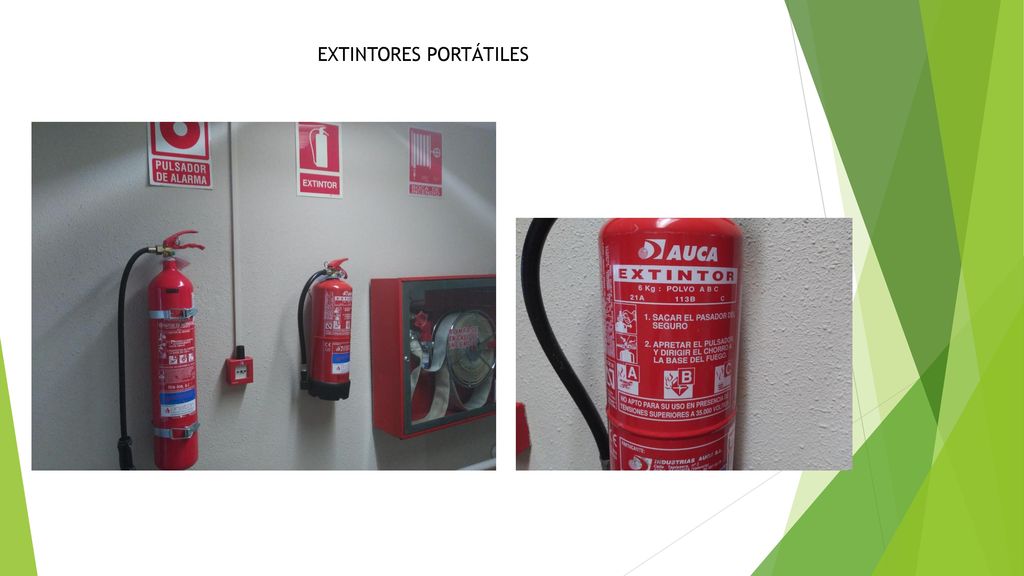

13 EXTINTORES PORTÁTILES

14 BOCAS DE INCENDIO EQUIPADAS

15 PULSADORES MANUALES

16 PUERTAS CORTAFUEGO

17 Capítulo 4. Medios de autoprotección
Medios Materiales: - Protección Pasiva - Señalización de emergencia - Alumbrado de emergencia - Elementos constructivos - Sectores de riesgo - Vías de evacuación

18 Capítulo 4. Medios de autoprotección

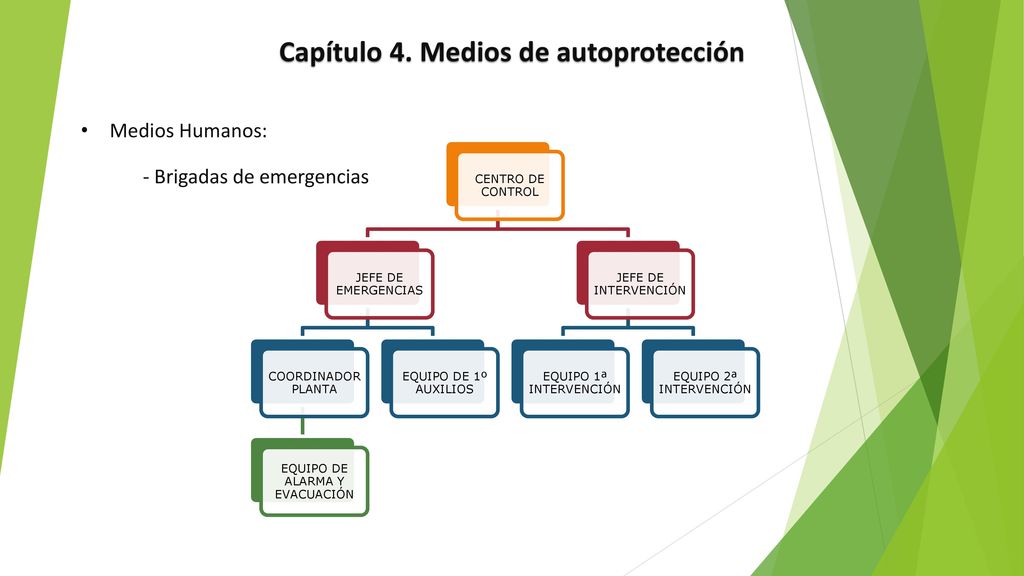

Medios Humanos: - Brigadas de emergencias CENTRO DE CONTROL JEFE DE EMERGENCIAS COORDINADOR PLANTA EQUIPO DE ALARMA Y EVACUACIÓN EQUIPO DE 1º AUXILIOS JEFE DE INTERVENCIÓN EQUIPO 1ª INTERVENCIÓN EQUIPO 2ª INTERVENCIÓN

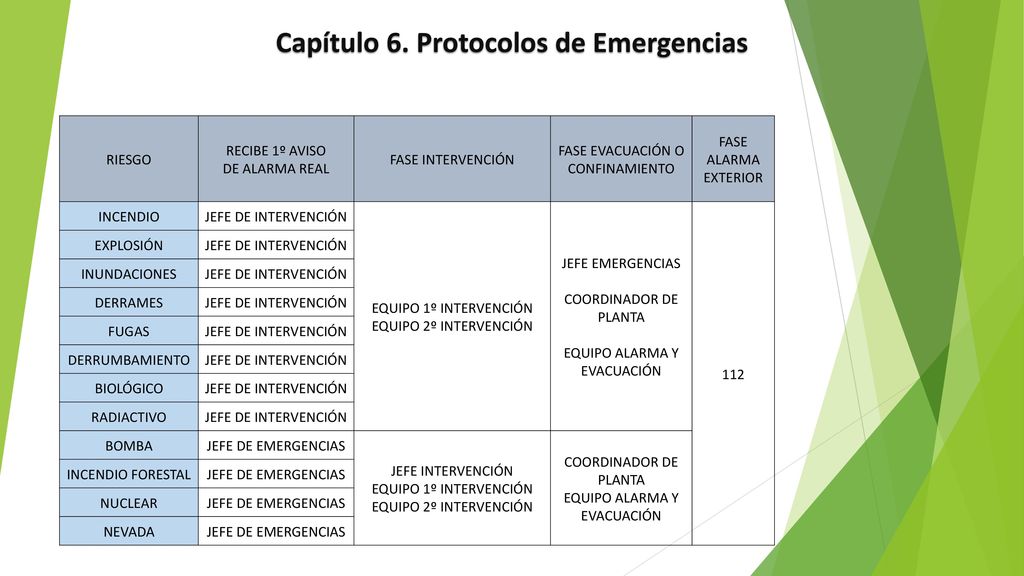

19 Capítulo 6. Protocolos de Emergencias
RIESGO RECIBE 1º AVISO DE ALARMA REAL FASE INTERVENCIÓN FASE EVACUACIÓN O CONFINAMIENTO FASE ALARMA EXTERIOR INCENDIO JEFE DE INTERVENCIÓN EQUIPO 1º INTERVENCIÓN EQUIPO 2º INTERVENCIÓN JEFE EMERGENCIAS COORDINADOR DE PLANTA EQUIPO ALARMA Y EVACUACIÓN 112 EXPLOSIÓN INUNDACIONES DERRAMES FUGAS DERRUMBAMIENTO BIOLÓGICO RADIACTIVO BOMBA JEFE DE EMERGENCIAS JEFE INTERVENCIÓN EQUIPO 1º INTERVENCIÓN EQUIPO 2º INTERVENCIÓN COORDINADOR DE PLANTA EQUIPO ALARMA Y EVACUACIÓN INCENDIO FORESTAL NUCLEAR NEVADA

20 Capítulo 6. Protocolo de incendio
Alarma de incendio Personal Detectores Teléfono Pulsador Mantenimiento Jefe de intervención Jefe de emergencia Lugar del siniestro Se presenta en el centro de control Emergencia General Conato de emergencia Emergencia Parcial J.E. da instrucciones Evitar propagación EPI/ESI Ataque EPI Ataque ESI Bomberos C.P / E.A.E Fuego controlado No Extinción Dirigen evacuación Fuego controlado No Zona de reunión Sí Fin de emergencia Sí

21 Capítulo 8 y 9. Implantación, Mantenimiento y Actualización del Plan
Responsabilidad de la implantación del Plan de Autoprotección: Titular de la actividad Se realizará una formación específica a los distintos miembros de la Brigada de Emergencias Periodicidad de la formación y simulacros: 1 año Para todos los usuarios, se colocarán carteles a lo largo del Hospital sobre: Medidas de prevención de incendios Normas de evacuación Puntos de reunión Señales de alarma

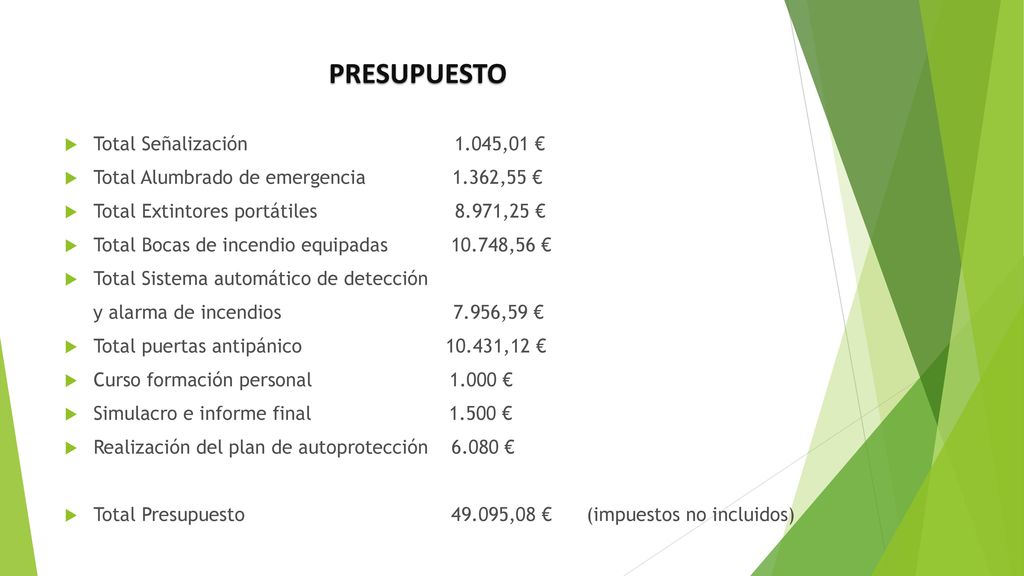

22 PRESUPUESTO Total Señalización 1.045,01 €
Total Alumbrado de emergencia ,55 € Total Extintores portátiles ,25 € Total Bocas de incendio equipadas ,56 € Total Sistema automático de detección y alarma de incendios ,59 € Total puertas antipánico ,12 € Curso formación personal € Simulacro e informe final € Realización del plan de autoprotección € Total Presupuesto ,08 € (impuestos no incluidos)
