BOMBA CENTRIFUGA YISELL ALEJANDRA TERRAZAS ROJAS SC.

Presentación del tema: "BOMBA CENTRIFUGA YISELL ALEJANDRA TERRAZAS ROJAS SC."— Transcripción de la presentación:

1 BOMBA CENTRIFUGA YISELL ALEJANDRA TERRAZAS ROJAS 8188697 SC.

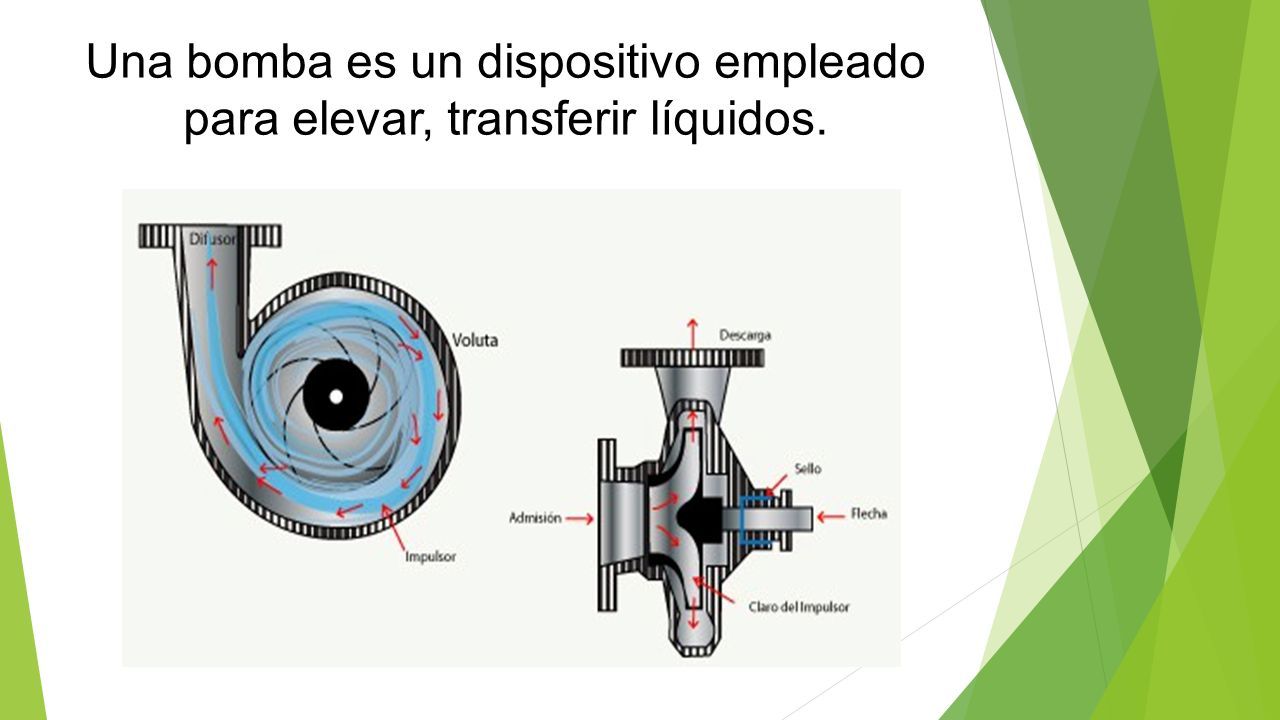

2 Una bomba es un dispositivo empleado para elevar, transferir líquidos.

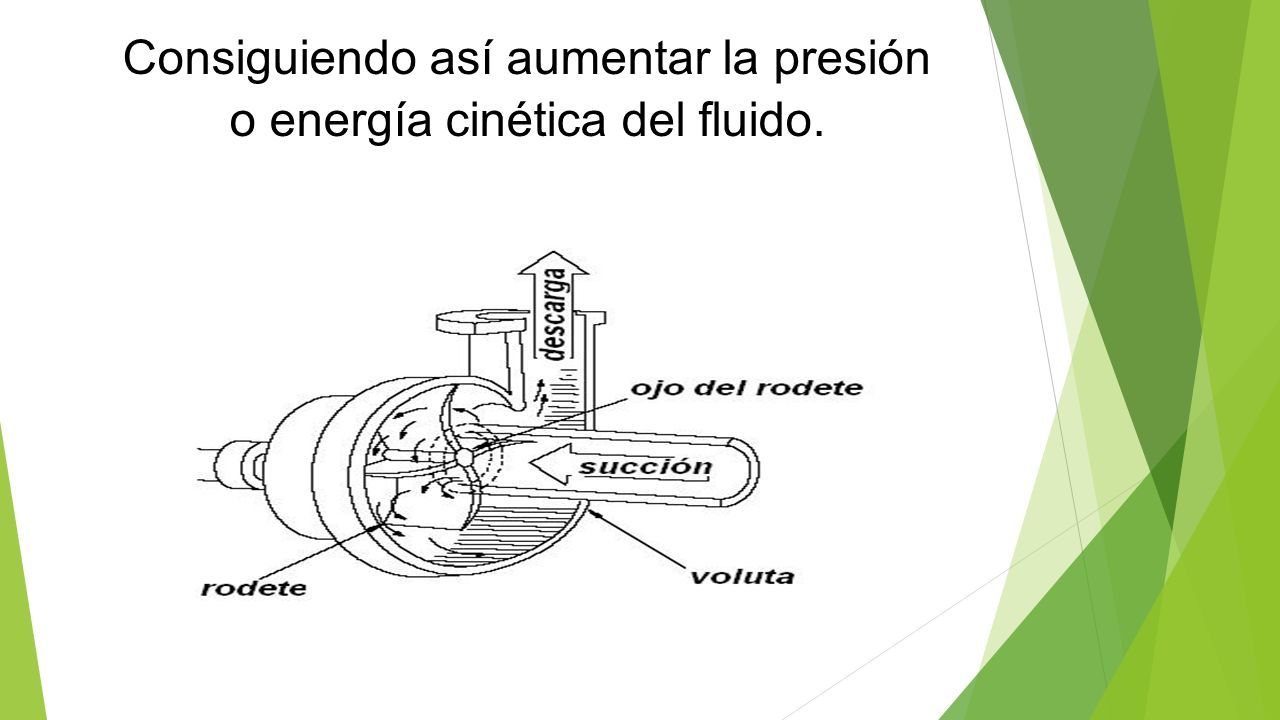

3 Consiguiendo así aumentar la presión o energía cinética del fluido.

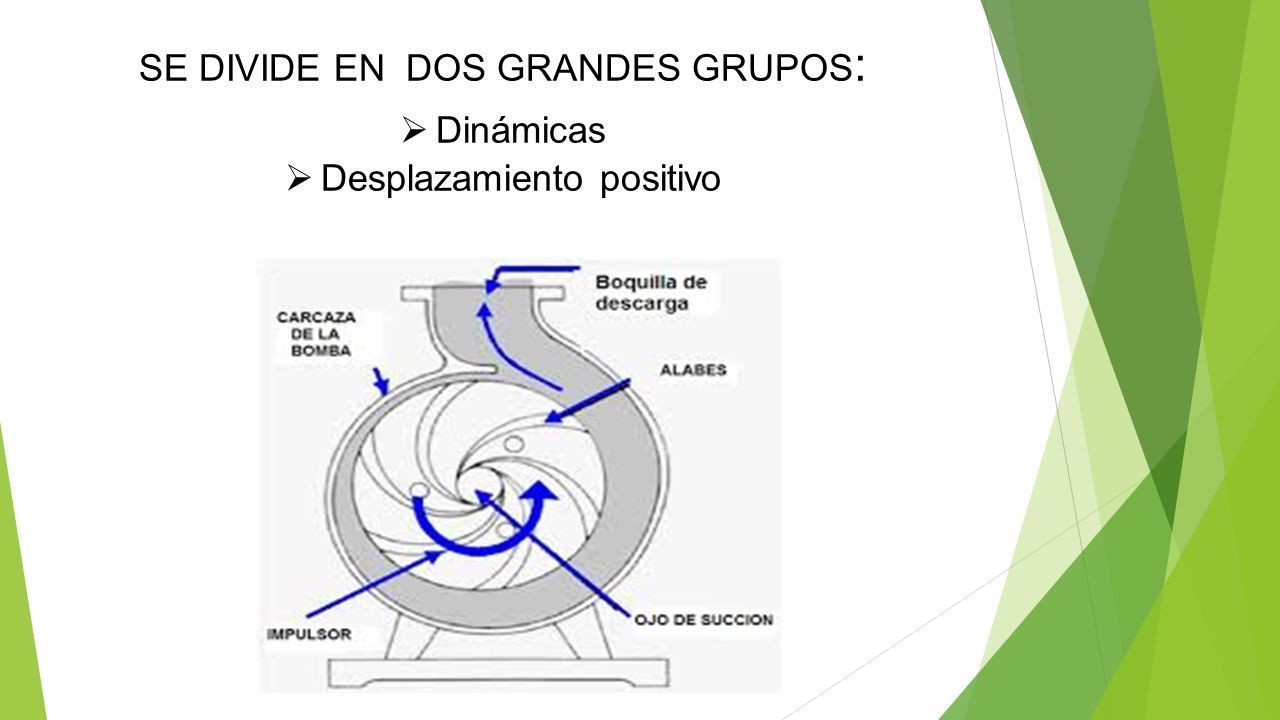

4 SE DIVIDE EN DOS GRANDES GRUPOS :  Dinámicas  Desplazamiento positivo

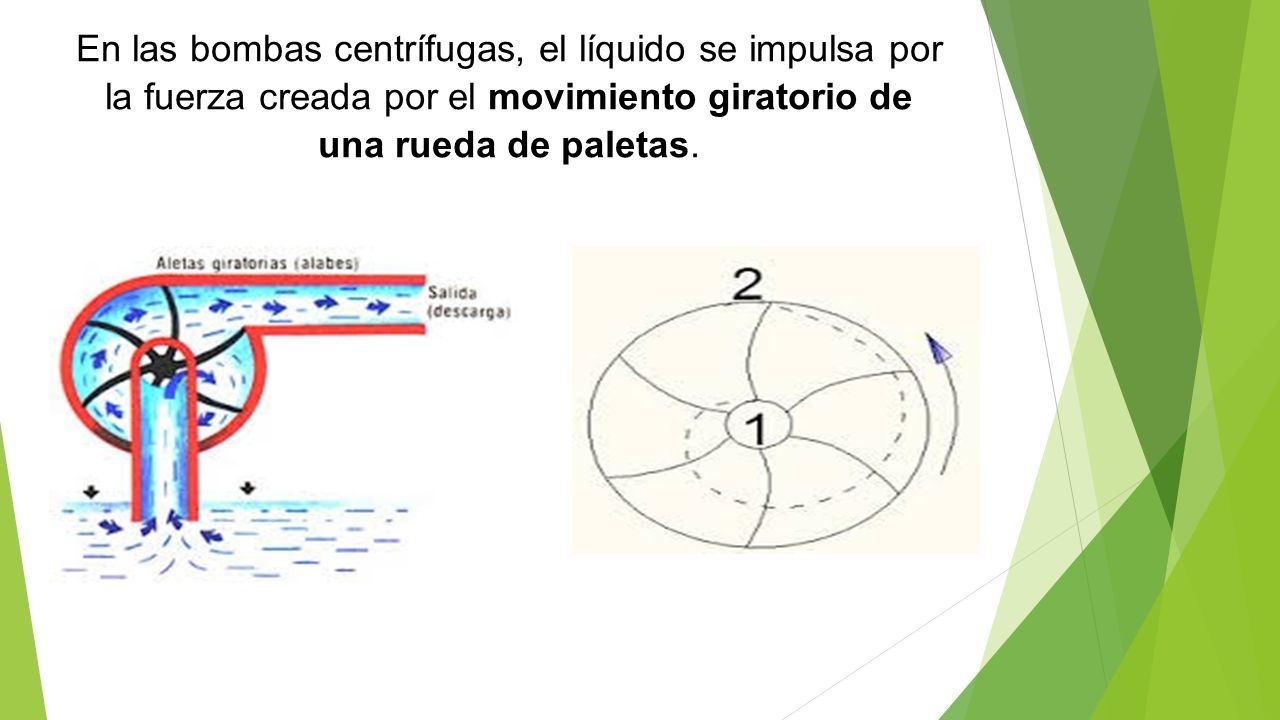

5 En las bombas centrífugas, el líquido se impulsa por la fuerza creada por el movimiento giratorio de una rueda de paletas.

6 Como anteriormente se ha mencionado, las bombas centrífugas están dotadas principalmente de un elemento móvil:

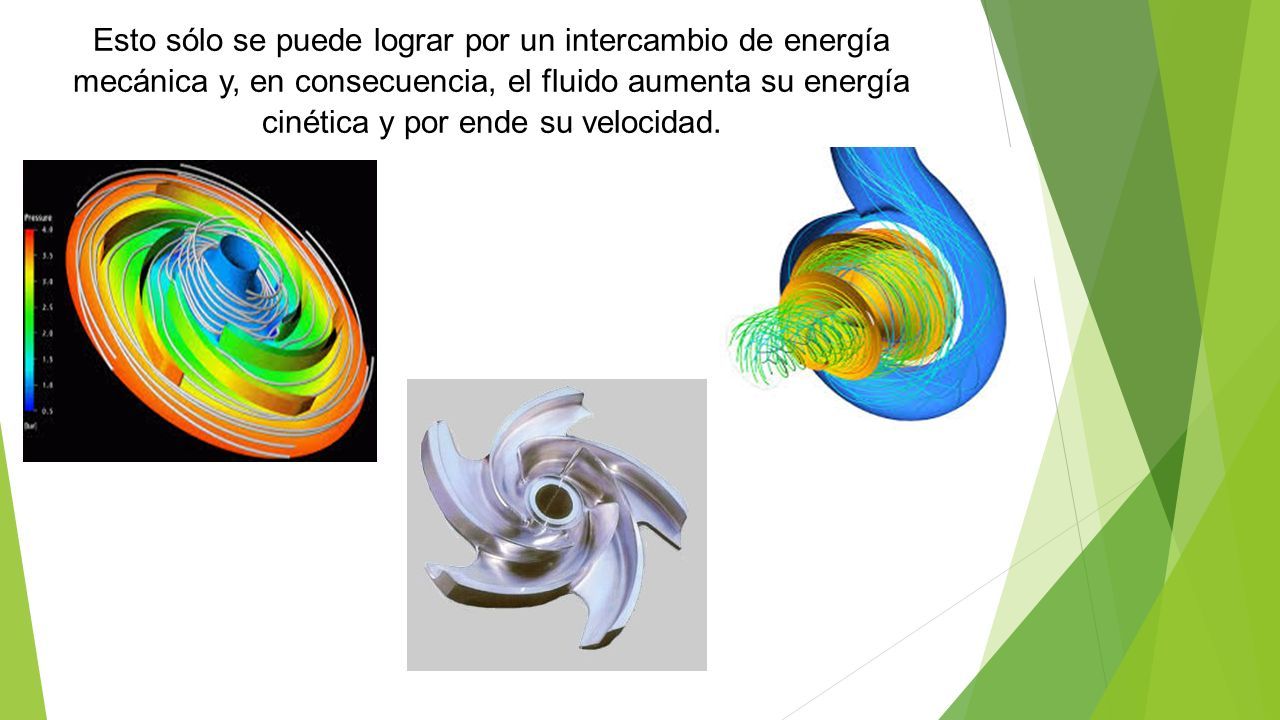

7 Esto sólo se puede lograr por un intercambio de energía mecánica y, en consecuencia, el fluido aumenta su energía cinética y por ende su velocidad.

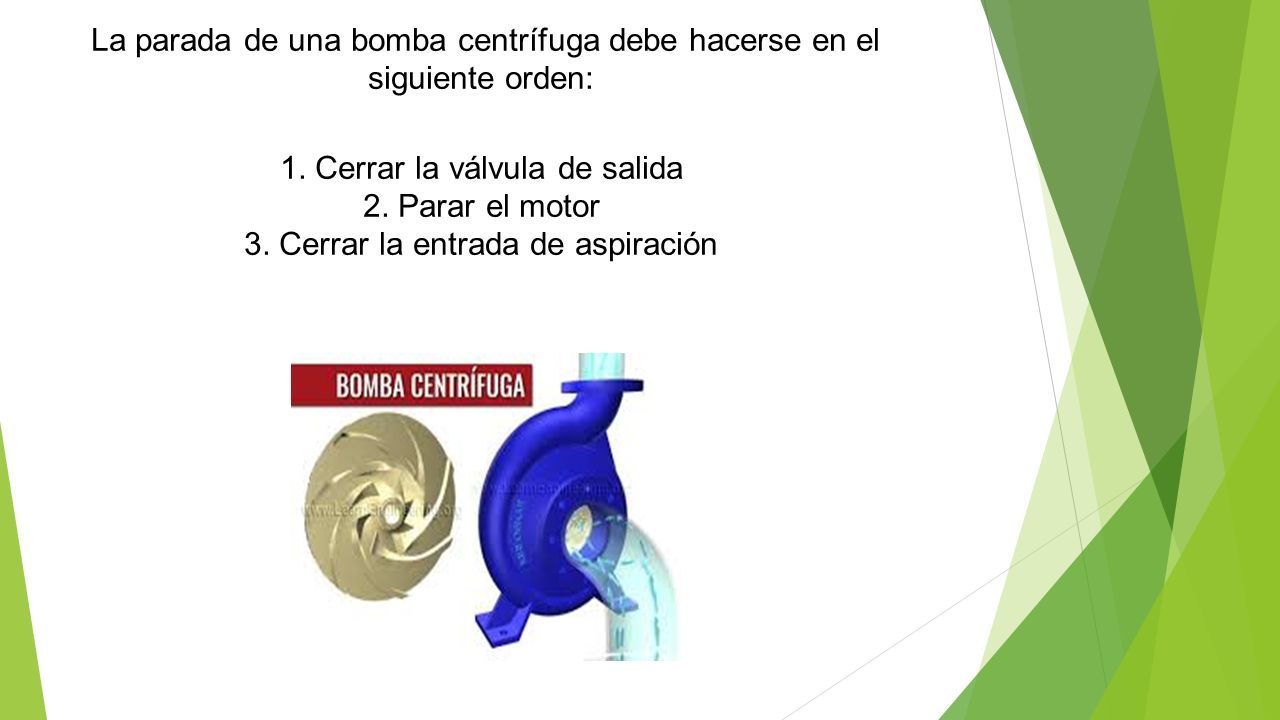

8 La parada de una bomba centrífuga debe hacerse en el siguiente orden: 1. Cerrar la válvula de salida 2. Parar el motor 3. Cerrar la entrada de aspiración

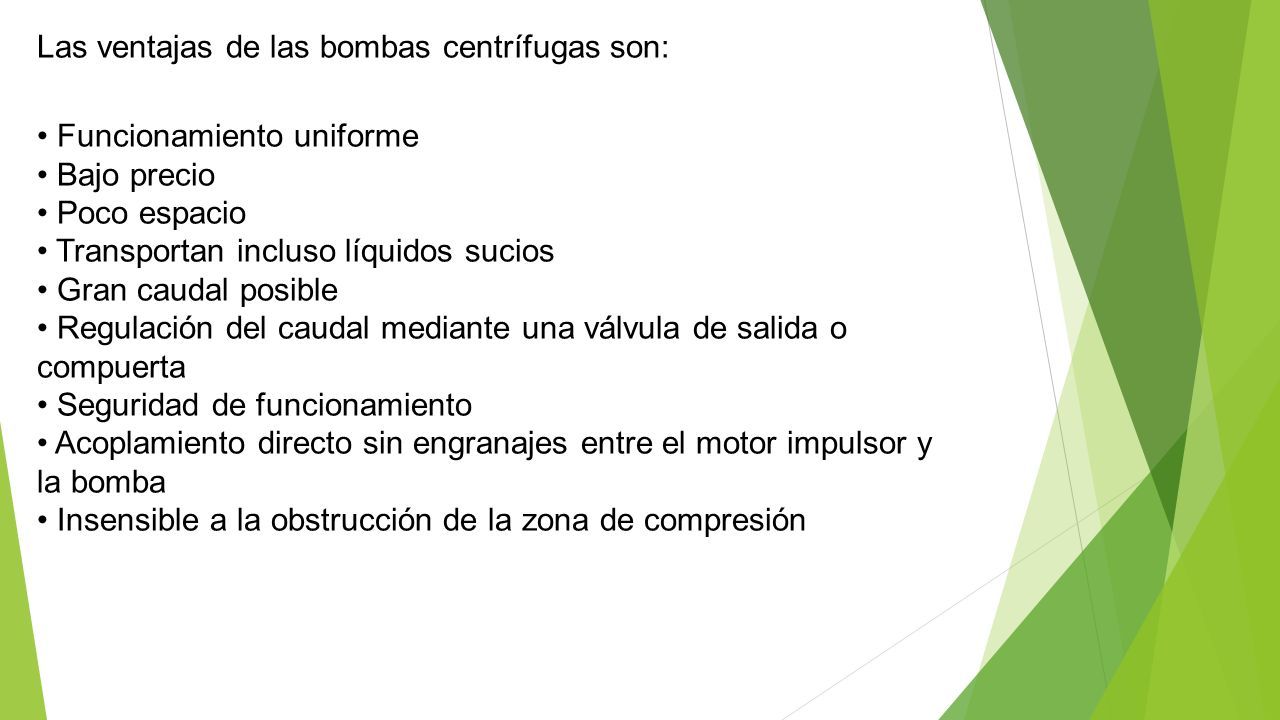

9 Las ventajas de las bombas centrífugas son: Funcionamiento uniforme Bajo precio Poco espacio Transportan incluso líquidos sucios Gran caudal posible Regulación del caudal mediante una válvula de salida o compuerta Seguridad de funcionamiento Acoplamiento directo sin engranajes entre el motor impulsor y la bomba Insensible a la obstrucción de la zona de compresión

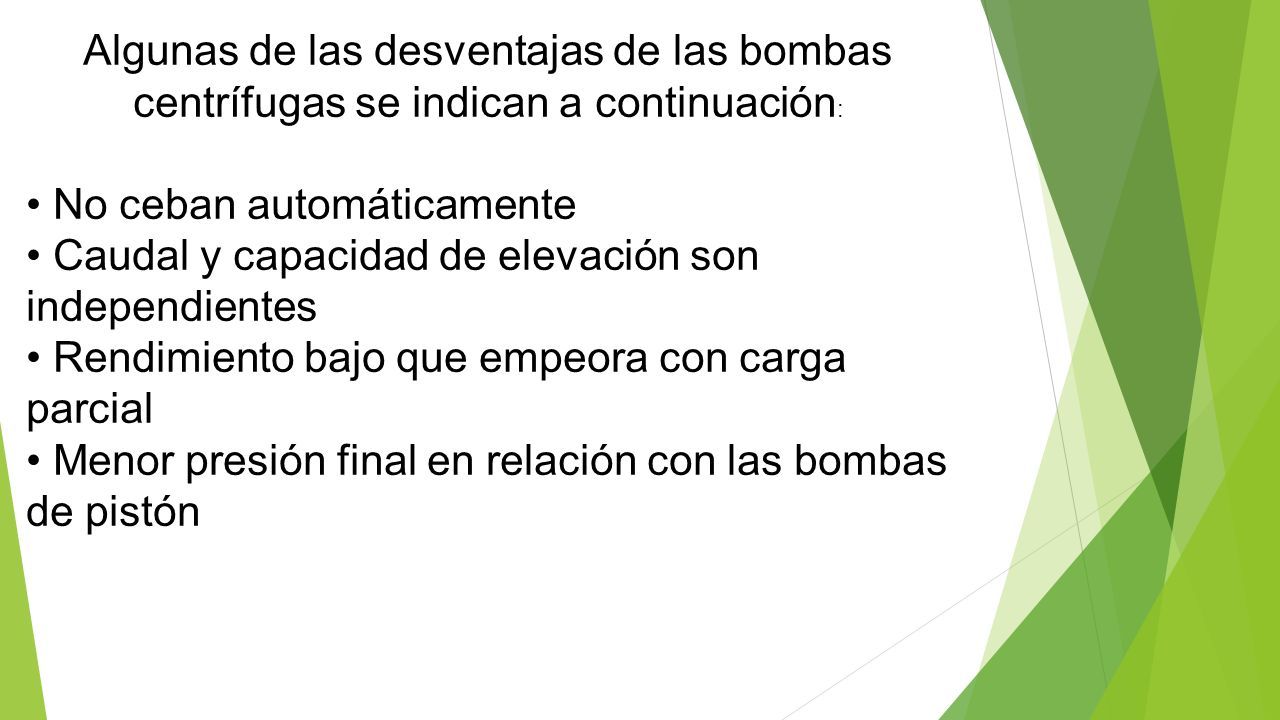

10 Algunas de las desventajas de las bombas centrífugas se indican a continuación : No ceban automáticamente Caudal y capacidad de elevación son independientes Rendimiento bajo que empeora con carga parcial Menor presión final en relación con las bombas de pistón

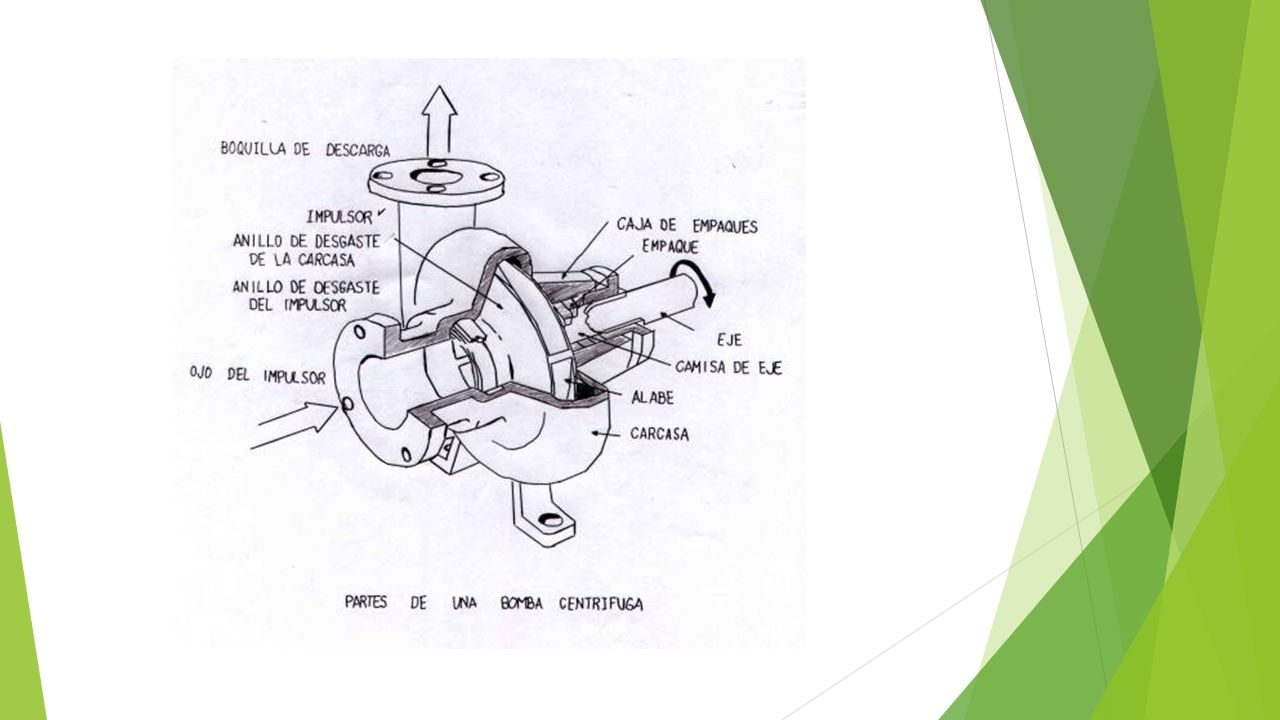

11

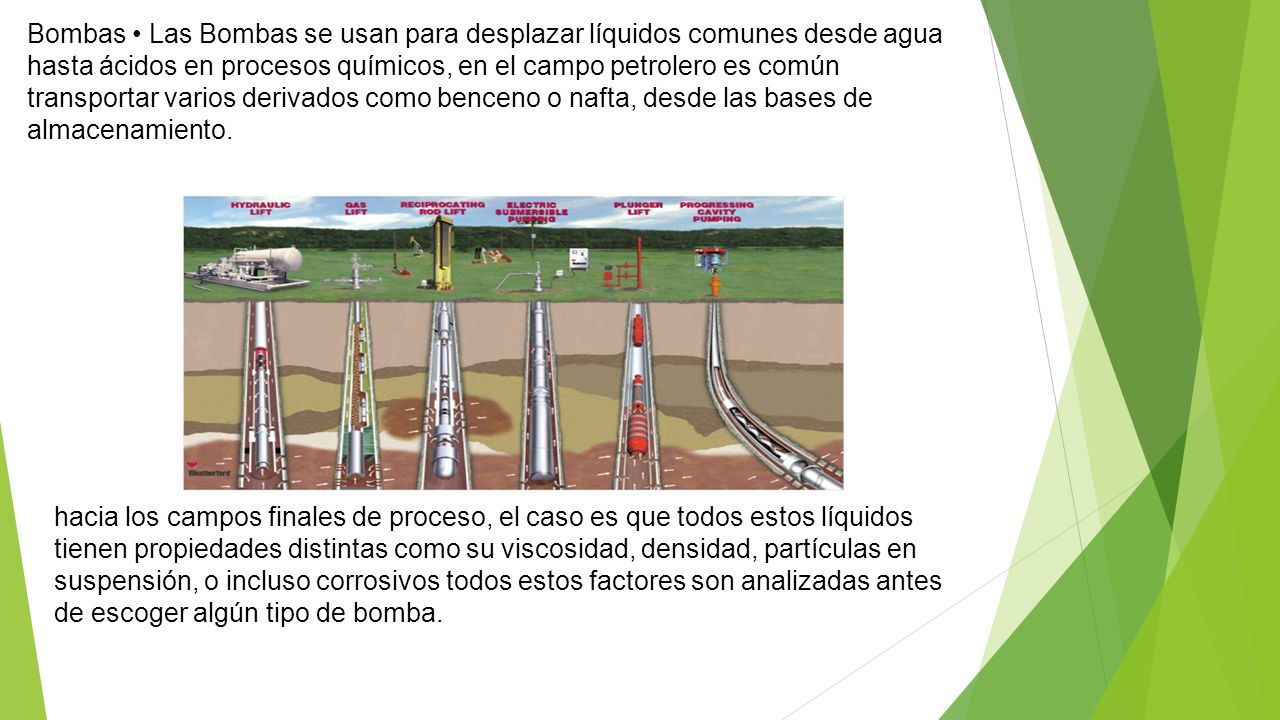

12 Bombas Las Bombas se usan para desplazar líquidos comunes desde agua hasta ácidos en procesos químicos, en el campo petrolero es común transportar varios derivados como benceno o nafta, desde las bases de almacenamiento. hacia los campos finales de proceso, el caso es que todos estos líquidos tienen propiedades distintas como su viscosidad, densidad, partículas en suspensión, o incluso corrosivos todos estos factores son analizadas antes de escoger algún tipo de bomba.

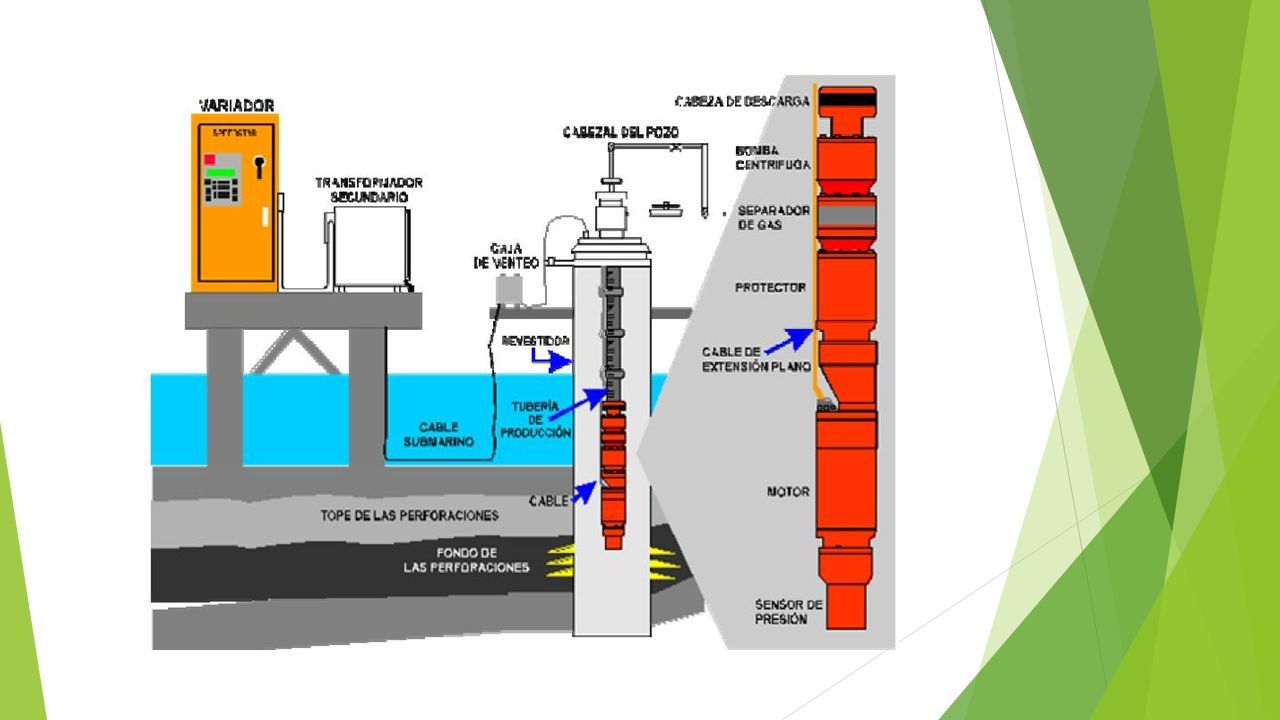

13

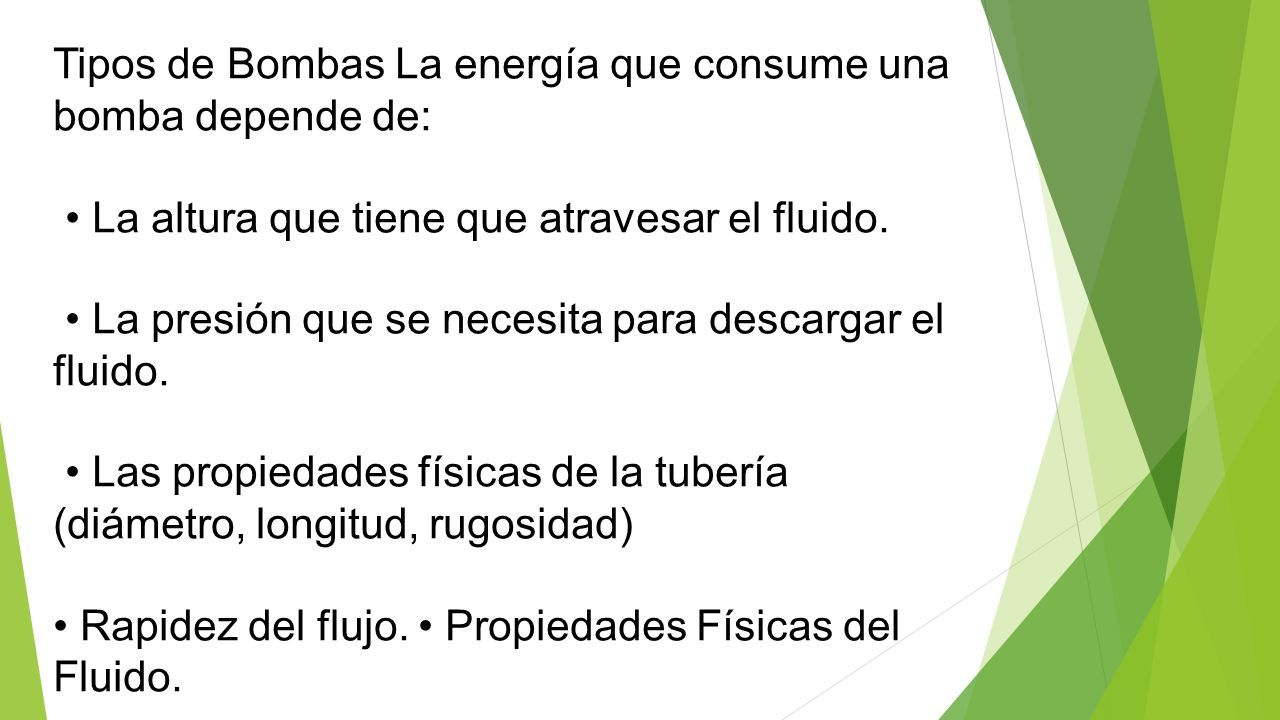

14 Tipos de Bombas La energía que consume una bomba depende de: La altura que tiene que atravesar el fluido. La presión que se necesita para descargar el fluido. Las propiedades físicas de la tubería (diámetro, longitud, rugosidad) Rapidez del flujo. Propiedades Físicas del Fluido.

15

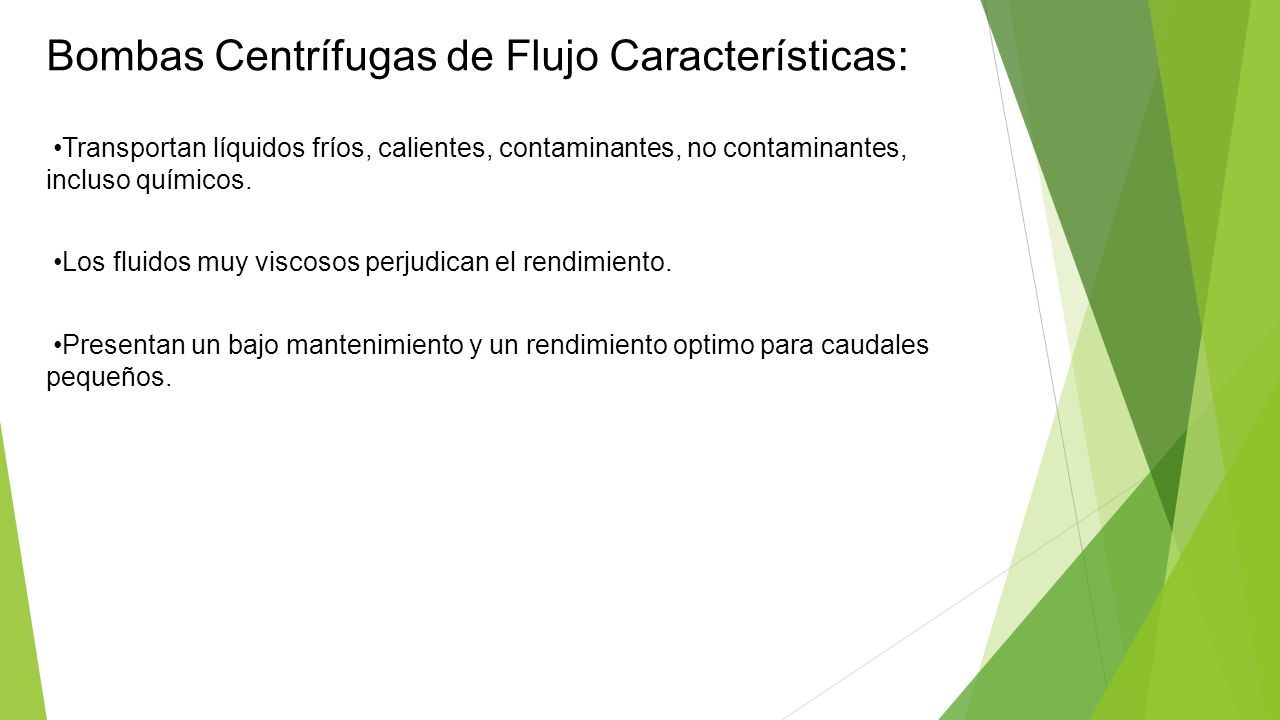

16 Bombas Centrífugas de Flujo Características: Transportan líquidos fríos, calientes, contaminantes, no contaminantes, incluso químicos. Los fluidos muy viscosos perjudican el rendimiento. Presentan un bajo mantenimiento y un rendimiento optimo para caudales pequeños.

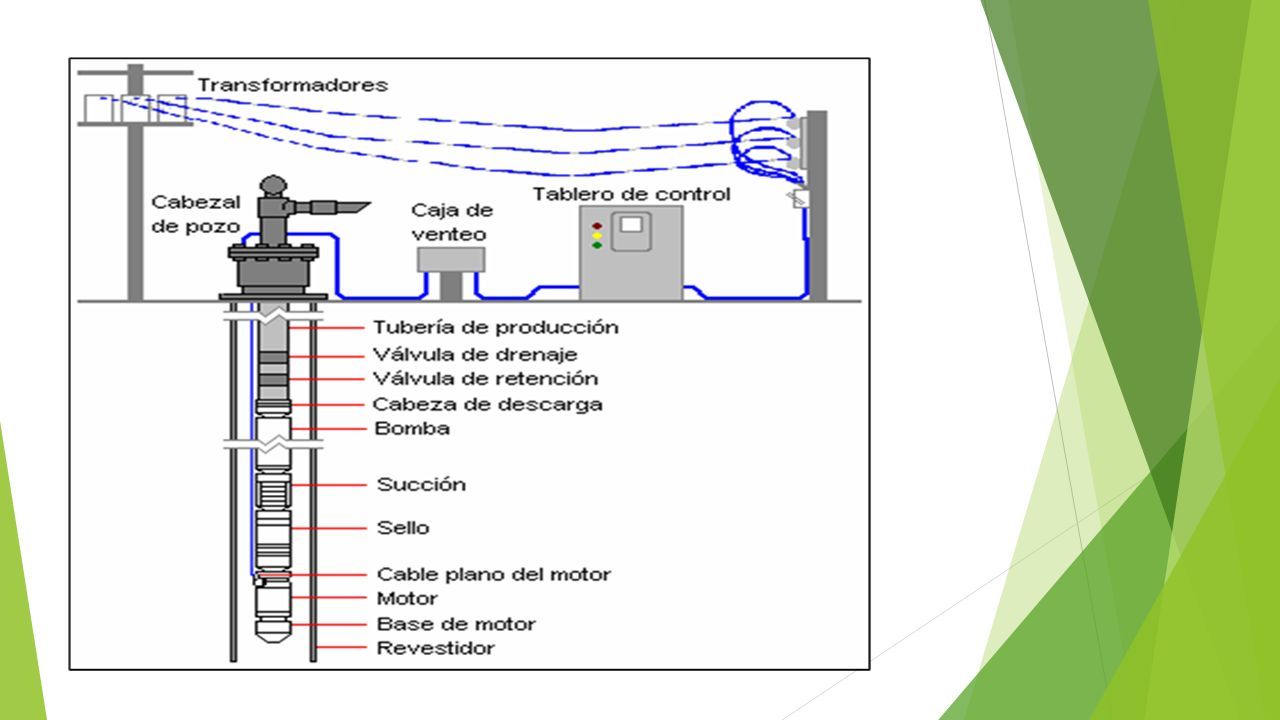

17

18
