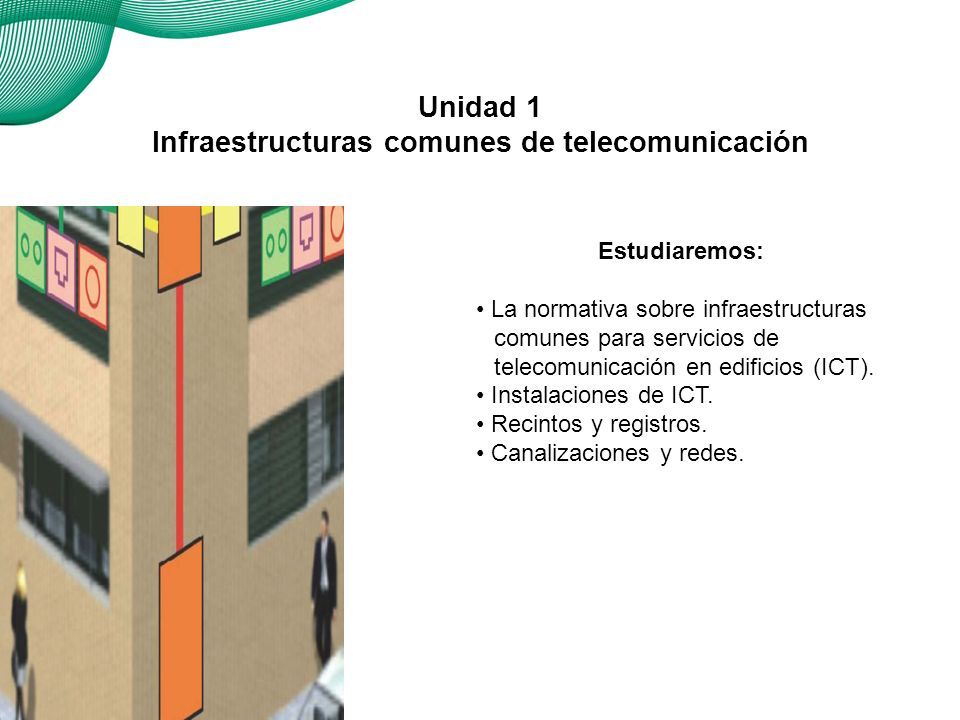

1 Infraestructuras comunes de telecomunicación 0 05 Unidad 1 Infraestructuras comunes de telecomunicación Estudiaremos: La normativa sobre infraestructuras comunes para servicios de telecomunicación en edificios (ICT). Instalaciones de ICT. Recintos y registros. Canalizaciones y redes.

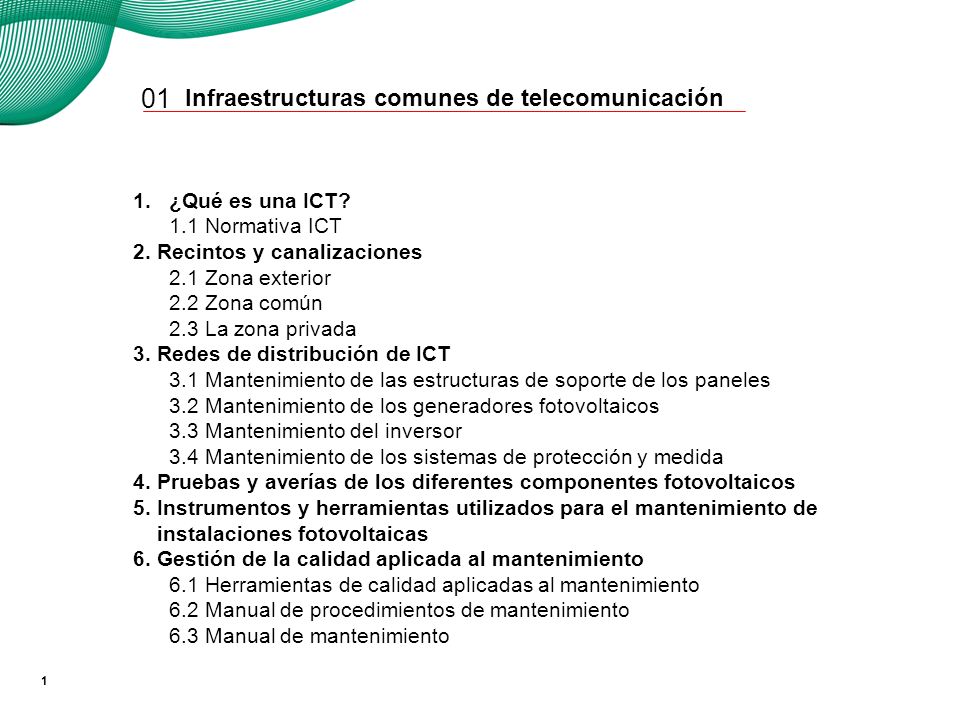

2 Infraestructuras comunes de telecomunicación 01 1.¿Qué es una ICT? 1.1 Normativa ICT 2. Recintos y canalizaciones 2.1 Zona exterior 2.2 Zona común 2.3 La zona privada 3. Redes de distribución de ICT 3.1 Mantenimiento de las estructuras de soporte de los paneles 3.2 Mantenimiento de los generadores fotovoltaicos 3.3 Mantenimiento del inversor 3.4 Mantenimiento de los sistemas de protección y medida 4. Pruebas y averías de los diferentes componentes fotovoltaicos 5. Instrumentos y herramientas utilizados para el mantenimiento de instalaciones fotovoltaicas 6. Gestión de la calidad aplicada al mantenimiento 6.1 Herramientas de calidad aplicadas al mantenimiento 6.2 Manual de procedimientos de mantenimiento 6.3 Manual de mantenimiento 1

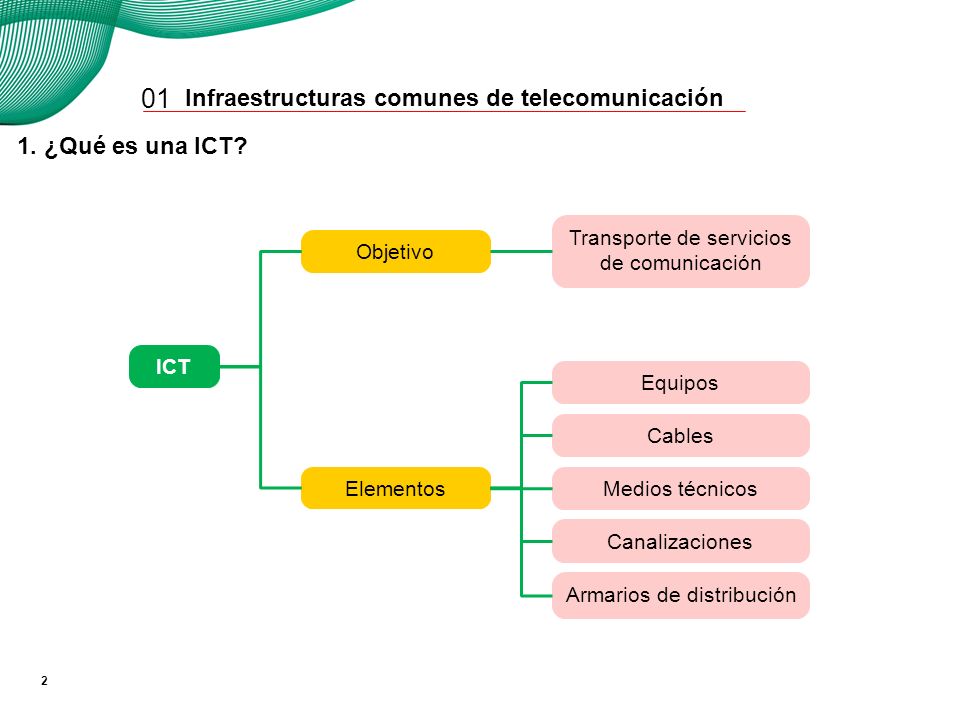

3 Infraestructuras comunes de telecomunicación 01 1. ¿Qué es una ICT? Objetivo ICT Elementos Transporte de servicios de comunicación Equipos Cables Medios técnicos Canalizaciones Armarios de distribución 2

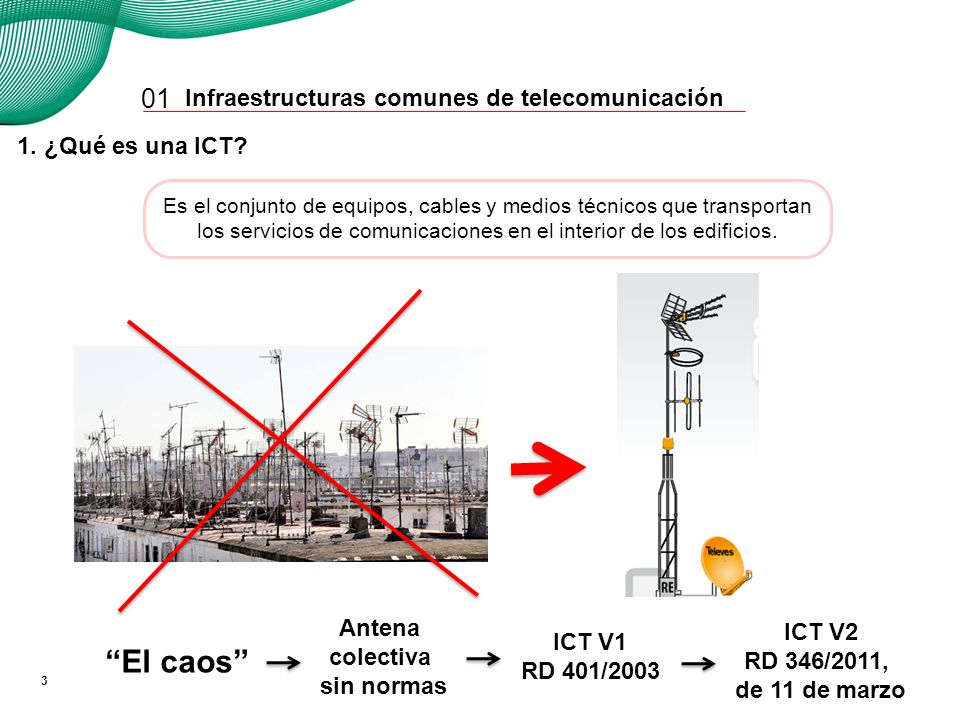

4 Infraestructuras comunes de telecomunicación 01 1. ¿Qué es una ICT? Es el conjunto de equipos, cables y medios técnicos que transportan los servicios de comunicaciones en el interior de los edificios. “El caos” Antena colectiva sin normas ICT V1 RD 401/2003 ICT V2 RD 346/2011, de 11 de marzo 3

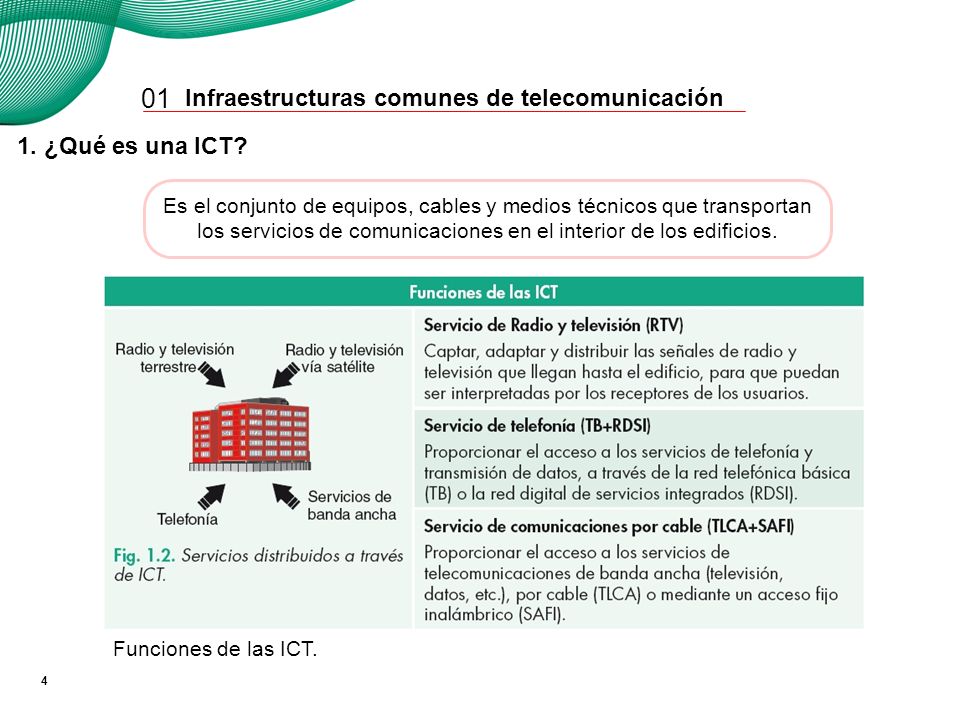

5 Infraestructuras comunes de telecomunicación 01 1. ¿Qué es una ICT? Funciones de las ICT. Es el conjunto de equipos, cables y medios técnicos que transportan los servicios de comunicaciones en el interior de los edificios. 4

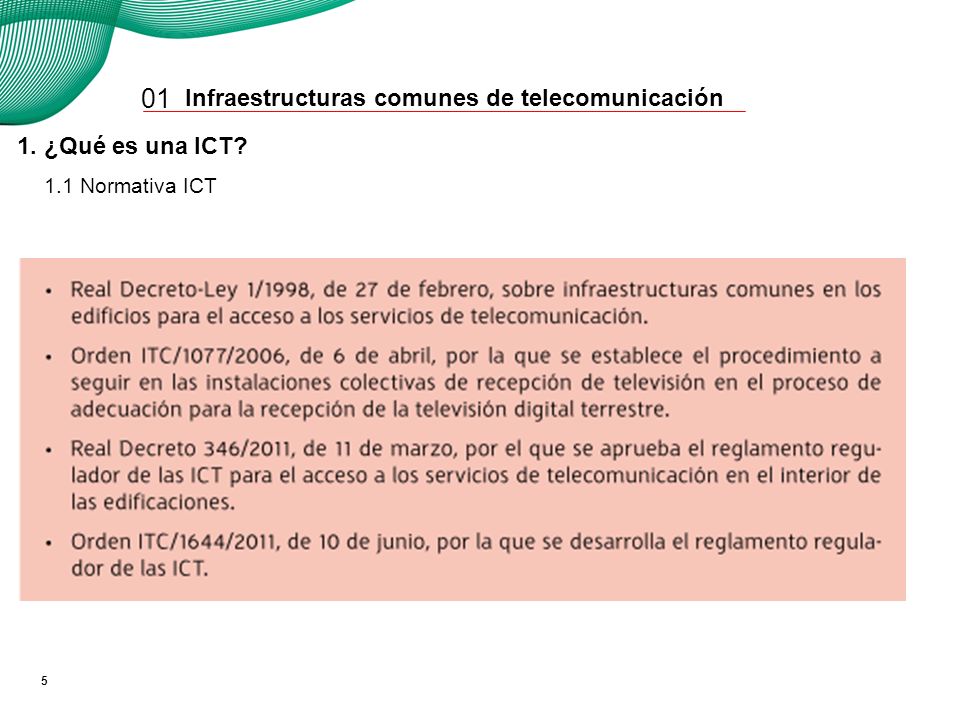

6 Infraestructuras comunes de telecomunicación 01 1. ¿Qué es una ICT? 1.1 Normativa ICT 5

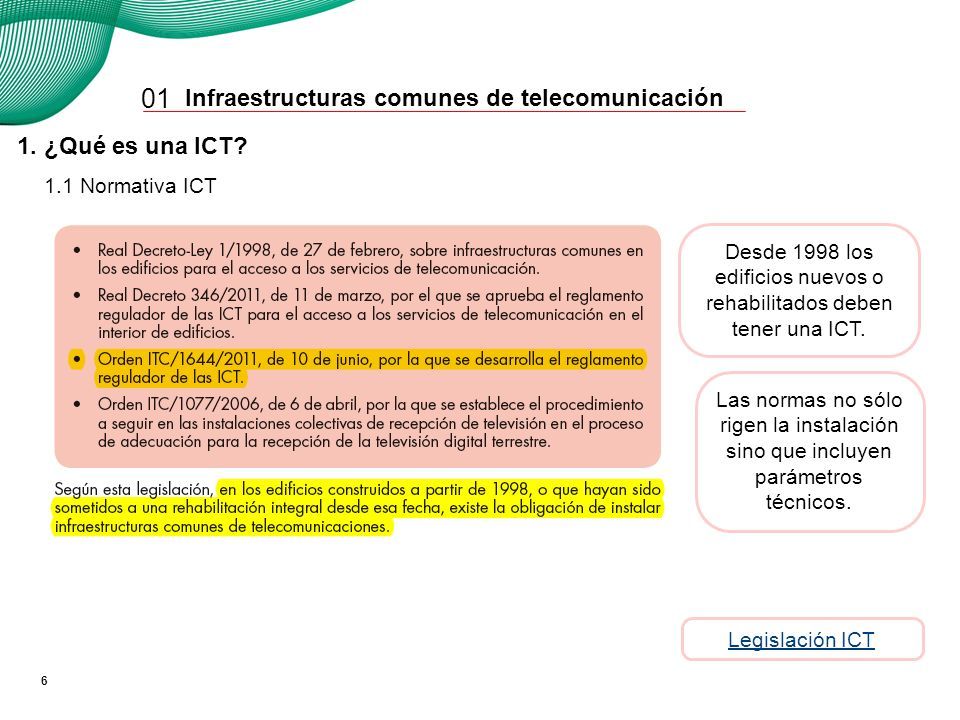

7 Infraestructuras comunes de telecomunicación 01 1. ¿Qué es una ICT? 1.1 Normativa ICT Desde 1998 los edificios nuevos o rehabilitados deben tener una ICT. Las normas no sólo rigen la instalación sino que incluyen parámetros técnicos. Legislación ICT 6

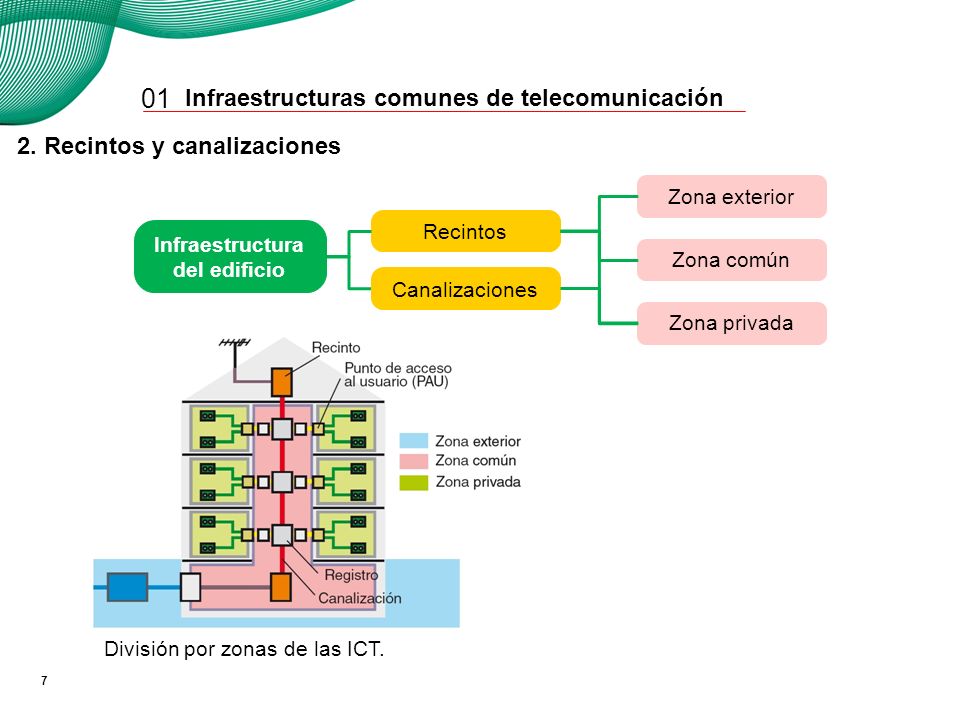

8 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones Recintos Infraestructura del edificio Canalizaciones Zona exterior Zona común Zona privada División por zonas de las ICT. 7

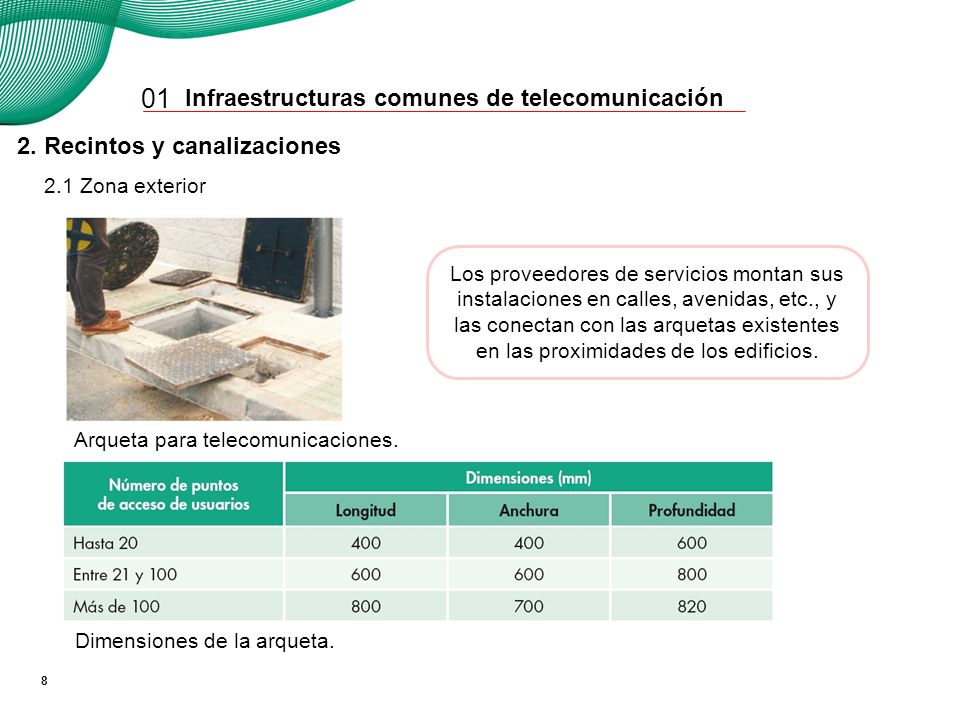

9 Infraestructuras comunes de telecomunicación 8 01 2. Recintos y canalizaciones Dimensiones de la arqueta. 2.1 Zona exterior Los proveedores de servicios montan sus instalaciones en calles, avenidas, etc., y las conectan con las arquetas existentes en las proximidades de los edificios. Arqueta para telecomunicaciones.

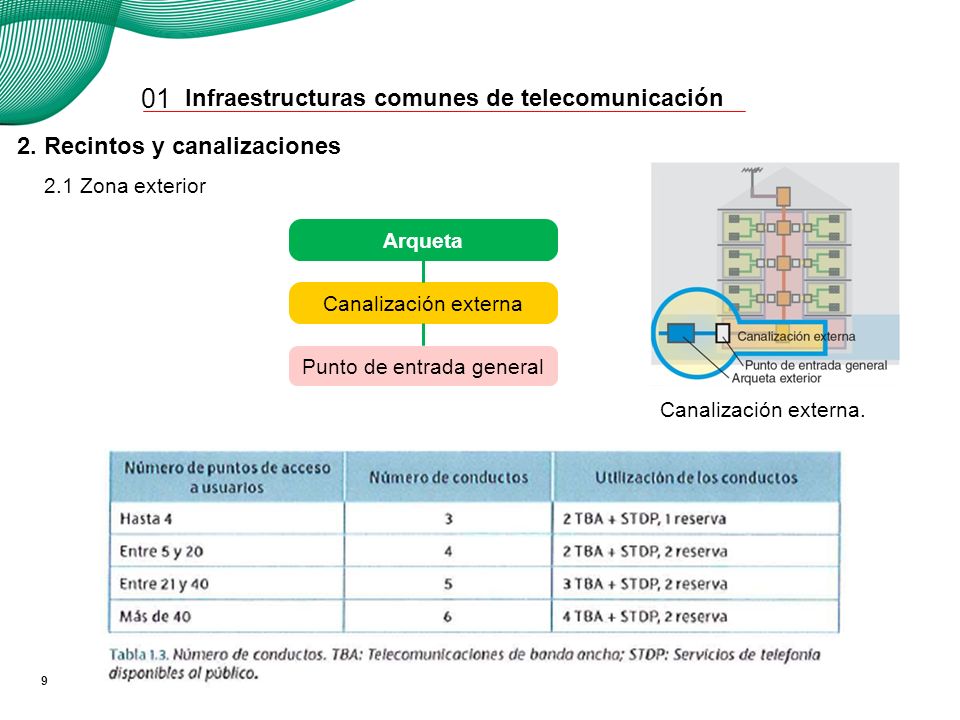

10 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones Número de conductos. 2.1 Zona exterior Canalización externa. Canalización externa Arqueta Punto de entrada general 9

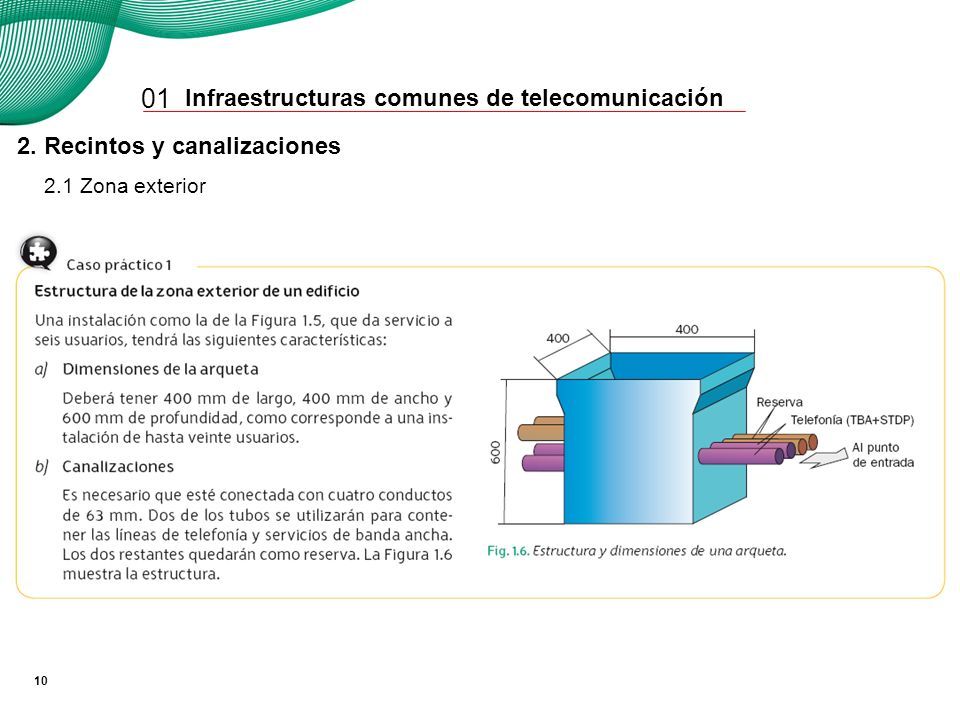

11 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones 2.1 Zona exterior 10

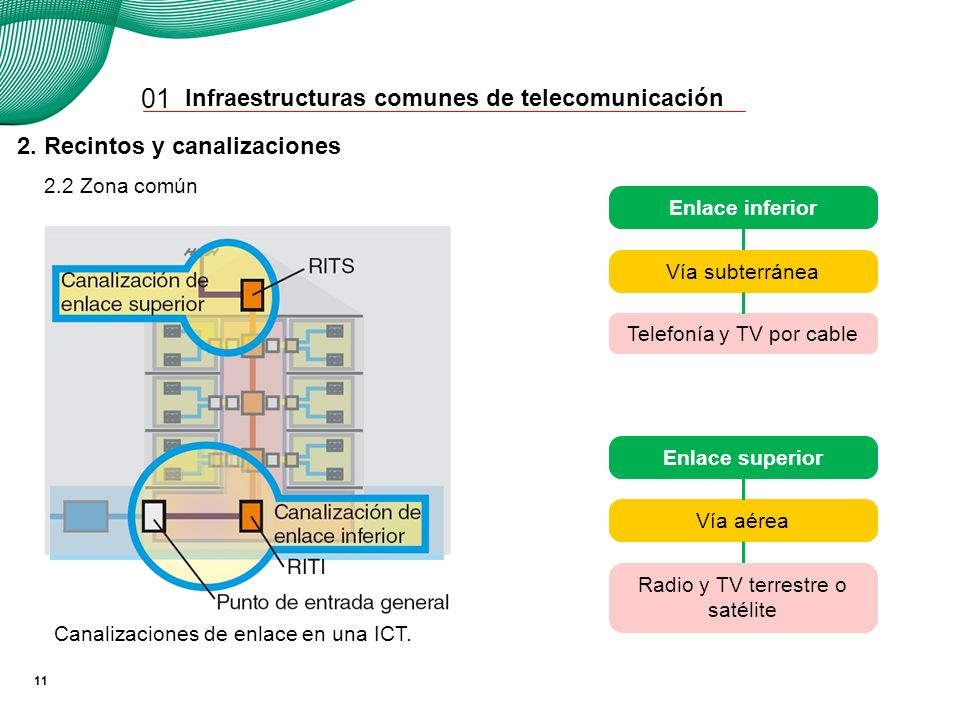

12 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones Canalizaciones de enlace en una ICT. 2.2 Zona común Vía subterránea Enlace inferior Telefonía y TV por cable Vía aérea Enlace superior Radio y TV terrestre o satélite 11

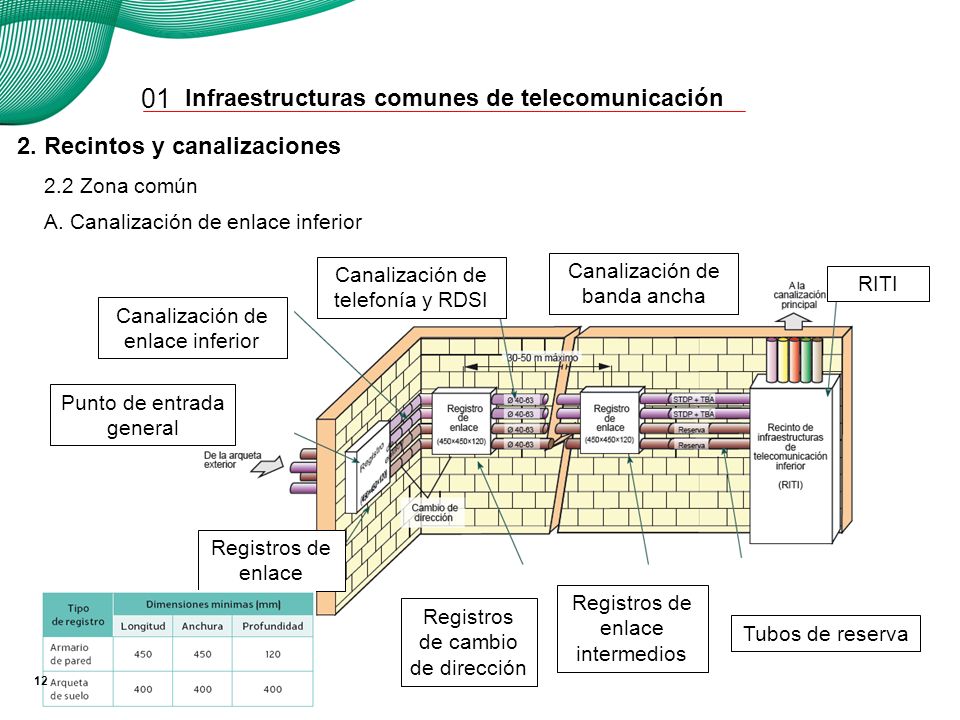

13 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones A. Canalización de enlace inferior 2.2 Zona común Canalización de telefonía y RDSI Canalización de banda ancha RITI Tubos de reserva Registros de enlace intermedios Registros de cambio de dirección Registros de enlace Punto de entrada general Canalización de enlace inferior 12

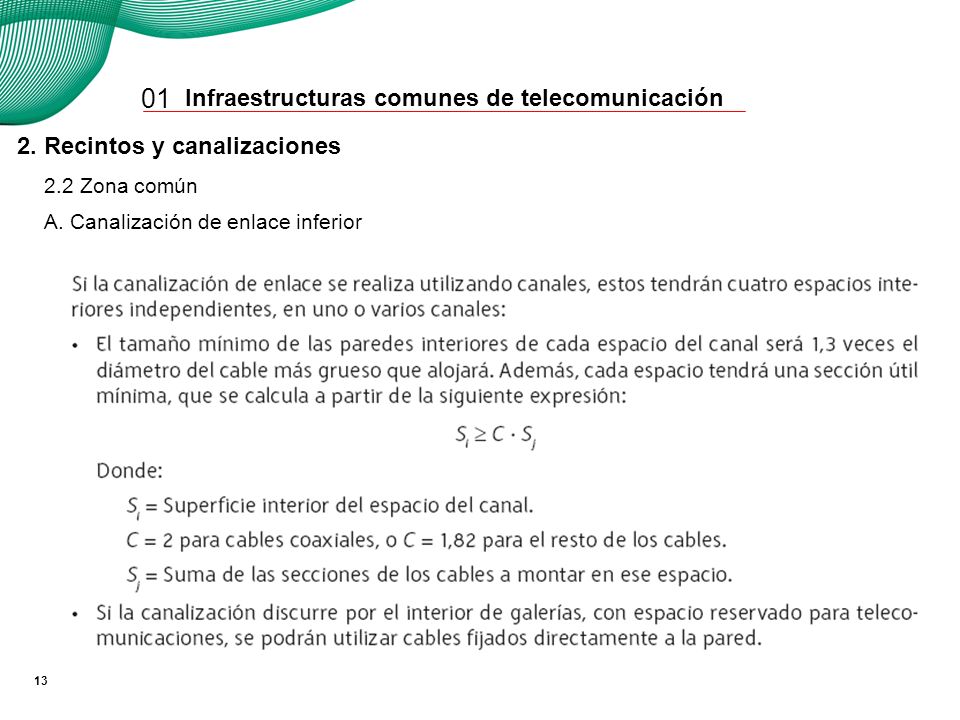

14 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones A. Canalización de enlace inferior 2.2 Zona común 13

15 Infraestructuras comunes de telecomunicación 01 Actividad 3 y 4 14

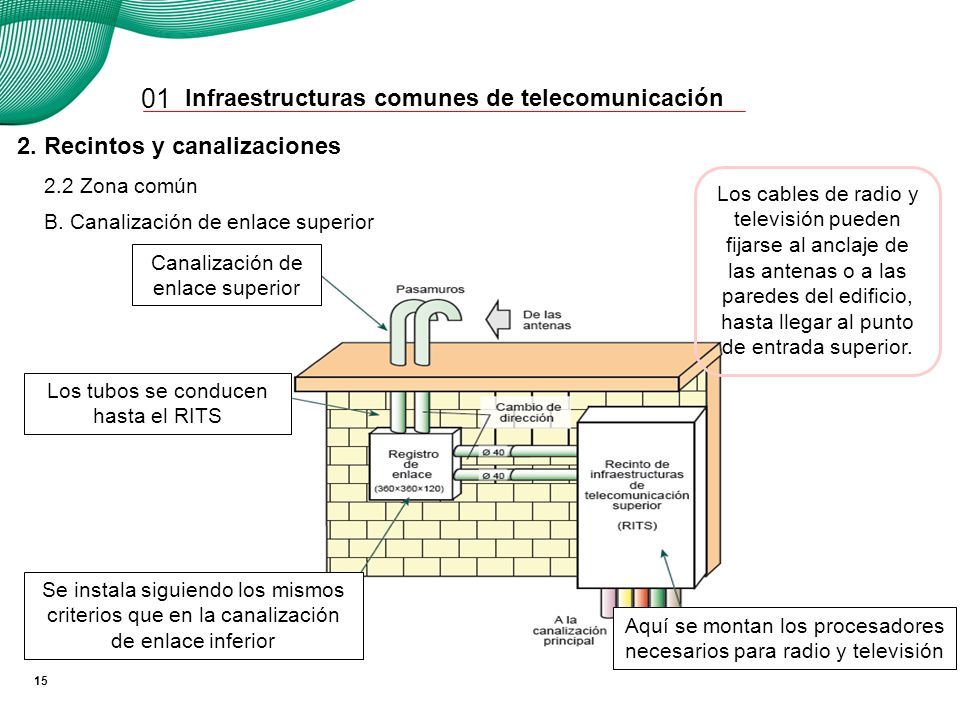

16 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones B. Canalización de enlace superior 2.2 Zona común Aquí se montan los procesadores necesarios para radio y televisión Se instala siguiendo los mismos criterios que en la canalización de enlace inferior Los tubos se conducen hasta el RITS Canalización de enlace superior Los cables de radio y televisión pueden fijarse al anclaje de las antenas o a las paredes del edificio, hasta llegar al punto de entrada superior. 15

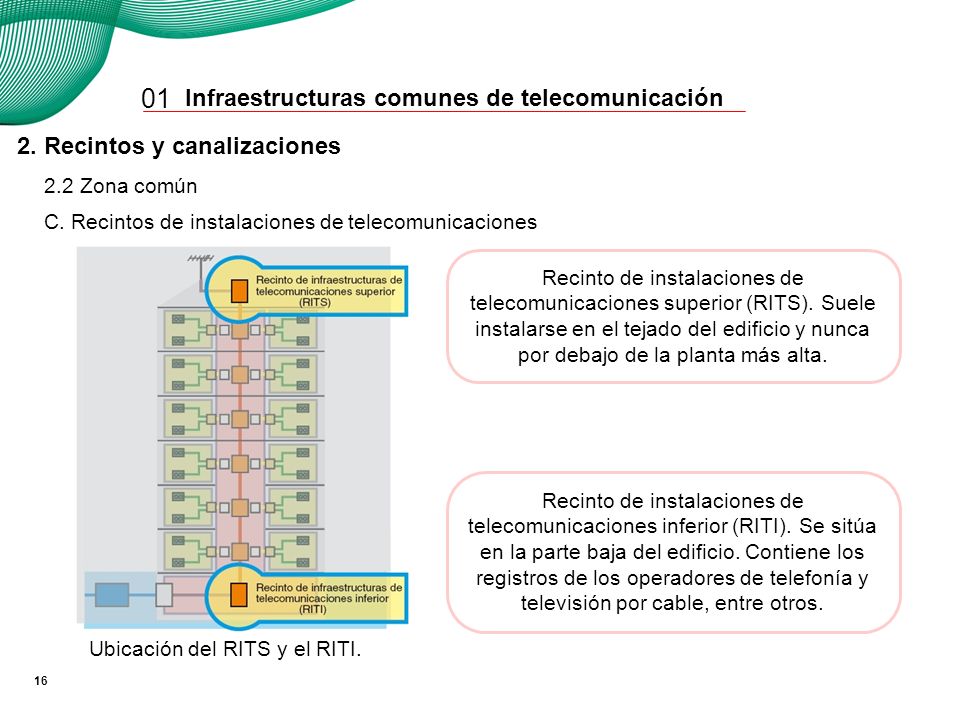

17 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones C. Recintos de instalaciones de telecomunicaciones 2.2 Zona común Ubicación del RITS y el RITI. Recinto de instalaciones de telecomunicaciones inferior (RITI). Se sitúa en la parte baja del edificio. Contiene los registros de los operadores de telefonía y televisión por cable, entre otros. Recinto de instalaciones de telecomunicaciones superior (RITS). Suele instalarse en el tejado del edificio y nunca por debajo de la planta más alta. 16

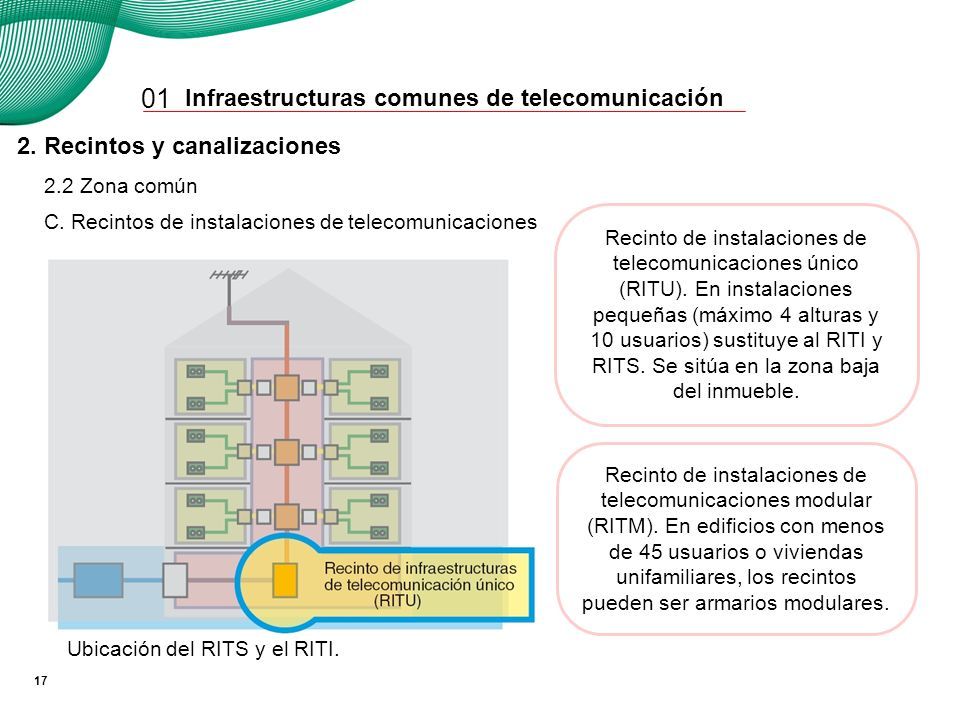

18 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones C. Recintos de instalaciones de telecomunicaciones 2.2 Zona común Ubicación del RITS y el RITI. Recinto de instalaciones de telecomunicaciones modular (RITM). En edificios con menos de 45 usuarios o viviendas unifamiliares, los recintos pueden ser armarios modulares. Recinto de instalaciones de telecomunicaciones único (RITU). En instalaciones pequeñas (máximo 4 alturas y 10 usuarios) sustituye al RITI y RITS. Se sitúa en la zona baja del inmueble. 17

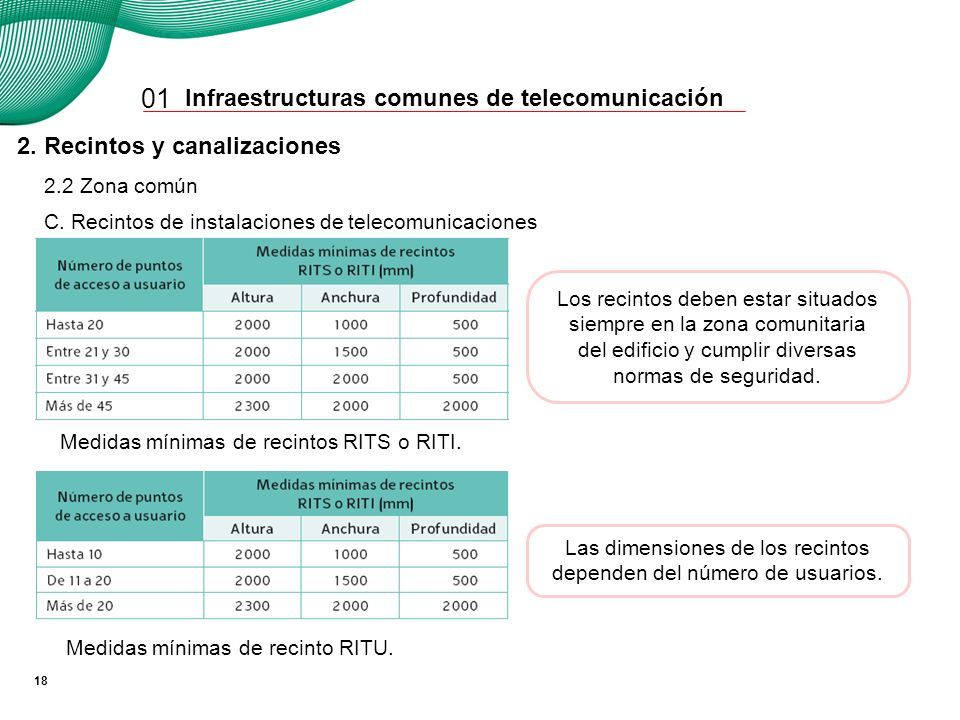

19 Infraestructuras comunes de telecomunicación 18 01 2. Recintos y canalizaciones C. Recintos de instalaciones de telecomunicaciones 2.2 Zona común Medidas mínimas de recintos RITS o RITI. Los recintos deben estar situados siempre en la zona comunitaria del edificio y cumplir diversas normas de seguridad. Medidas mínimas de recinto RITU. Las dimensiones de los recintos dependen del número de usuarios.

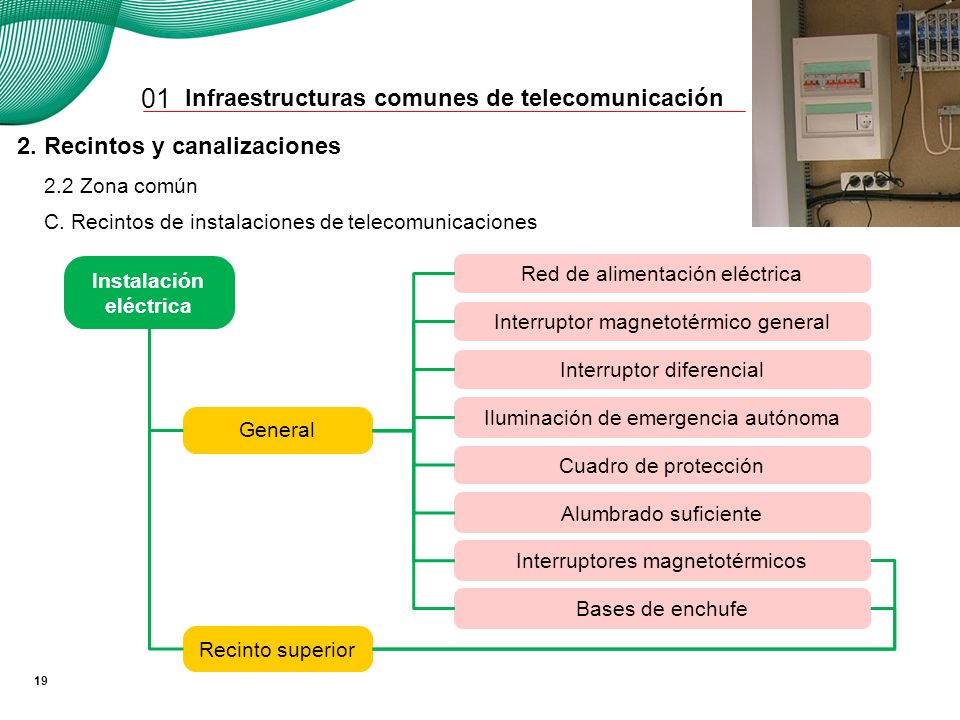

20 Infraestructuras comunes de telecomunicación 19 01 2. Recintos y canalizaciones C. Recintos de instalaciones de telecomunicaciones 2.2 Zona común General Instalación eléctrica Red de alimentación eléctrica Recinto superior Interruptor magnetotérmico general Interruptor diferencial Iluminación de emergencia autónoma Cuadro de protección Alumbrado suficiente Interruptores magnetotérmicos Bases de enchufe

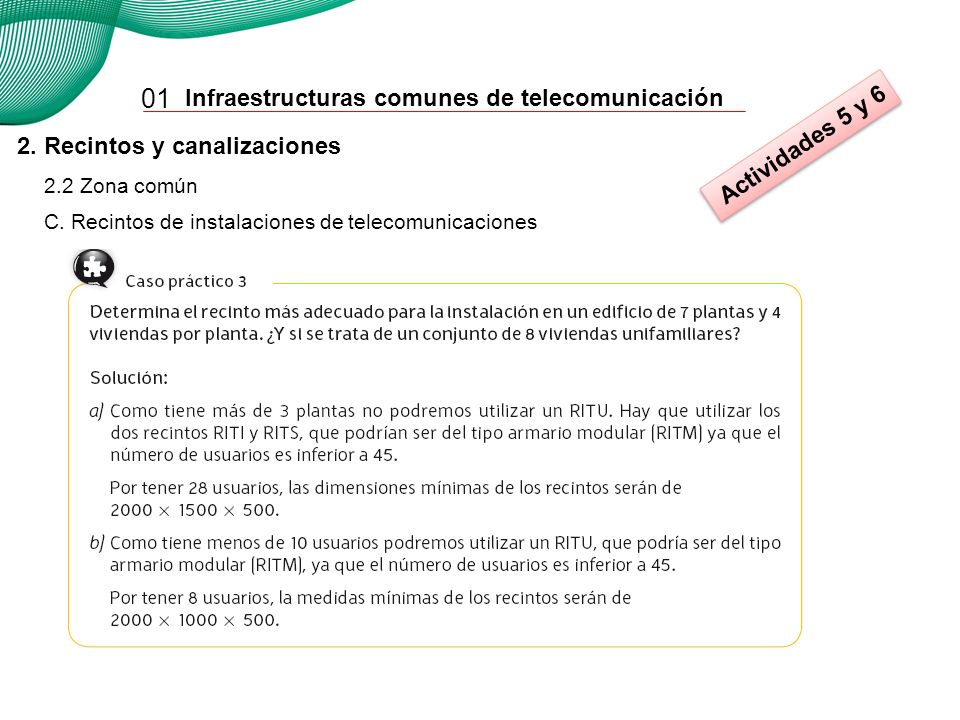

21 Infraestructuras comunes de telecomunicación 01 2. Recintos y canalizaciones C. Recintos de instalaciones de telecomunicaciones 2.2 Zona común Actividades 5 y 6

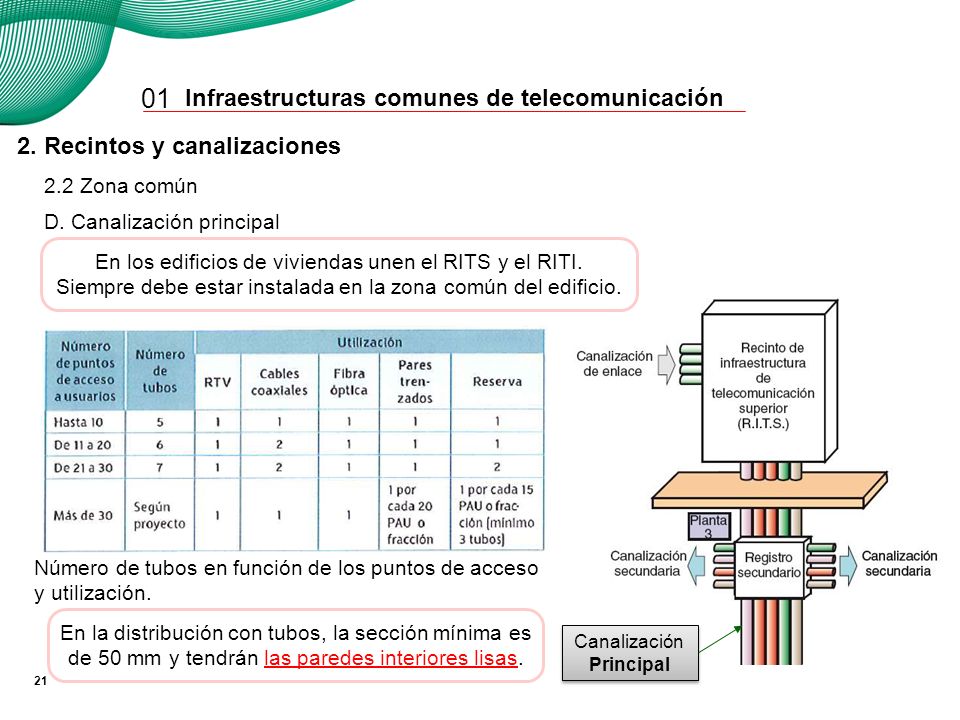

22 Infraestructuras comunes de telecomunicación 21 01 2. Recintos y canalizaciones D. Canalización principal 2.2 Zona común Número de tubos en función de los puntos de acceso y utilización. Canalización Principal Canalización Principal En la distribución con tubos, la sección mínima es de 50 mm y tendrán las paredes interiores lisas. En los edificios de viviendas unen el RITS y el RITI. Siempre debe estar instalada en la zona común del edificio.

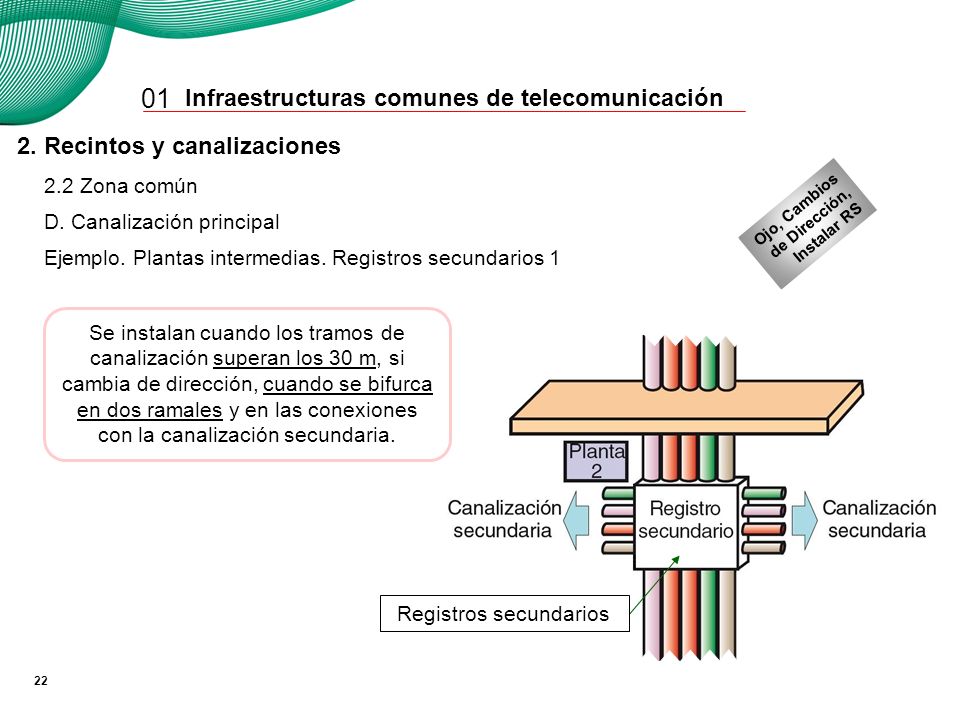

23 Infraestructuras comunes de telecomunicación 22 01 2. Recintos y canalizaciones D. Canalización principal 2.2 Zona común Se instalan cuando los tramos de canalización superan los 30 m, si cambia de dirección, cuando se bifurca en dos ramales y en las conexiones con la canalización secundaria. Registros secundarios Ejemplo. Plantas intermedias. Registros secundarios 1 Ojo, Cambios de Dirección, Instalar RS

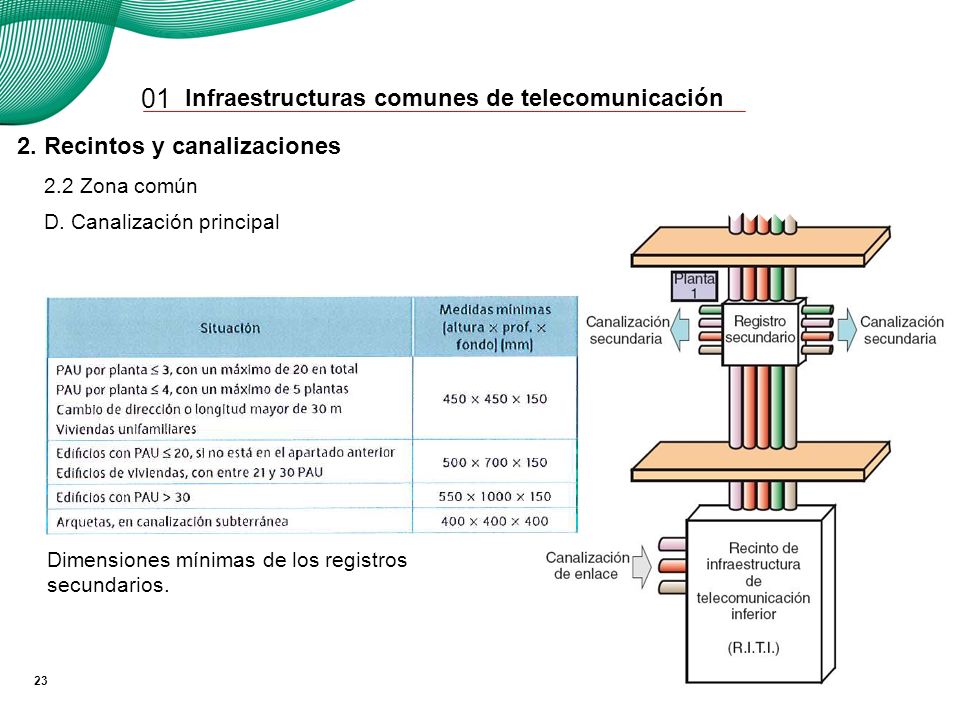

24 Infraestructuras comunes de telecomunicación 23 01 2. Recintos y canalizaciones D. Canalización principal 2.2 Zona común Dimensiones mínimas de los registros secundarios.

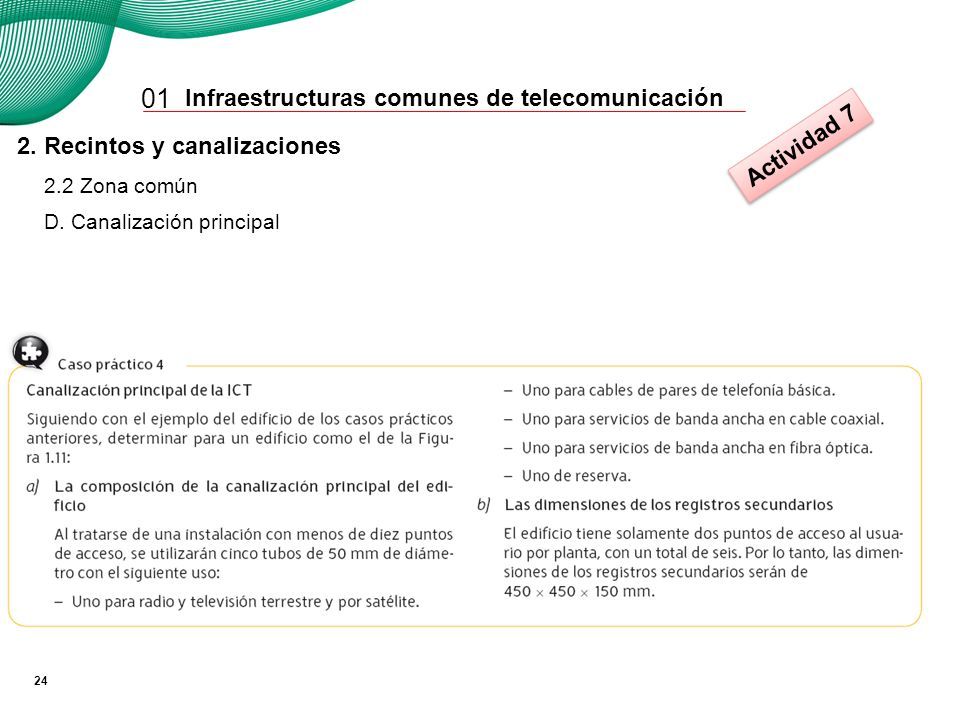

25 Infraestructuras comunes de telecomunicación 24 01 2. Recintos y canalizaciones D. Canalización principal 2.2 Zona común Actividad 7

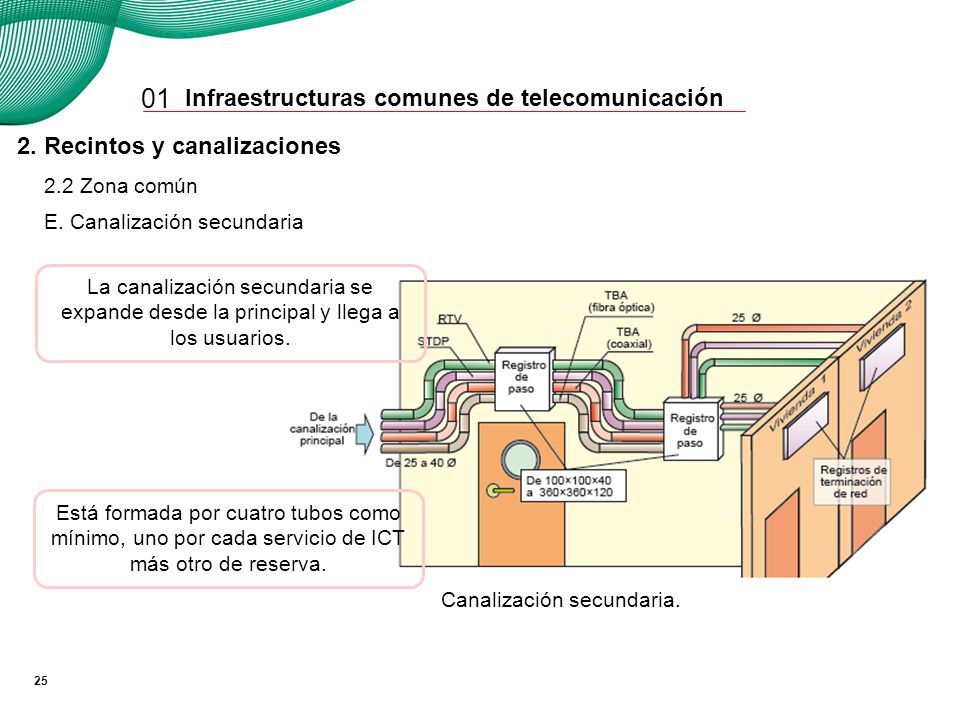

26 Infraestructuras comunes de telecomunicación 25 01 2. Recintos y canalizaciones E. Canalización secundaria 2.2 Zona común Canalización secundaria. La canalización secundaria se expande desde la principal y llega a los usuarios. Está formada por cuatro tubos como mínimo, uno por cada servicio de ICT más otro de reserva.

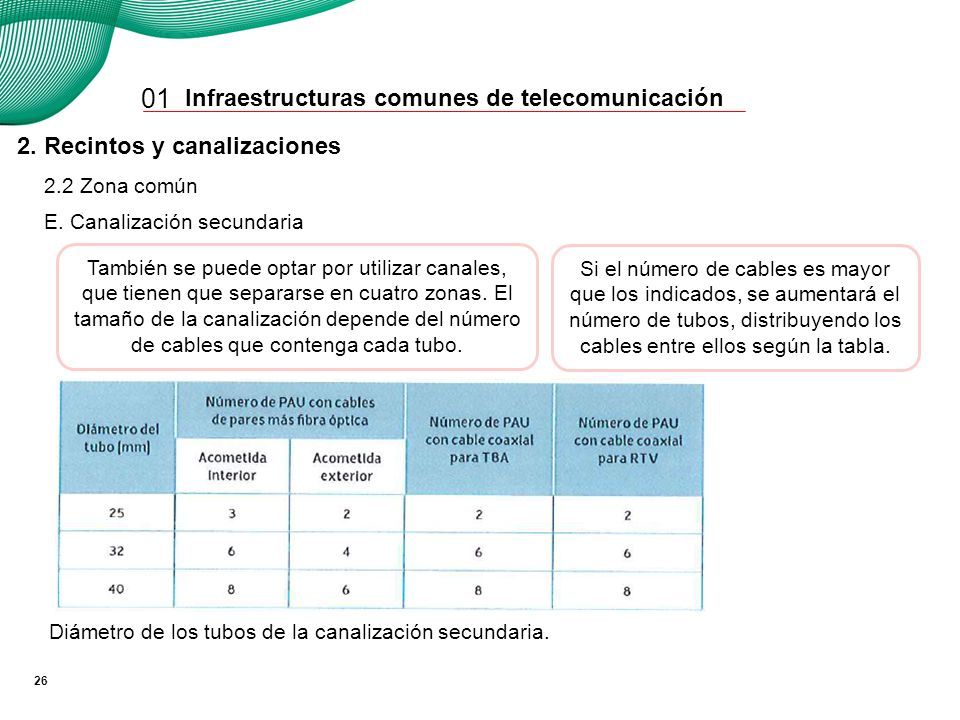

27 Infraestructuras comunes de telecomunicación 26 01 2. Recintos y canalizaciones E. Canalización secundaria 2.2 Zona común Diámetro de los tubos de la canalización secundaria. También se puede optar por utilizar canales, que tienen que separarse en cuatro zonas. El tamaño de la canalización depende del número de cables que contenga cada tubo. Si el número de cables es mayor que los indicados, se aumentará el número de tubos, distribuyendo los cables entre ellos según la tabla.

28 Infraestructuras comunes de telecomunicación 27 01 2. Recintos y canalizaciones E. Canalización secundaria 2.2 Zona común Tipos de registros de paso (las dimensiones se dan en altura × anchura × profundidad). La canalización secundaria discurre por las zonas comunes del edificio y realiza generalmente la distribución horizontal por las diferentes plantas. trazado con más de dos curvas de 90º Registros de paso tramos de canalización que superan los 15 m de longitud cambios de dirección de radio menor de 120 mm para viviendas cambios de dirección de radio menor de 250 mm para oficinas Divisiones para llegar a dos usuarios Actividad 8.

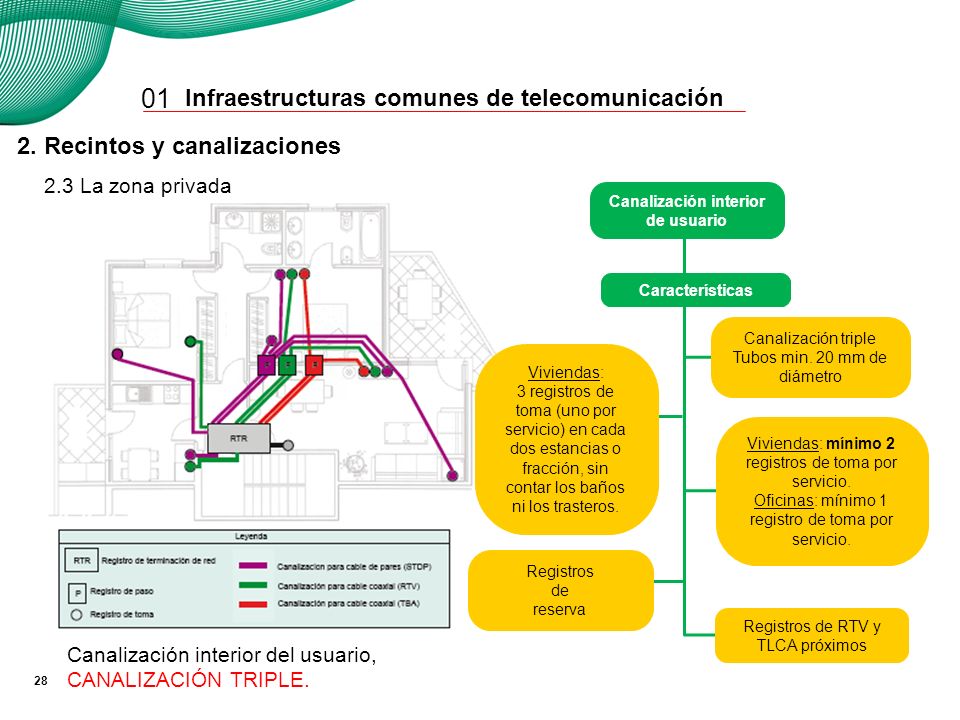

29 Infraestructuras comunes de telecomunicación 28 01 2. Recintos y canalizaciones 2.3 La zona privada Canalización interior del usuario, CANALIZACIÓN TRIPLE. Canalización triple Tubos min. 20 mm de diámetro Características Canalización interior de usuario Viviendas: mínimo 2 registros de toma por servicio. Oficinas: mínimo 1 registro de toma por servicio. Registros de RTV y TLCA próximos Viviendas: 3 registros de toma (uno por servicio) en cada dos estancias o fracción, sin contar los baños ni los trasteros. Registros de reserva

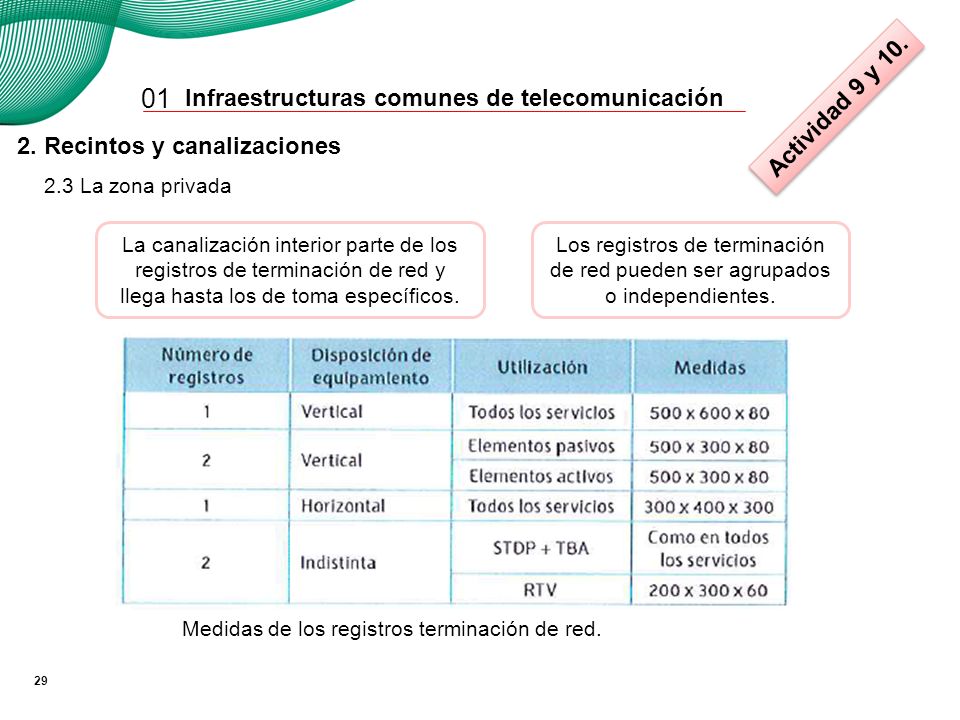

30 Infraestructuras comunes de telecomunicación 29 01 2. Recintos y canalizaciones 2.3 La zona privada Medidas de los registros terminación de red. La canalización interior parte de los registros de terminación de red y llega hasta los de toma específicos. Los registros de terminación de red pueden ser agrupados o independientes. Actividad 9 y 10.

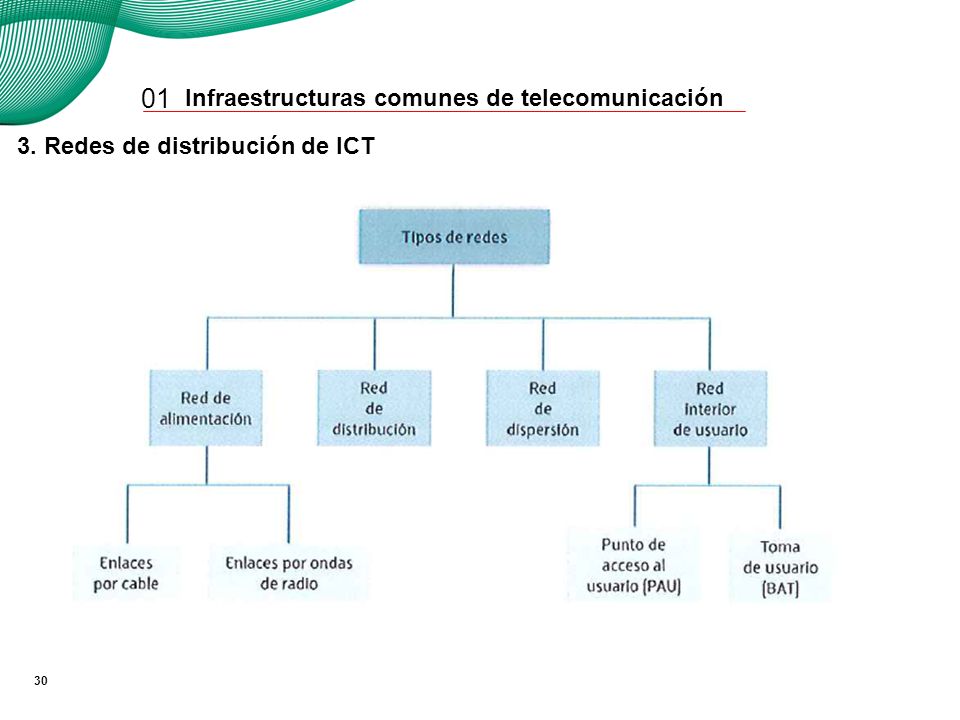

31 Infraestructuras comunes de telecomunicación 30 01 3. Redes de distribución de ICT

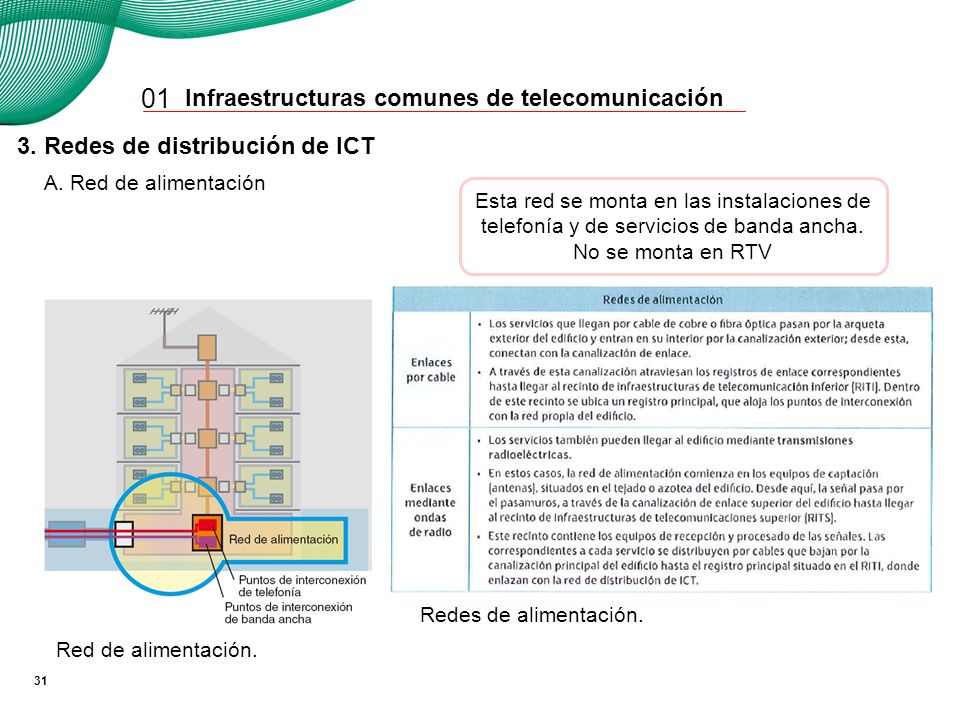

32 Infraestructuras comunes de telecomunicación 31 01 3. Redes de distribución de ICT A. Red de alimentación Esta red se monta en las instalaciones de telefonía y de servicios de banda ancha. No se monta en RTV Red de alimentación. Redes de alimentación.

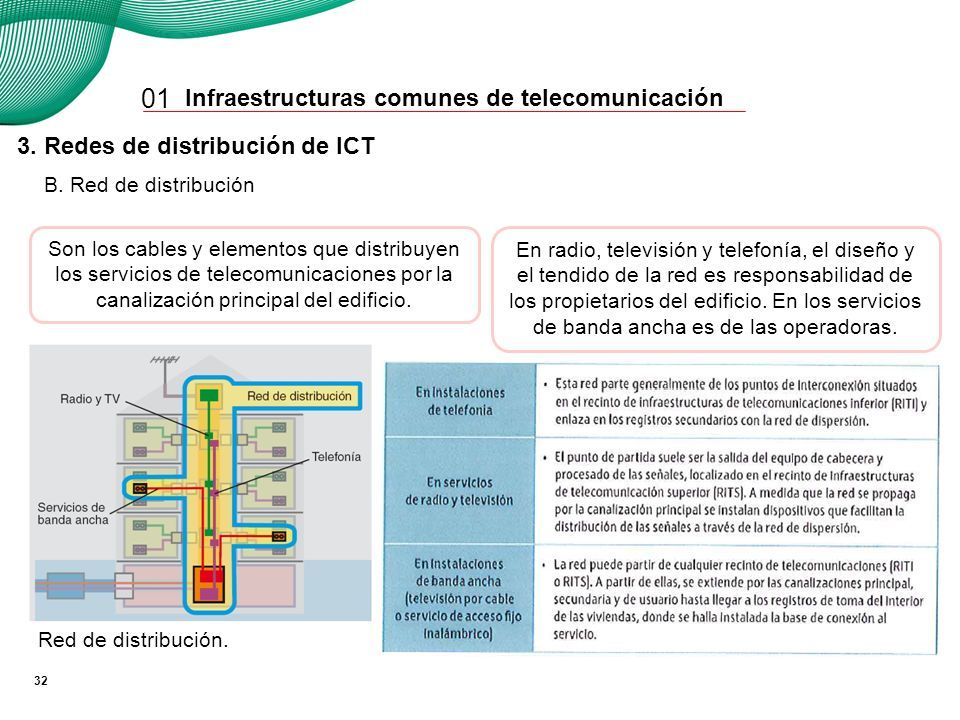

33 Infraestructuras comunes de telecomunicación 32 01 3. Redes de distribución de ICT B. Red de distribución Son los cables y elementos que distribuyen los servicios de telecomunicaciones por la canalización principal del edificio. Red de distribución. En radio, televisión y telefonía, el diseño y el tendido de la red es responsabilidad de los propietarios del edificio. En los servicios de banda ancha es de las operadoras.

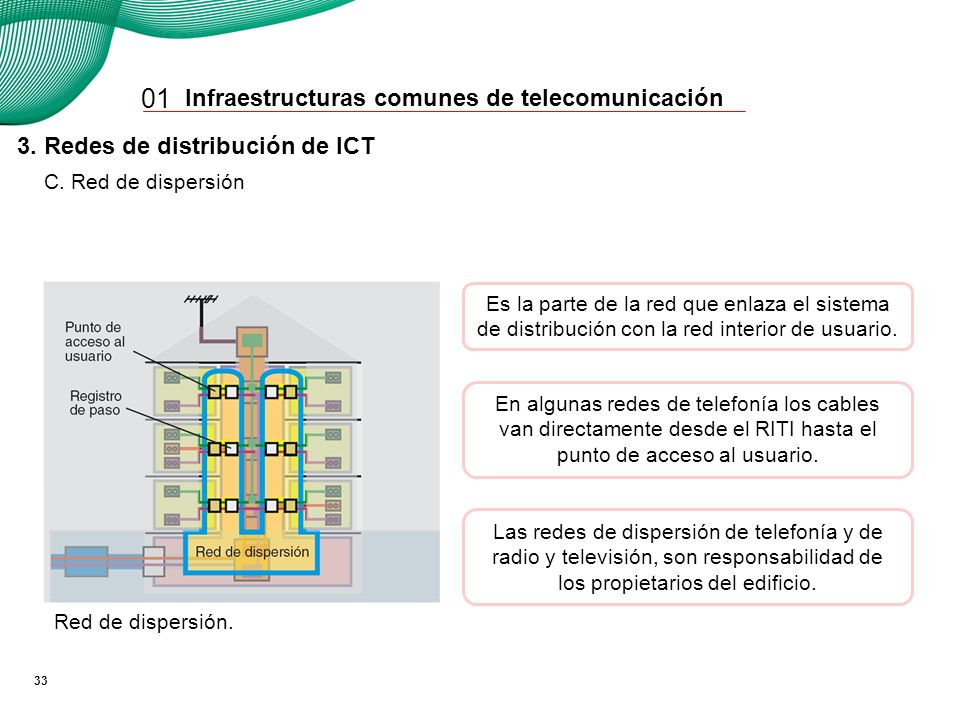

34 Infraestructuras comunes de telecomunicación 33 01 3. Redes de distribución de ICT C. Red de dispersión Es la parte de la red que enlaza el sistema de distribución con la red interior de usuario. Red de dispersión. Las redes de dispersión de telefonía y de radio y televisión, son responsabilidad de los propietarios del edificio. En algunas redes de telefonía los cables van directamente desde el RITI hasta el punto de acceso al usuario.

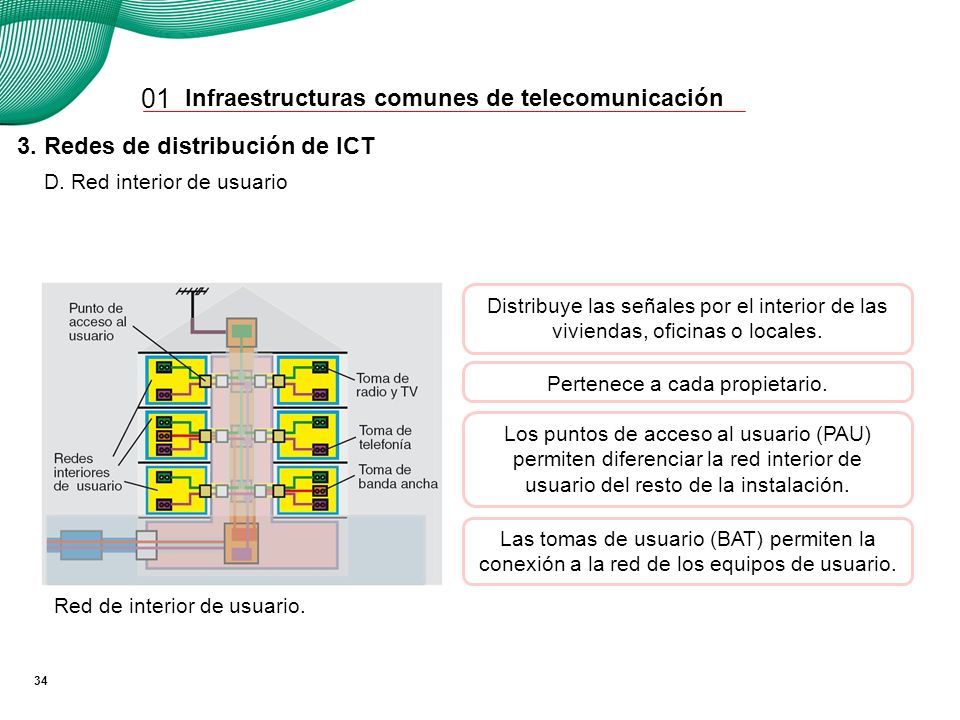

35 Infraestructuras comunes de telecomunicación 34 01 3. Redes de distribución de ICT D. Red interior de usuario Distribuye las señales por el interior de las viviendas, oficinas o locales. Red de interior de usuario. Las tomas de usuario (BAT) permiten la conexión a la red de los equipos de usuario. Los puntos de acceso al usuario (PAU) permiten diferenciar la red interior de usuario del resto de la instalación. Pertenece a cada propietario.

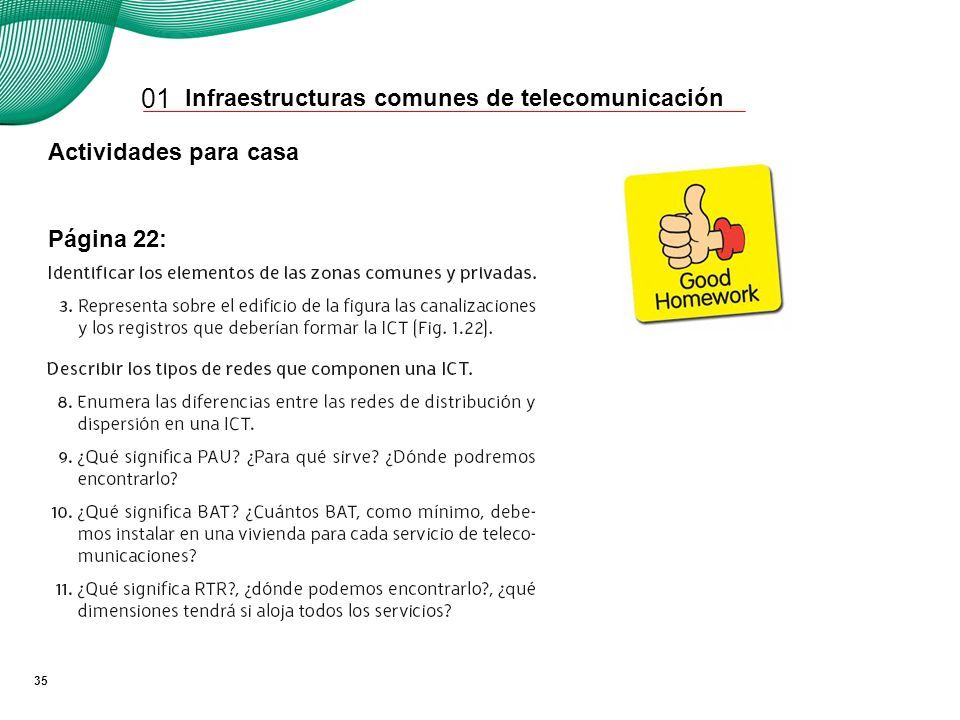

36 Infraestructuras comunes de telecomunicación 35 01 Actividades para casa Página 22:
