UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Uso de Patrones en el Proceso de Construcción de Escenarios.

Presentación del tema: "UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Uso de Patrones en el Proceso de Construcción de Escenarios."— Transcripción de la presentación:

1 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Uso de Patrones en el Proceso de Construcción de Escenarios

2 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Objetivo ESCENARIO Catálogo de Patrones Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Catálogo de Patrones Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo Negociación inconclusa Título: Ejecución inconclusa de una actividad mediante transacciones Objetivo: Iniciar una actividad que requiere una secuencia coordinada de acciones por parte de los actores Contexto: Ubicación geográfica: generalmente el lugar de trabajo del actor principal Precondiciones: puede tenerprecondiciones Ubicación temporal: generalmente determinado por el actor principal y posiblemente breve Actores: Varios, al menos dos Recursos: Pocos o ninguno Episodios: Uno como el siguiente Un actor realiza una acción que requiere respuesta inmediata de otro actor. Varios o ninguno como el siguiente Un actor realiza una acción que responde a la acción anterior y que a su vez, requiere respuesta inmediata de otro actor. Uno como el siguiente Uno de los actores realiza una acción que responde a la acción anterior y que requiere una respuesta que puede o debe demorarse Pueden estar en secuencia o constituir grupos no secuenciales Excepción: Circunstancia que obstaculiza el cumplimiento del objetivo

3 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Casos de estudio Sistema Nacional para la Emisión de Pasaportes (Universidad de Belgrano) Sistema de Agenda de Reuniones (Universidad de Belgrano) Sistema de Plan de Ahorro para la Adquisición de Automóviles (UNICEN) Sistema para el Control de Pos Graduación (PUC-Río) Sistema de Biblioteca (PUC-Río) Sistema Editor de Texto (PUC-Río) Uso recursivo de las heurísticas para la construcción de LEL y Escenarios del proceso de construcción de LEL y Escenarios (UNICEN) Sistema de Almacén para una planta de Producción de Cerámicos (en desarrollo en UNICEN) Sistema de Control de Calidad para Insumos Farmacológicos (en desarrollo en UTN)

4 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Clasificación de Episodios Según el número de actores : x (no-arios) u (unarios) b (n-arios)

5 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Clasificación de Episodios Según la respuesta: sr (sin respuesta) ri (con respuesta inmediata) rd (con respuesta diferida)

6 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Clasificación de Episodios Según la participación de los actores: p (producción) s (servicio) c (colaboración) d (demanda) r (respuesta) i (interacción)

7 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Clasificación de Subescenarios Según la respuesta: BSR (Binario sin respuesta) BRD (Binario con respuesta diferida) BRI (Binario con respuesta inmediata)

8 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Clasificación de Subescenarios Según la participación de los actores: P (producción) S (servicio) C (colaboración) D (demanda) R (respuesta) I (interacción)

9 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Clasificación de Escenarios: Patrones Producción Servicio Colaboración Negociación inconclusa Negociación inconclusa con Disparador de Escenarios Fin de Negociación Etapa de Negociación Etapa de Negociación con Disparador de Escenarios Negociación Terminada

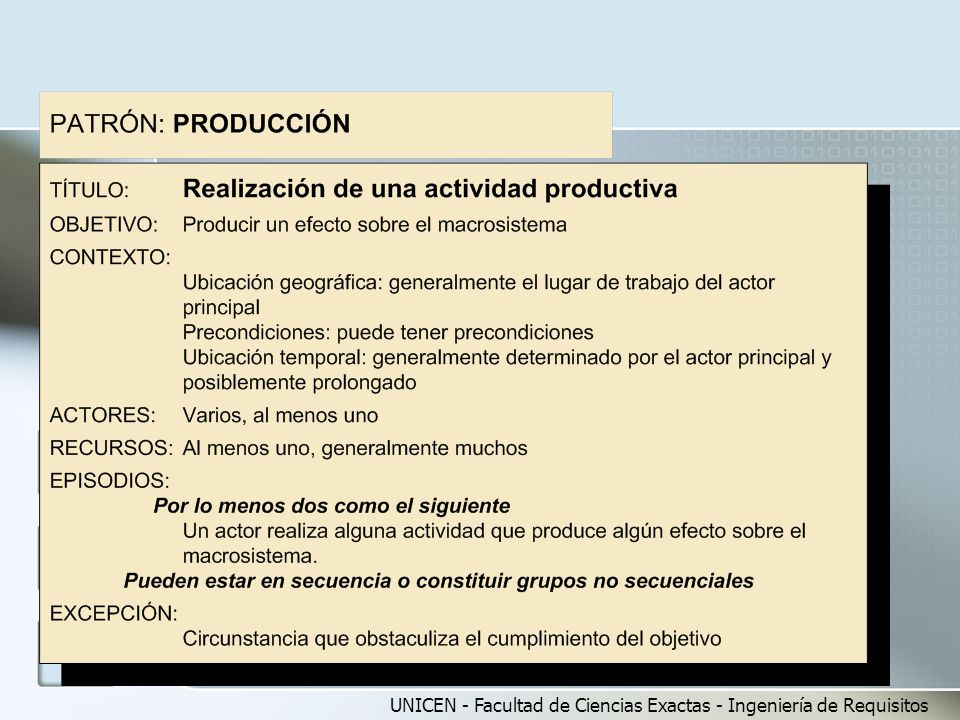

10 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Ejemplo de Patrón

11 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Ejemplo de Servicio

12 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

13

14

15

16

17

18

19

20 Patrones Compuestos Producción y/o Servicio y/o Colaboración Negociación Inconclusa con Producción y/o Servicio y/o Colaboración Fin de Negociación con Producción y/o Servicio y/o Colaboración Etapa de Negociación con Producción y/o Servicio y/o Colaboración Negociación Terminada con Producción y/o Servicio y/o Colaboración Negociación Inconclusa con Disparador de Escenarios y Producción y/o Servicio y/o Colaboración Etapa de Negociación con Disparador de Escenarios y Producción y/o Servicio y/o Colaboración

21 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Ejemplo de Patrón Compuesto

22 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Ejemplo Fin de Negociación con Producción

23 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Catálogo

24 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Catálogo

25 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Proceso de Construcción de Escenarios Patrones Escenarios LEL

26 UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos Construir Escenarios: SADT
