1
Amplificador Operacional
Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Circuito integrado que incluye en su interior transistores, resistencias y condensadores. Su principal función es amplificar señales eléctricas. Su principal características son poseer: una gran impedancia (resistencia) de entrada, por lo cuál la corriente que entra a sus terminales es prácticamente cero. posee una muy alta ganancia. SD20A – Electrotecnologías para el Siglo XXI
2

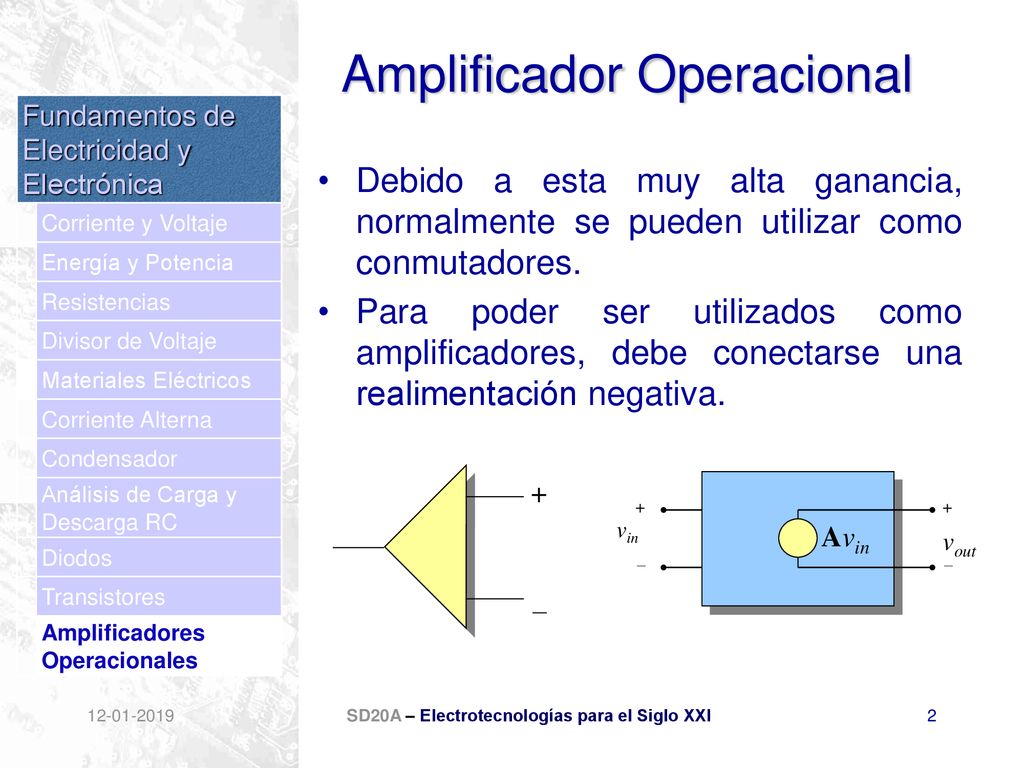

Amplificador Operacional
Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Debido a esta muy alta ganancia, normalmente se pueden utilizar como conmutadores. Para poder ser utilizados como amplificadores, debe conectarse una realimentación negativa. + – + – vin Avin vout SD20A – Electrotecnologías para el Siglo XXI
3
SD20A – Electrotecnologías para el Siglo XXI
Amplificador Ideal Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales El amplificador ideal se basa en la existencia de dos “reglas de oro” a seguir: La corriente de entrada a los terminales de entrada o salida es cero. El voltaje entre los terminales de entrada es cero. A continuación se muestra el circuito esquemático de un amplificador ideal: SD20A – Electrotecnologías para el Siglo XXI
4
SD20A – Electrotecnologías para el Siglo XXI
Amplificador Ideal Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales + – RF R1 vout +12 – 12 vin i1 i2 SD20A – Electrotecnologías para el Siglo XXI
5
SD20A – Electrotecnologías para el Siglo XXI
Amplificador Ideal Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales De la regla de oro número 1 tenemos que i1=-i2. De la regla número 2 tenemos que v+=v-=0. Finalmente aplicando la ley de Ohm obtenemos que: SD20A – Electrotecnologías para el Siglo XXI
6
Amplificador Operacional Típico
Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales A continuación se muestra el amplificador operacional 741, un amplificador operacional típico: SD20A – Electrotecnologías para el Siglo XXI
7
SD20A – Electrotecnologías para el Siglo XXI
Amplificador Ideal Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales De la regla de oro número 1 tenemos que i1=-i2. De la regla número 2 tenemos que v+=v-=0. Finalmente aplicando la ley de Ohm obtenemos que: SD20A – Electrotecnologías para el Siglo XXI
8
SD20A – Electrotecnologías para el Siglo XXI

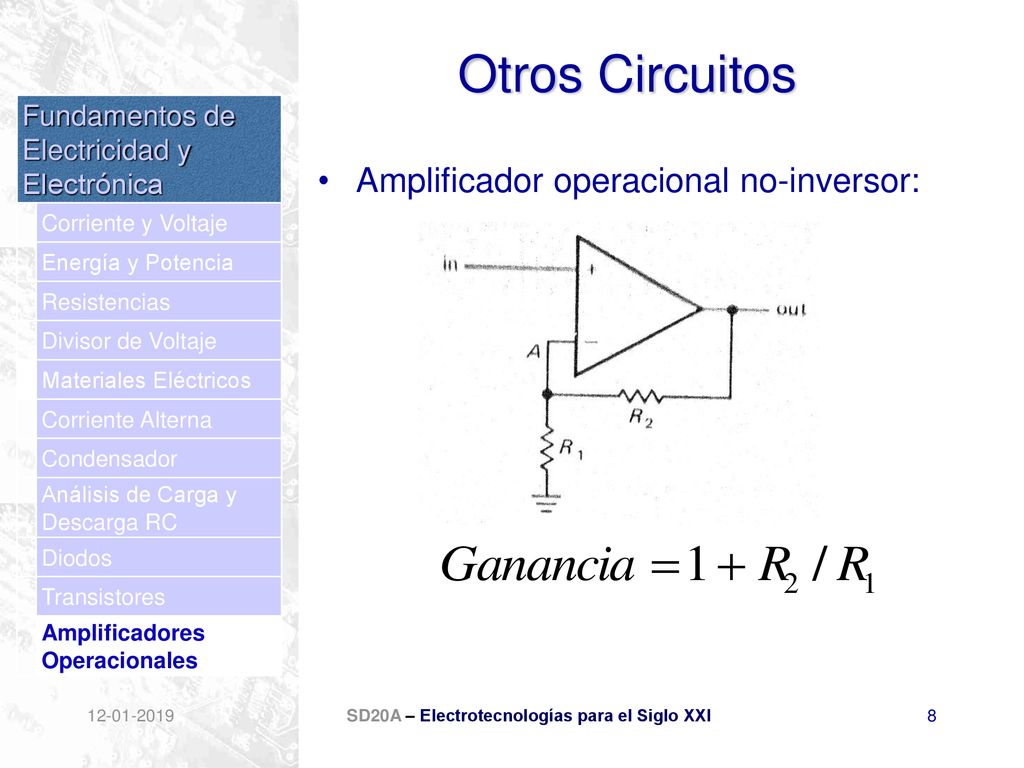

Otros Circuitos Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Amplificador operacional no-inversor: SD20A – Electrotecnologías para el Siglo XXI
9
SD20A – Electrotecnologías para el Siglo XXI

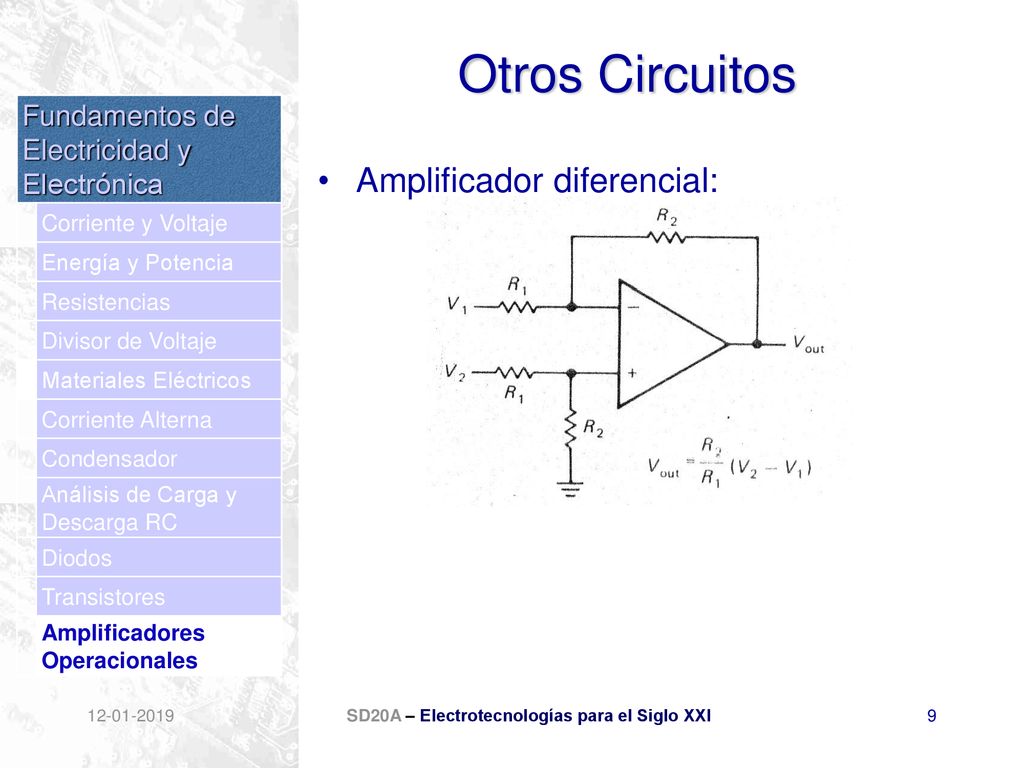

Otros Circuitos Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Amplificador diferencial: SD20A – Electrotecnologías para el Siglo XXI
10
SD20A – Electrotecnologías para el Siglo XXI
Otros Circuitos Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Sumador: SD20A – Electrotecnologías para el Siglo XXI
11
SD20A – Electrotecnologías para el Siglo XXI
Otros Circuitos Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Integrador: SD20A – Electrotecnologías para el Siglo XXI
12
SD20A – Electrotecnologías para el Siglo XXI

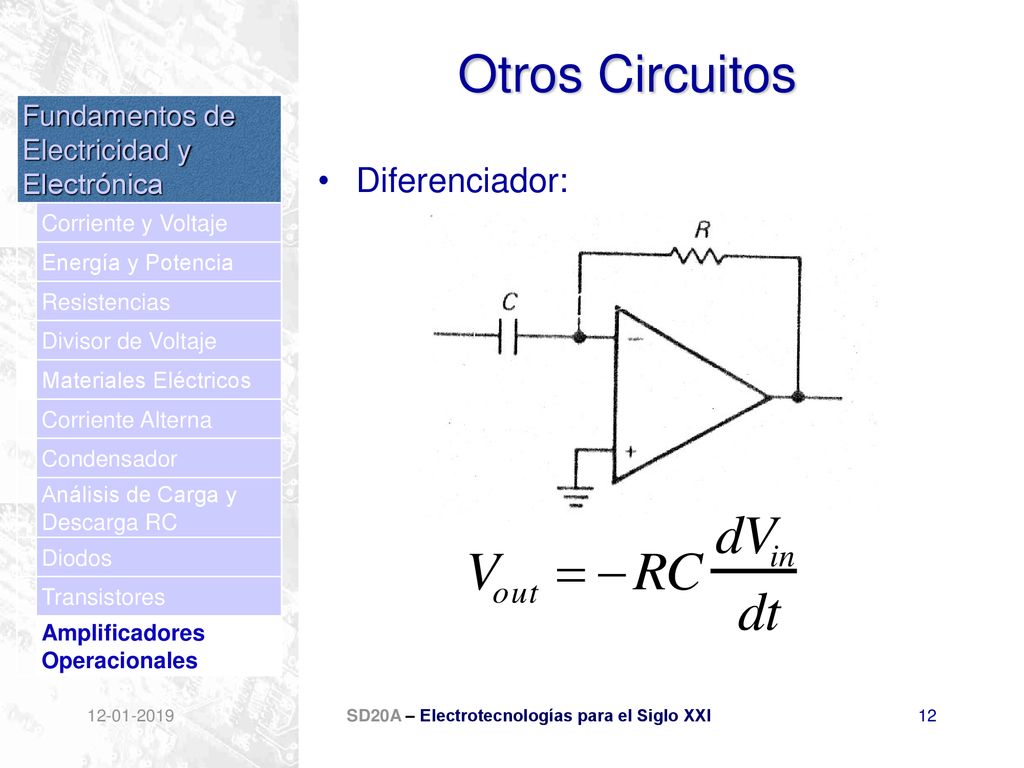

Otros Circuitos Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Diferenciador: SD20A – Electrotecnologías para el Siglo XXI
13
SD20A – Electrotecnologías para el Siglo XXI
Otros Circuitos Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Receptor infrarrojo en base a diodo infrarrojo: SD20A – Electrotecnologías para el Siglo XXI
14
SD20A – Electrotecnologías para el Siglo XXI
Otros Circuitos Fundamentos de Electricidad y Electrónica Corriente y Voltaje Energía y Potencia Resistencias Divisor de Voltaje Materiales Eléctricos Corriente Alterna Condensador Análisis de Carga y Descarga RC Diodos Transistores Amplificadores Operacionales Receptor infrarrojo en base a transistor infrarrojo SD20A – Electrotecnologías para el Siglo XXI
