1 TIPOS DE TAMBOR

2 FRENO DE TAMBOR SIMPLEX Este tipo de freno, cuenta con las zapatas montadas sobre el plato, donde uno de sus extremos está fijado al soporte de articulación y accionadas mediante un solo bombín de doble pistón. Su funcionamiento, es muy sencillo, ya que, durante el frenado una de las zapatas llamada primaria, se apoya en el tambor en sentido contrario al mismo, efectuando gran presión sobre el tambor. La zapata secundaria, tiende a ser expulsada por efecto del giro del tambor, por lo que su presión de frenado es inferior.

3

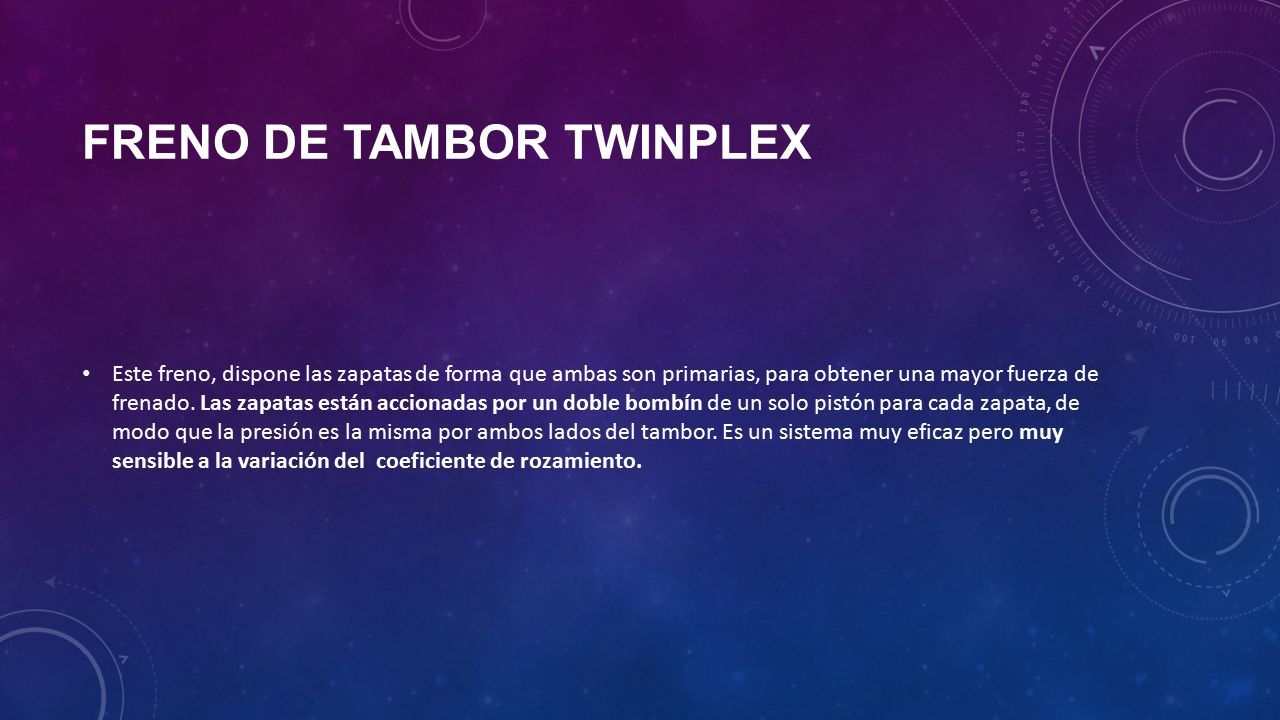

4 FRENO DE TAMBOR TWINPLEX Este freno, dispone las zapatas de forma que ambas son primarias, para obtener una mayor fuerza de frenado. Las zapatas están accionadas por un doble bombín de un solo pistón para cada zapata, de modo que la presión es la misma por ambos lados del tambor. Es un sistema muy eficaz pero muy sensible a la variación del coeficiente de rozamiento.

5

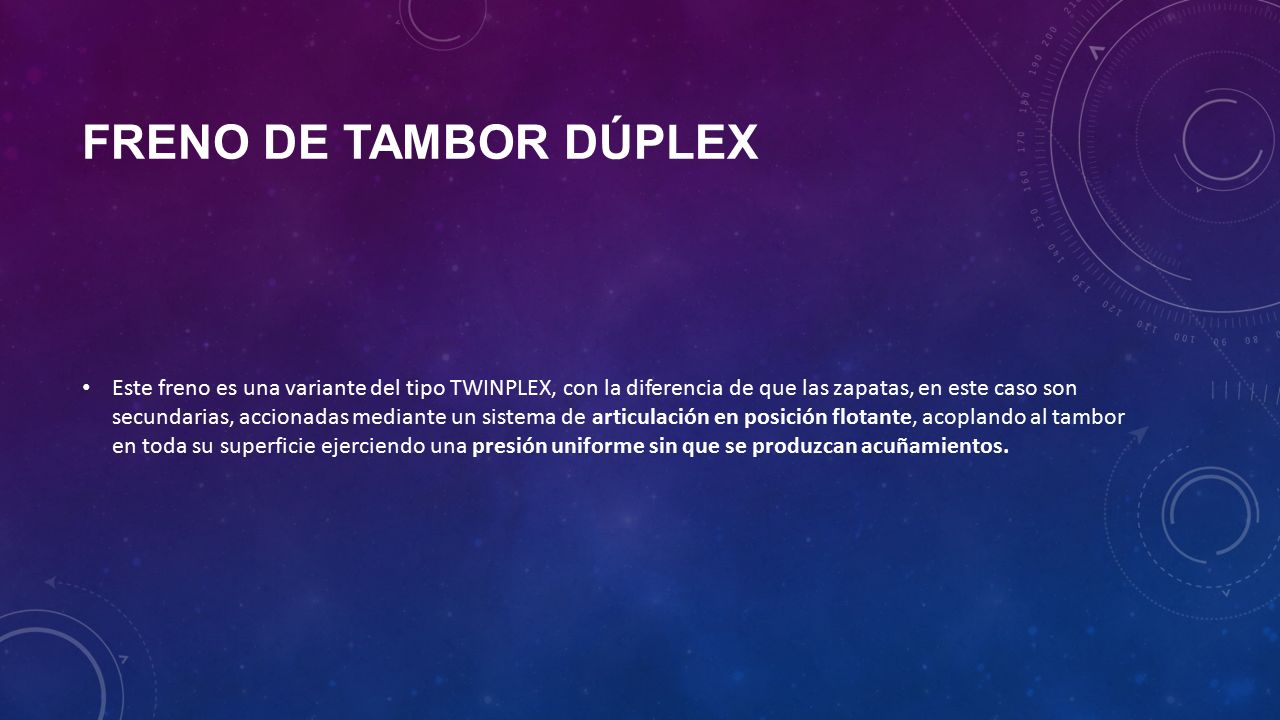

6 FRENO DE TAMBOR DÚPLEX Este freno es una variante del tipo TWINPLEX, con la diferencia de que las zapatas, en este caso son secundarias, accionadas mediante un sistema de articulación en posición flotante, acoplando al tambor en toda su superficie ejerciendo una presión uniforme sin que se produzcan acuñamientos.

7

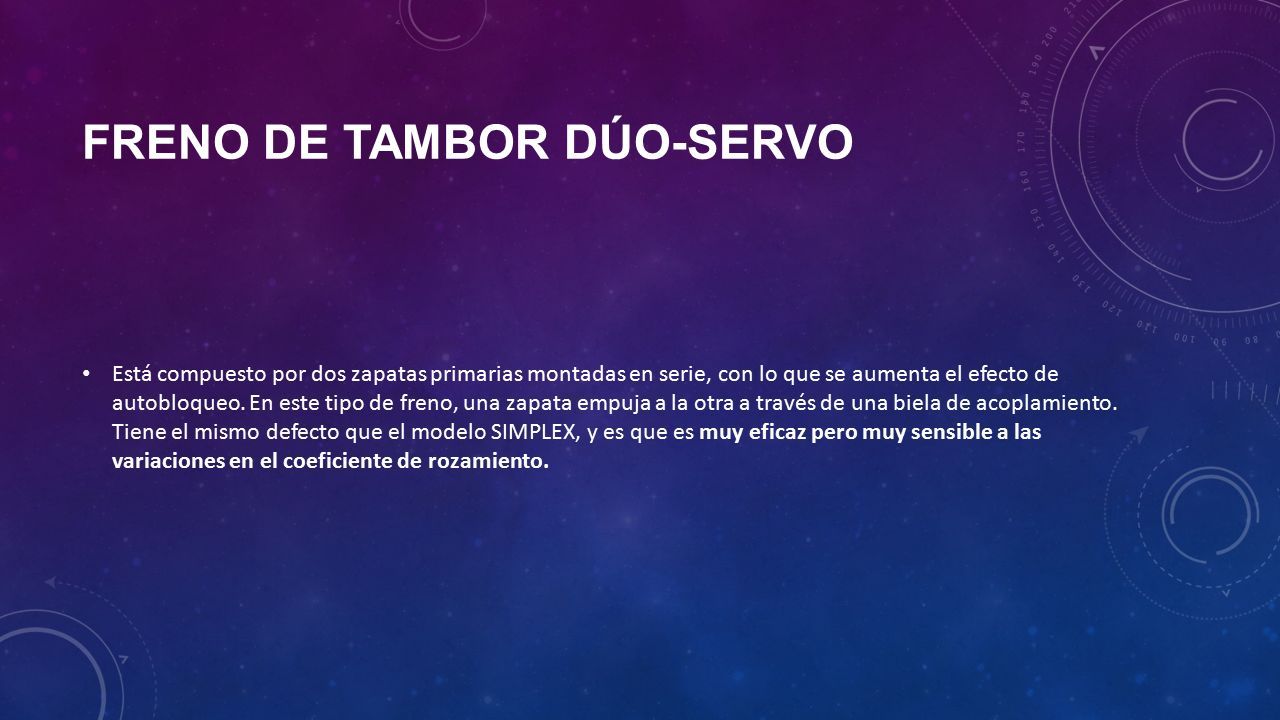

8 FRENO DE TAMBOR DÚO-SERVO Está compuesto por dos zapatas primarias montadas en serie, con lo que se aumenta el efecto de autobloqueo. En este tipo de freno, una zapata empuja a la otra a través de una biela de acoplamiento. Tiene el mismo defecto que el modelo SIMPLEX, y es que es muy eficaz pero muy sensible a las variaciones en el coeficiente de rozamiento.

9
