1 EL RADIOTELESCOPI D’EFFELSBERG, ALEMANYA.

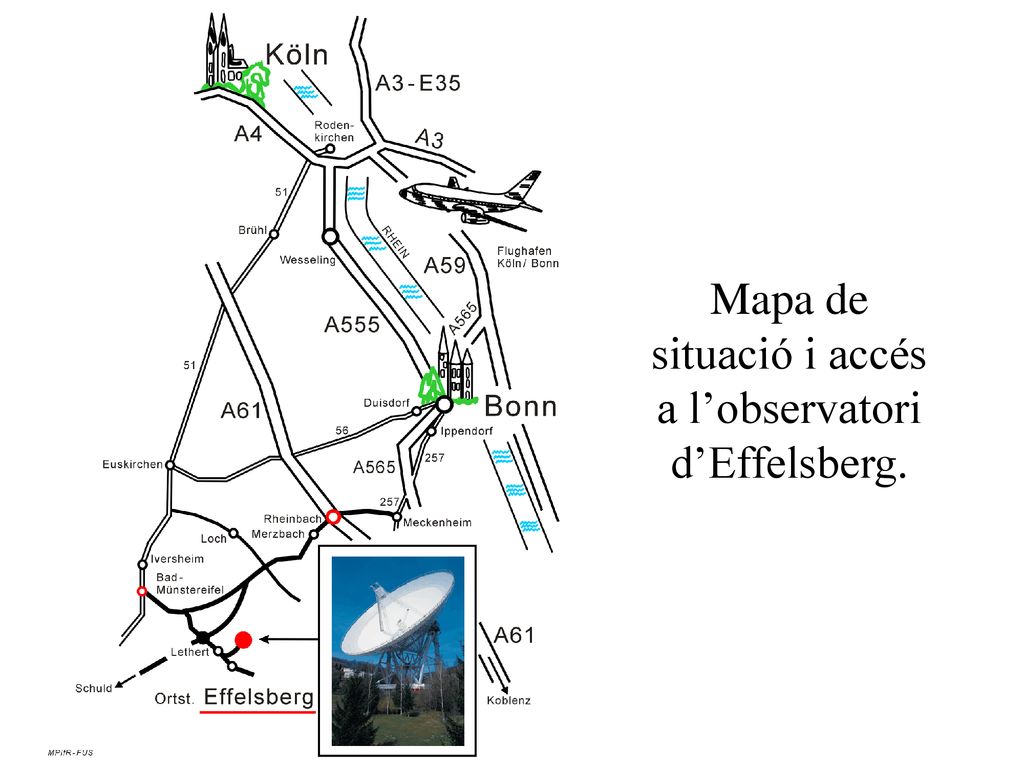

2 Mapa de situació i accés a l’observatori d’Effelsberg.

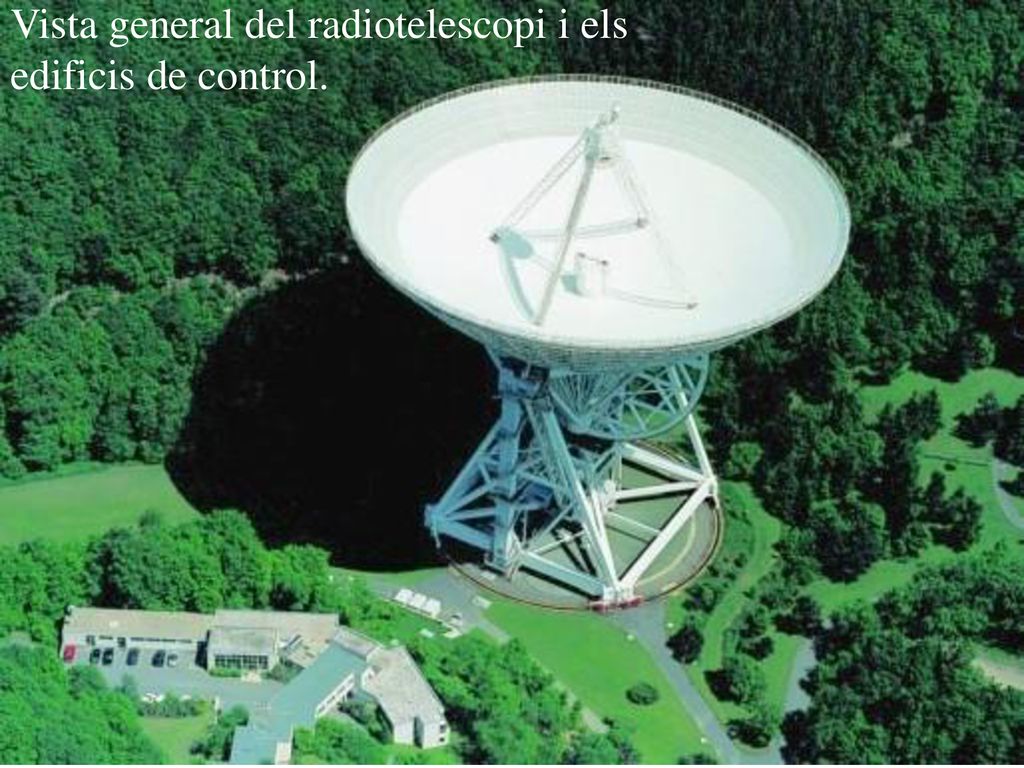

3 Vista general del radiotelescopi i els edificis de control.

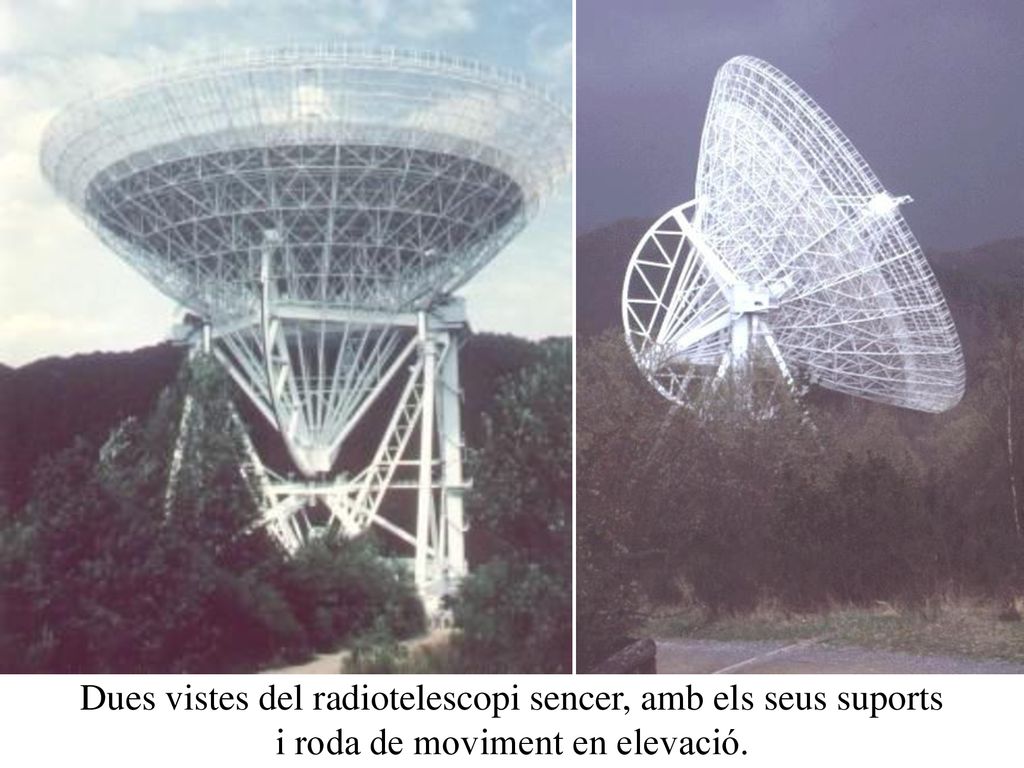

4 Dues vistes del radiotelescopi sencer, amb els seus suports i roda de moviment en elevació.

5 Vista de l’estructura i dels peus de suport del plat.

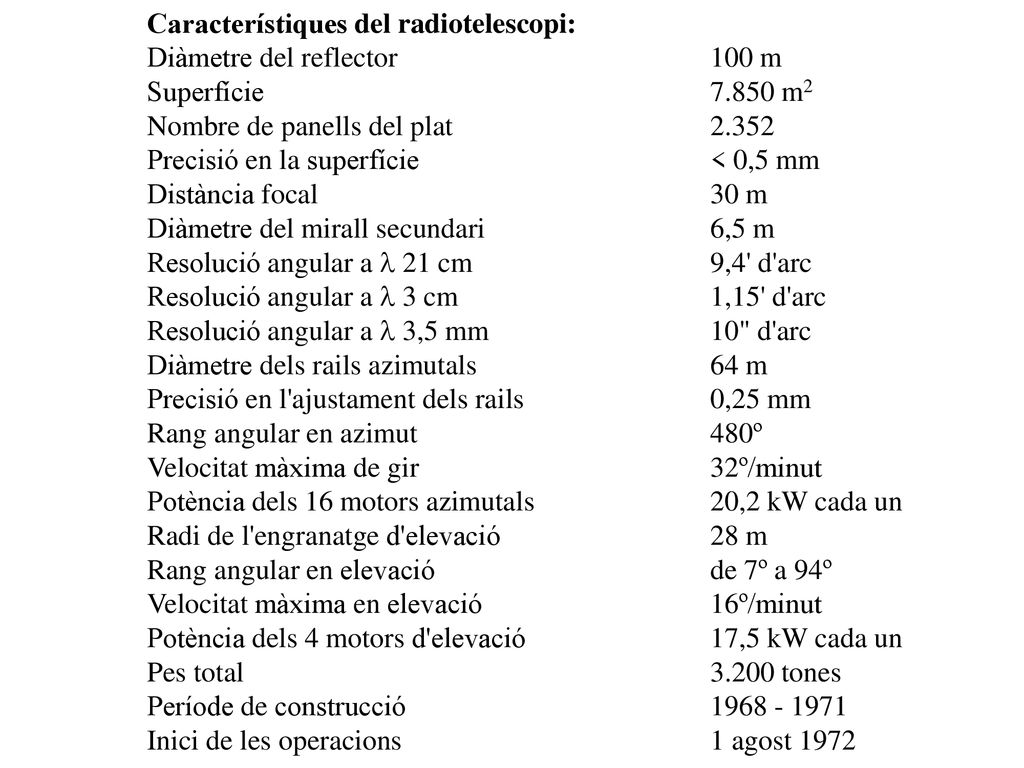

6 Característiques del radiotelescopi:
Diàmetre del reflector m Superfície m2 Nombre de panells del plat Precisió en la superfície < 0,5 mm Distància focal m Diàmetre del mirall secundari 6,5 m Resolució angular a  21 cm 9,4' d'arc Resolució angular a  3 cm 1,15' d'arc Resolució angular a  3,5 mm 10" d'arc Diàmetre dels rails azimutals 64 m Precisió en l'ajustament dels rails 0,25 mm Rang angular en azimut 480º Velocitat màxima de gir 32º/minut Potència dels 16 motors azimutals 20,2 kW cada un Radi de l'engranatge d'elevació 28 m Rang angular en elevació de 7º a 94º Velocitat màxima en elevació 16º/minut Potència dels 4 motors d'elevació 17,5 kW cada un Pes total tones Període de construcció Inici de les operacions 1 agost 1972

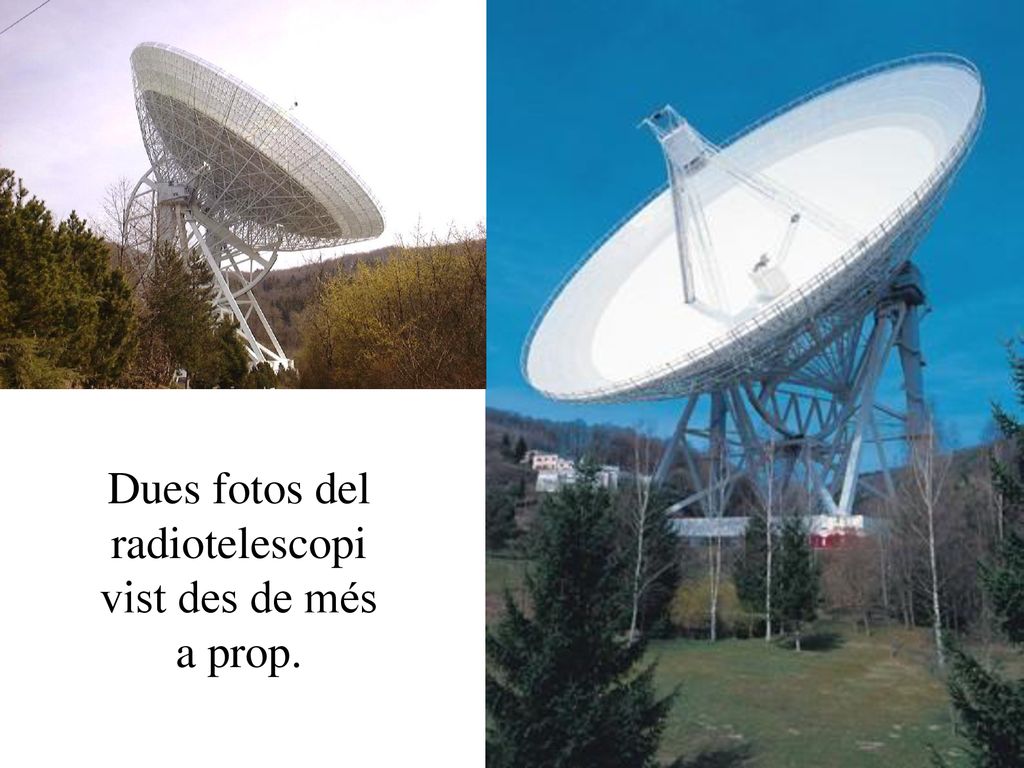

7 Dues fotos del radiotelescopi vist des de més a prop.

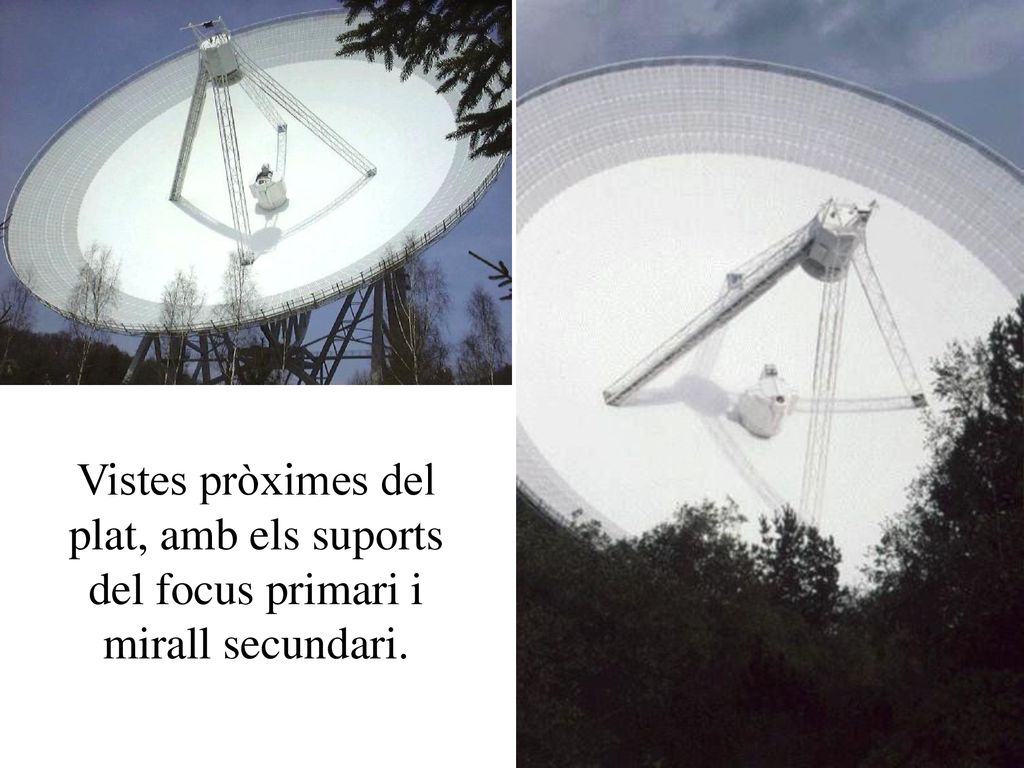

8 Vistes pròximes del plat, amb els suports del focus primari i mirall secundari.

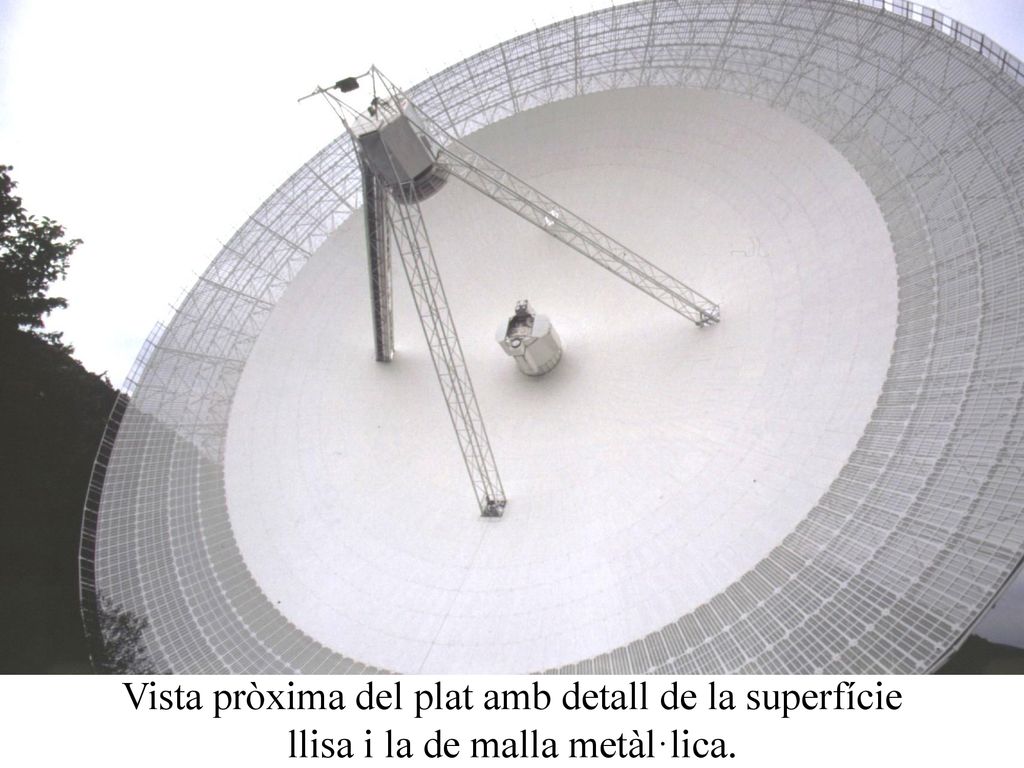

9 Vista pròxima del plat amb detall de la superfície llisa i la de malla metàl·lica.

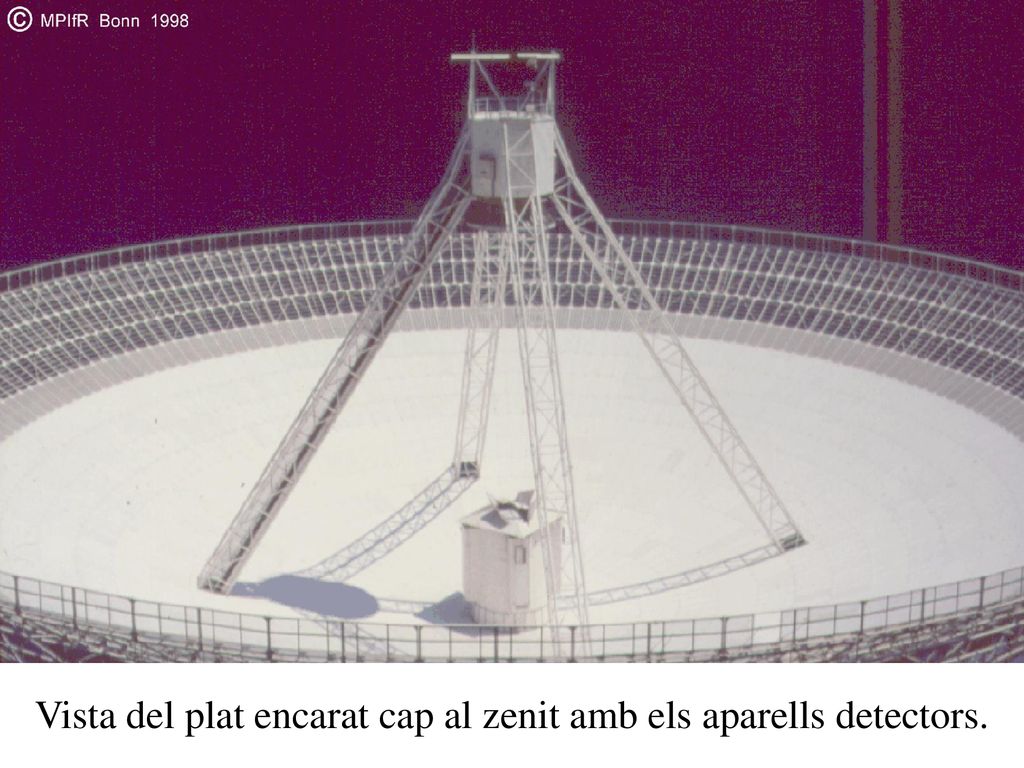

10 Vista del plat encarat cap al zenit amb els aparells detectors.

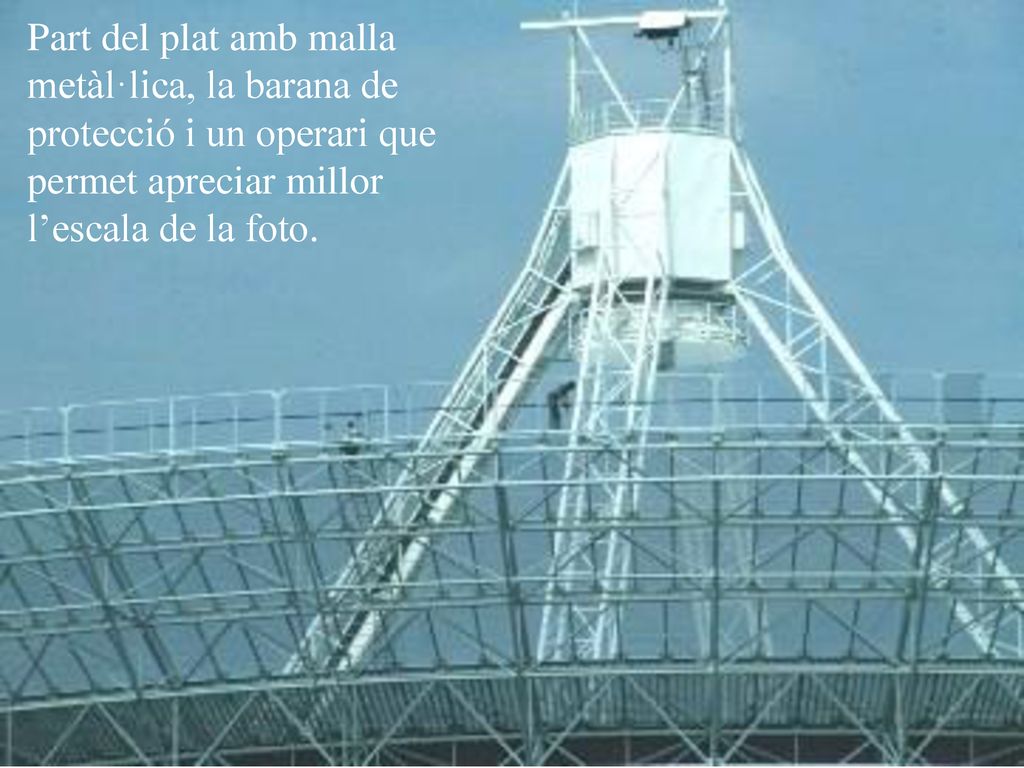

11 Part del plat amb malla metàl·lica, la barana de protecció i un operari que permet apreciar millor l’escala de la foto.

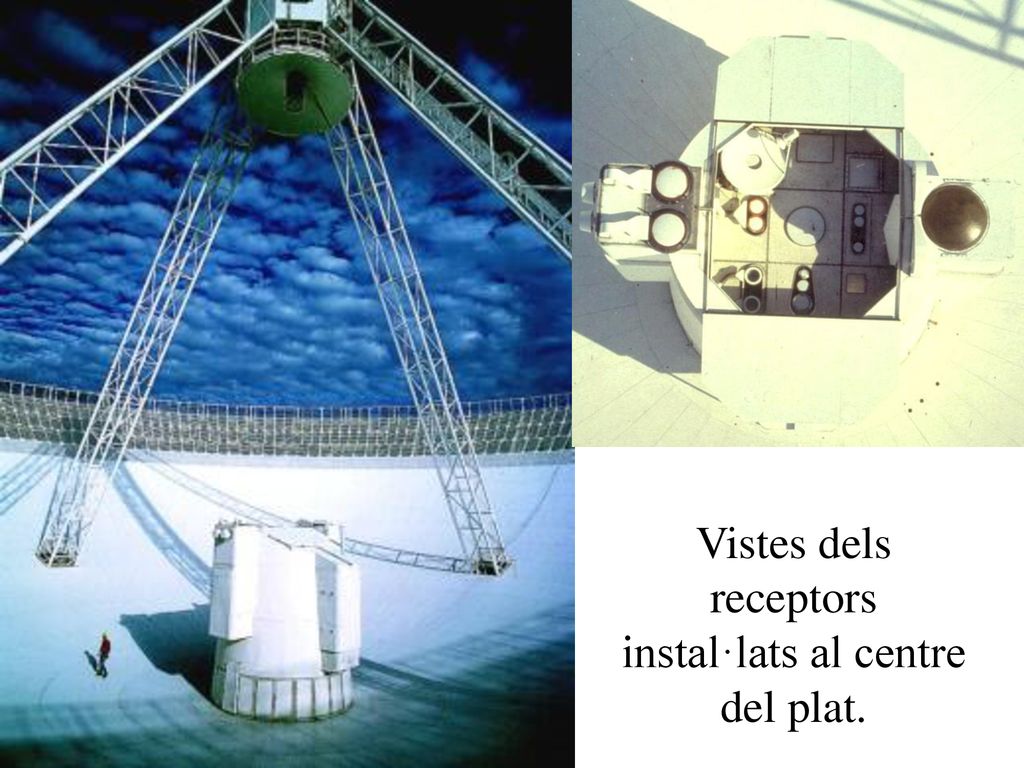

12 Vistes dels receptors instal·lats al centre del plat.

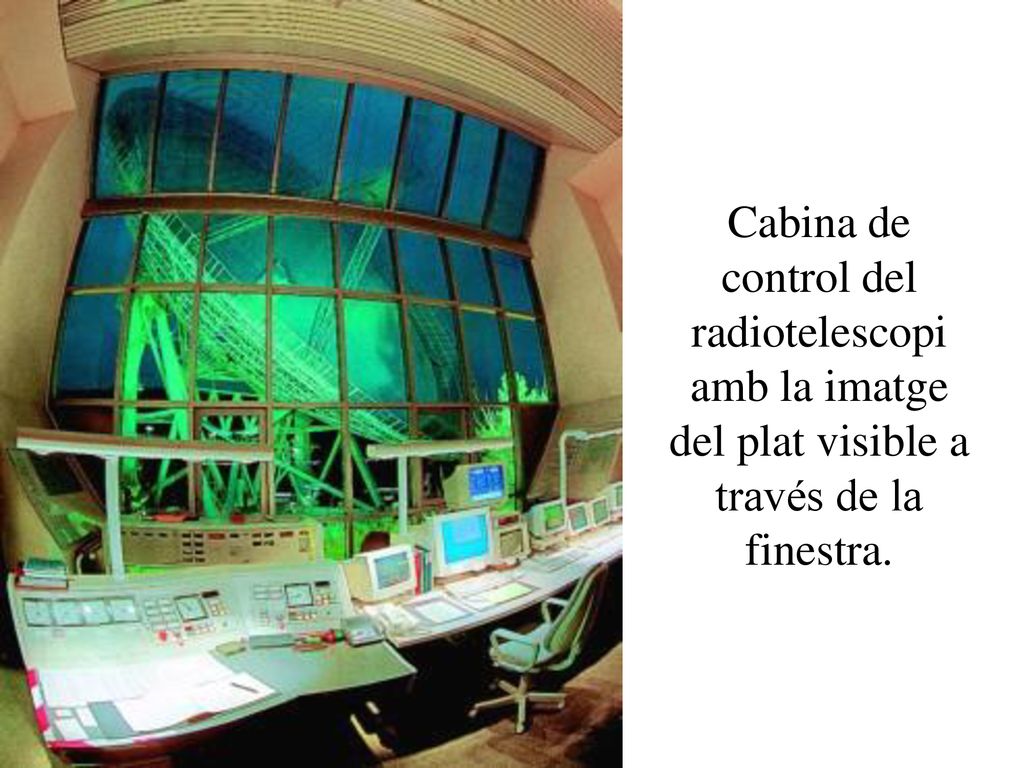

13 Cabina de control del radiotelescopi amb la imatge del plat visible a través de la finestra.

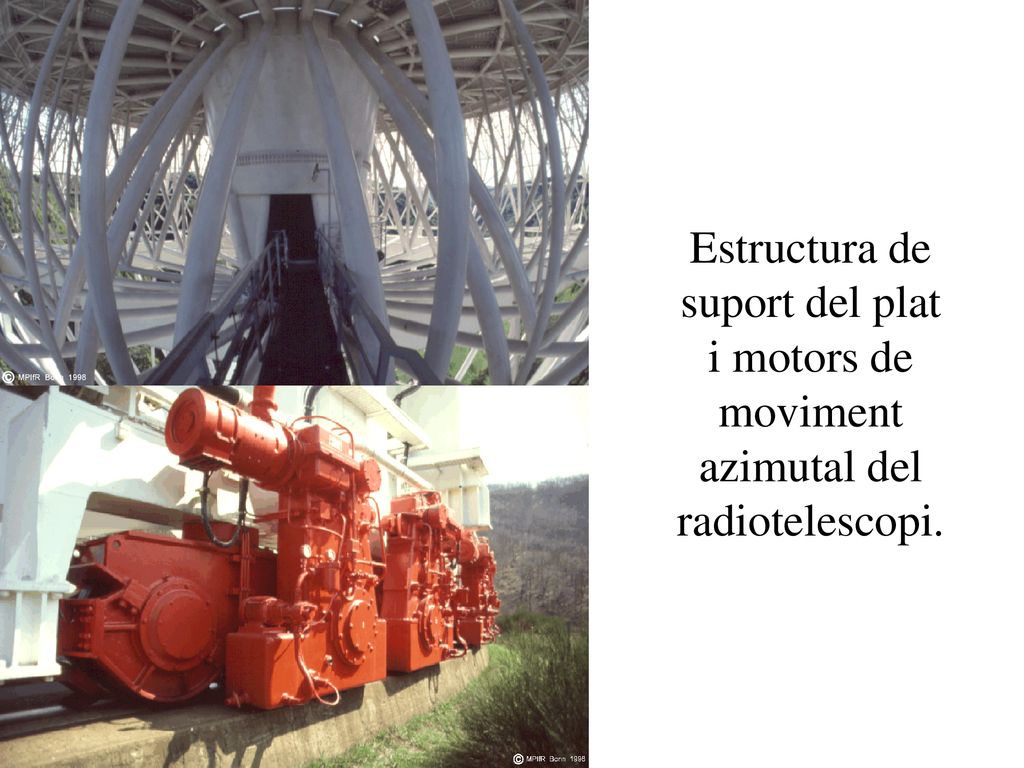

14 Estructura de suport del plat i motors de moviment azimutal del radiotelescopi.

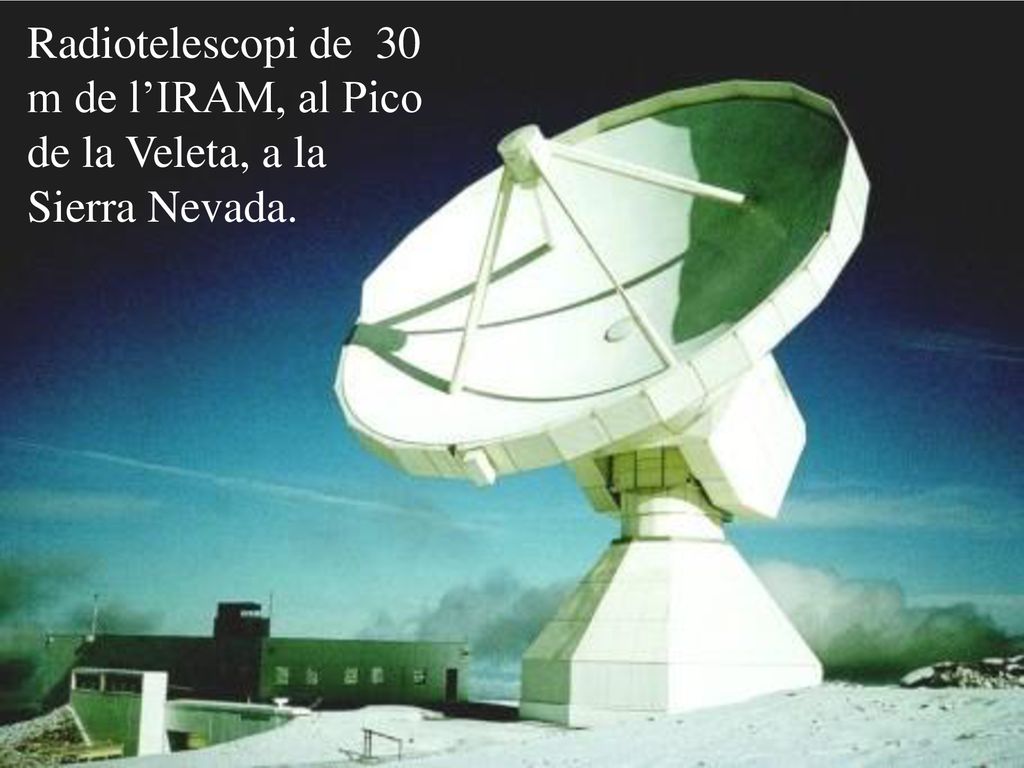

15 Radiotelescopi de 30 m de l’IRAM, al Pico de la Veleta, a la Sierra Nevada.

16 Conjunt de radiotelescopis de l’IRAM al Plateau de Bure.

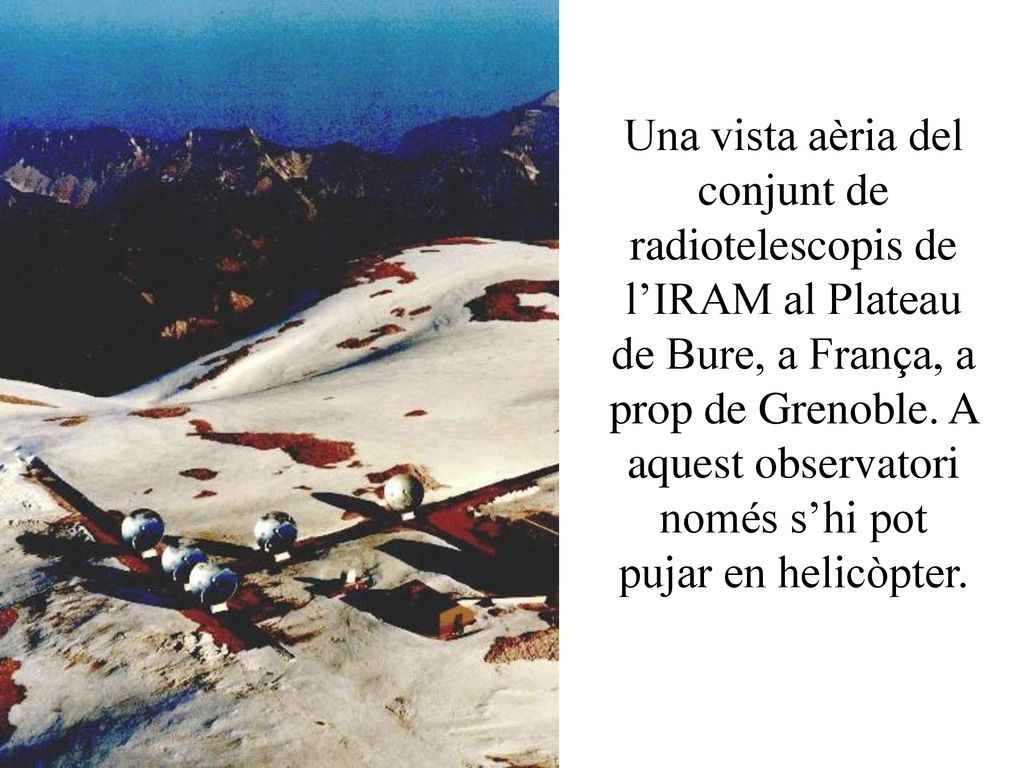

17 Una vista aèria del conjunt de radiotelescopis de l’IRAM al Plateau de Bure, a França, a prop de Grenoble. A aquest observatori només s’hi pot pujar en helicòpter.

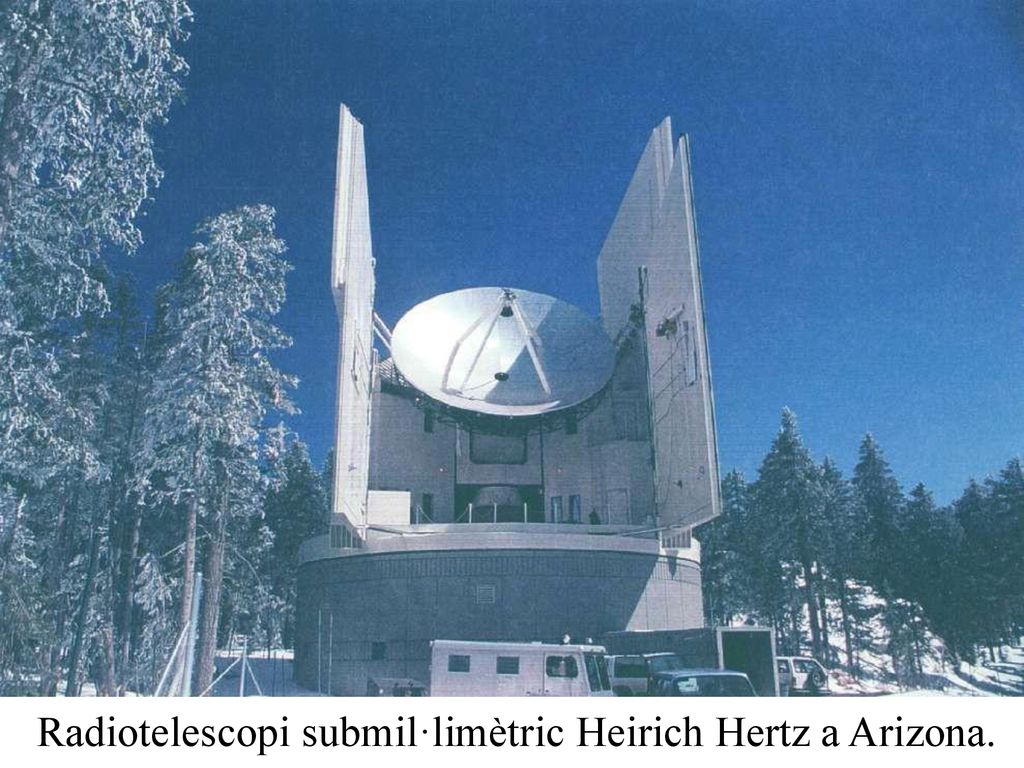

18 Radiotelescopi submil·limètric Heirich Hertz a Arizona.
