Medín Peirón Missatges 14/04/2010

Presentación del tema: "Medín Peirón Missatges 14/04/2010"— Transcripción de la presentación:

1 Medín Peirón Missatges 14/04/2010
MIDI (2) Missatges 14/04/2010 Abril 2010 MIDI-Missatges. Medín Peirón

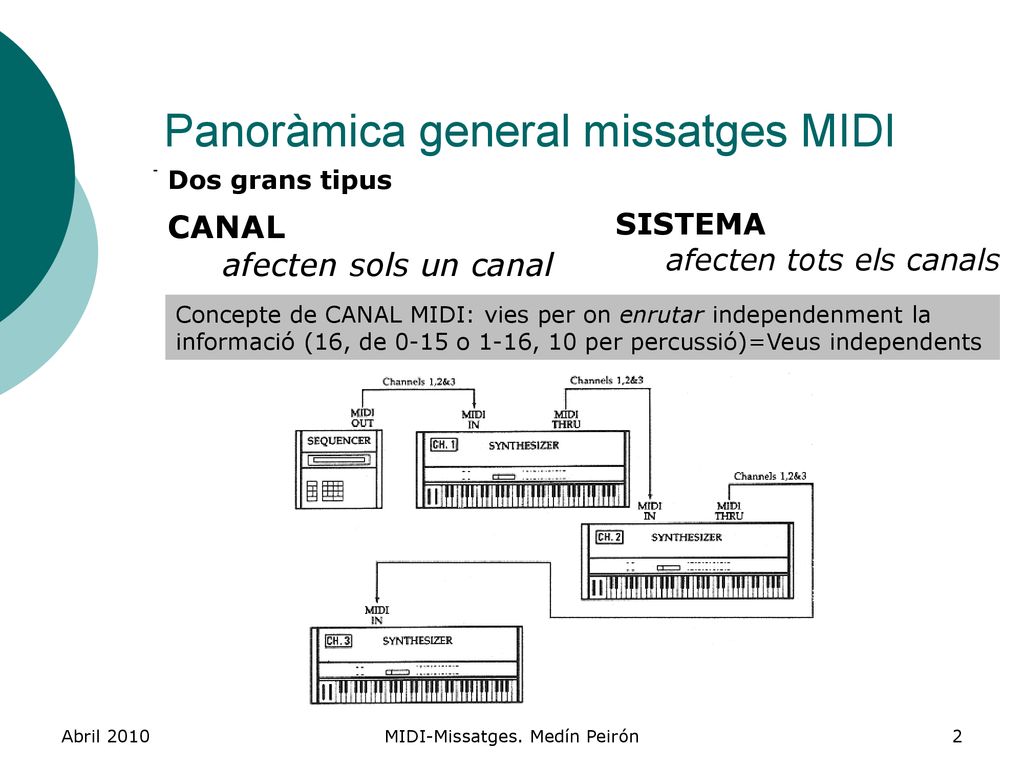

2 Panoràmica general missatges MIDI
Dos grans tipus CANAL afecten sols un canal SISTEMA afecten tots els canals Concepte de CANAL MIDI: vies per on enrutar independenment la informació (16, de 0-15 o 1-16, 10 per percussió)=Veus independents Abril 2010 MIDI-Missatges. Medín Peirón

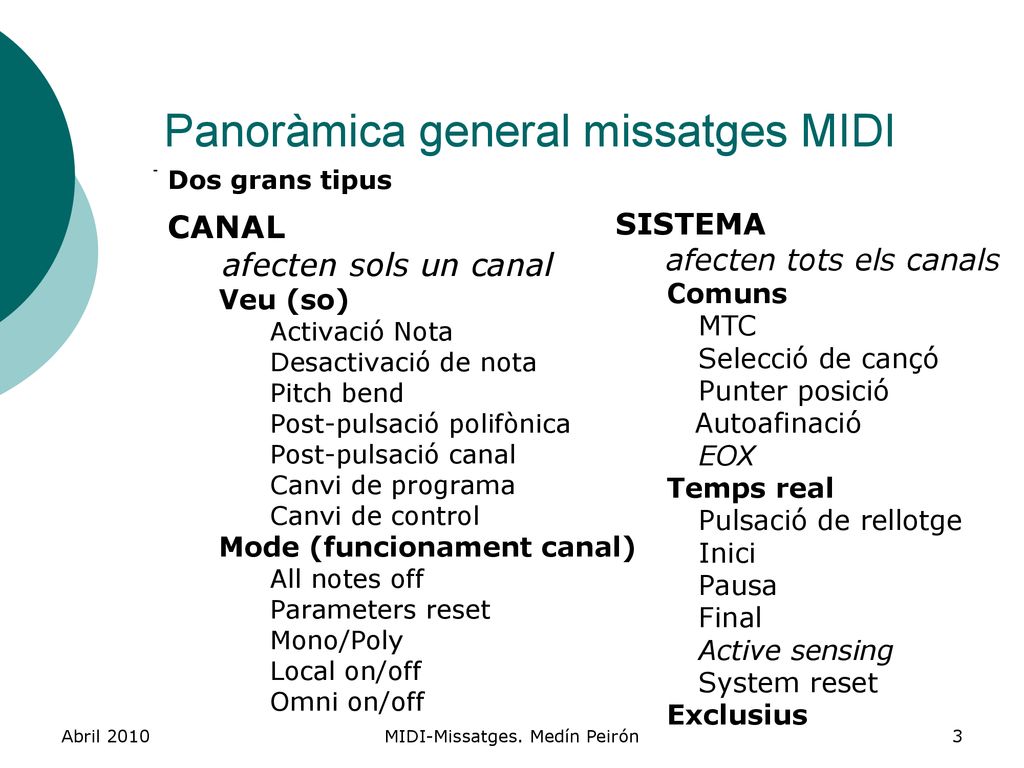

3 Panoràmica general missatges MIDI
Dos grans tipus CANAL afecten sols un canal Veu (so) Activació Nota Desactivació de nota Pitch bend Post-pulsació polifònica Post-pulsació canal Canvi de programa Canvi de control Mode (funcionament canal) All notes off Parameters reset Mono/Poly Local on/off Omni on/off SISTEMA afecten tots els canals Comuns MTC Selecció de cançó Punter posició Autoafinació EOX Temps real Pulsació de rellotge Inici Pausa Final Active sensing System reset Exclusius Abril 2010 MIDI-Missatges. Medín Peirón

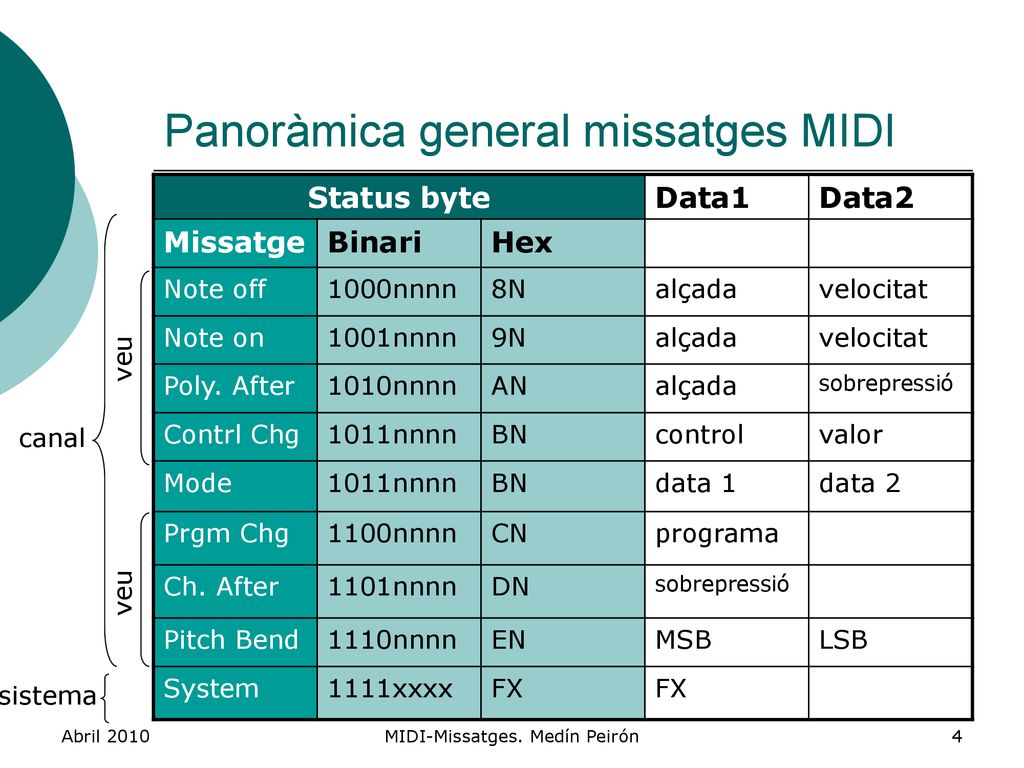

4 Panoràmica general missatges MIDI
Medín Peirón Panoràmica general missatges MIDI Status byte Data1 Data2 Missatge Binari Hex Note off 1000nnnn 8N alçada velocitat Note on 1001nnnn 9N Poly. After 1010nnnn AN sobrepressió Contrl Chg 1011nnnn BN control valor Mode data 1 data 2 Prgm Chg 1100nnnn CN programa Ch. After 1101nnnn DN Pitch Bend 1110nnnn EN MSB LSB System 1111xxxx FX veu canal veu sistema Abril 2010 MIDI-Missatges. Medín Peirón

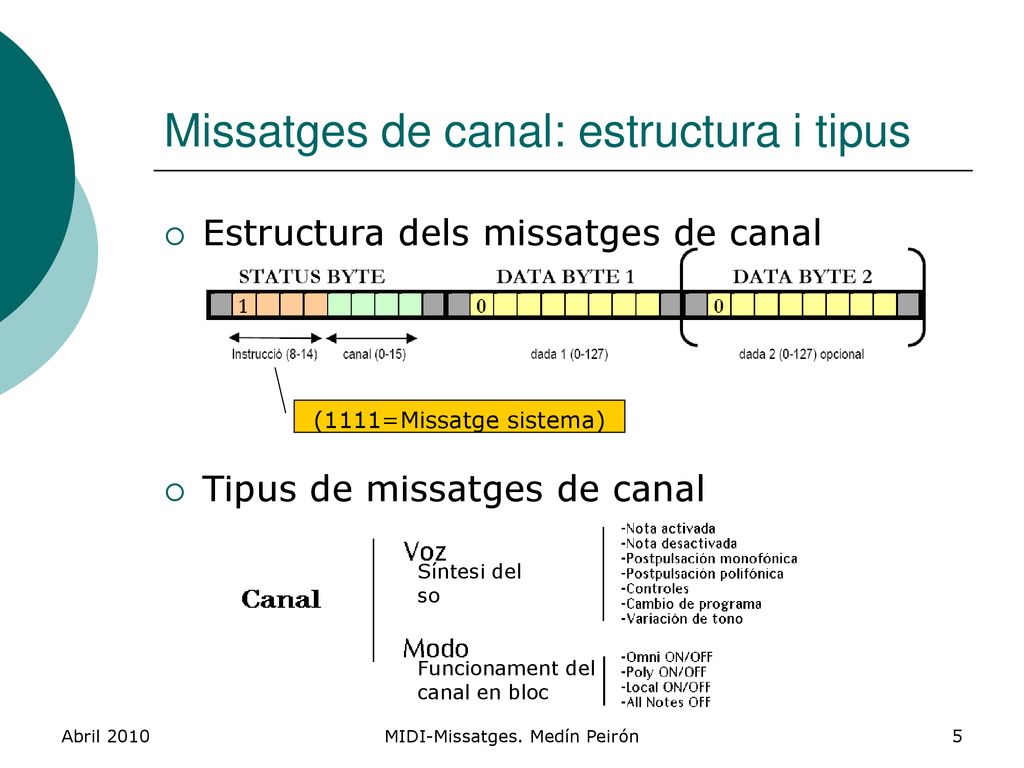

5 Missatges de canal: estructura i tipus
Estructura dels missatges de canal Tipus de missatges de canal (1111=Missatge sistema) Síntesi del so Funcionament del canal en bloc Abril 2010 MIDI-Missatges. Medín Peirón

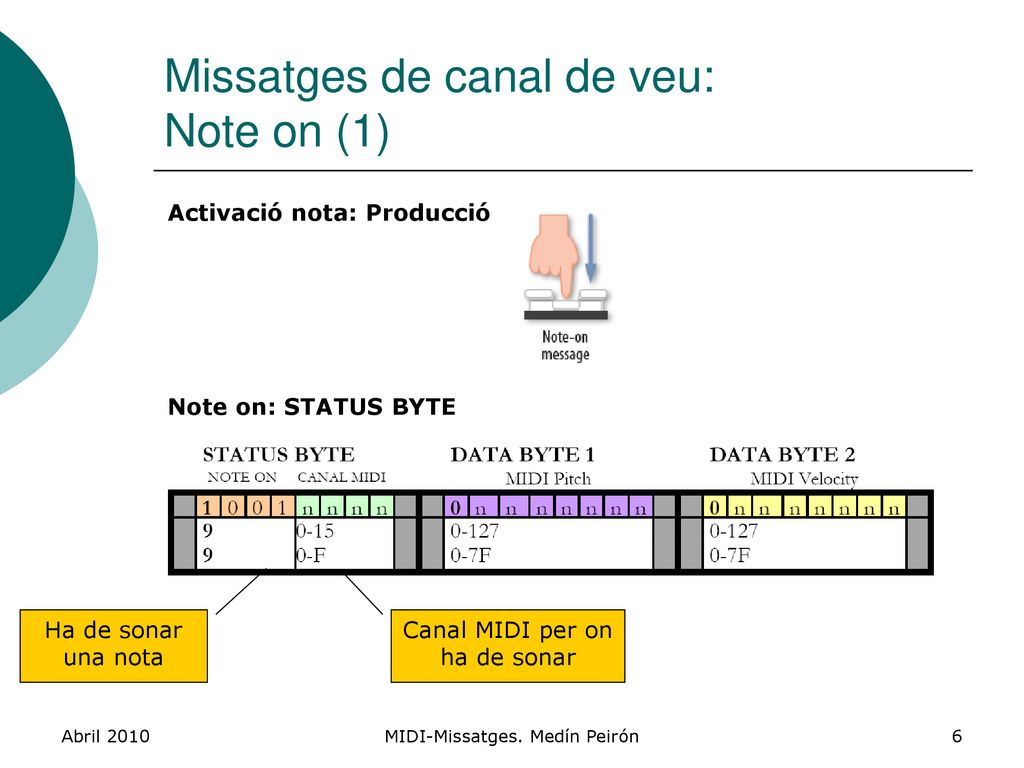

6 Missatges de canal de veu: Note on (1)
Activació nota: Producció Note on: STATUS BYTE Ha de sonar una nota Canal MIDI per on ha de sonar Abril 2010 MIDI-Missatges. Medín Peirón

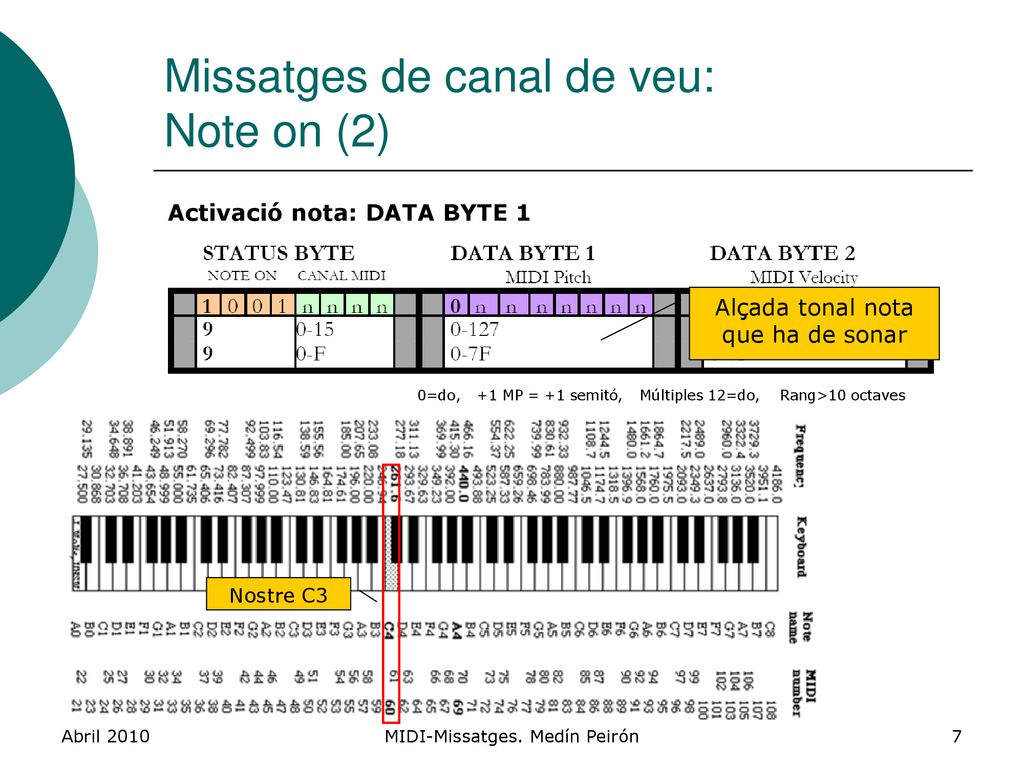

7 Missatges de canal de veu: Note on (2)
Activació nota: DATA BYTE 1 Alçada tonal nota que ha de sonar 0=do, +1 MP = +1 semitó, Múltiples 12=do, Rang>10 octaves Nostre C3 Abril 2010 MIDI-Missatges. Medín Peirón

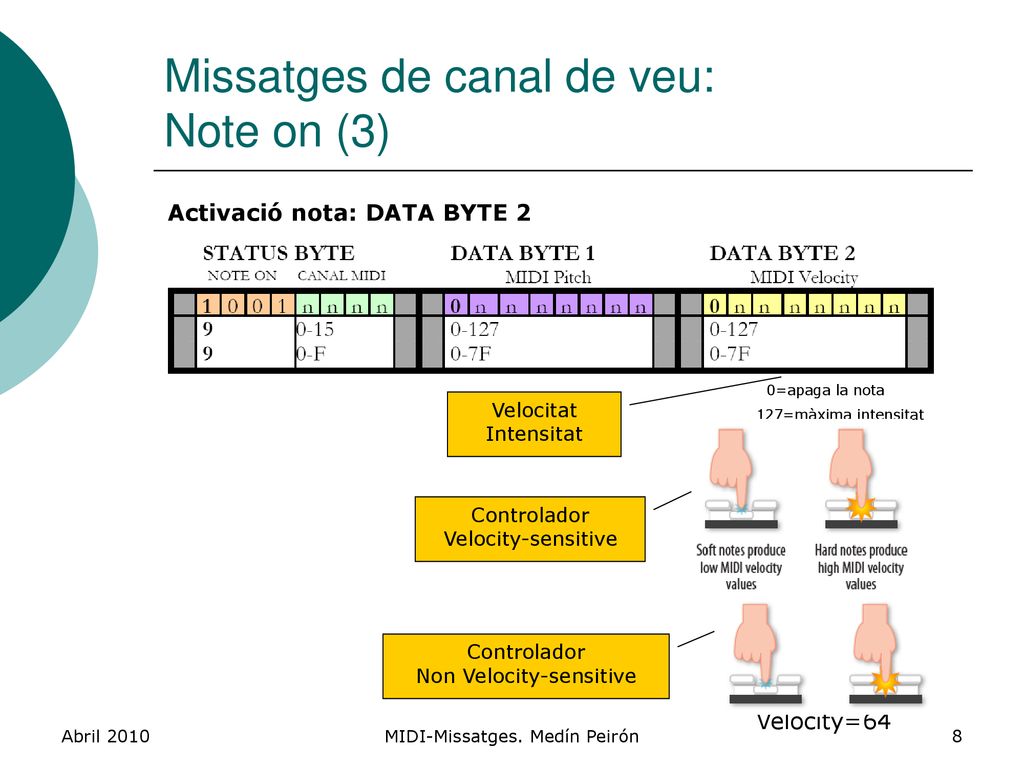

8 Missatges de canal de veu: Note on (3)
Activació nota: DATA BYTE 2 0=apaga la nota Velocitat Intensitat 127=màxima intensitat Controlador Velocity-sensitive Controlador Non Velocity-sensitive Abril 2010 MIDI-Missatges. Medín Peirón Velocity=64

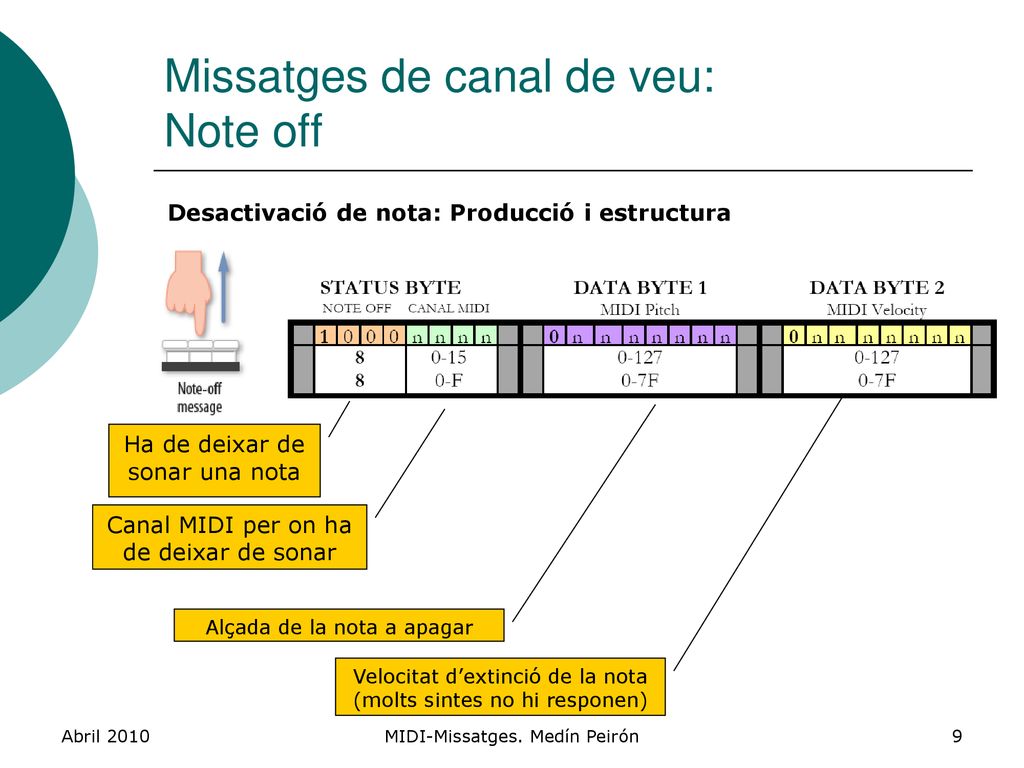

9 Missatges de canal de veu: Note off
Desactivació de nota: Producció i estructura Ha de deixar de sonar una nota Canal MIDI per on ha de deixar de sonar Alçada de la nota a apagar Velocitat d’extinció de la nota (molts sintes no hi responen) Abril 2010 MIDI-Missatges. Medín Peirón

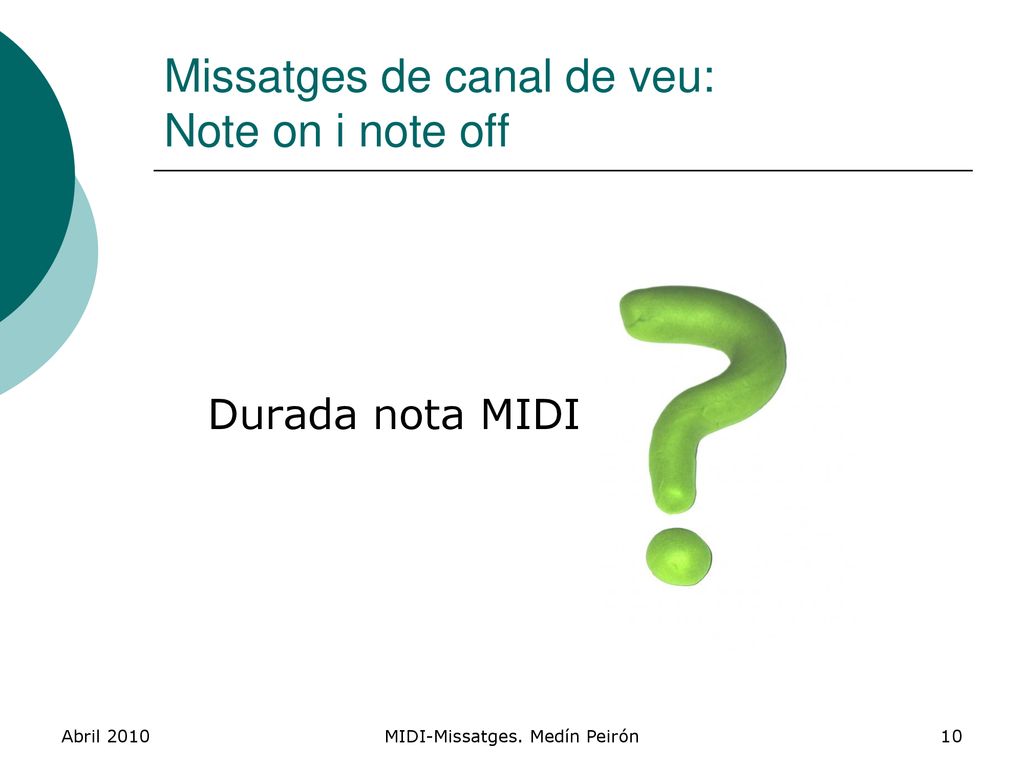

10 Missatges de canal de veu: Note on i note off
Durada nota MIDI Abril 2010 MIDI-Missatges. Medín Peirón

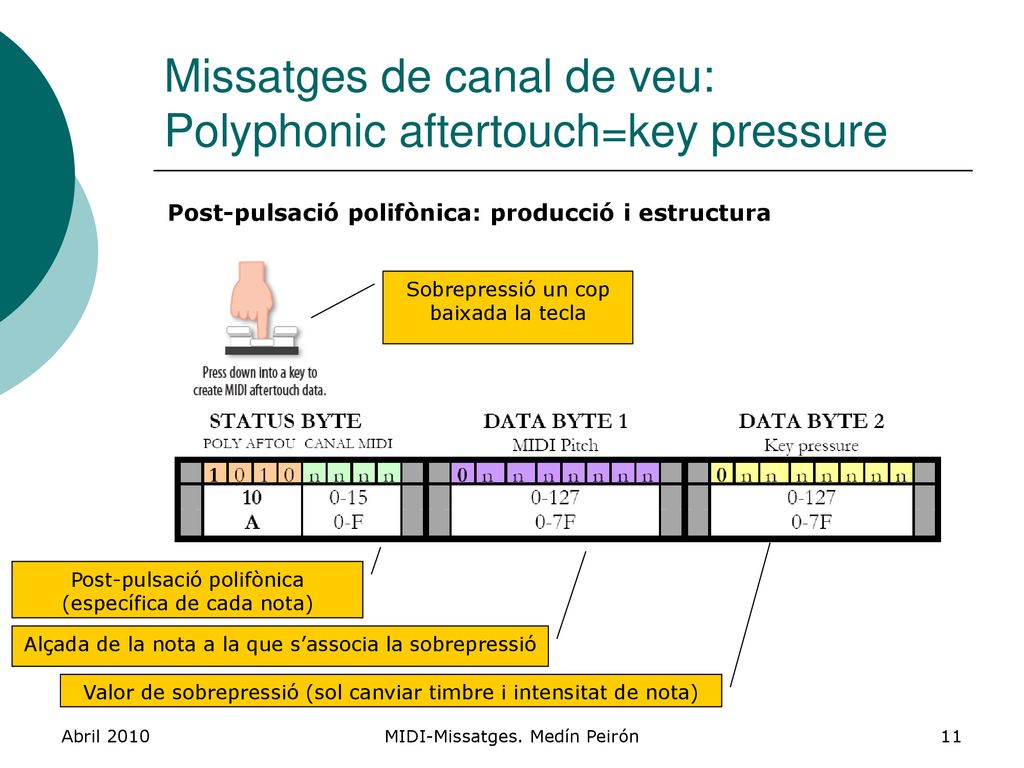

11 Missatges de canal de veu: Polyphonic aftertouch=key pressure
Medín Peirón Missatges de canal de veu: Polyphonic aftertouch=key pressure Post-pulsació polifònica: producció i estructura Sobrepressió un cop baixada la tecla Post-pulsació polifònica (específica de cada nota) Alçada de la nota a la que s’associa la sobrepressió Valor de sobrepressió (sol canviar timbre i intensitat de nota) Abril 2010 MIDI-Missatges. Medín Peirón

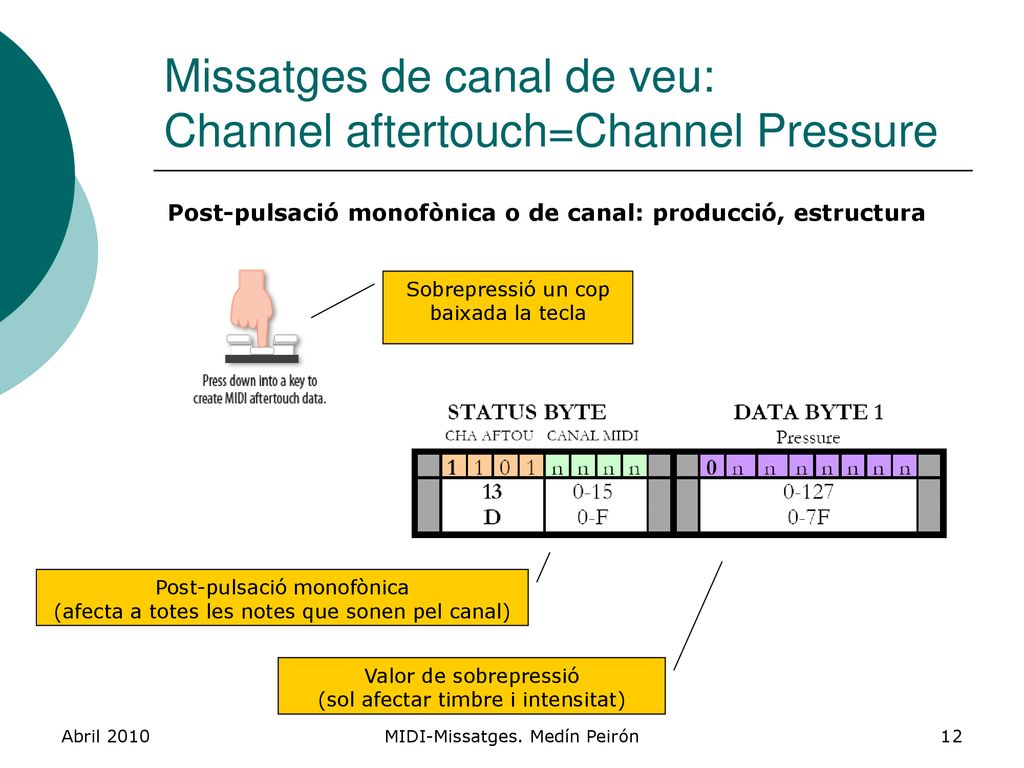

12 Missatges de canal de veu: Channel aftertouch=Channel Pressure
Post-pulsació monofònica o de canal: producció, estructura Sobrepressió un cop baixada la tecla Post-pulsació monofònica (afecta a totes les notes que sonen pel canal) Valor de sobrepressió (sol afectar timbre i intensitat) Abril 2010 MIDI-Missatges. Medín Peirón

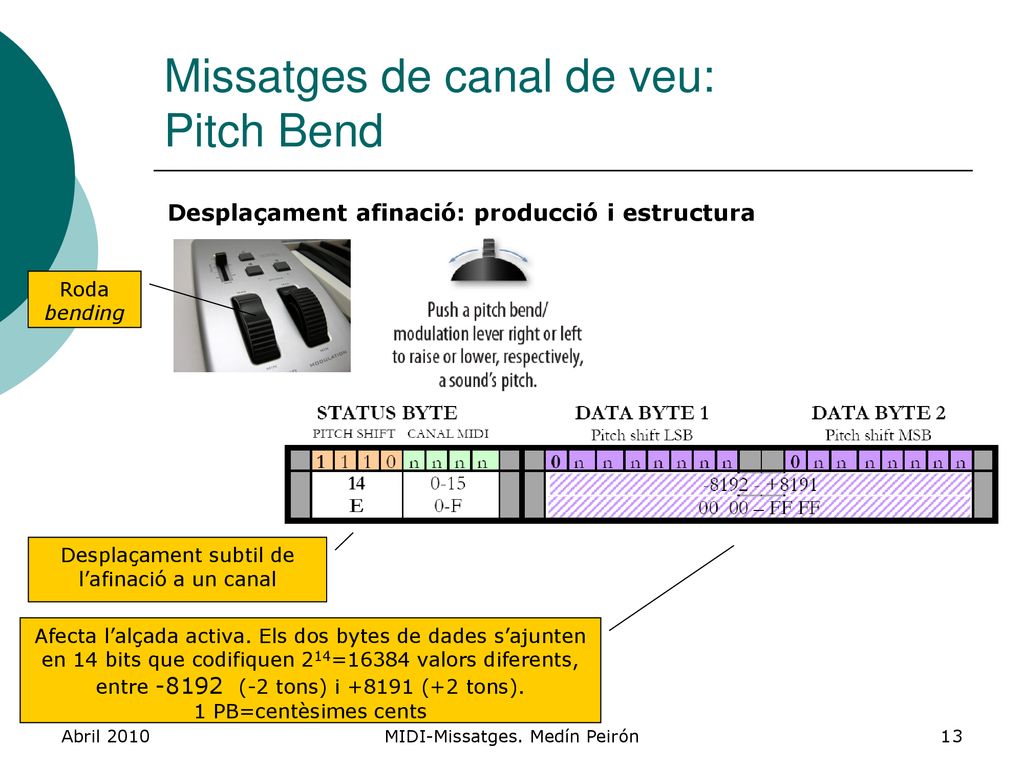

13 Missatges de canal de veu: Pitch Bend
Desplaçament afinació: producció i estructura Roda bending Desplaçament subtil de l’afinació a un canal Afecta l’alçada activa. Els dos bytes de dades s’ajunten en 14 bits que codifiquen 214=16384 valors diferents, entre (-2 tons) i (+2 tons). 1 PB=centèsimes cents Abril 2010 MIDI-Missatges. Medín Peirón

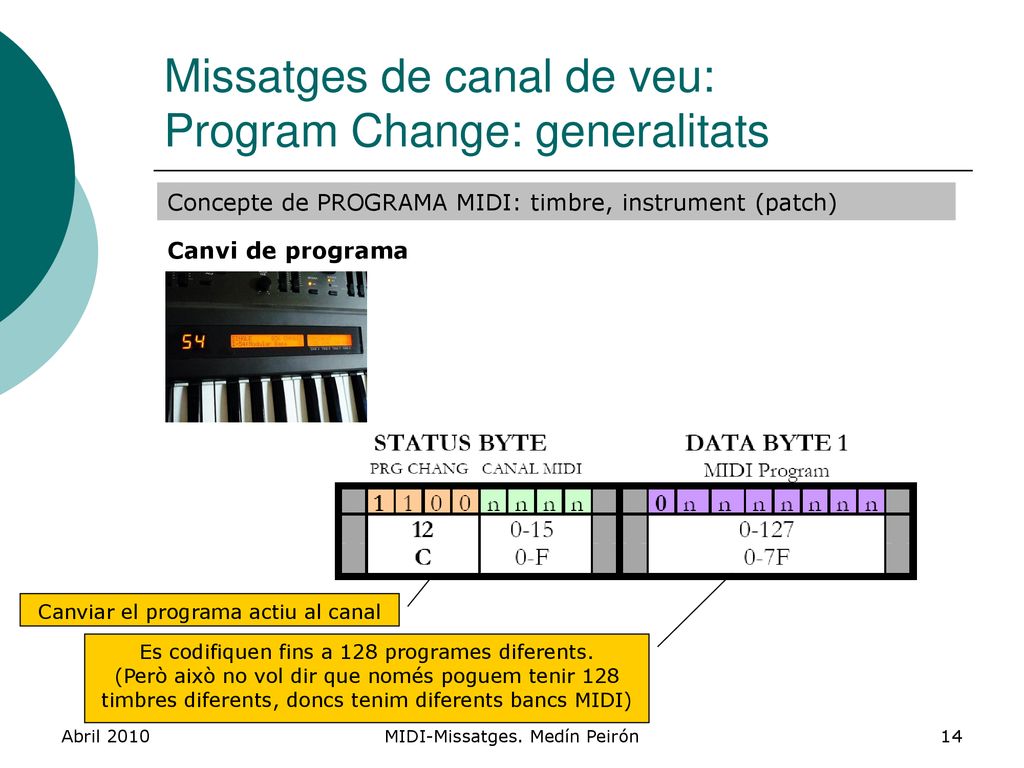

14 Missatges de canal de veu: Program Change: generalitats
Concepte de PROGRAMA MIDI: timbre, instrument (patch) Canvi de programa Canviar el programa actiu al canal Es codifiquen fins a 128 programes diferents. (Però això no vol dir que només poguem tenir 128 timbres diferents, doncs tenim diferents bancs MIDI) Abril 2010 MIDI-Missatges. Medín Peirón

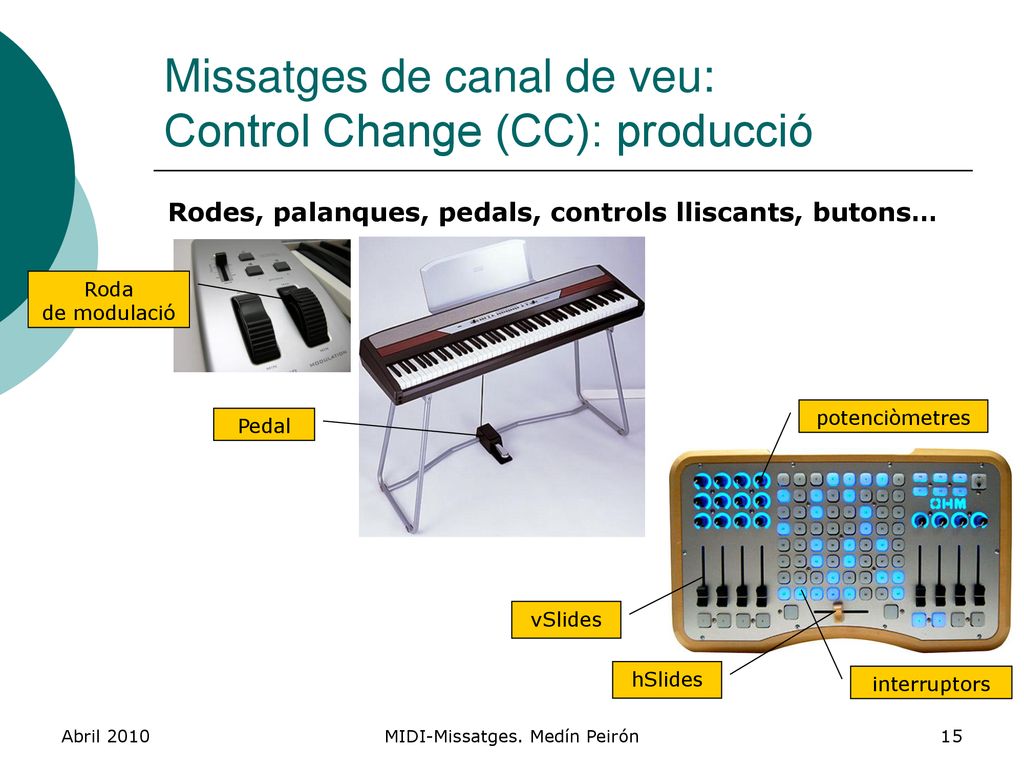

15 Missatges de canal de veu: Control Change (CC): producció
Rodes, palanques, pedals, controls lliscants, butons… Roda de modulació potenciòmetres Pedal vSlides hSlides interruptors Abril 2010 MIDI-Missatges. Medín Peirón

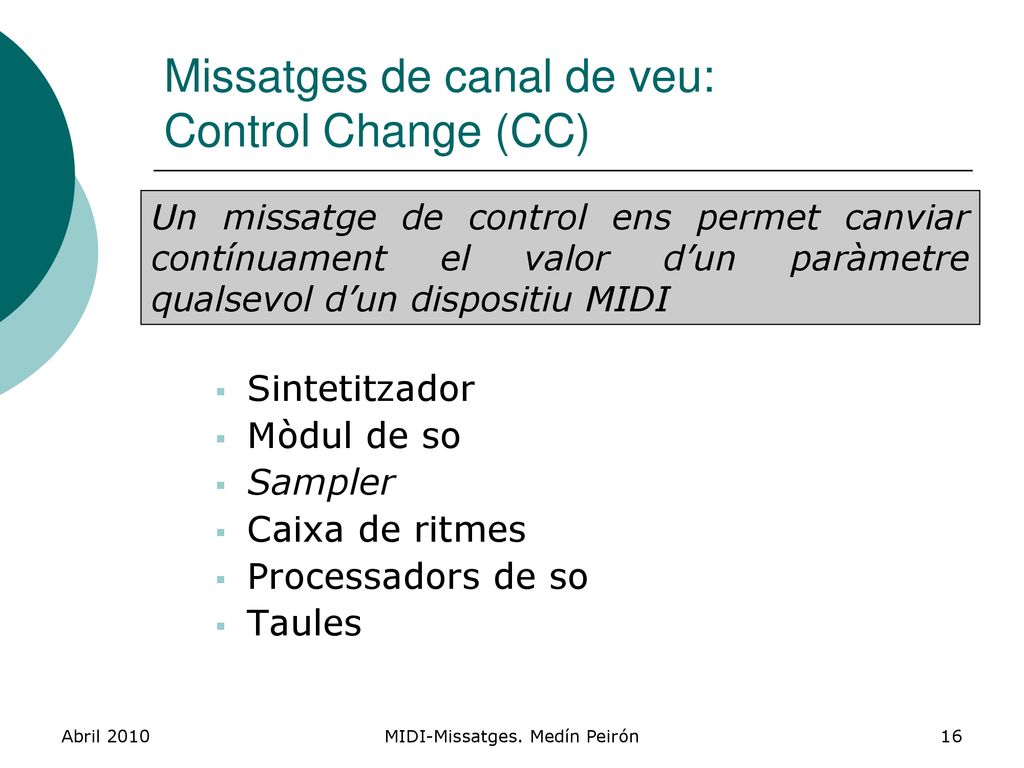

16 Missatges de canal de veu: Control Change (CC)
Un missatge de control ens permet canviar contínuament el valor d’un paràmetre qualsevol d’un dispositiu MIDI Sintetitzador Mòdul de so Sampler Caixa de ritmes Processadors de so Taules Abril 2010 MIDI-Missatges. Medín Peirón

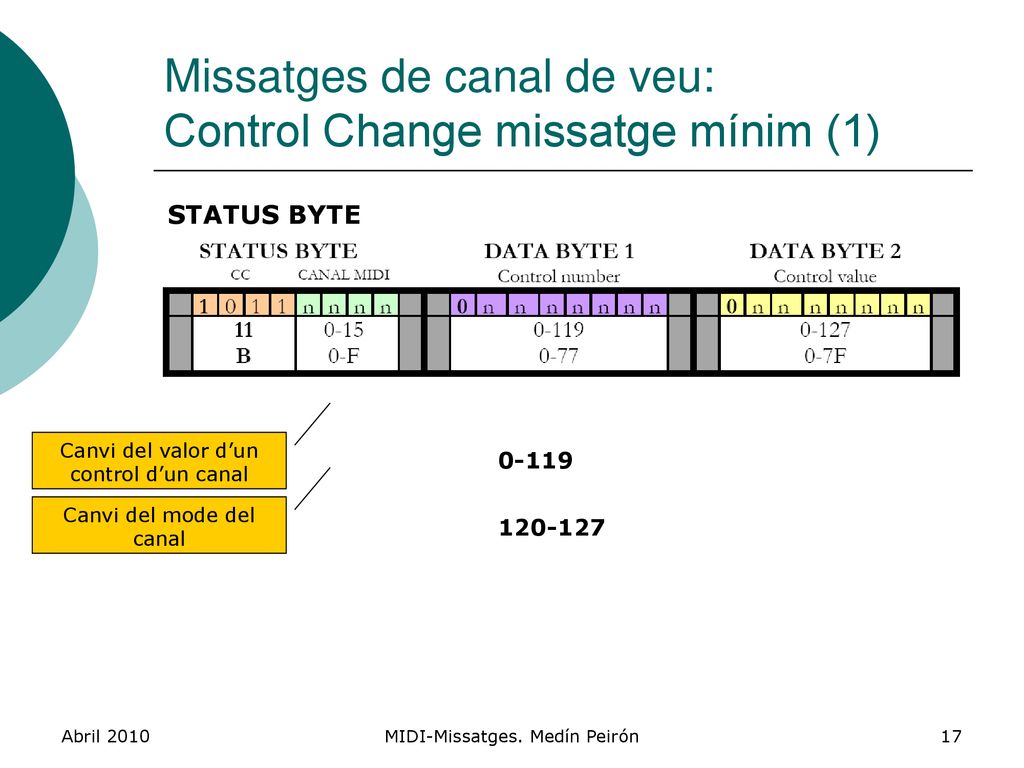

17 Missatges de canal de veu: Control Change missatge mínim (1)
STATUS BYTE Canvi del valor d’un control d’un canal 0-119 Canvi del mode del canal Abril 2010 MIDI-Missatges. Medín Peirón

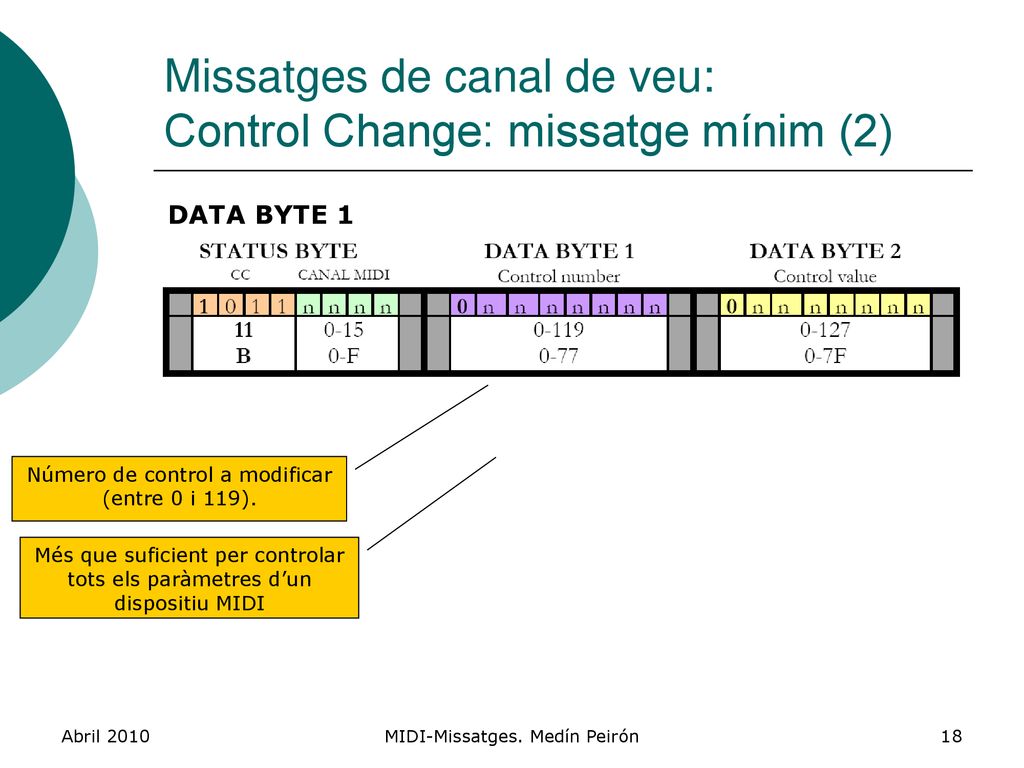

18 Missatges de canal de veu: Control Change: missatge mínim (2)
DATA BYTE 1 Número de control a modificar (entre 0 i 119). Més que suficient per controlar tots els paràmetres d’un dispositiu MIDI Abril 2010 MIDI-Missatges. Medín Peirón

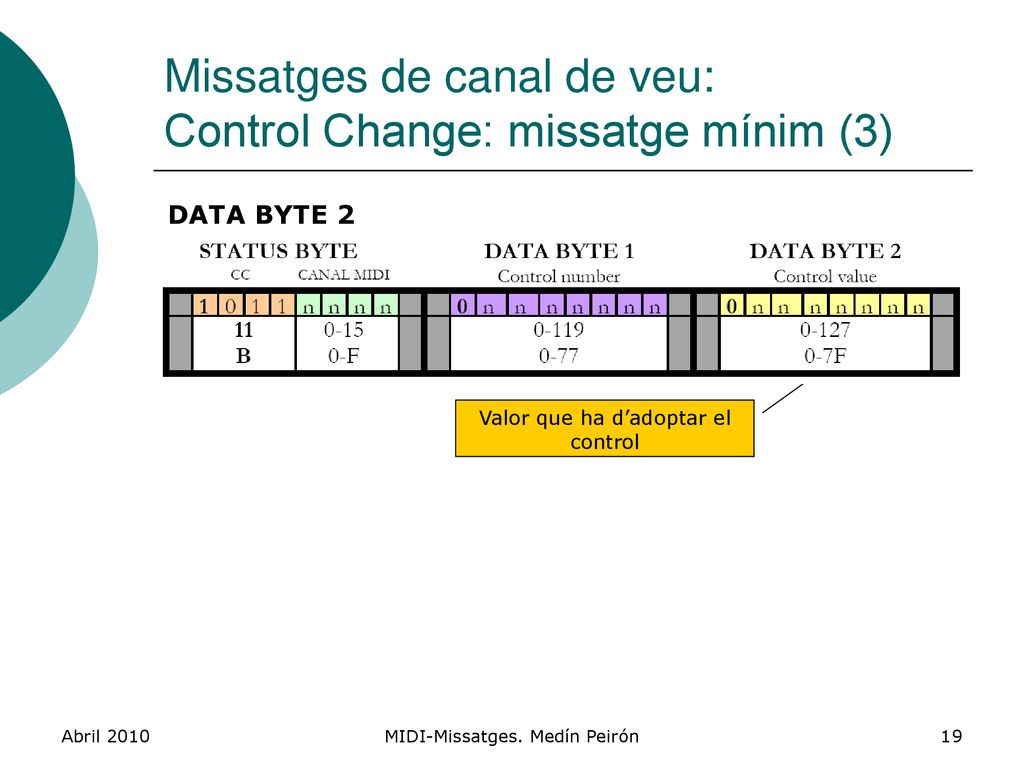

19 Missatges de canal de veu: Control Change: missatge mínim (3)
DATA BYTE 2 Valor que ha d’adoptar el control Abril 2010 MIDI-Missatges. Medín Peirón

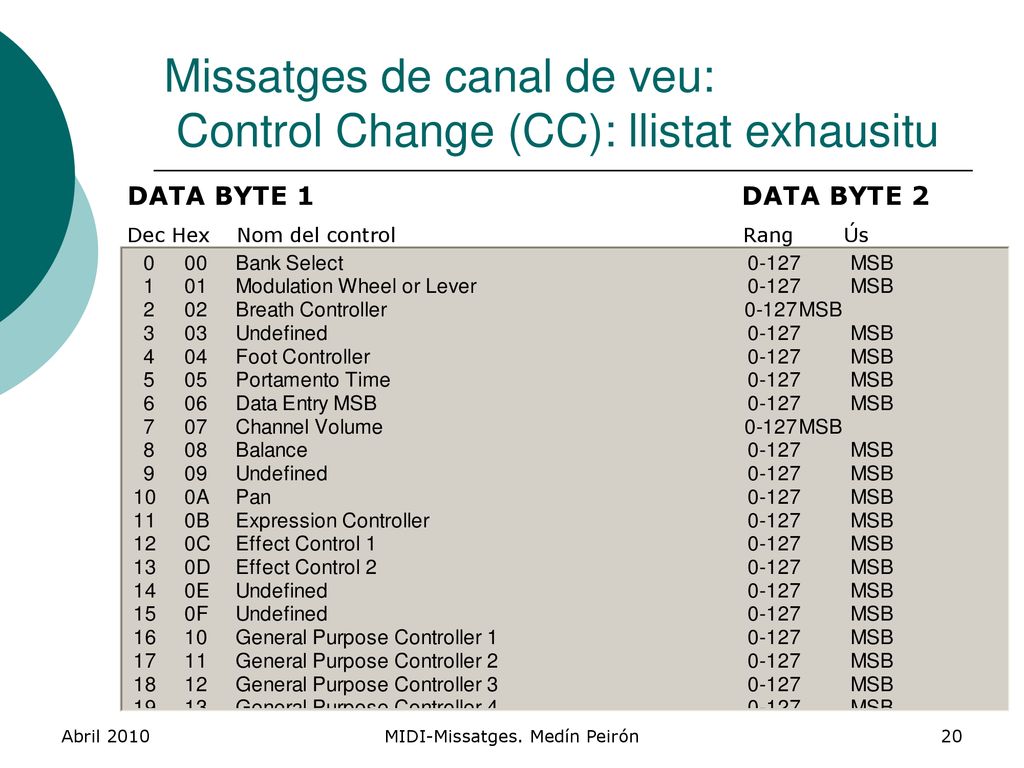

20 Missatges de canal de veu: Control Change (CC): llistat exhausitu
DATA BYTE DATA BYTE 2 Dec Hex Nom del control Rang Ús Abril 2010 MIDI-Missatges. Medín Peirón

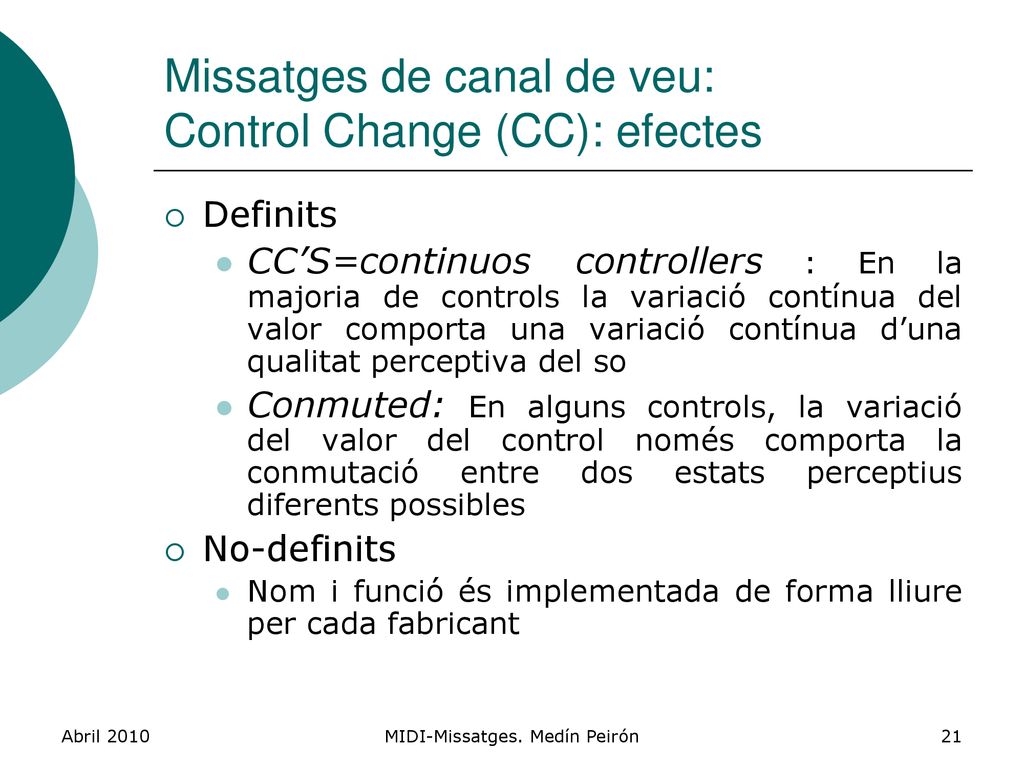

21 Missatges de canal de veu: Control Change (CC): efectes
Definits CC’S=continuos controllers : En la majoria de controls la variació contínua del valor comporta una variació contínua d’una qualitat perceptiva del so Conmuted: En alguns controls, la variació del valor del control només comporta la conmutació entre dos estats perceptius diferents possibles No-definits Nom i funció és implementada de forma lliure per cada fabricant Abril 2010 MIDI-Missatges. Medín Peirón

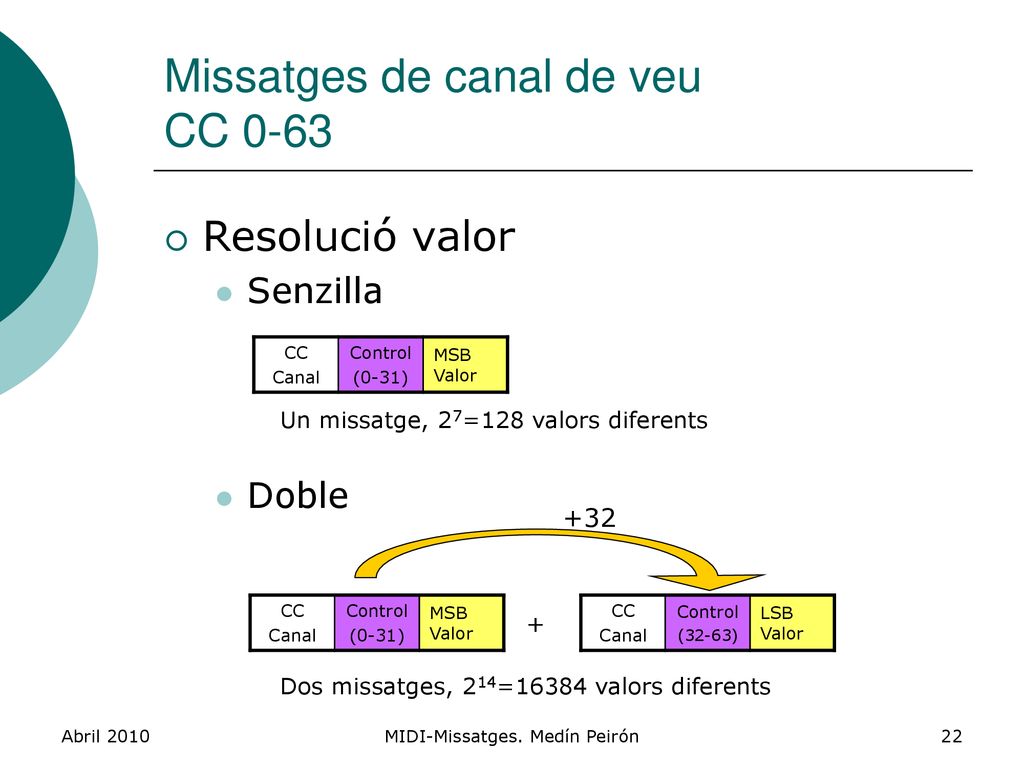

22 Missatges de canal de veu CC 0-63
Resolució valor Senzilla Doble CC Canal Control (0-31) MSB Valor Un missatge, 27=128 valors diferents +32 CC Canal Control (0-31) MSB Valor CC Canal Control (32-63) LSB Valor + Dos missatges, 214=16384 valors diferents Abril 2010 MIDI-Missatges. Medín Peirón

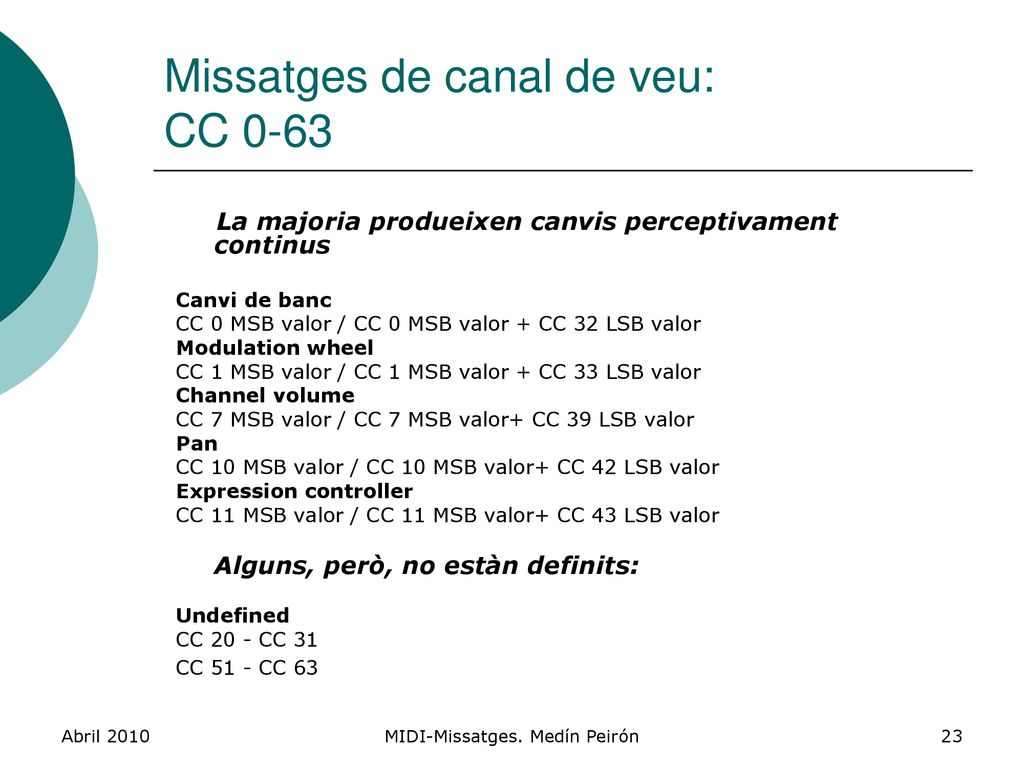

23 Missatges de canal de veu: CC 0-63
La majoria produeixen canvis perceptivament continus Canvi de banc CC 0 MSB valor / CC 0 MSB valor + CC 32 LSB valor Modulation wheel CC 1 MSB valor / CC 1 MSB valor + CC 33 LSB valor Channel volume CC 7 MSB valor / CC 7 MSB valor+ CC 39 LSB valor Pan CC 10 MSB valor / CC 10 MSB valor+ CC 42 LSB valor Expression controller CC 11 MSB valor / CC 11 MSB valor+ CC 43 LSB valor Alguns, però, no estàn definits: Undefined CC 20 - CC 31 CC 51 - CC 63 Abril 2010 MIDI-Missatges. Medín Peirón

24 Missatges de canal de veu: CC 64-69
Resolució valor Sempre senzilla CC Canal Control (64-69) MSB Valor Un missatge, 27=128 valors diferents Abril 2010 MIDI-Missatges. Medín Peirón

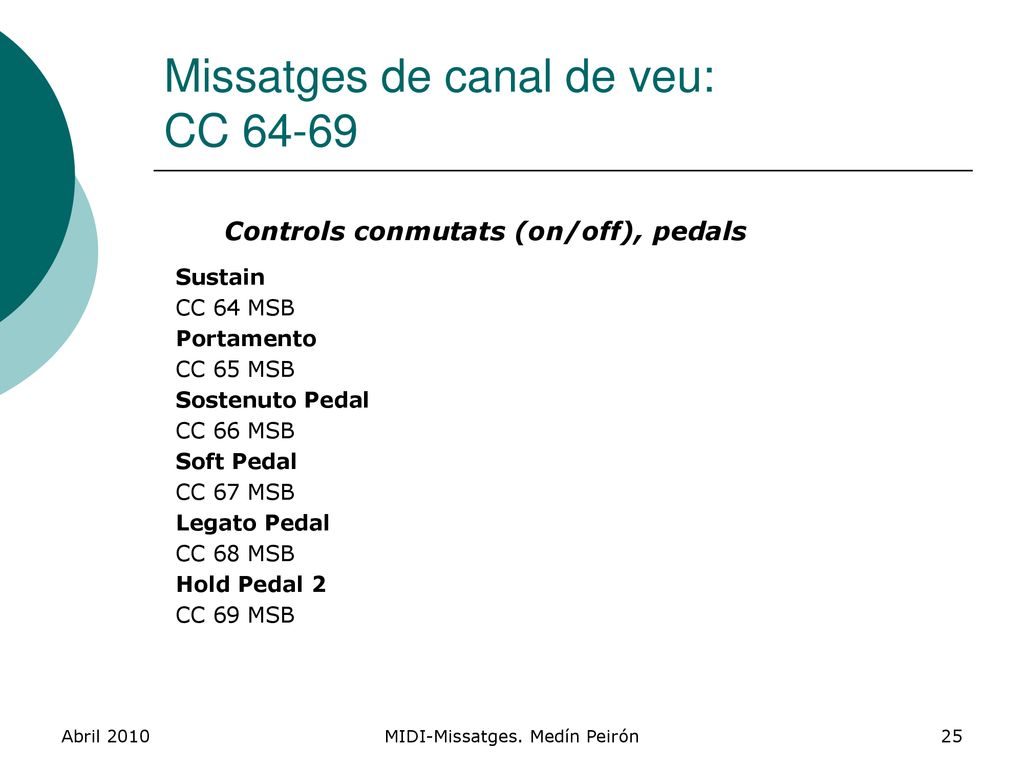

25 Missatges de canal de veu: CC 64-69
Controls conmutats (on/off), pedals Sustain CC 64 MSB Portamento CC 65 MSB Sostenuto Pedal CC 66 MSB Soft Pedal CC 67 MSB Legato Pedal CC 68 MSB Hold Pedal 2 CC 69 MSB Abril 2010 MIDI-Missatges. Medín Peirón

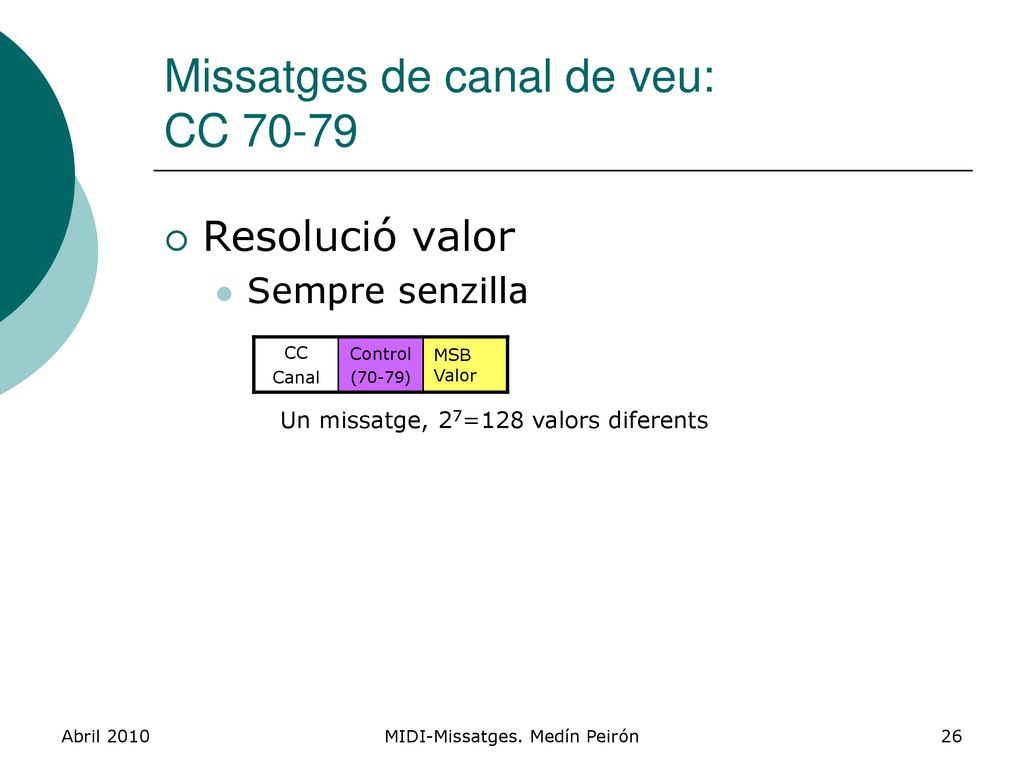

26 Missatges de canal de veu: CC 70-79
Resolució valor Sempre senzilla CC Canal Control (70-79) MSB Valor Un missatge, 27=128 valors diferents Abril 2010 MIDI-Missatges. Medín Peirón

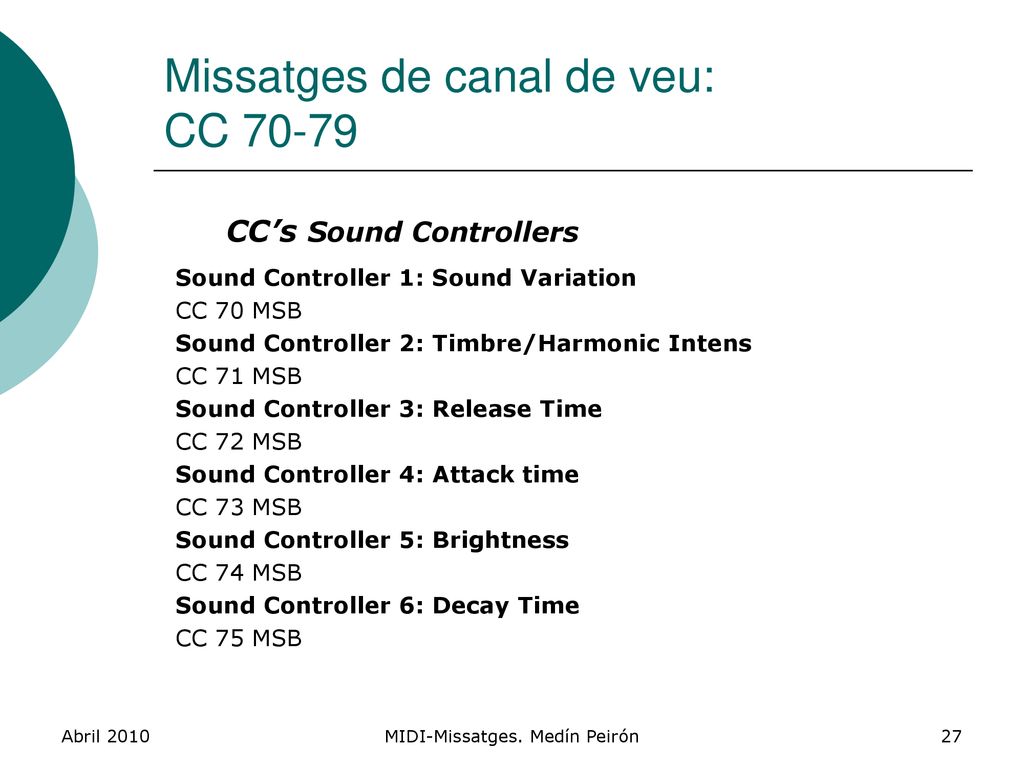

27 Missatges de canal de veu: CC 70-79
CC’s Sound Controllers Sound Controller 1: Sound Variation CC 70 MSB Sound Controller 2: Timbre/Harmonic Intens CC 71 MSB Sound Controller 3: Release Time CC 72 MSB Sound Controller 4: Attack time CC 73 MSB Sound Controller 5: Brightness CC 74 MSB Sound Controller 6: Decay Time CC 75 MSB Abril 2010 MIDI-Missatges. Medín Peirón

28 Missatges de canal de veu: CC 91-95
Resolució valor Sempre senzilla CC Canal Control (91-95) MSB Valor Un missatge, 27=128 valors diferents Abril 2010 MIDI-Missatges. Medín Peirón

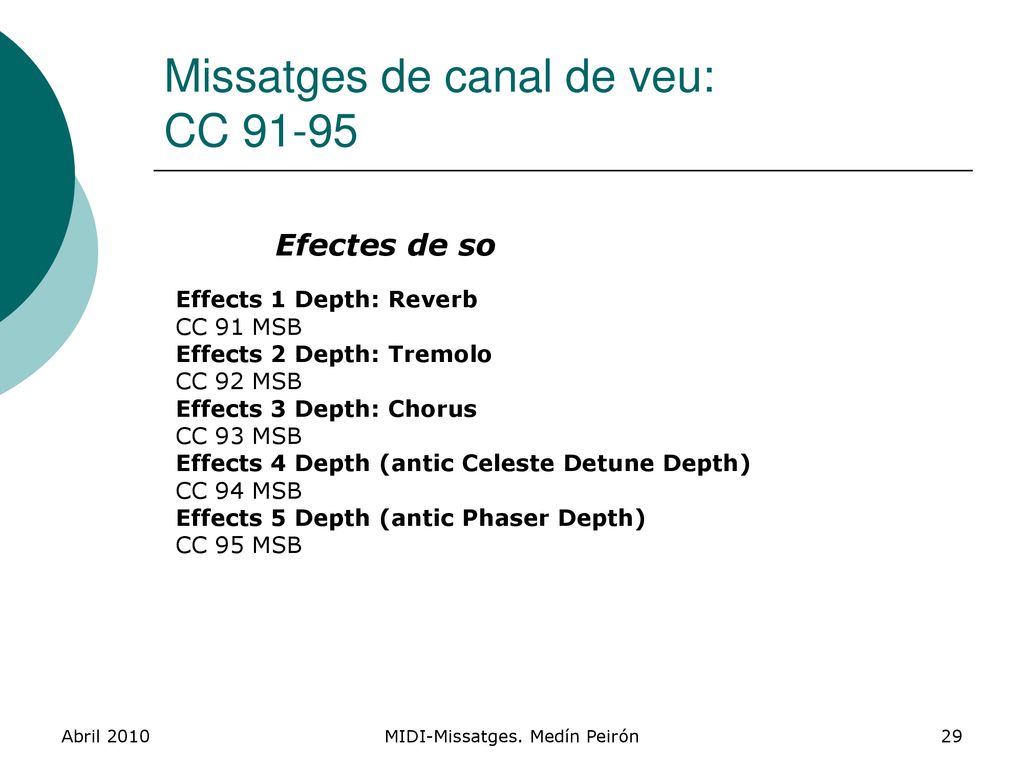

29 Missatges de canal de veu: CC 91-95
Efectes de so Effects 1 Depth: Reverb CC 91 MSB Effects 2 Depth: Tremolo CC 92 MSB Effects 3 Depth: Chorus CC 93 MSB Effects 4 Depth (antic Celeste Detune Depth) CC 94 MSB Effects 5 Depth (antic Phaser Depth) CC 95 MSB Abril 2010 MIDI-Missatges. Medín Peirón

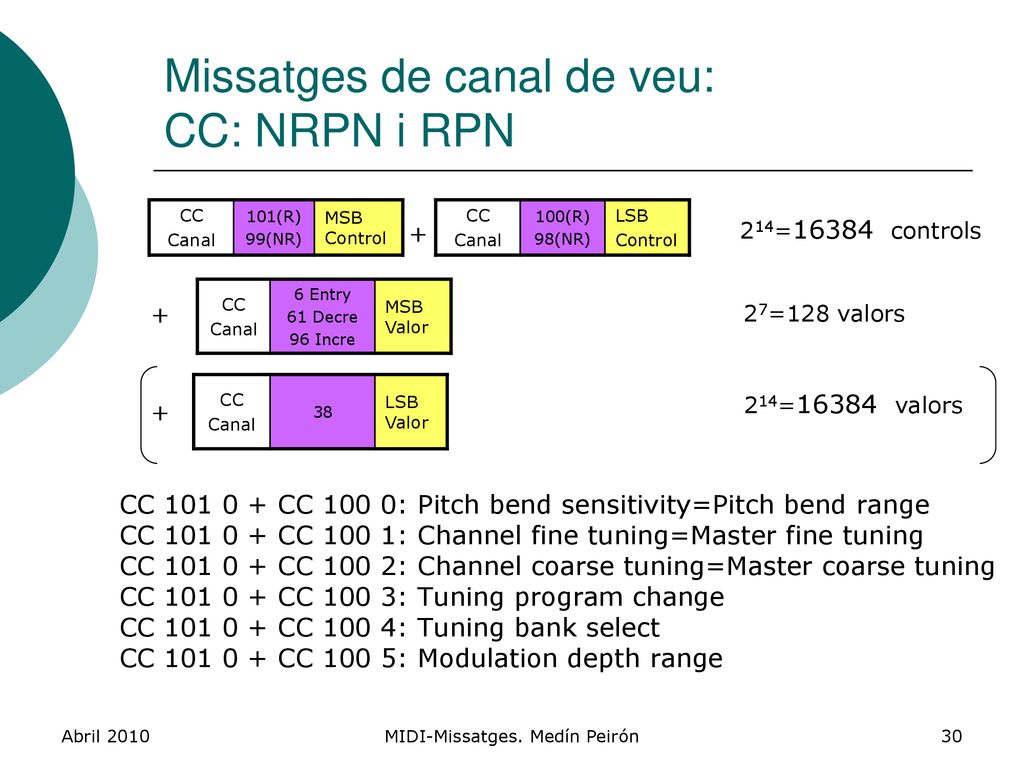

30 Missatges de canal de veu: CC: NRPN i RPN
MSB Control CC Canal 100(R) 98(NR) LSB Control 214= controls + CC Canal 6 Entry 61 Decre 96 Incre MSB Valor + 27=128 valors CC Canal 38 LSB Valor 214= valors + CC CC 100 0: Pitch bend sensitivity=Pitch bend range CC CC 100 1: Channel fine tuning=Master fine tuning CC CC 100 2: Channel coarse tuning=Master coarse tuning CC CC 100 3: Tuning program change CC CC 100 4: Tuning bank select CC CC 100 5: Modulation depth range Abril 2010 MIDI-Missatges. Medín Peirón

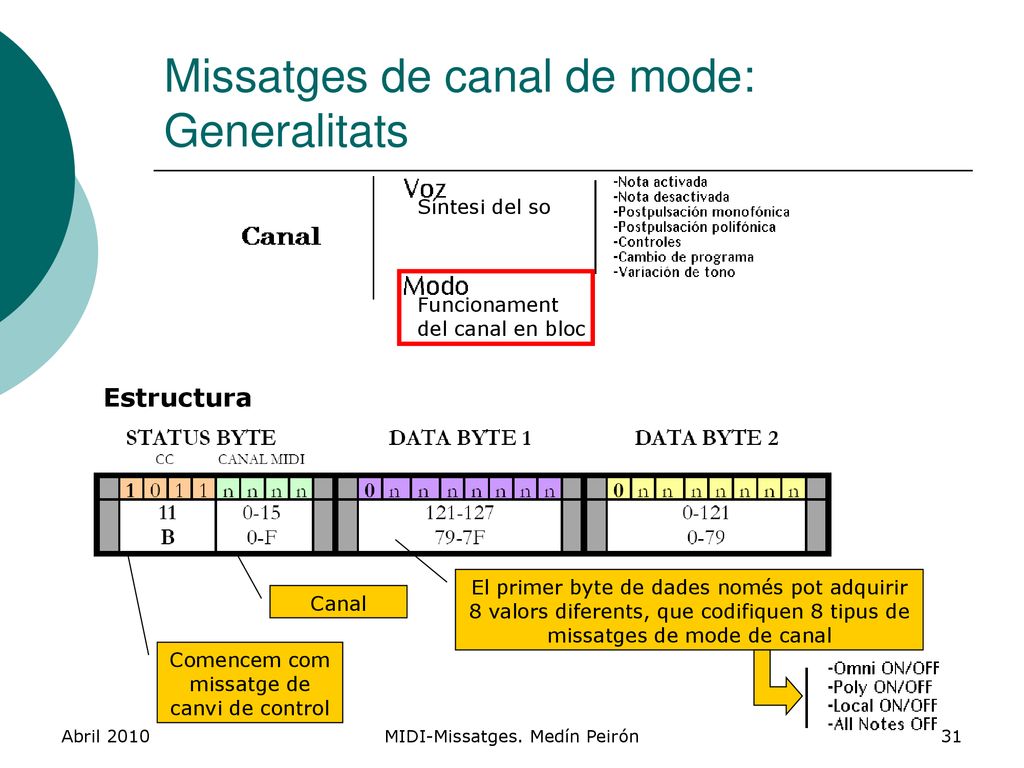

31 Missatges de canal de mode: Generalitats
Síntesi del so Funcionament del canal en bloc Estructura El primer byte de dades només pot adquirir 8 valors diferents, que codifiquen 8 tipus de missatges de mode de canal Canal Comencem com missatge de canvi de control Abril 2010 MIDI-Missatges. Medín Peirón

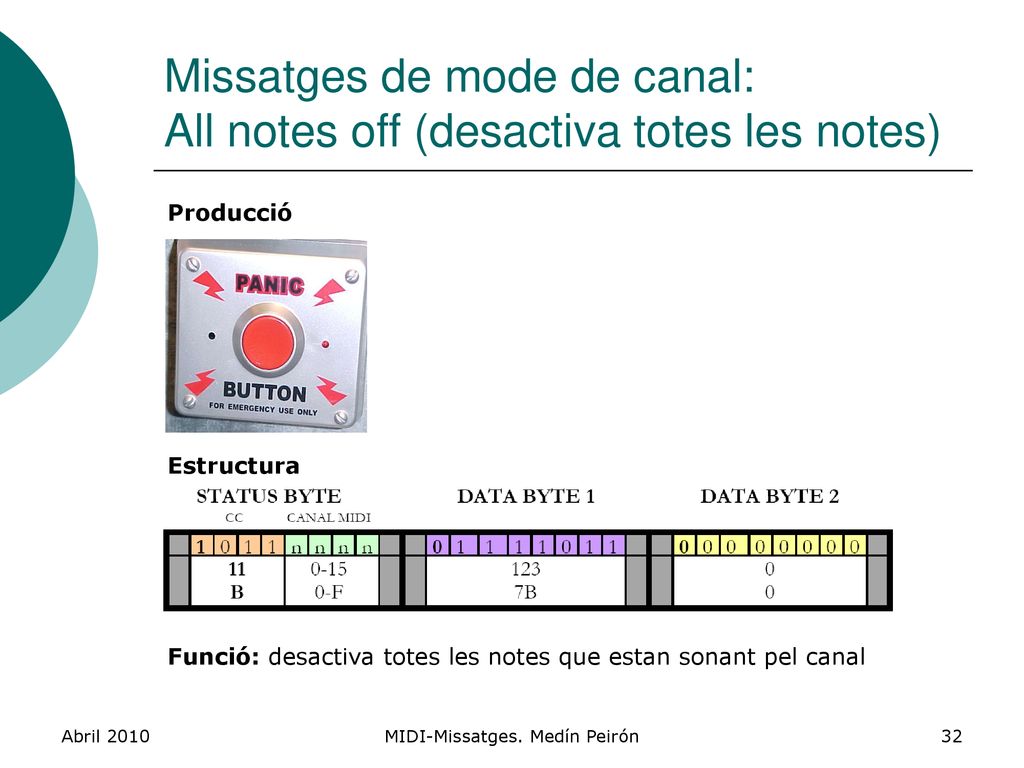

32 Missatges de mode de canal: All notes off (desactiva totes les notes)
Producció Estructura Funció: desactiva totes les notes que estan sonant pel canal Abril 2010 MIDI-Missatges. Medín Peirón

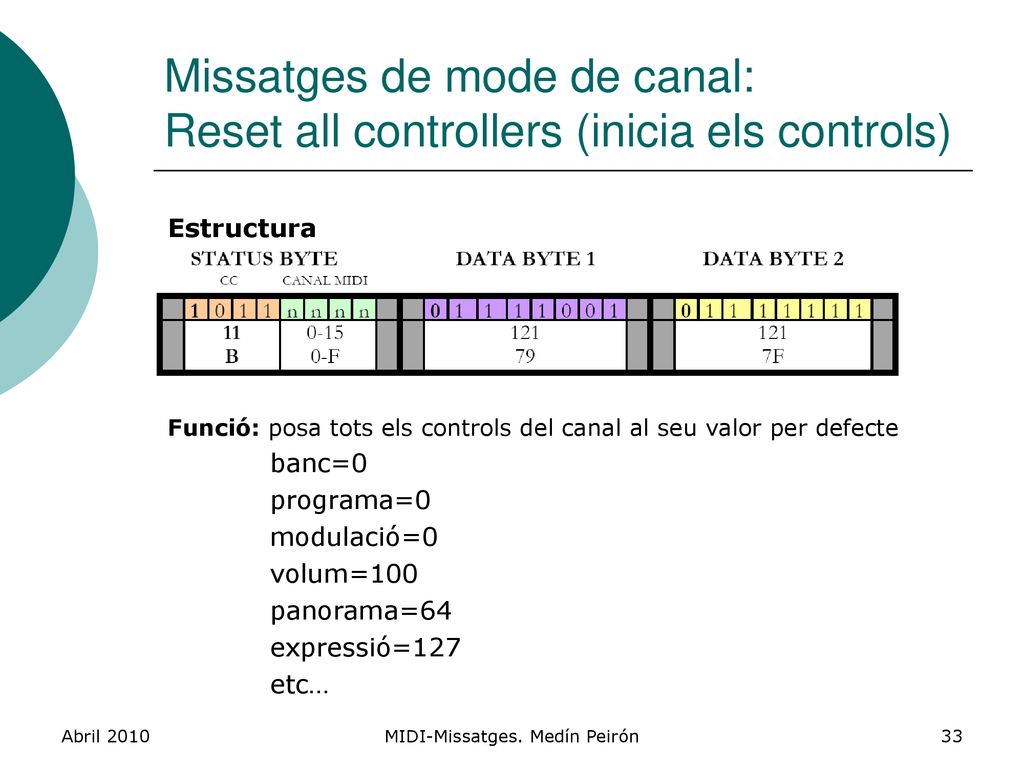

33 MIDI-Missatges. Medín Peirón
Missatges de mode de canal: Reset all controllers (inicia els controls) Estructura Funció: posa tots els controls del canal al seu valor per defecte banc=0 programa=0 modulació=0 volum=100 panorama=64 expressió=127 etc… Abril 2010 MIDI-Missatges. Medín Peirón

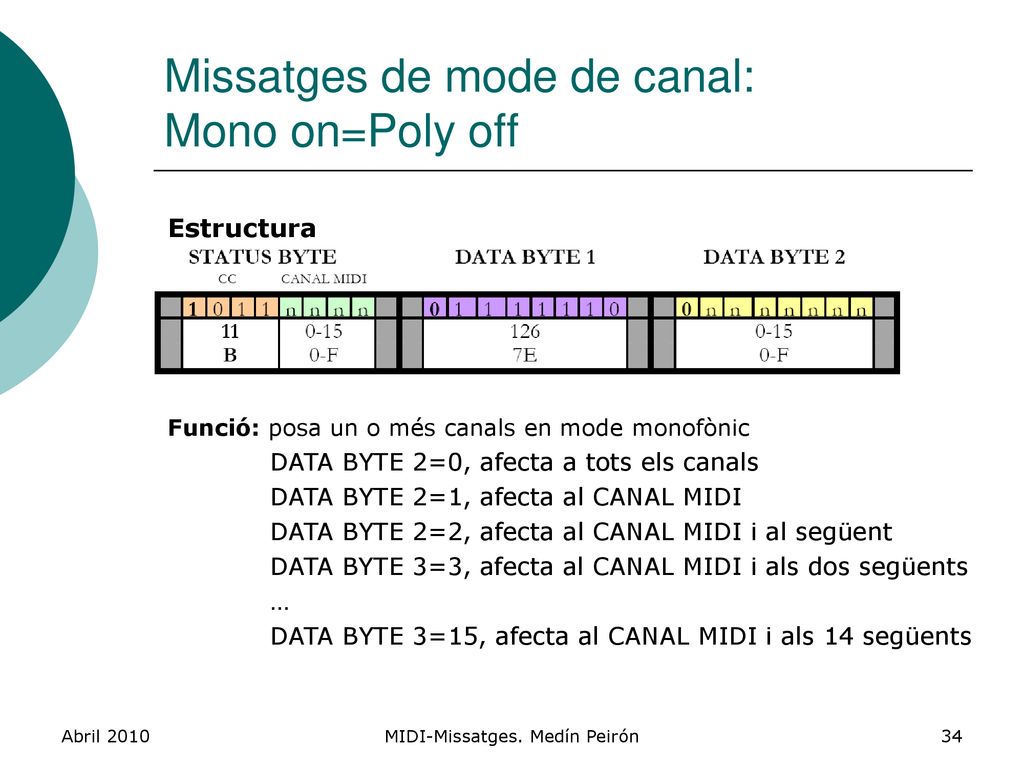

34 Missatges de mode de canal: Mono on=Poly off
Estructura Funció: posa un o més canals en mode monofònic DATA BYTE 2=0, afecta a tots els canals DATA BYTE 2=1, afecta al CANAL MIDI DATA BYTE 2=2, afecta al CANAL MIDI i al següent DATA BYTE 3=3, afecta al CANAL MIDI i als dos següents … DATA BYTE 3=15, afecta al CANAL MIDI i als 14 següents Abril 2010 MIDI-Missatges. Medín Peirón

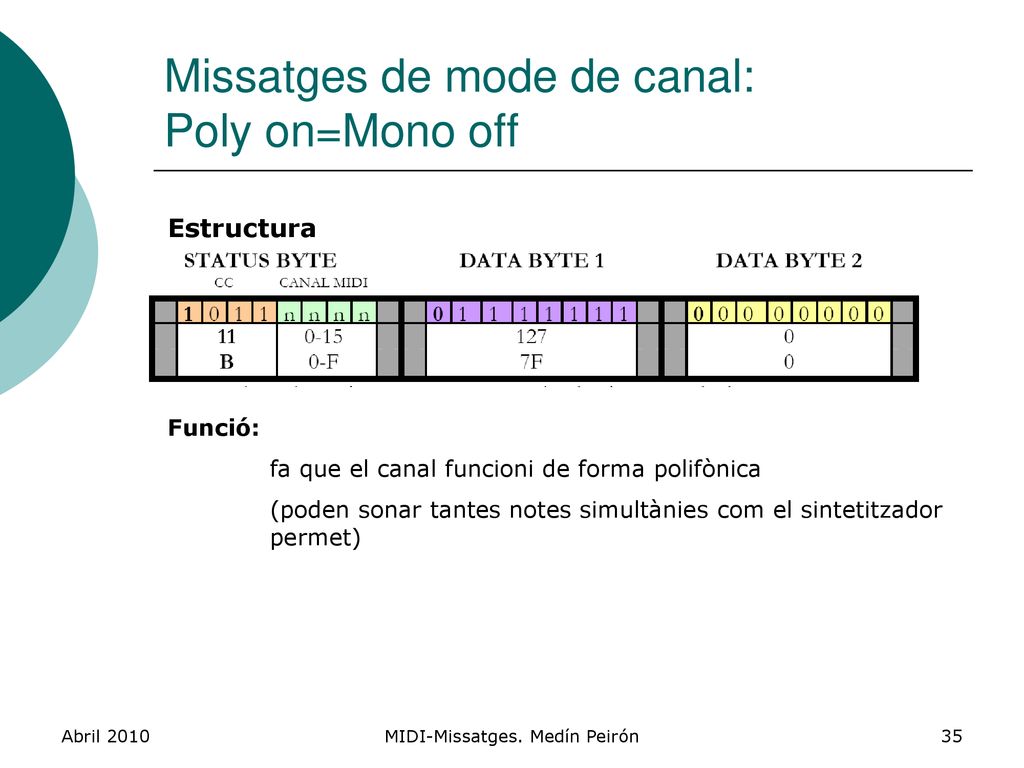

35 Missatges de mode de canal: Poly on=Mono off
Estructura Funció: fa que el canal funcioni de forma polifònica (poden sonar tantes notes simultànies com el sintetitzador permet) Abril 2010 MIDI-Missatges. Medín Peirón

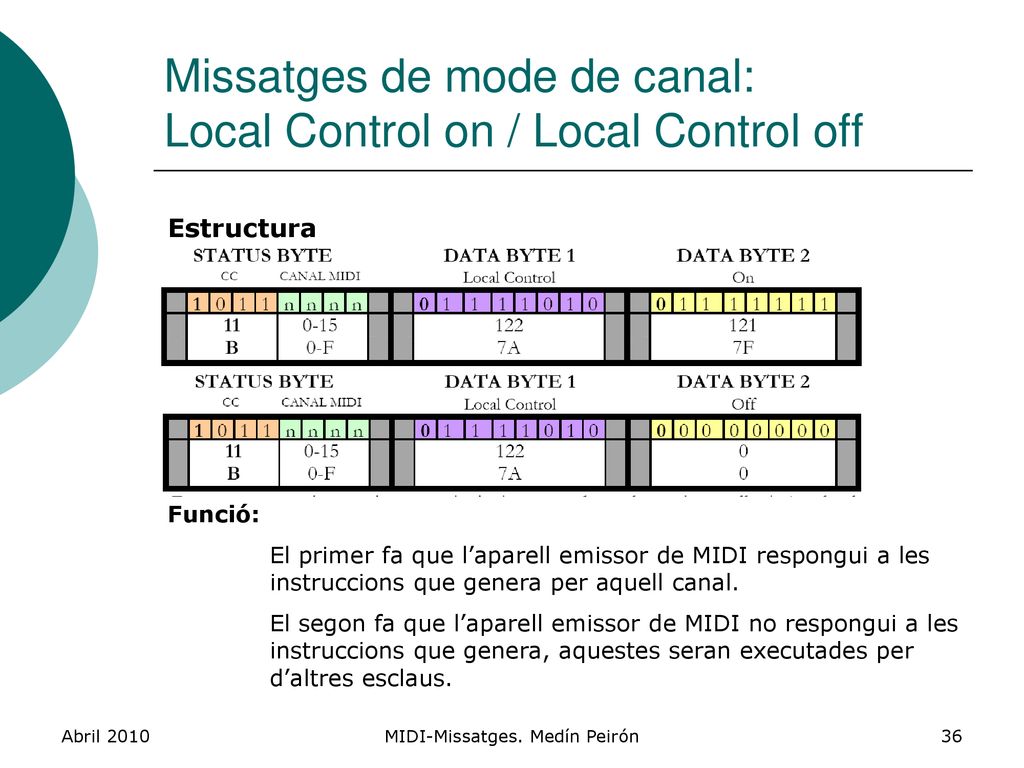

36 Missatges de mode de canal: Local Control on / Local Control off
Estructura Funció: El primer fa que l’aparell emissor de MIDI respongui a les instruccions que genera per aquell canal. El segon fa que l’aparell emissor de MIDI no respongui a les instruccions que genera, aquestes seran executades per d’altres esclaus. Abril 2010 MIDI-Missatges. Medín Peirón

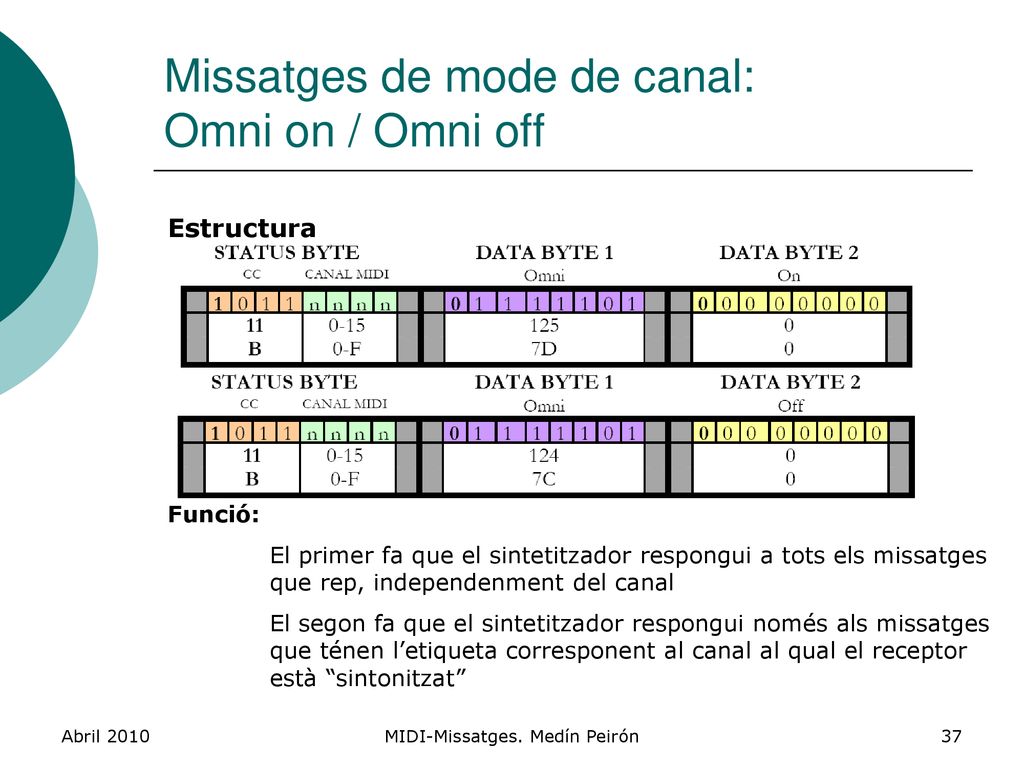

37 Missatges de mode de canal: Omni on / Omni off
Estructura Funció: El primer fa que el sintetitzador respongui a tots els missatges que rep, independenment del canal El segon fa que el sintetitzador respongui només als missatges que ténen l’etiqueta corresponent al canal al qual el receptor està “sintonitzat” Abril 2010 MIDI-Missatges. Medín Peirón

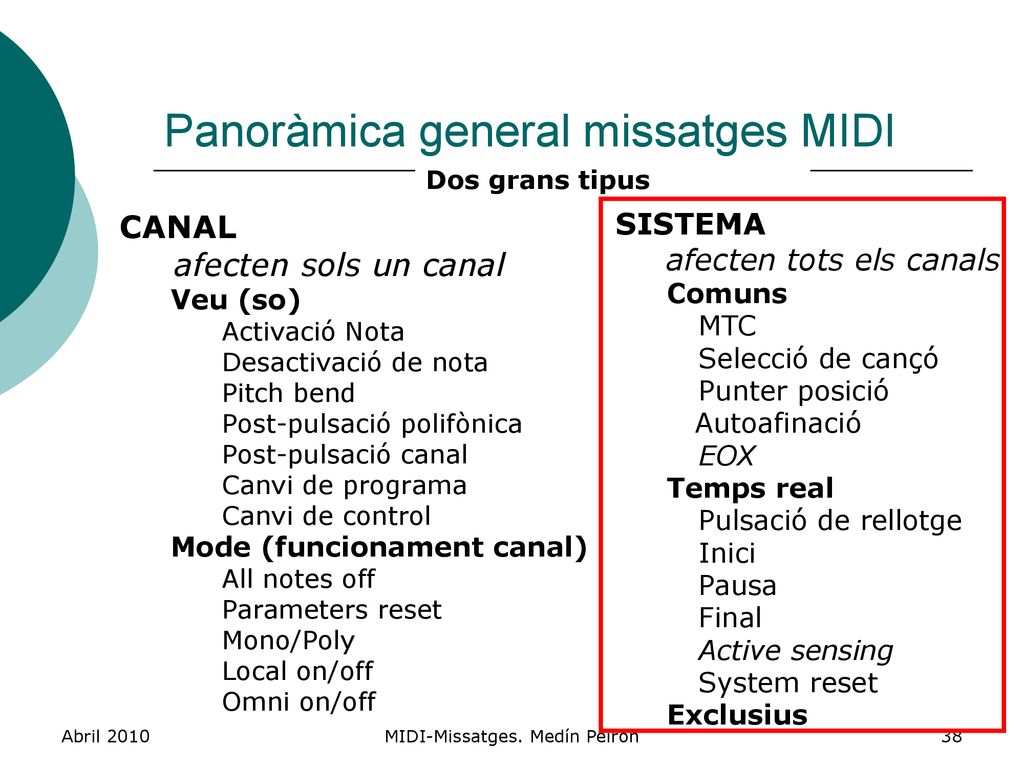

38 Panoràmica general missatges MIDI
Dos grans tipus CANAL afecten sols un canal Veu (so) Activació Nota Desactivació de nota Pitch bend Post-pulsació polifònica Post-pulsació canal Canvi de programa Canvi de control Mode (funcionament canal) All notes off Parameters reset Mono/Poly Local on/off Omni on/off SISTEMA afecten tots els canals Comuns MTC Selecció de cançó Punter posició Autoafinació EOX Temps real Pulsació de rellotge Inici Pausa Final Active sensing System reset Exclusius Abril 2010 MIDI-Missatges. Medín Peirón

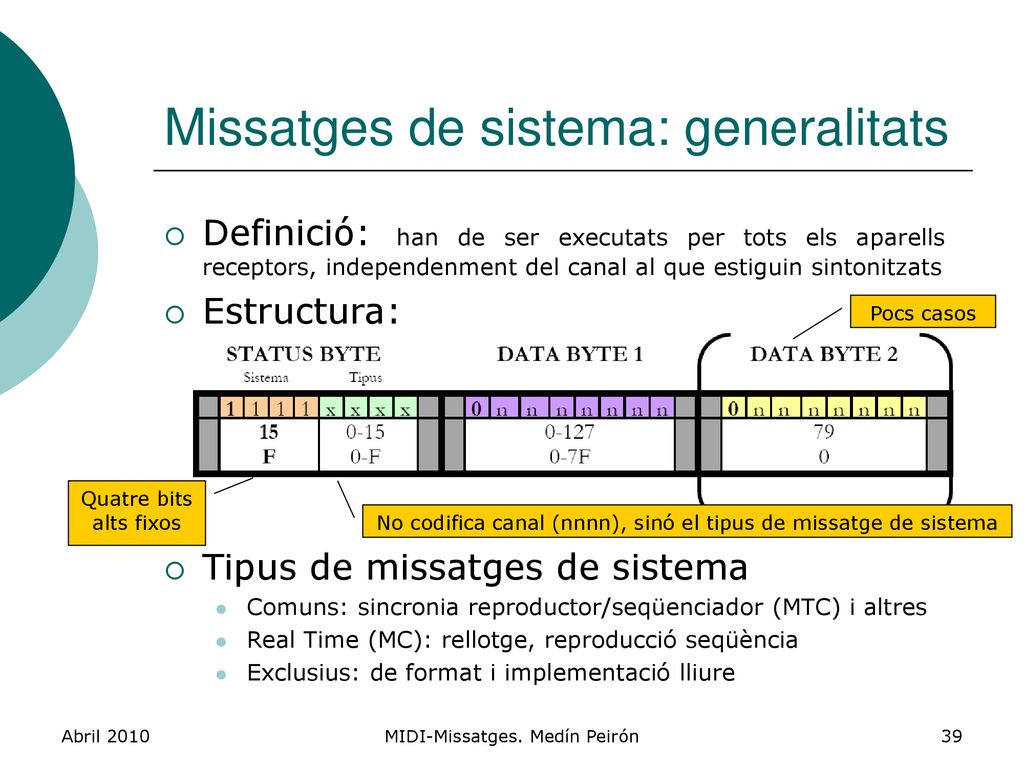

39 Missatges de sistema: generalitats
Definició: han de ser executats per tots els aparells receptors, independenment del canal al que estiguin sintonitzats Estructura: Tipus de missatges de sistema Comuns: sincronia reproductor/seqüenciador (MTC) i altres Real Time (MC): rellotge, reproducció seqüència Exclusius: de format i implementació lliure Pocs casos Quatre bits alts fixos No codifica canal (nnnn), sinó el tipus de missatge de sistema Abril 2010 MIDI-Missatges. Medín Peirón

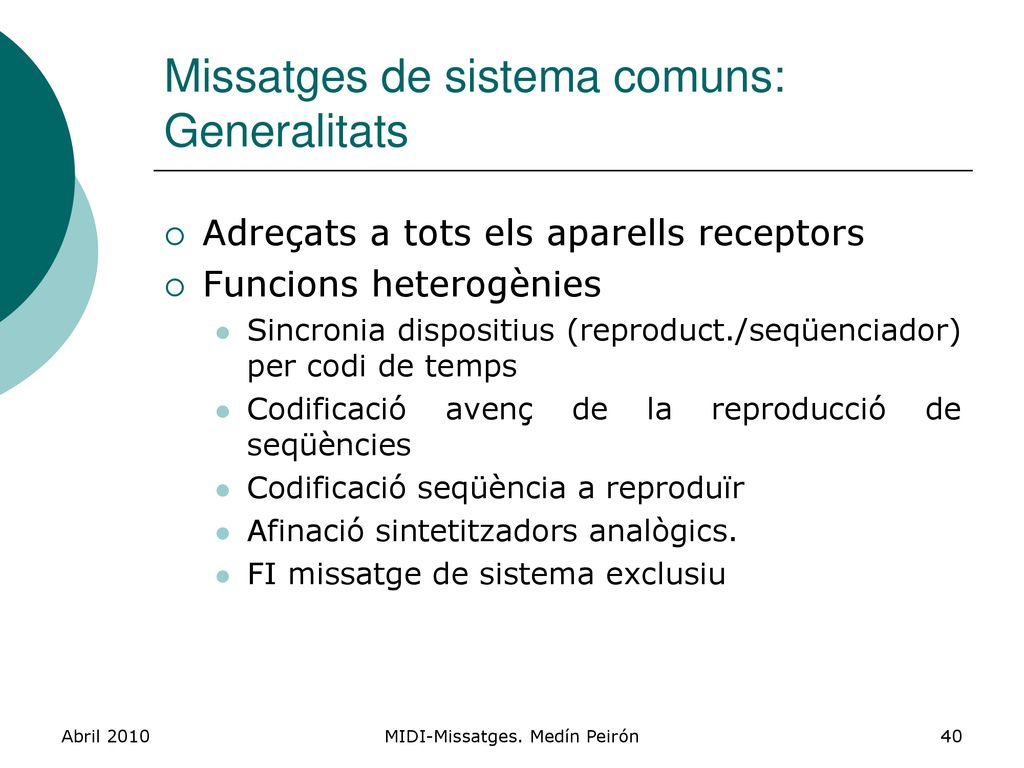

40 Missatges de sistema comuns: Generalitats
Adreçats a tots els aparells receptors Funcions heterogènies Sincronia dispositius (reproduct./seqüenciador) per codi de temps Codificació avenç de la reproducció de seqüències Codificació seqüència a reproduïr Afinació sintetitzadors analògics. FI missatge de sistema exclusiu Abril 2010 MIDI-Missatges. Medín Peirón

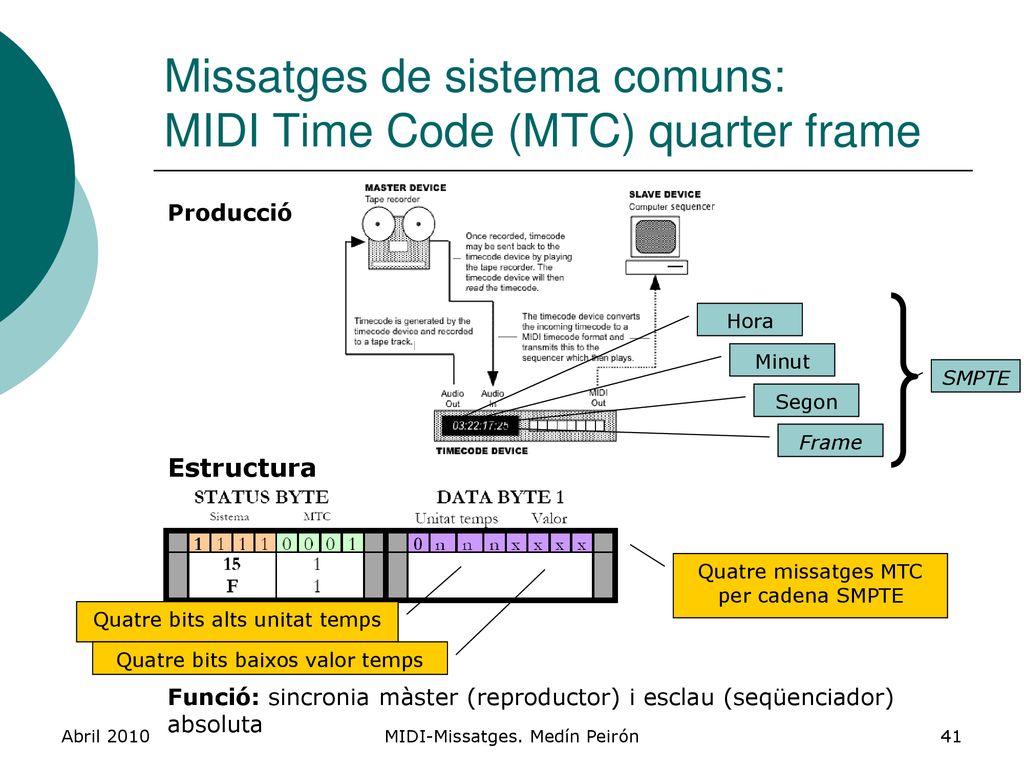

41 Missatges de sistema comuns: MIDI Time Code (MTC) quarter frame
Producció Hora Minut SMPTE Segon Frame Estructura Quatre missatges MTC per cadena SMPTE Quatre bits alts unitat temps Quatre bits baixos valor temps Funció: sincronia màster (reproductor) i esclau (seqüenciador) absoluta Abril 2010 MIDI-Missatges. Medín Peirón

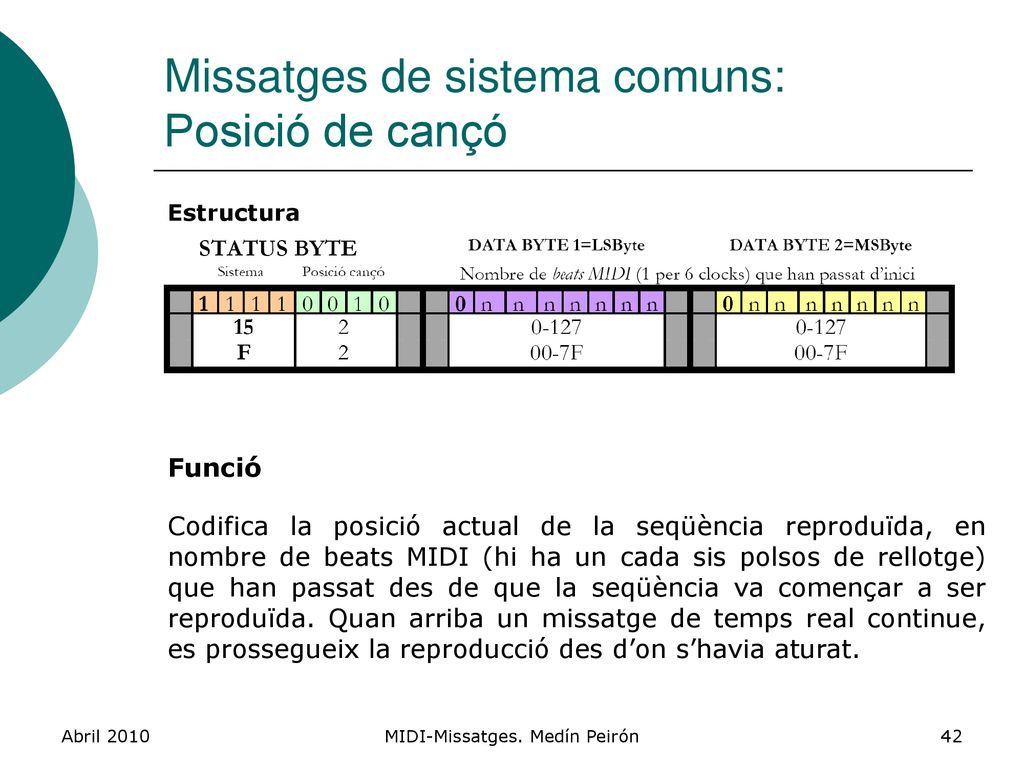

42 Missatges de sistema comuns: Posició de cançó
Estructura Funció Codifica la posició actual de la seqüència reproduïda, en nombre de beats MIDI (hi ha un cada sis polsos de rellotge) que han passat des de que la seqüència va començar a ser reproduïda. Quan arriba un missatge de temps real continue, es prossegueix la reproducció des d’on s’havia aturat. Abril 2010 MIDI-Missatges. Medín Peirón

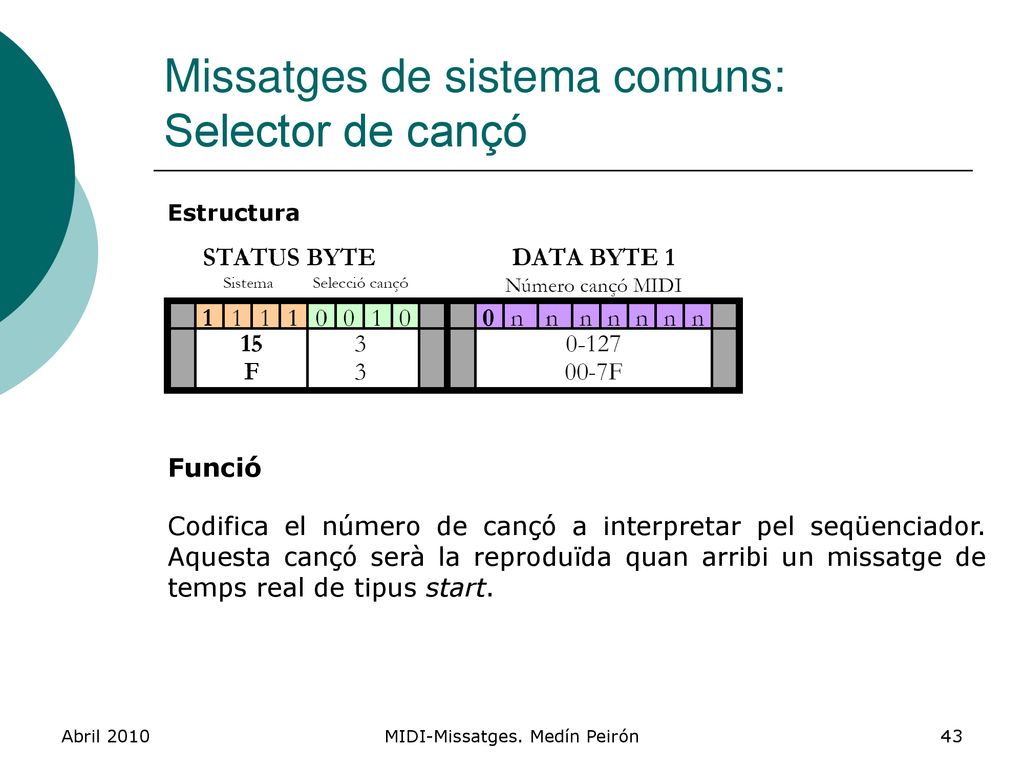

43 Missatges de sistema comuns: Selector de cançó
Estructura Funció Codifica el número de cançó a interpretar pel seqüenciador. Aquesta cançó serà la reproduïda quan arribi un missatge de temps real de tipus start. Abril 2010 MIDI-Missatges. Medín Peirón

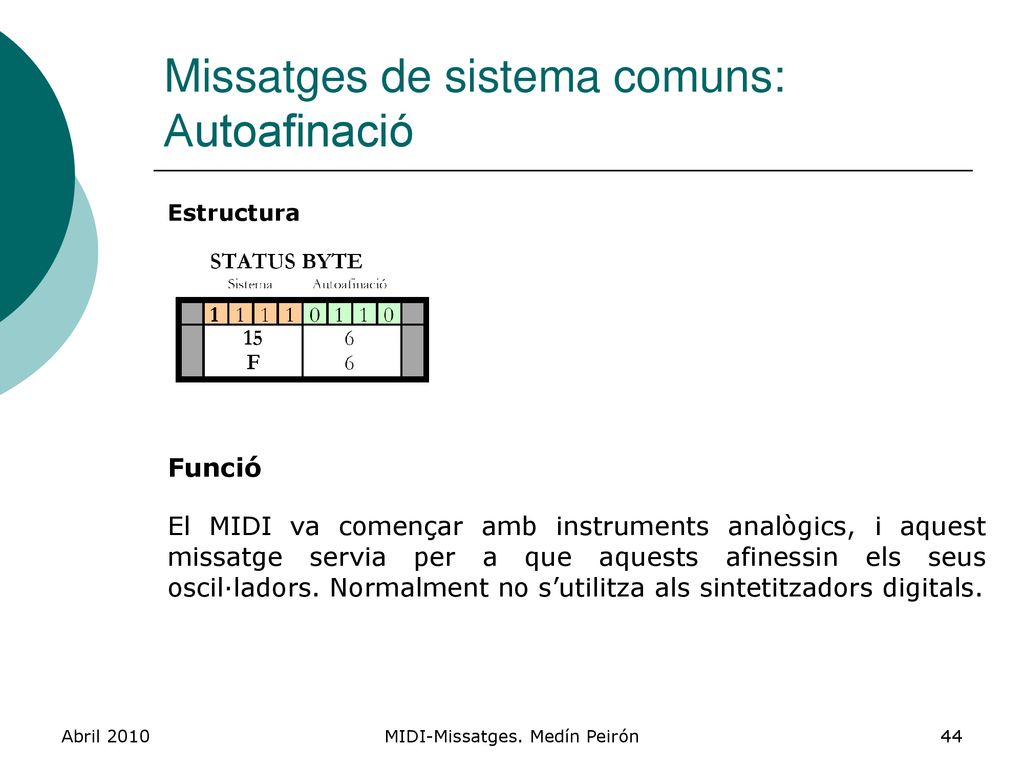

44 Missatges de sistema comuns: Autoafinació
Estructura Funció El MIDI va començar amb instruments analògics, i aquest missatge servia per a que aquests afinessin els seus oscil·ladors. Normalment no s’utilitza als sintetitzadors digitals. Abril 2010 MIDI-Missatges. Medín Peirón

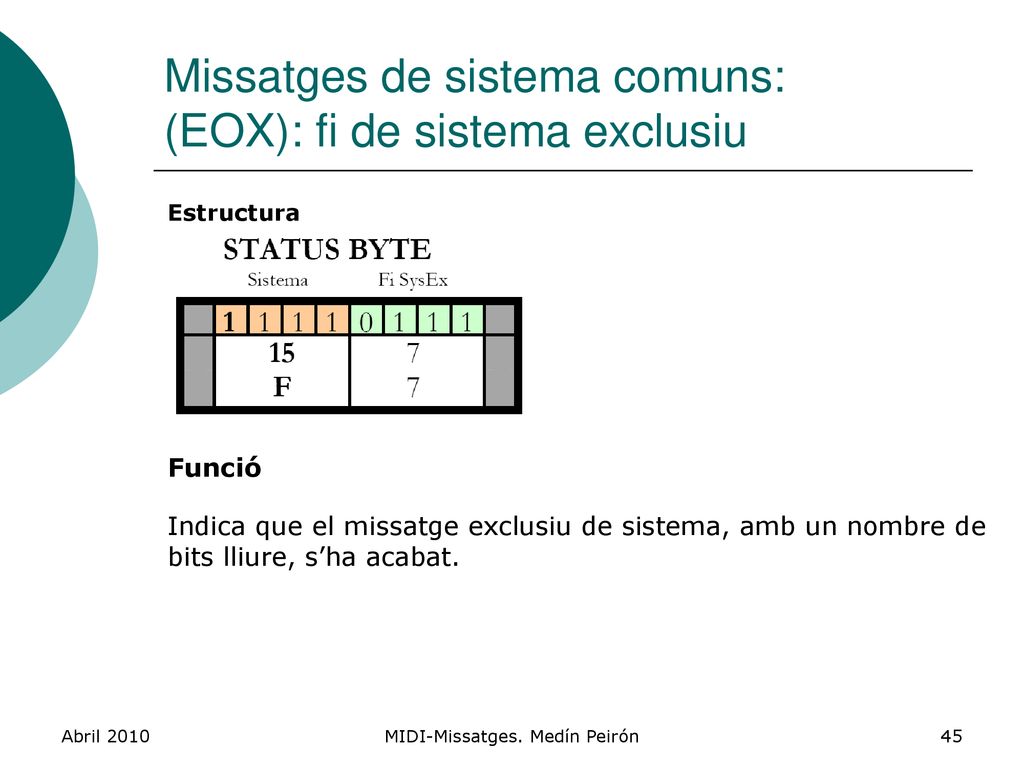

45 Missatges de sistema comuns: (EOX): fi de sistema exclusiu
Estructura Funció Indica que el missatge exclusiu de sistema, amb un nombre de bits lliure, s’ha acabat. Abril 2010 MIDI-Missatges. Medín Peirón

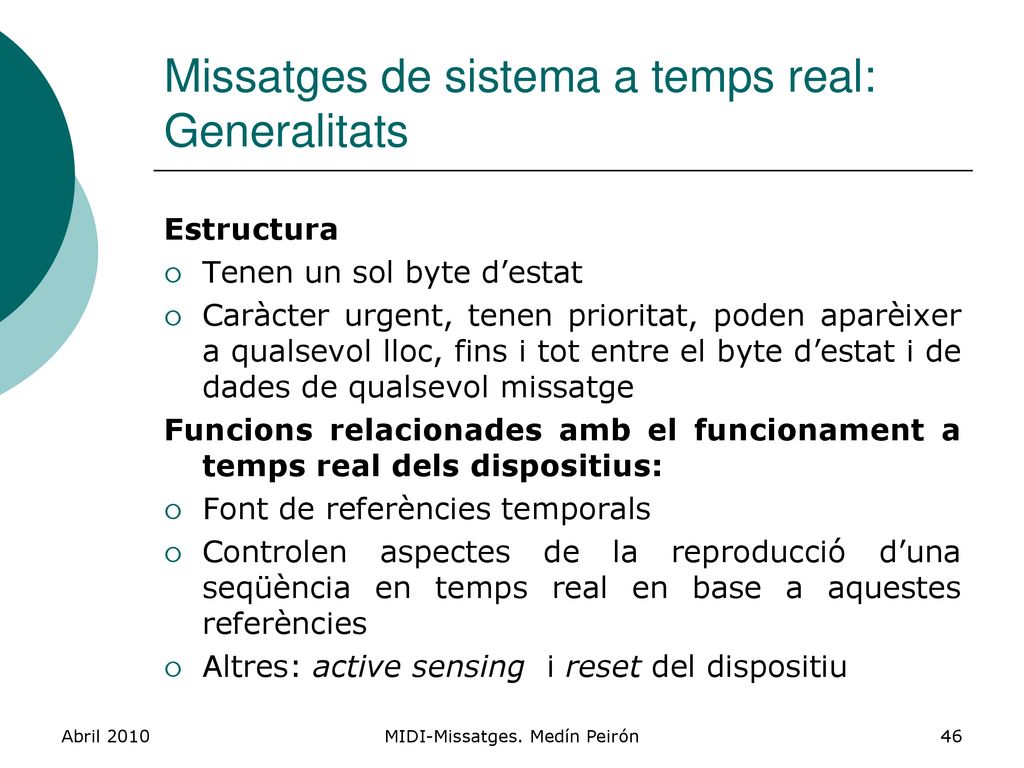

46 Missatges de sistema a temps real: Generalitats
Estructura Tenen un sol byte d’estat Caràcter urgent, tenen prioritat, poden aparèixer a qualsevol lloc, fins i tot entre el byte d’estat i de dades de qualsevol missatge Funcions relacionades amb el funcionament a temps real dels dispositius: Font de referències temporals Controlen aspectes de la reproducció d’una seqüència en temps real en base a aquestes referències Altres: active sensing i reset del dispositiu Abril 2010 MIDI-Missatges. Medín Peirón

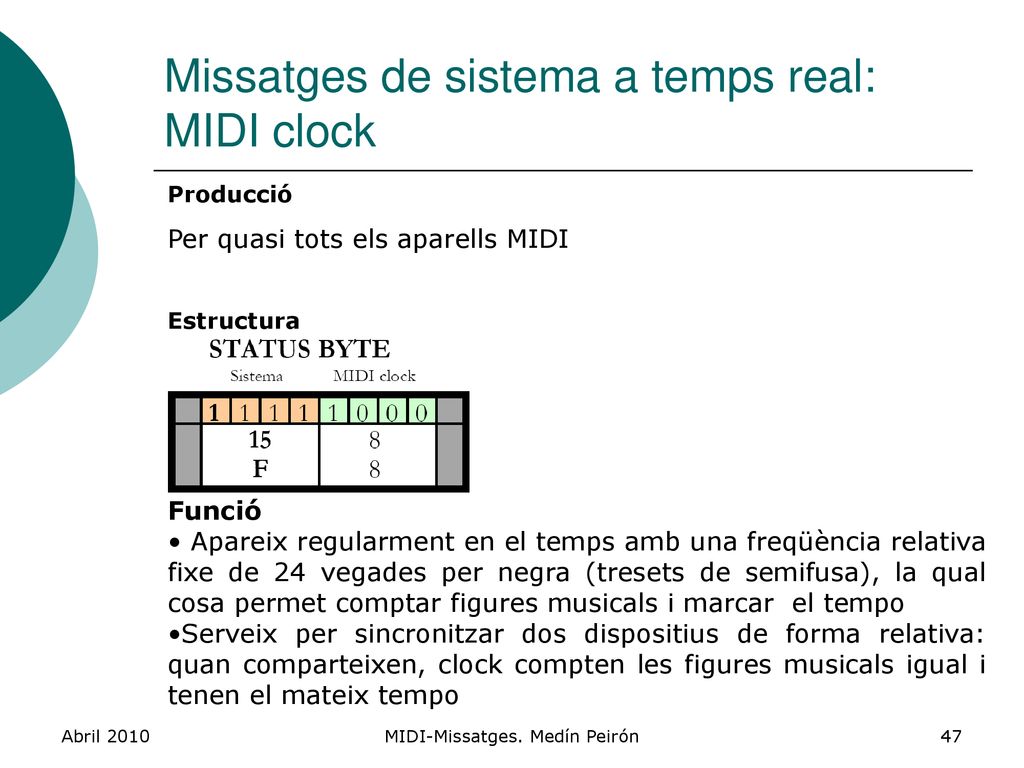

47 Missatges de sistema a temps real: MIDI clock
Producció Per quasi tots els aparells MIDI Estructura Funció Apareix regularment en el temps amb una freqüència relativa fixe de 24 vegades per negra (tresets de semifusa), la qual cosa permet comptar figures musicals i marcar el tempo Serveix per sincronitzar dos dispositius de forma relativa: quan comparteixen, clock compten les figures musicals igual i tenen el mateix tempo Abril 2010 MIDI-Missatges. Medín Peirón

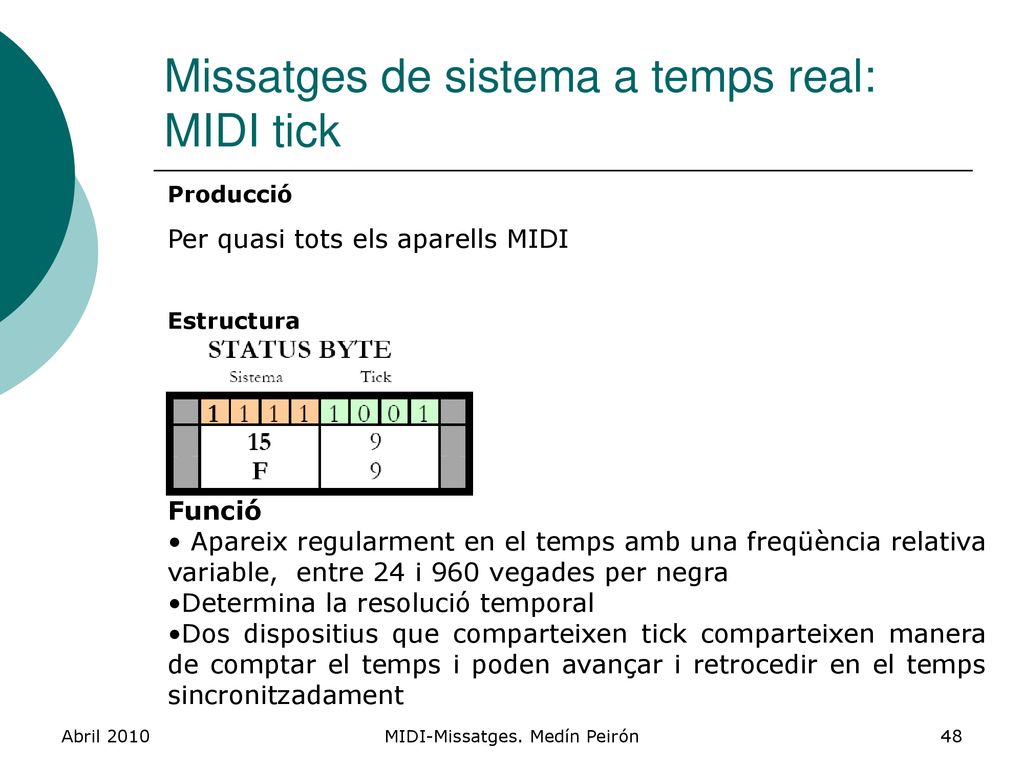

48 Missatges de sistema a temps real: MIDI tick
Producció Per quasi tots els aparells MIDI Estructura Funció Apareix regularment en el temps amb una freqüència relativa variable, entre 24 i 960 vegades per negra Determina la resolució temporal Dos dispositius que comparteixen tick comparteixen manera de comptar el temps i poden avançar i retrocedir en el temps sincronitzadament Abril 2010 MIDI-Missatges. Medín Peirón

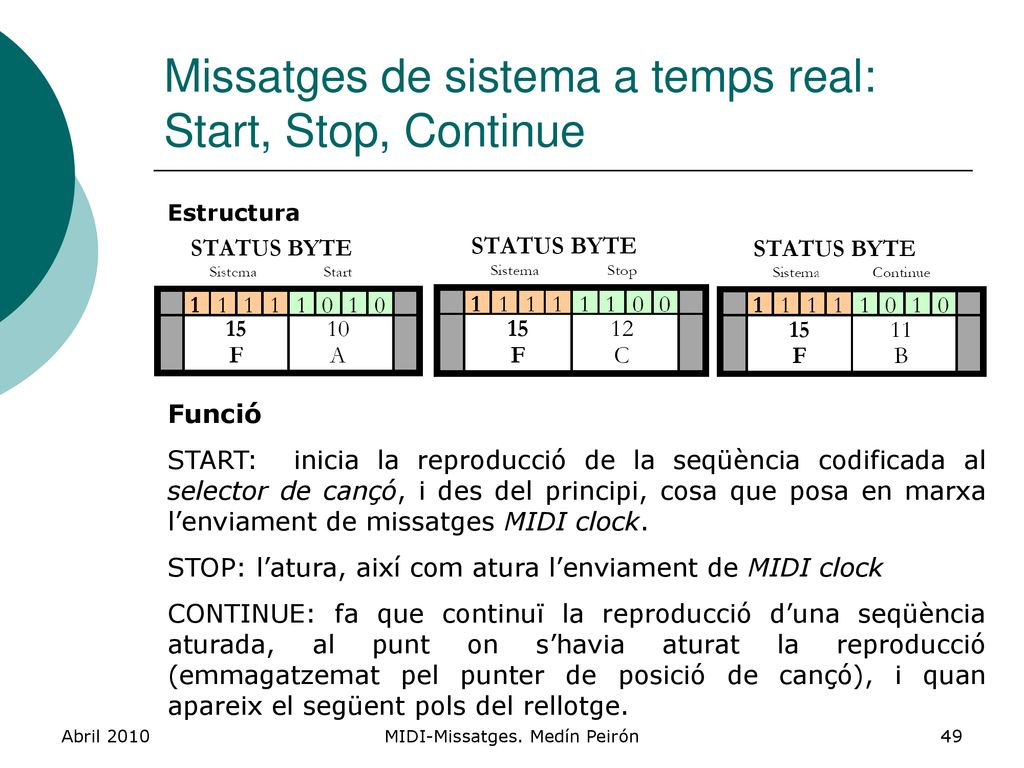

49 Missatges de sistema a temps real: Start, Stop, Continue
Estructura Funció START: inicia la reproducció de la seqüència codificada al selector de cançó, i des del principi, cosa que posa en marxa l’enviament de missatges MIDI clock. STOP: l’atura, així com atura l’enviament de MIDI clock CONTINUE: fa que continuï la reproducció d’una seqüència aturada, al punt on s’havia aturat la reproducció (emmagatzemat pel punter de posició de cançó), i quan apareix el següent pols del rellotge. Abril 2010 MIDI-Missatges. Medín Peirón

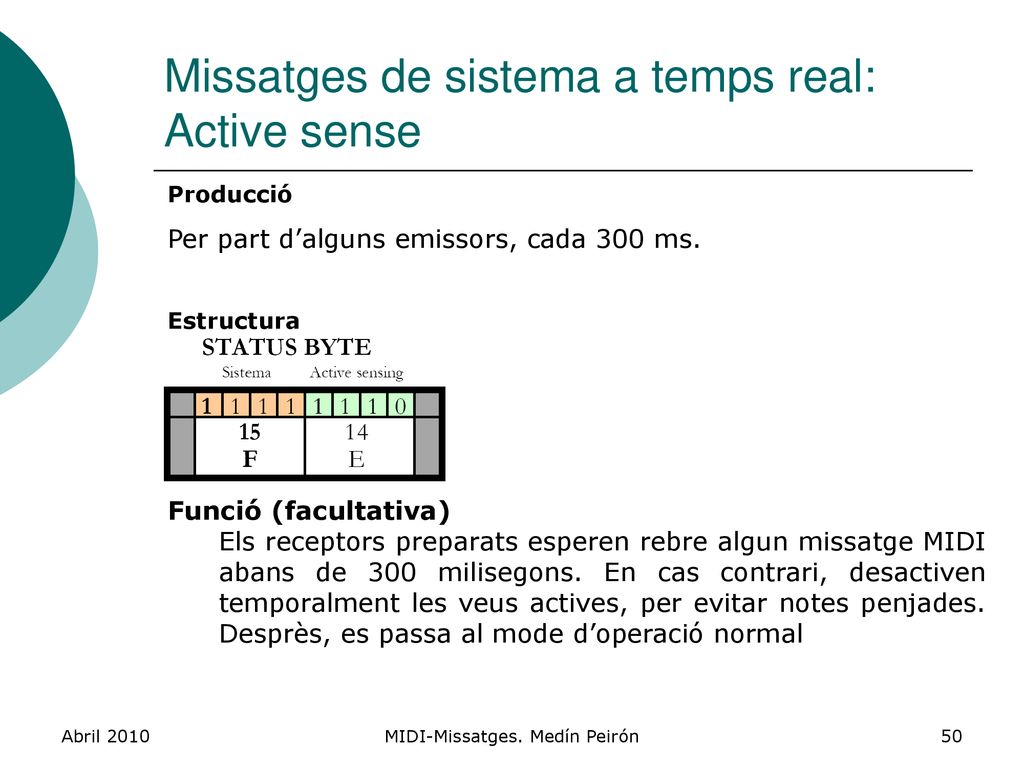

50 Missatges de sistema a temps real: Active sense
Producció Per part d’alguns emissors, cada 300 ms. Estructura Funció (facultativa) Els receptors preparats esperen rebre algun missatge MIDI abans de 300 milisegons. En cas contrari, desactiven temporalment les veus actives, per evitar notes penjades. Desprès, es passa al mode d’operació normal Abril 2010 MIDI-Missatges. Medín Peirón

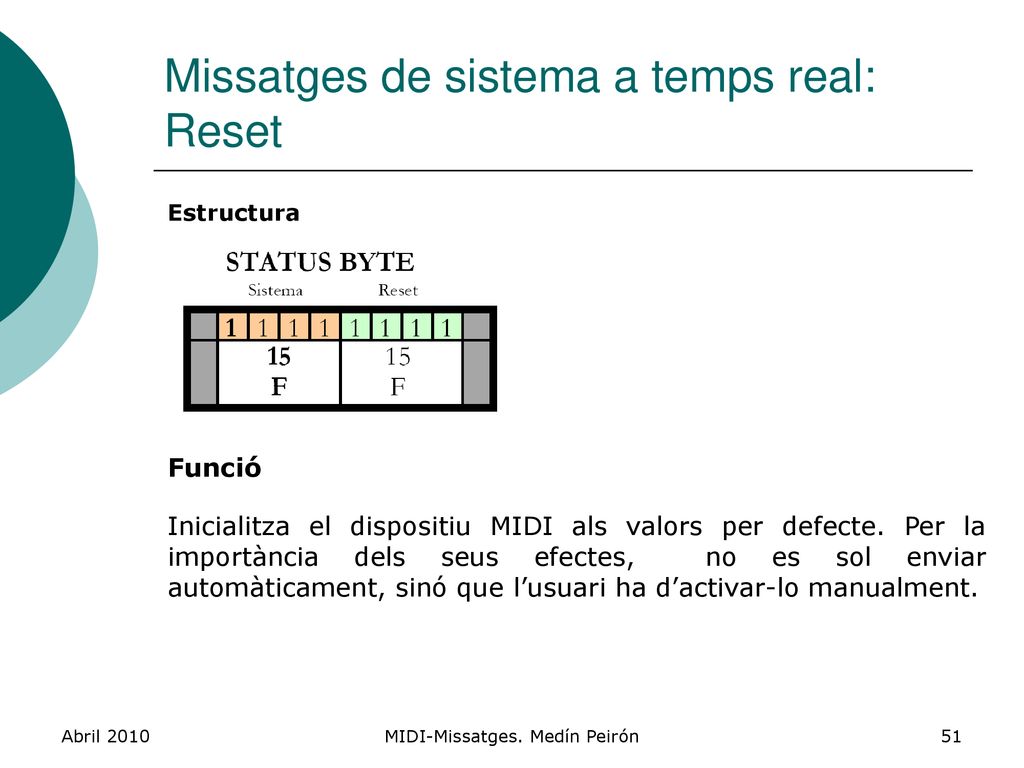

51 Missatges de sistema a temps real: Reset
Estructura Funció Inicialitza el dispositiu MIDI als valors per defecte. Per la importància dels seus efectes, no es sol enviar automàticament, sinó que l’usuari ha d’activar-lo manualment. Abril 2010 MIDI-Missatges. Medín Peirón

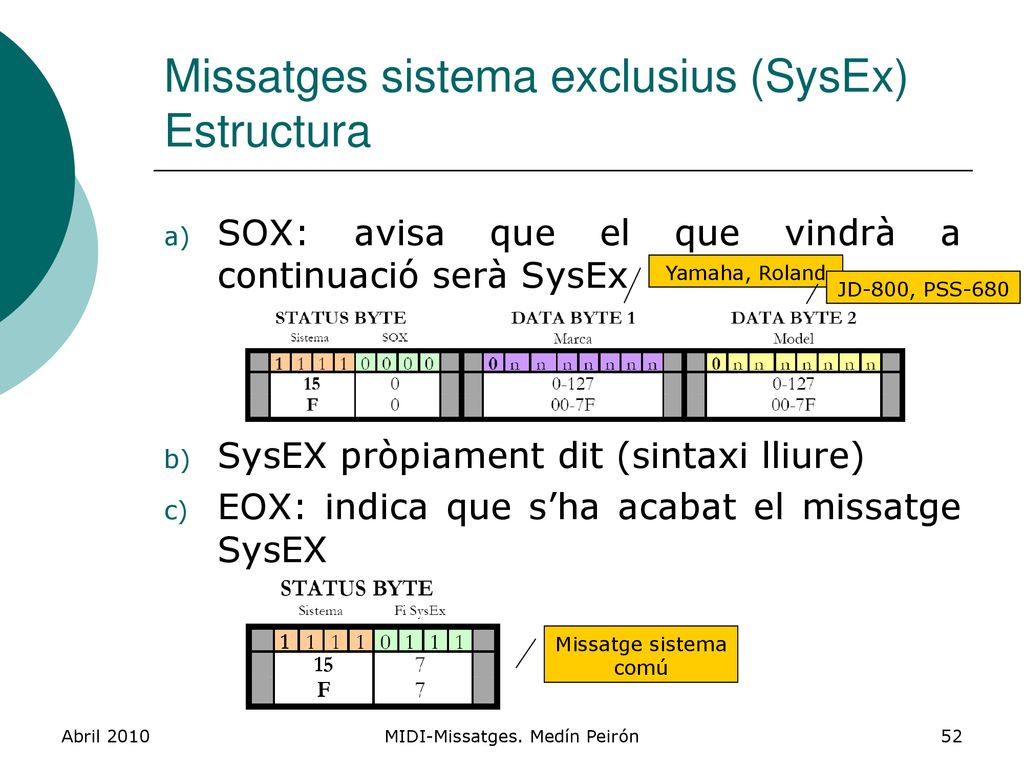

52 Missatges sistema exclusius (SysEx) Estructura
SOX: avisa que el que vindrà a continuació serà SysEx SysEX pròpiament dit (sintaxi lliure) EOX: indica que s’ha acabat el missatge SysEX Yamaha, Roland JD-800, PSS-680 Missatge sistema comú Abril 2010 MIDI-Missatges. Medín Peirón

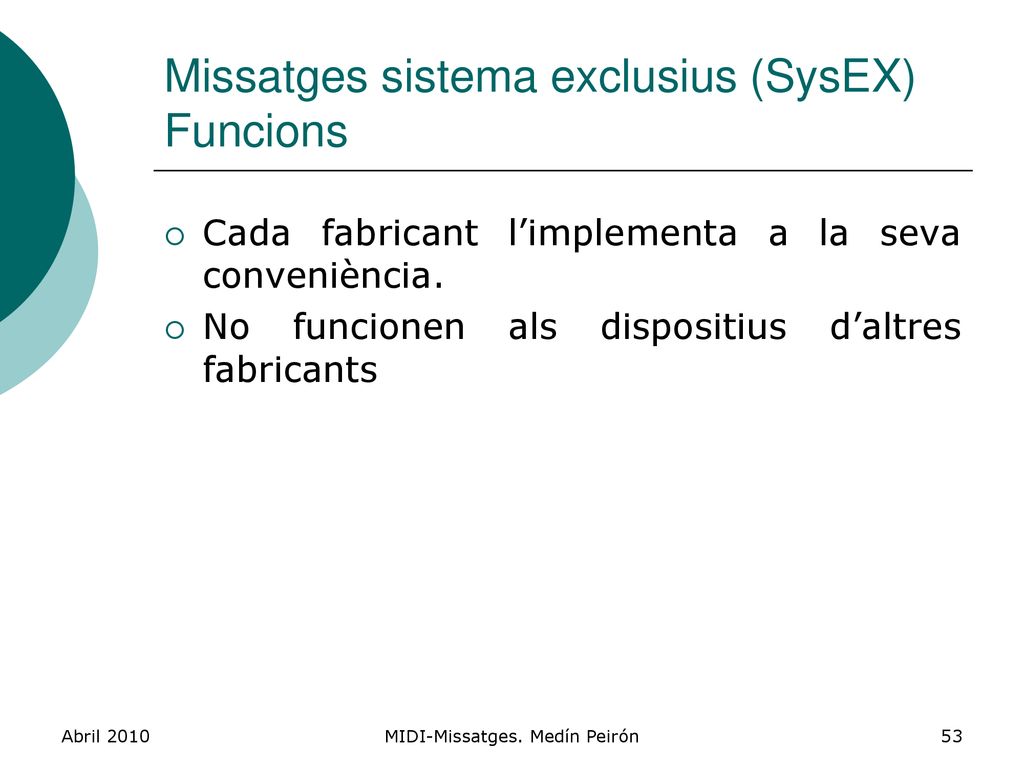

53 Missatges sistema exclusius (SysEX) Funcions
Cada fabricant l’implementa a la seva conveniència. No funcionen als dispositius d’altres fabricants Abril 2010 MIDI-Missatges. Medín Peirón
