1 Taller de Xarxes

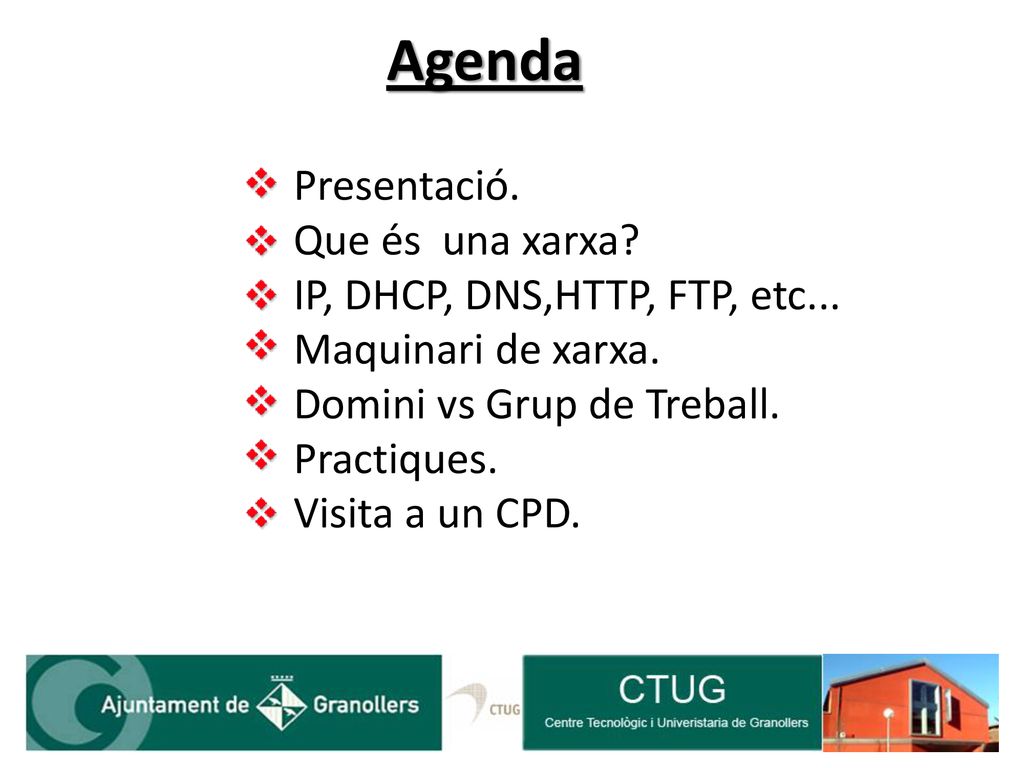

2 Agenda Presentació. Que és una xarxa? IP, DHCP, DNS,HTTP, FTP, etc...
Maquinari de xarxa. Domini vs Grup de Treball. Practiques. Visita a un CPD.

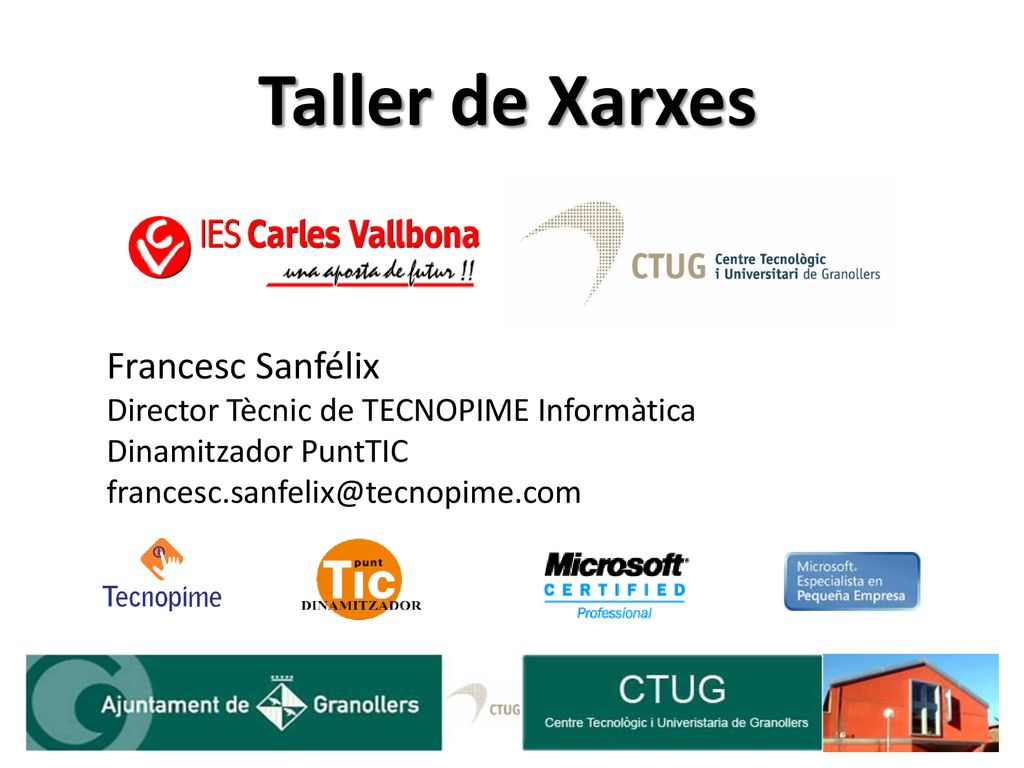

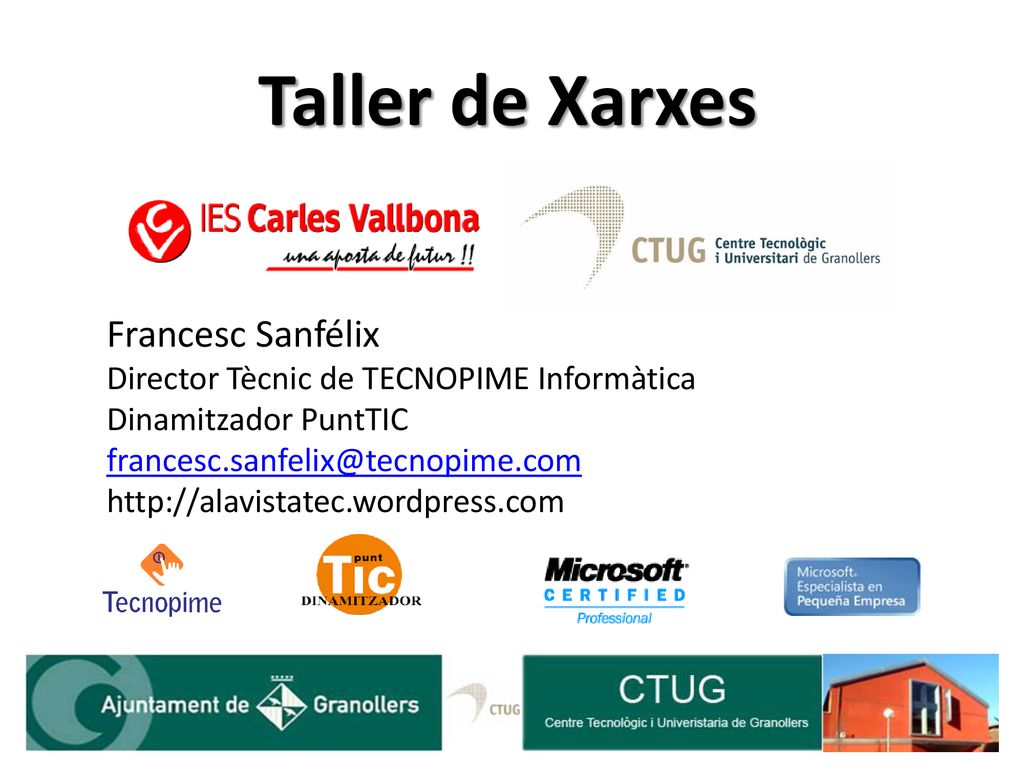

3 Taller de Xarxes Francesc Sanfélix
Director Tècnic de TECNOPIME Informàtica Dinamitzador PuntTIC

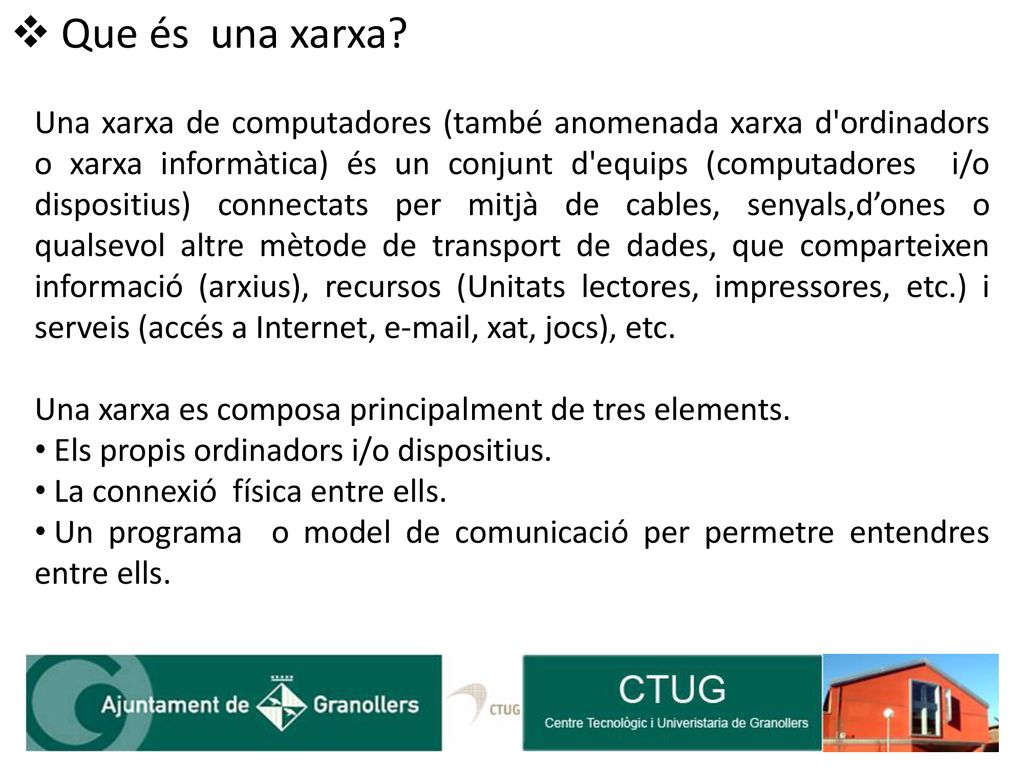

4 Que és una xarxa? Una xarxa de computadores (també anomenada xarxa d'ordinadors o xarxa informàtica) és un conjunt d'equips (computadores i/o dispositius) connectats per mitjà de cables, senyals,d’ones o qualsevol altre mètode de transport de dades, que comparteixen informació (arxius), recursos (Unitats lectores, impressores, etc.) i serveis (accés a Internet, , xat, jocs), etc. Una xarxa es composa principalment de tres elements. Els propis ordinadors i/o dispositius. La connexió física entre ells. Un programa o model de comunicació per permetre entendres entre ells.

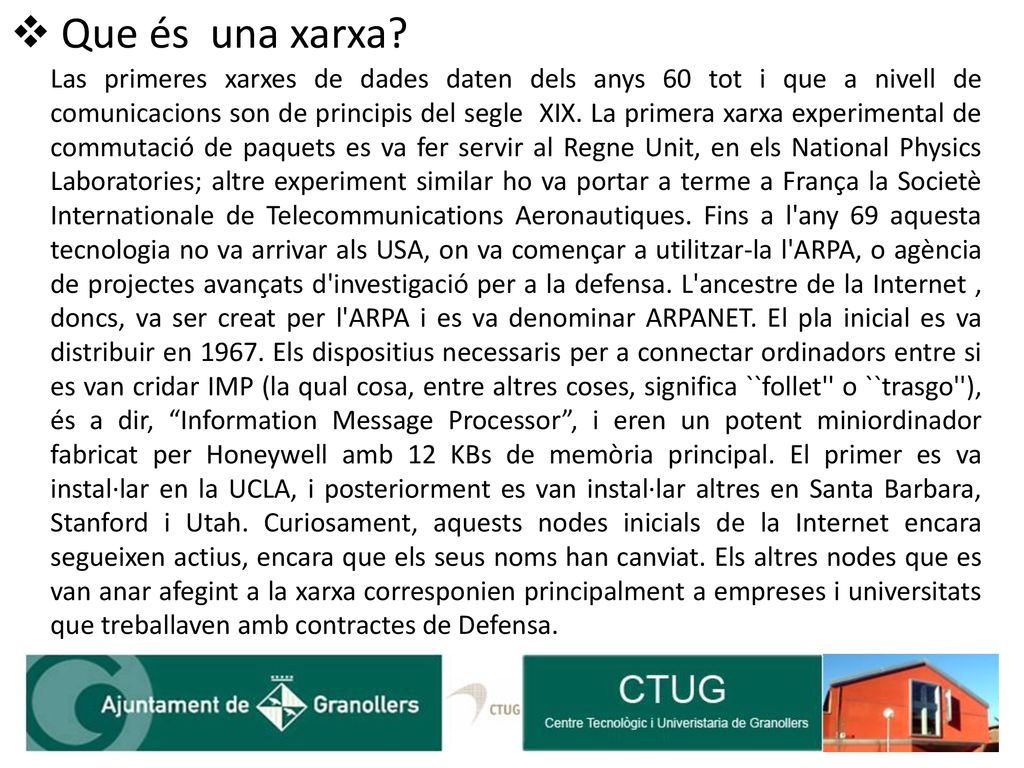

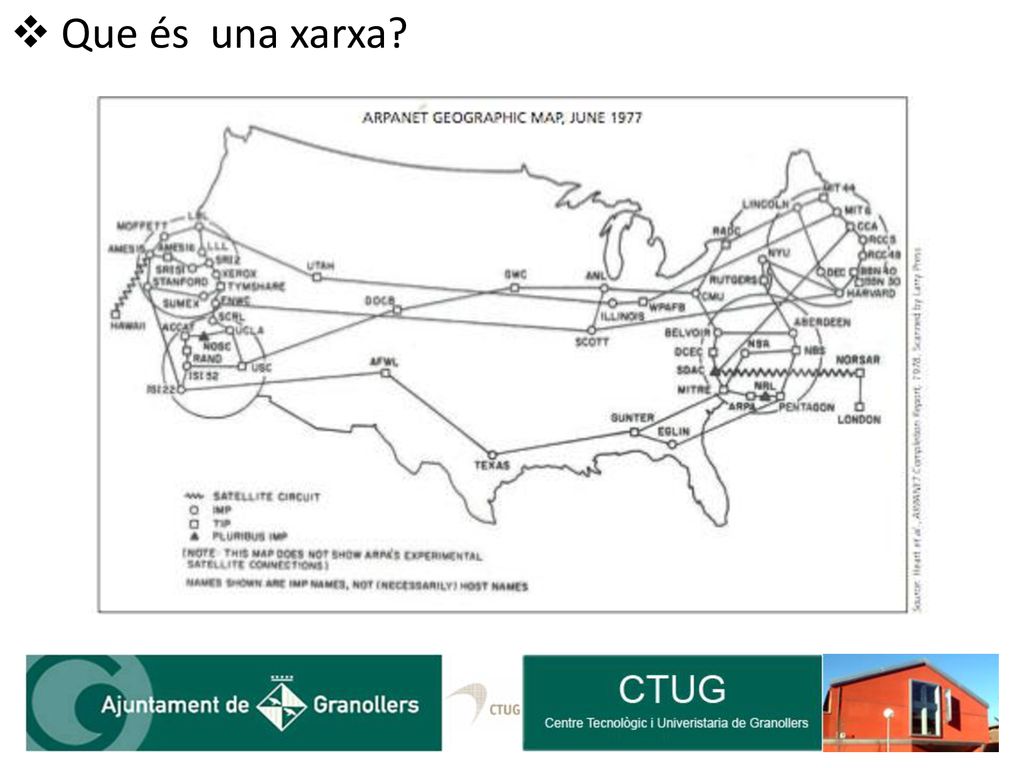

5 Que és una xarxa? Las primeres xarxes de dades daten dels anys 60 tot i que a nivell de comunicacions son de principis del segle XIX. La primera xarxa experimental de commutació de paquets es va fer servir al Regne Unit, en els National Physics Laboratories; altre experiment similar ho va portar a terme a França la Societè Internationale de Telecommunications Aeronautiques. Fins a l'any 69 aquesta tecnologia no va arrivar als USA, on va començar a utilitzar-la l'ARPA, o agència de projectes avançats d'investigació per a la defensa. L'ancestre de la Internet , doncs, va ser creat per l'ARPA i es va denominar ARPANET. El pla inicial es va distribuir en Els dispositius necessaris per a connectar ordinadors entre si es van cridar IMP (la qual cosa, entre altres coses, significa ``follet'' o ``trasgo''), és a dir, “Information Message Processor”, i eren un potent miniordinador fabricat per Honeywell amb 12 KBs de memòria principal. El primer es va instal·lar en la UCLA, i posteriorment es van instal·lar altres en Santa Barbara, Stanford i Utah. Curiosament, aquests nodes inicials de la Internet encara segueixen actius, encara que els seus noms han canviat. Els altres nodes que es van anar afegint a la xarxa corresponien principalment a empreses i universitats que treballaven amb contractes de Defensa.

6 Que és una xarxa?

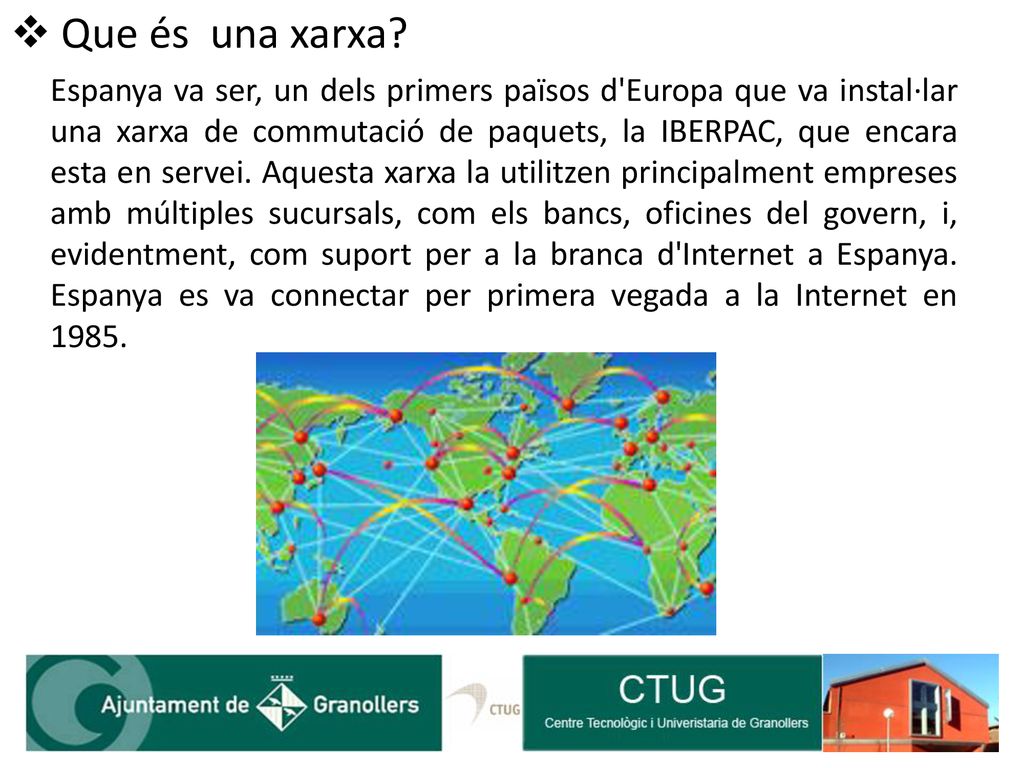

7 Que és una xarxa? Espanya va ser, un dels primers països d'Europa que va instal·lar una xarxa de commutació de paquets, la IBERPAC, que encara esta en servei. Aquesta xarxa la utilitzen principalment empreses amb múltiples sucursals, com els bancs, oficines del govern, i, evidentment, com suport per a la branca d'Internet a Espanya. Espanya es va connectar per primera vegada a la Internet en 1985.

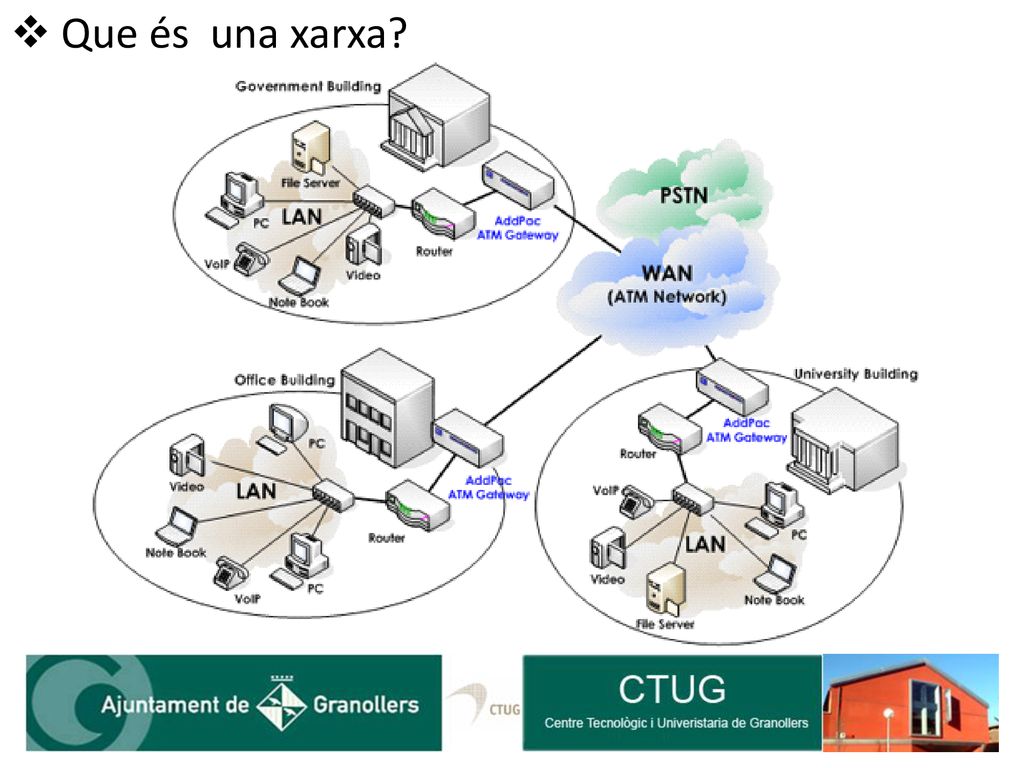

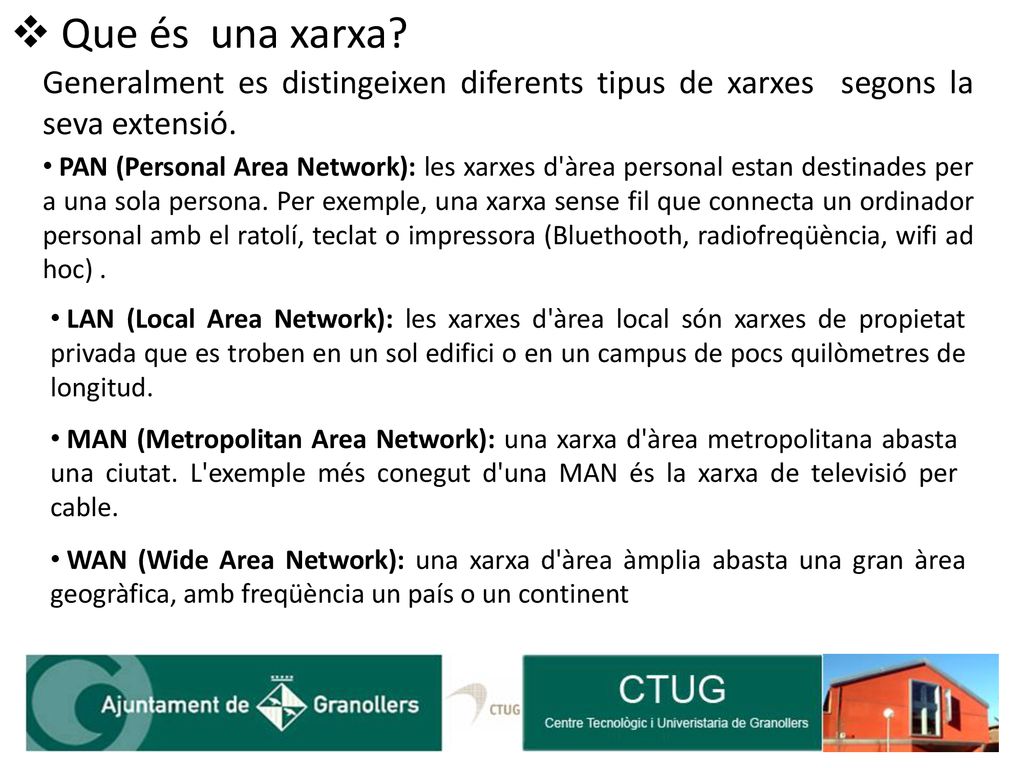

8 Que és una xarxa? Generalment es distingeixen diferents tipus de xarxes segons la seva extensió. PAN (Personal Area Network): les xarxes d'àrea personal estan destinades per a una sola persona. Per exemple, una xarxa sense fil que connecta un ordinador personal amb el ratolí, teclat o impressora (Bluethooth, radiofreqüència, wifi ad hoc) . LAN (Local Area Network): les xarxes d'àrea local són xarxes de propietat privada que es troben en un sol edifici o en un campus de pocs quilòmetres de longitud. MAN (Metropolitan Area Network): una xarxa d'àrea metropolitana abasta una ciutat. L'exemple més conegut d'una MAN és la xarxa de televisió per cable. WAN (Wide Area Network): una xarxa d'àrea àmplia abasta una gran àrea geogràfica, amb freqüència un país o un continent

9 Que és una xarxa?

10 Que és una xarxa?

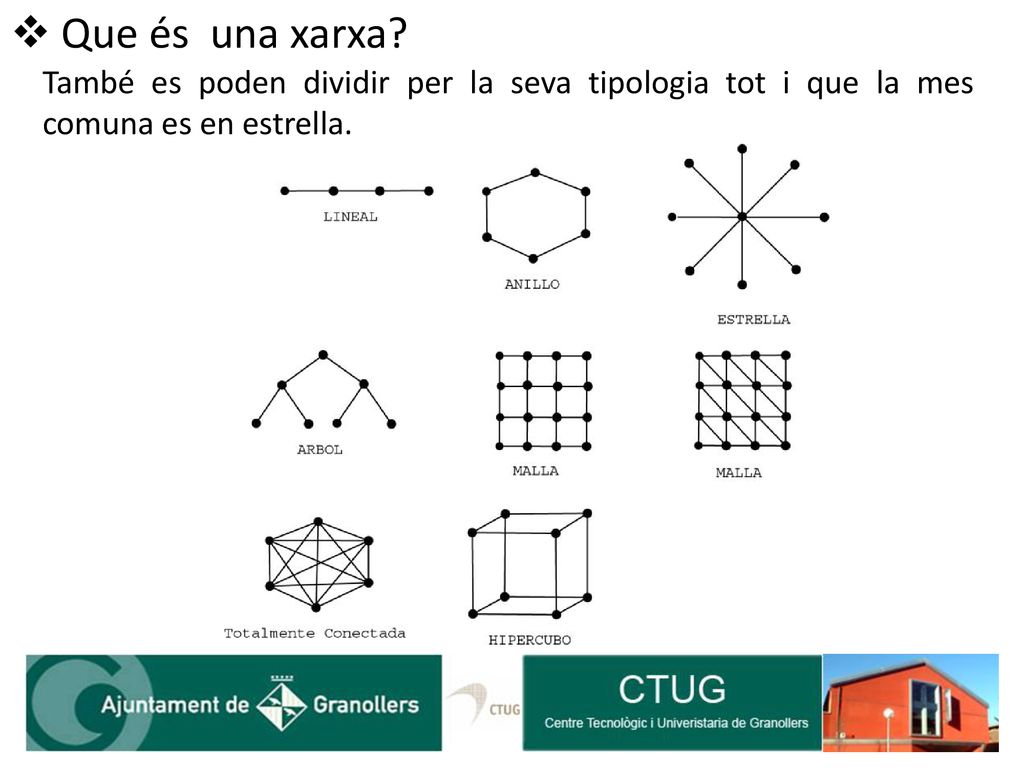

11 Que és una xarxa? També es poden dividir per la seva tipologia tot i que la mes comuna es en estrella.

12 Que és una xarxa? OSI - TCP/IP (RFC).

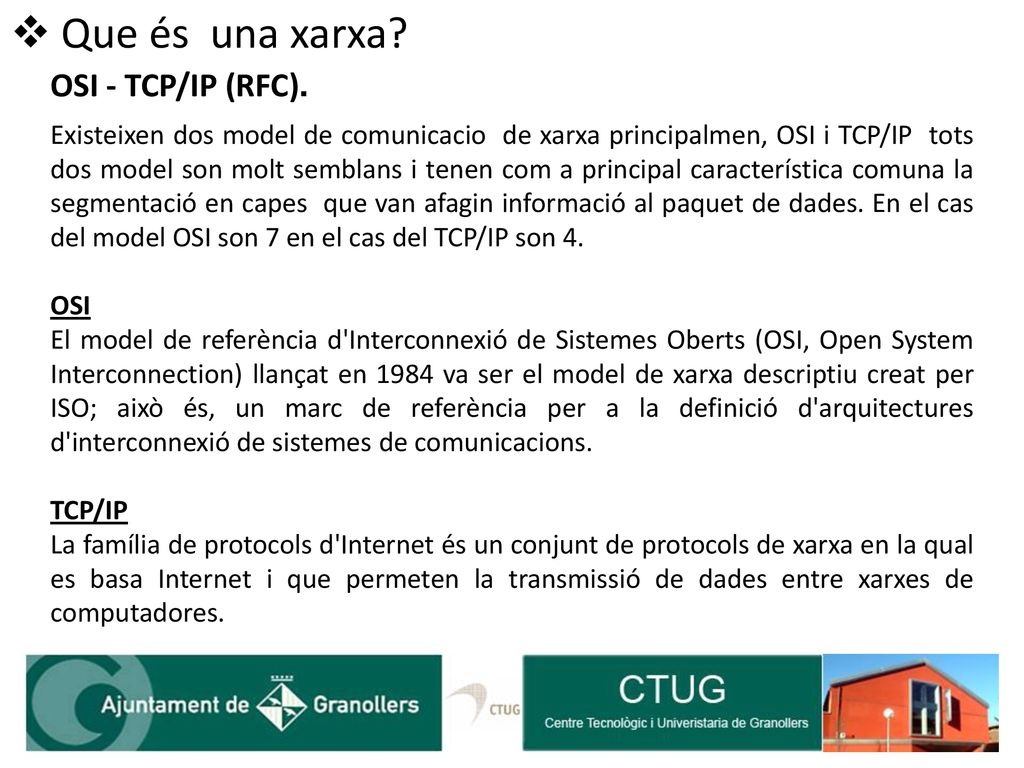

Existeixen dos model de comunicacio de xarxa principalmen, OSI i TCP/IP tots dos model son molt semblans i tenen com a principal característica comuna la segmentació en capes que van afagin informació al paquet de dades. En el cas del model OSI son 7 en el cas del TCP/IP son 4. OSI El model de referència d'Interconnexió de Sistemes Oberts (OSI, Open System Interconnection) llançat en 1984 va ser el model de xarxa descriptiu creat per ISO; això és, un marc de referència per a la definició d'arquitectures d'interconnexió de sistemes de comunicacions. TCP/IP La família de protocols d'Internet és un conjunt de protocols de xarxa en la qual es basa Internet i que permeten la transmissió de dades entre xarxes de computadores.

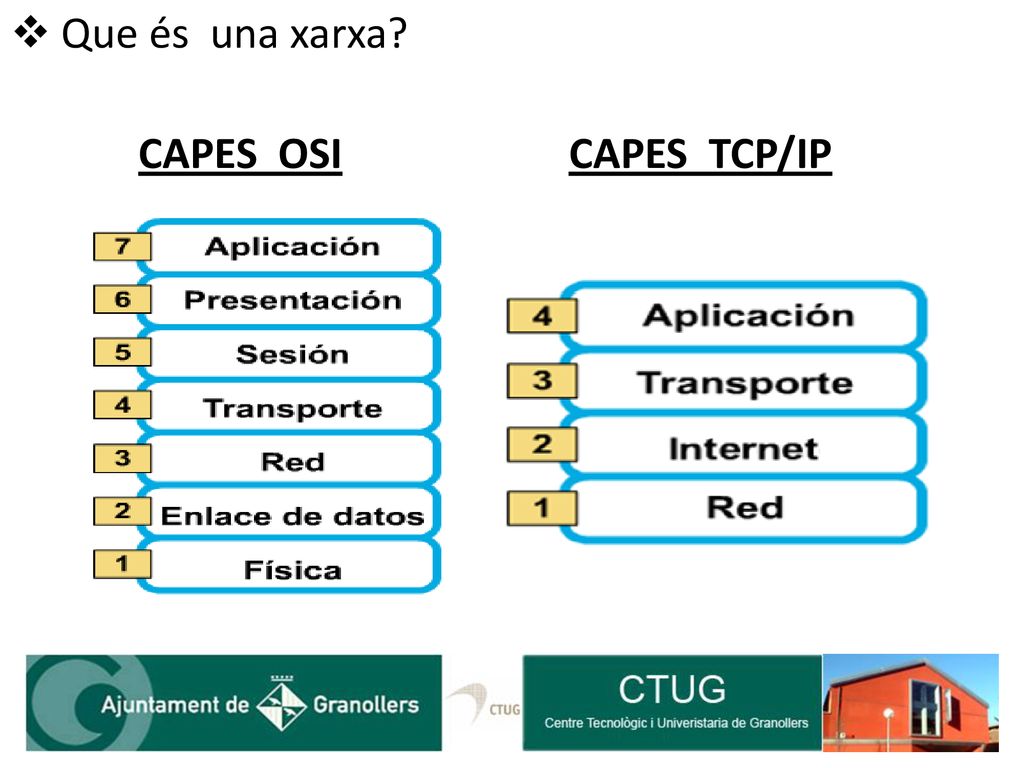

13 Que és una xarxa? CAPES OSI CAPES TCP/IP

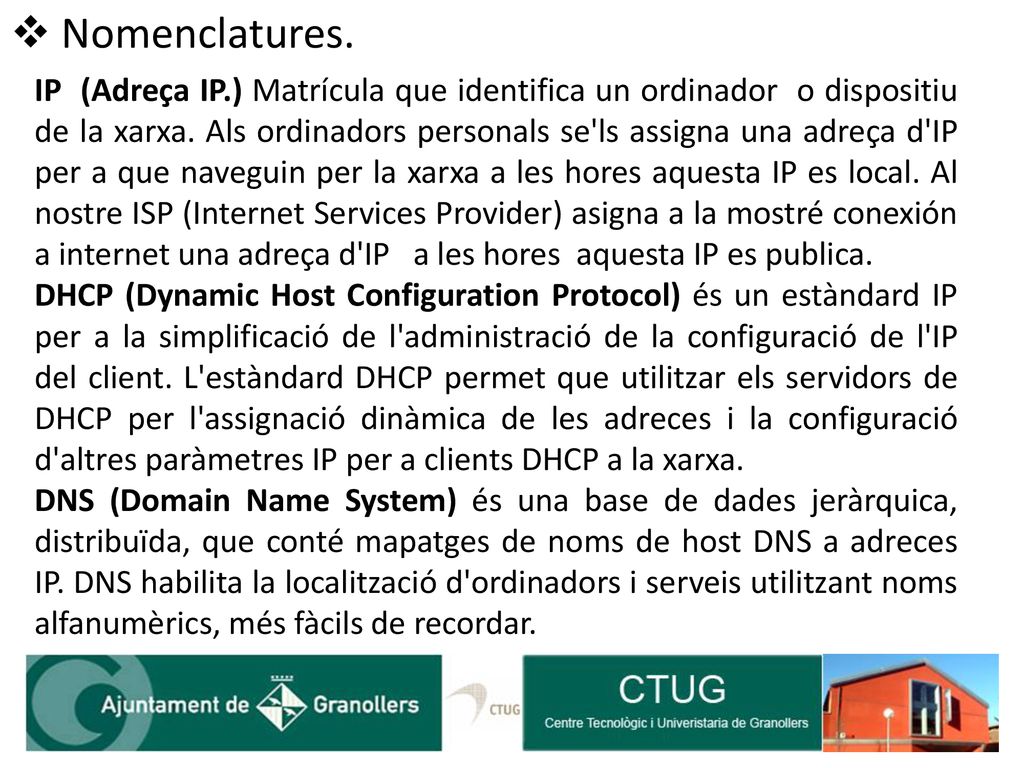

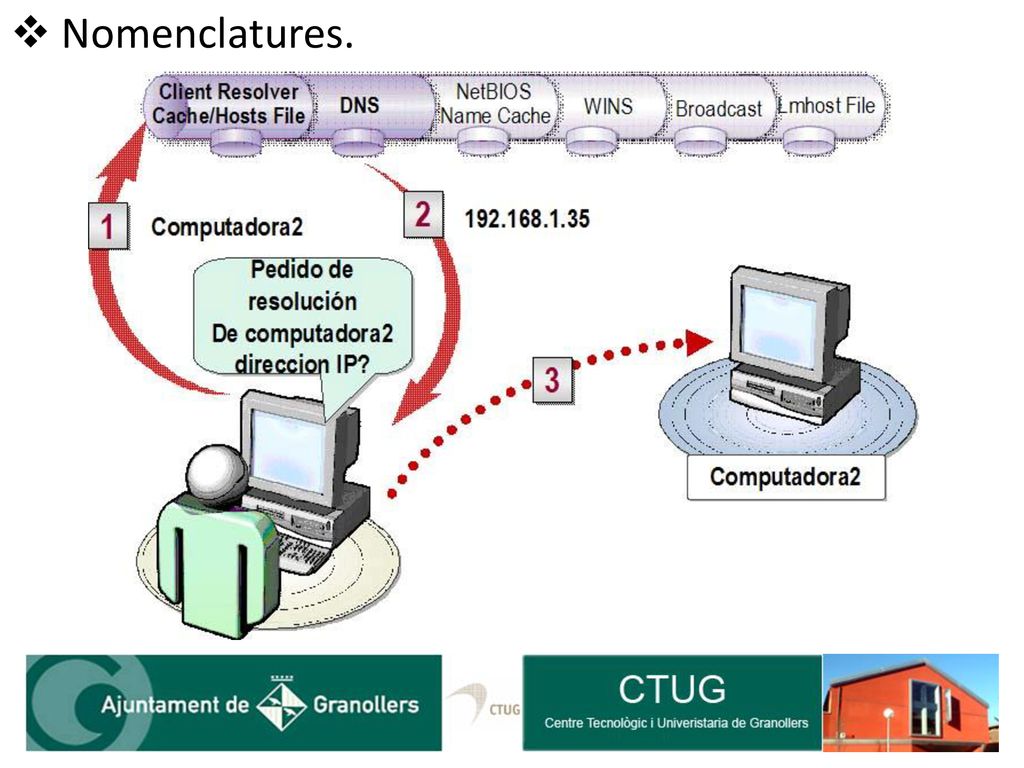

14 Nomenclatures. IP (Adreça IP.) Matrícula que identifica un ordinador o dispositiu de la xarxa. Als ordinadors personals se'ls assigna una adreça d'IP per a que naveguin per la xarxa a les hores aquesta IP es local. Al nostre ISP (Internet Services Provider) asigna a la mostré conexión a internet una adreça d'IP a les hores aquesta IP es publica. DHCP (Dynamic Host Configuration Protocol) és un estàndard IP per a la simplificació de l'administració de la configuració de l'IP del client. L'estàndard DHCP permet que utilitzar els servidors de DHCP per l'assignació dinàmica de les adreces i la configuració d'altres paràmetres IP per a clients DHCP a la xarxa. DNS (Domain Name System) és una base de dades jeràrquica, distribuïda, que conté mapatges de noms de host DNS a adreces IP. DNS habilita la localització d'ordinadors i serveis utilitzant noms alfanumèrics, més fàcils de recordar.

15 Nomenclatures.

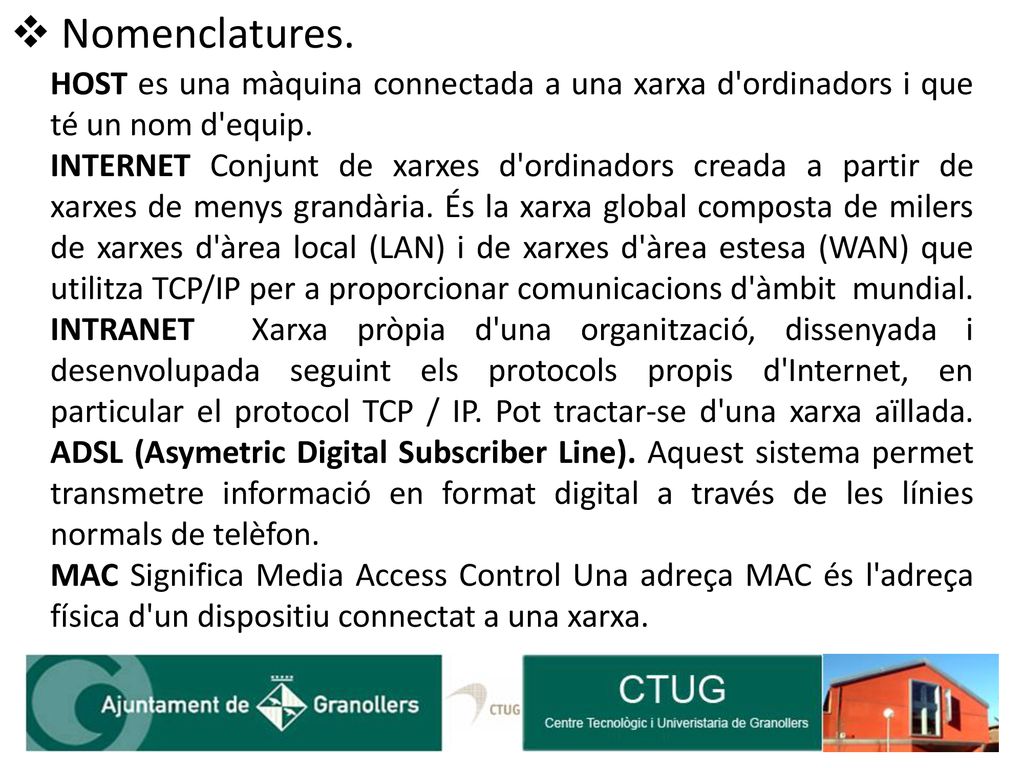

16 Nomenclatures. HOST es una màquina connectada a una xarxa d'ordinadors i que té un nom d'equip. INTERNET Conjunt de xarxes d'ordinadors creada a partir de xarxes de menys grandària. És la xarxa global composta de milers de xarxes d'àrea local (LAN) i de xarxes d'àrea estesa (WAN) que utilitza TCP/IP per a proporcionar comunicacions d'àmbit mundial. INTRANET Xarxa pròpia d'una organització, dissenyada i desenvolupada seguint els protocols propis d'Internet, en particular el protocol TCP / IP. Pot tractar-se d'una xarxa aïllada. ADSL (Asymetric Digital Subscriber Line). Aquest sistema permet transmetre informació en format digital a través de les línies normals de telèfon. MAC Significa Media Access Control Una adreça MAC és l'adreça física d'un dispositiu connectat a una xarxa.

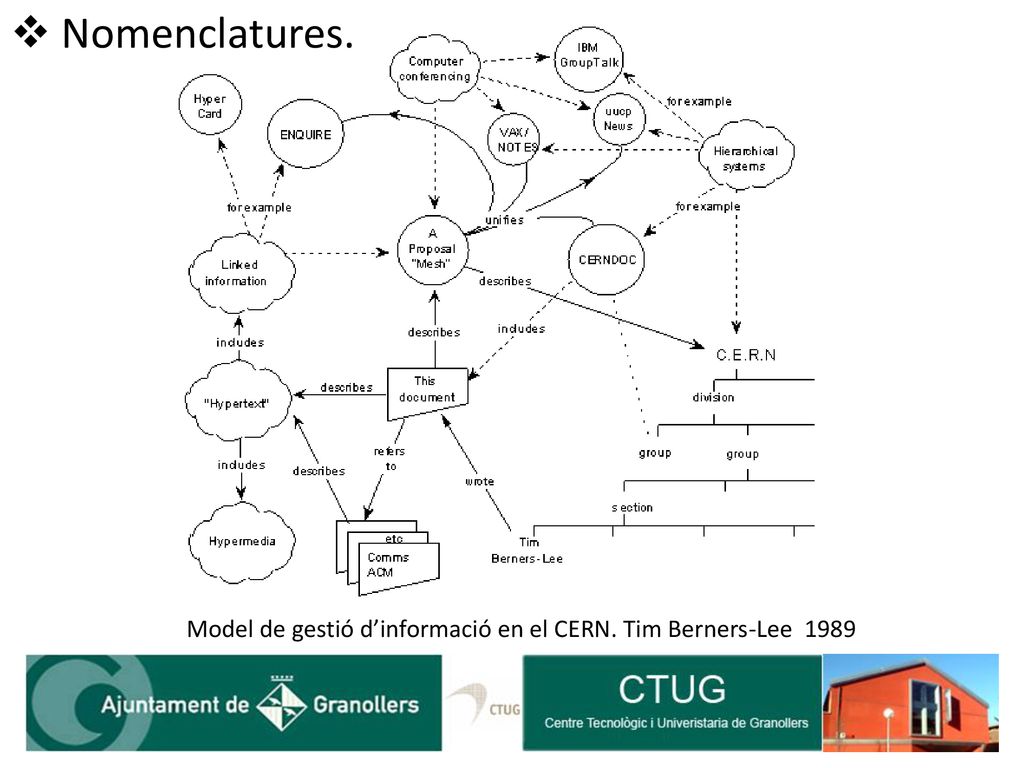

17 Nomenclatures. Model de gestió d’informació en el CERN. Tim Berners-Lee 1989

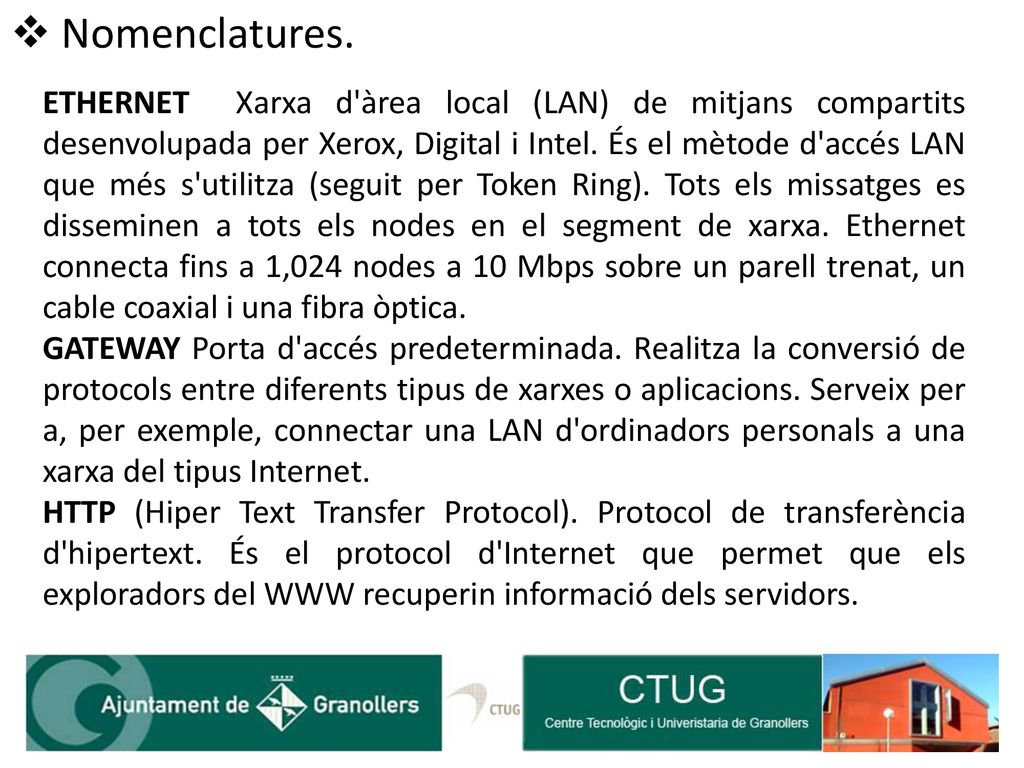

18 Nomenclatures. ETHERNET Xarxa d'àrea local (LAN) de mitjans compartits desenvolupada per Xerox, Digital i Intel. És el mètode d'accés LAN que més s'utilitza (seguit per Token Ring). Tots els missatges es disseminen a tots els nodes en el segment de xarxa. Ethernet connecta fins a 1,024 nodes a 10 Mbps sobre un parell trenat, un cable coaxial i una fibra òptica. GATEWAY Porta d'accés predeterminada. Realitza la conversió de protocols entre diferents tipus de xarxes o aplicacions. Serveix per a, per exemple, connectar una LAN d'ordinadors personals a una xarxa del tipus Internet. HTTP (Hiper Text Transfer Protocol). Protocol de transferència d'hipertext. És el protocol d'Internet que permet que els exploradors del WWW recuperin informació dels servidors.

19 Nomenclatures.

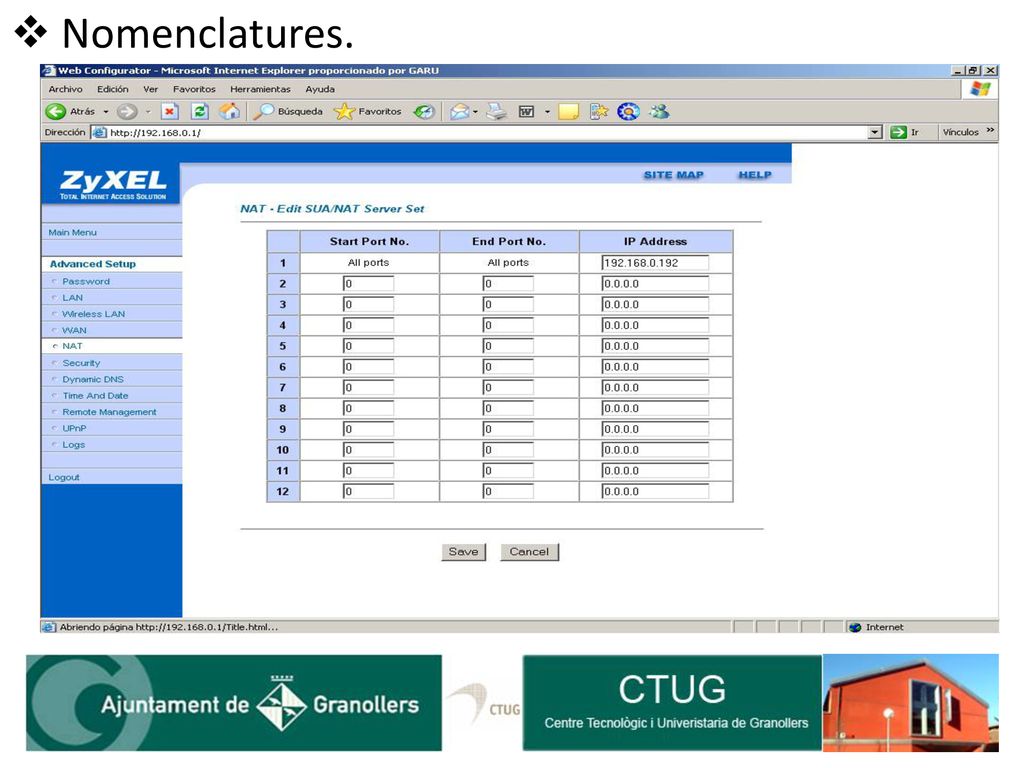

20 Nomenclatures. FTP (File Transfer Protocol), el nom del protocol estàndard de transferència de fitxers. La seva missió és permetre als usuaris rebre i enviar fitxers de totes les màquines que siguin servidors FTP. L'usuari ha de disposar del programari que permeti fer la transferència (actualment tots els navegadors, ja disposen d'aquest programari per rebre fitxers). NAT (Network Address Translation) Traducció d'Adreces de Xarxa Canvia les adreces IP a la capçalera IP. Permet connectar amb una sola direcció pública una sèrie de màquines a Internet. També es fa servir com a mesura de seguretat, per controlar el tràfic intercanviat pels usuaris amb l'exterior (Tallafocs). PROXY És un programa que realitza la tasca de router, utilitzat en xarxes locals, la seva funció és similar a la d'un router.

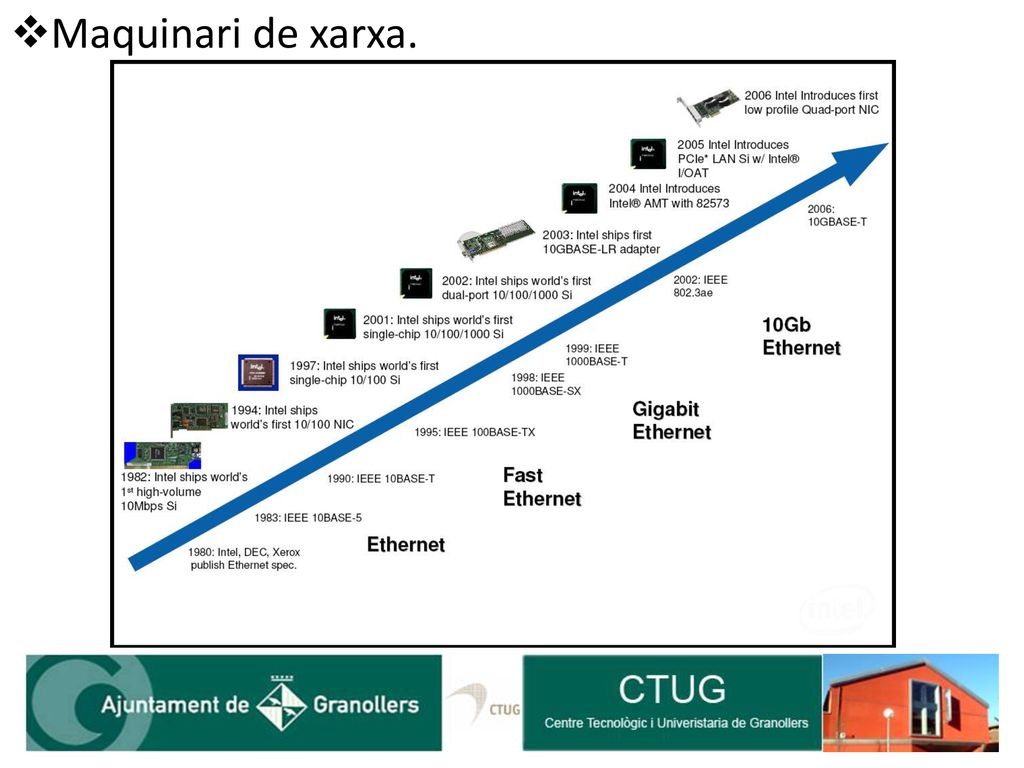

21 Maquinari de xarxa. NIC – Tarjeta de Red

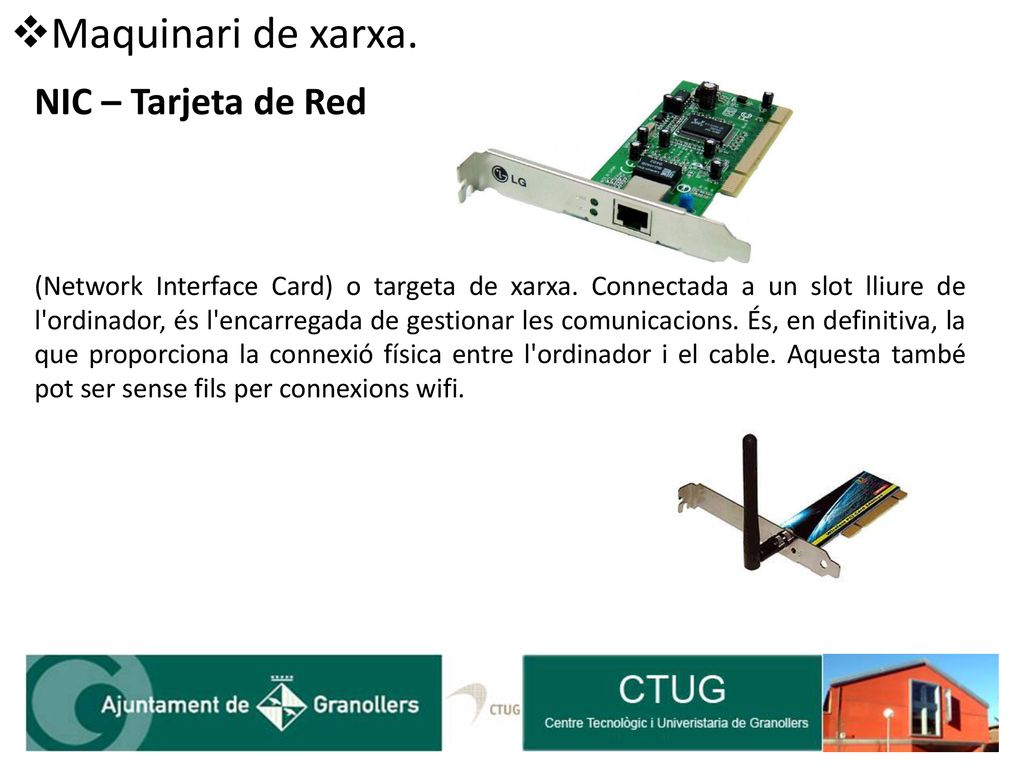

(Network Interface Card) o targeta de xarxa. Connectada a un slot lliure de l'ordinador, és l'encarregada de gestionar les comunicacions. És, en definitiva, la que proporciona la connexió física entre l'ordinador i el cable. Aquesta també pot ser sense fils per connexions wifi.

22 Maquinari de xarxa.

23 Maquinari de xarxa. Switch - Conmutador Router - Enrutador

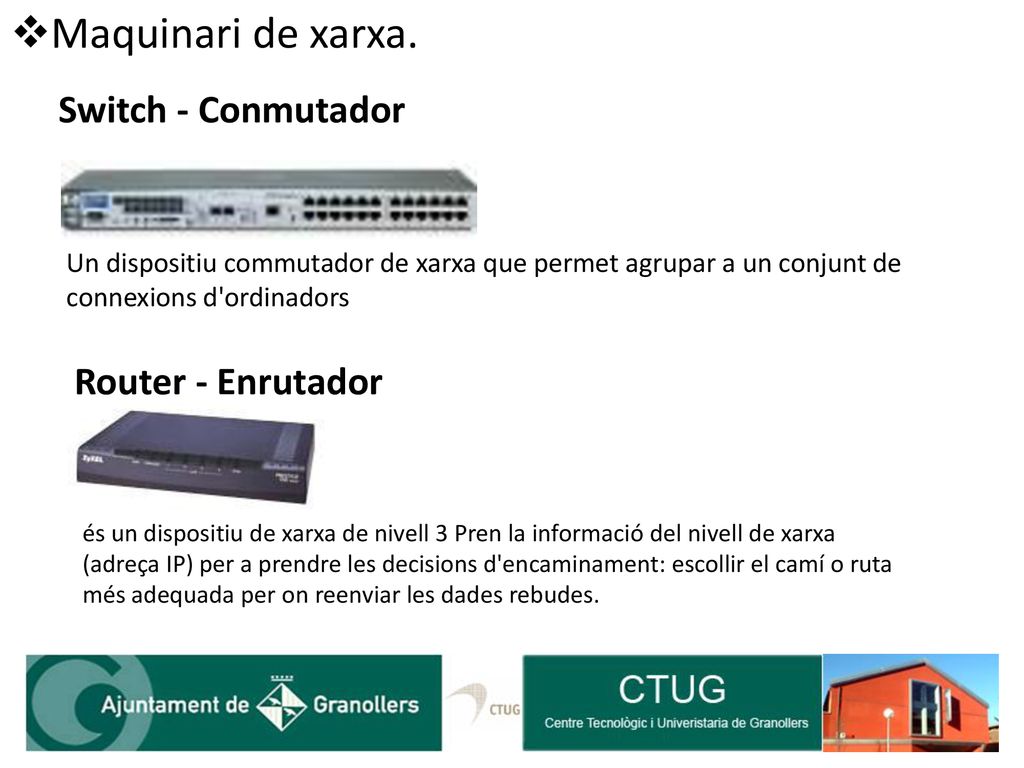

Un dispositiu commutador de xarxa que permet agrupar a un conjunt de connexions d'ordinadors Router - Enrutador és un dispositiu de xarxa de nivell 3 Pren la informació del nivell de xarxa (adreça IP) per a prendre les decisions d'encaminament: escollir el camí o ruta més adequada per on reenviar les dades rebudes.

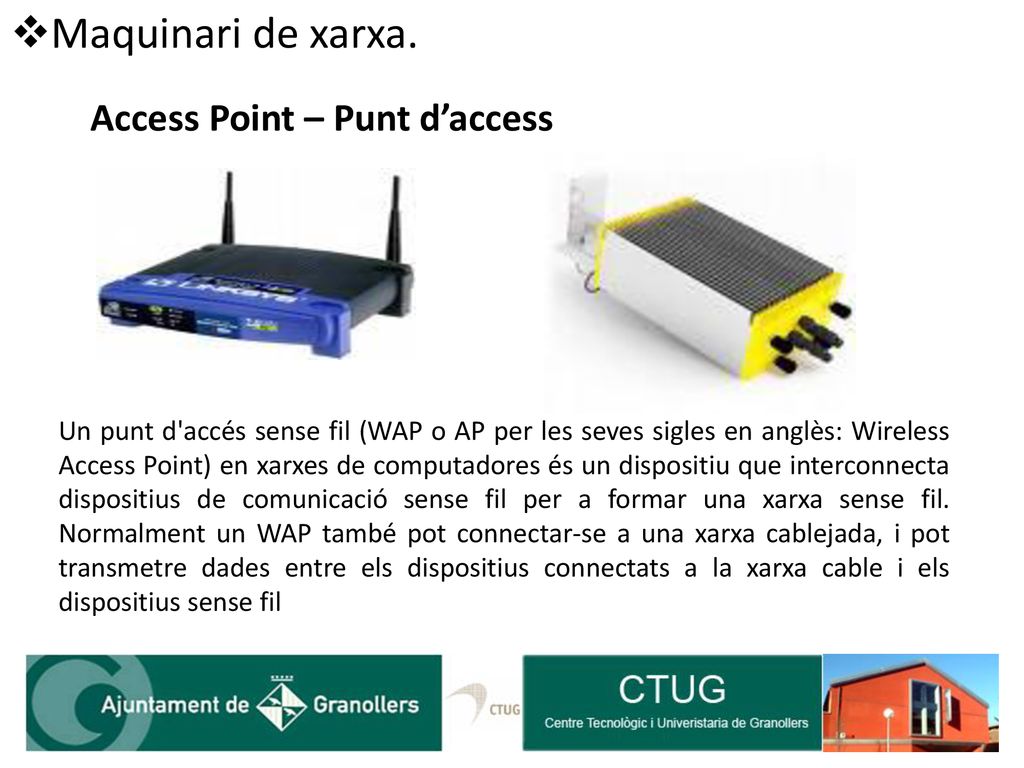

24 Maquinari de xarxa. Access Point – Punt d’access
Un punt d'accés sense fil (WAP o AP per les seves sigles en anglès: Wireless Access Point) en xarxes de computadores és un dispositiu que interconnecta dispositius de comunicació sense fil per a formar una xarxa sense fil. Normalment un WAP també pot connectar-se a una xarxa cablejada, i pot transmetre dades entre els dispositius connectats a la xarxa cable i els dispositius sense fil

25 Maquinari de xarxa. Cablejat

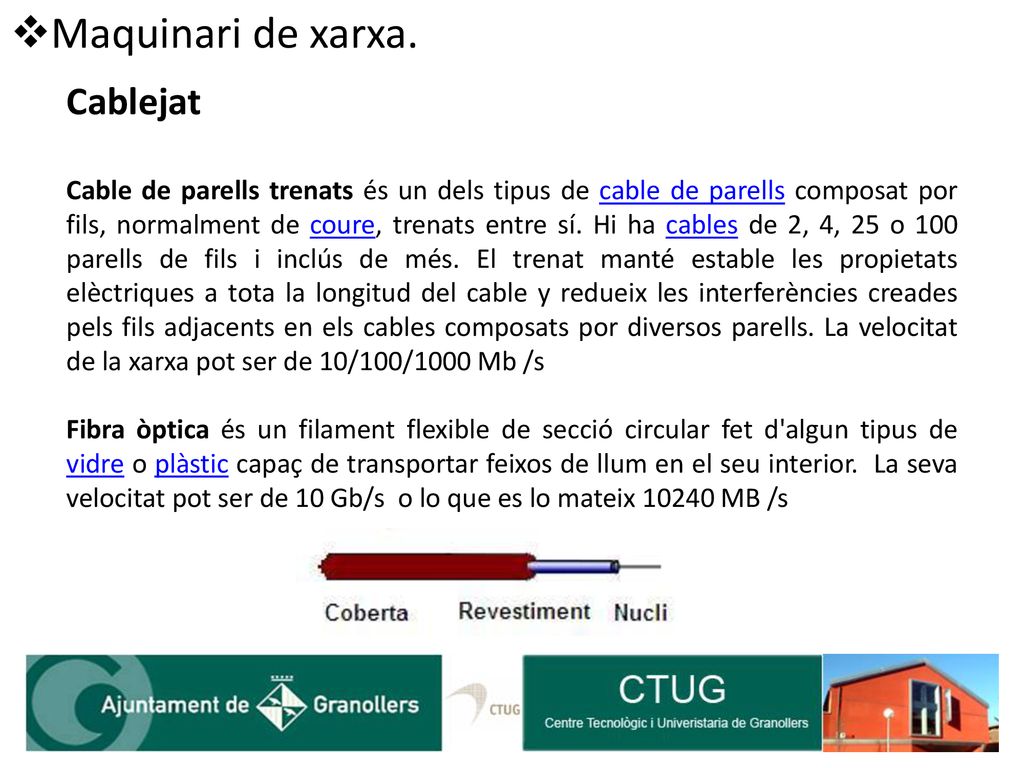

Cable de parells trenats és un dels tipus de cable de parells composat por fils, normalment de coure, trenats entre sí. Hi ha cables de 2, 4, 25 o 100 parells de fils i inclús de més. El trenat manté estable les propietats elèctriques a tota la longitud del cable y redueix les interferències creades pels fils adjacents en els cables composats por diversos parells. La velocitat de la xarxa pot ser de 10/100/1000 Mb /s Fibra òptica és un filament flexible de secció circular fet d'algun tipus de vidre o plàstic capaç de transportar feixos de llum en el seu interior. La seva velocitat pot ser de 10 Gb/s o lo que es lo mateix MB /s

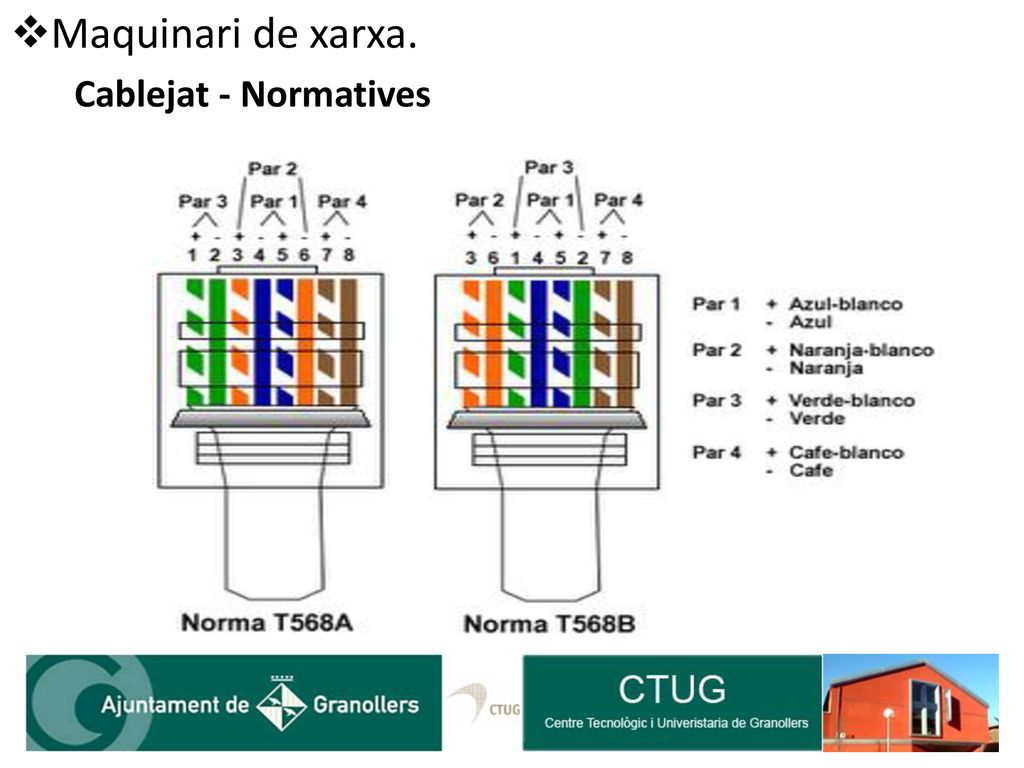

26 Maquinari de xarxa. Cablejat - Normatives

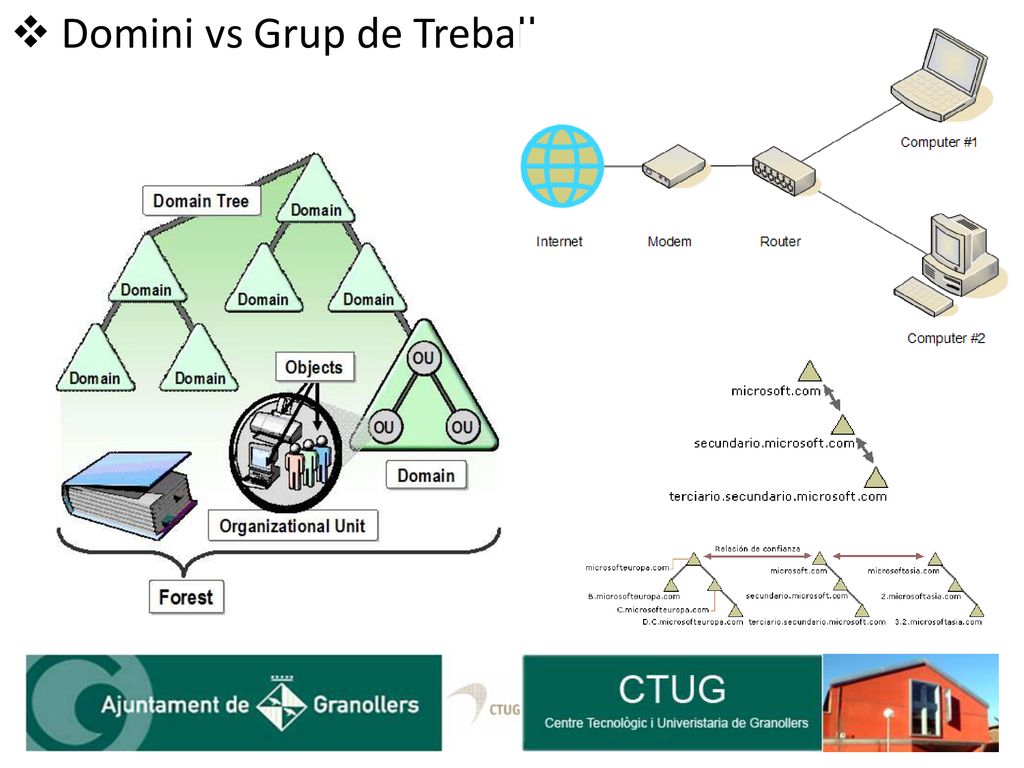

27 Domini vs Grup de Treball.

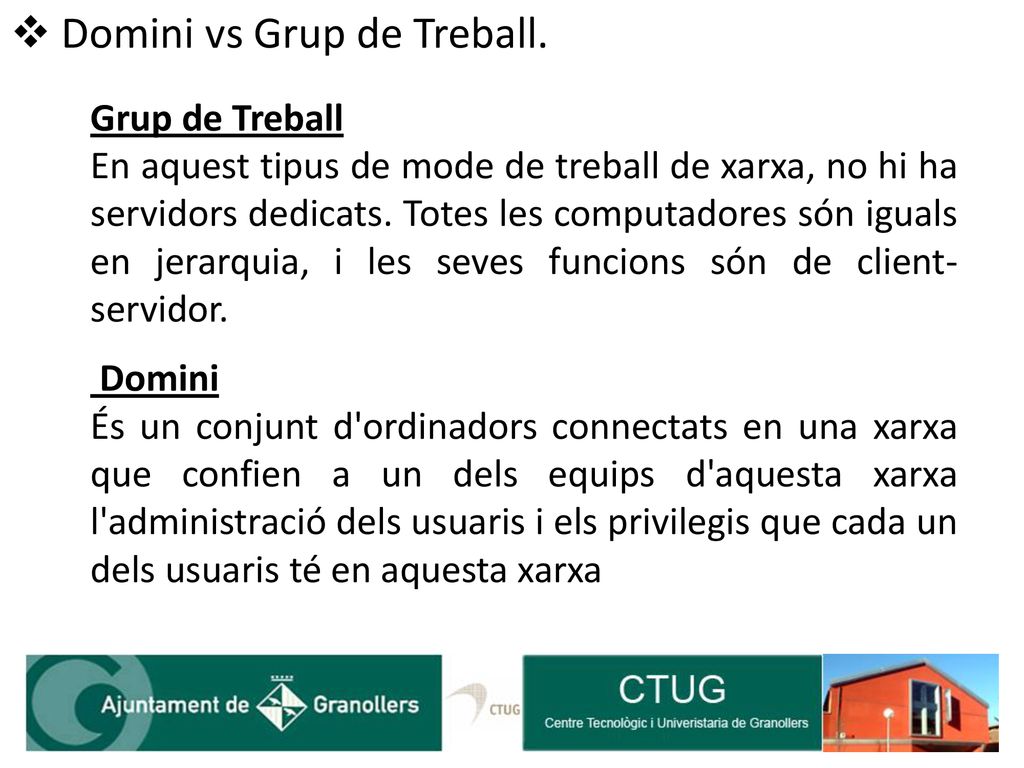

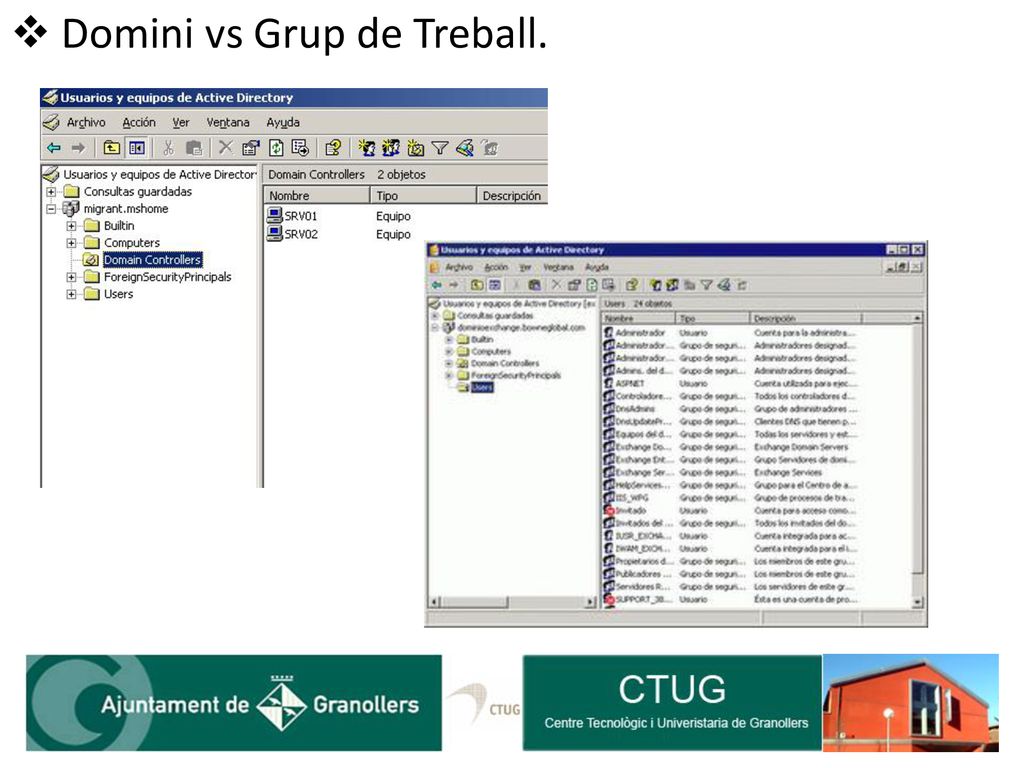

En aquest tipus de mode de treball de xarxa, no hi ha servidors dedicats. Totes les computadores són iguals en jerarquia, i les seves funcions són de client-servidor. Domini És un conjunt d'ordinadors connectats en una xarxa que confien a un dels equips d'aquesta xarxa l'administració dels usuaris i els privilegis que cada un dels usuaris té en aquesta xarxa

28 Domini vs Grup de Treball.

29 Domini vs Grup de Treball.

30 Domini vs Grup de Treball.

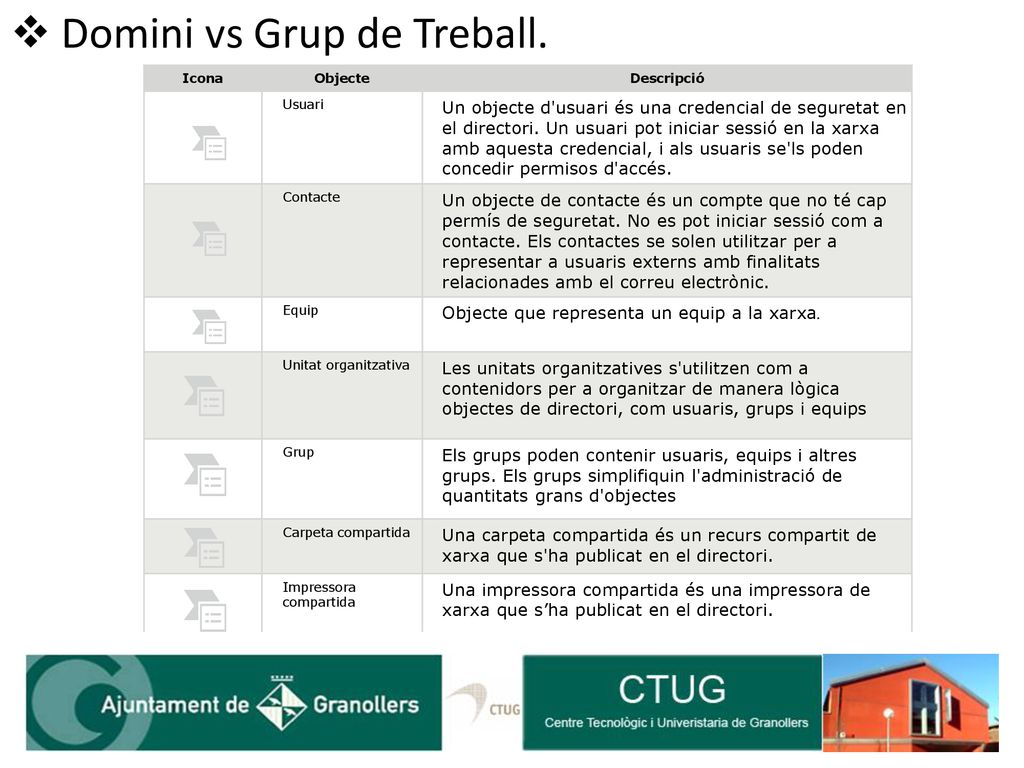

Icona Objecte Descripció Usuari Un objecte d'usuari és una credencial de seguretat en el directori. Un usuari pot iniciar sessió en la xarxa amb aquesta credencial, i als usuaris se'ls poden concedir permisos d'accés. Contacte Un objecte de contacte és un compte que no té cap permís de seguretat. No es pot iniciar sessió com a contacte. Els contactes se solen utilitzar per a representar a usuaris externs amb finalitats relacionades amb el correu electrònic. Equip Objecte que representa un equip a la xarxa. Unitat organitzativa Les unitats organitzatives s'utilitzen com a contenidors per a organitzar de manera lògica objectes de directori, com usuaris, grups i equips Grup Els grups poden contenir usuaris, equips i altres grups. Els grups simplifiquin l'administració de quantitats grans d'objectes Carpeta compartida Una carpeta compartida és un recurs compartit de xarxa que s'ha publicat en el directori. Impressora compartida Una impressora compartida és una impressora de xarxa que s’ha publicat en el directori.

31 Practiques. PING - Ens informa de l'estat d'un host.

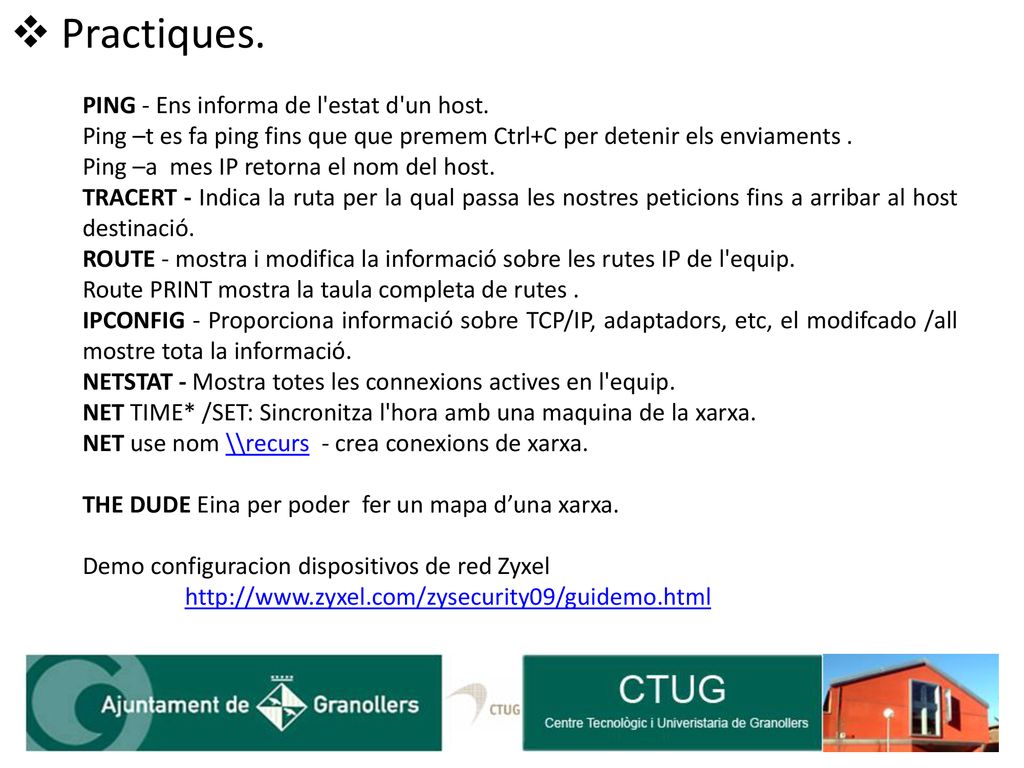

Ping –t es fa ping fins que que premem Ctrl+C per detenir els enviaments . Ping –a mes IP retorna el nom del host. TRACERT - Indica la ruta per la qual passa les nostres peticions fins a arribar al host destinació. ROUTE - mostra i modifica la informació sobre les rutes IP de l'equip. Route PRINT mostra la taula completa de rutes . IPCONFIG - Proporciona informació sobre TCP/IP, adaptadors, etc, el modifcado /all mostre tota la informació. NETSTAT - Mostra totes les connexions actives en l'equip. NET TIME* /SET: Sincronitza l'hora amb una maquina de la xarxa. NET use nom \\recurs - crea conexions de xarxa. THE DUDE Eina per poder fer un mapa d’una xarxa. Demo configuracion dispositivos de red Zyxel
