1 CV. INFORMÀTICA 1r cicle d’ESO

2 L’ORDINADOR PC: Personal Computer

3 ESQUEMA DE FUNCIONAMENT
ENTRADA PERIFÈRICS (Teclat, ratolí) Procés CPU SORTIDA PERIFÈRICS (Monitor, impressora)

4 SISTEMA INFORMÀTIC MAQUINARI (HARDWARE) PROGRAMARI (SOFTWARE)
Funcionament de l’ordinador

5 MAQUINARI - HARDWARE Part física ( podem veure i tocar)

6 PROGRAMARI - SOFTWARE Són el conjunt de programes, instruccions o dades que necessita l’ordinador per funcionar

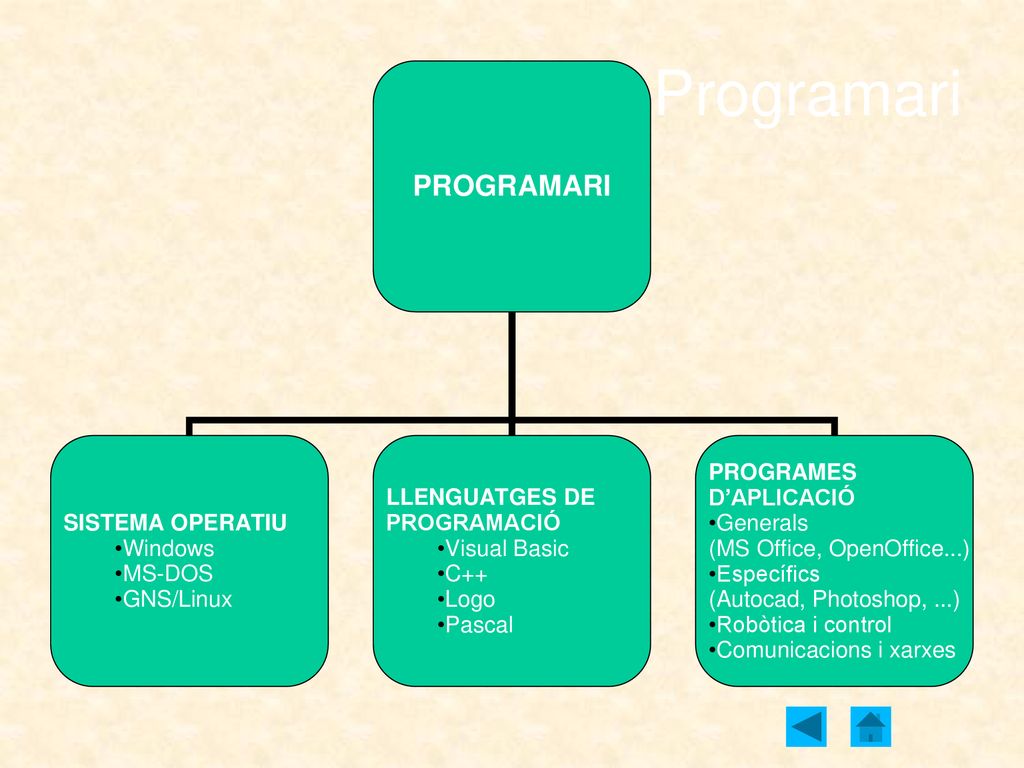

7 Programari Programari

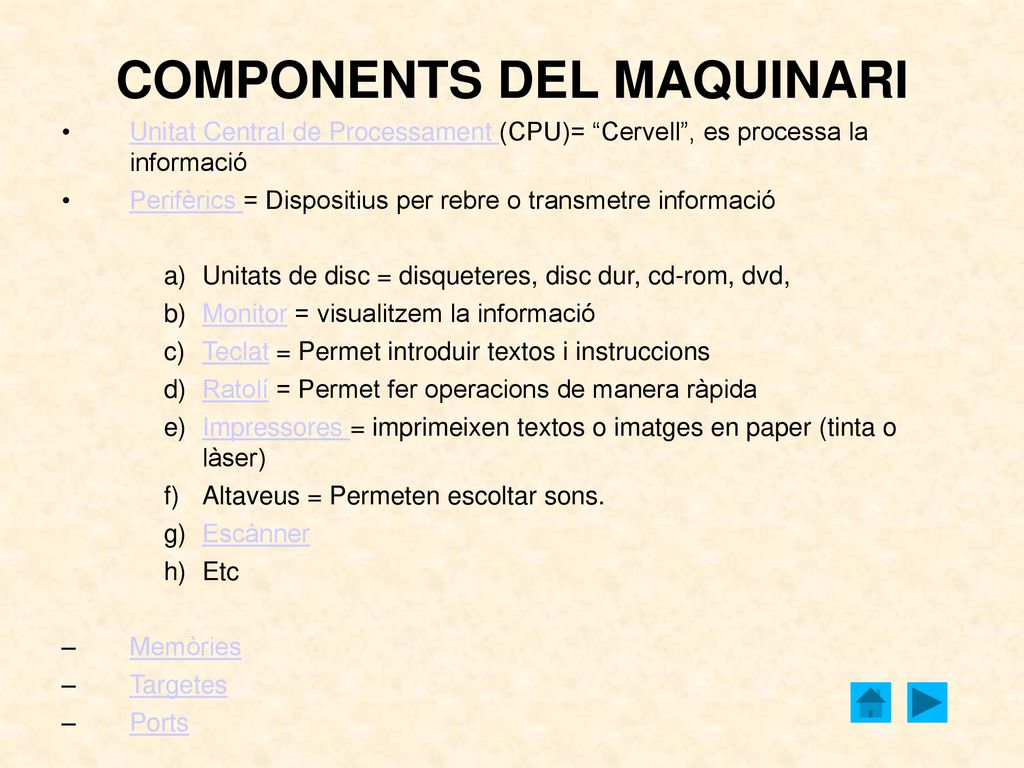

8 COMPONENTS DEL MAQUINARI
Unitat Central de Processament (CPU)= “Cervell”, es processa la informació Perifèrics = Dispositius per rebre o transmetre informació Unitats de disc = disqueteres, disc dur, cd-rom, dvd, Monitor = visualitzem la informació Teclat = Permet introduir textos i instruccions Ratolí = Permet fer operacions de manera ràpida Impressores = imprimeixen textos o imatges en paper (tinta o làser) Altaveus = Permeten escoltar sons. Escànner Etc Memòries Targetes Ports

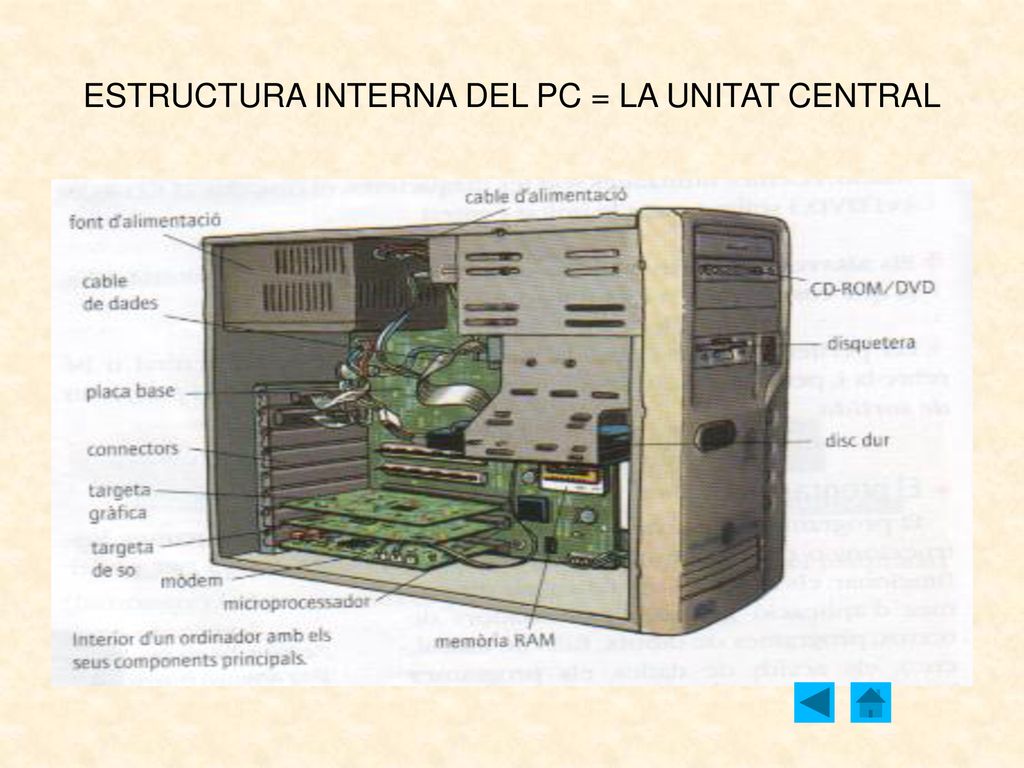

9 ESTRUCTURA INTERNA DEL PC = LA UNITAT CENTRAL

10 UNITAT CENTRAL Placa Base : on es connecten els components del del sistema CPU : (Central processing unit) Cervell que processa tota la informació i les parts més importants són: a) Unitat aritmètica lógica (ALU) : operacions matemàtiques b) Unitat de control (UC): la resta de feina Totes dues estan dins un xip anomenat microprocessador amb velocitats mesurades en GHz (gigahertzs) M

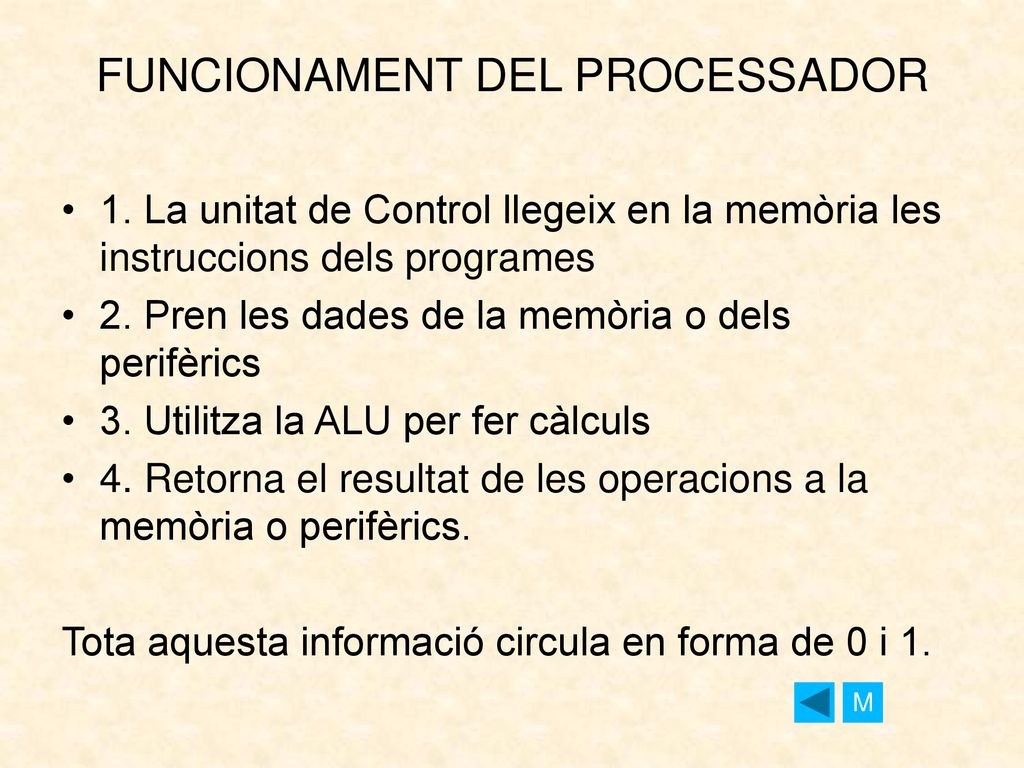

11 FUNCIONAMENT DEL PROCESSADOR
1. La unitat de Control llegeix en la memòria les instruccions dels programes 2. Pren les dades de la memòria o dels perifèrics 3. Utilitza la ALU per fer càlculs 4. Retorna el resultat de les operacions a la memòria o perifèrics. Tota aquesta informació circula en forma de 0 i 1. M

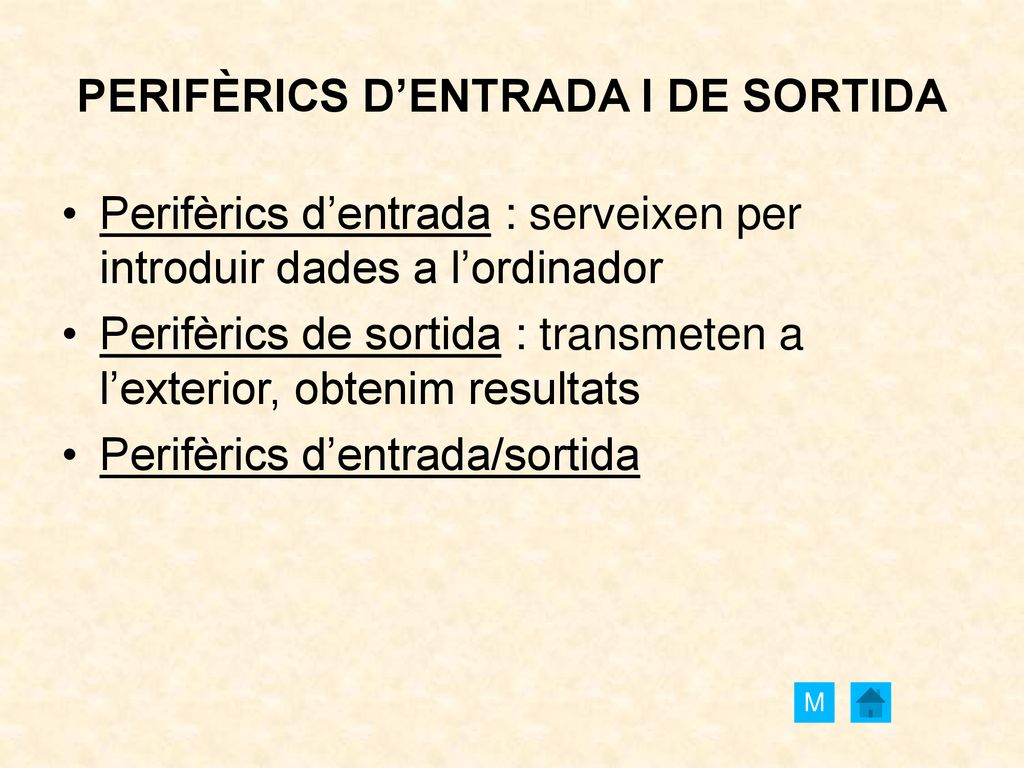

12 PERIFÈRICS D’ENTRADA I DE SORTIDA
Perifèrics d’entrada : serveixen per introduir dades a l’ordinador Perifèrics de sortida : transmeten a l’exterior, obtenim resultats Perifèrics d’entrada/sortida M

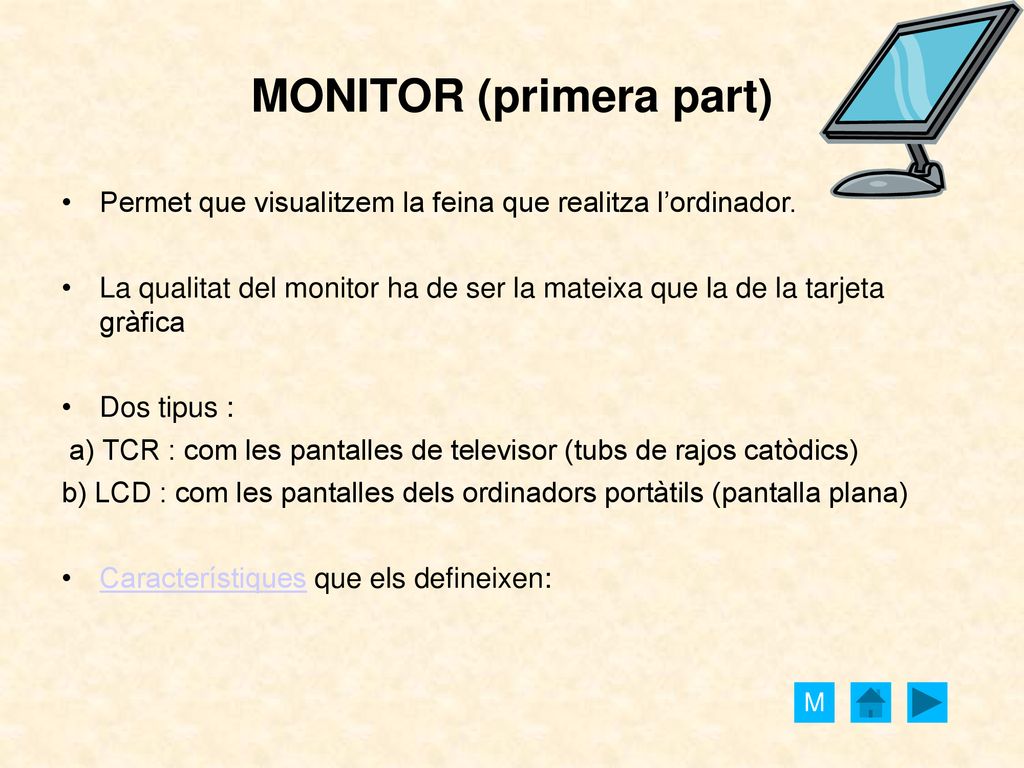

13 MONITOR (primera part)
Permet que visualitzem la feina que realitza l’ordinador. La qualitat del monitor ha de ser la mateixa que la de la tarjeta gràfica Dos tipus : a) TCR : com les pantalles de televisor (tubs de rajos catòdics) b) LCD : com les pantalles dels ordinadors portàtils (pantalla plana) Característiques que els defineixen: M

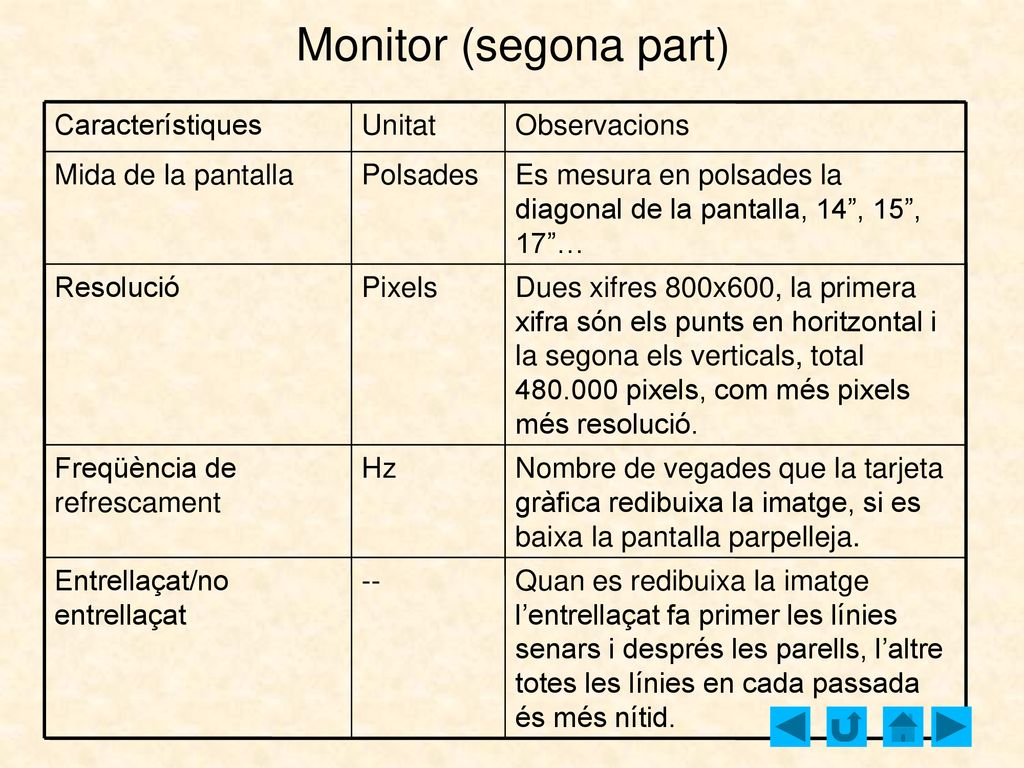

14 Monitor (segona part) Quan es redibuixa la imatge l’entrellaçat fa primer les línies senars i després les parells, l’altre totes les línies en cada passada és més nítid. -- Entrellaçat/no entrellaçat Nombre de vegades que la tarjeta gràfica redibuixa la imatge, si es baixa la pantalla parpelleja. Hz Freqüència de refrescament Dues xifres 800x600, la primera xifra són els punts en horitzontal i la segona els verticals, total pixels, com més pixels més resolució. Pixels Resolució Es mesura en polsades la diagonal de la pantalla, 14”, 15”, 17”… Polsades Mida de la pantalla Observacions Unitat Característiques

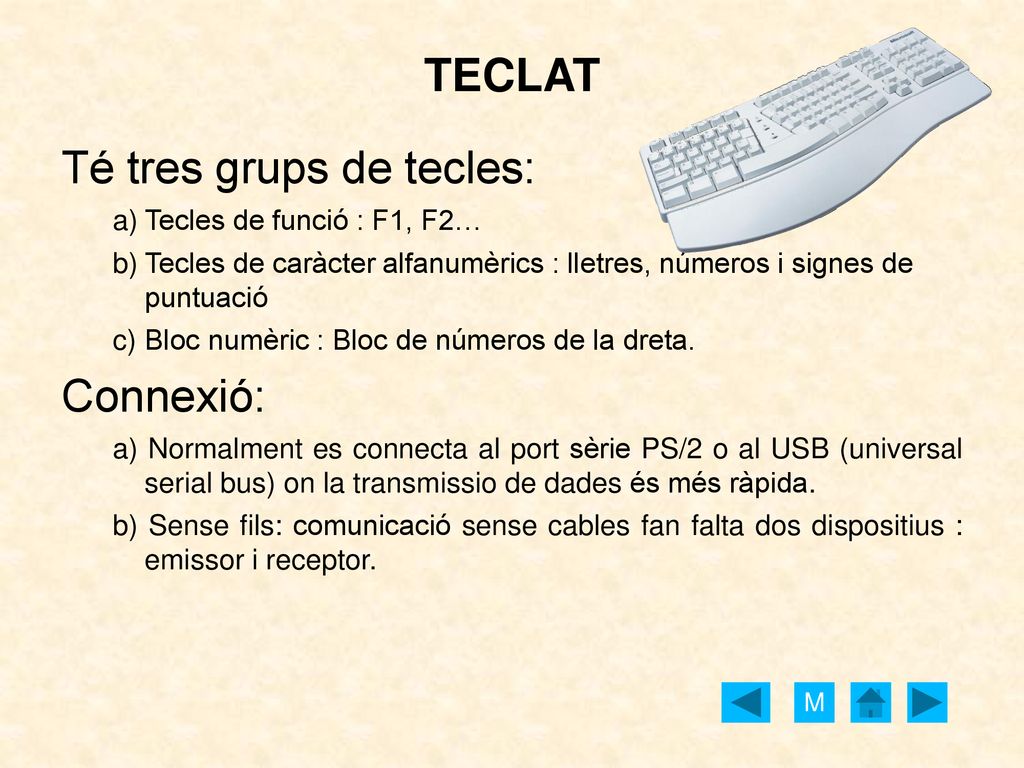

15 Té tres grups de tecles:
TECLAT Té tres grups de tecles: Tecles de funció : F1, F2… Tecles de caràcter alfanumèrics : lletres, números i signes de puntuació Bloc numèric : Bloc de números de la dreta. Connexió: a) Normalment es connecta al port sèrie PS/2 o al USB (universal serial bus) on la transmissio de dades és més ràpida. b) Sense fils: comunicació sense cables fan falta dos dispositius : emissor i receptor. M

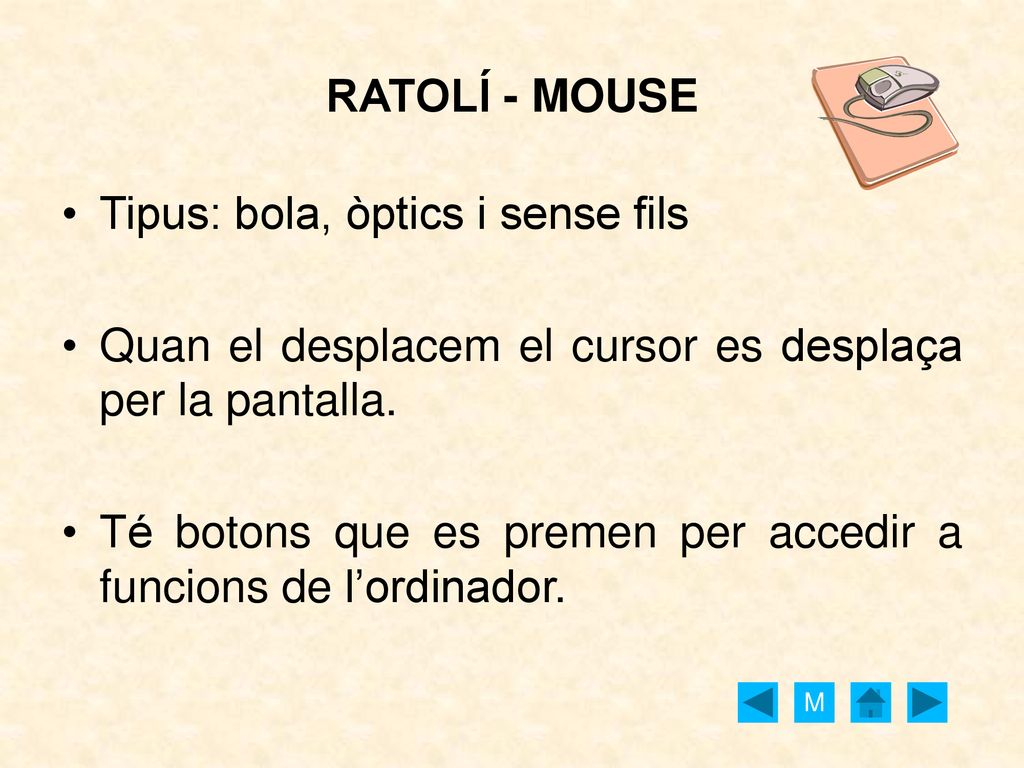

16 Tipus: bola, òptics i sense fils
RATOLÍ - MOUSE Tipus: bola, òptics i sense fils Quan el desplacem el cursor es desplaça per la pantalla. Té botons que es premen per accedir a funcions de l’ordinador. M

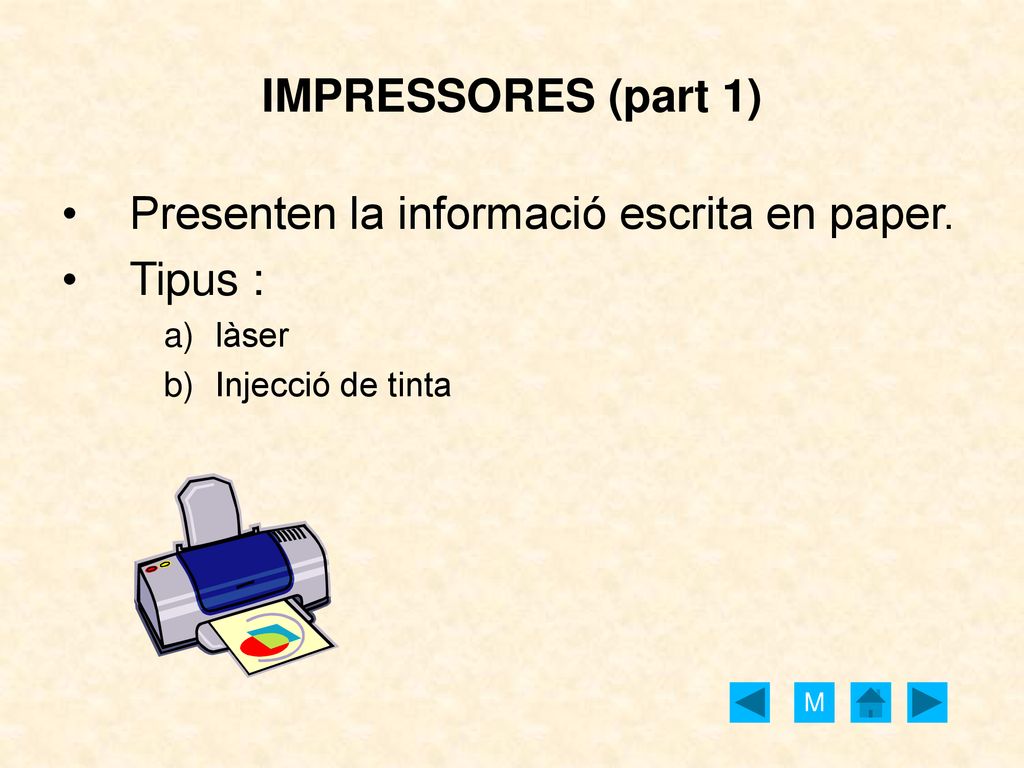

17 Presenten la informació escrita en paper. Tipus :
IMPRESSORES (part 1) Presenten la informació escrita en paper. Tipus : làser Injecció de tinta M

18 Impressores (part 2) Es connecten al port paral·lel normalment. --
Connexions Petita memòria on les impressores guarden els treballs que l’ordinador ordena imprimir Kb Memòria intermèdia Punts per polsada quadrada (2,54cm2) Ppp Resolució Se sol mesurar per les pàgines que imprimeixen per minut Ppm Velocitat Observacions Unitat Característiques M

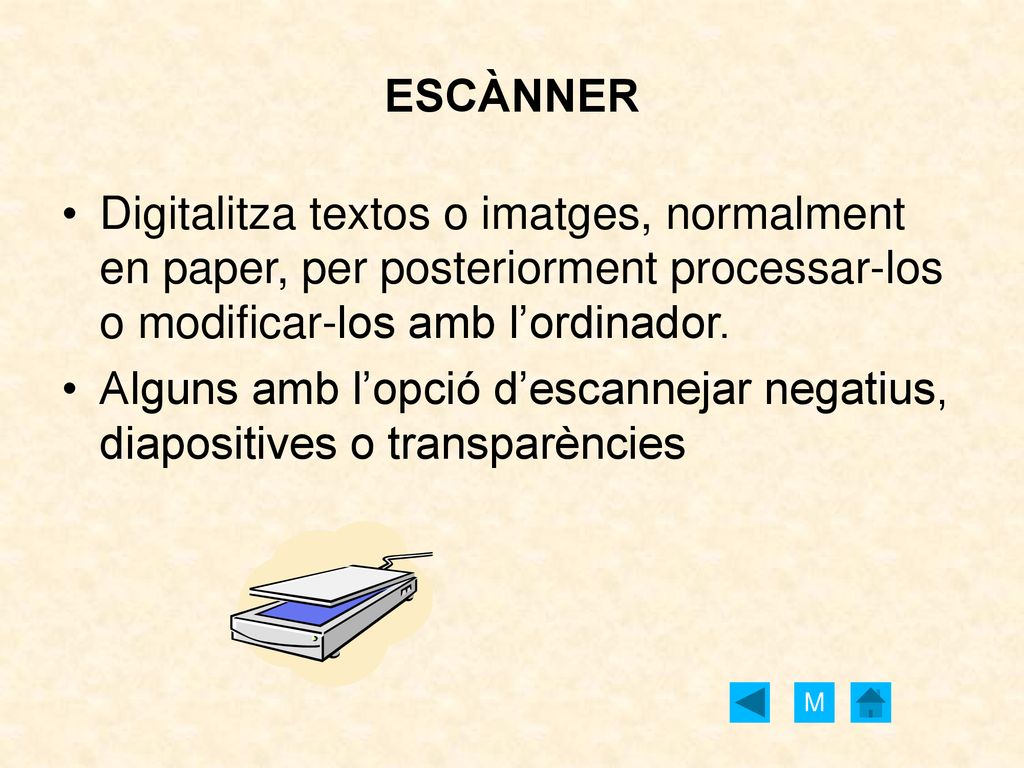

19 ESCÀNNER Digitalitza textos o imatges, normalment en paper, per posteriorment processar-los o modificar-los amb l’ordinador. Alguns amb l’opció d’escannejar negatius, diapositives o transparències M

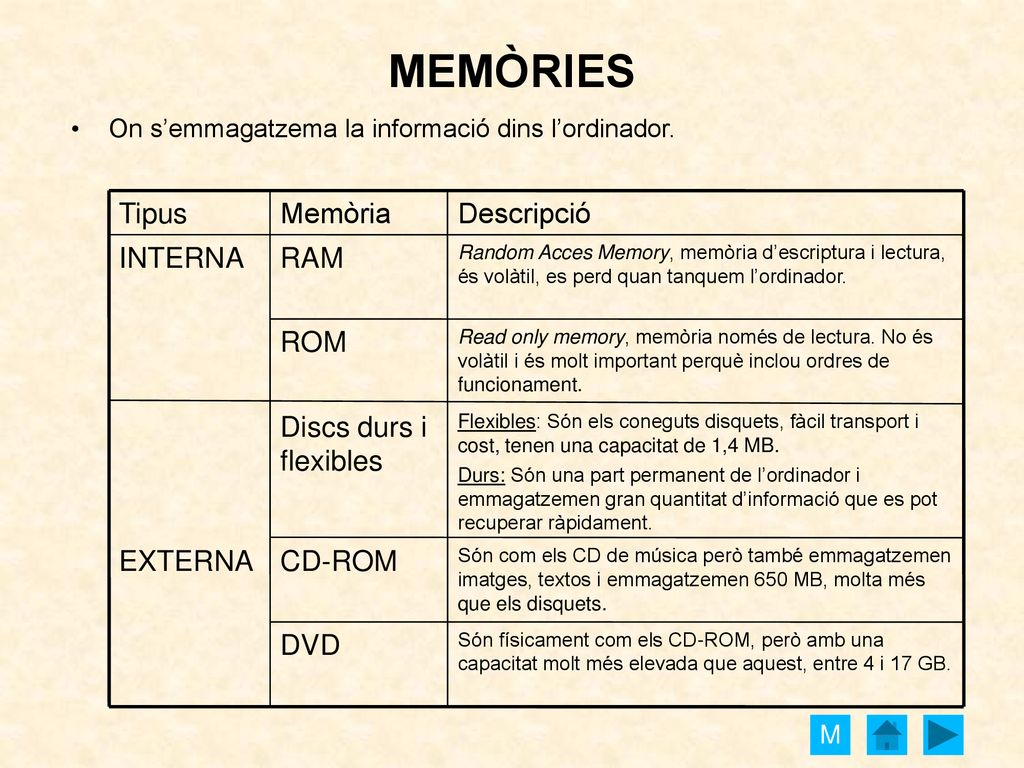

20 MEMÒRIES DVD CD-ROM EXTERNA Discs durs i flexibles ROM RAM INTERNA
On s’emmagatzema la informació dins l’ordinador. Són físicament com els CD-ROM, però amb una capacitat molt més elevada que aquest, entre 4 i 17 GB. DVD Són com els CD de música però també emmagatzemen imatges, textos i emmagatzemen 650 MB, molta més que els disquets. CD-ROM EXTERNA Flexibles: Són els coneguts disquets, fàcil transport i cost, tenen una capacitat de 1,4 MB. Durs: Són una part permanent de l’ordinador i emmagatzemen gran quantitat d’informació que es pot recuperar ràpidament. Discs durs i flexibles Read only memory, memòria només de lectura. No és volàtil i és molt important perquè inclou ordres de funcionament. ROM Random Acces Memory, memòria d’escriptura i lectura, és volàtil, es perd quan tanquem l’ordinador. RAM INTERNA Descripció Memòria Tipus M

21 Com es mesura la memòria?
1 bit = és un 0 o bé un 1. 1 byte = son 8 bits, un conjunt de vuit 0 i 1. 1 kB = 1024 Bytes 1 MB = 1024 kB 1 GB = 1024 MB Per emmagatzemar una lletra necessitem un byte com a mínim. M

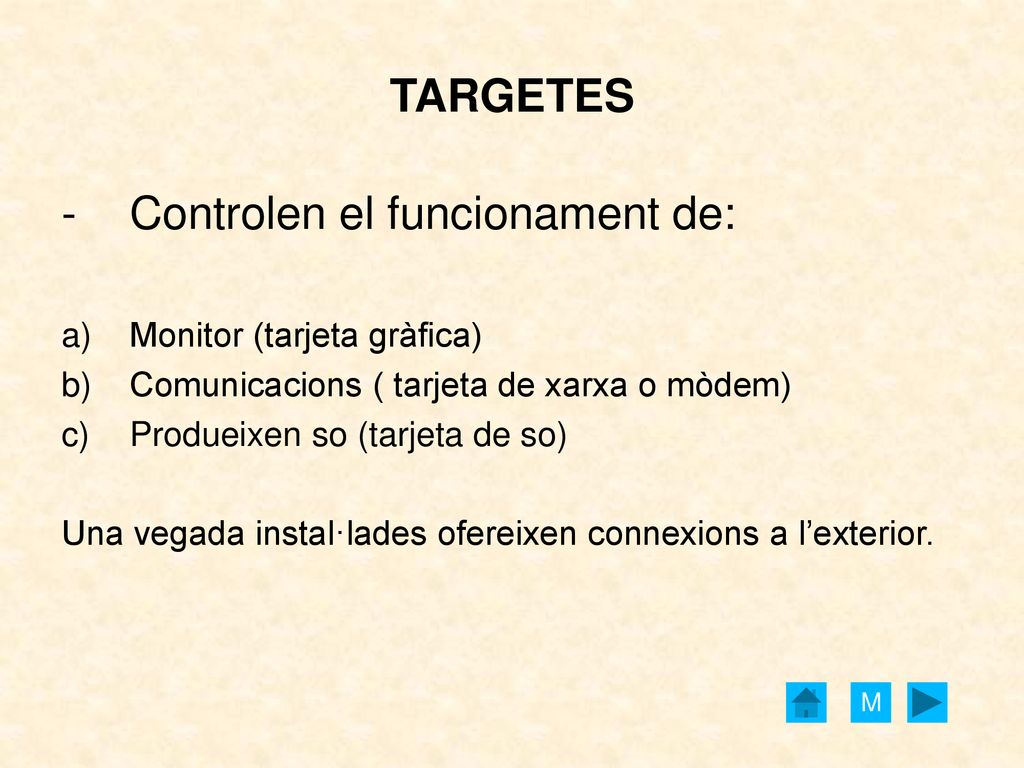

22 Controlen el funcionament de:
TARGETES Controlen el funcionament de: Monitor (tarjeta gràfica) Comunicacions ( tarjeta de xarxa o mòdem) Produeixen so (tarjeta de so) Una vegada instal·lades ofereixen connexions a l’exterior. M

23 PORTS (primera part) PS/2 : port per ratolins i teclats
USB: Ha aparegut posteriorment, transmet molt ràpidament. Per ratolins teclats, impressores, … Port sèrie: Té 9 pins normalment per teclats, mòdems, transferència bit a bit. Port paral.lel: Té 25 pins, normalment es fa servir en impressores, i transmet els bits simultàniament M

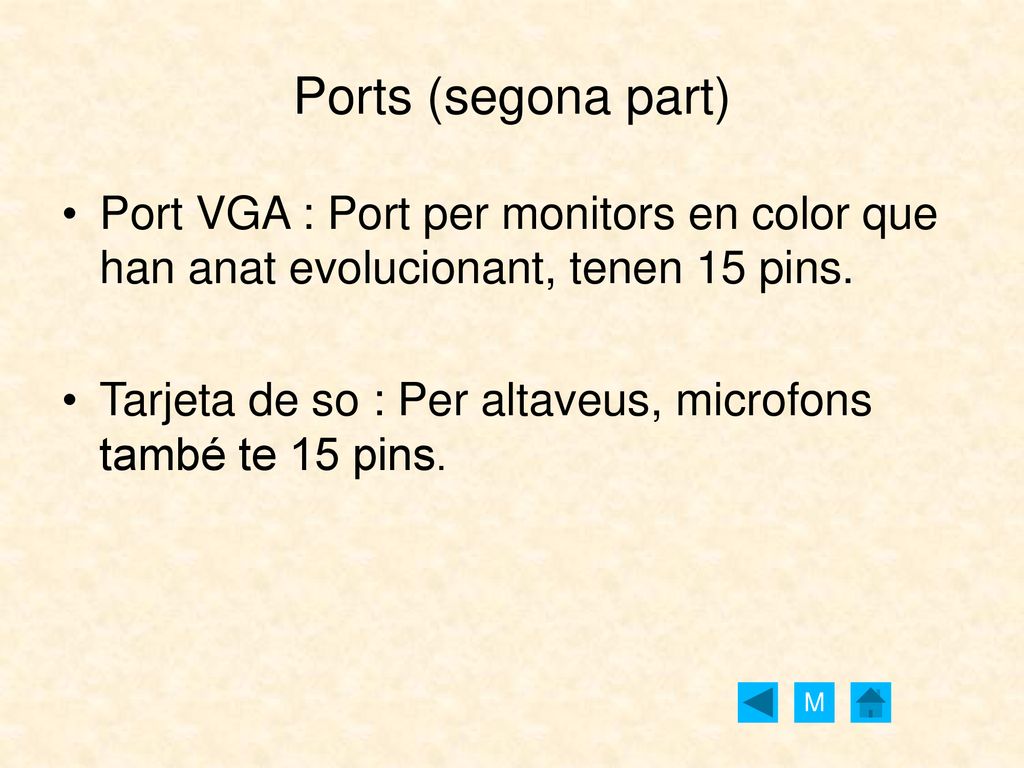

24 Ports (segona part) Port VGA : Port per monitors en color que han anat evolucionant, tenen 15 pins. Tarjeta de so : Per altaveus, microfons també te 15 pins. M
