Introducció als materials

Presentación del tema: "Introducció als materials"— Transcripción de la presentación:

1

2 Introducció als materials
no metàl·lics Les fustes

3 Què són les fustes? La fusta és un material natural que es troba en el tronc dels arbres i que ha estat utilitzada per la humanitat des de la prehistòria. La seva estructura és complexa i no homogènia ja que bàsicament està formada per molècules de cel·lulosa reforçades per una substància polimèrica anomenada lignina.

4 D’on s’obtenen les fustes?
La fusta s’obté dels arbres a partir d’un procés de tala i desbrancatge. Aquests arbres passen a una serradora on són tallats i preparats per desprès poder utilitzar-los en les fabriques.

5 Quins tipus de fustes hi ha?
Natural Dura Roure Sapel·li Faig Noguera Freixe Cirerer Tec Castanyer Til·ler Tova Pi Avet Cedre Teix Xiprer Artificial Contraplacada Aglomerada De partícules De fibres Sense resina (tablex) Amb resina (DM) Enllistonada

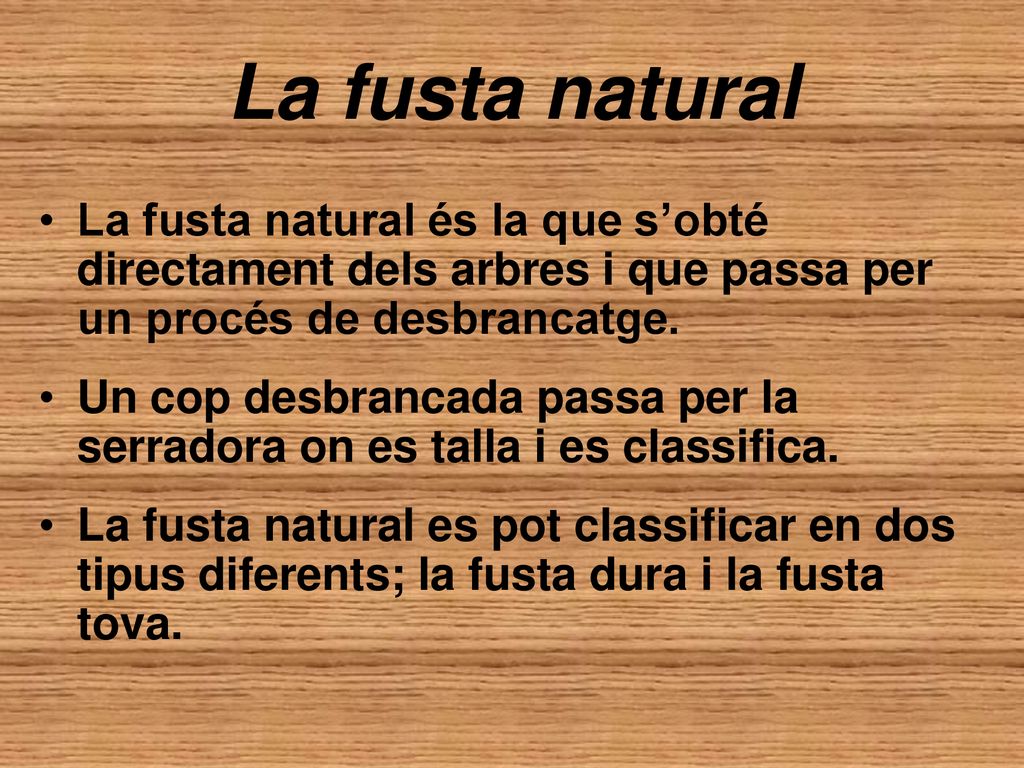

6 La fusta natural La fusta natural és la que s’obté directament dels arbres i que passa per un procés de desbrancatge. Un cop desbrancada passa per la serradora on es talla i es classifica. La fusta natural es pot classificar en dos tipus diferents; la fusta dura i la fusta tova.

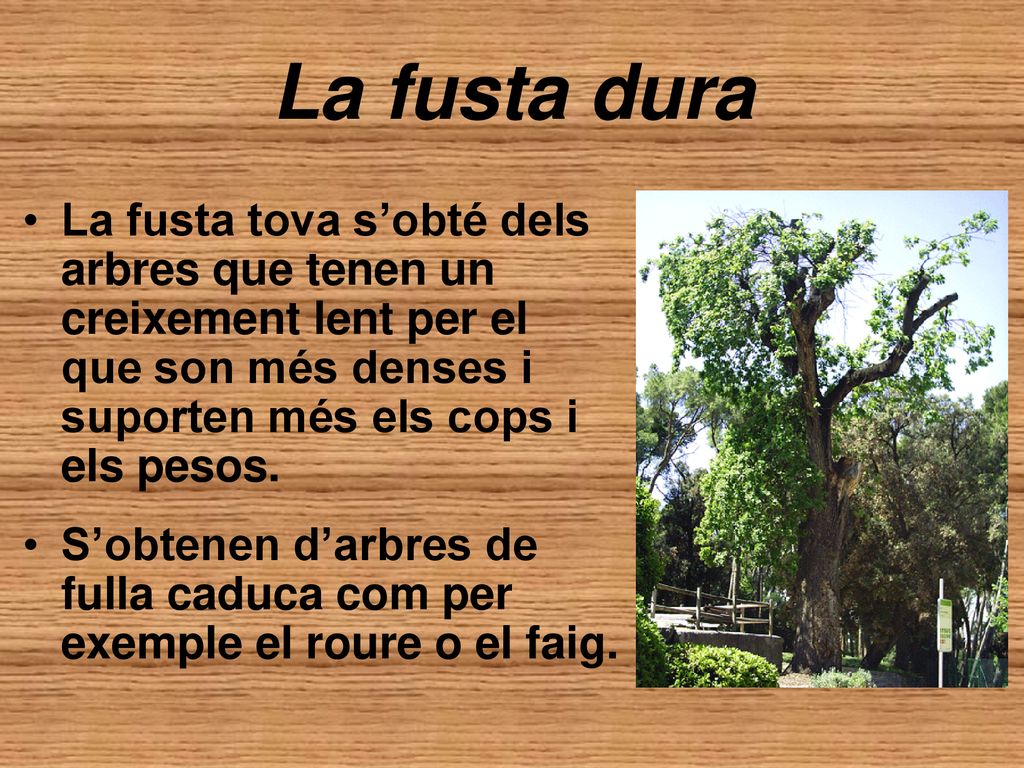

7 La fusta dura La fusta tova s’obté dels arbres que tenen un creixement lent per el que son més denses i suporten més els cops i els pesos. S’obtenen d’arbres de fulla caduca com per exemple el roure o el faig.

8 La fusta tova La fusta tova s’obté dels que tenen un creixement ràpid per el que son més flexibles. S’obtenen d’arbres de fulla perenne com per exemple avets o pins.

9 Resistència de la fusta
Longitudinal La fusta es caracteritza per dependre de la direcció de l’esforç és per això que es defineixen tres eixos de simetria a la fusta: El longitudinal El radial El tangencial Radial Tangencial

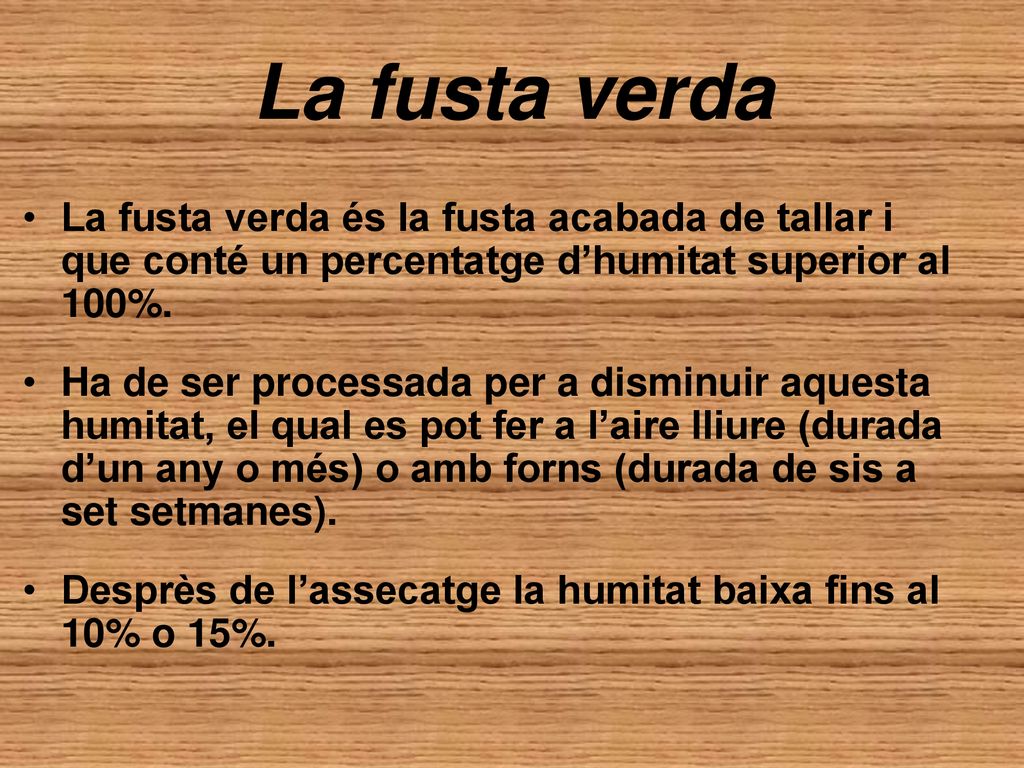

10 La fusta verda La fusta verda és la fusta acabada de tallar i que conté un percentatge d’humitat superior al 100%. Ha de ser processada per a disminuir aquesta humitat, el qual es pot fer a l’aire lliure (durada d’un any o més) o amb forns (durada de sis a set setmanes). Desprès de l’assecatge la humitat baixa fins al 10% o 15%.

11 pes de la fusta humida - pes de la fusta seca

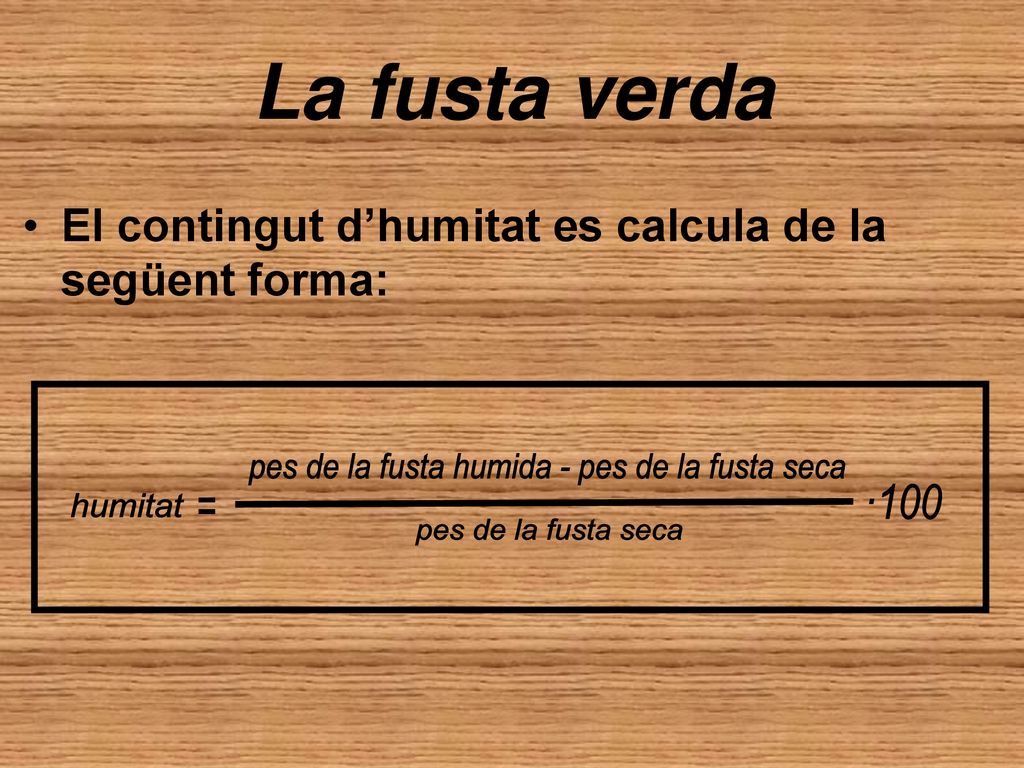

La fusta verda El contingut d’humitat es calcula de la següent forma: pes de la fusta humida - pes de la fusta seca ·100 humitat = pes de la fusta seca

12 La fusta artificial Les fustes artificials son el tipus de fustes que s’han elaborat a partir d’altres tipus per tal de millor algunes de les seves característiques. Existeixen de diferents tipus: Taulers de xapes (contraplacats) Taulers de partícules (aglomerats) Taulers de fibres (tablex i DM) Taulers de llistons (enllistonats) Xapes naturals Xapes sintètiques

13 Taulers de xapes (contraplacats)
S’obtenen a partir de l’unió de fustes naturals però variant les vetes de les fustes en un angle de 90º. Són molt resistents i suporten molt bé els canvis de temperatura. S’utilitzen per a estructures d’edificacions.

14 Taulers de partícules (aglomerats)
S’obtenen a partir d’encenalls o partícules encolades amb resines sintètiques a base de formaldehid i premsades. S’obtenen fustes més denses i menys resistents. No suporten bé la humitat.

15 Taulers de fibres (tablex i DM)
S’obté a partir de fibres de fusta premsades humides i deixant-les secar. No suporten els canvis d’humitat. S’utilitzen normalment per als fons dels calaixos i dels armaris.

16 Taulers de fibres (tablex i DM)
S’obté a partir de fibres de fusta premsades en sec i encolades amb resina i tornades a premsar. Força dur, textura molt fina i un bon acabat. S’utilitza en la decoració.

17 Taulers de llistons (enllistonats)
S’obtenen a partir de llistons de fusta tova encolats amb resines i revestits amb capes de fusta dura. Tenen una resistència entre l’aglomerat i el contraplacat. A vegades es revesteixen amb xapes decoratives per millorar el seu aspecte.

18 Xapes naturals S’obtenen amb talls tangencials del tronc.
Quan són per a l’elaboració de contraplacats s’obtenen amb un tall perifèric. S’utilitzen per a l’obtenció de fustes artificials.

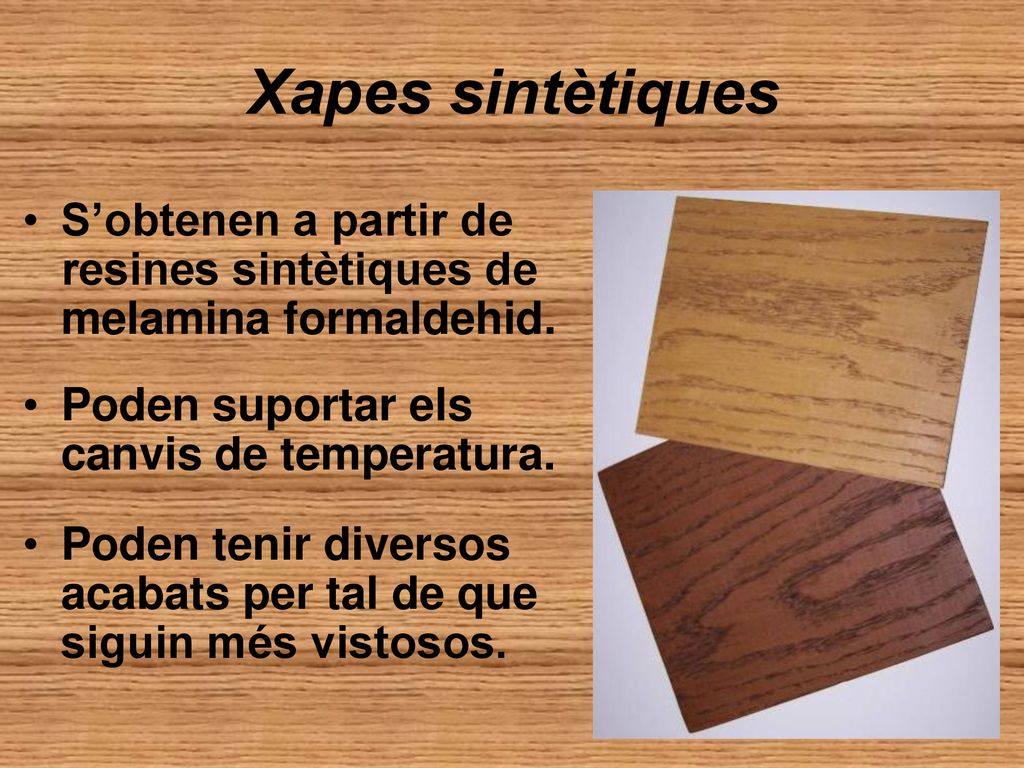

19 Xapes sintètiques S’obtenen a partir de resines sintètiques de melamina formaldehid. Poden suportar els canvis de temperatura. Poden tenir diversos acabats per tal de que siguin més vistosos.

20 Activitats Test de preguntes Problema sobre la fusta verda
Activitat prèctica

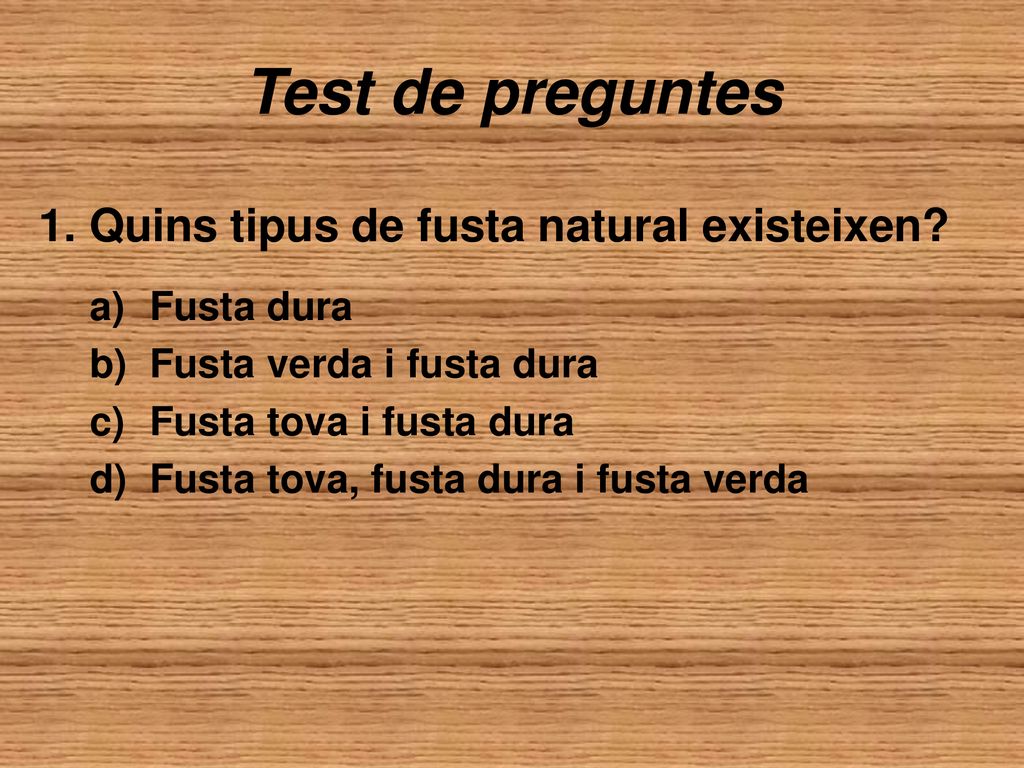

21 Test de preguntes 1. Quins tipus de fusta natural existeixen?
Fusta dura Fusta verda i fusta dura Fusta tova i fusta dura Fusta tova, fusta dura i fusta verda

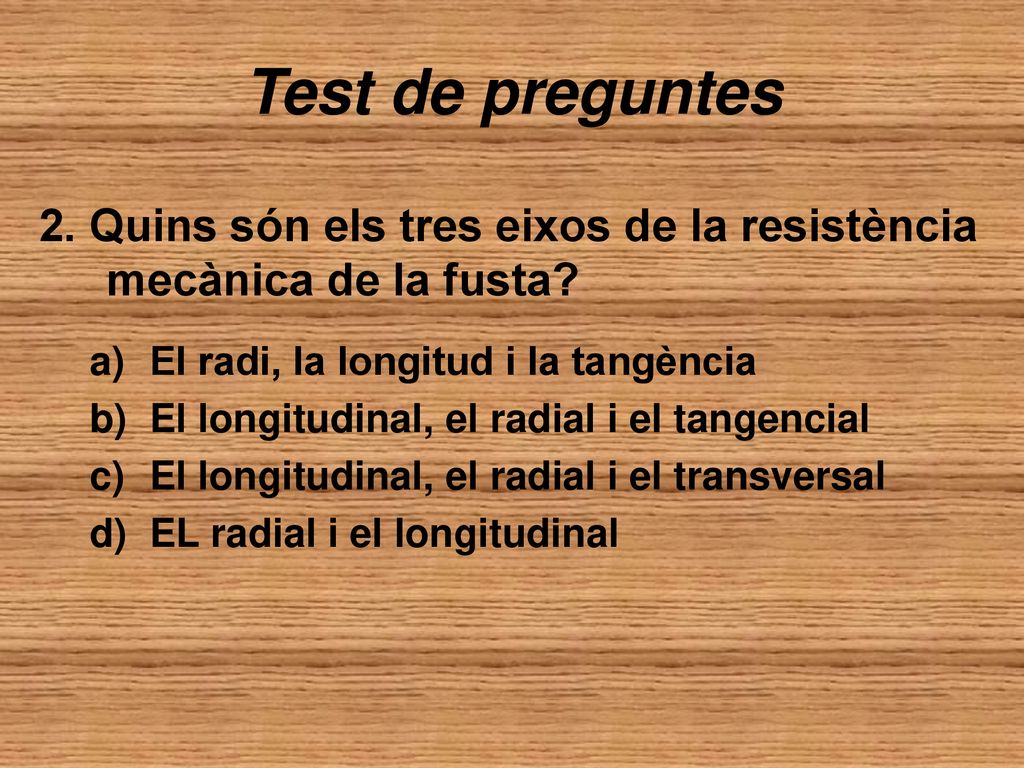

22 Test de preguntes 2. Quins són els tres eixos de la resistència mecànica de la fusta? El radi, la longitud i la tangència El longitudinal, el radial i el tangencial El longitudinal, el radial i el transversal EL radial i el longitudinal

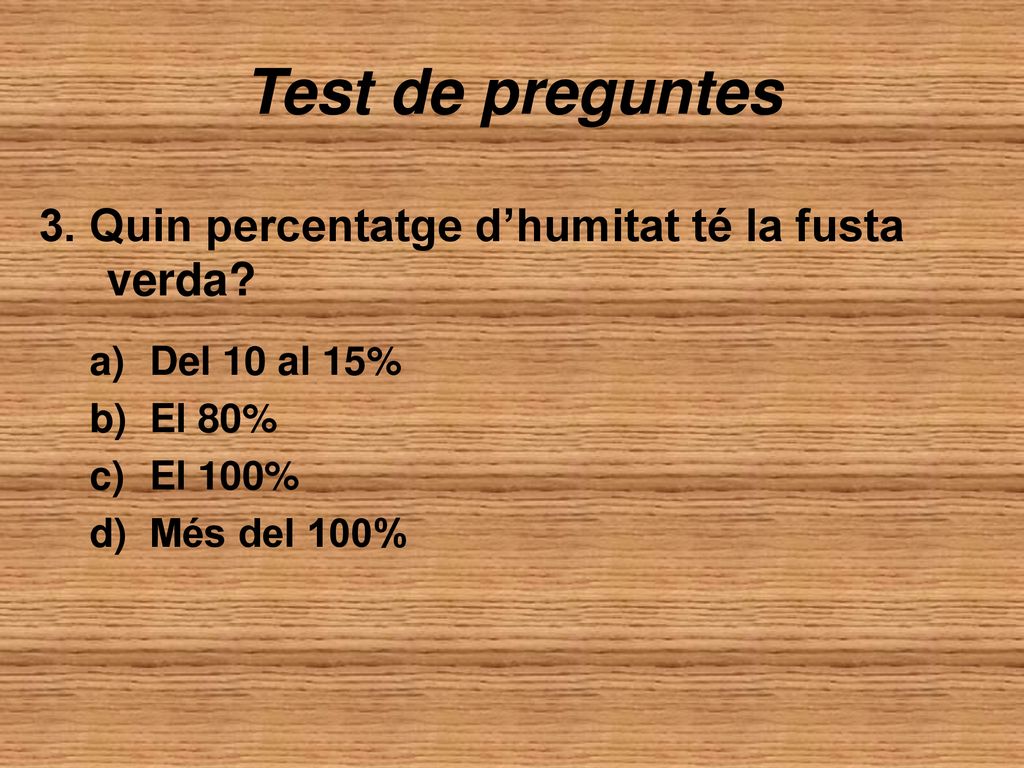

23 Test de preguntes 3. Quin percentatge d’humitat té la fusta verda?
Del 10 al 15% El 80% El 100% Més del 100%

24 Test de preguntes 4. Quines són les fustes artificials que s’obtenen a partir de l’unió de fustes naturals però variant les vetes de les fustes en un angle de 90º Els taulers de partícules Els taulers de xapes Els taulers de llistons Les xapes naturals

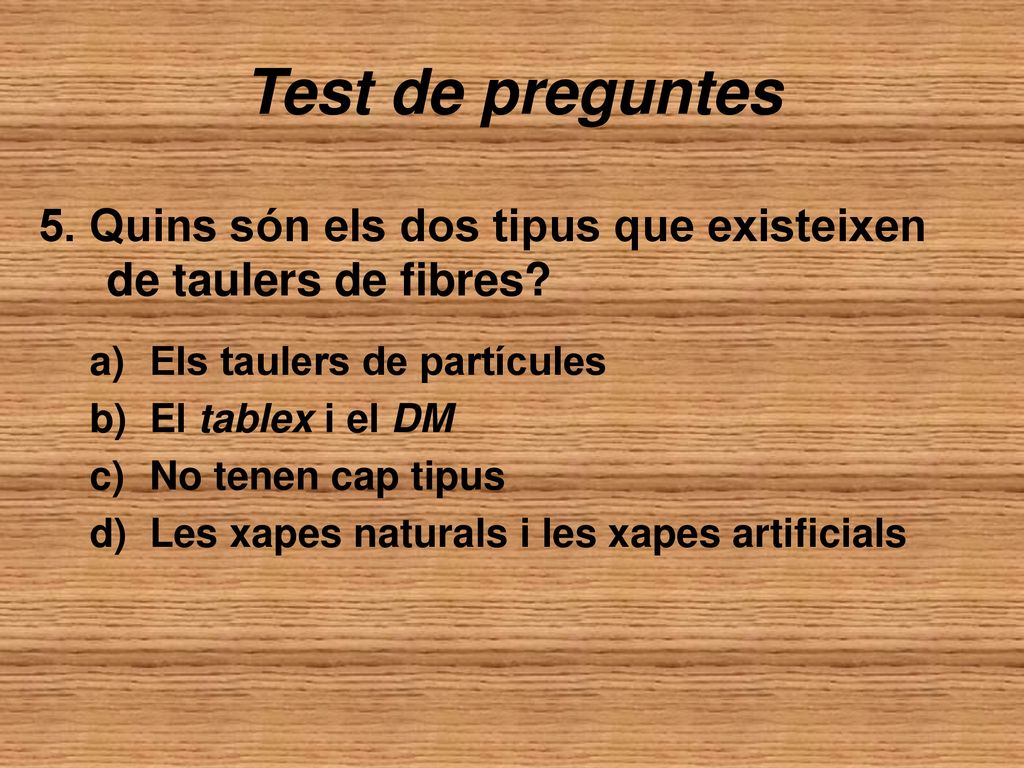

25 Test de preguntes 5. Quins són els dos tipus que existeixen de taulers de fibres? Els taulers de partícules El tablex i el DM No tenen cap tipus Les xapes naturals i les xapes artificials

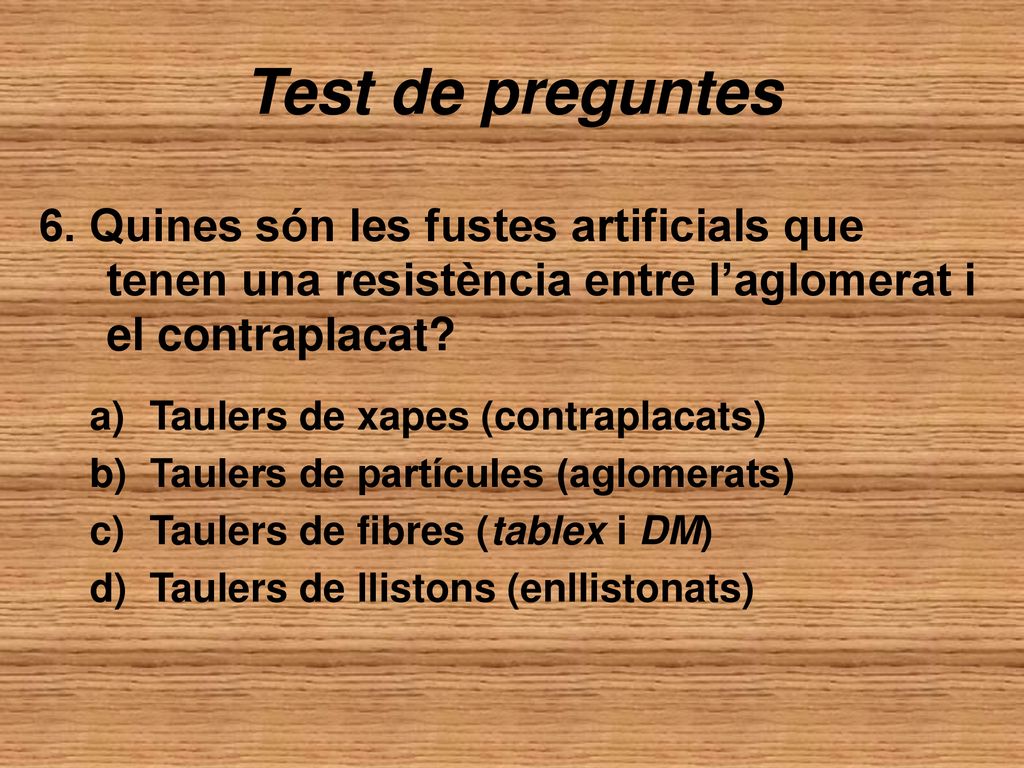

26 Test de preguntes 6. Quines són les fustes artificials que tenen una resistència entre l’aglomerat i el contraplacat? Taulers de xapes (contraplacats) Taulers de partícules (aglomerats) Taulers de fibres (tablex i DM) Taulers de llistons (enllistonats)

27 Correcció del test de preguntes
1. Quins tipus de fusta natural existeixen? Fusta tova i fusta dura

28 Correcció del test de preguntes
2. Quins són els tres eixos de la resistència mecànica de la fusta? El longitudinal, el radial i el tangencial

29 Correcció del test de preguntes
3. Quin percentatge d’humitat té la fusta verda? Més del 100%

30 Correcció del test de preguntes
4. Quines són les fustes artificials que s’obtenen a partir de l’unió de fustes naturals però variant les vetes de les fustes en un angle de 90º Els taulers de xapes

31 Correcció del test de preguntes
5. Quins són els dos tipus que existeixen de taulers de fibres? El tablex i el DM

32 Correcció del test de preguntes
6. Quines són les fustes artificials que tenen una resistència entre l’aglomerat i el contraplacat? Taulers de llistons (enllistonats)

33 Problema sobre la fusta verda
1. Tenim una fusta humida que la meitat del seu pes són 5kg. Si obtenim que la fusta té un 66,6% d’humitat, quin és el pes de la fusta seca? ???????

34 pes de la fusta humida - pes de la fusta seca

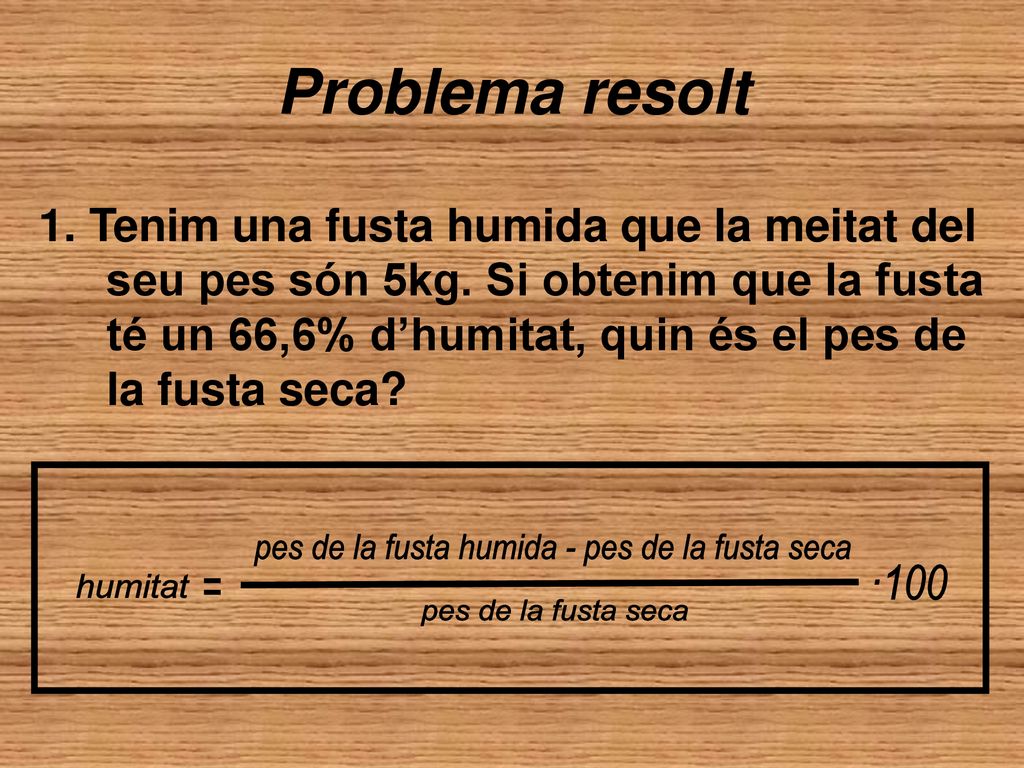

Problema resolt 1. Tenim una fusta humida que la meitat del seu pes són 5kg. Si obtenim que la fusta té un 66,6% d’humitat, quin és el pes de la fusta seca? pes de la fusta humida - pes de la fusta seca ·100 humitat = pes de la fusta seca

35 Resultat: La fusta seca pesa 6kg.

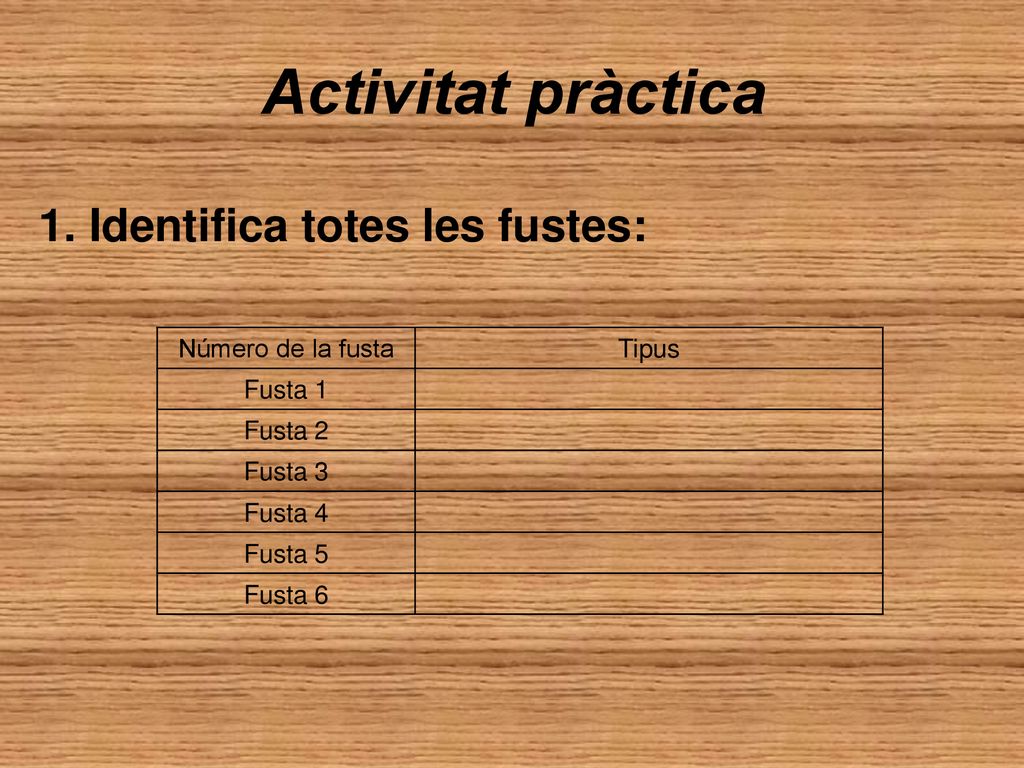

36 Activitat pràctica 1. Identifica totes les fustes: Número de la fusta
Tipus Fusta 1 Fusta 2 Fusta 3 Fusta 4 Fusta 5 Fusta 6

37 Resolució activitat pràctica
1. Identifica totes les fustes: Número de la fusta Tipus Fusta 1 Aglomerat Fusta 2 DM Fusta 3 Fusta 4 Pi Fusta 5 Cirerer Fusta 6 Roure

38 Gràcies a tots Marc Tarrés 2n Batxillerat
