CERAS DENTALES Prof. Alejandro Garrido R.

Presentación del tema: "CERAS DENTALES Prof. Alejandro Garrido R."— Transcripción de la presentación:

1 CERAS DENTALES Prof. Alejandro Garrido R

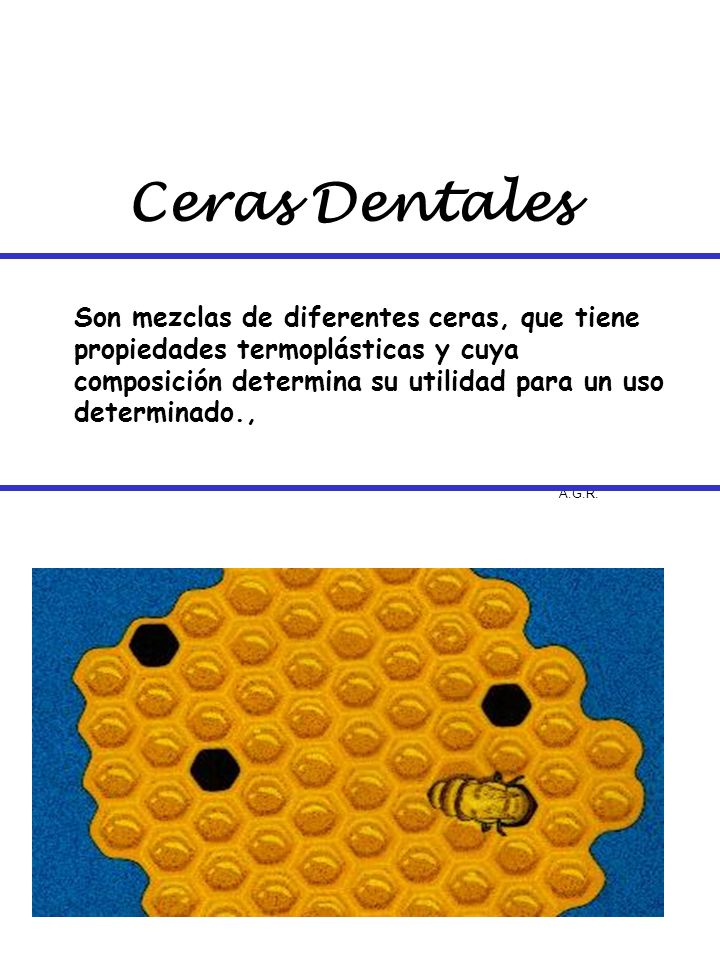

2 Ceras Dentales Son mezclas de diferentes ceras, que tiene propiedades termoplásticas y cuya composición determina su utilidad para un uso determinado., A.G.R.

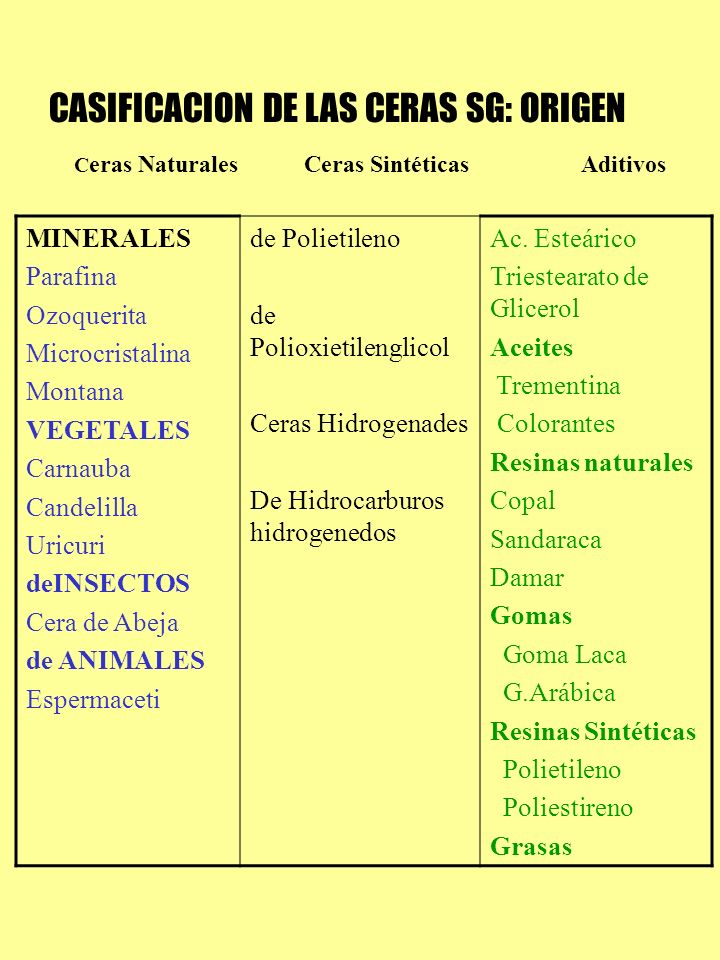

3 CASIFICACION DE LAS CERAS SG: ORIGEN
Ceras Naturales Ceras Sintéticas Aditivos MINERALES Parafina Ozoquerita Microcristalina Montana VEGETALES Carnauba Candelilla Uricuri deINSECTOS Cera de Abeja de ANIMALES Espermaceti de Polietileno de Polioxietilenglicol Ceras Hidrogenades De Hidrocarburos hidrogenedos Ac. Esteárico Triestearato de Glicerol Aceites Trementina Colorantes Resinas naturales Copal Sandaraca Damar Gomas Goma Laca G.Arábica Resinas Sintéticas Polietileno Poliestireno Grasas MINERALES Parafina Microcristalina Ceresina Ozoquerita Mpontana De polietileno Polioxietilenglicol De

4 CERAS MINERALES Parafina Hidrocarburos saturados de alto
peso molecular.Fusión: 40-71°C Cerecina Peso molecular + alto.Mas dureza. Ozoquerita Se extrae de la tierra.Cadenas lineales ramificadas Montana Contiene gran cantidad de ésteres Microcristalina Mas tenaces y flexibles. Intérvalo de fusión mas alto entre 60-91°C A.G.R.

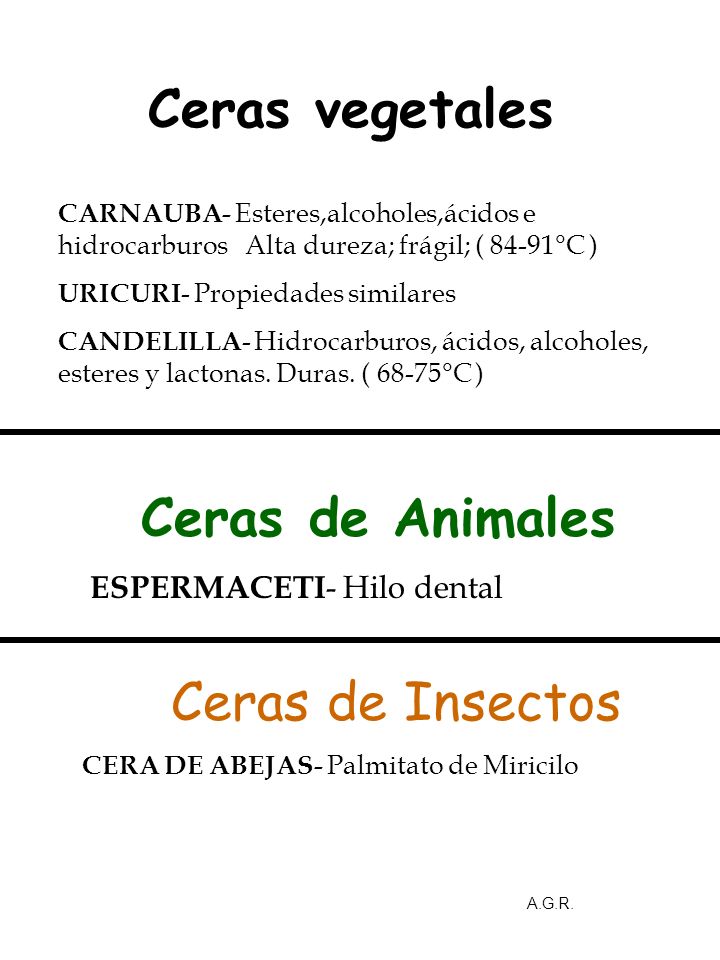

5 Ceras vegetales Ceras de Animales Ceras de Insectos
CARNAUBA- Esteres,alcoholes,ácidos e hidrocarburos Alta dureza; frágil; ( 84-91°C ) URICURI- Propiedades similares CANDELILLA- Hidrocarburos, ácidos, alcoholes, esteres y lactonas. Duras. ( 68-75°C ) Ceras de Animales ESPERMACETI- Hilo dental Ceras de Insectos CERA DE ABEJAS- Palmitato de Miricilo A.G.R.

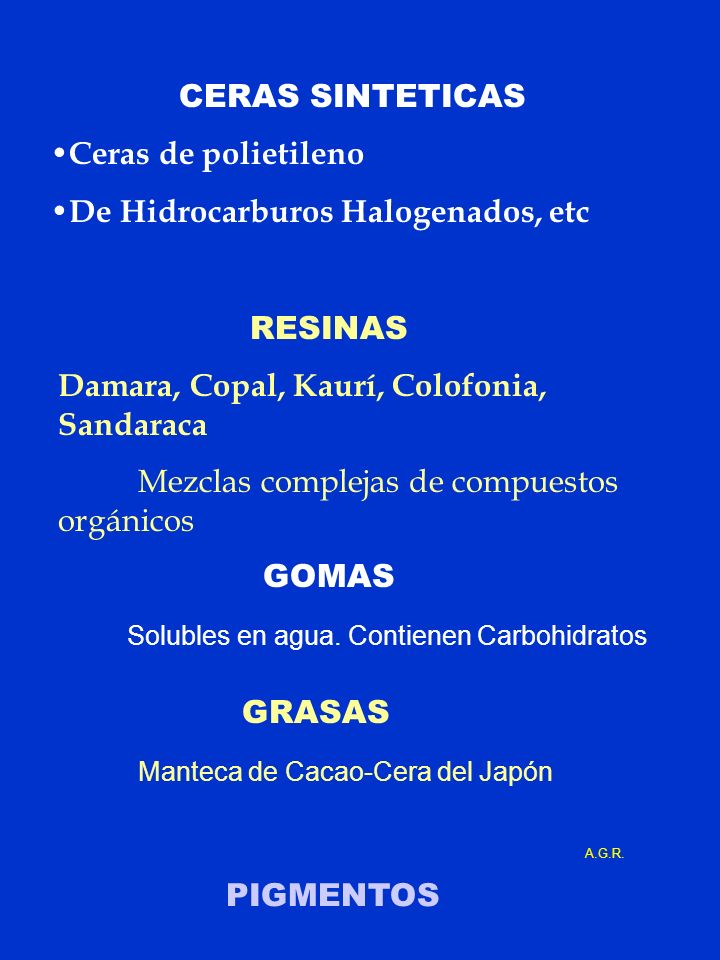

6 De Hidrocarburos Halogenados, etc
CERAS SINTETICAS Ceras de polietileno De Hidrocarburos Halogenados, etc RESINAS Damara, Copal, Kaurí, Colofonia, Sandaraca Mezclas complejas de compuestos orgánicos GOMAS Solubles en agua. Contienen Carbohidratos GRASAS Manteca de Cacao-Cera del Japón A.G.R. PIGMENTOS

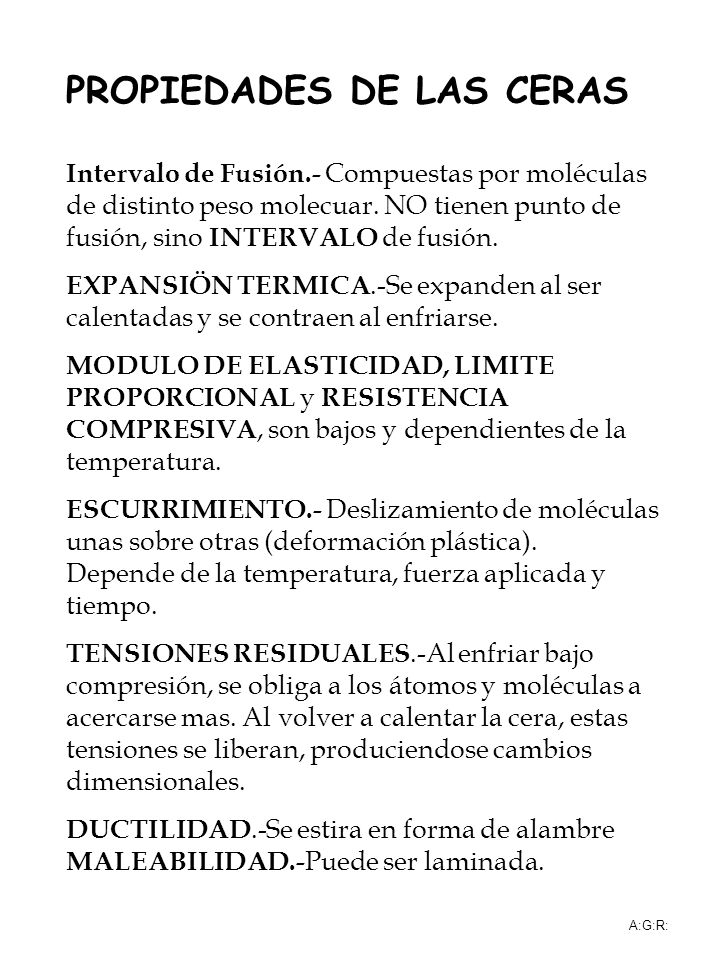

7 PROPIEDADES DE LAS CERAS
Intervalo de Fusión.- Compuestas por moléculas de distinto peso molecuar. NO tienen punto de fusión, sino INTERVALO de fusión. EXPANSIÖN TERMICA.-Se expanden al ser calentadas y se contraen al enfriarse. MODULO DE ELASTICIDAD, LIMITE PROPORCIONAL y RESISTENCIA COMPRESIVA, son bajos y dependientes de la temperatura. ESCURRIMIENTO.- Deslizamiento de moléculas unas sobre otras (deformación plástica) Depende de la temperatura, fuerza aplicada y tiempo. TENSIONES RESIDUALES.-Al enfriar bajo compresión, se obliga a los átomos y moléculas a acercarse mas. Al volver a calentar la cera, estas tensiones se liberan, produciendose cambios dimensionales. DUCTILIDAD.-Se estira en forma de alambre MALEABILIDAD.-Puede ser laminada. A:G:R:

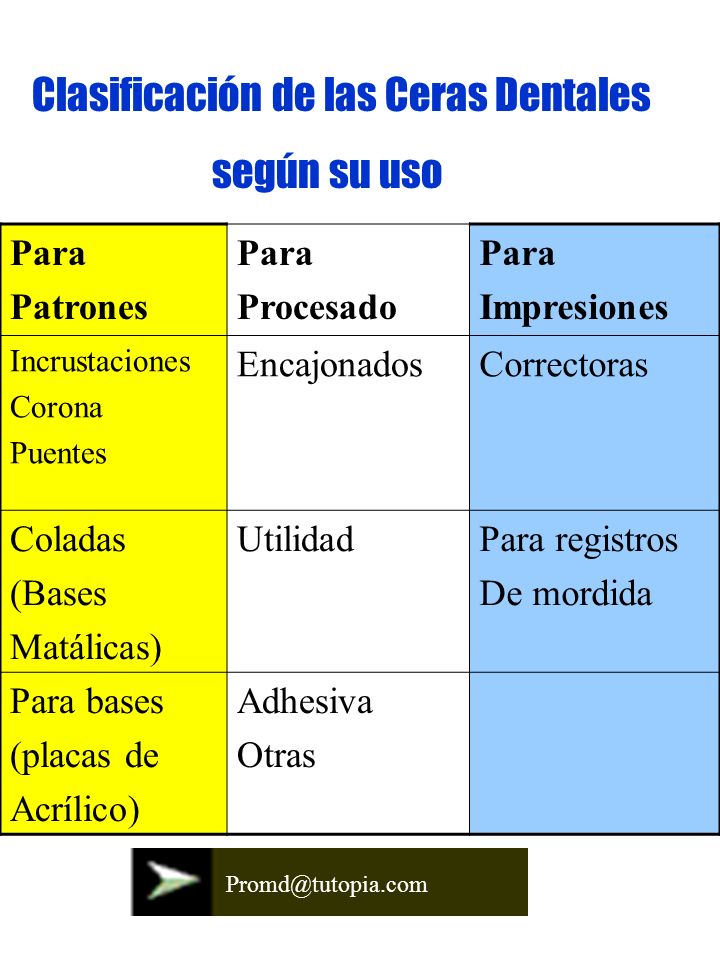

8 Clasificación de las Ceras Dentales según su uso
Para Patrones Procesado Impresiones Incrustaciones Corona Puentes Encajonados Correctoras Coladas (Bases Matálicas) Utilidad Para registros De mordida Para bases (placas de Acrílico) Adhesiva Otras

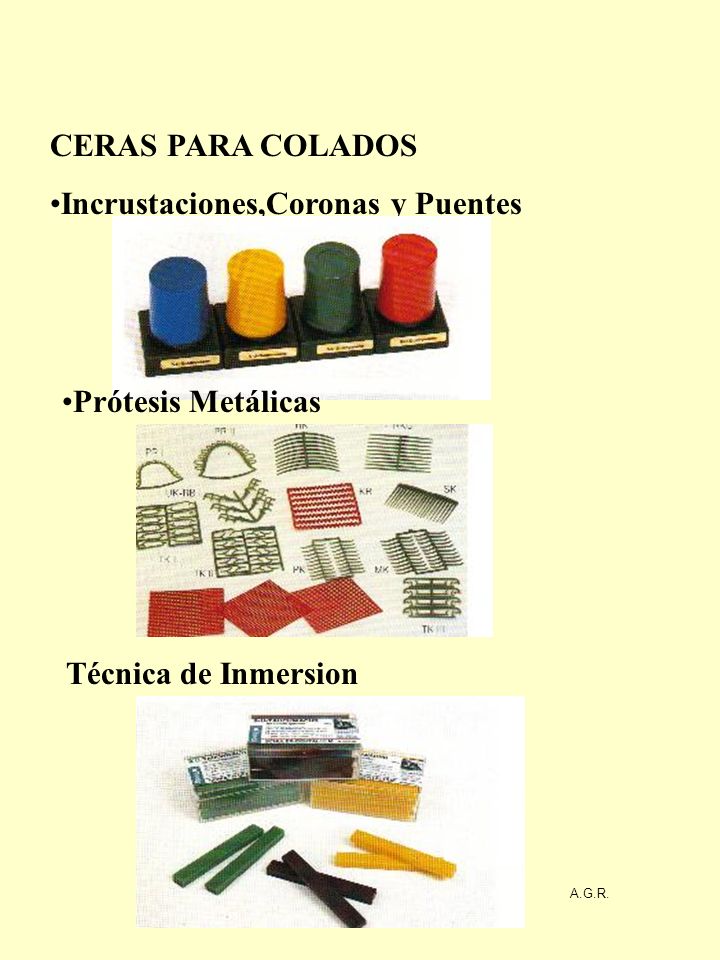

9 Incrustaciones,Coronas y Puentes
CERAS PARA COLADOS Incrustaciones,Coronas y Puentes Prótesis Metálicas Técnica de Inmersion A.G.R.

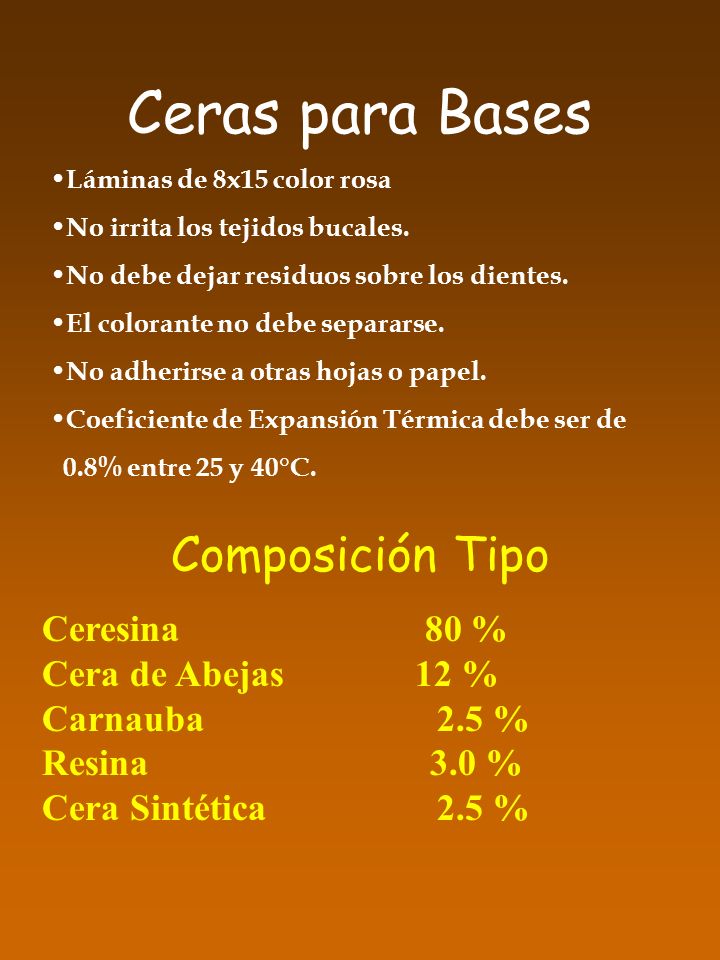

10 Ceras para Bases Composición Tipo
Láminas de 8x15 color rosa No irrita los tejidos bucales. No debe dejar residuos sobre los dientes. El colorante no debe separarse. No adherirse a otras hojas o papel. Coeficiente de Expansión Térmica debe ser de 0.8% entre 25 y 40°C. Composición Tipo Ceresina % Cera de Abejas % Carnauba % Resina % Cera Sintética %

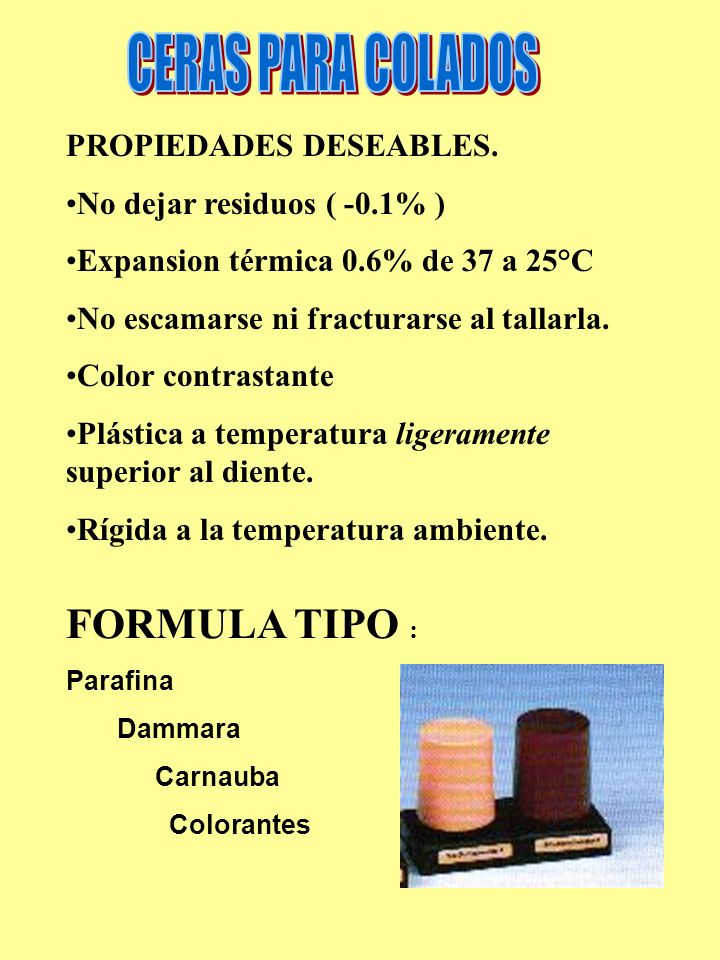

11 CERAS PARA COLADOS FORMULA TIPO : PROPIEDADES DESEABLES.
No dejar residuos ( -0.1% ) Expansion térmica 0.6% de 37 a 25°C No escamarse ni fracturarse al tallarla. Color contrastante Plástica a temperatura ligeramente superior al diente. Rígida a la temperatura ambiente. FORMULA TIPO : Parafina Dammara Carnauba Colorantes

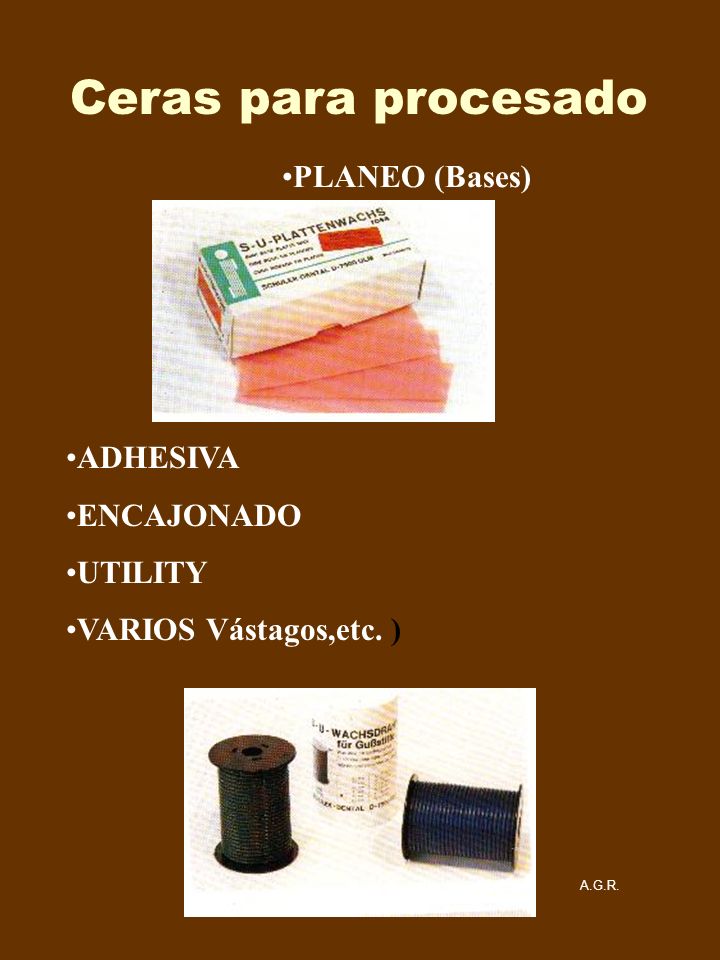

12 Ceras para procesado PLANEO (Bases) ADHESIVA ENCAJONADO UTILITY
VARIOS Vástagos,etc. ) A.G.R.

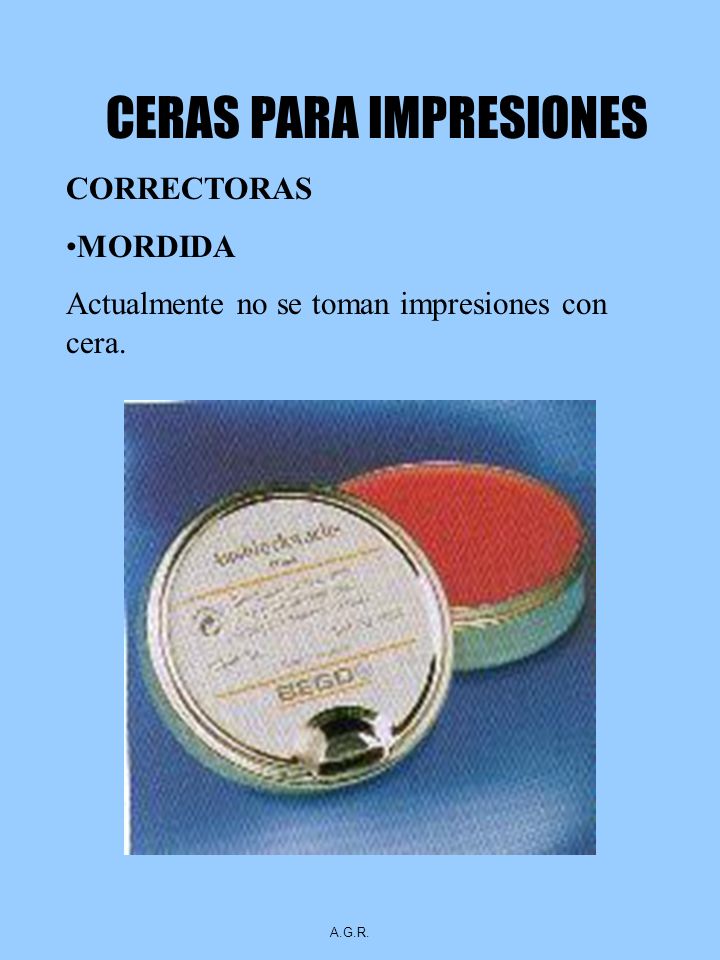

13 CERAS PARA IMPRESIONES CORRECTORAS MORDIDA
Actualmente no se toman impresiones con cera. A.G.R.

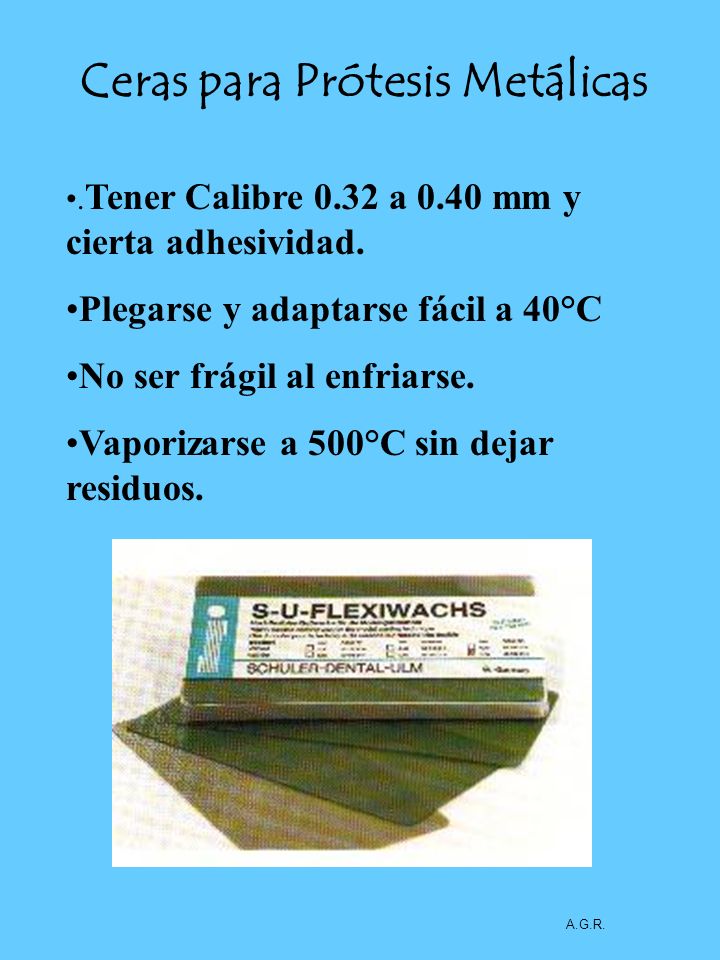

14 Ceras para Prótesis Metálicas
.Tener Calibre 0.32 a 0.40 mm y cierta adhesividad. Plegarse y adaptarse fácil a 40°C No ser frágil al enfriarse. Vaporizarse a 500°C sin dejar residuos. A.G.R.

15 BIBLIOGRAFIA Skinner-Phillip. Materiales Dentales Restauradores
Robert G: Craig Craig-O´Brien-Powers Materiales Dentales

16 ¡Hacer las cosas a ciegas puede ser peligroso!.....
