2 ¿Qué SON CORTES Y QUE UTILIDAD TIENE SU USO?

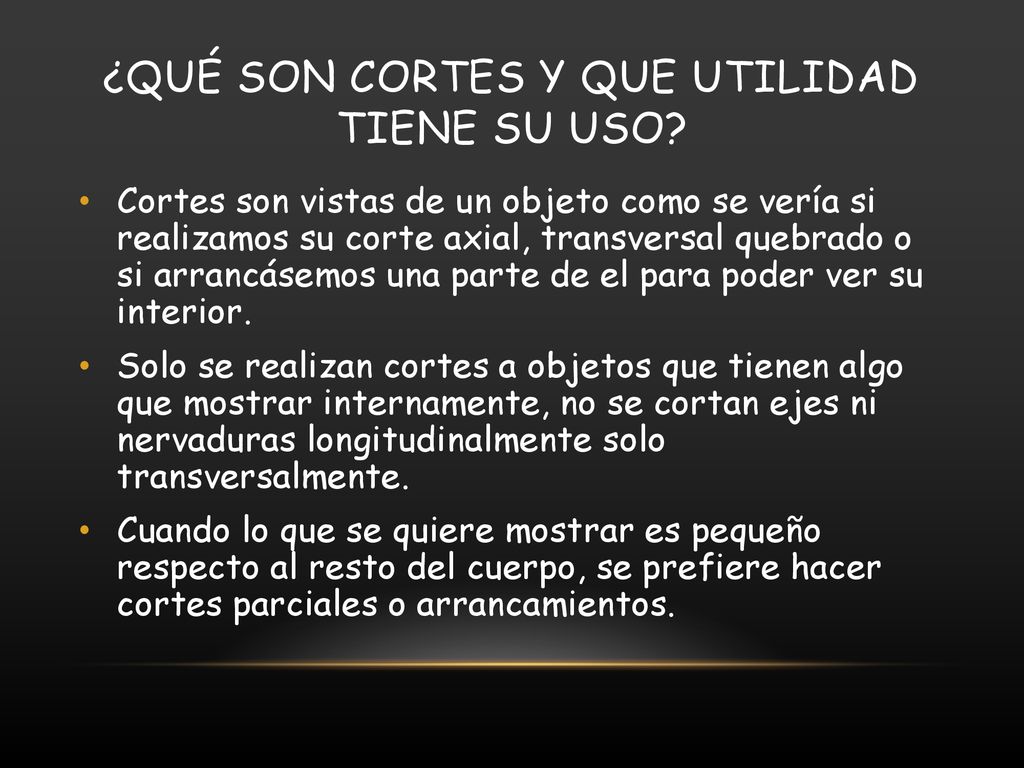

Cortes son vistas de un objeto como se vería si realizamos su corte axial, transversal quebrado o si arrancásemos una parte de el para poder ver su interior. Solo se realizan cortes a objetos que tienen algo que mostrar internamente, no se cortan ejes ni nervaduras longitudinalmente solo transversalmente. Cuando lo que se quiere mostrar es pequeño respecto al resto del cuerpo, se prefiere hacer cortes parciales o arrancamientos.

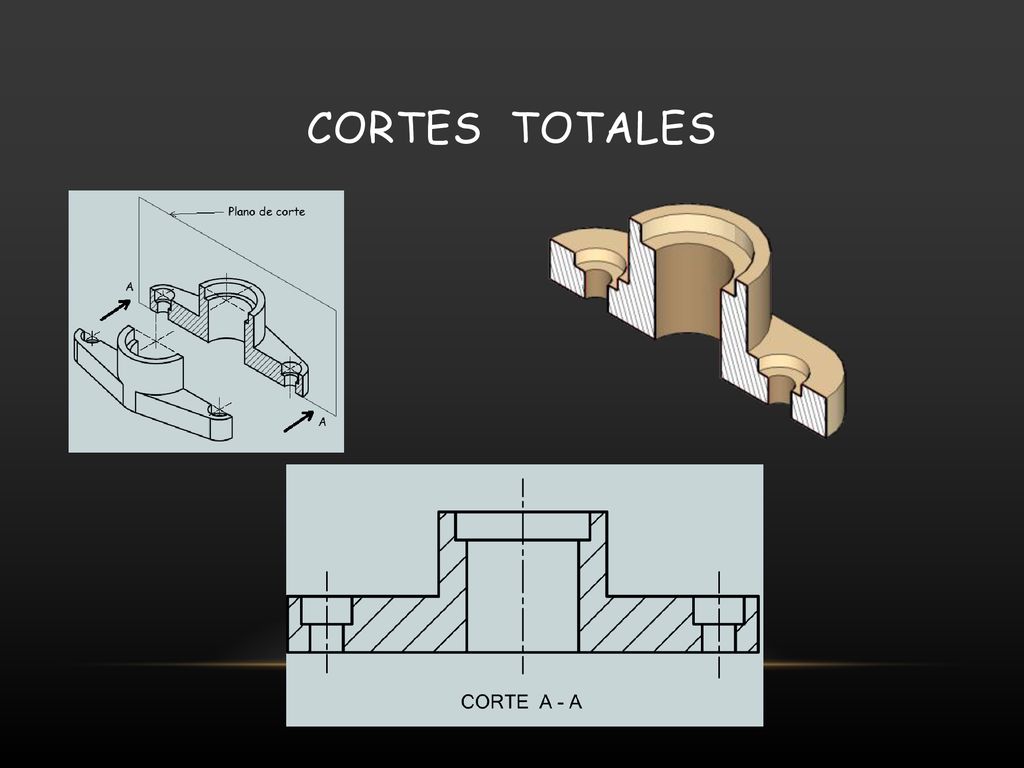

3 Cortes totales

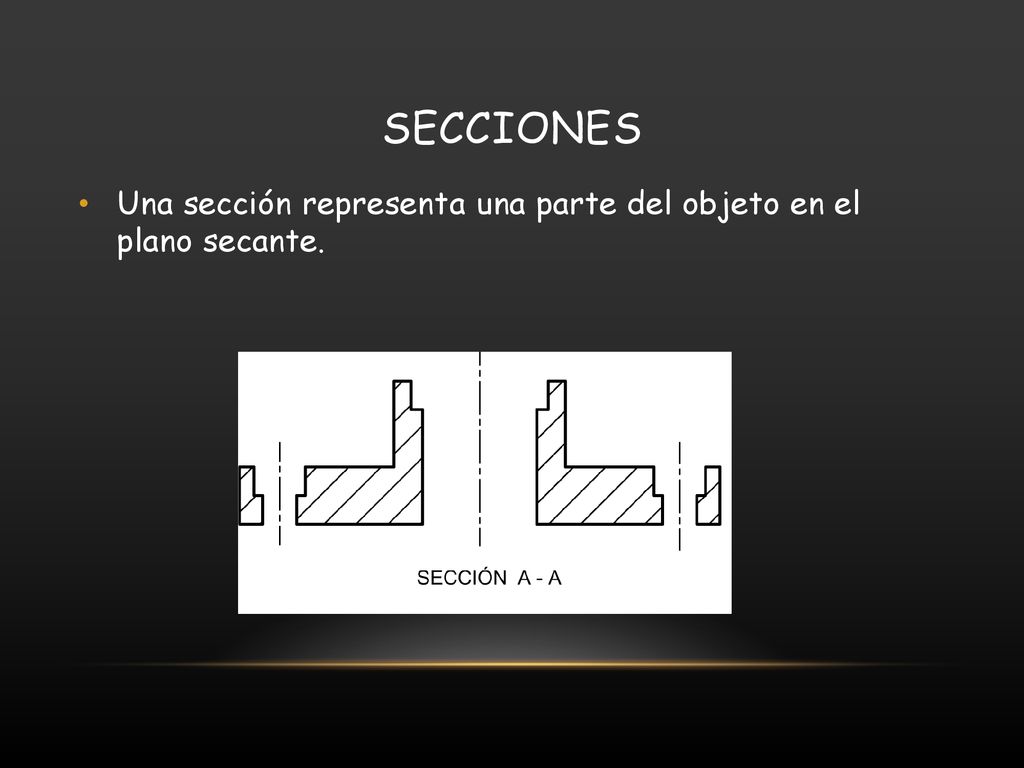

4 secciones Una sección representa una parte del objeto en el plano secante.

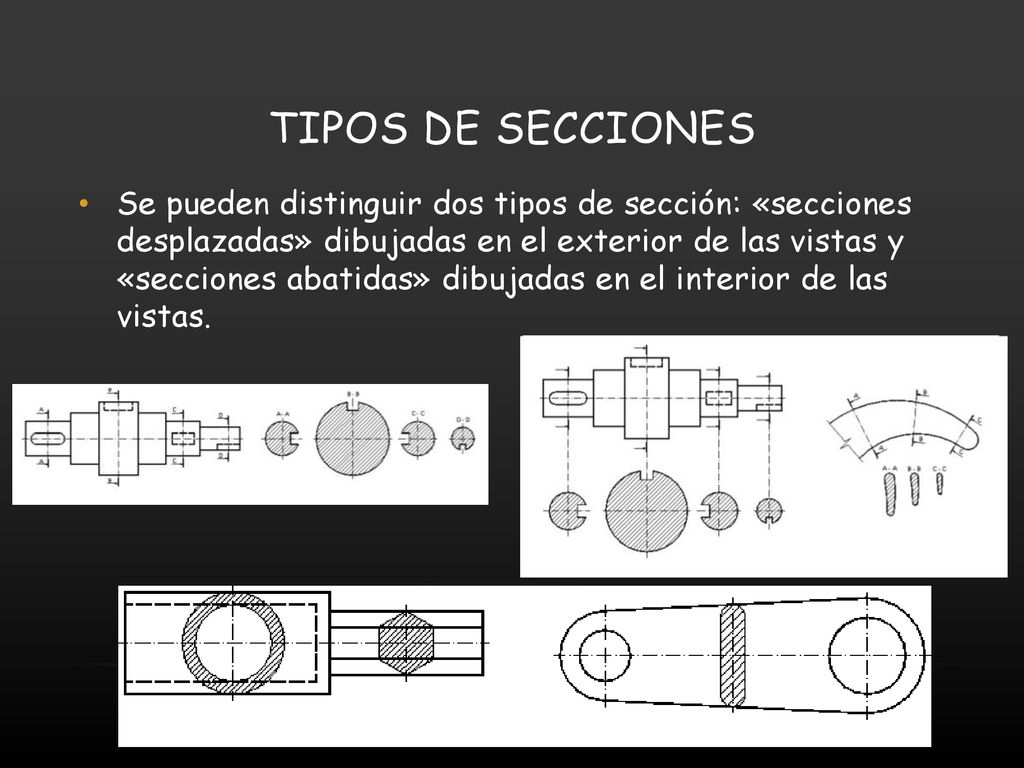

5 Tipos de secciones Se pueden distinguir dos tipos de sección: «secciones desplazadas» dibujadas en el exterior de las vistas y «secciones abatidas» dibujadas en el interior de las vistas.

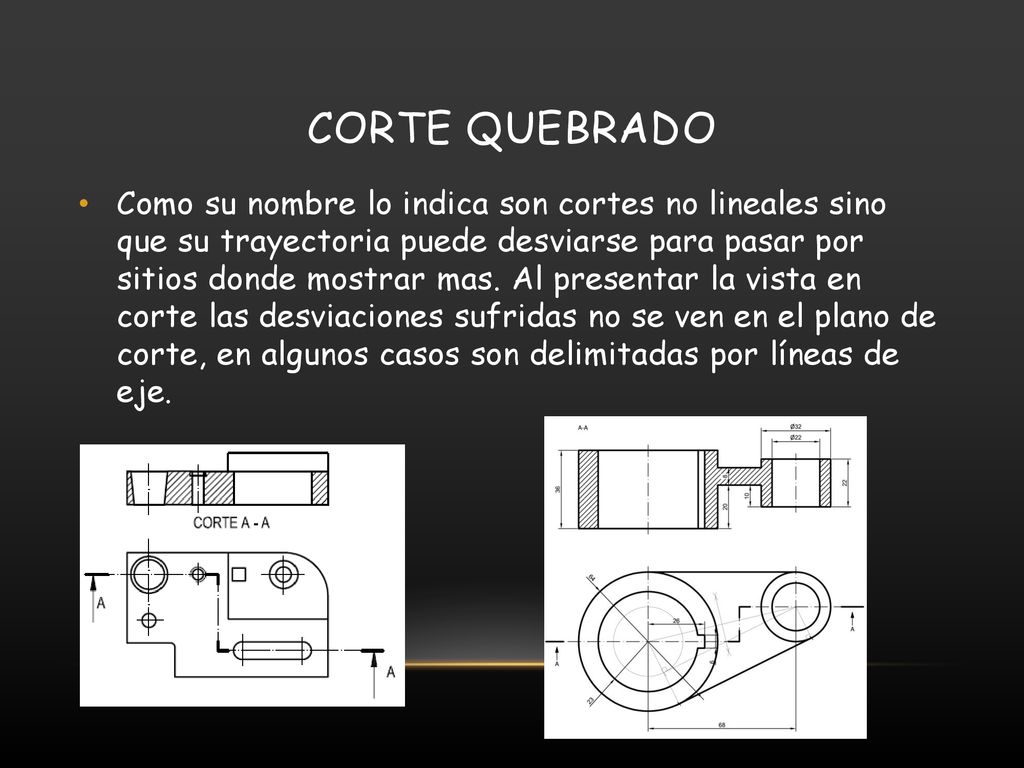

6 CORTE QUEBRADO Como su nombre lo indica son cortes no lineales sino que su trayectoria puede desviarse para pasar por sitios donde mostrar mas. Al presentar la vista en corte las desviaciones sufridas no se ven en el plano de corte, en algunos casos son delimitadas por líneas de eje.

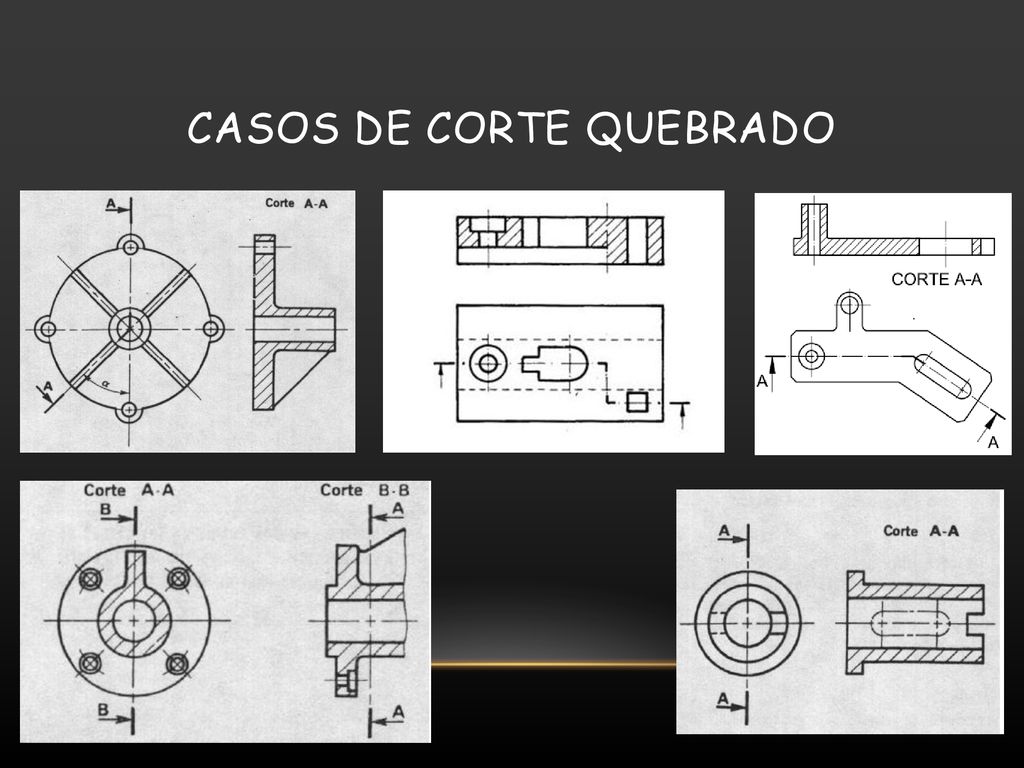

7 CASOS DE CORTE QUEBRADO

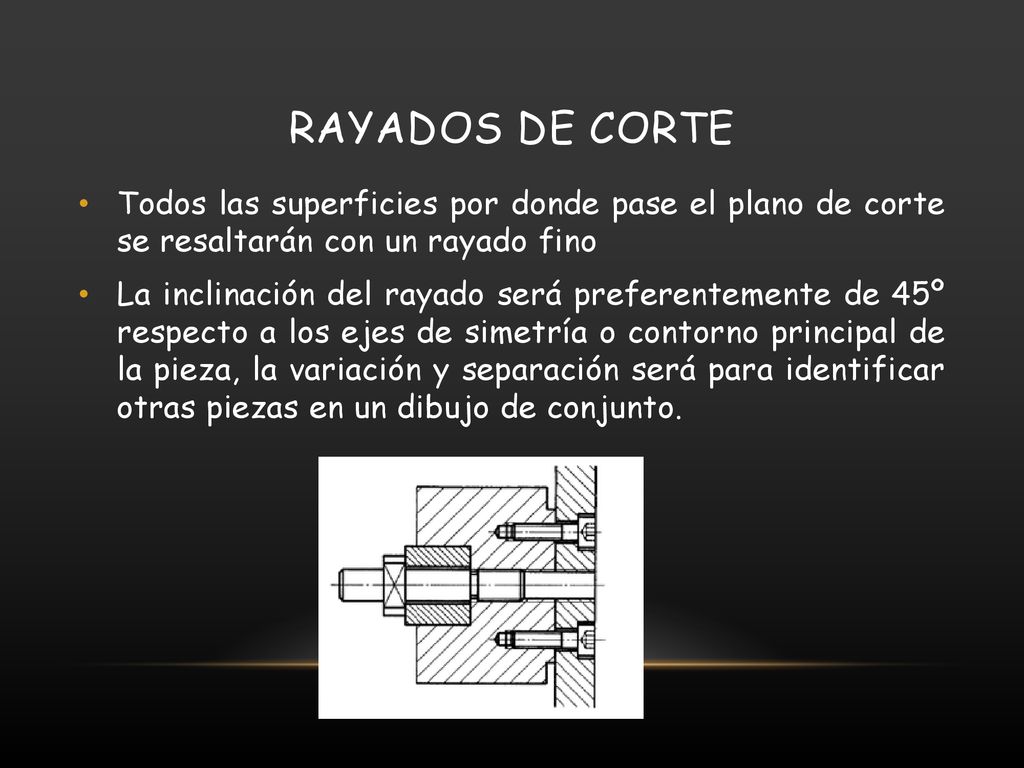

8 Rayados de corte Todos las superficies por donde pase el plano de corte se resaltarán con un rayado fino La inclinación del rayado será preferentemente de 45º respecto a los ejes de simetría o contorno principal de la pieza, la variación y separación será para identificar otras piezas en un dibujo de conjunto.

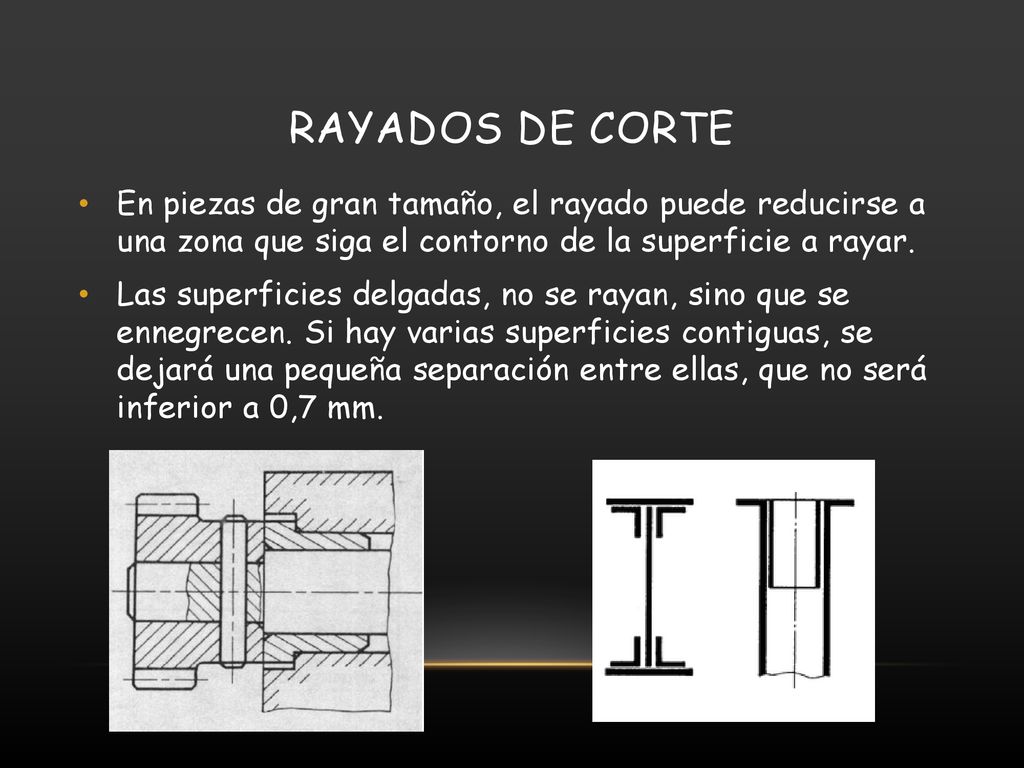

9 Rayados de corte En piezas de gran tamaño, el rayado puede reducirse a una zona que siga el contorno de la superficie a rayar. Las superficies delgadas, no se rayan, sino que se ennegrecen. Si hay varias superficies contiguas, se dejará una pequeña separación entre ellas, que no será inferior a 0,7 mm.

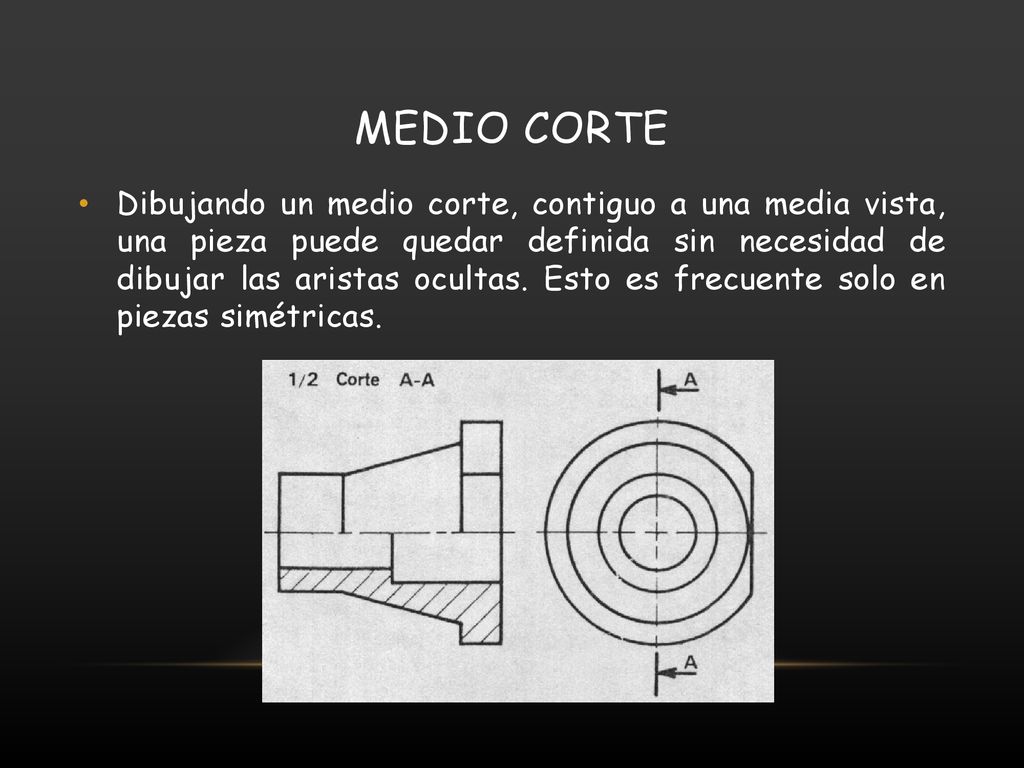

10 Medio CORTE Dibujando un medio corte, contiguo a una media vista, una pieza puede quedar definida sin necesidad de dibujar las aristas ocultas. Esto es frecuente solo en piezas simétricas.

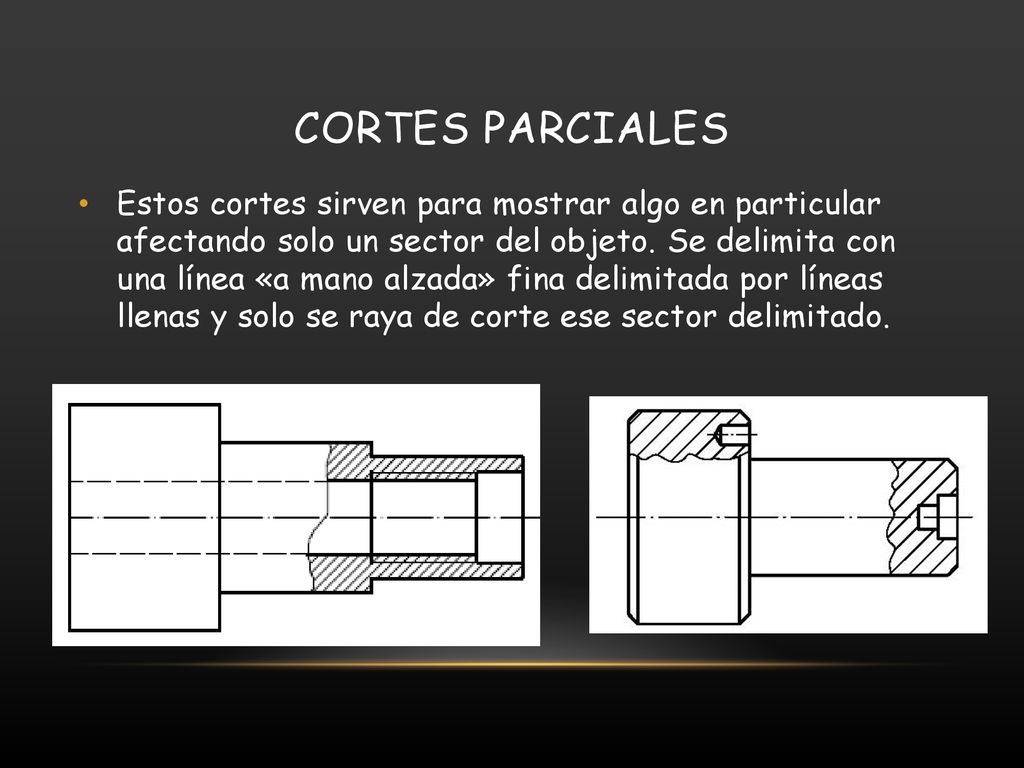

11 Cortes parciales Estos cortes sirven para mostrar algo en particular afectando solo un sector del objeto. Se delimita con una línea «a mano alzada» fina delimitada por líneas llenas y solo se raya de corte ese sector delimitado.

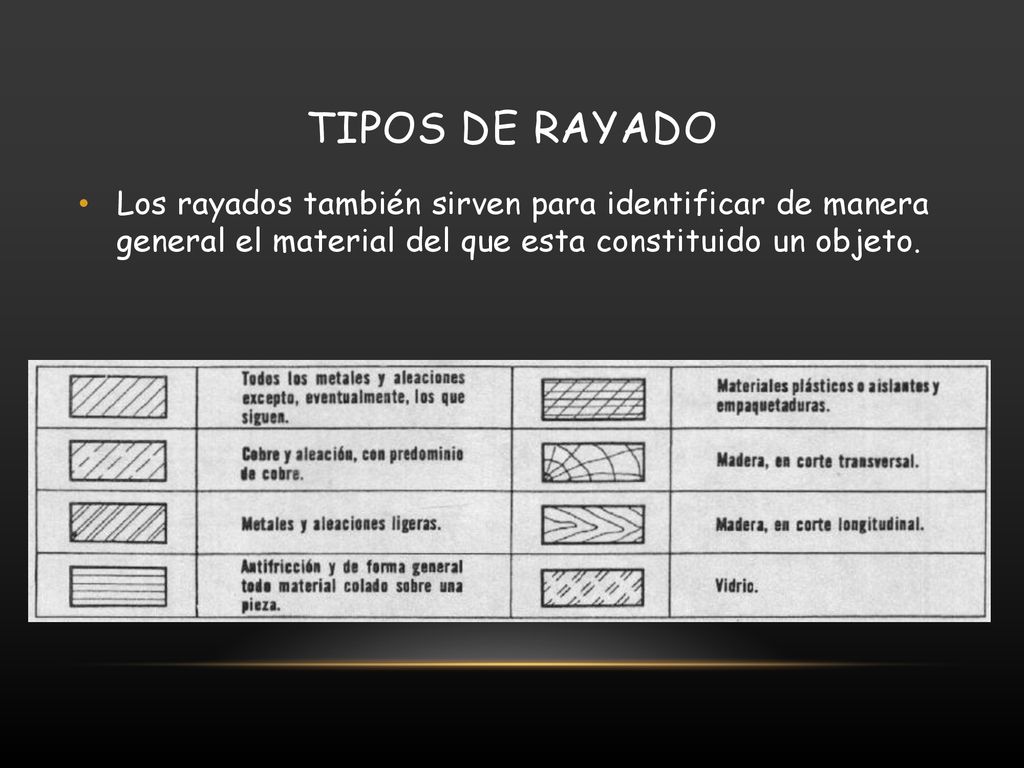

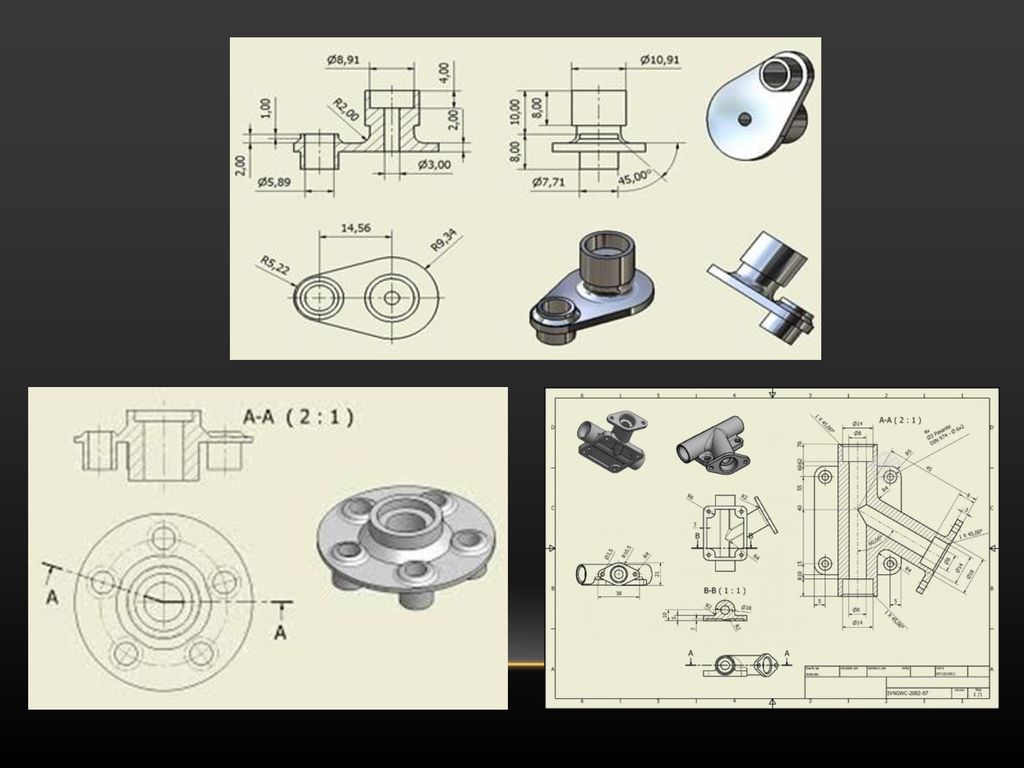

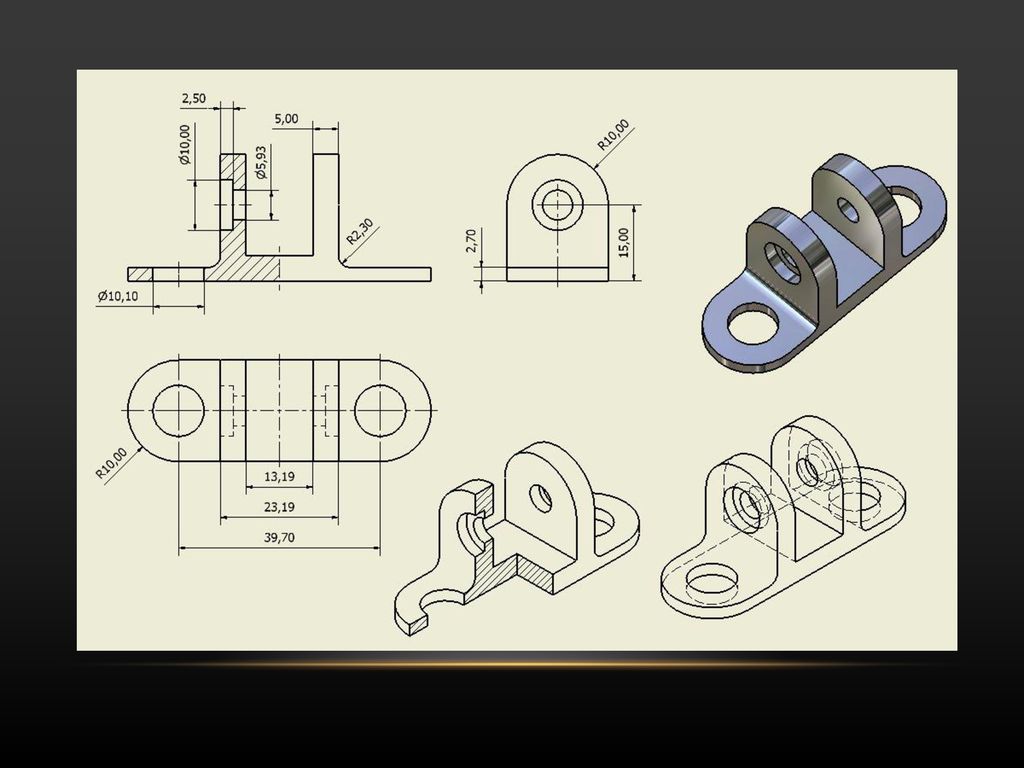

12 Tipos de rayado Los rayados también sirven para identificar de manera general el material del que esta constituido un objeto.
