Calderas de tipo “A”, “D” y”O”

Presentación del tema: "Calderas de tipo “A”, “D” y”O”"— Transcripción de la presentación:

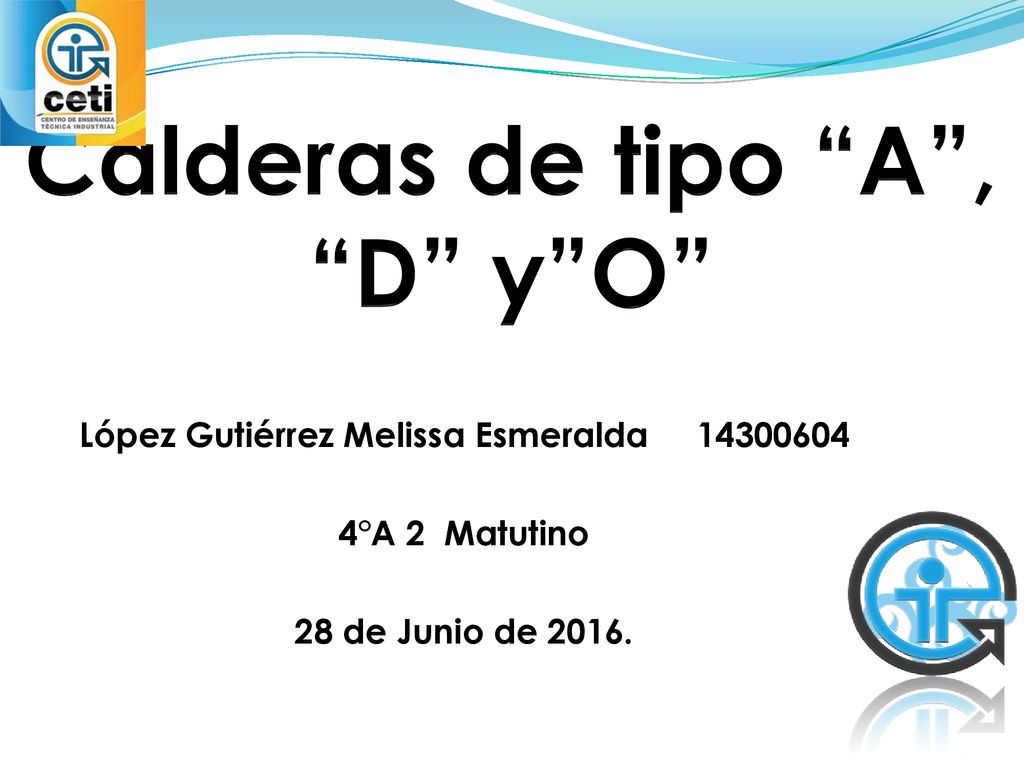

1 Calderas de tipo “A”, “D” y”O”
López Gutiérrez Melissa Esmeralda 4°A 2 Matutino 28 de Junio de 2016.

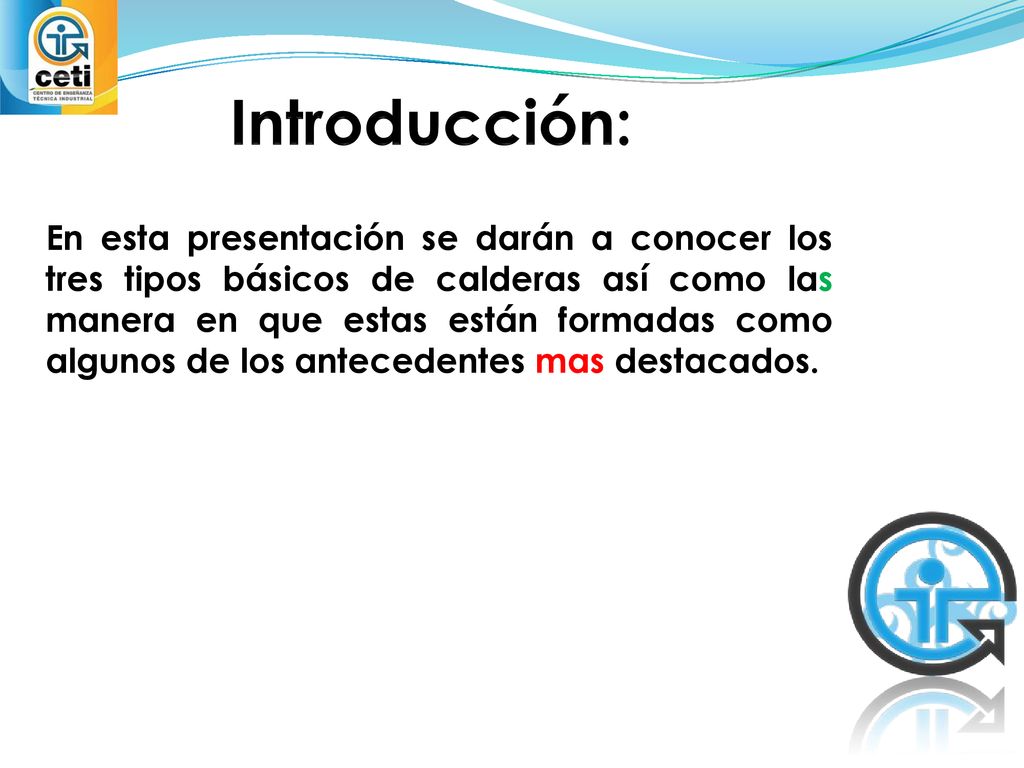

2 Introducción: En esta presentación se darán a conocer los tres tipos básicos de calderas así como las manera en que estas están formadas como algunos de los antecedentes mas destacados.

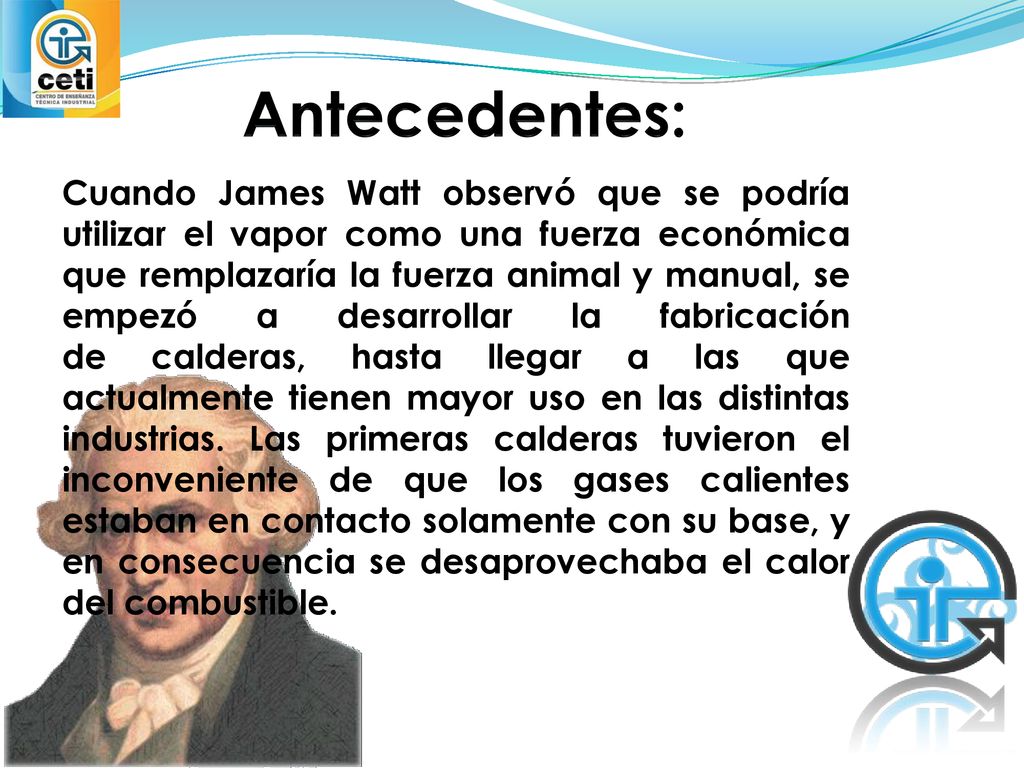

3 Antecedentes: Cuando James Watt observó que se podría utilizar el vapor como una fuerza económica que remplazaría la fuerza animal y manual, se empezó a desarrollar la fabricación de calderas, hasta llegar a las que actualmente tienen mayor uso en las distintas industrias. Las primeras calderas tuvieron el inconveniente de que los gases calientes estaban en contacto solamente con su base, y en consecuencia se desaprovechaba el calor del combustible.

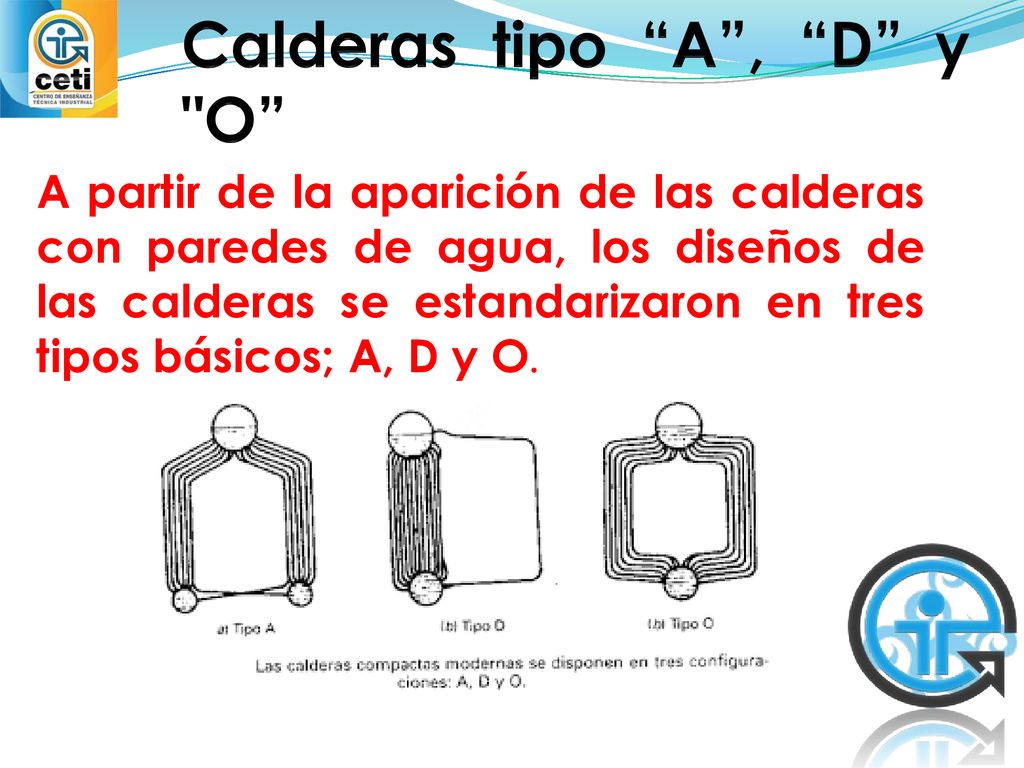

4 Calderas tipo “A”, “D” y "O”
A partir de la aparición de las calderas con paredes de agua, los diseños de las calderas se estandarizaron en tres tipos básicos; A, D y O.

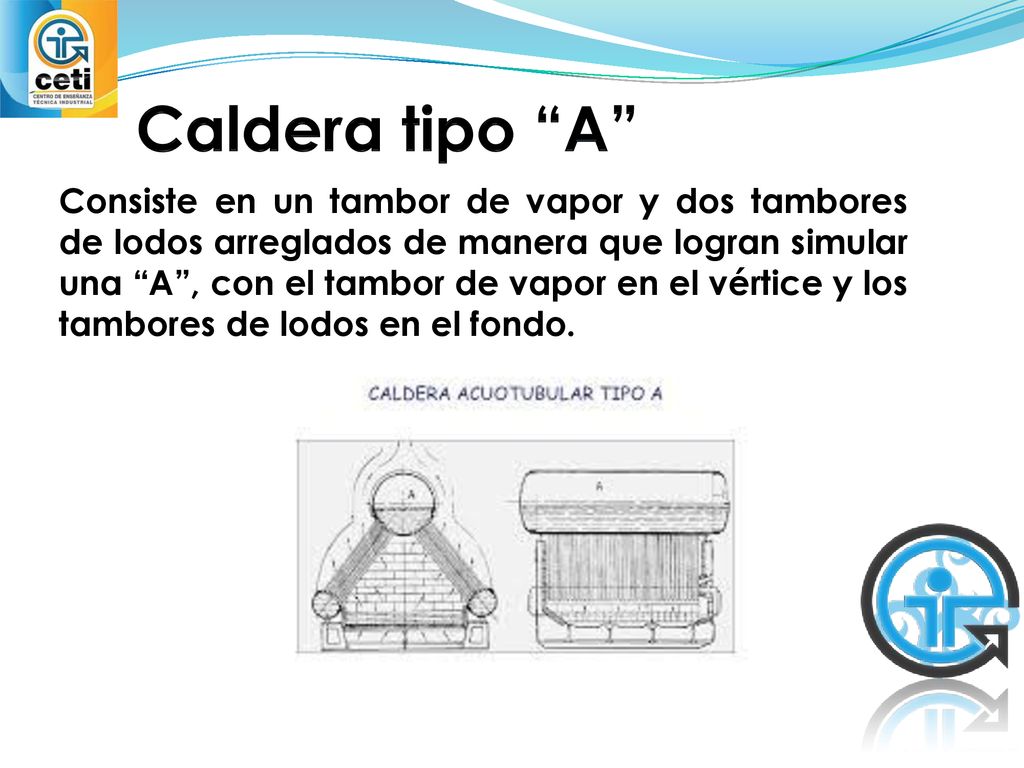

5 Caldera tipo “A” Consiste en un tambor de vapor y dos tambores de lodos arreglados de manera que logran simular una “A”, con el tambor de vapor en el vértice y los tambores de lodos en el fondo.

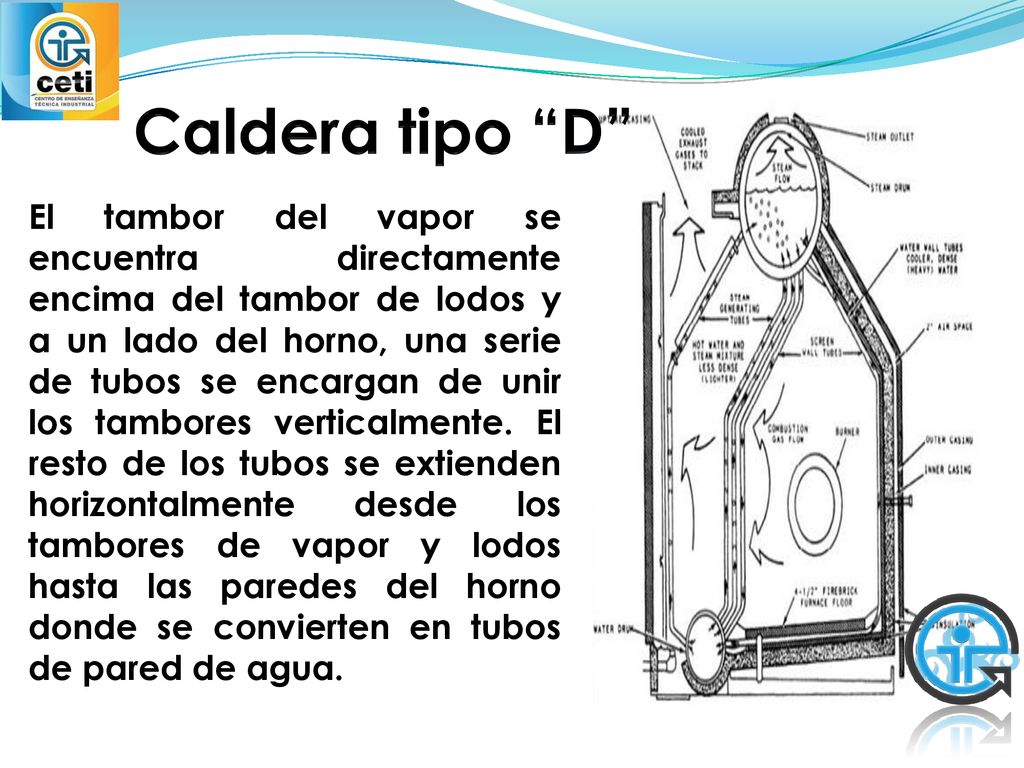

6 Caldera tipo “D” El tambor del vapor se encuentra directamente encima del tambor de lodos y a un lado del horno, una serie de tubos se encargan de unir los tambores verticalmente. El resto de los tubos se extienden horizontalmente desde los tambores de vapor y lodos hasta las paredes del horno donde se convierten en tubos de pared de agua.

7 Caldera tipo “O” Constan de un tambor de vapor que se localiza directamente encima del tambor de lodos, pero ambos se encuentran en el centro de la caldera y los tubos que los unen forman una “O”.

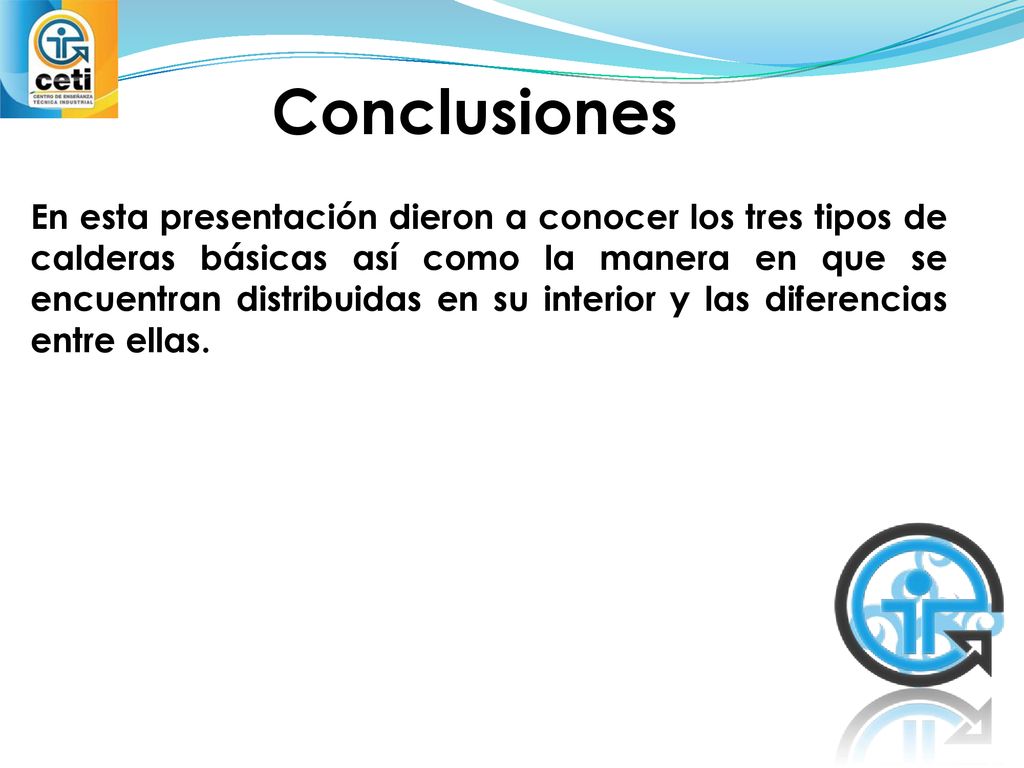

8 Conclusiones En esta presentación dieron a conocer los tres tipos de calderas básicas así como la manera en que se encuentran distribuidas en su interior y las diferencias entre ellas.

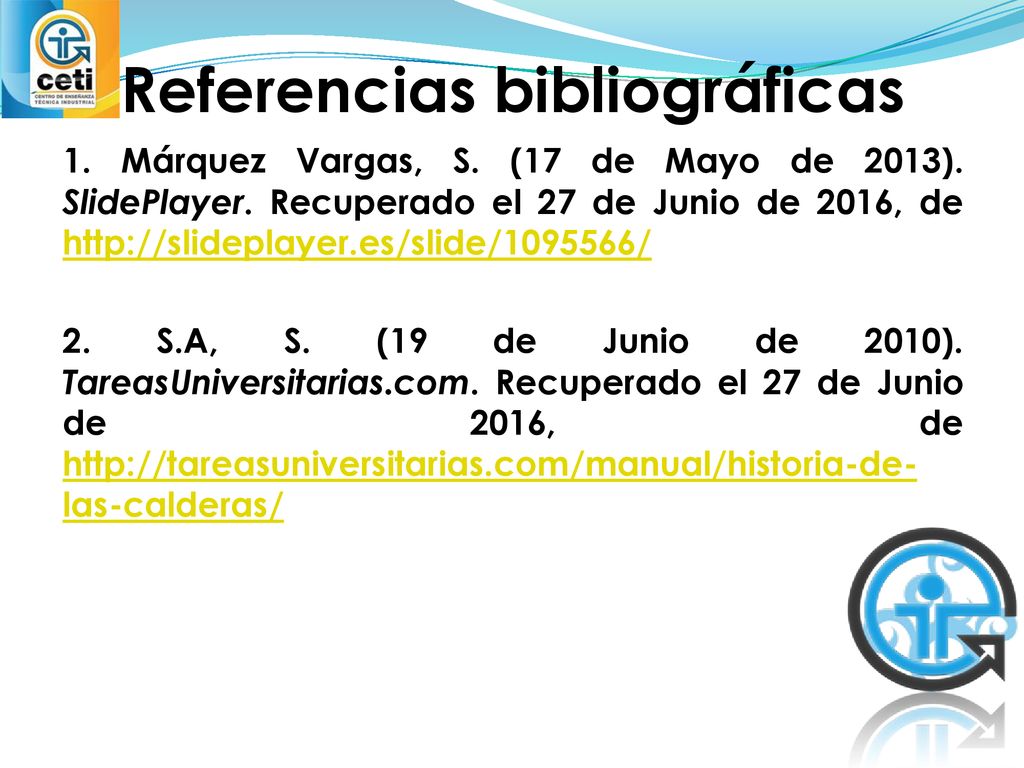

9 Referencias bibliográficas
1. Márquez Vargas, S. (17 de Mayo de 2013). SlidePlayer. Recuperado el 27 de Junio de 2016, de 2. S.A, S. (19 de Junio de 2010). TareasUniversitarias.com. Recuperado el 27 de Junio de 2016, de

10 Preguntas de repaso 1. Observó que se podría utilizar el vapor como una fuerza económica R= James Watt 2. Tipos básicos de calderas R= A, D y O 3. Forma en que se encuentra acomodada la caldera tipo A R= El tambor de vapor en la parte superior como vértice y los tambores de lodos en la parte infeior de cada lado

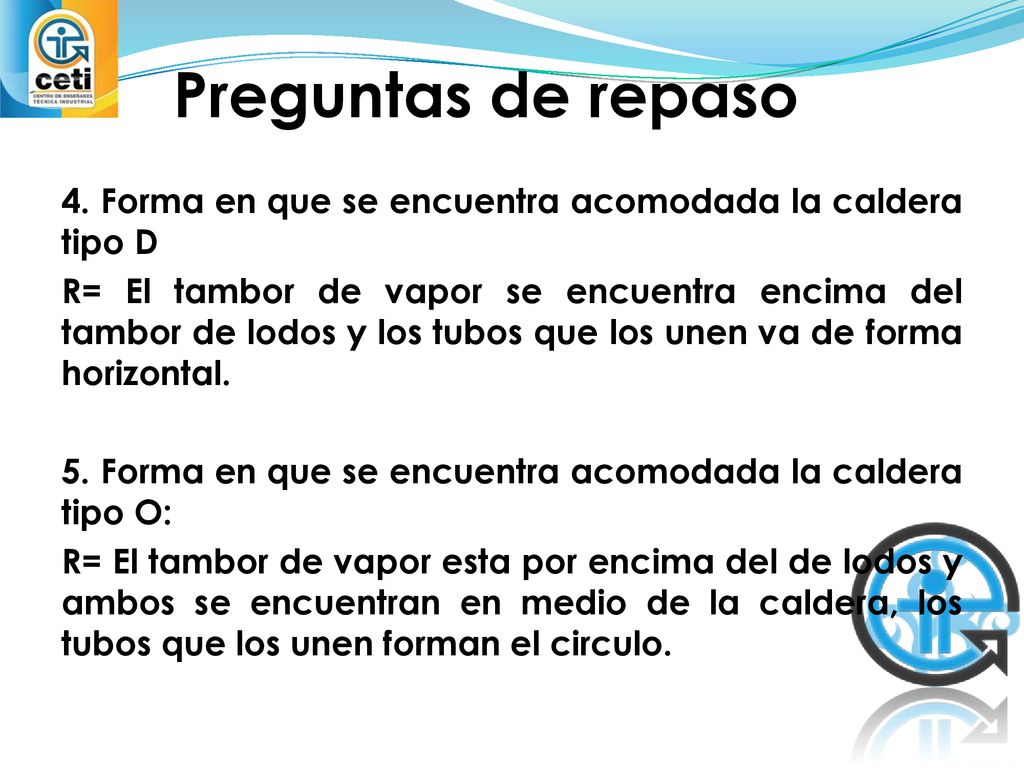

11 Preguntas de repaso 4. Forma en que se encuentra acomodada la caldera tipo D R= El tambor de vapor se encuentra encima del tambor de lodos y los tubos que los unen va de forma horizontal. 5. Forma en que se encuentra acomodada la caldera tipo O: R= El tambor de vapor esta por encima del de lodos y ambos se encuentran en medio de la caldera, los tubos que los unen forman el circulo.
