Hornos y Calderas
2
Horno ES UN EQUIPO CUYA FUNCIÓN ES TRANSFERIR ENERGÍA EN FORMA DE CALOR A UN PRODUCTO, A PARTIR DE LA COMBUSTIÓN DE UN COMBUSTIBLE EN UNO O VARIOS QUEMADORES.
3
Tipos de Hornos
4
Horno de Cabina Chimenea y su mariposa Tubos de la zona de convección
Tubos de la zona ´shield¨ Tubos de la zona de radiación Envolvente Quemadores
5
Chimenea y su damper o mariposa ¨Coil¨ circular de tubos de radiación
Horno Vertical Chimenea y su damper o mariposa ¨Coil¨ de tubos de Convección Cono deflector ¨Coil¨ circular de tubos de radiación Envolvente o ¨Shell¨ Quemadores
6
Horno de caja Chimenea y mariposa Tubos radiación Quemador
Tubos convección Conductos de gases Envolvente
7
CALDERA o GENERADOR DE VAPOR
EQUIPO CUYA FUNCIÓN ES TRANSFERIR ENERGÍA EN FORMA DE CALOR AL AGUA DEBIDO A LA COMBUSTIÓN DE SUSTANCIAS COMBUSTIBLES PARA QUE ESTA SE CONVIERTA EN VAPOR
8
CLASIFICACION De acuerdo a la disposición del fluido: Acuotubulares o de tubos de agua. Pirotubulares o de tubos de fuego. De acuerdo al tipo de circulación: Natural o por diferencia de densidades. Forzada.
9
CLASIFICACION De acuerdo a la Operación: Operación Manual. Semiautomática. Automática. De acuerdo al tiro de la chimenea: Tiro forzado Tiro inducido.
10

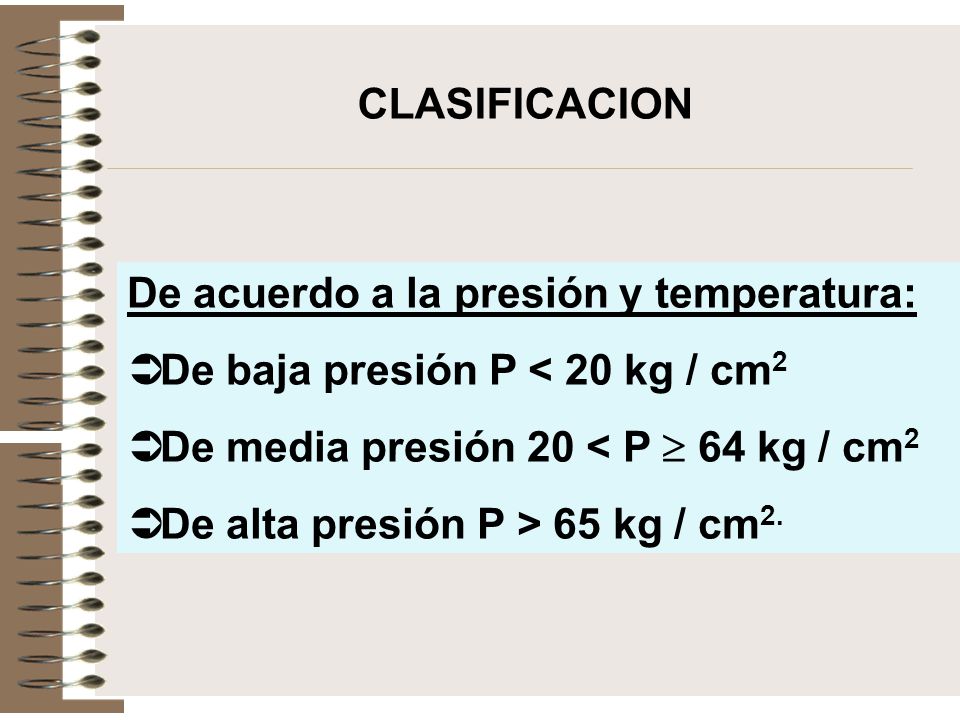

CLASIFICACION De acuerdo a la presión y temperatura: De baja presión P < 20 kg / cm2 De media presión 20 < P 64 kg / cm2 De alta presión P > 65 kg / cm2.
