2 Introducción En el presente trabajo se hablara de lo relativo a la Caldera Pirotubular, sus antecedentes, funcionamiento y partes de la misma con la finalidad de conocer en la medida de lo posible su funcionamiento en general

3 Antecedentes La generación de vapor a escala industrial cuenta con más de 200 años de historia. El primer siglo se caracteriza exclusivamente por calderas comparables con las actuales calderas pirotubulares. En el año 1875, es decir, 106 años después de que James Watt inventase la caldera y la máquina de vapor, la empresa Steinmüller diseñó la primera caldera acuotubular.

4 Debido al principio de diseño, no pueden conseguirse unas producciones tan grandes ni unos parámetros de vapor tan extremos en calderas pirotubulares. Sin embargo, las calderas pirotubulares son aún objeto de mejoras hoy en día.

5 Desarrollo del tema: Caldera:

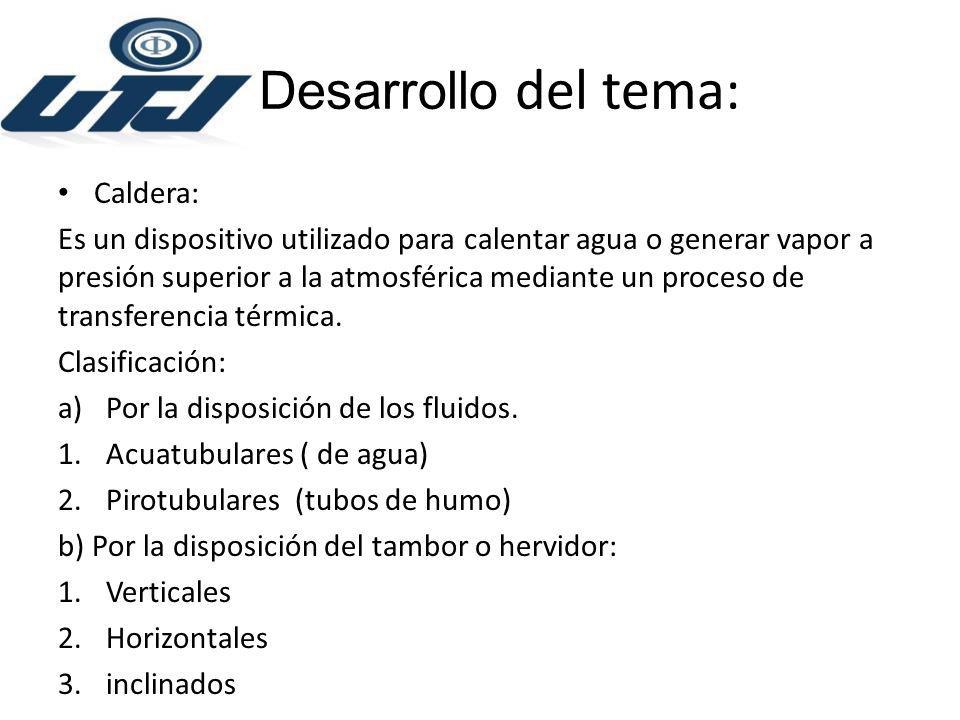

Es un dispositivo utilizado para calentar agua o generar vapor a presión superior a la atmosférica mediante un proceso de transferencia térmica. Clasificación: Por la disposición de los fluidos. Acuatubulares ( de agua) Pirotubulares (tubos de humo) b) Por la disposición del tambor o hervidor: Verticales Horizontales inclinados

6 I La caldera pirotubular. En esta los humos pasan por dentro de los tubos y el agua baña a estos por afuera, concebida especialmente para el aprovechamiento de gases de recuperación. Los gases muy calientes procedentes de un quemador. Se conducen a través de múltiples tubos embebidos por el agua contenida en el cuerpo de la caldera hasta una chimenea de salida exterior. Durante el paso por los tubos ceden el calor al agua la hacen hervir concentrándose su en el domo los vapores del agua donde se extraen para su proceso.

7 Caldera Pirotubular

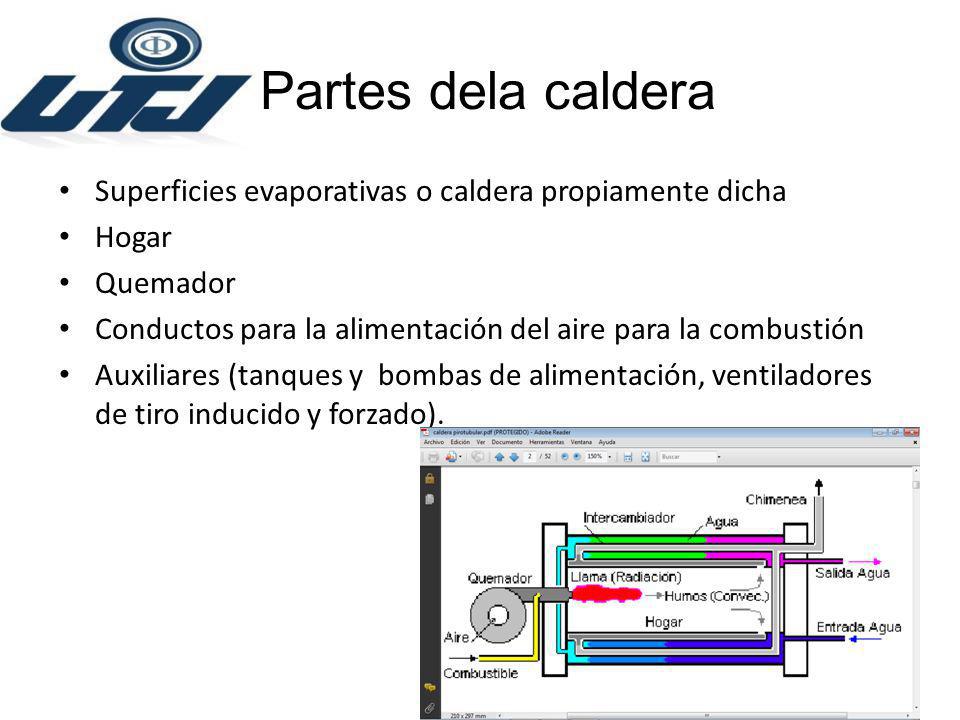

8 Partes dela caldera Superficies evaporativas o caldera propiamente dicha Hogar Quemador Conductos para la alimentación del aire para la combustión Auxiliares (tanques y bombas de alimentación, ventiladores de tiro inducido y forzado).

9 Componentes de seguridad
Válvula de seguridad o alivio Detector de flama Control de presión Control auxiliar de bajo nivel de agua Alarmas acústicas o visuales

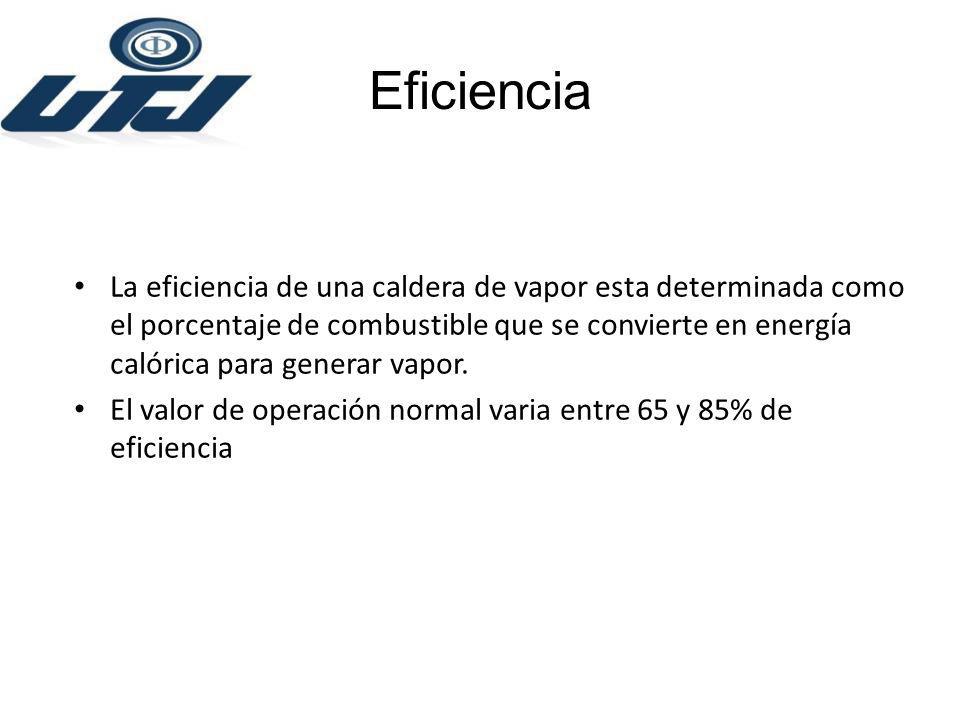

10 Eficiencia La eficiencia de una caldera de vapor esta determinada como el porcentaje de combustible que se convierte en energía calórica para generar vapor. El valor de operación normal varia entre 65 y 85% de eficiencia
