1 II jornadas Técnicas de END 2004 Daños producidos en estructura de caldera de vapor humo tubular D.Salvo, E. Vedovatti, J.Telesca

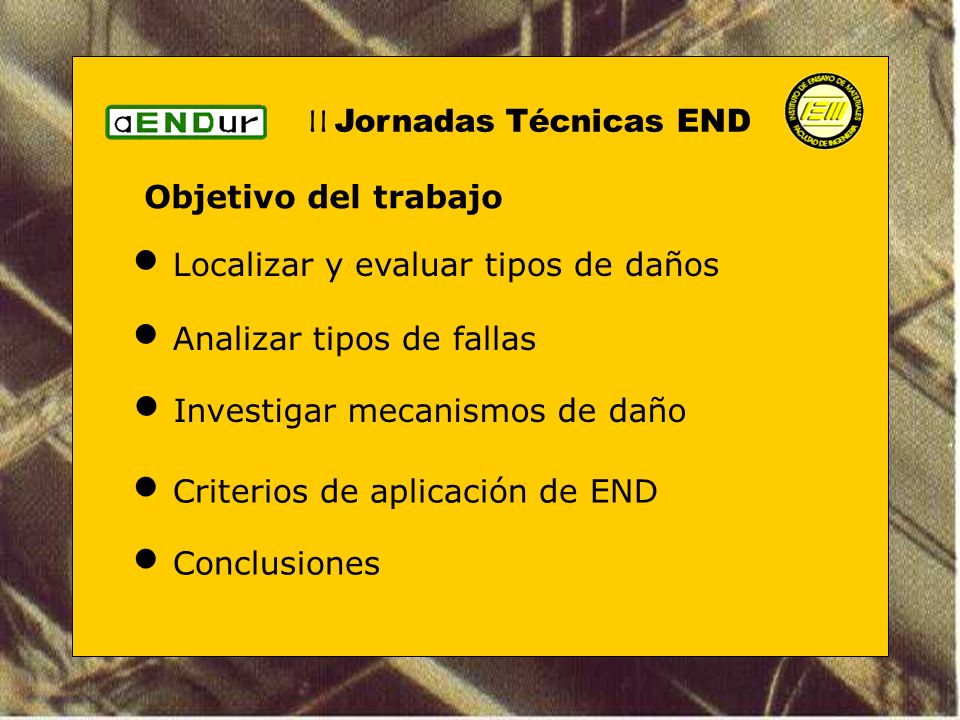

2 II Jornadas Técnicas END Localizar y evaluar tipos de daños Objetivo del trabajo Analizar tipos de fallas Investigar mecanismos de daño Criterios de aplicación de END Conclusiones

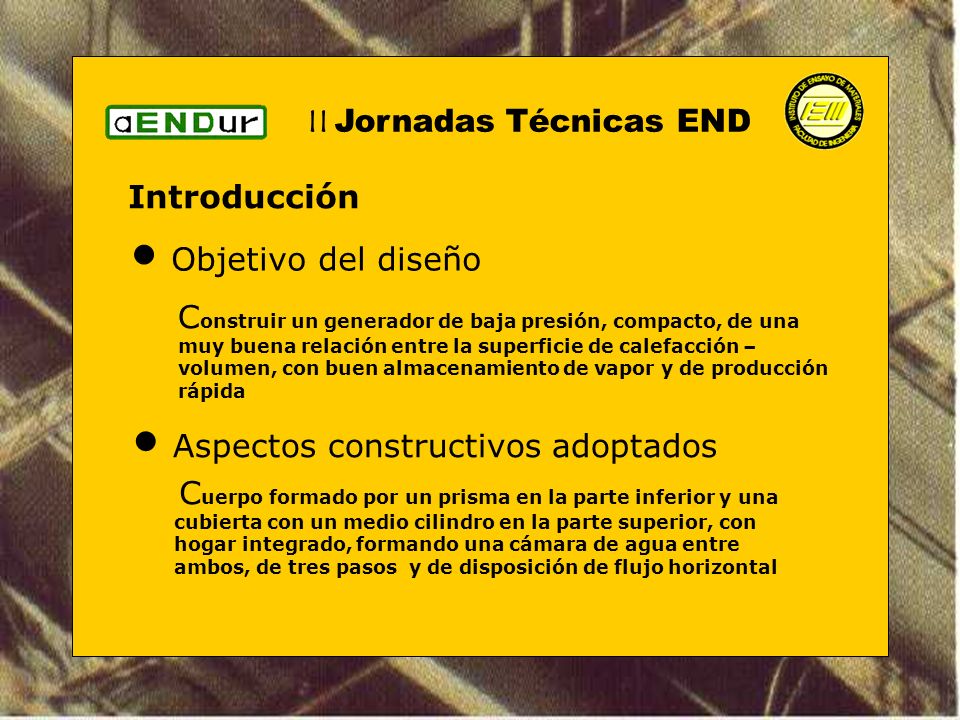

3 II Jornadas Técnicas END Introducción Objetivo del diseño C onstruir un generador de baja presión, compacto, de una muy buena relación entre la superficie de calefacción – volumen, con buen almacenamiento de vapor y de producción rápida Aspectos constructivos adoptados C uerpo formado por un prisma en la parte inferior y una cubierta con un medio cilindro en la parte superior, con hogar integrado, formando una cámara de agua entre ambos, de tres pasos y de disposición de flujo horizontal

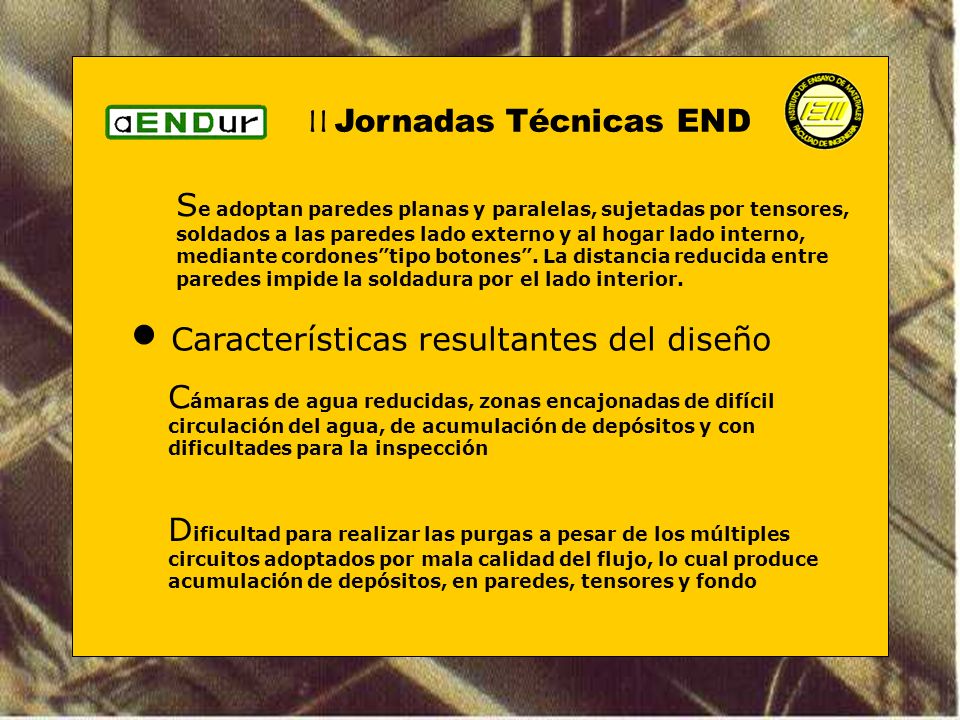

4 II Jornadas Técnicas END S e adoptan paredes planas y paralelas, sujetadas por tensores, soldados a las paredes lado externo y al hogar lado interno, mediante cordones”tipo botones”. La distancia reducida entre paredes impide la soldadura por el lado interior. Características resultantes del diseño C ámaras de agua reducidas, zonas encajonadas de difícil circulación del agua, de acumulación de depósitos y con dificultades para la inspección D ificultad para realizar las purgas a pesar de los múltiples circuitos adoptados por mala calidad del flujo, lo cual produce acumulación de depósitos, en paredes, tensores y fondo

5 II Jornadas Técnicas END L a ausencia de tapas de inspección o la colocación de tapas de tamaños reducidos ofrecen una visión limitada y parcial de la cámara de agua para la inspección L as condiciones impuestas por diseño asociadas a malas prácticas operativas, a una inspección dificultada por acceso o no utilización de equipo apropiado, contribuyen a gestar daños que generan reparaciones costosas y evitables, así como efectos catastróficos que involucran la seguridad Consecuencias

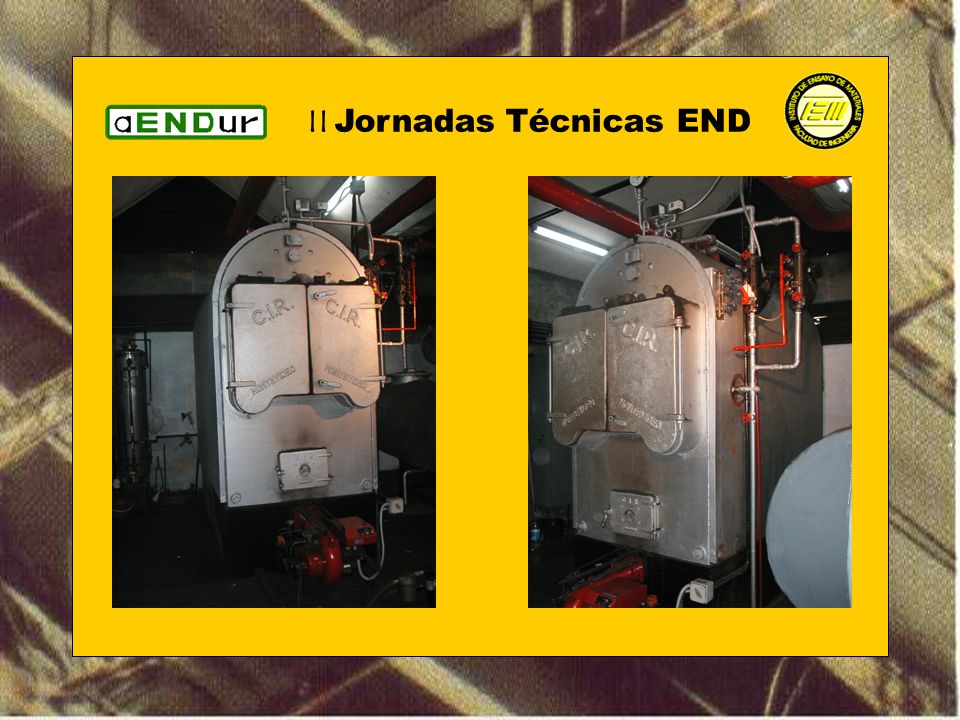

6 II Jornadas Técnicas END

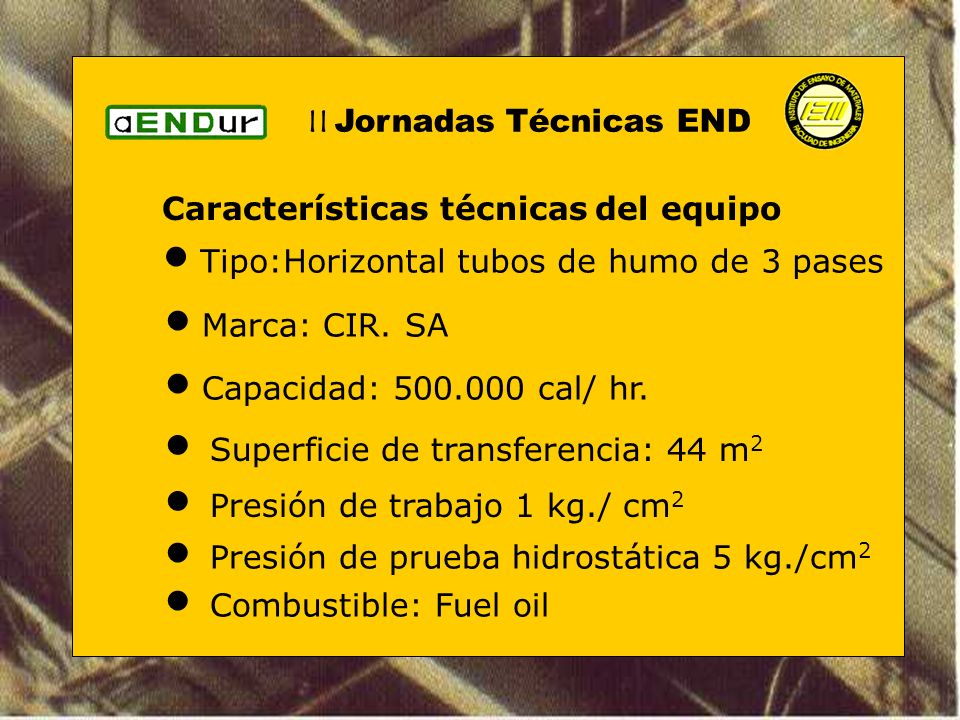

7 Características técnicas del equipo Tipo:Horizontal tubos de humo de 3 pases Marca: CIR. SA Capacidad: 500.000 cal/ hr. Superficie de transferencia: 44 m 2 Presión de trabajo 1 kg./ cm 2 Presión de prueba hidrostática 5 kg./cm 2 Combustible: Fuel oil

8 II Jornadas Técnicas END Construcción y montaje Tensores Placa delantera Tubos 2º paso Hogar Drenaje Tubos 3 er paso

9 II Jornadas Técnicas END C ámara de vapor C ámara de agua Tapón fusible

10 II Jornadas Técnicas END Quemador Humos

11 II Jornadas Técnicas END Identificación de daños lado de agua Incrustación Acumulación de depósitos Factores de corrosión

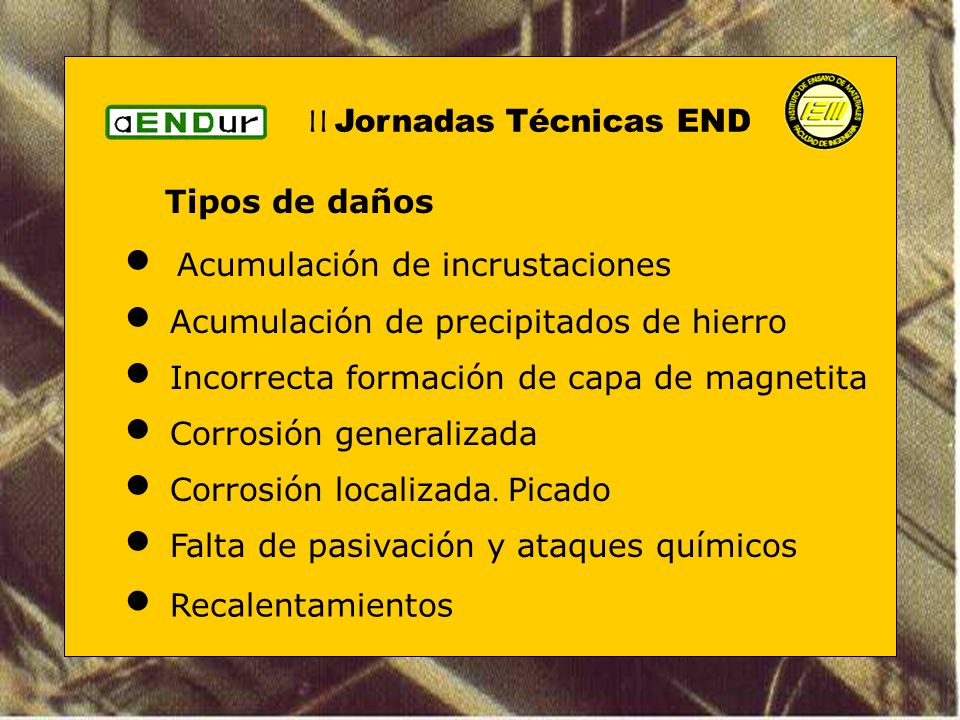

12 II Jornadas Técnicas END Tipos de daños Acumulación de incrustaciones Acumulación de precipitados de hierro Incorrecta formación de capa de magnetita Corrosión generalizada Corrosión localizada. Picado Falta de pasivación y ataques químicos Recalentamientos

13 II Jornadas Técnicas END Acciones de mantenimiento Correcto tratamiento del agua Realización de purgas periódicas y eficientes Inspecciones periódicas con instrumentos adecuados

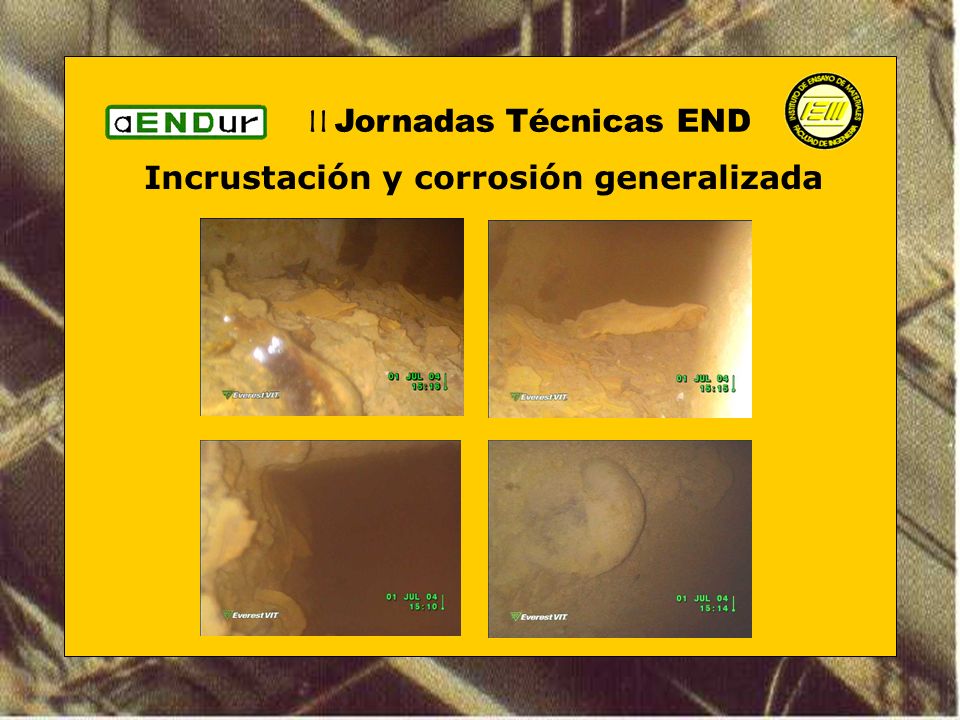

14 II Jornadas Técnicas END Incrustación y corrosión generalizada

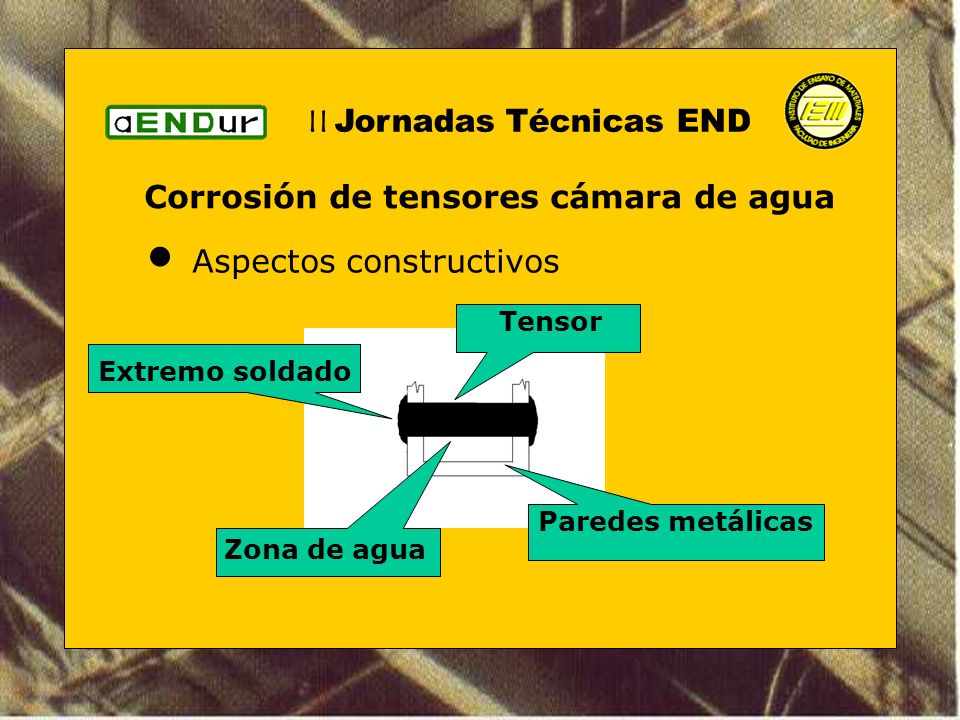

15 II Jornadas Técnicas END Corrosión de tensores cámara de agua Aspectos constructivos Tensor Paredes metálicas Extremo soldado Zona de agua

16 II Jornadas Técnicas END Daño de corrosión Zona de corrosión Forma generalmente de copa Comienzo generalmente en rendija Proceso de corrosión en estado de tracción Colapso final

17 II Jornadas Técnicas END Localización y seguimiento de daño Inspección visual remota Inspección acústica por percutor Inspección por partículas magnéticas

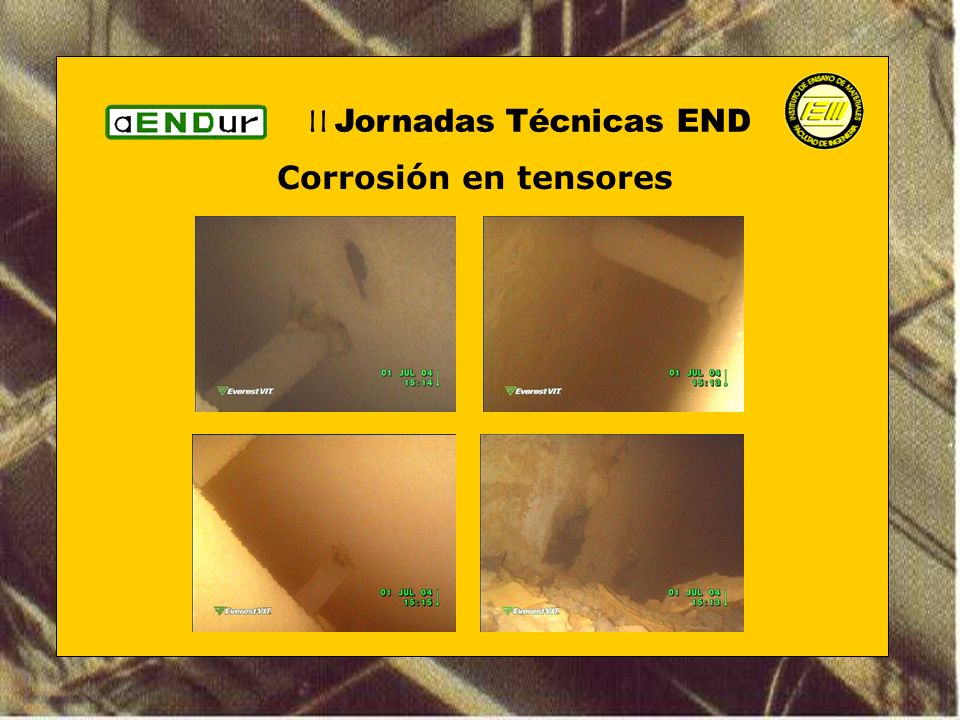

18 II Jornadas Técnicas END Corrosión en tensores

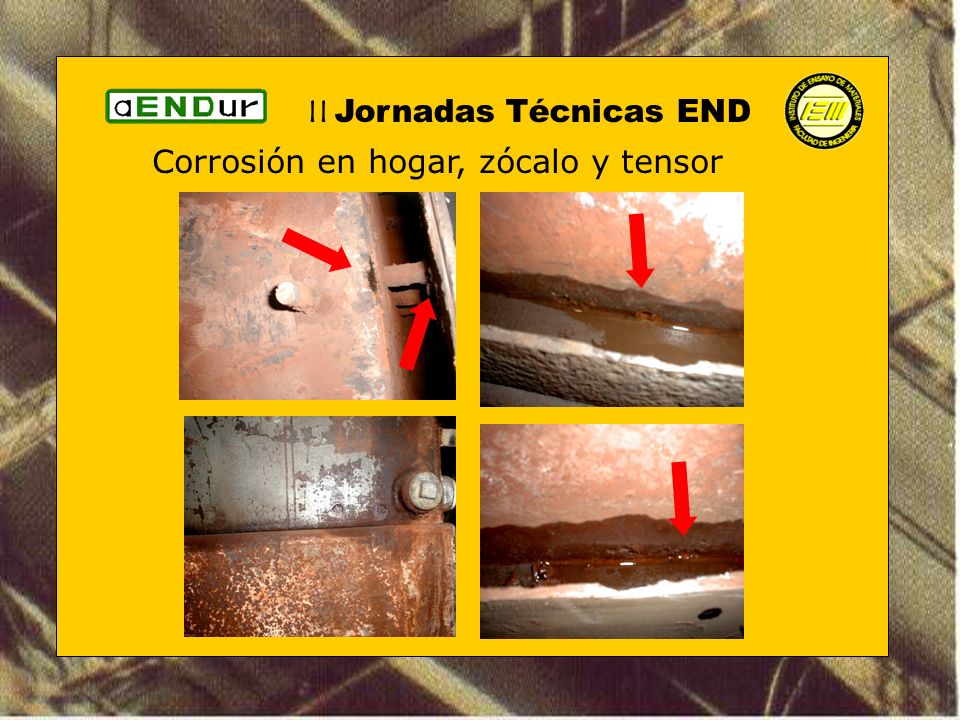

19 II Jornadas Técnicas END Corrosión en hogar, zócalo y tensor

20 II Jornadas Técnicas END Consecuencias

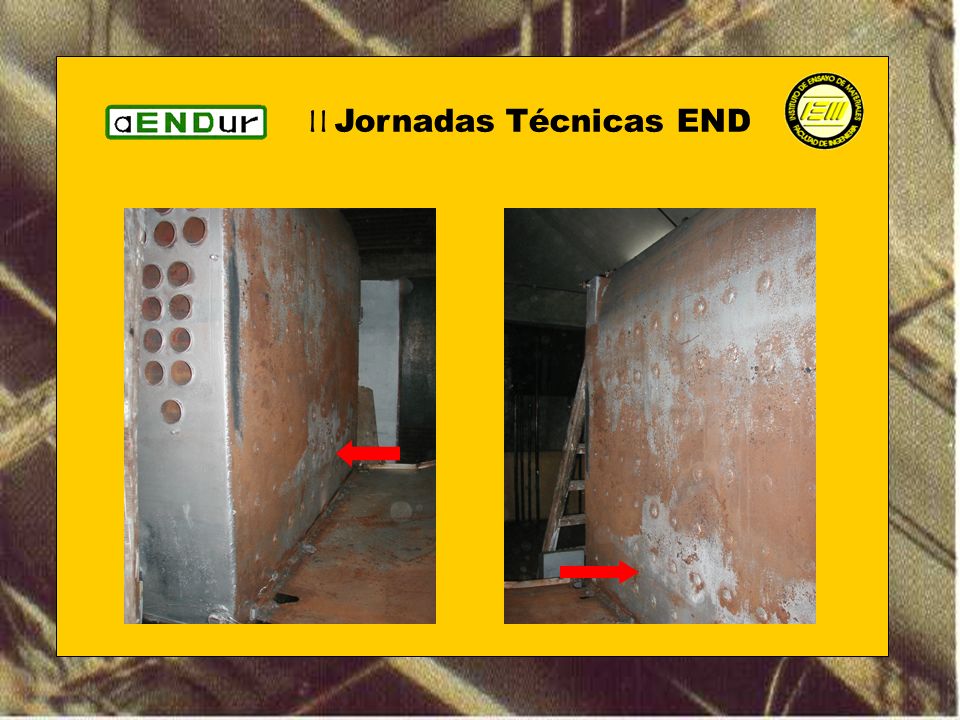

21 II Jornadas Técnicas END

22

23 Conclusiones La aparición de daños, su evolución y fallos están asociados a factores de diseño, explotación, mantenimiento e inspección, con consecuencias sobre la integridad y aptitud para el uso involucrando la seguridad La existencia de áreas críticas asociadas a factores de diseño y la aparición de fenómenos que se activan por condiciones de funcionamiento y mantenimiento inadecuado provocan degradación en el tiempo de componentes básicos de la caldera.

24 II Jornadas Técnicas END Conclusiones La falta de inspecciones periódicas, con técnicas adecuadas, que atiendan a la localización prematura de daños en estado incipiente y la introducción de factores correctivos provocan fallos catastróficos o costosas reparaciones que podrían evitarse. El uso de los Ensayos No Destructivos como herramienta de localización y evaluación debe realizarse con amplio conocimiento de los aspectos de diseño, construcción, funcionamiento y mantenimiento del generador, así como del tipo de daño a localizar, sus características y morfología y su probable área de localización.
