4. TRANSFORMACIÓN DE FRECUENCIAS

Presentación del tema: "4. TRANSFORMACIÓN DE FRECUENCIAS"— Transcripción de la presentación:

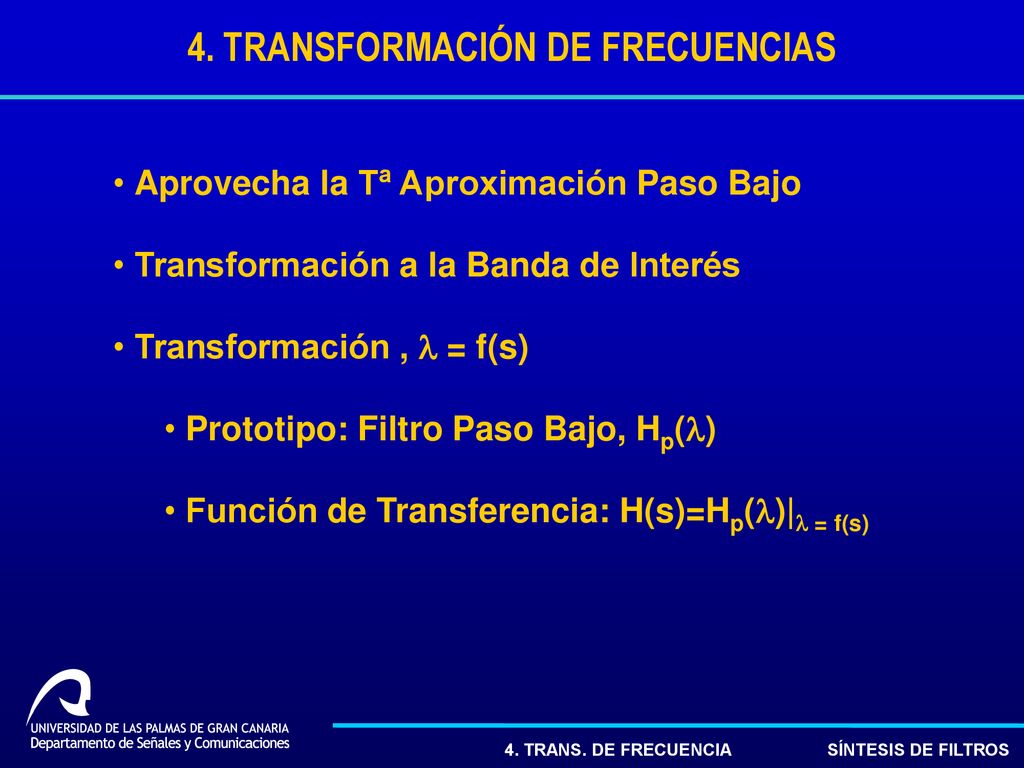

1 4. TRANSFORMACIÓN DE FRECUENCIAS
Aprovecha la Tª Aproximación Paso Bajo Transformación a la Banda de Interés Transformación , l = f(s) Prototipo: Filtro Paso Bajo, Hp(l) Función de Transferencia: H(s)=Hp(l)|l = f(s)

2 SÍNTESIS DE FILTROS Autor: PEDRO QUINTANA MORALES Dto
SÍNTESIS DE FILTROS Autor: PEDRO QUINTANA MORALES Dto. Señales y Comunicaciones Universidad de Las Palmas de Gran canaria 2005

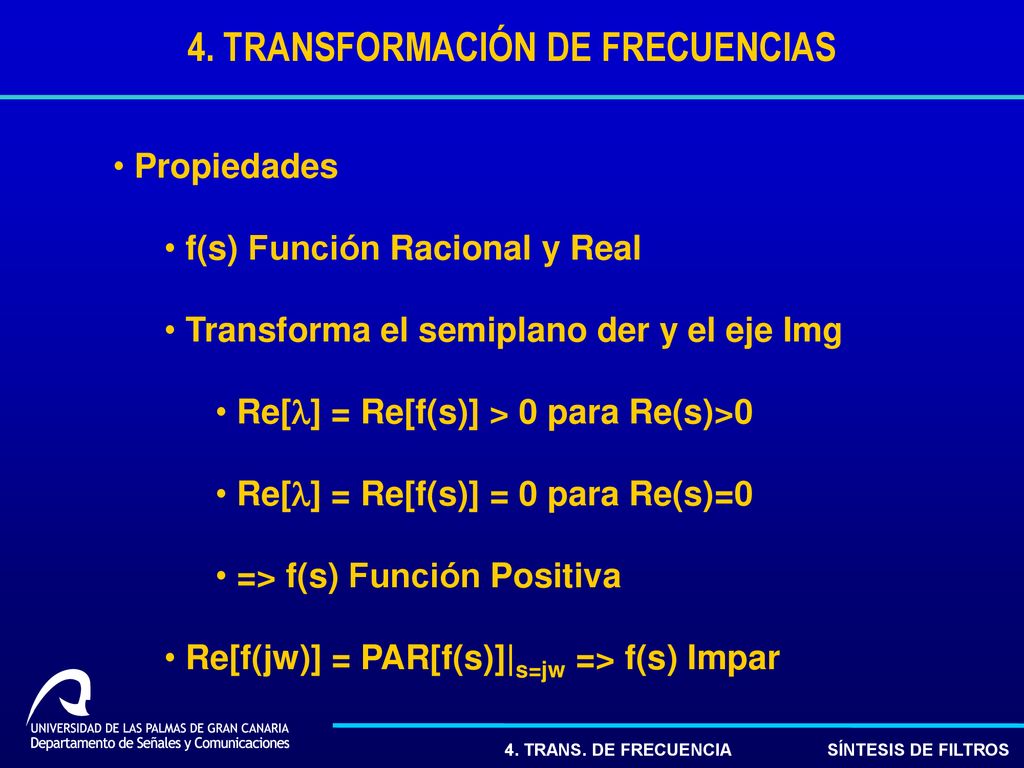

3 4. TRANSFORMACIÓN DE FRECUENCIAS
Propiedades f(s) Función Racional y Real Transforma el semiplano der y el eje Img Re[l] = Re[f(s)] > 0 para Re(s)>0 Re[l] = Re[f(s)] = 0 para Re(s)=0 => f(s) Función Positiva Re[f(jw)] = PAR[f(s)]|s=jw => f(s) Impar

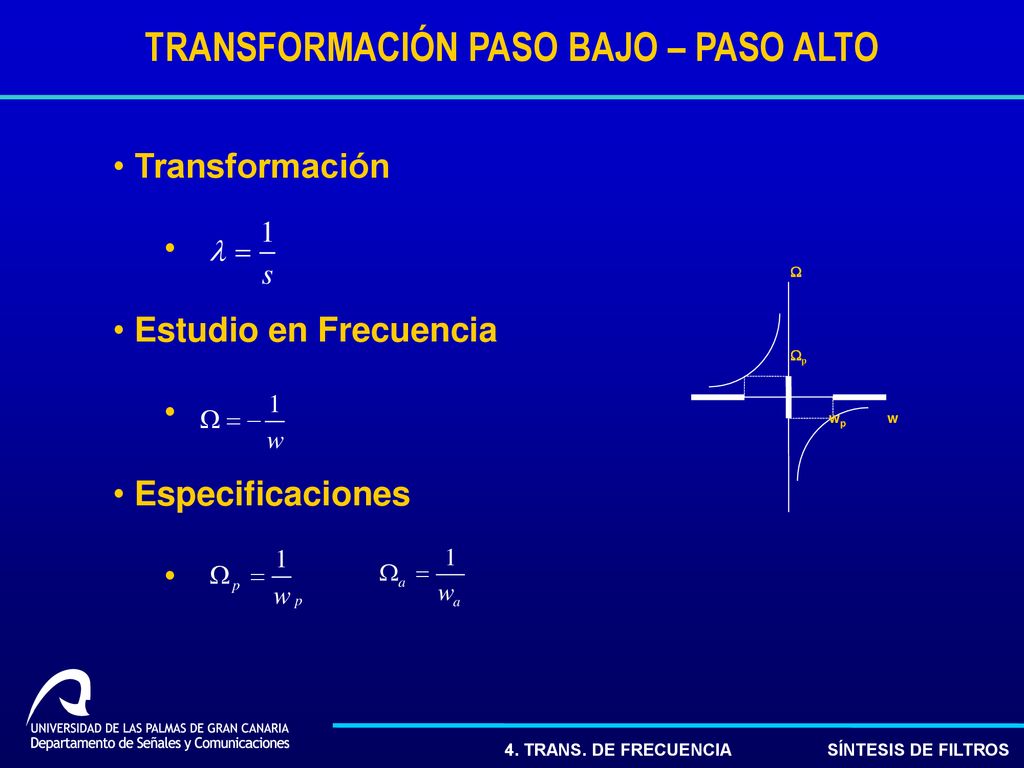

4 TRANSFORMACIÓN PASO BAJO – PASO ALTO
Estudio en Frecuencia Especificaciones w W wp Wp

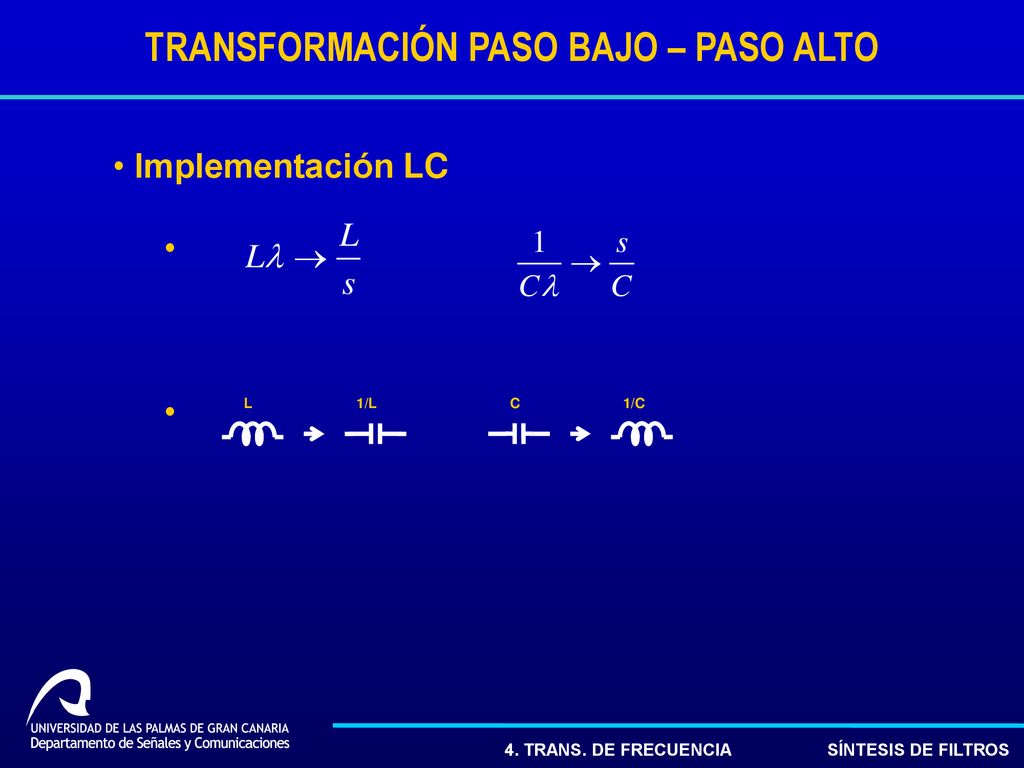

5 TRANSFORMACIÓN PASO BAJO – PASO ALTO
Implementación LC L 1/L C 1/C

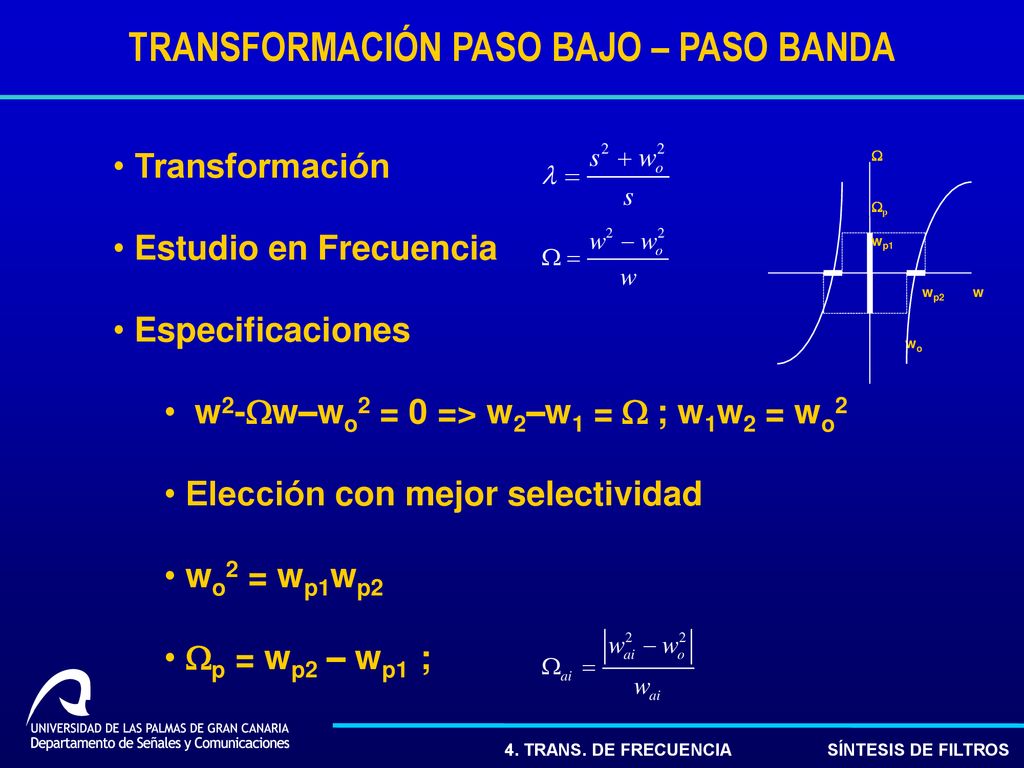

6 TRANSFORMACIÓN PASO BAJO – PASO BANDA
Estudio en Frecuencia Especificaciones w2-Ww–wo2 = 0 => w2–w1 = W ; w1w2 = wo2 Elección con mejor selectividad wo2 = wp1wp2 Wp = wp2 – wp1 ; w W wo wp2 wp1 Wp

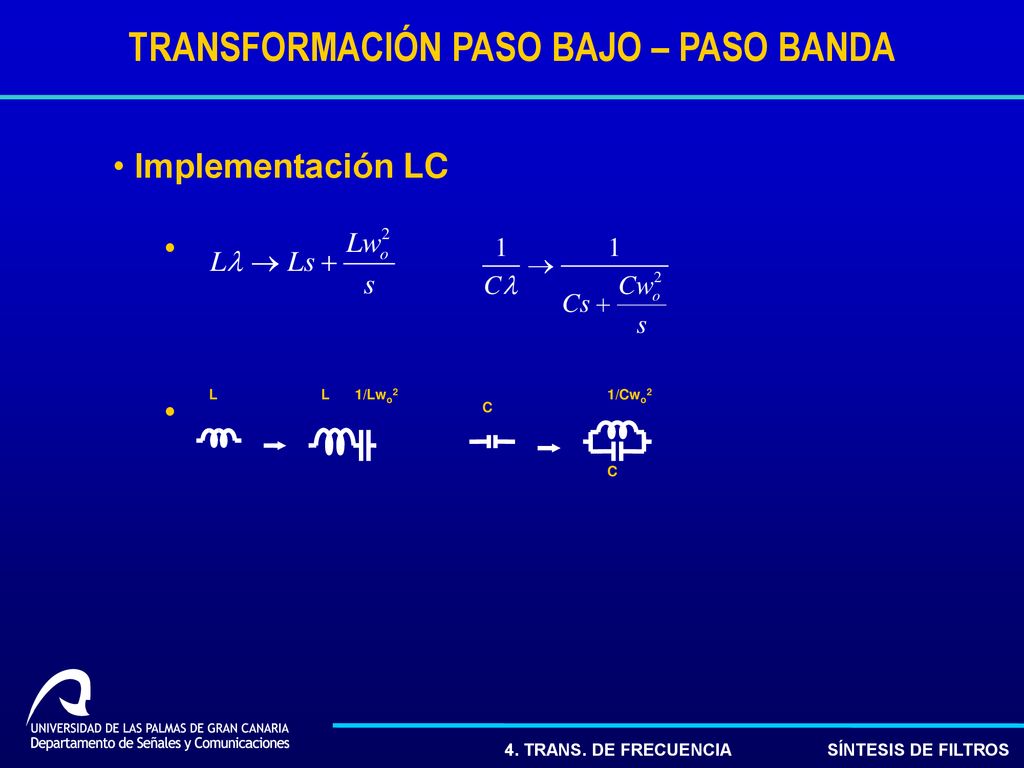

7 TRANSFORMACIÓN PASO BAJO – PASO BANDA
Implementación LC L 1/Lwo2 C 1/Cwo2

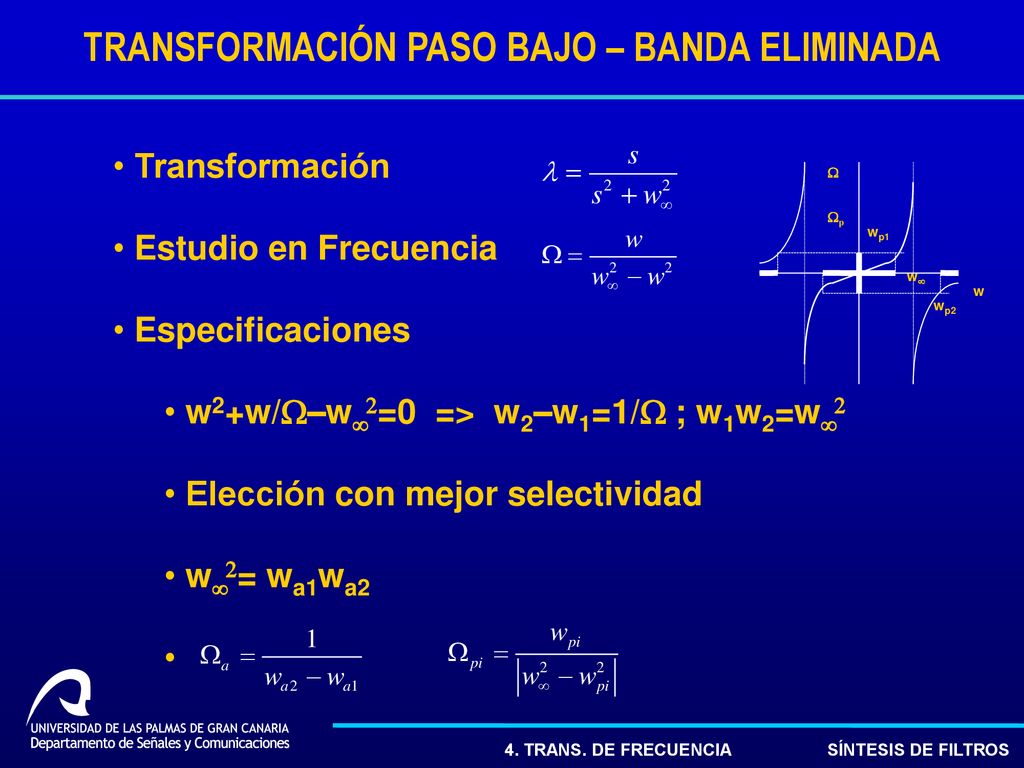

8 TRANSFORMACIÓN PASO BAJO – BANDA ELIMINADA
Estudio en Frecuencia Especificaciones w2+w/W–w¥2=0 => w2–w1=1/W ; w1w2=w¥2 Elección con mejor selectividad w¥2= wa1wa2 w W wp2 Wp w¥ wp1

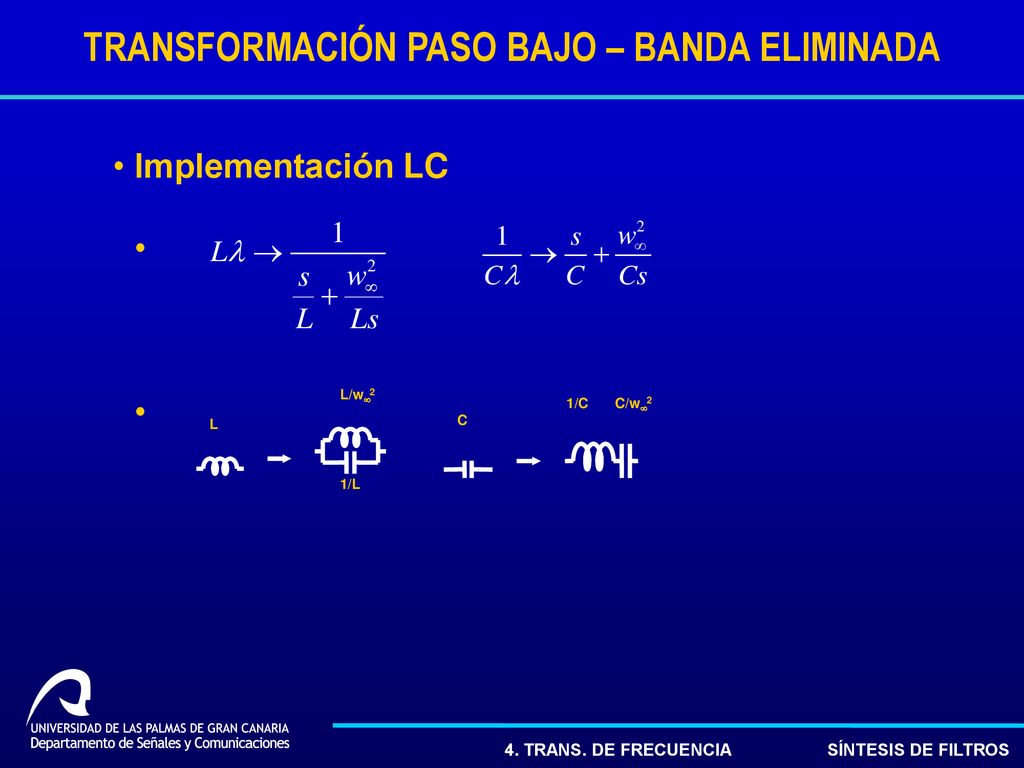

9 TRANSFORMACIÓN PASO BAJO – BANDA ELIMINADA
Implementación LC L L/w¥2 1/L 1/C C/w¥2 C
