1 Principis bàsics dels sistemes de transmissió en vehicles
1 u n i t a t Principis bàsics dels sistemes de transmissió en vehicles

2 Principis bàsics dels sistemes de transmissió en vehicles
1 > Dinàmica longitudinal del vehicle 2 > Elements que formen el sistema de transmissió dels vehicles Cas final

3 1 > Dinàmica longitudinal del vehicle

4 1 > Dinàmica longitudinal del vehicle
1.2. Parell d’una força.

5 1 > Dinàmica longitudinal del vehicle

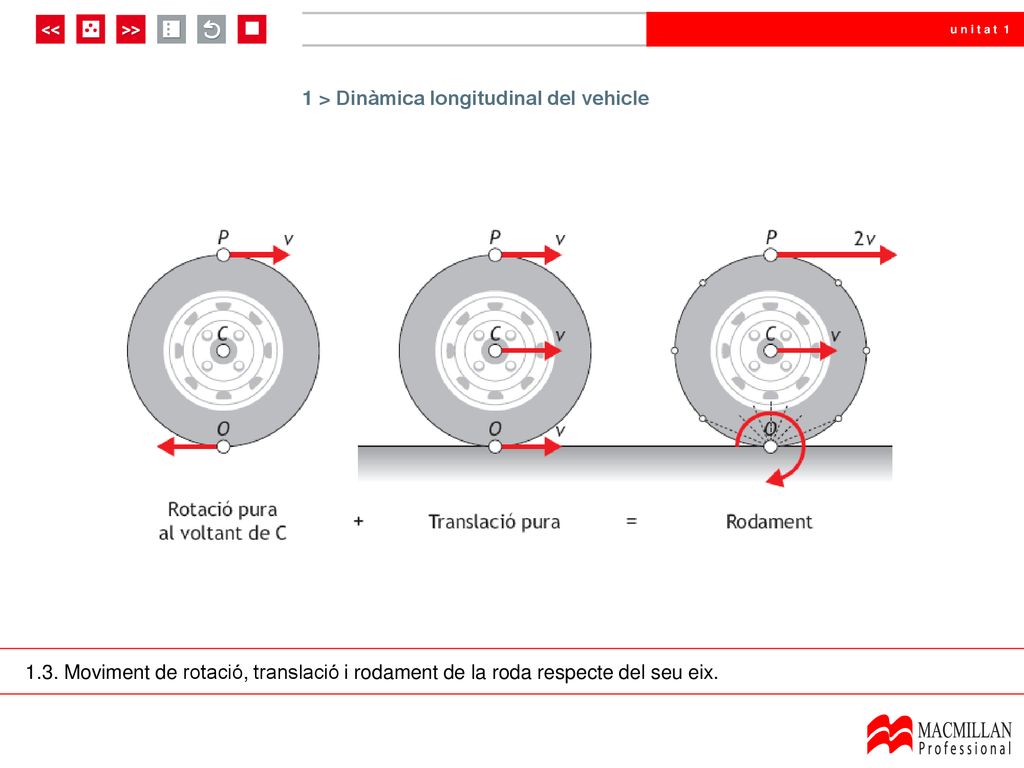

1.3. Moviment de rotació, translació i rodament de la roda respecte del seu eix.

6 1 > Dinàmica longitudinal del vehicle

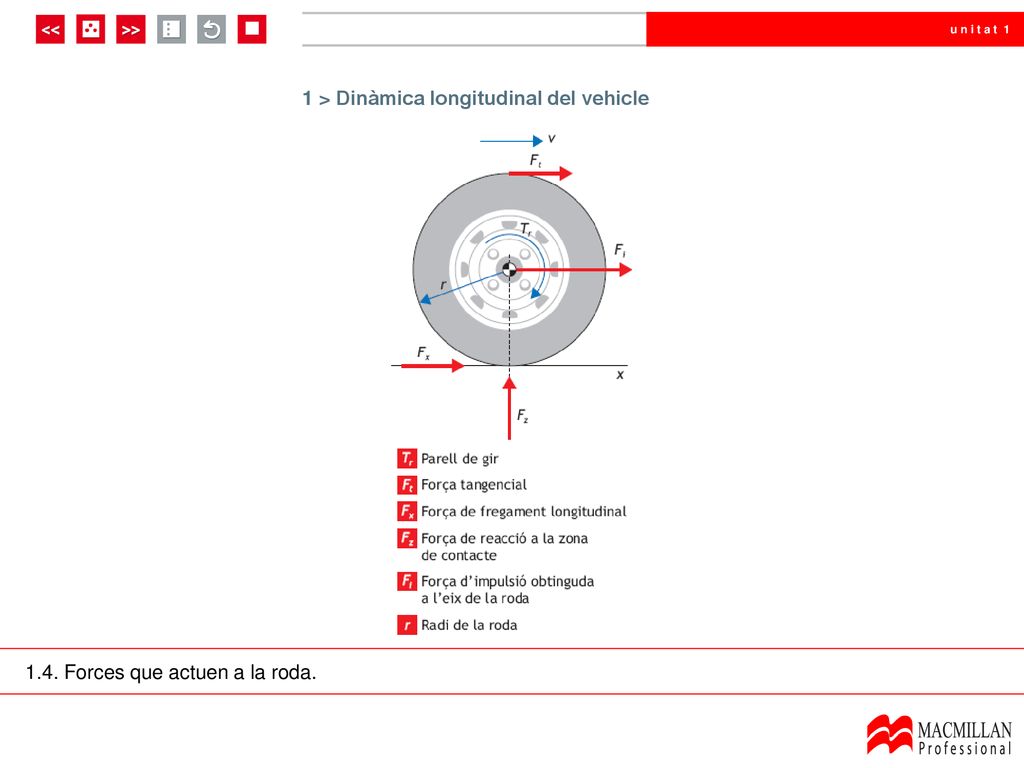

1.4. Forces que actuen a la roda.

7 1 > Dinàmica longitudinal del vehicle

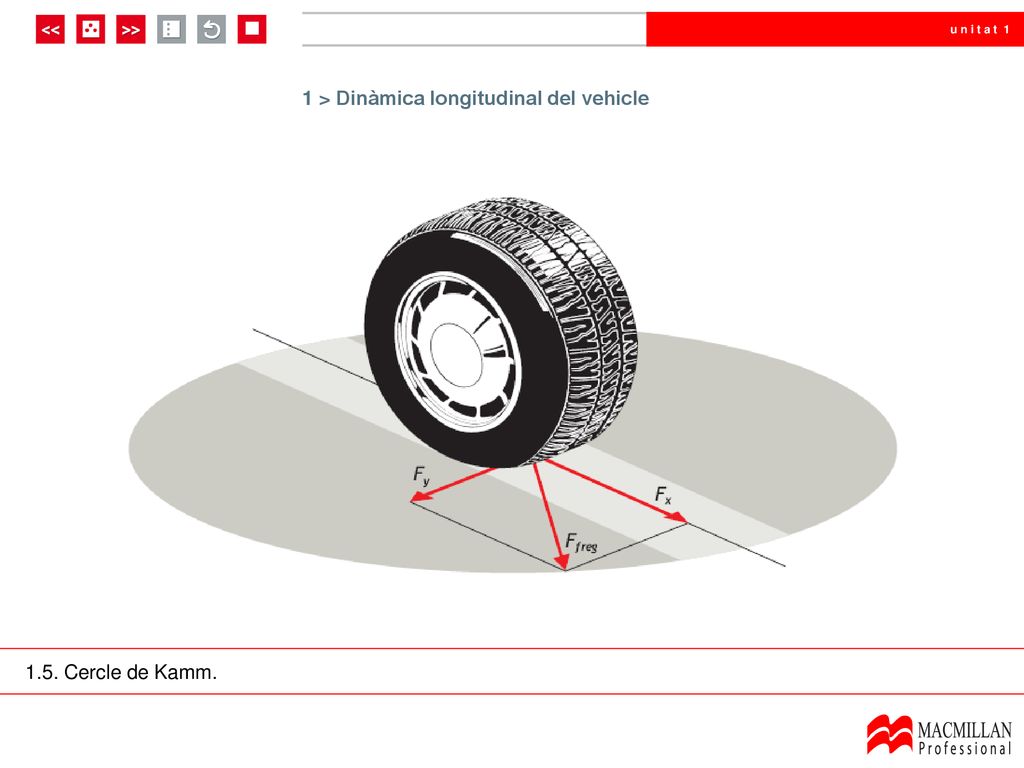

1.5. Cercle de Kamm.

8 1 > Dinàmica longitudinal del vehicle

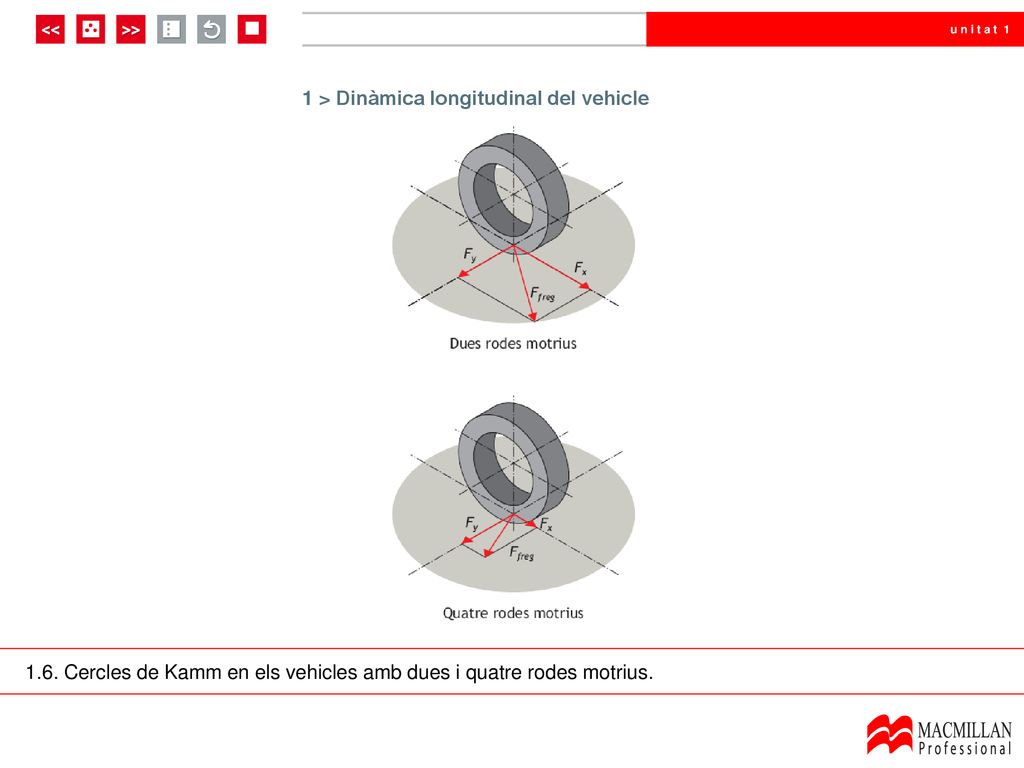

1.6. Cercles de Kamm en els vehicles amb dues i quatre rodes motrius.

9 1 > Dinàmica longitudinal del vehicle
1.7. Resistència al rodament.

10 1 > Dinàmica longitudinal del vehicle

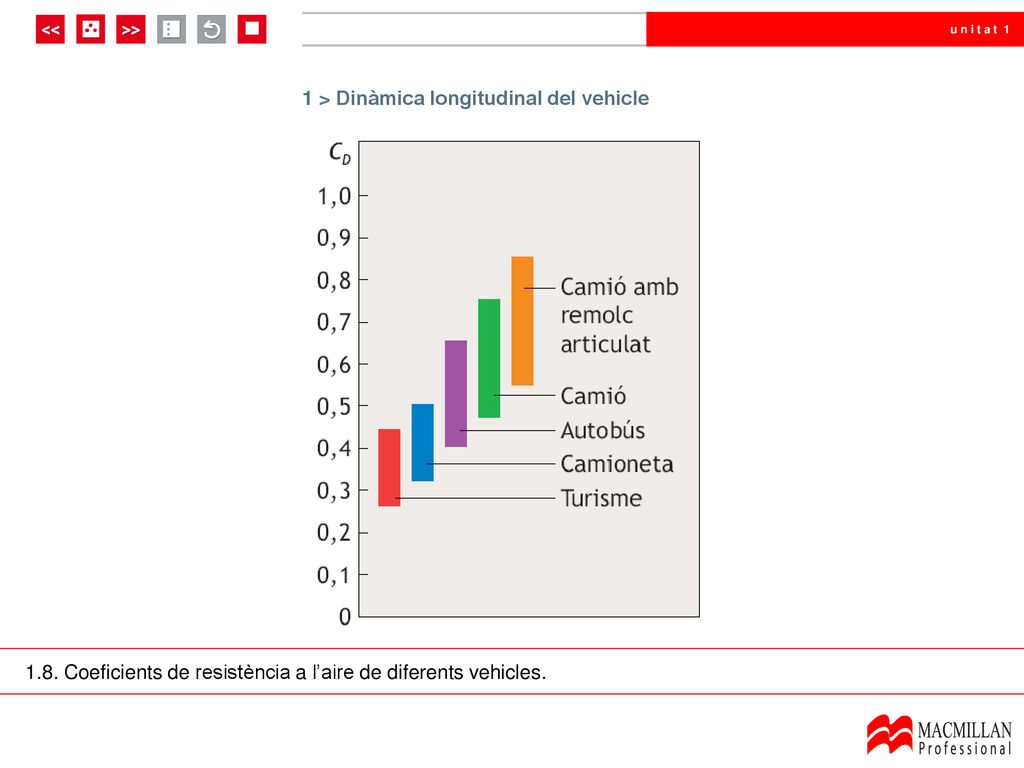

1.8. Coeficients de resistència a l’aire de diferents vehicles.

11 1 > Dinàmica longitudinal del vehicle

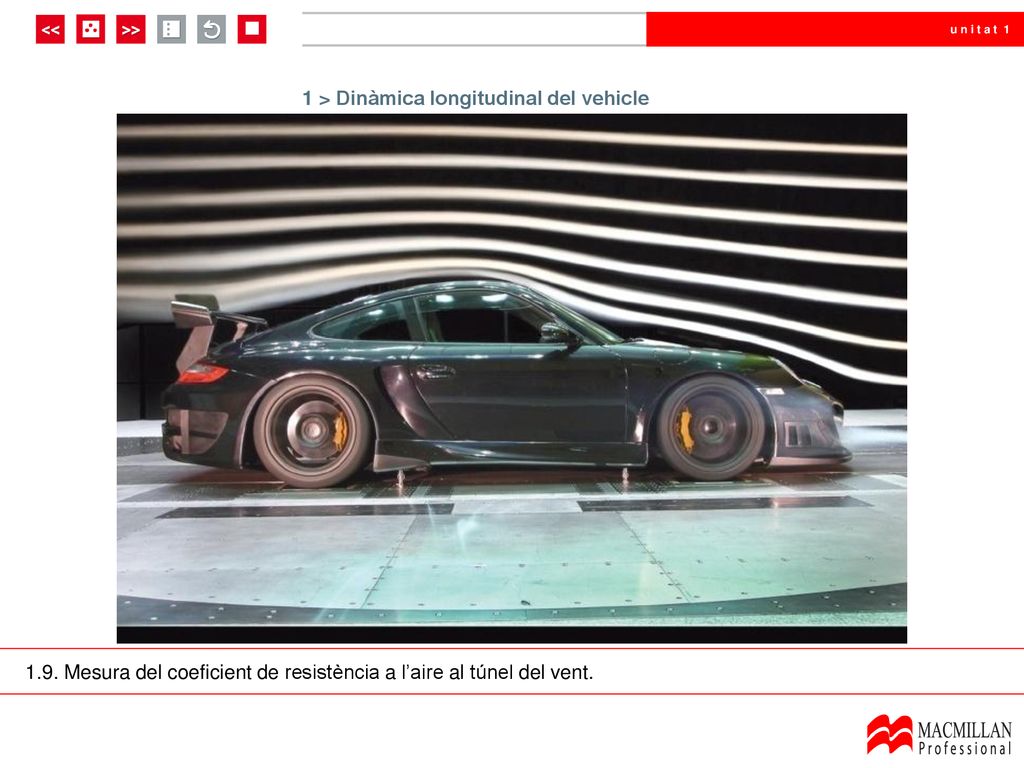

1.9. Mesura del coeficient de resistència a l’aire al túnel del vent.

12 1 > Dinàmica longitudinal del vehicle

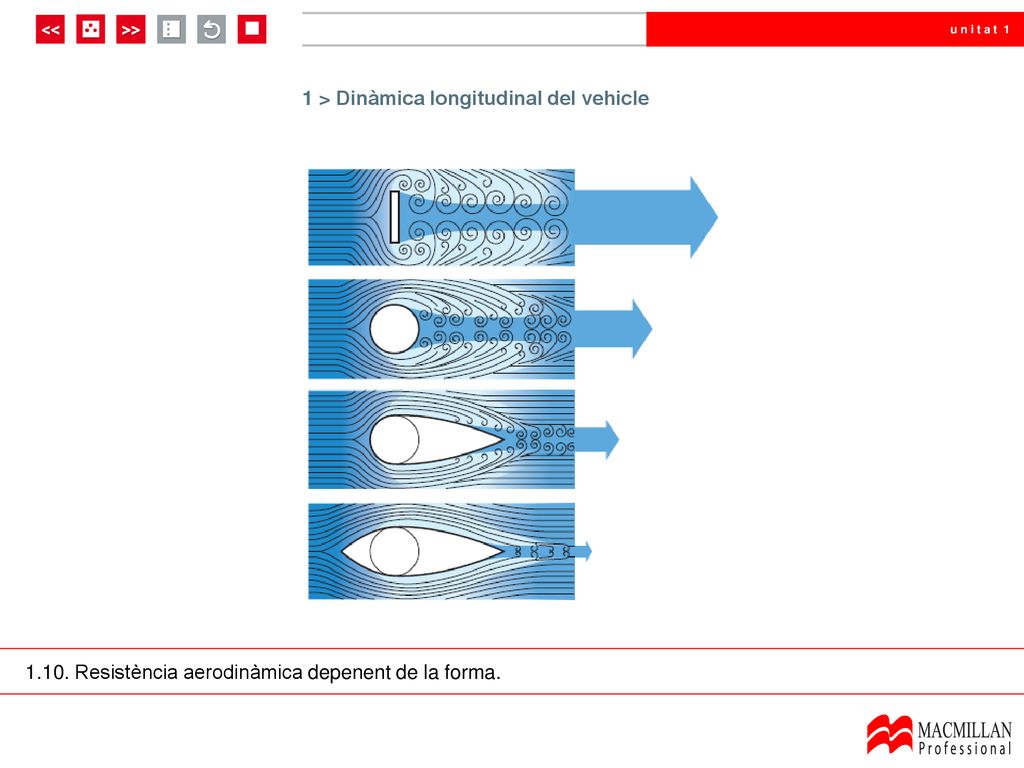

1.10. Resistència aerodinàmica depenent de la forma.

13 1 > Dinàmica longitudinal del vehicle
1.11. Diagrama de forces d’un vehicle en pendent.

14 2 > Elements que formen el sistema de transmissió dels vehicles

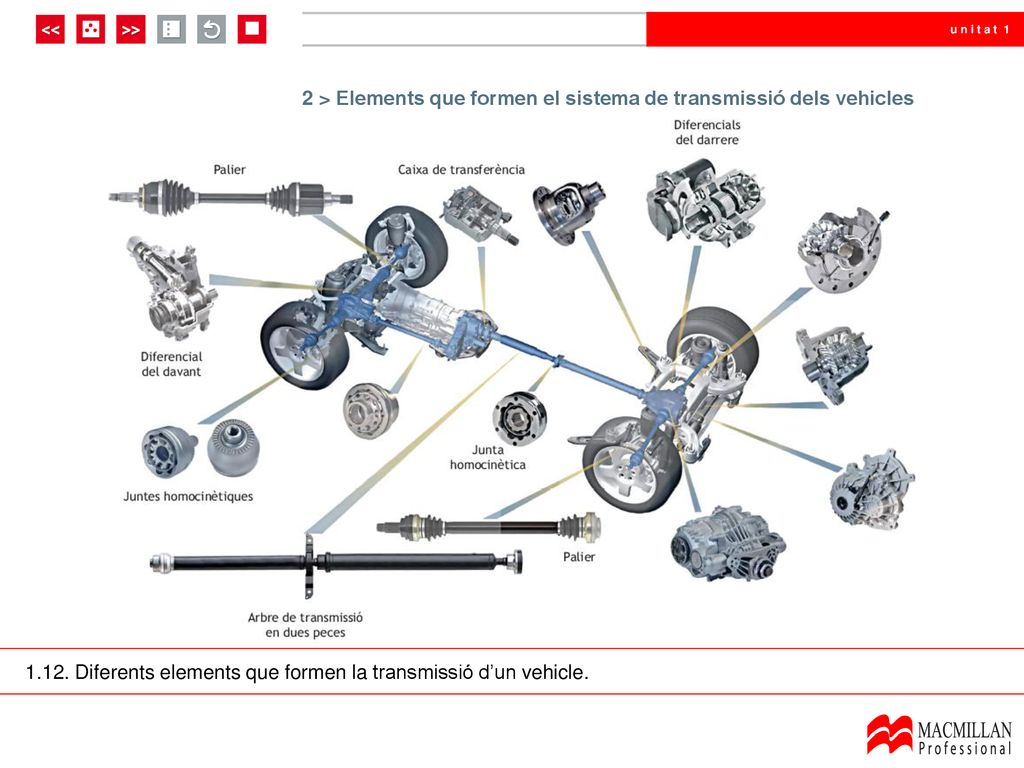

1.12. Diferents elements que formen la transmissió d’un vehicle.

15 2 > Elements que formen el sistema de transmissió dels vehicles
1.13. Embragatges.

16 2 > Elements que formen el sistema de transmissió dels vehicles

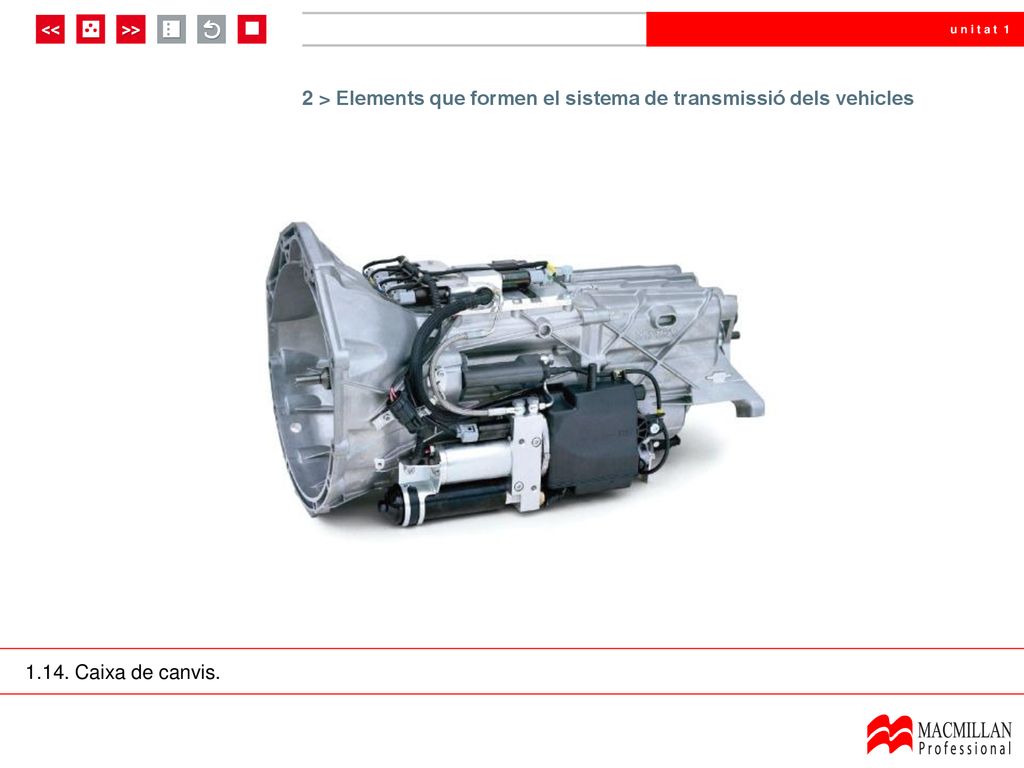

1.14. Caixa de canvis.

17 2 > Elements que formen el sistema de transmissió dels vehicles

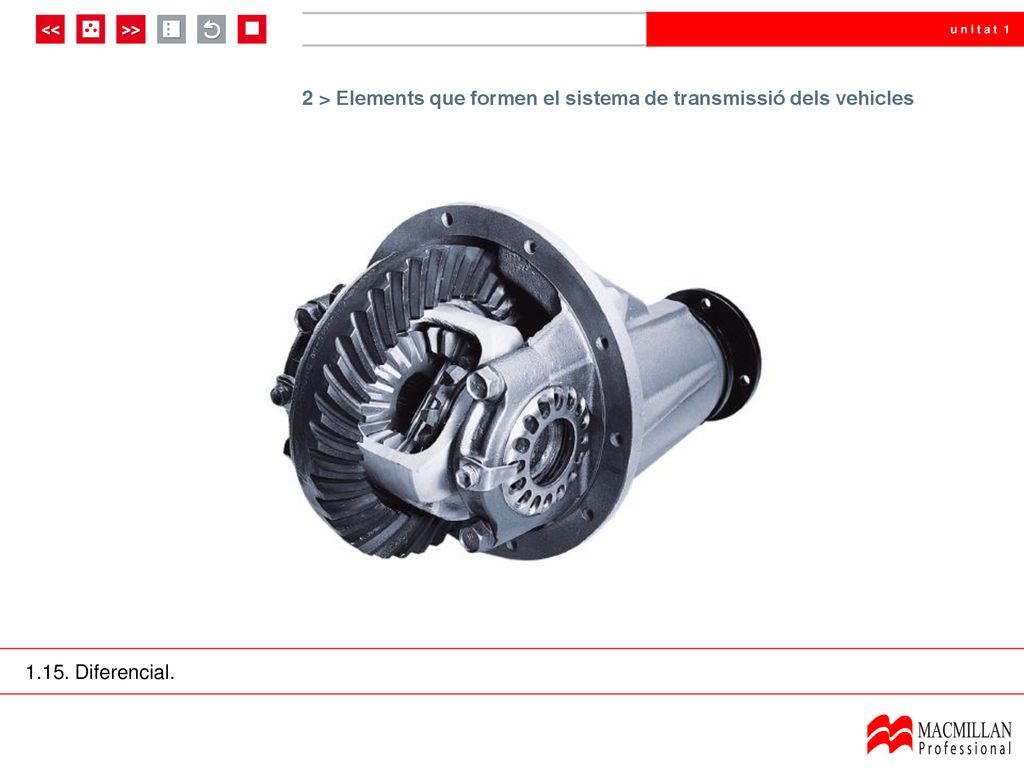

1.15. Diferencial.

18 Cas final 1.16. Àrea frontal del vehicle.

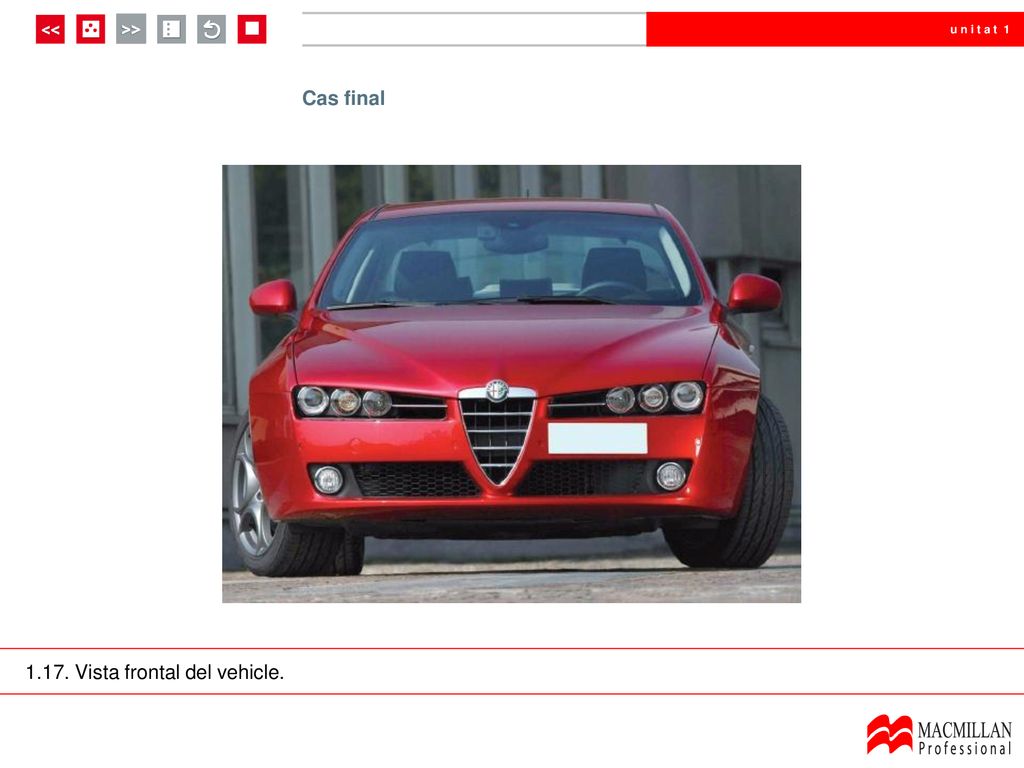

19 Cas final 1.17. Vista frontal del vehicle.
