1 AUTOR: VALDA EQUISE JUAN ANTONIO
FRAME RELAY AUTOR: VALDA EQUISE JUAN ANTONIO

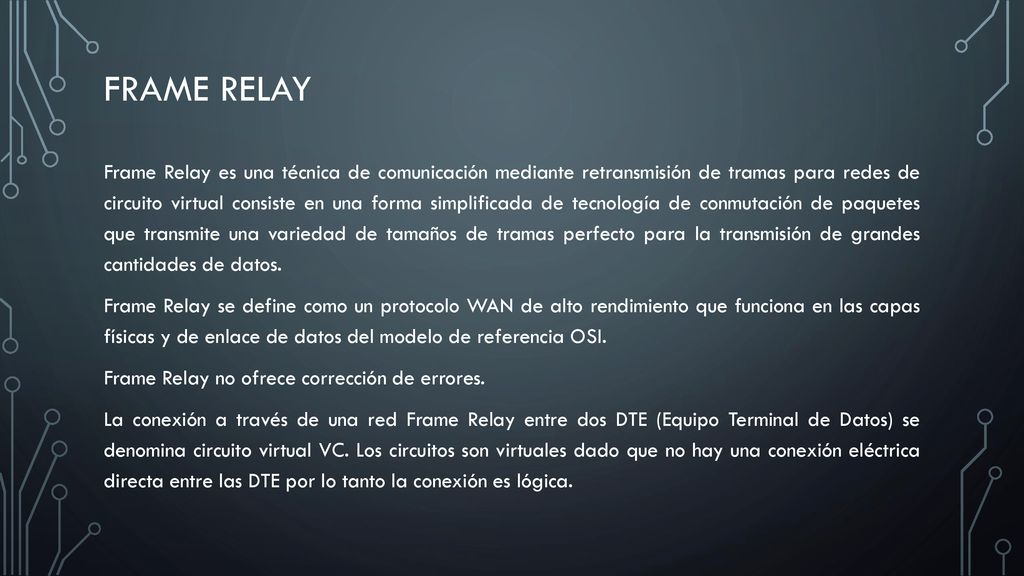

2 FRAME RELaY Frame Relay es una técnica de comunicación mediante retransmisión de tramas para redes de circuito virtual consiste en una forma simplificada de tecnología de conmutación de paquetes que transmite una variedad de tamaños de tramas perfecto para la transmisión de grandes cantidades de datos. Frame Relay se define como un protocolo WAN de alto rendimiento que funciona en las capas físicas y de enlace de datos del modelo de referencia OSI. Frame Relay no ofrece corrección de errores. La conexión a través de una red Frame Relay entre dos DTE (Equipo Terminal de Datos) se denomina circuito virtual VC. Los circuitos son virtuales dado que no hay una conexión eléctrica directa entre las DTE por lo tanto la conexión es lógica.

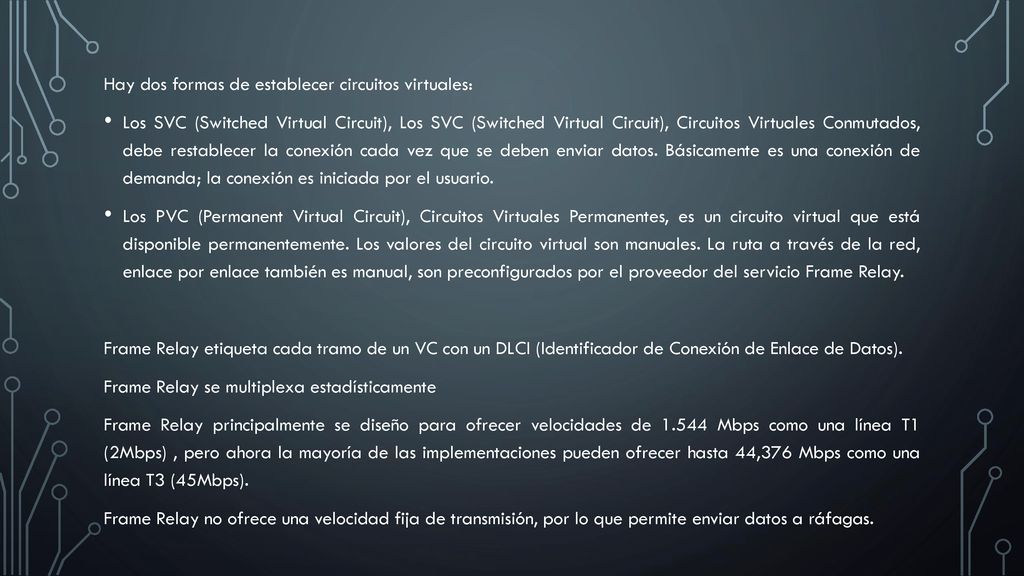

3 Hay dos formas de establecer circuitos virtuales:
Los SVC (Switched Virtual Circuit), Los SVC (Switched Virtual Circuit), Circuitos Virtuales Conmutados, debe restablecer la conexión cada vez que se deben enviar datos. Básicamente es una conexión de demanda; la conexión es iniciada por el usuario. Los PVC (Permanent Virtual Circuit), Circuitos Virtuales Permanentes, es un circuito virtual que está disponible permanentemente. Los valores del circuito virtual son manuales. La ruta a través de la red, enlace por enlace también es manual, son preconfigurados por el proveedor del servicio Frame Relay. Frame Relay etiqueta cada tramo de un VC con un DLCI (Identificador de Conexión de Enlace de Datos). Frame Relay se multiplexa estadísticamente Frame Relay principalmente se diseño para ofrecer velocidades de Mbps como una línea T1 (2Mbps) , pero ahora la mayoría de las implementaciones pueden ofrecer hasta 44,376 Mbps como una línea T3 (45Mbps). Frame Relay no ofrece una velocidad fija de transmisión, por lo que permite enviar datos a ráfagas.

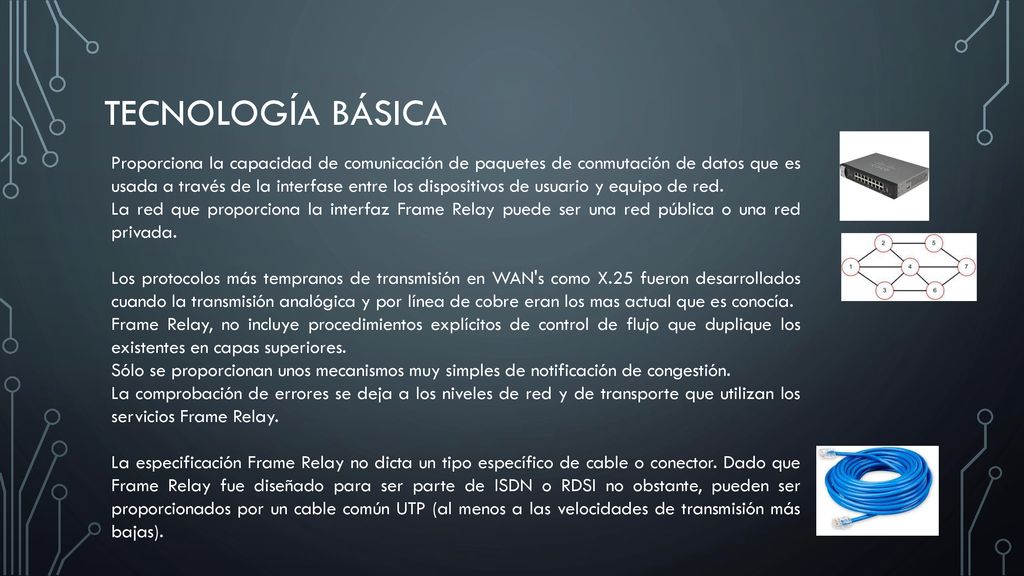

4 Tecnología básica Proporciona la capacidad de comunicación de paquetes de conmutación de datos que es usada a través de la interfase entre los dispositivos de usuario y equipo de red. La red que proporciona la interfaz Frame Relay puede ser una red pública o una red privada. Los protocolos más tempranos de transmisión en WAN's como X.25 fueron desarrollados cuando la transmisión analógica y por línea de cobre eran los mas actual que es conocía. Frame Relay, no incluye procedimientos explícitos de control de flujo que duplique los existentes en capas superiores. Sólo se proporcionan unos mecanismos muy simples de notificación de congestión. La comprobación de errores se deja a los niveles de red y de transporte que utilizan los servicios Frame Relay. La especificación Frame Relay no dicta un tipo específico de cable o conector. Dado que Frame Relay fue diseñado para ser parte de ISDN o RDSI no obstante, pueden ser proporcionados por un cable común UTP (al menos a las velocidades de transmisión más bajas).

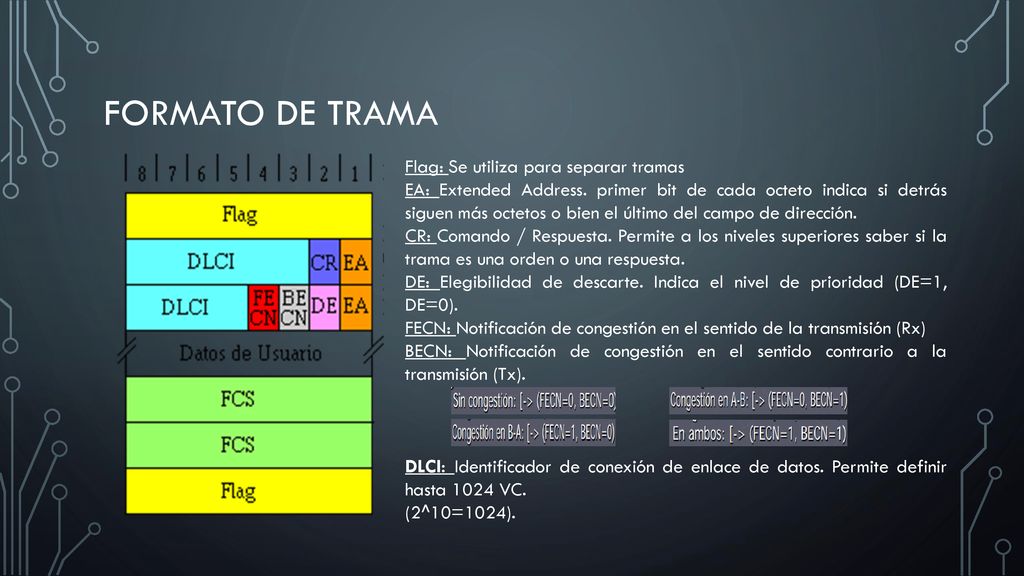

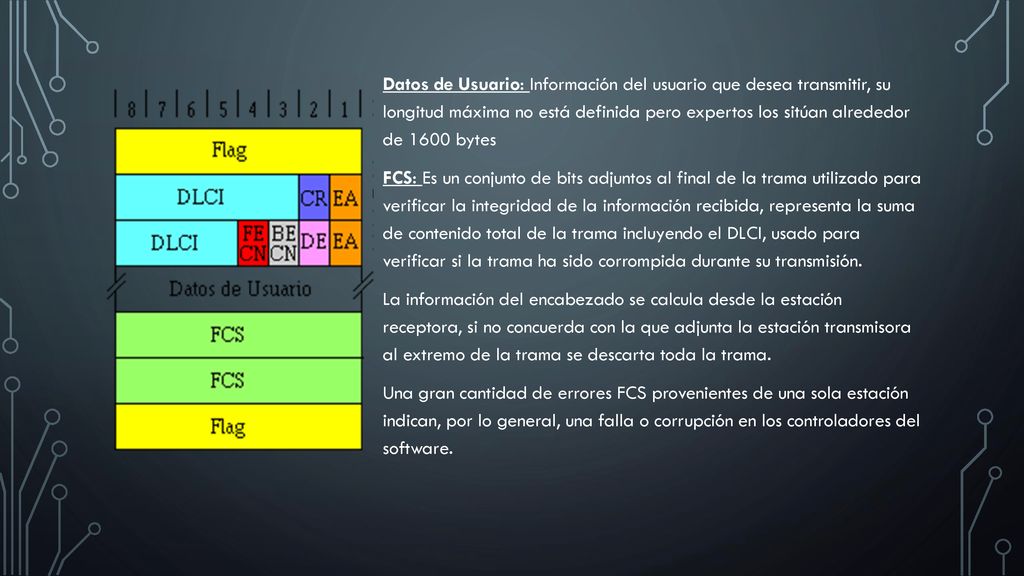

5 Formato de trama Flag: Se utiliza para separar tramas
EA: Extended Address. primer bit de cada octeto indica si detrás siguen más octetos o bien el último del campo de dirección. CR: Comando / Respuesta. Permite a los niveles superiores saber si la trama es una orden o una respuesta. DE: Elegibilidad de descarte. Indica el nivel de prioridad (DE=1, DE=0). FECN: Notificación de congestión en el sentido de la transmisión (Rx) BECN: Notificación de congestión en el sentido contrario a la transmisión (Tx). DLCI: Identificador de conexión de enlace de datos. Permite definir hasta 1024 VC. (2^10=1024).

6 Datos de Usuario: Información del usuario que desea transmitir, su longitud máxima no está definida pero expertos los sitúan alrededor de 1600 bytes FCS: Es un conjunto de bits adjuntos al final de la trama utilizado para verificar la integridad de la información recibida, representa la suma de contenido total de la trama incluyendo el DLCI, usado para verificar si la trama ha sido corrompida durante su transmisión. La información del encabezado se calcula desde la estación receptora, si no concuerda con la que adjunta la estación transmisora al extremo de la trama se descarta toda la trama. Una gran cantidad de errores FCS provenientes de una sola estación indican, por lo general, una falla o corrupción en los controladores del software.

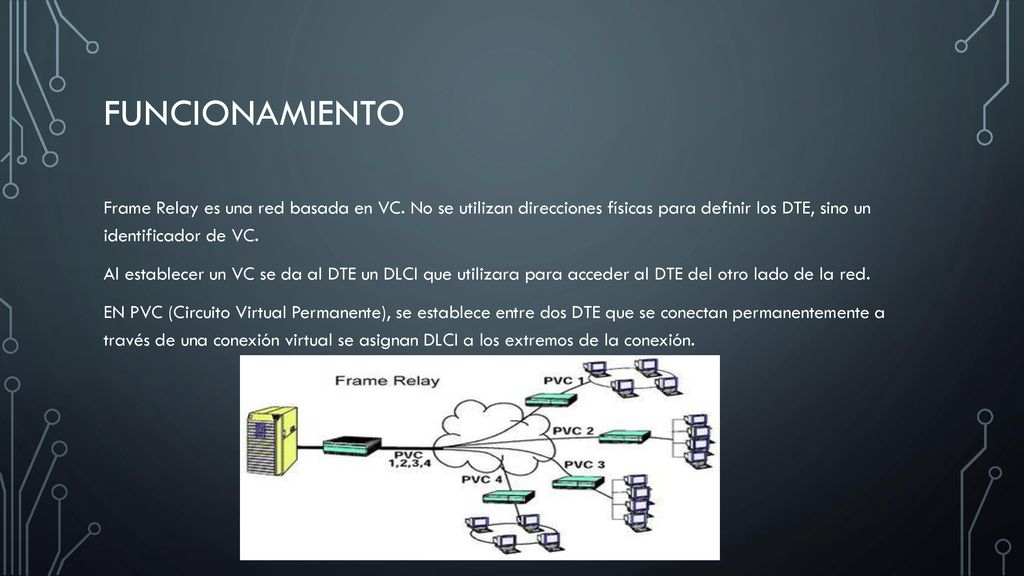

7 funcionamiento Frame Relay es una red basada en VC. No se utilizan direcciones físicas para definir los DTE, sino un identificador de VC. Al establecer un VC se da al DTE un DLCI que utilizara para acceder al DTE del otro lado de la red. EN PVC (Circuito Virtual Permanente), se establece entre dos DTE que se conectan permanentemente a través de una conexión virtual se asignan DLCI a los extremos de la conexión.

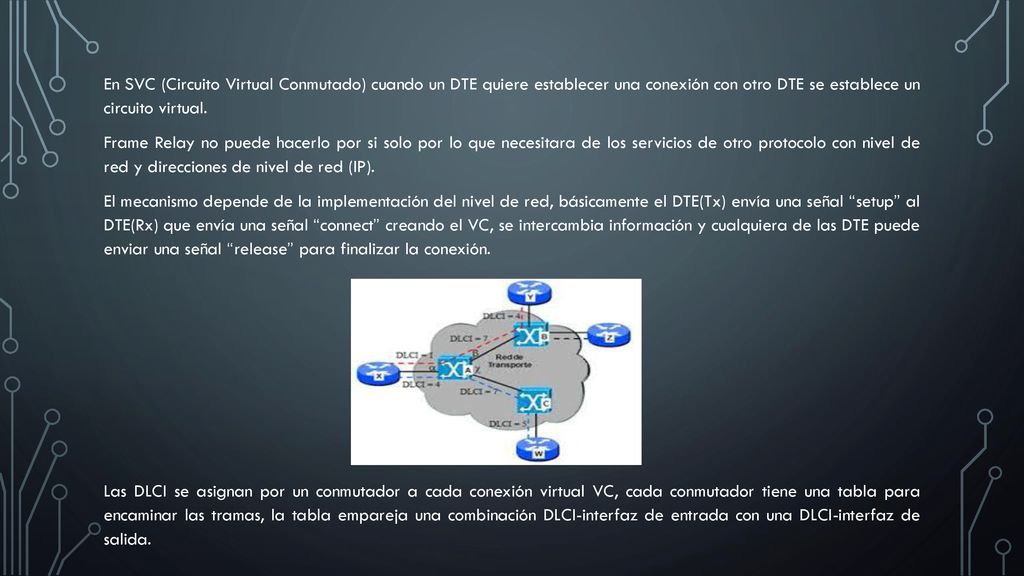

8 En SVC (Circuito Virtual Conmutado) cuando un DTE quiere establecer una conexión con otro DTE se establece un circuito virtual. Frame Relay no puede hacerlo por si solo por lo que necesitara de los servicios de otro protocolo con nivel de red y direcciones de nivel de red (IP). El mecanismo depende de la implementación del nivel de red, básicamente el DTE(Tx) envía una señal “setup” al DTE(Rx) que envía una señal “connect” creando el VC, se intercambia información y cualquiera de las DTE puede enviar una señal “release” para finalizar la conexión. Las DLCI se asignan por un conmutador a cada conexión virtual VC, cada conmutador tiene una tabla para encaminar las tramas, la tabla empareja una combinación DLCI-interfaz de entrada con una DLCI-interfaz de salida.

9 ROUTERS, MODEMS, REPETIDORES, TARJETAS DE RED, ETC…

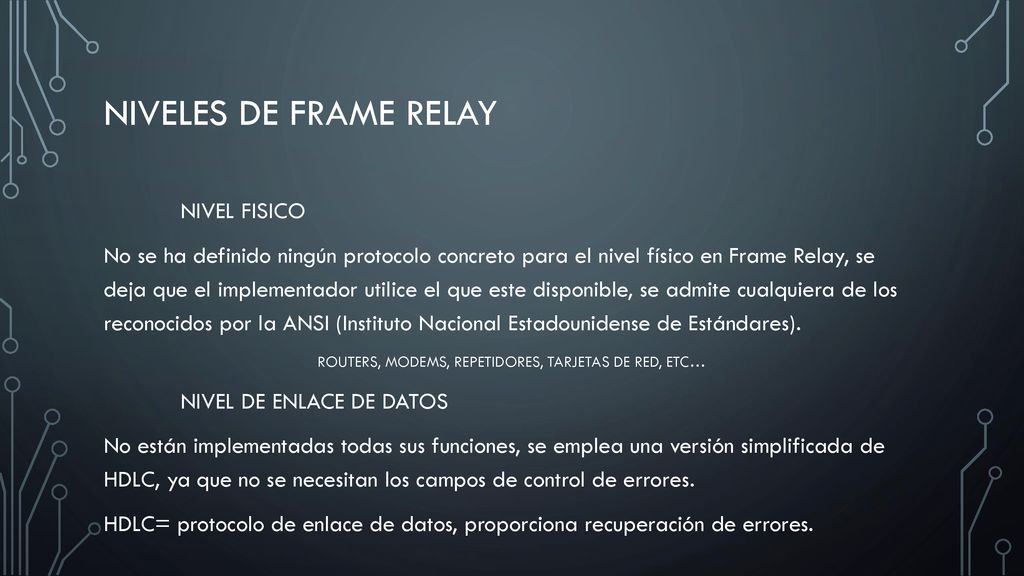

Niveles de Frame Relay NIVEL FISICO No se ha definido ningún protocolo concreto para el nivel físico en Frame Relay, se deja que el implementador utilice el que este disponible, se admite cualquiera de los reconocidos por la ANSI (Instituto Nacional Estadounidense de Estándares). ROUTERS, MODEMS, REPETIDORES, TARJETAS DE RED, ETC… NIVEL DE ENLACE DE DATOS No están implementadas todas sus funciones, se emplea una versión simplificada de HDLC, ya que no se necesitan los campos de control de errores. HDLC= protocolo de enlace de datos, proporciona recuperación de errores.

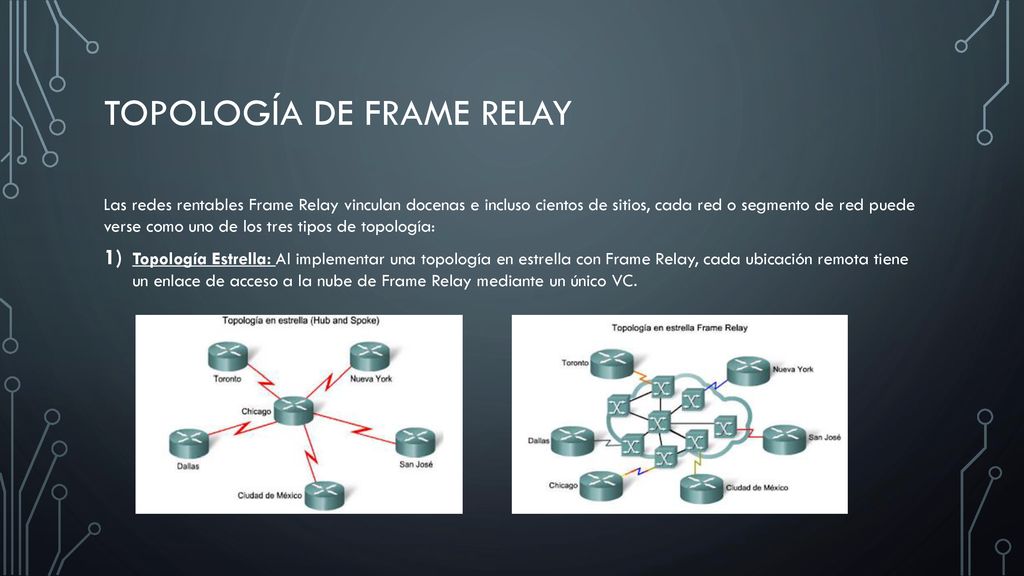

10 Topología de Frame Relay
Las redes rentables Frame Relay vinculan docenas e incluso cientos de sitios, cada red o segmento de red puede verse como uno de los tres tipos de topología: Topología Estrella: Al implementar una topología en estrella con Frame Relay, cada ubicación remota tiene un enlace de acceso a la nube de Frame Relay mediante un único VC.

11 2) Topología malla completa: Se usa líneas dedicadas, se elige una topología de malla completa cuando los servicios a los que se debe tener acceso están geográficamente dispersos y se necesita un acceso altamente fiable. 3) Topología malla parcial: Para redes grandes, pocas veces se puede acceder a una topología de malla completa, dado que la cantidad de enlaces requerida incrementa considerablemente. El problema es que existe un límite teórico de menos de 1000 VC por enlace.

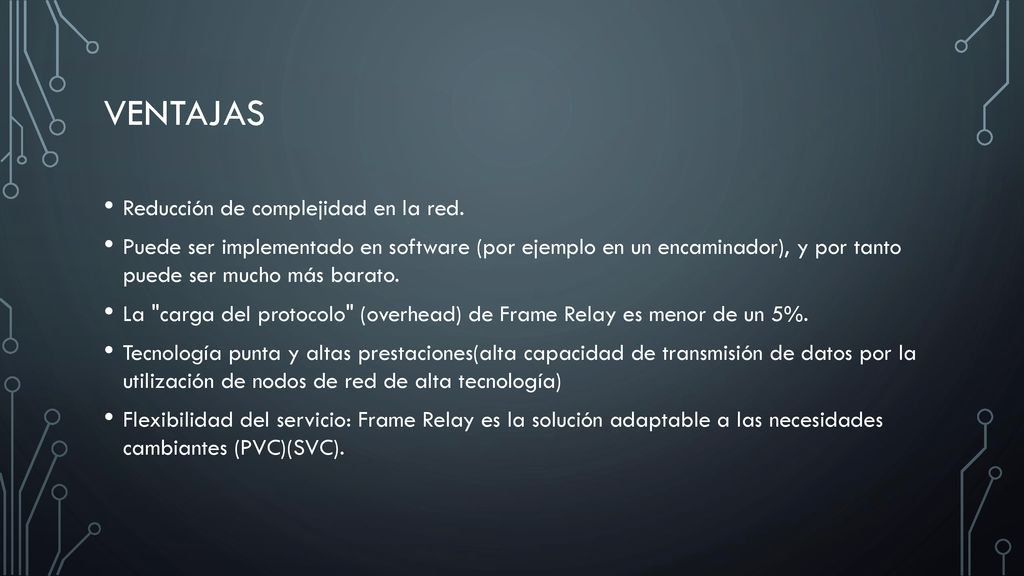

12 Ventajas Reducción de complejidad en la red.
Puede ser implementado en software (por ejemplo en un encaminador), y por tanto puede ser mucho más barato. La "carga del protocolo" (overhead) de Frame Relay es menor de un 5%. Tecnología punta y altas prestaciones(alta capacidad de transmisión de datos por la utilización de nodos de red de alta tecnología) Flexibilidad del servicio: Frame Relay es la solución adaptable a las necesidades cambiantes (PVC)(SVC).

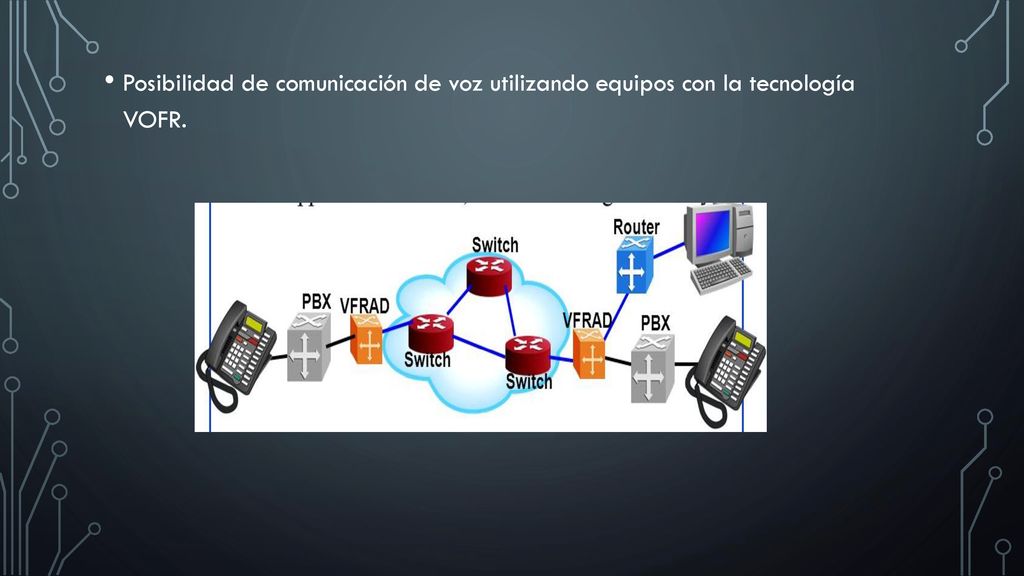

13 Posibilidad de comunicación de voz utilizando equipos con la tecnología VOFR.

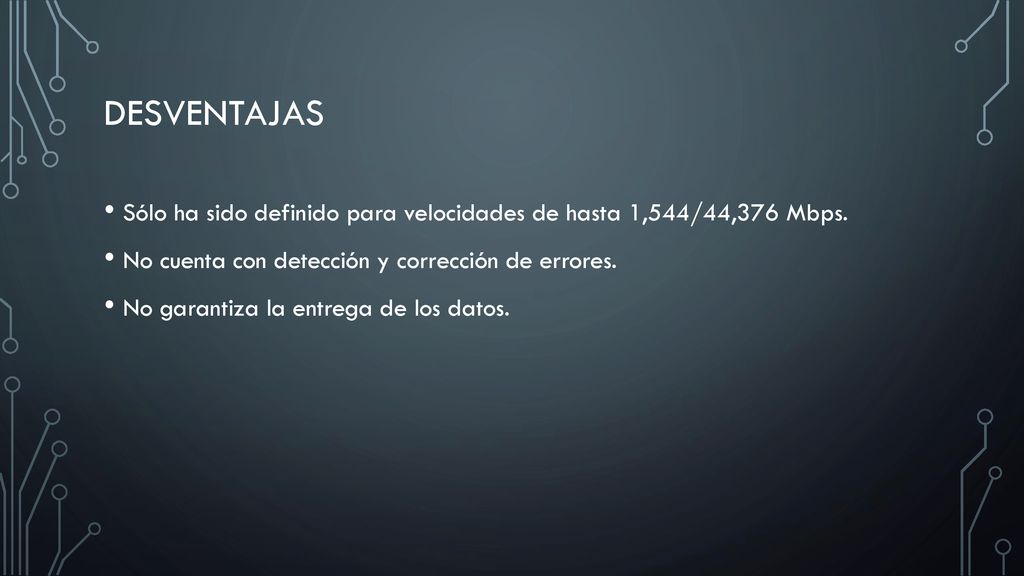

14 desventajas Sólo ha sido definido para velocidades de hasta 1,544/44,376 Mbps. No cuenta con detección y corrección de errores. No garantiza la entrega de los datos.

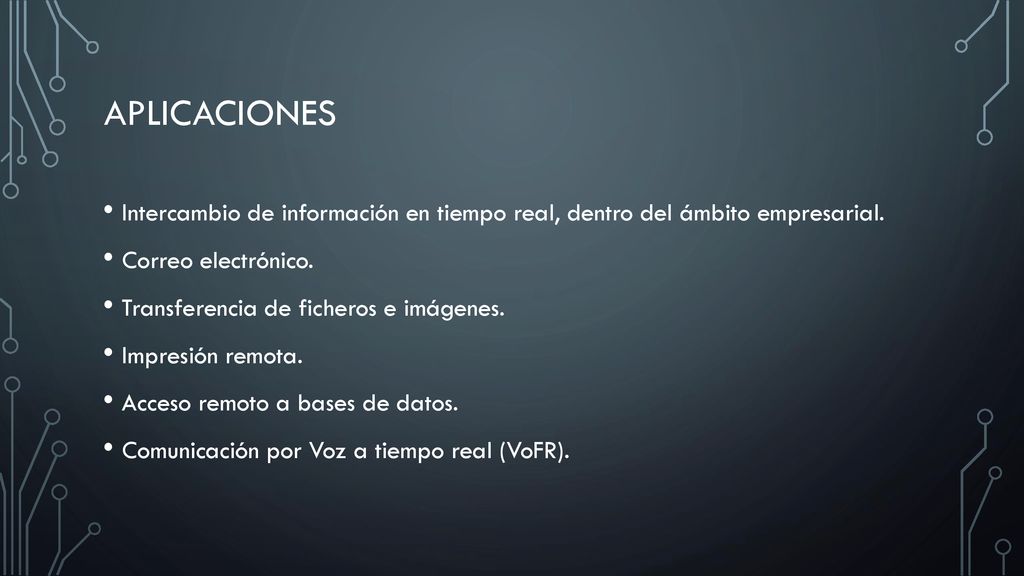

15 aplicaciones Intercambio de información en tiempo real, dentro del ámbito empresarial. Correo electrónico. Transferencia de ficheros e imágenes. Impresión remota. Acceso remoto a bases de datos. Comunicación por Voz a tiempo real (VoFR).
