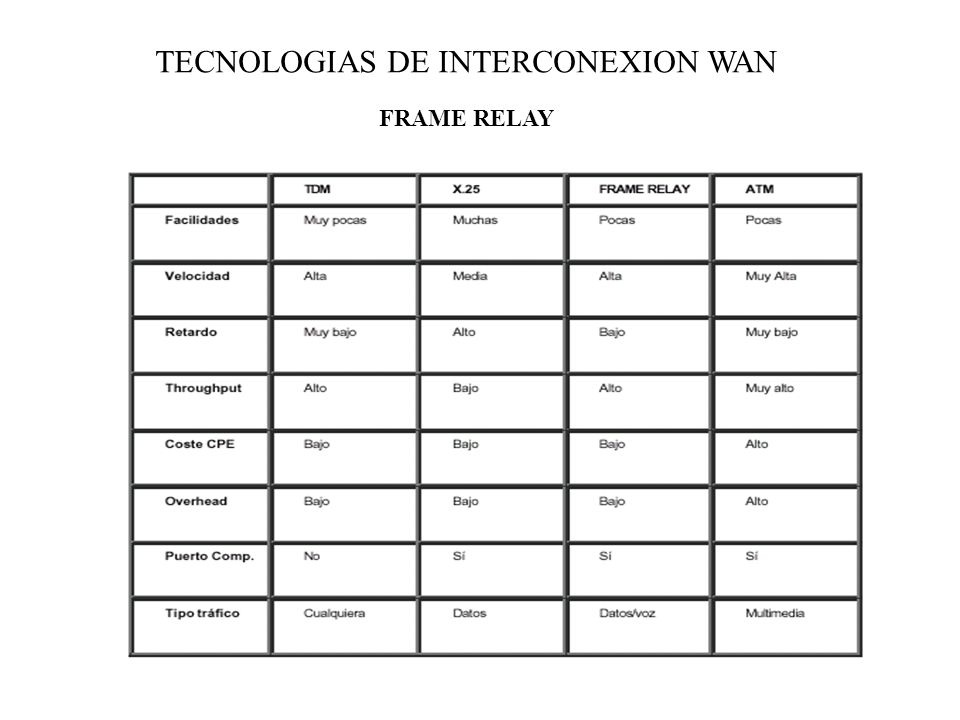

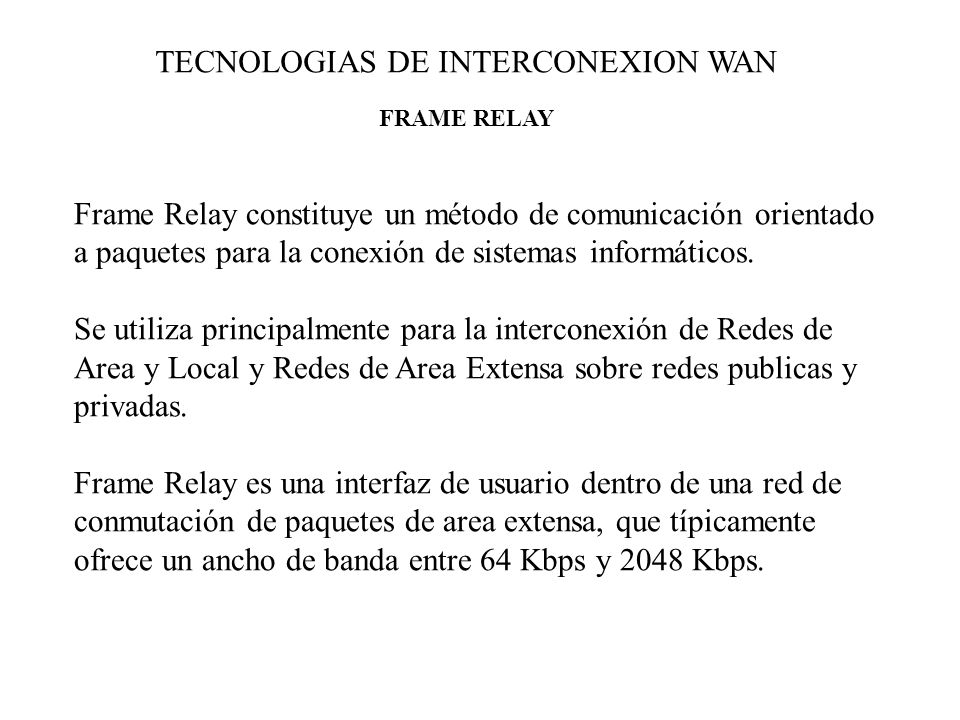

FRAME RELAY Frame Relay constituye un método de comunicación orientado a paquetes para la conexión de sistemas informáticos. Se utiliza principalmente para la interconexión de Redes de Area y Local y Redes de Area Extensa sobre redes publicas y privadas. Frame Relay es una interfaz de usuario dentro de una red de conmutación de paquetes de area extensa, que típicamente ofrece un ancho de banda entre 64 Kbps y 2048 Kbps.

FRAME RELAY Frame Relay se origina a partir de las interfaces ISDN y se propuso como un estandar al CCITT en el año 1984. Las conexiones Frame Relay requieren un enrutador y una línea de llegada al usuario, la cual conecta al cliente con el puerto de entrada a la red Frame Relay. La línea es del tipo digital dedicada (arrendada), con velocidades de acceso desde los 64 Kbps a los 2 Mbps.

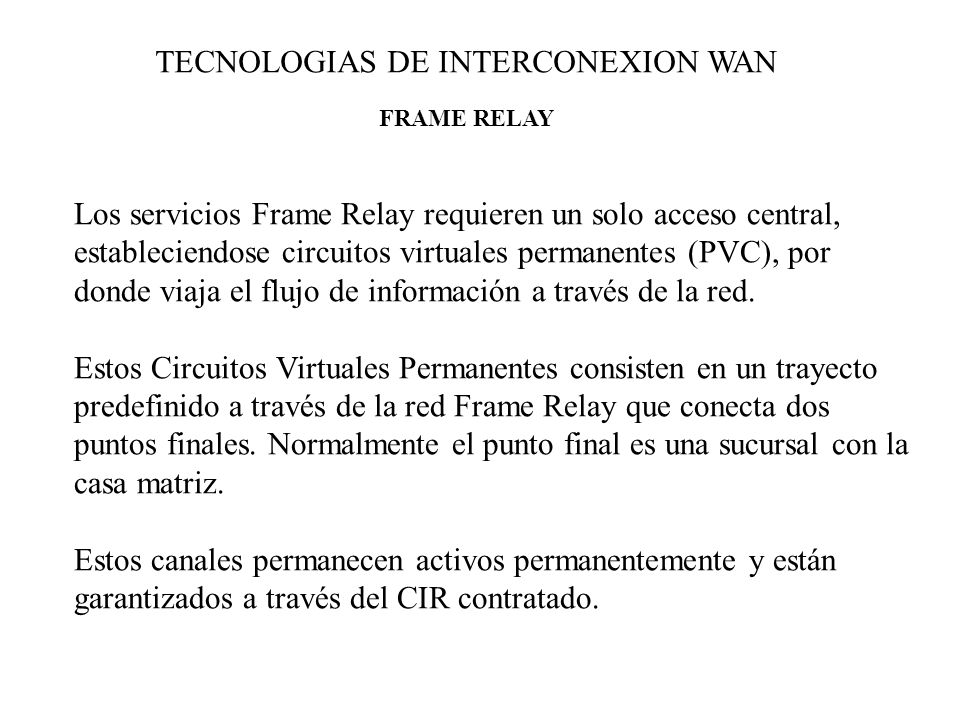

FRAME RELAY Los servicios Frame Relay requieren un solo acceso central, estableciendose circuitos virtuales permanentes (PVC), por donde viaja el flujo de información a través de la red. Estos Circuitos Virtuales Permanentes consisten en un trayecto predefinido a través de la red Frame Relay que conecta dos puntos finales. Normalmente el punto final es una sucursal con la casa matriz. Estos canales permanecen activos permanentemente y están garantizados a través del CIR contratado.

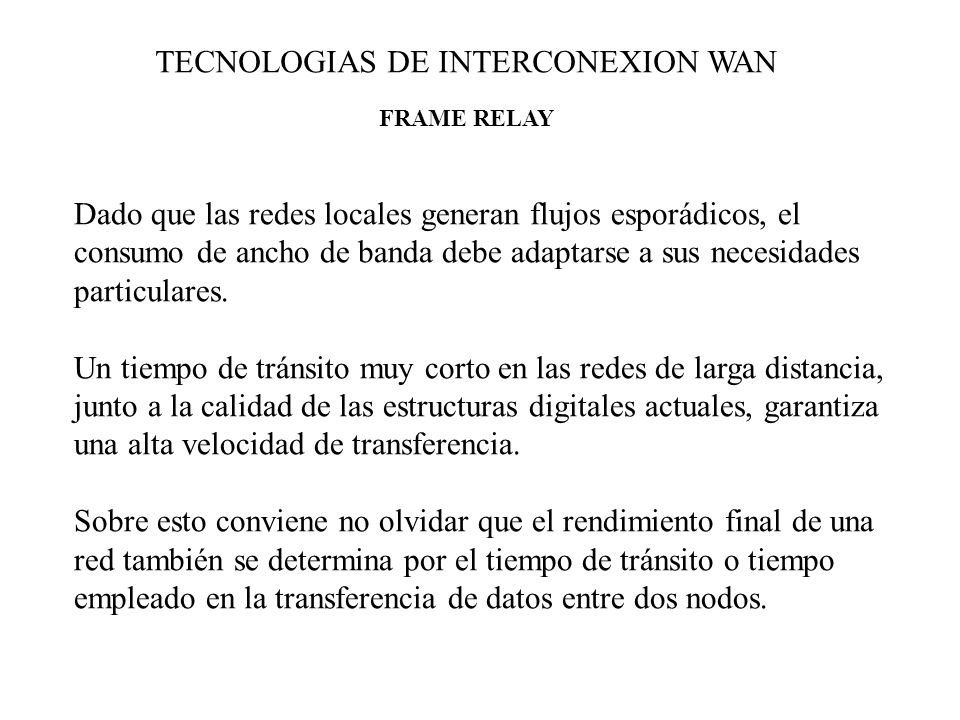

FRAME RELAY Dado que las redes locales generan flujos esporádicos, el consumo de ancho de banda debe adaptarse a sus necesidades particulares. Un tiempo de tránsito muy corto en las redes de larga distancia, junto a la calidad de las estructuras digitales actuales, garantiza una alta velocidad de transferencia. Sobre esto conviene no olvidar que el rendimiento final de una red también se determina por el tiempo de tránsito o tiempo empleado en la transferencia de datos entre dos nodos.

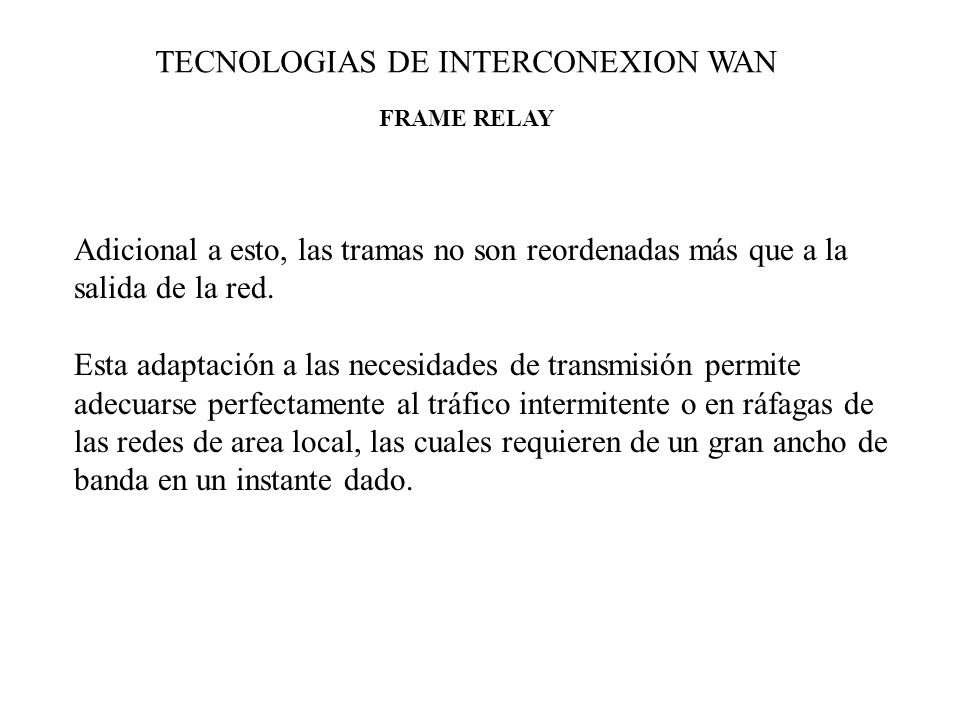

FRAME RELAY Adicional a esto, las tramas no son reordenadas más que a la salida de la red. Esta adaptación a las necesidades de transmisión permite adecuarse perfectamente al tráfico intermitente o en ráfagas de las redes de area local, las cuales requieren de un gran ancho de banda en un instante dado.

FRAME RELAY

FRAME RELAY Características técnicas La norma Frame-Relay está definida sólo para las dos primeras capas del modelo OSI, a diferencia de otros protocolos que llegan hasta la capa 3 como el X.25. Esto lo libera de las funciones de control de flujo e integridad de los datos, lo que lo hace un protocolo con una velocidad mucho mayor de transferencia de datos.

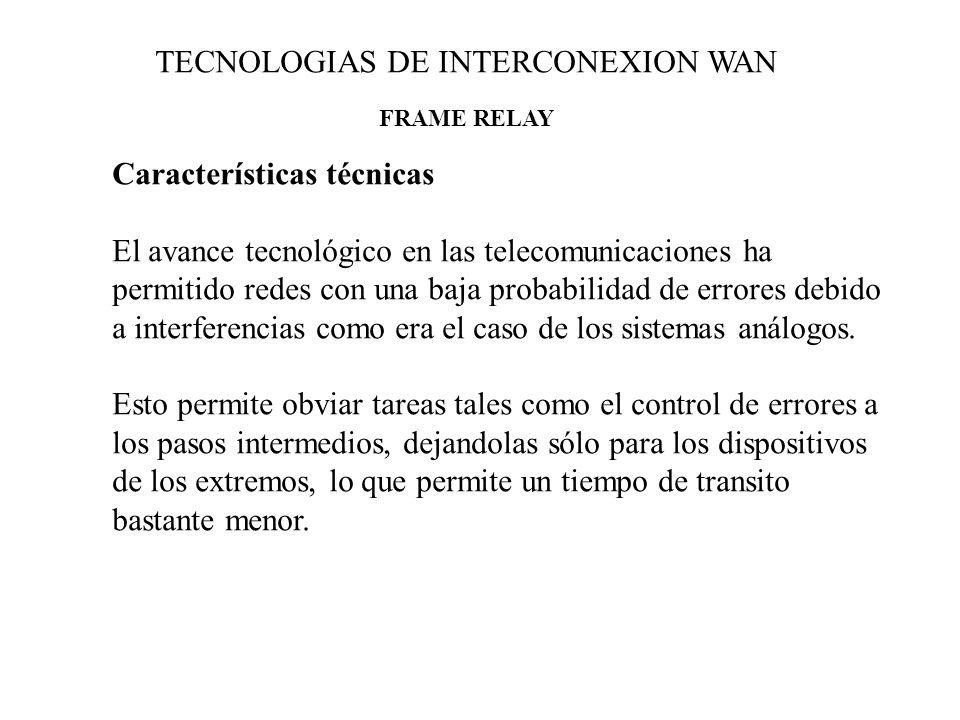

FRAME RELAY Características técnicas El avance tecnológico en las telecomunicaciones ha permitido redes con una baja probabilidad de errores debido a interferencias como era el caso de los sistemas análogos. Esto permite obviar tareas tales como el control de errores a los pasos intermedios, dejandolas sólo para los dispositivos de los extremos, lo que permite un tiempo de transito bastante menor.

FRAME RELAY Características técnicas En estos aspectos reside la fuerza de Frame Relay, a lo que se suma el hecho de pagar sólo por el ancho de banda contratado, o lo que es igual, la velocidad mínima asegurada, CIR. CIR, Commited Information Rate, es un parámetro de dimensión de red especifico de Frame Relay que permite a cada usuario el elegir una velocidad media garantizada en ambos sentidos de la comunicación para cada circuito virtual VC.

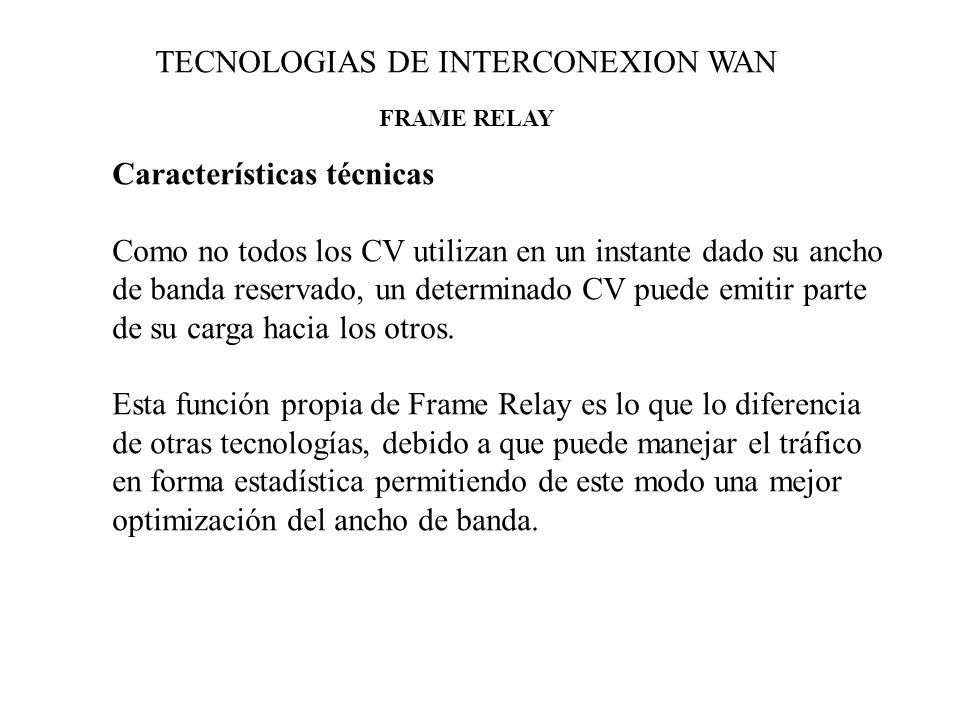

FRAME RELAY Características técnicas Como no todos los CV utilizan en un instante dado su ancho de banda reservado, un determinado CV puede emitir parte de su carga hacia los otros. Esta función propia de Frame Relay es lo que lo diferencia de otras tecnologías, debido a que puede manejar el tráfico en forma estadística permitiendo de este modo una mejor optimización del ancho de banda.

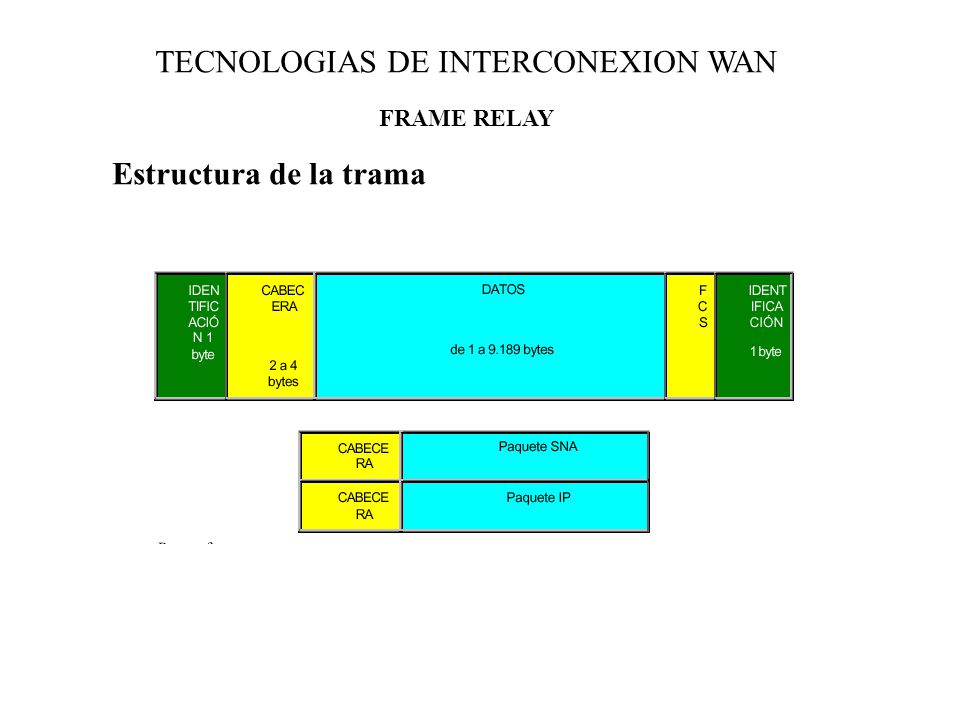

FRAME RELAY Estructura de la trama

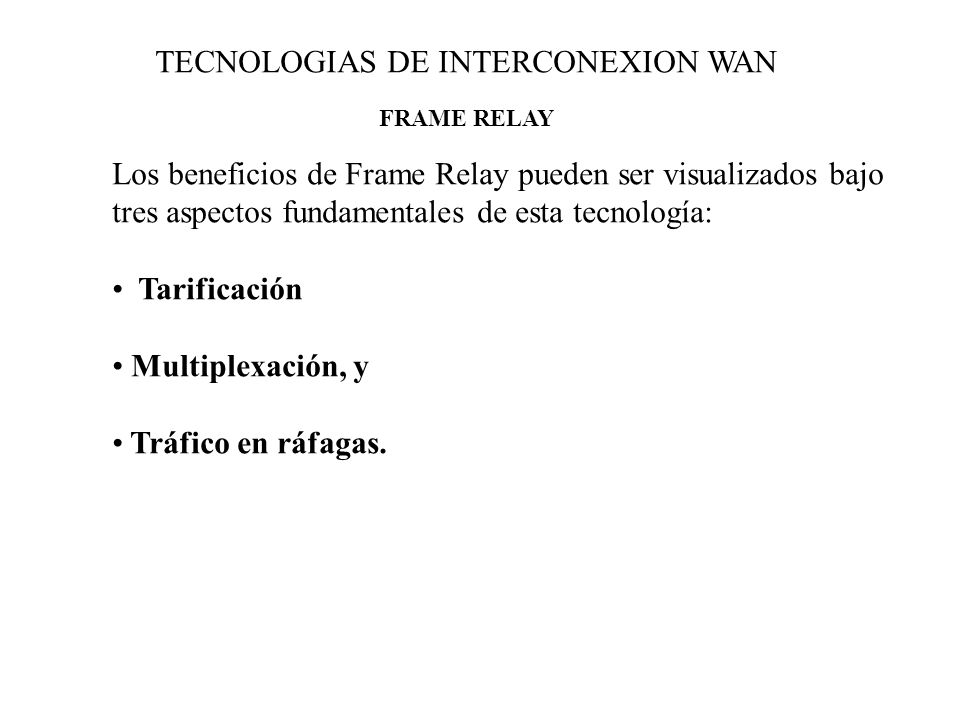

FRAME RELAY Los beneficios de Frame Relay pueden ser visualizados bajo tres aspectos fundamentales de esta tecnología: Tarificación Multiplexación, y Tráfico en ráfagas.

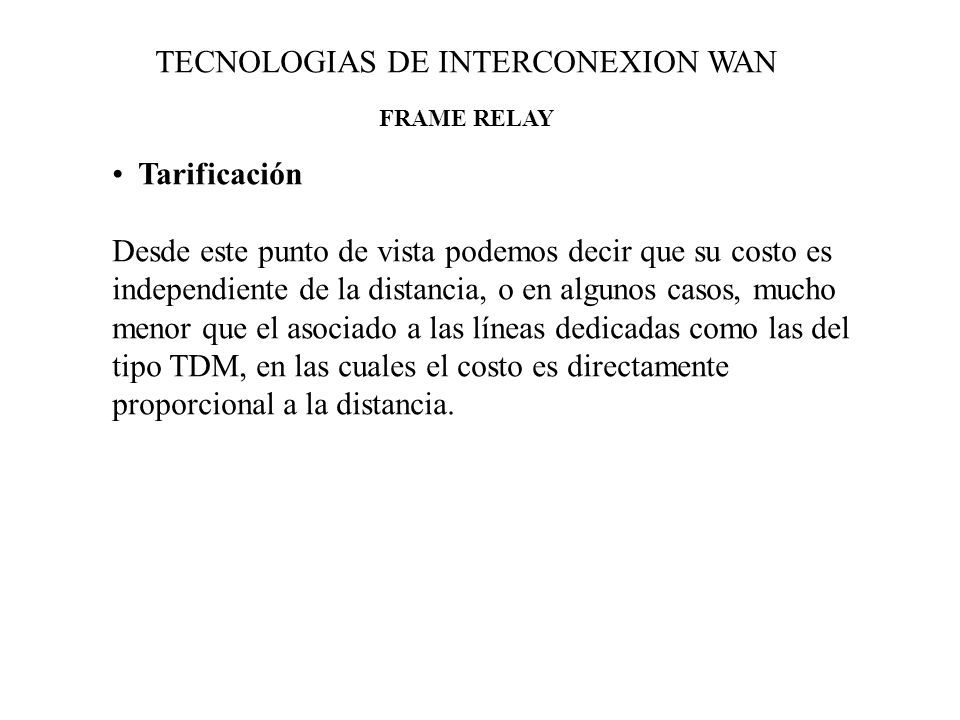

FRAME RELAY Tarificación Desde este punto de vista podemos decir que su costo es independiente de la distancia, o en algunos casos, mucho menor que el asociado a las líneas dedicadas como las del tipo TDM, en las cuales el costo es directamente proporcional a la distancia.

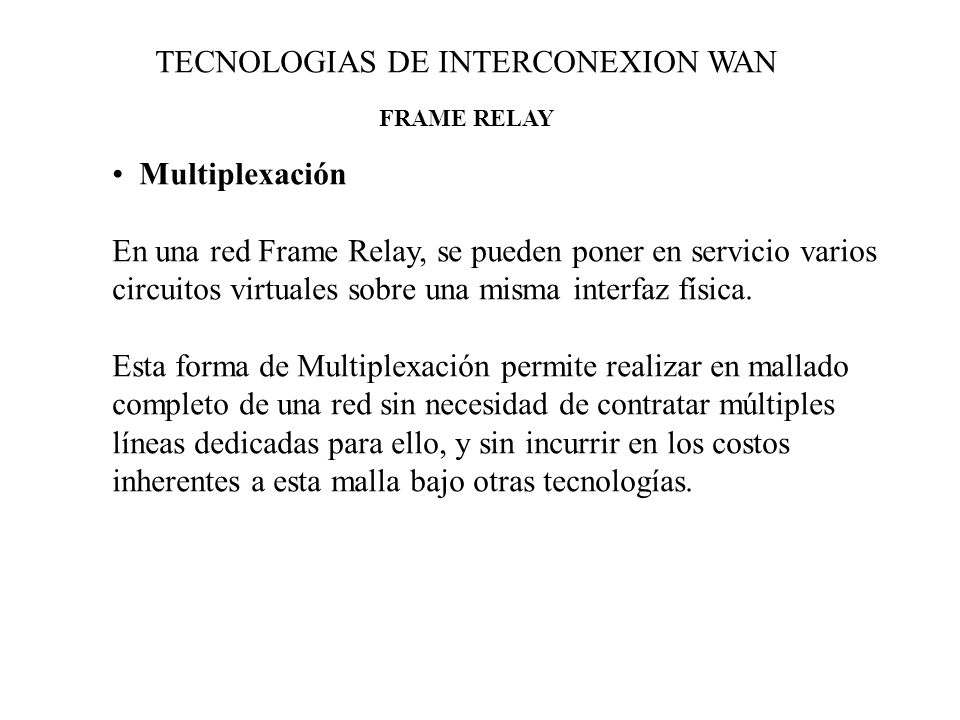

FRAME RELAY Multiplexación En una red Frame Relay, se pueden poner en servicio varios circuitos virtuales sobre una misma interfaz física. Esta forma de Multiplexación permite realizar en mallado completo de una red sin necesidad de contratar múltiples líneas dedicadas para ello, y sin incurrir en los costos inherentes a esta malla bajo otras tecnologías.

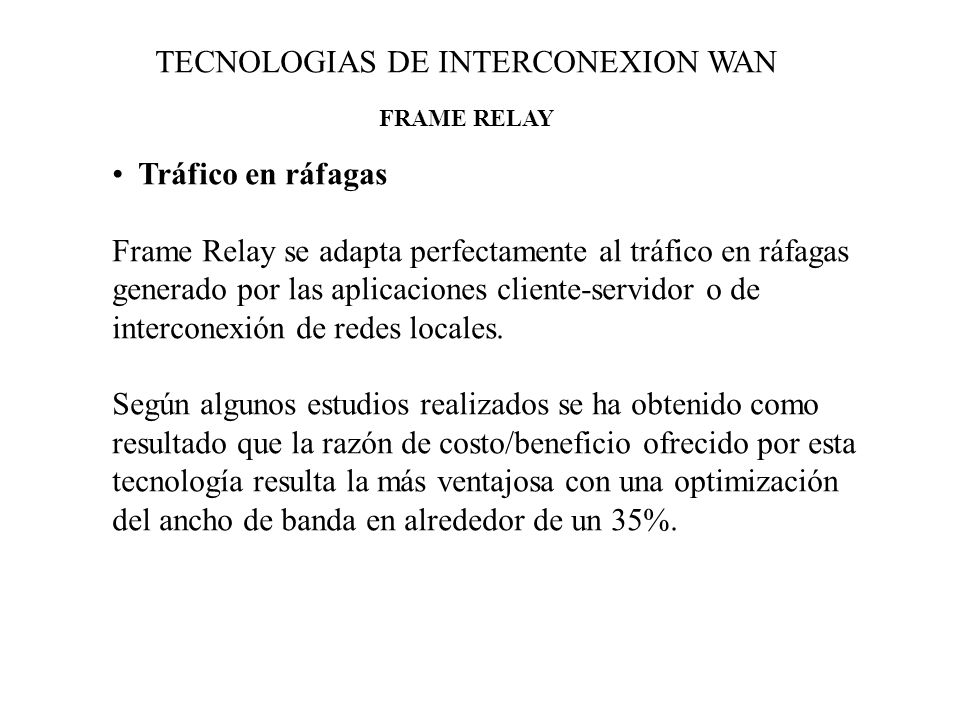

FRAME RELAY Tráfico en ráfagas Frame Relay se adapta perfectamente al tráfico en ráfagas generado por las aplicaciones cliente-servidor o de interconexión de redes locales. Según algunos estudios realizados se ha obtenido como resultado que la razón de costo/beneficio ofrecido por esta tecnología resulta la más ventajosa con una optimización del ancho de banda en alrededor de un 35%.

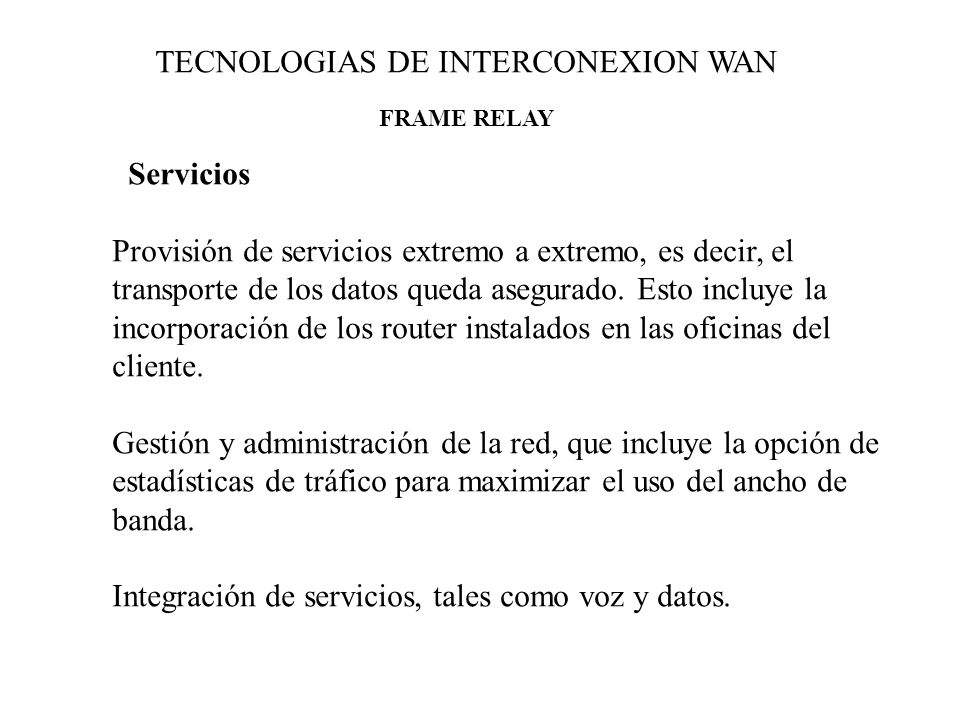

FRAME RELAY Servicios Provisión de servicios extremo a extremo, es decir, el transporte de los datos queda asegurado. Esto incluye la incorporación de los router instalados en las oficinas del cliente. Gestión y administración de la red, que incluye la opción de estadísticas de tráfico para maximizar el uso del ancho de banda. Integración de servicios, tales como voz y datos.

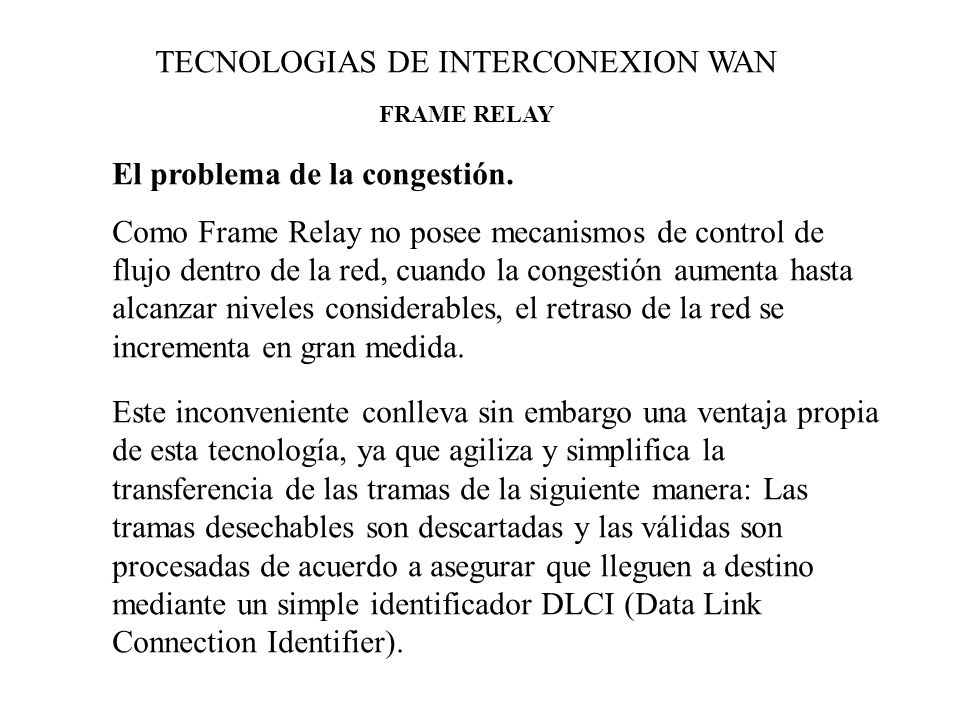

FRAME RELAY El problema de la congestión. Como Frame Relay no posee mecanismos de control de flujo dentro de la red, cuando la congestión aumenta hasta alcanzar niveles considerables, el retraso de la red se incrementa en gran medida. Este inconveniente conlleva sin embargo una ventaja propia de esta tecnología, ya que agiliza y simplifica la transferencia de las tramas de la siguiente manera: Las tramas desechables son descartadas y las válidas son procesadas de acuerdo a asegurar que lleguen a destino mediante un simple identificador DLCI (Data Link Connection Identifier).

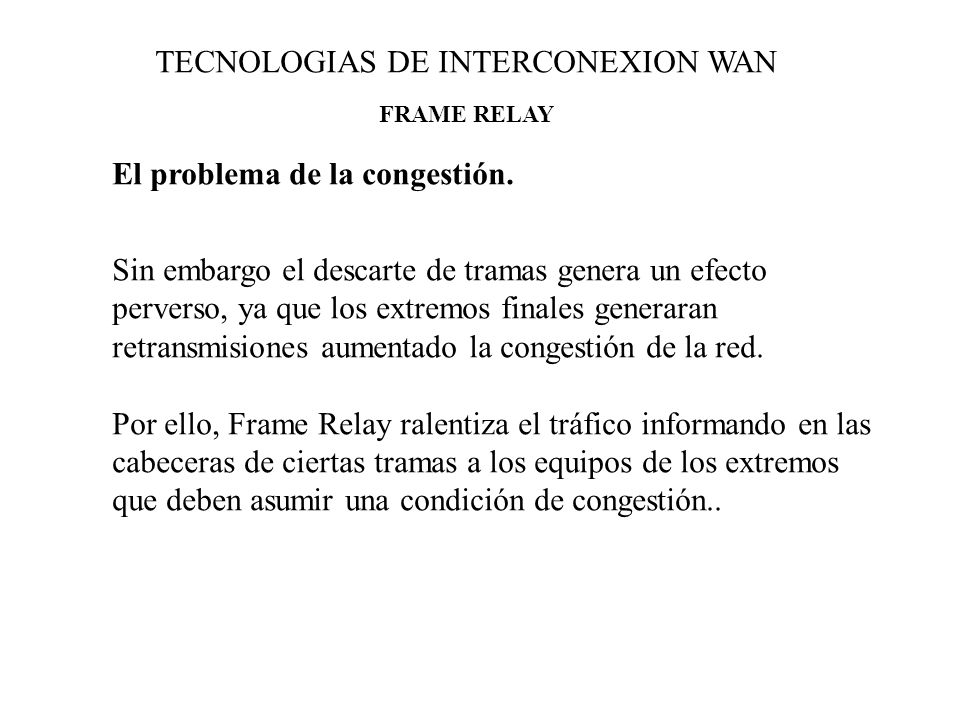

FRAME RELAY El problema de la congestión. Sin embargo el descarte de tramas genera un efecto perverso, ya que los extremos finales generaran retransmisiones aumentado la congestión de la red. Por ello, Frame Relay ralentiza el tráfico informando en las cabeceras de ciertas tramas a los equipos de los extremos que deben asumir una condición de congestión..

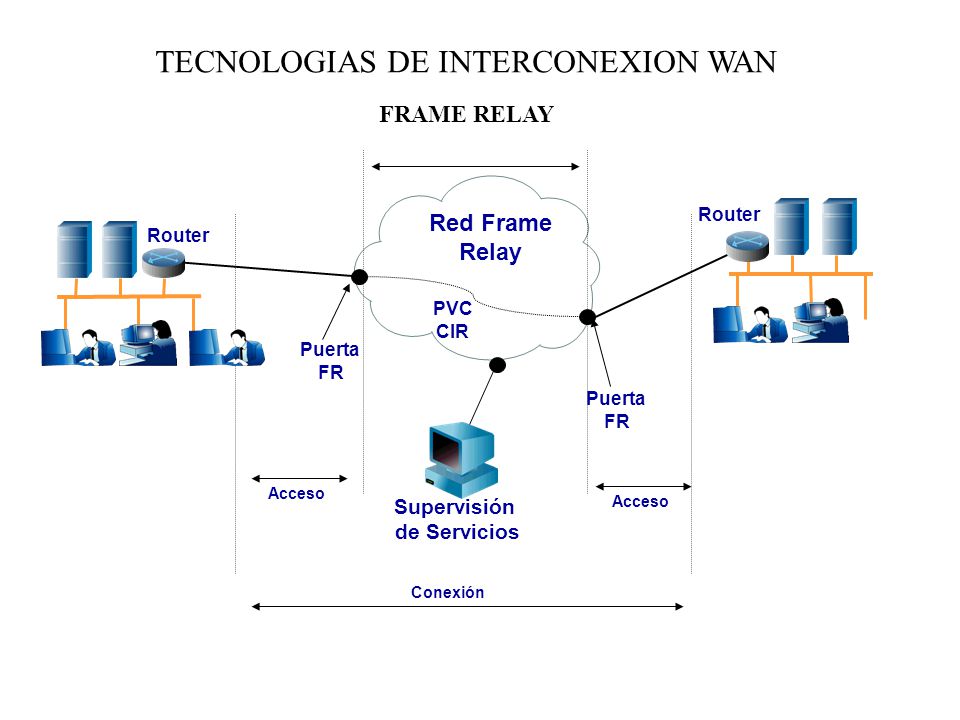

FRAME RELAY Red Frame Relay Router Router PVC CIR Puerta FR Puerta FR Acceso Supervisión de Servicios Acceso Conexión

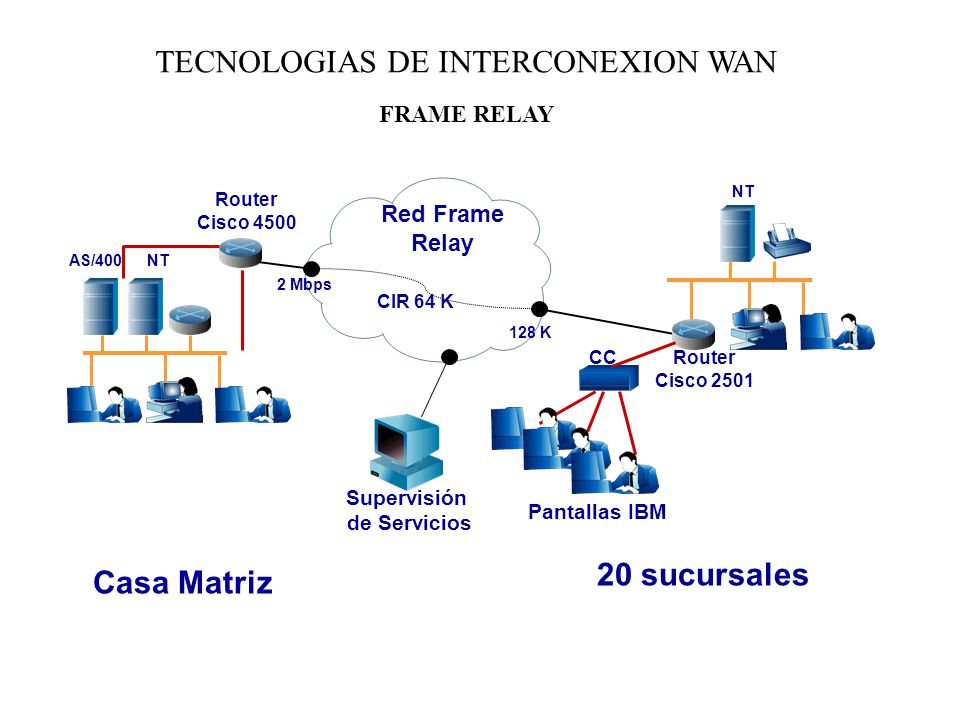

FRAME RELAY NT Router Cisco 4500 Red Frame Relay AS/400 NT 2 Mbps CIR 64 K 128 K CC Router Cisco 2501 Supervisión de Servicios Pantallas IBM 20 sucursales Casa Matriz

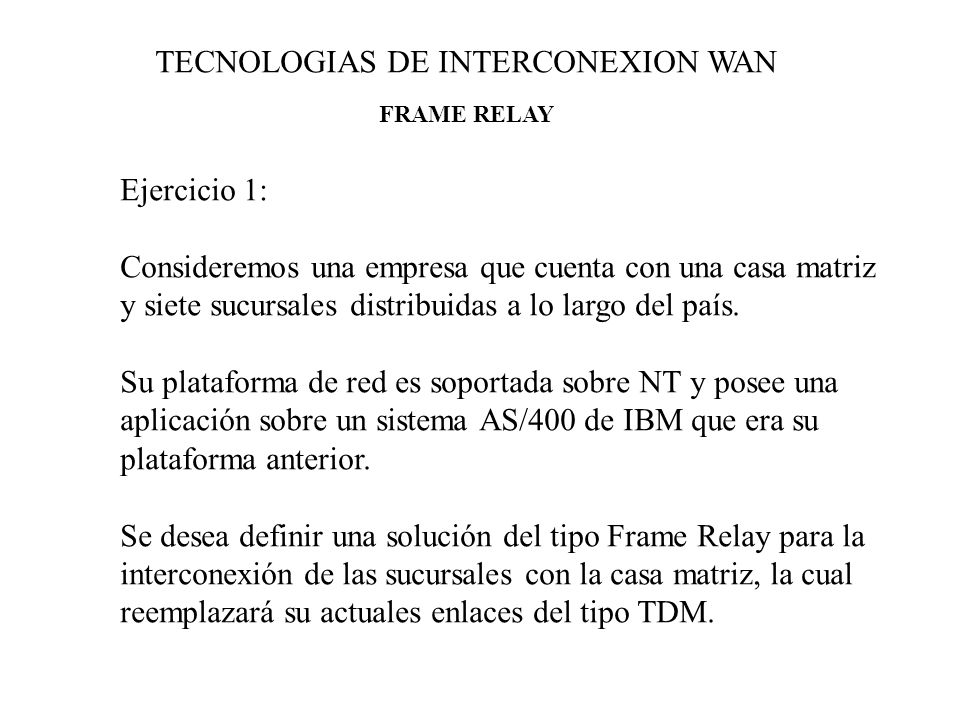

FRAME RELAY Ejercicio 1: Consideremos una empresa que cuenta con una casa matriz y siete sucursales distribuidas a lo largo del país. Su plataforma de red es soportada sobre NT y posee una aplicación sobre un sistema AS/400 de IBM que era su plataforma anterior. Se desea definir una solución del tipo Frame Relay para la interconexión de las sucursales con la casa matriz, la cual reemplazará su actuales enlaces del tipo TDM.

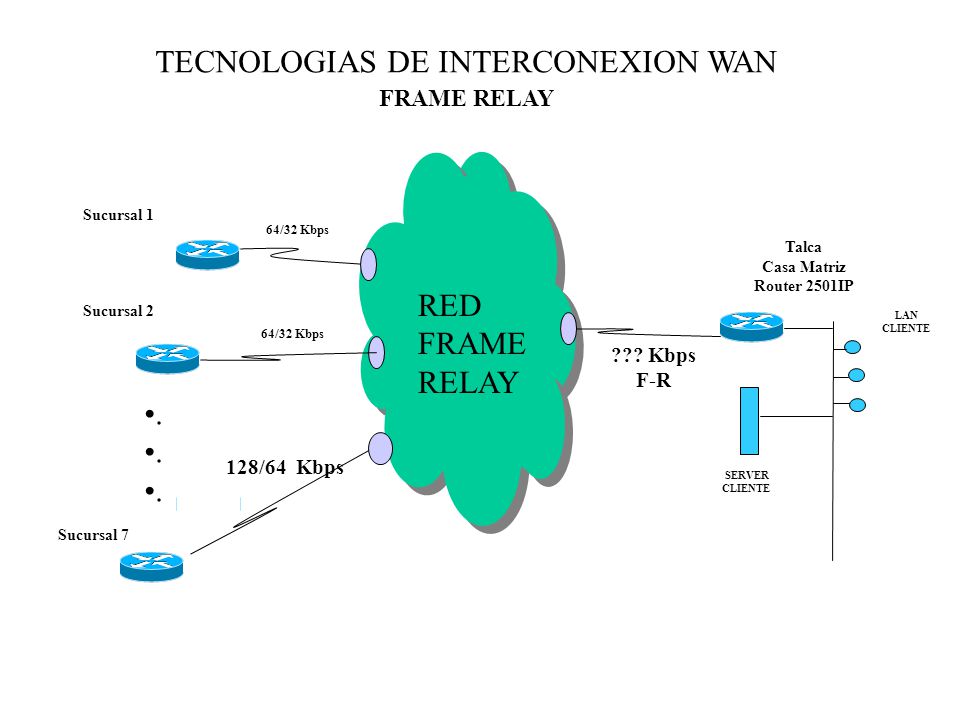

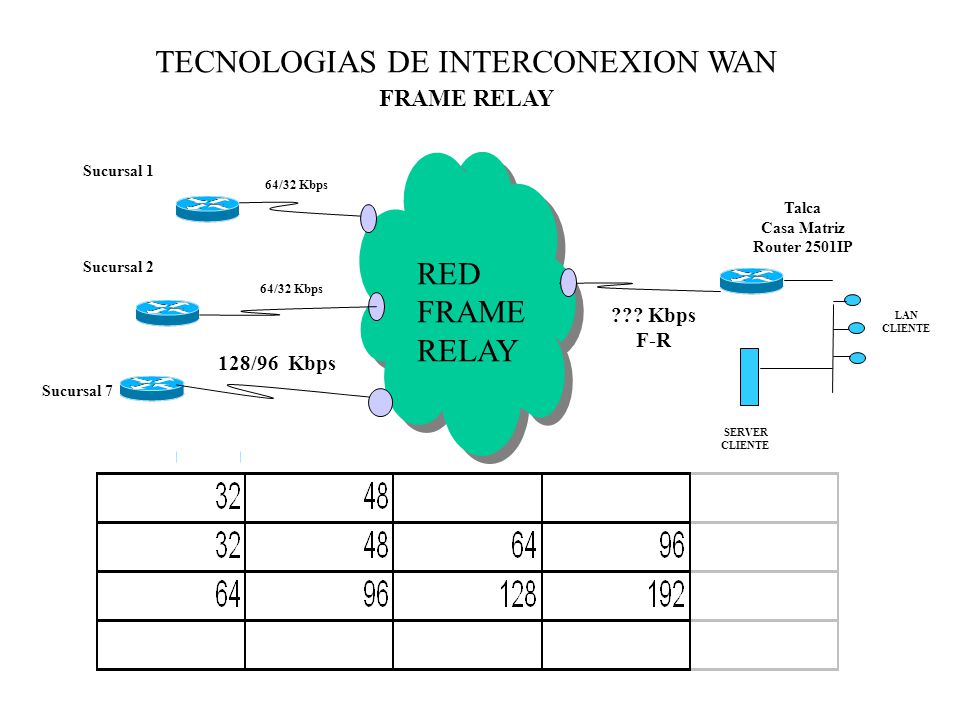

FRAME RELAY Sucursal 1 64/32 Kbps Talca Casa Matriz Router 2501IP RED FRAME RELAY Sucursal 2 LAN CLIENTE 64/32 Kbps ??? Kbps F-R . 64/32 Kbps SERVER CLIENTE Sucursal 7

FRAME RELAY Sucursal 1 64/32 Kbps Talca Casa Matriz Router 2501IP Sucursal 2 RED FRAME RELAY 64/32 Kbps ??? Kbps F-R LAN CLIENTE 128/96 Kbps Sucursal 7 SERVER CLIENTE
