1 Integrantes : Ruddy Rojas C. Reynaldo Melgarejo F. Adhemir Quino R.
FRAME RELAY Integrantes : Ruddy Rojas C. Reynaldo Melgarejo F. Adhemir Quino R.

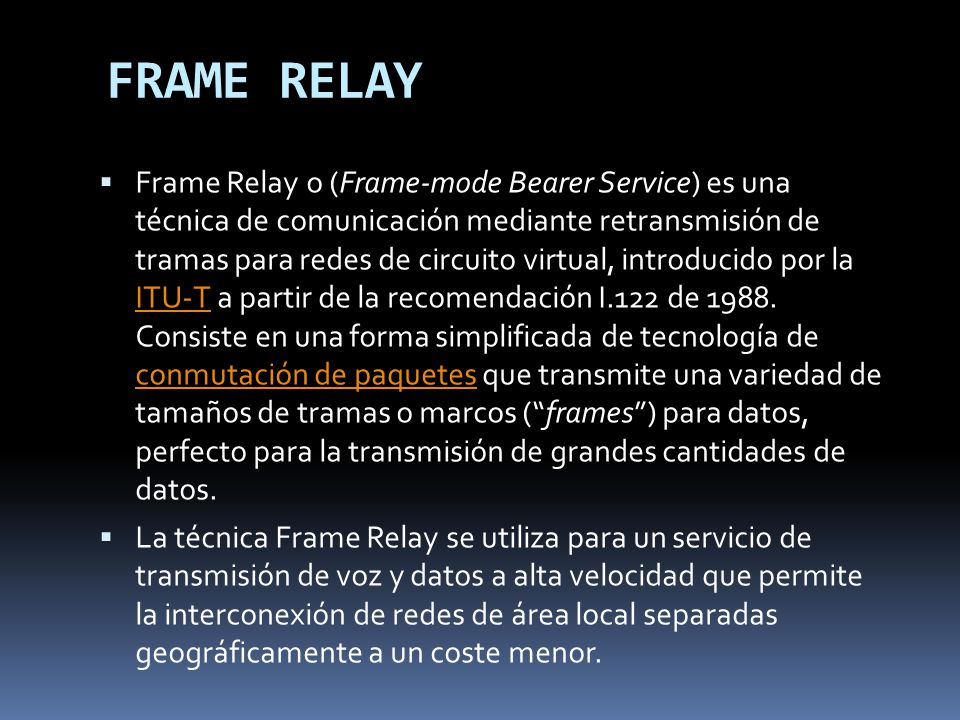

2 FRAME RELAY Frame Relay o (Frame-mode Bearer Service) es una técnica de comunicación mediante retransmisión de tramas para redes de circuito virtual, introducido por la ITU-T a partir de la recomendación I.122 de Consiste en una forma simplificada de tecnología de conmutación de paquetes que transmite una variedad de tamaños de tramas o marcos (“frames”) para datos, perfecto para la transmisión de grandes cantidades de datos. La técnica Frame Relay se utiliza para un servicio de transmisión de voz y datos a alta velocidad que permite la interconexión de redes de área local separadas geográficamente a un coste menor.

3 MOTIVACIÓN ORIGINAL Y EVOLUCIÓN
El objetivo de frame relay no es reemplazar a X.25, sino dirigirse a las necesidades de ciertas aplicaciones para las cuales X.25 no es efectivo. El principal objetivo de Frame Relay es la interconexión de redes LAN.

4 Frame Relay ha evolucionado, proporcionando la integración en una única línea de los distintos tipos de tráfico de datos y voz y su transporte por una única reque responde a las siguientes necesidades: Alta velocidad y bajo retardo Soporte eficiente para tráficos a ráfagas Flexibilidad Eficiencia Buena relación coste-prestaciones Transporte integrado de distintos protocolos de voz y datos Conectividad "todos con todos" Simplicidad en la gestión Interfaces estándares

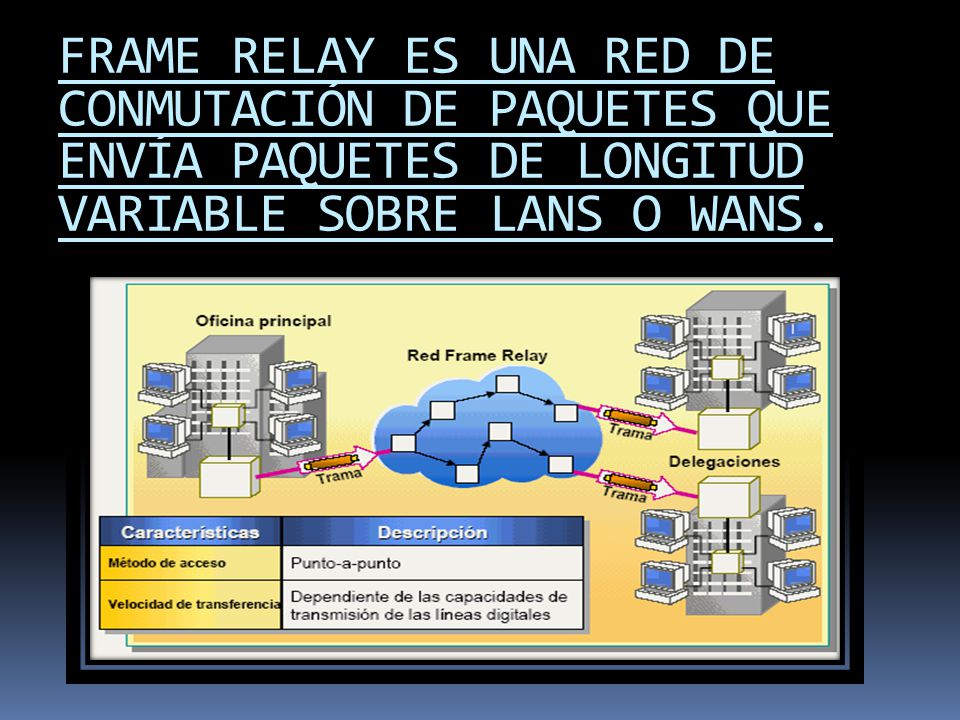

5 FRAME RELAY es una red de conmutación de paquetes que envía paquetes de longitud variable sobre LANs o WANs.

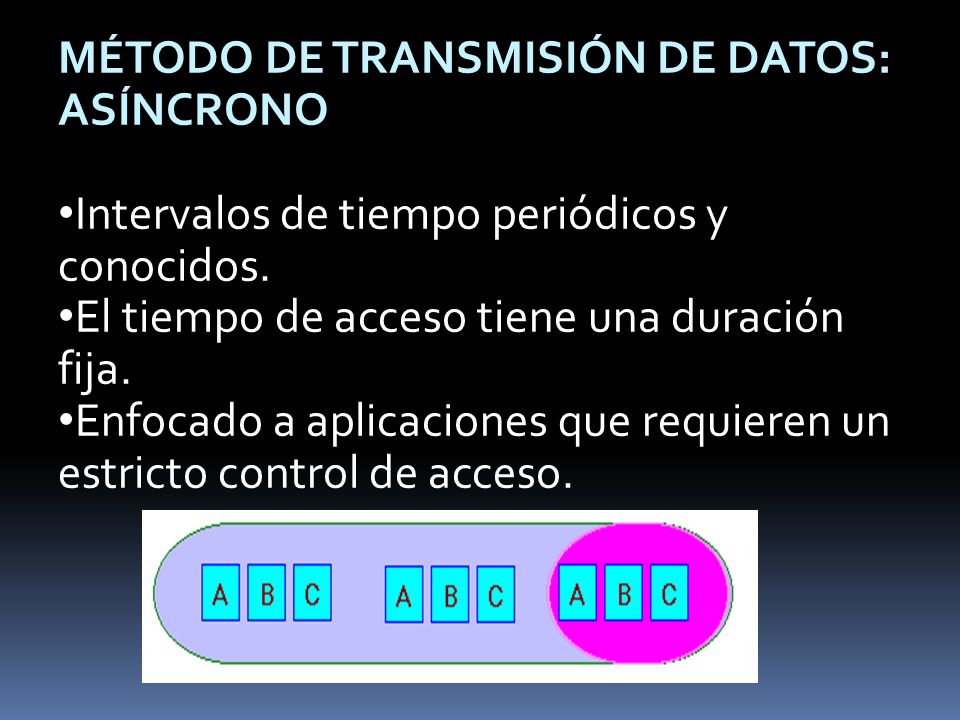

6 MÉTODO DE TRANSMISIÓN DE DATOS: ASÍNCRONO
Intervalos de tiempo periódicos y conocidos. El tiempo de acceso tiene una duración fija. Enfocado a aplicaciones que requieren un estricto control de acceso.

7 VELOCIDAD DE TRANSFERENCIA
La interfaz frame relay (FRI o frame relay interface) ofrece las siguientes velocidades de acceso principales: 56 kbps 64 kbps 1,544 Mbps (T1 en EE.UU) 2,048 Mbps (E1 en Europa) Algunos fabricantes ofrecen velocidades de acceso para frame relay en el orden de los 45 Mbps, sin embargo, esto no está contemplado en el estándar original.

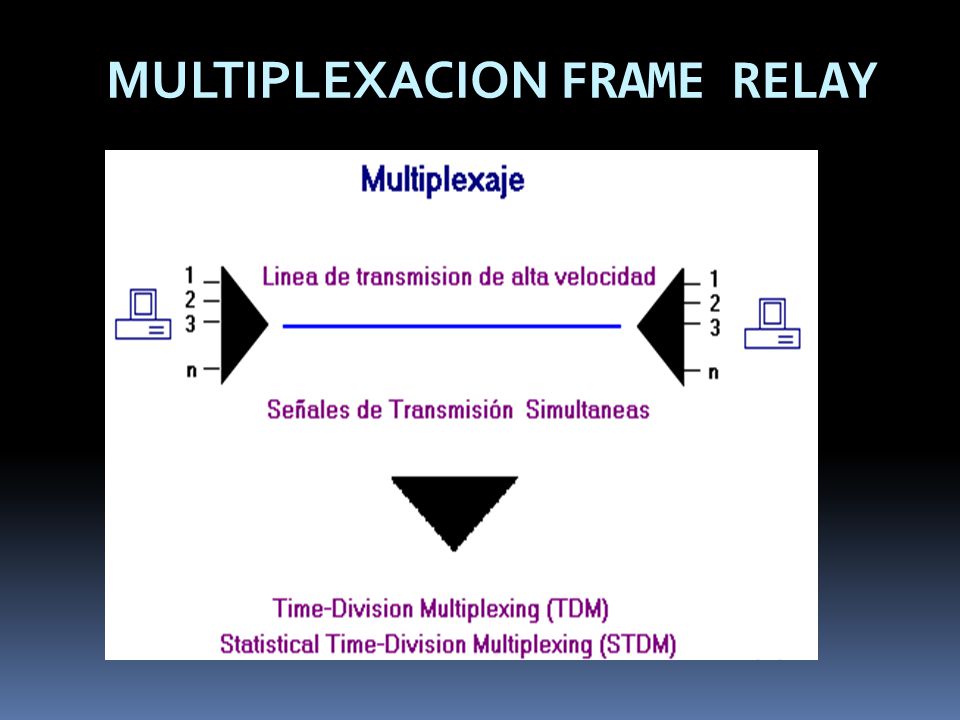

8 MULTIPLEXACION FRAME RELAY

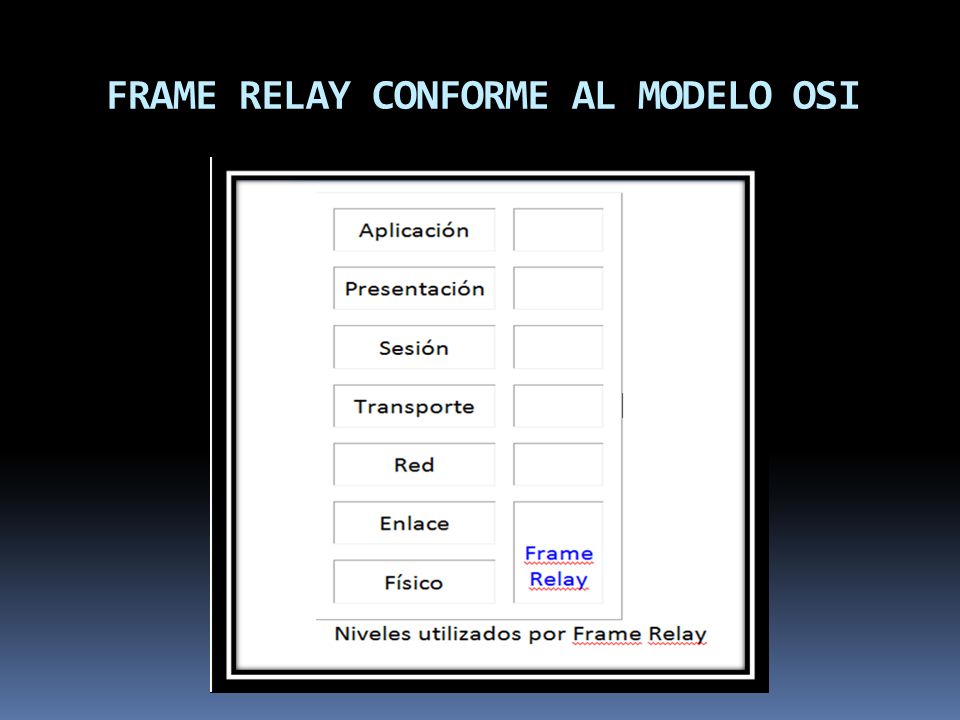

9 FRAME RELAY CONFORME AL MODELO OSI

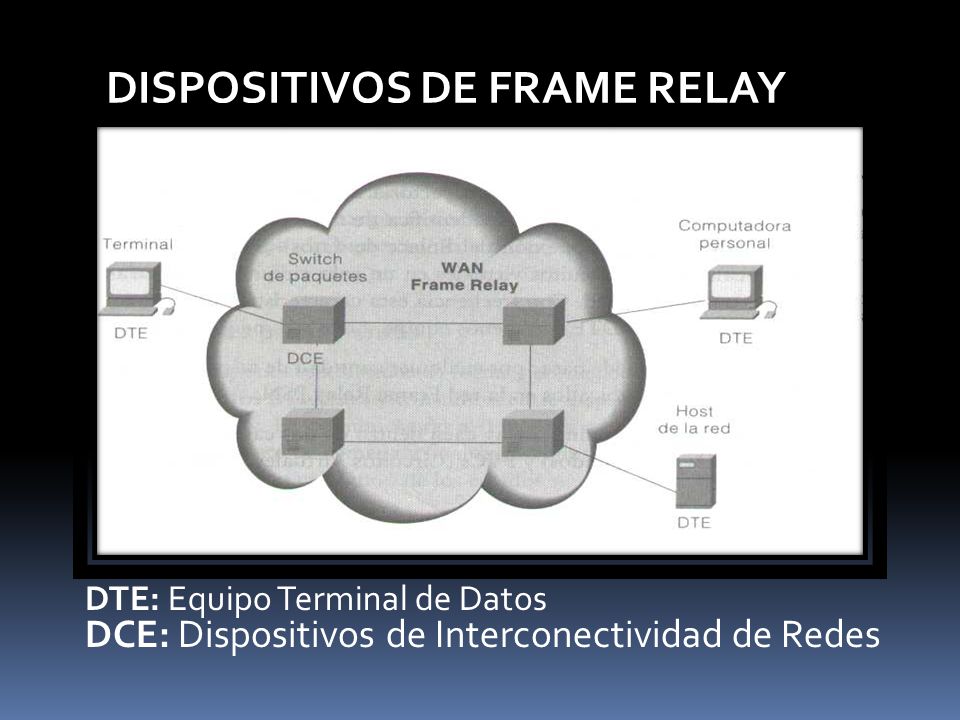

10 DISPOSITIVOS DE FRAME RELAY
DTE: Equipo Terminal de Datos DCE: Dispositivos de Interconectividad de Redes

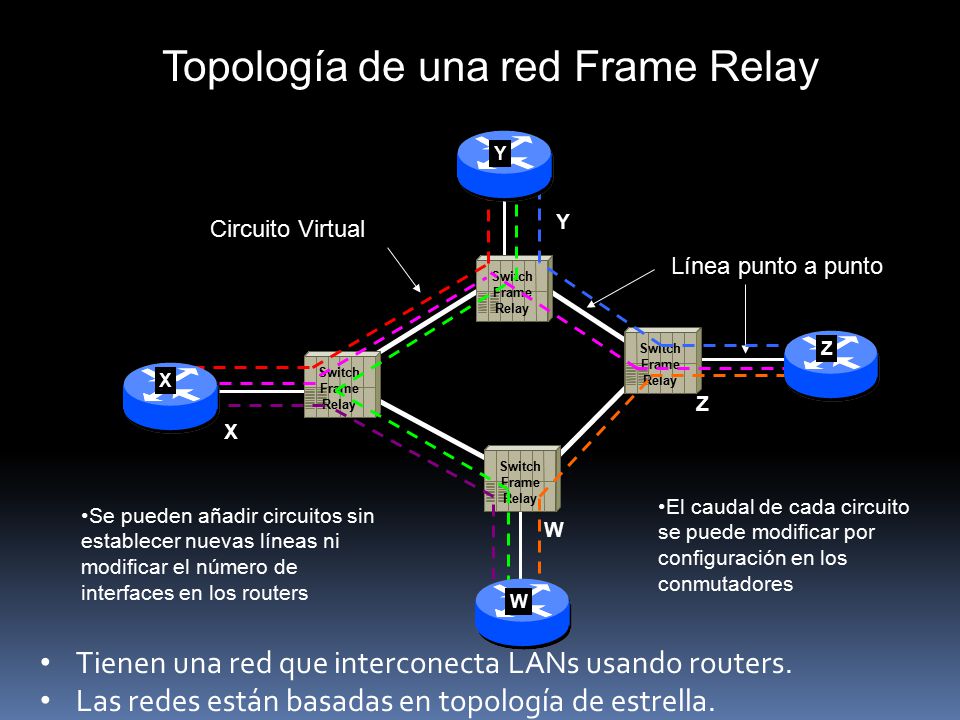

11 Topología de una red Frame Relay
Redes Frame Relay y ATM Topología de una red Frame Relay Y Circuito Virtual Y Línea punto a punto Switch Frame Relay Switch Frame Relay Z Switch Frame Relay X Z X Switch Frame Relay Si en vez de enlaces punto a punto utilizamos una red de conmutación de paquetes, como Frame Relay, es posible establecer un gran número de circuitos virtuales utilizando una sola interfaz física. Cada router de la red se une únicamente con una línea punto a punto al conmutador Frame Relay de su ciudad, a través de la cual discurre el tráfico de todos los circuitos virtuales. Cuando se añaden routers es sencillo definir nuevos circuitos virtuales para conectarlos con los routers que se quiera, e incluso con todos ellos. Los circuitos virtuales son simples definiciones en la configuración de los conmutadores Frame Relay. Cada circuito virtual tiene asociado un caudal en la configuración del conmutador. Si se desea modificar el caudal de un circuito virtual sólo hay que hacer un cambio en la configuración del circuito en el conmutador Frame Relay por el que accede a la red. Normalmente la línea de acceso a la red Frame Relay debe tener una capacidad suficiente para soportar el caudal agregado de todos los circuitos virtuales que tiene configurado el equipo. De lo contrario se podrían dar problemas de congestión en el acceso. El caudal de cada circuito se puede modificar por configuración en los conmutadores Se pueden añadir circuitos sin establecer nuevas líneas ni modificar el número de interfaces en los routers W W Tienen una red que interconecta LANs usando routers. Las redes están basadas en topología de estrella. Redes

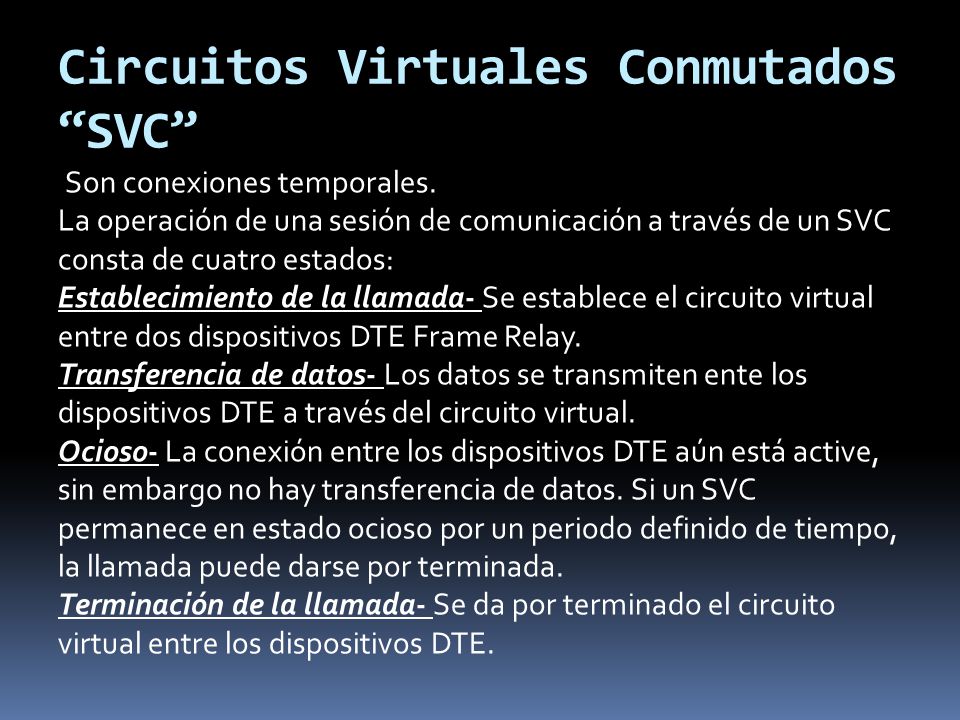

12 Circuitos Virtuales Conmutados “SVC”
Son conexiones temporales. La operación de una sesión de comunicación a través de un SVC consta de cuatro estados: Establecimiento de la llamada- Se establece el circuito virtual entre dos dispositivos DTE Frame Relay. Transferencia de datos- Los datos se transmiten ente los dispositivos DTE a través del circuito virtual. Ocioso- La conexión entre los dispositivos DTE aún está active, sin embargo no hay transferencia de datos. Si un SVC permanece en estado ocioso por un periodo definido de tiempo, la llamada puede darse por terminada. Terminación de la llamada- Se da por terminado el circuito virtual entre los dispositivos DTE.

13 Circuitos Virtuales Permanentes “PVCs”
son conexiones establecidas en forma permanente Los PVC siempre operan en alguno de los estados siguiente: Transferencia de datos- Los datos se transmiten entre los dispositivos DTE a través del circuito virtual. Ocioso- Ocurre cuando la conexión entre los dispositivos DTE está activa, pero no hay transferencia de datos. A diferencia de los SVCs los PVCs no se darán por finalizados en ninguna circunstancia ya que se encuentran en estado ocioso.

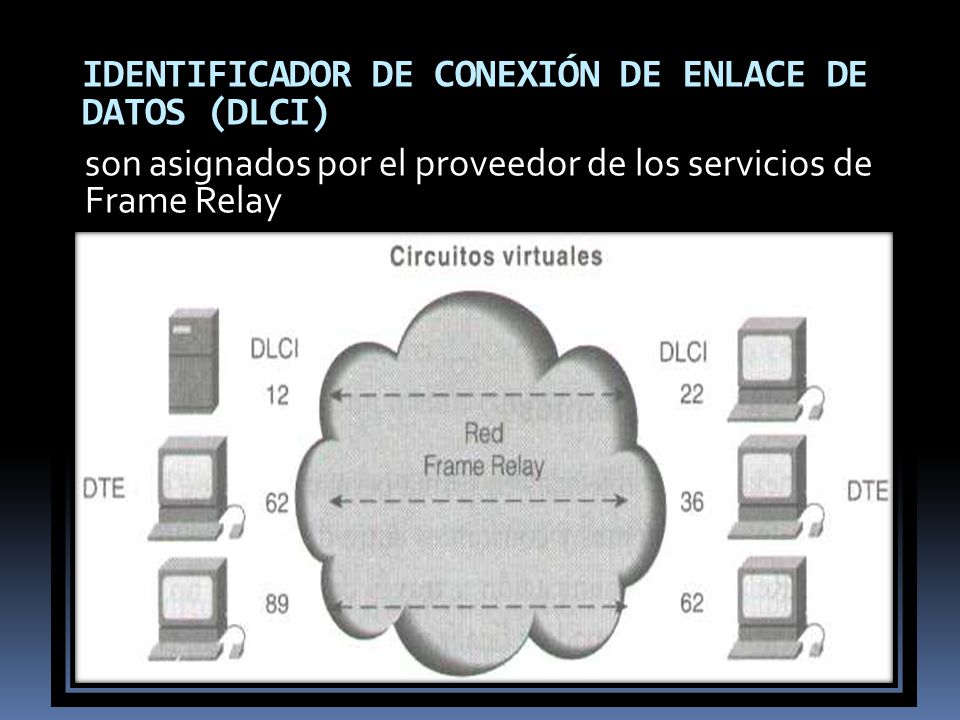

14 IDENTIFICADOR DE CONEXIÓN DE ENLACE DE DATOS (DLCI)
son asignados por el proveedor de los servicios de Frame Relay

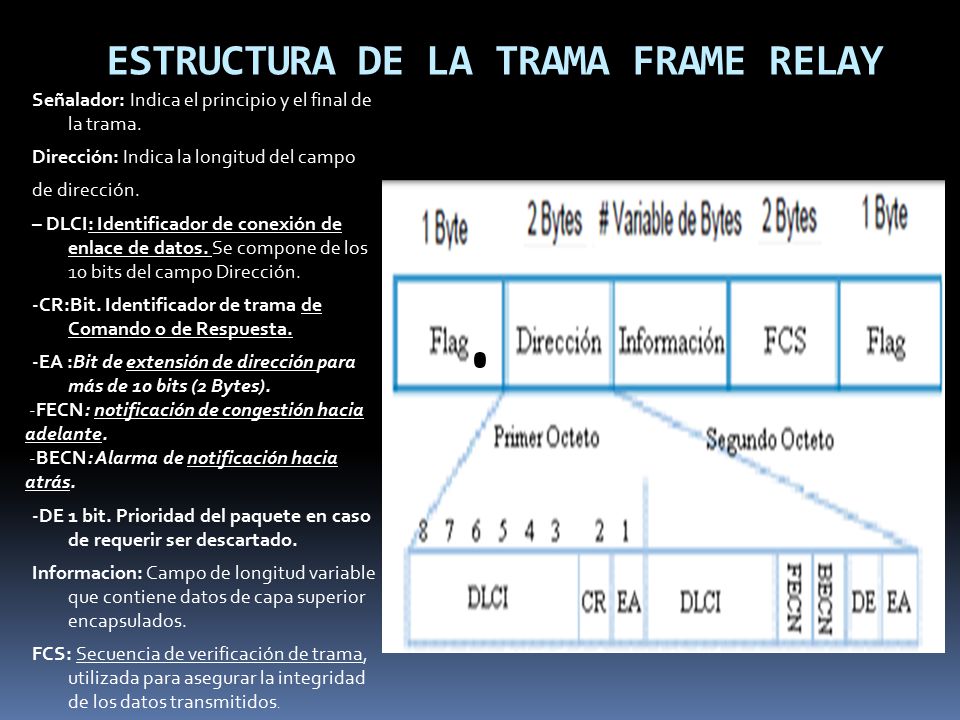

15 ESTRUCTURA DE LA TRAMA FRAME RELAY
Señalador: Indica el principio y el final de la trama. Dirección: Indica la longitud del campo de dirección. – DLCI: Identificador de conexión de enlace de datos. Se compone de los 10 bits del campo Dirección. -CR:Bit. Identificador de trama de Comando o de Respuesta. -EA :Bit de extensión de dirección para más de 10 bits (2 Bytes). -FECN: notificación de congestión hacia adelante. -BECN: Alarma de notificación hacia atrás. -DE 1 bit. Prioridad del paquete en caso de requerir ser descartado. Informacion: Campo de longitud variable que contiene datos de capa superior encapsulados. FCS: Secuencia de verificación de trama, utilizada para asegurar la integridad de los datos transmitidos.

16

17 X. 25:Control en cada Enlace
X.25:Control en cada Enlace. Intercambio de tramas de datos y confirmaciones entre nodos Frame Relay: Control entre nodo origen y nodo destino. No existe intercambio de información entre nodos. Sólo se envía un reconocimiento desde el sistema final.

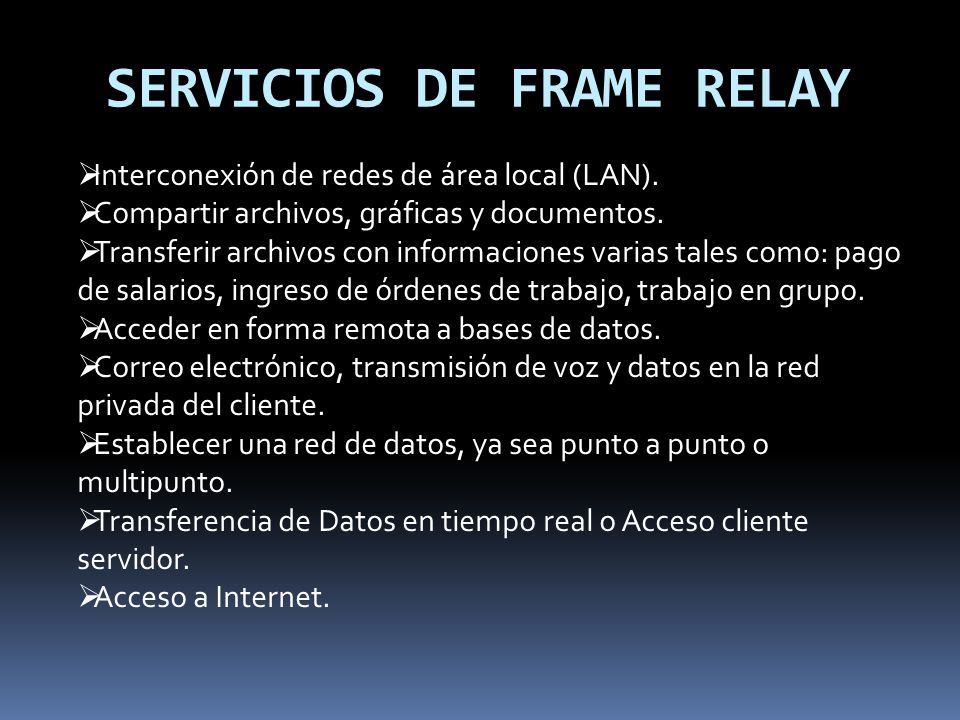

18 SERVICIOS DE FRAME RELAY
Interconexión de redes de área local (LAN). Compartir archivos, gráficas y documentos. Transferir archivos con informaciones varias tales como: pago de salarios, ingreso de órdenes de trabajo, trabajo en grupo. Acceder en forma remota a bases de datos. Correo electrónico, transmisión de voz y datos en la red privada del cliente. Establecer una red de datos, ya sea punto a punto o multipunto. Transferencia de Datos en tiempo real o Acceso cliente servidor. Acceso a Internet.

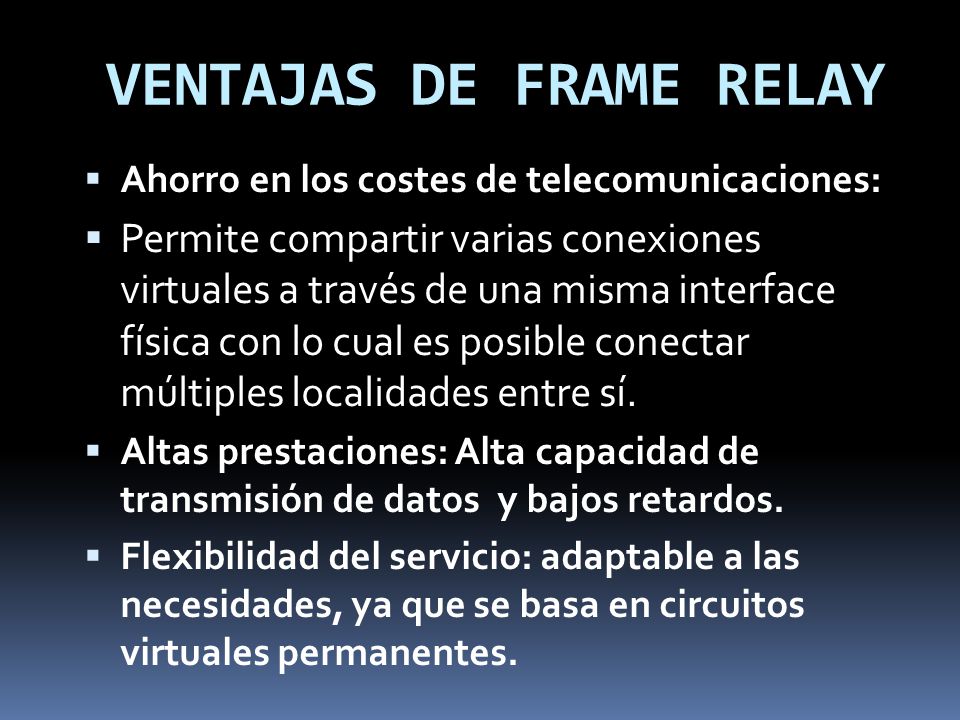

19 VENTAJAS DE FRAME RELAY
Ahorro en los costes de telecomunicaciones: Permite compartir varias conexiones virtuales a través de una misma interface física con lo cual es posible conectar múltiples localidades entre sí. Altas prestaciones: Alta capacidad de transmisión de datos y bajos retardos. Flexibilidad del servicio: adaptable a las necesidades, ya que se basa en circuitos virtuales permanentes.

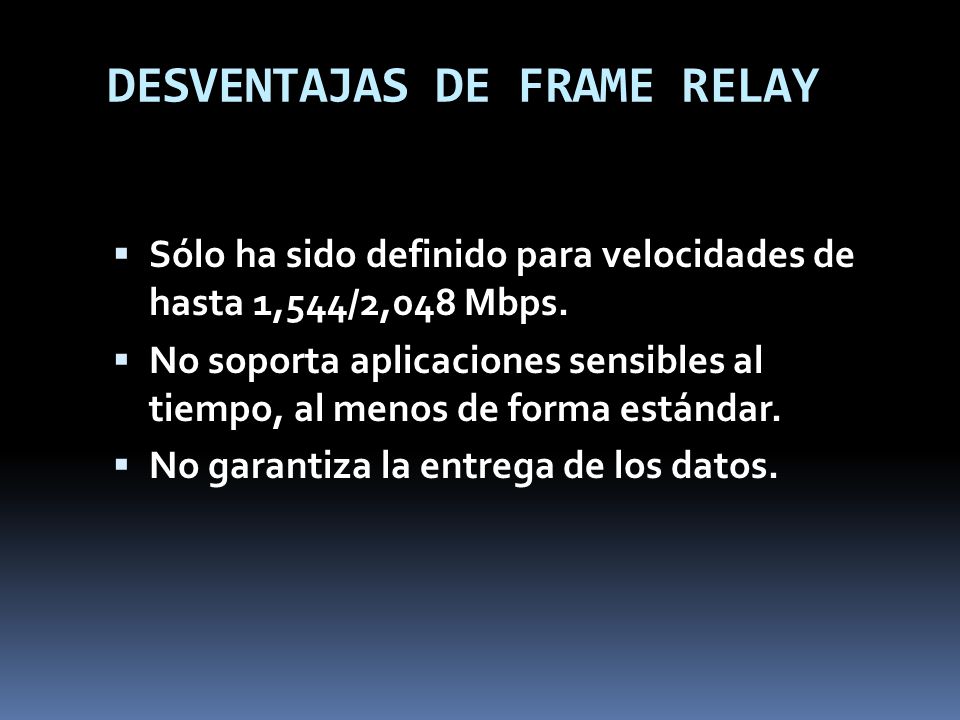

20 DESVENTAJAS DE FRAME RELAY
Sólo ha sido definido para velocidades de hasta 1,544/2,048 Mbps. No soporta aplicaciones sensibles al tiempo, al menos de forma estándar. No garantiza la entrega de los datos.

21 GRACIAS…
