UNVERSIDAD DE AQUINO BOLIVIA UDABOL TEMA: FRAME RELAY
ALUMNA: ROSSIBEL REVILLA MAURICIO FLORES OSCAR ORTIZ FRABRICIO PEREDO GESTION: II/2012
2
TECNOLOGIA FRAME RELAY TERMINOLOGIA
CONTENIDO INTRODUCCION TECNOLOGIA FRAME RELAY TERMINOLOGIA SOPORTE DE LAS CAPAS DE LA PILA OSI CONTROL DE FLUJO Y ANCHO DE BANDA TOPOLOGIA Y MAPAS DE DIRECCIONES FRAME RELAY - LMI LOS CAMPOS DEL FOMATO DE LA TRAMA LMI IMPLEMENTACION TIPICA DE UNA RED FRAME RELAY
3

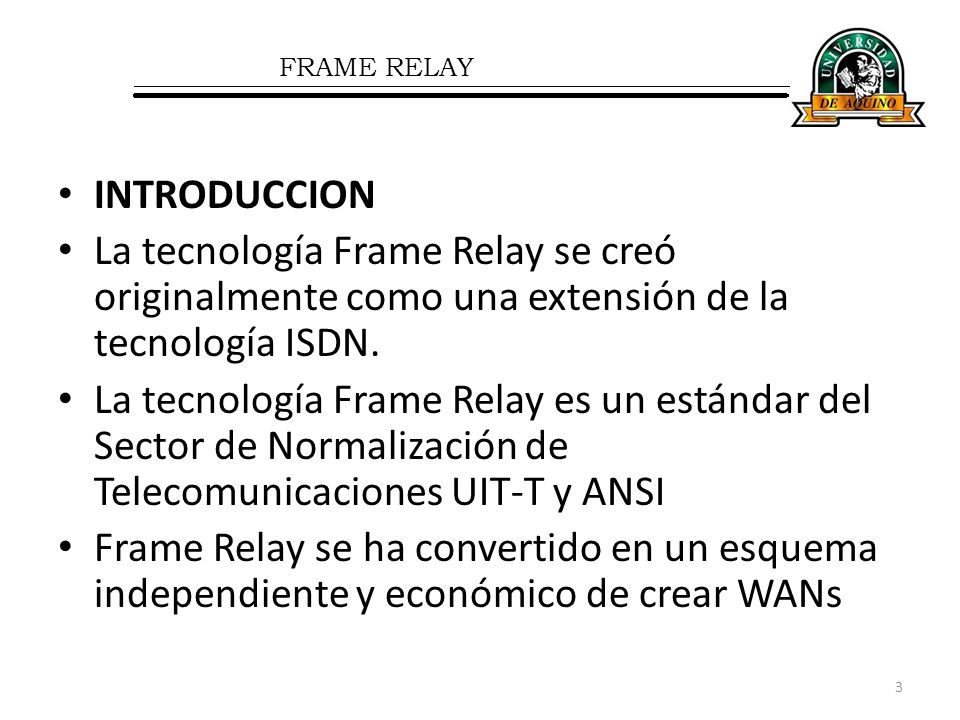

FRAME RELAY INTRODUCCION La tecnología Frame Relay se creó originalmente como una extensión de la tecnología ISDN. La tecnología Frame Relay es un estándar del Sector de Normalización de Telecomunicaciones UIT-T y ANSI Frame Relay se ha convertido en un esquema independiente y económico de crear WANs
4

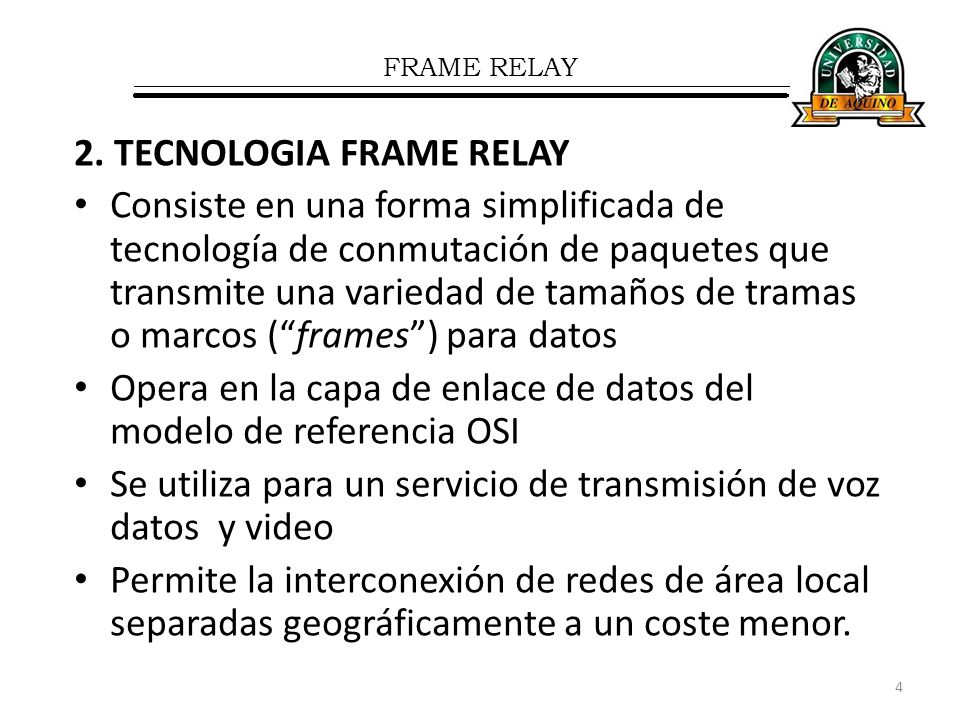

2. TECNOLOGIA FRAME RELAY
Consiste en una forma simplificada de tecnología de conmutación de paquetes que transmite una variedad de tamaños de tramas o marcos (“frames”) para datos Opera en la capa de enlace de datos del modelo de referencia OSI Se utiliza para un servicio de transmisión de voz datos y video Permite la interconexión de redes de área local separadas geográficamente a un coste menor.
5

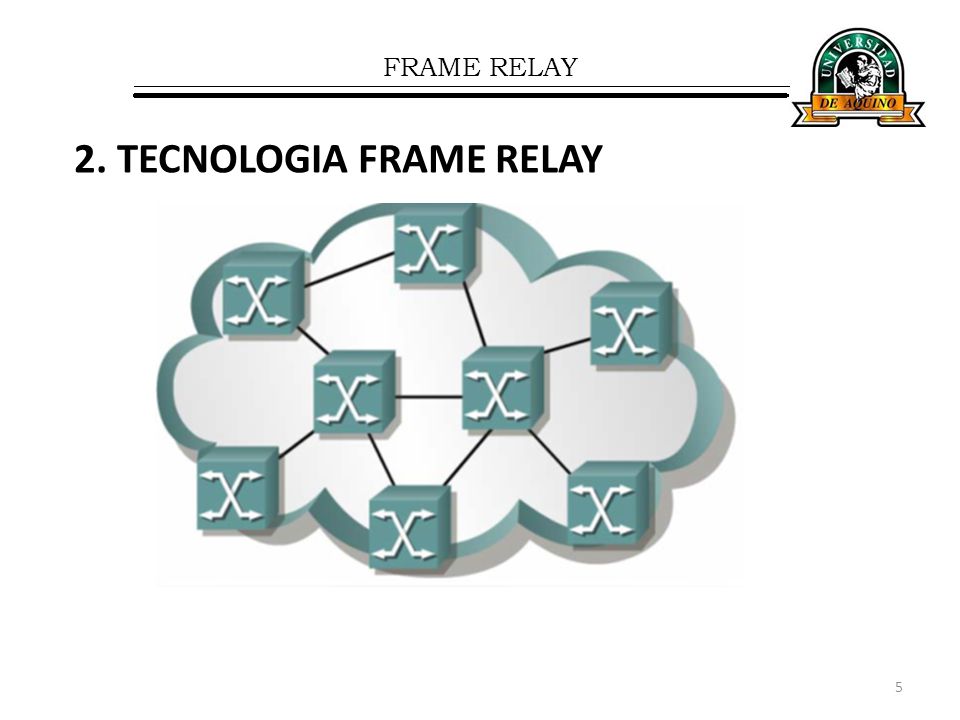

2. TECNOLOGIA FRAME RELAY
6

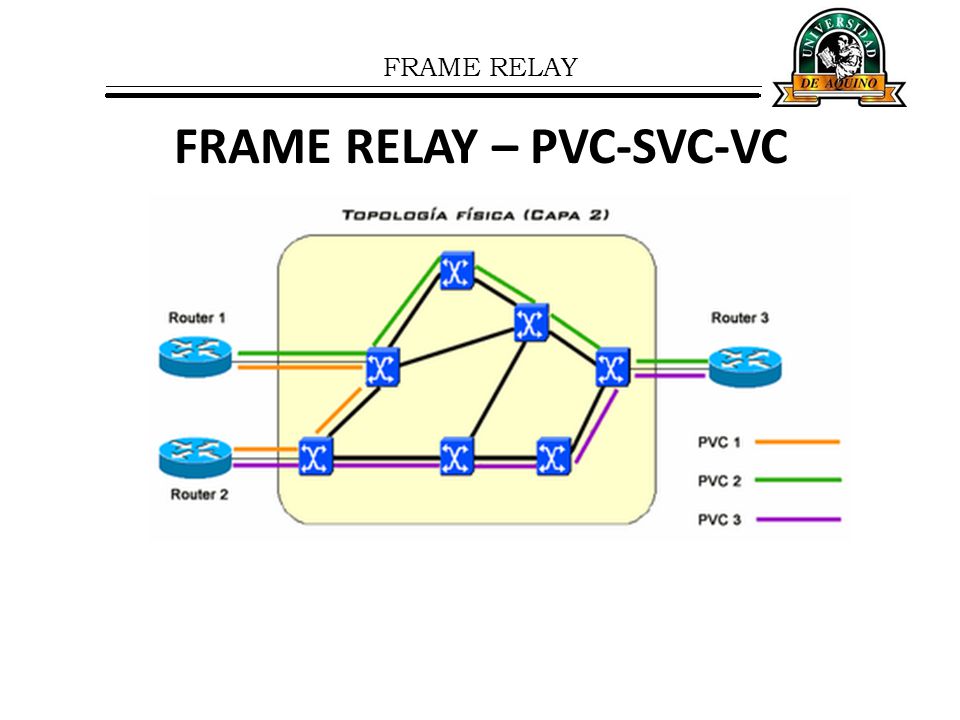

FRAME RELAY – PVC-SVC-VC
7
¿Cómo funciona una VC?
8

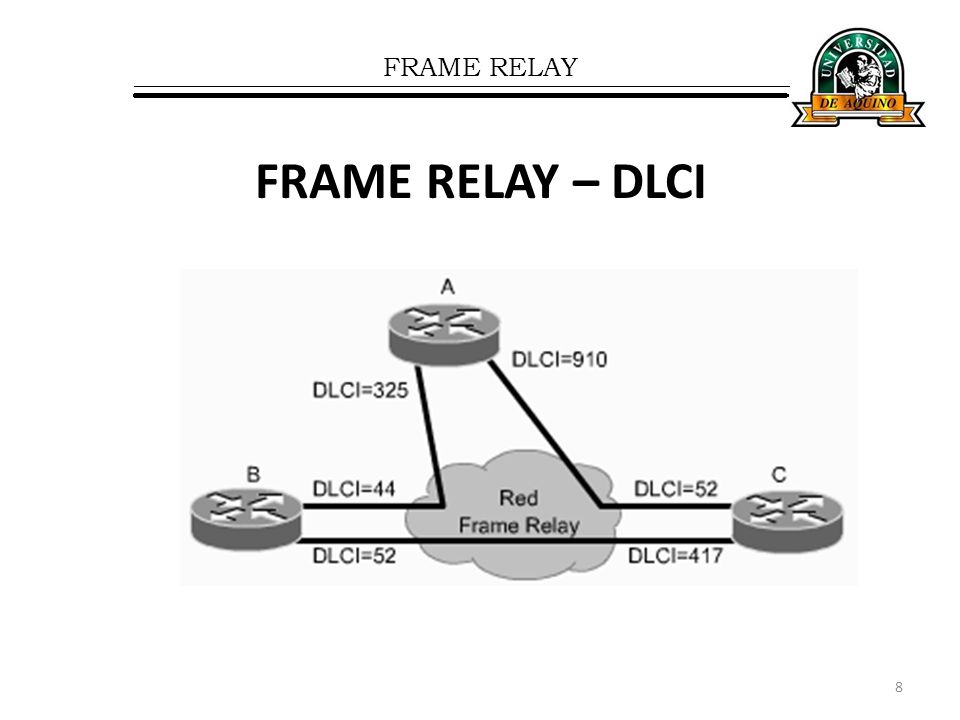

FRAME RELAY FRAME RELAY – DLCI
9

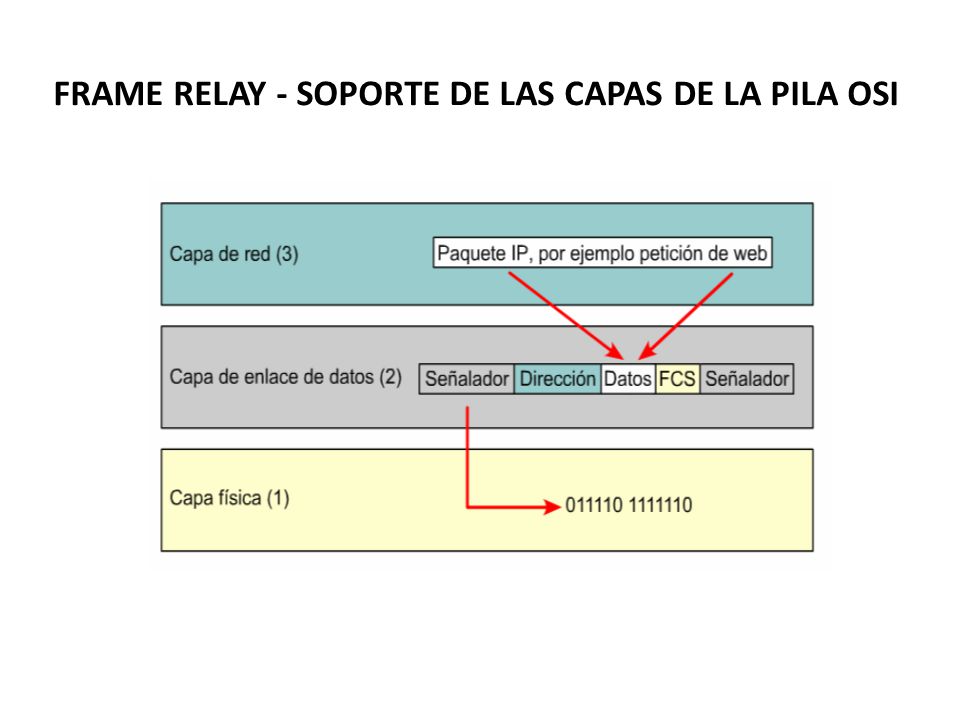

FRAME RELAY - SOPORTE DE LAS CAPAS DE LA PILA OSI
10
FRAME RELAY - SOPORTE DE LAS CAPAS DE LA PILA OSI
11

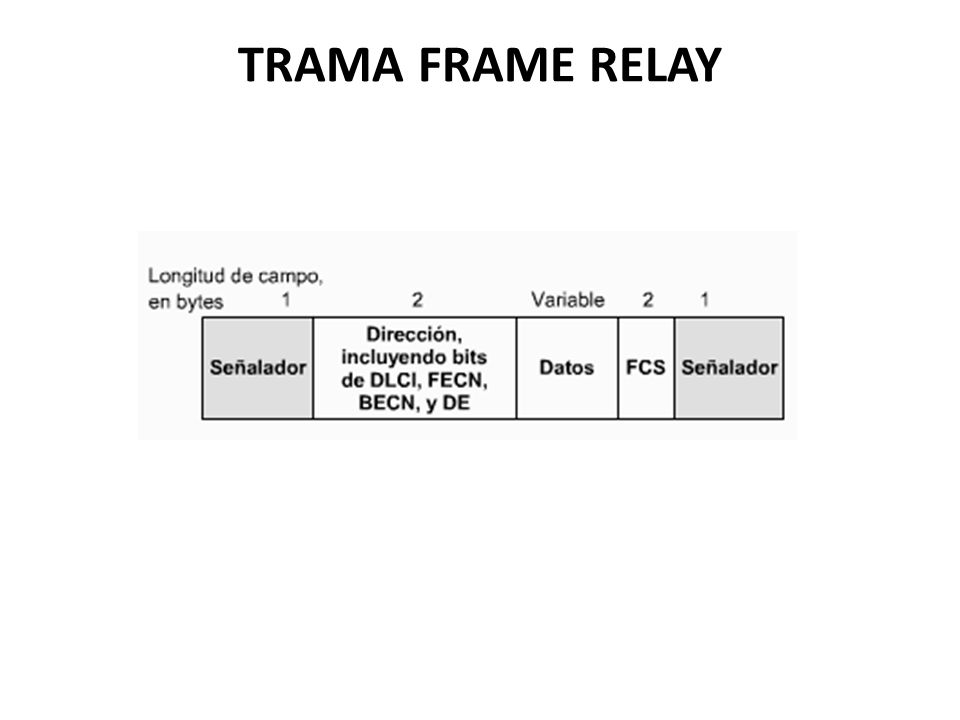

TRAMA FRAME RELAY
12
CONTROL DE FLUJO Y ANCHO DE BANDA
En frame relay por lo general se trabaja con velocidades de línea alquiladas estas pueden ser de 64kbps de 4 Mbps y algunos proveedores proporcionan 45Mbps Por ancho de banda tenemos PVC operando en enlace de acceso, y VC con disponibilidad de ancho de banda dedicado CIR
13

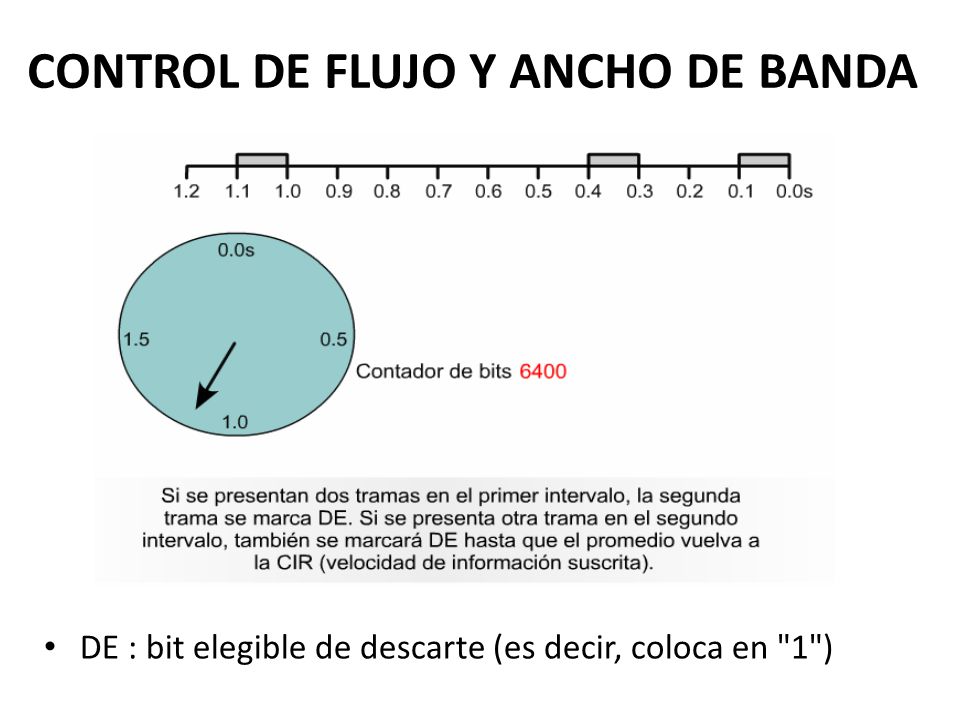

CONTROL DE FLUJO Y ANCHO DE BANDA
DE : bit elegible de descarte (es decir, coloca en "1")
14
CONTROL DE FLUJO Y ANCHO DE BANDA
El switch mantiene un contador de bits para cada VC. Después de cada Tc segundo se reinicia el contador
15
FRAME RELAY - TOPOLOGÍA Y MAPAS DE DIRECCIONES
Es necesario tener en cuenta la topología de las conexiones entre ellos ya que con Frame Relay resulta más atractiva económicamente cuando se requiera interconectar múltiples lugares. Debido a que las tarifas de Frame Relay no se establecen en función de la distancia El nodo central aloja los servicios primarios y se conecta a todos los lugares remotos que necesitan tener acceso a los servicios.
16

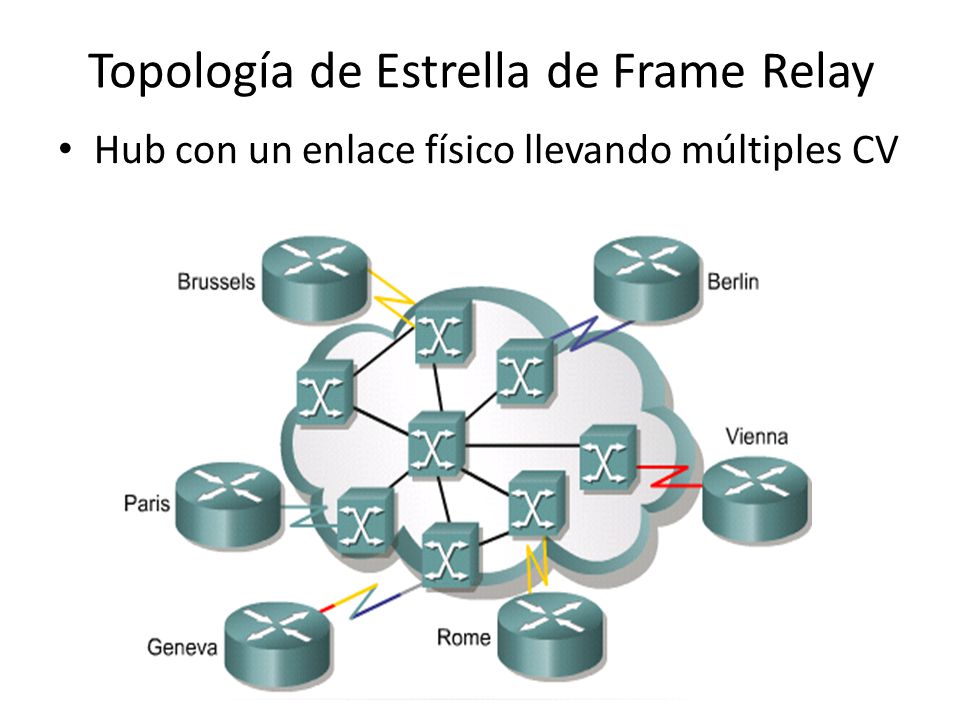

Topología de Estrella de Frame Relay
Hub con un enlace físico llevando múltiples CV
17
Topología Malla de Frame Relay
Cada DTE tiene un enlace físico llevando 4 VC. Con Frame Relay se puede implementar una malla completa sin hardware adicional, configurando VC adicionales en los enlaces existentes
18

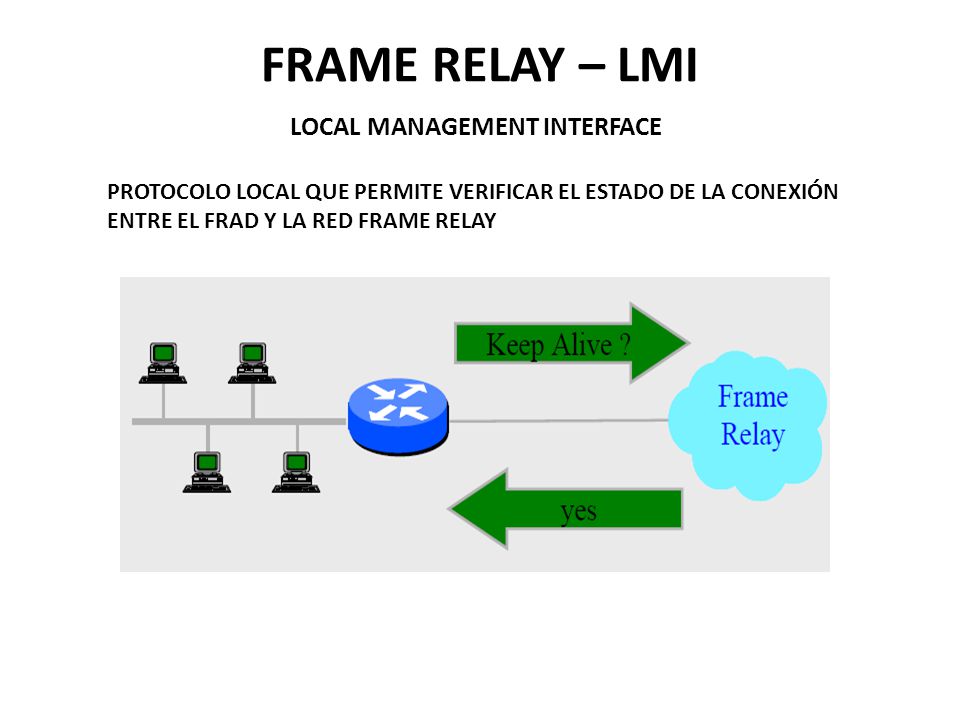

LOCAL MANAGEMENT INTERFACE
FRAME RELAY – LMI LOCAL MANAGEMENT INTERFACE PROTOCOLO LOCAL QUE PERMITE VERIFICAR EL ESTADO DE LA CONEXIÓN ENTRE EL FRAD Y LA RED FRAME RELAY
19
FRAME RELAY – LMI EL MECANISMO DE ACTIVIDAD, EL CUAL COMPRUEBA QUE UN VC ESTÉ EN FUNCIONAMIENTO
20

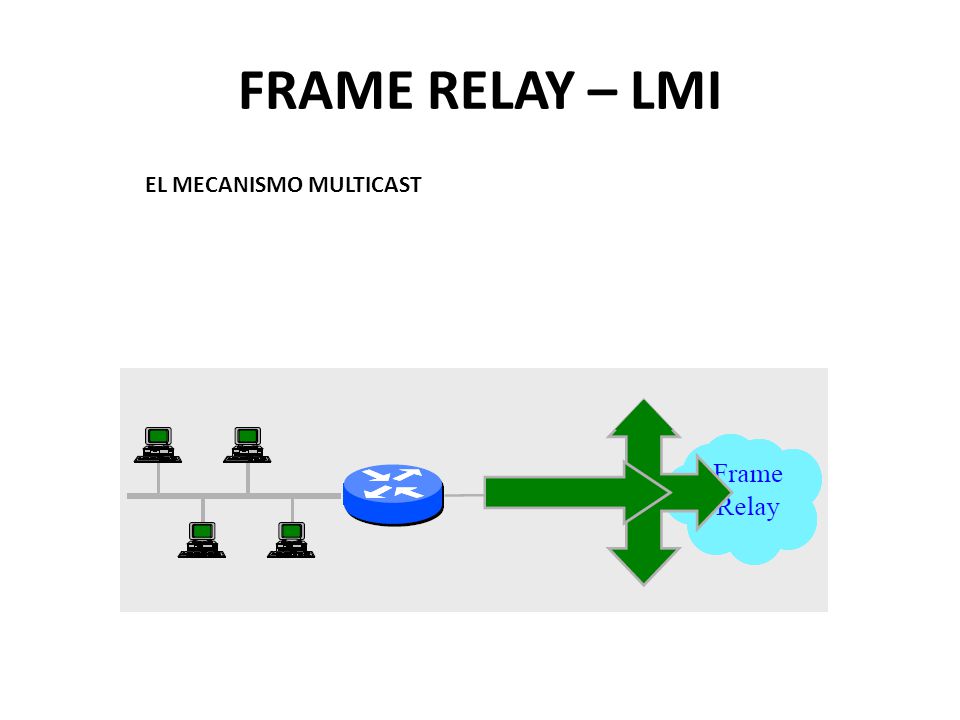

FRAME RELAY – LMI EL MECANISMO MULTICAST
21

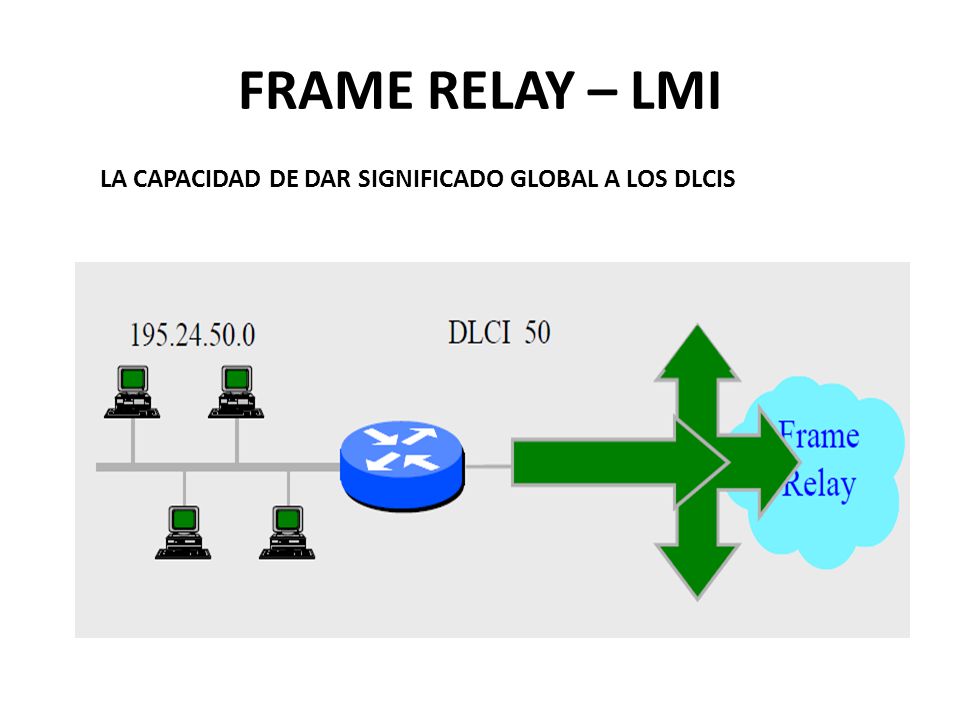

FRAME RELAY – LMI LA CAPACIDAD DE DAR SIGNIFICADO GLOBAL A LOS DLCIS
22

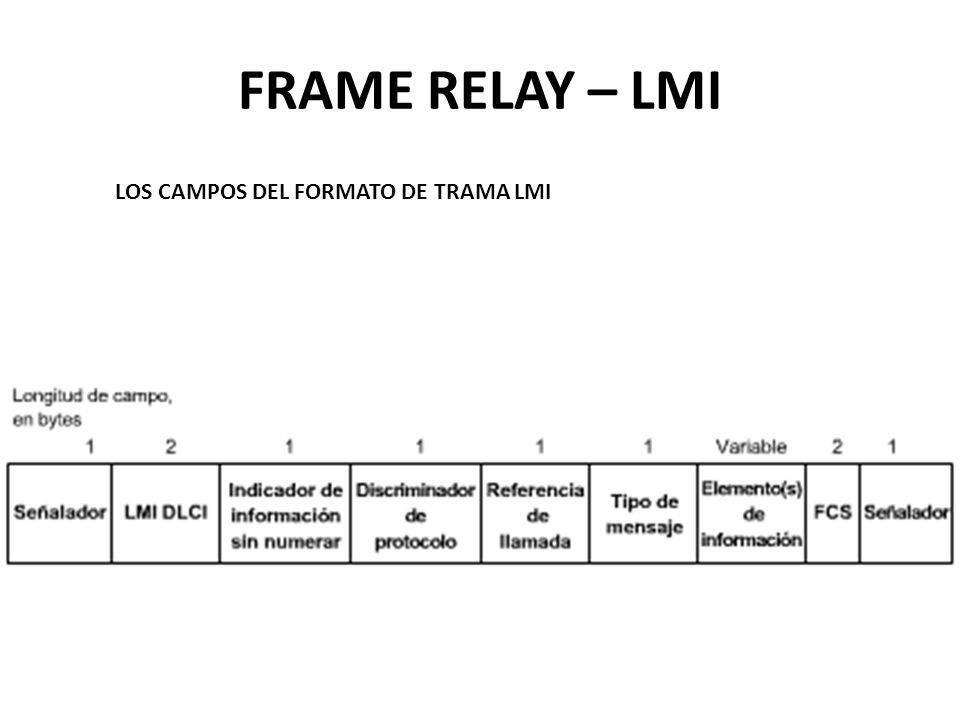

FRAME RELAY – LMI LOS CAMPOS DEL FORMATO DE TRAMA LMI
23
IMPLEMENTACIÓN TÍPICA DE UNA RED FRAME REALY
