MEDICIONES Y PROCESAMIENTO DE DATOS

Presentación del tema: "MEDICIONES Y PROCESAMIENTO DE DATOS"— Transcripción de la presentación:

1 MEDICIONES Y PROCESAMIENTO DE DATOS

2

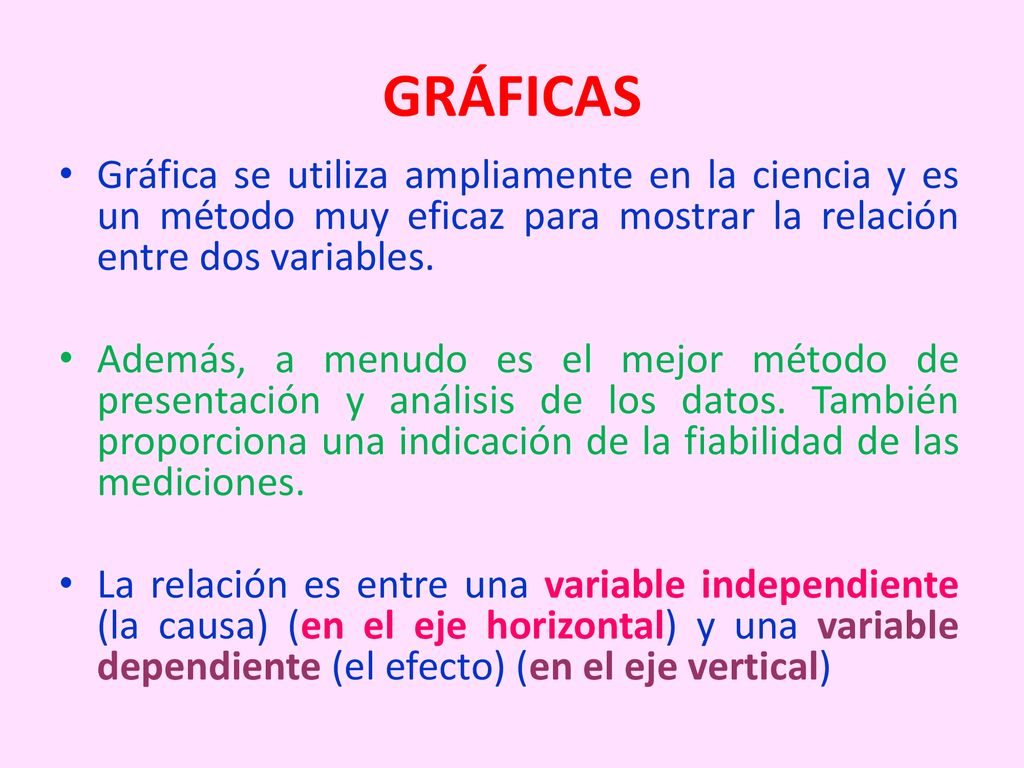

3 GRÁFICAS Gráfica se utiliza ampliamente en la ciencia y es un método muy eficaz para mostrar la relación entre dos variables. Además, a menudo es el mejor método de presentación y análisis de los datos. También proporciona una indicación de la fiabilidad de las mediciones. La relación es entre una variable independiente (la causa) (en el eje horizontal) y una variable dependiente (el efecto) (en el eje vertical)

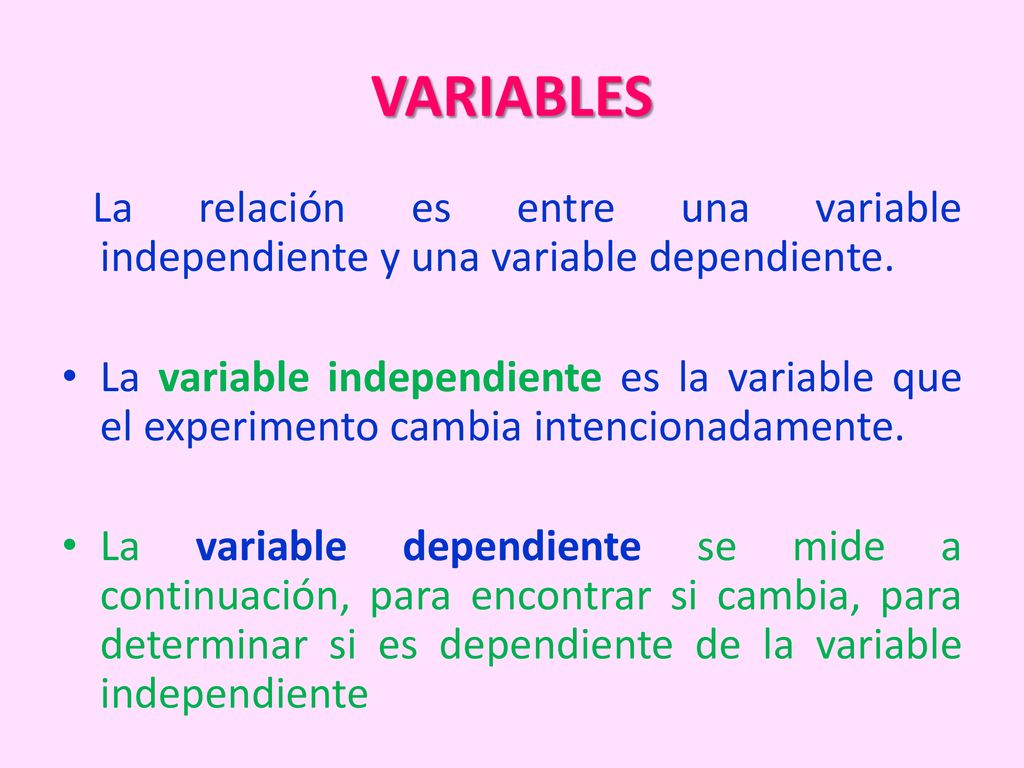

4 VARIABLES La relación es entre una variable independiente y una variable dependiente. La variable independiente es la variable que el experimento cambia intencionadamente. La variable dependiente se mide a continuación, para encontrar si cambia, para determinar si es dependiente de la variable independiente

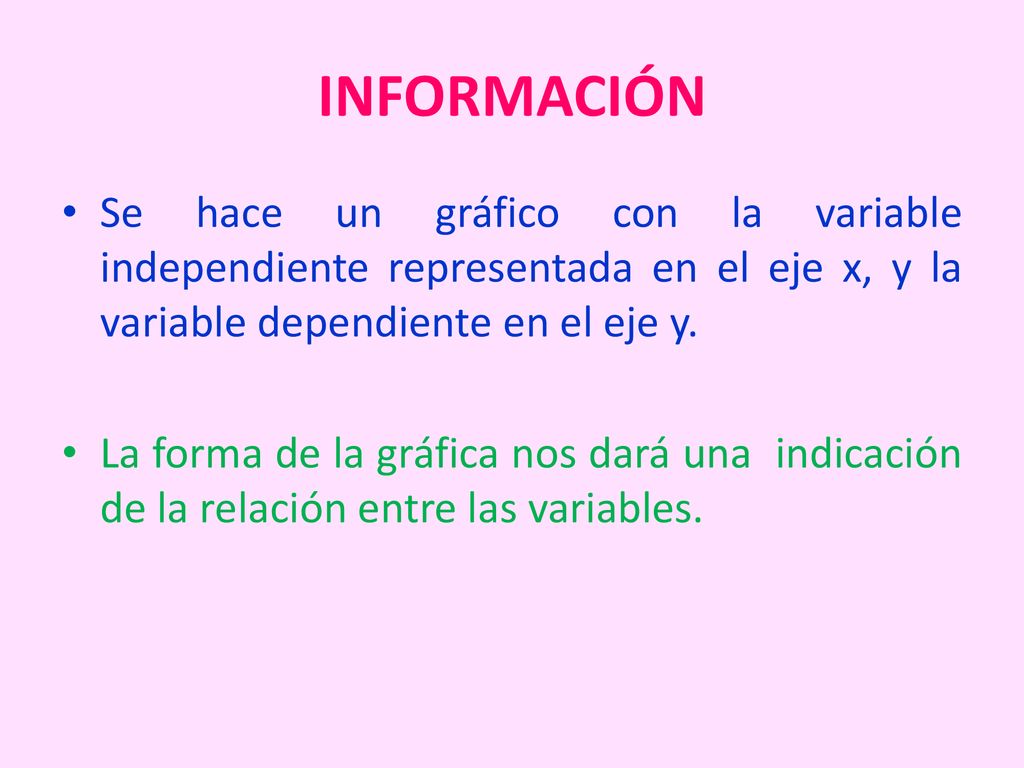

5 INFORMACIÓN Se hace un gráfico con la variable independiente representada en el eje x, y la variable dependiente en el eje y. La forma de la gráfica nos dará una indicación de la relación entre las variables.

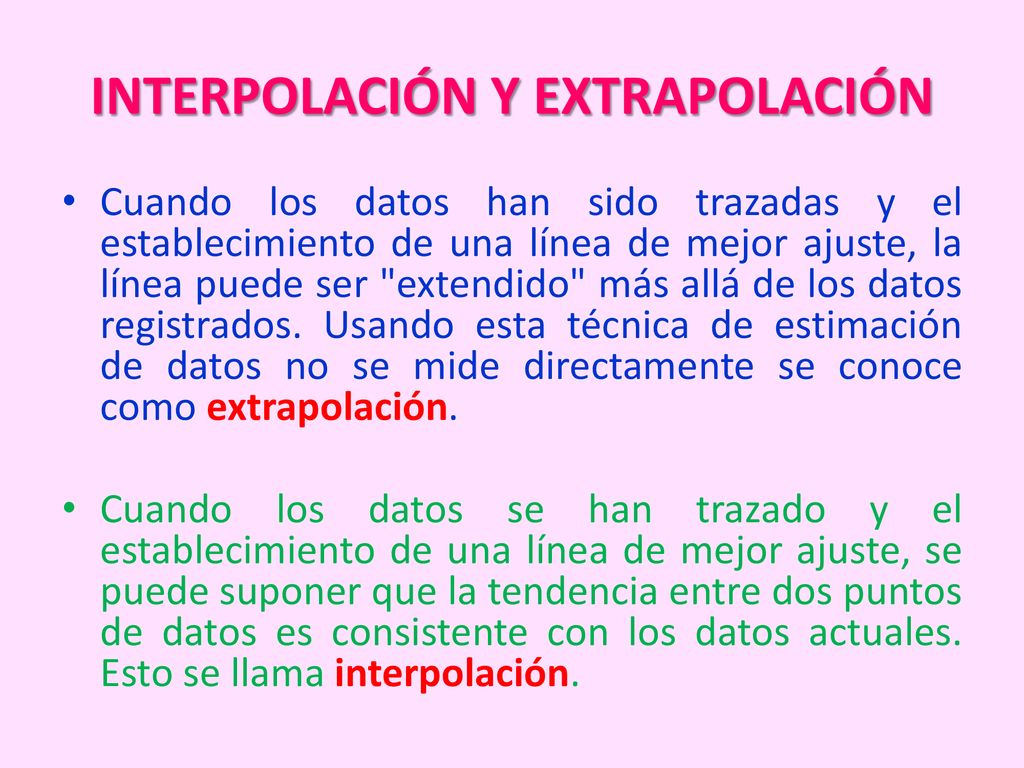

6 INTERPOLACIÓN Y EXTRAPOLACIÓN
Cuando los datos han sido trazadas y el establecimiento de una línea de mejor ajuste, la línea puede ser "extendido" más allá de los datos registrados. Usando esta técnica de estimación de datos no se mide directamente se conoce como extrapolación. Cuando los datos se han trazado y el establecimiento de una línea de mejor ajuste, se puede suponer que la tendencia entre dos puntos de datos es consistente con los datos actuales. Esto se llama interpolación.

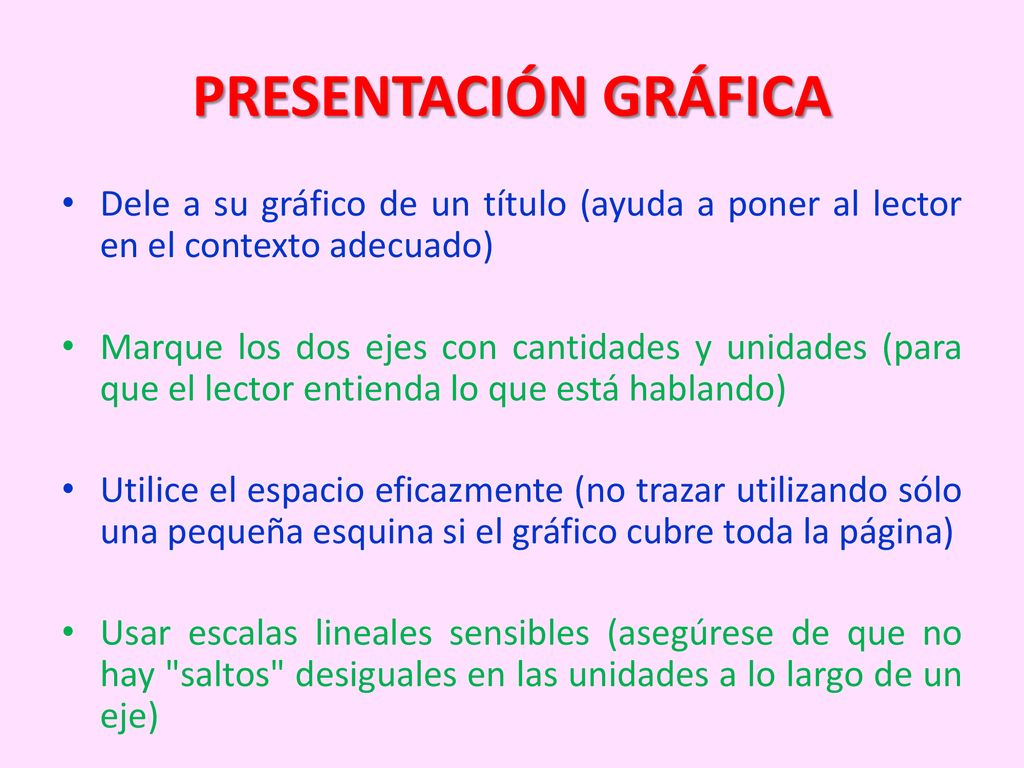

7 PRESENTACIÓN GRÁFICA Dele a su gráfico de un título (ayuda a poner al lector en el contexto adecuado) Marque los dos ejes con cantidades y unidades (para que el lector entienda lo que está hablando) Utilice el espacio eficazmente (no trazar utilizando sólo una pequeña esquina si el gráfico cubre toda la página) Usar escalas lineales sensibles (asegúrese de que no hay "saltos" desiguales en las unidades a lo largo de un eje)

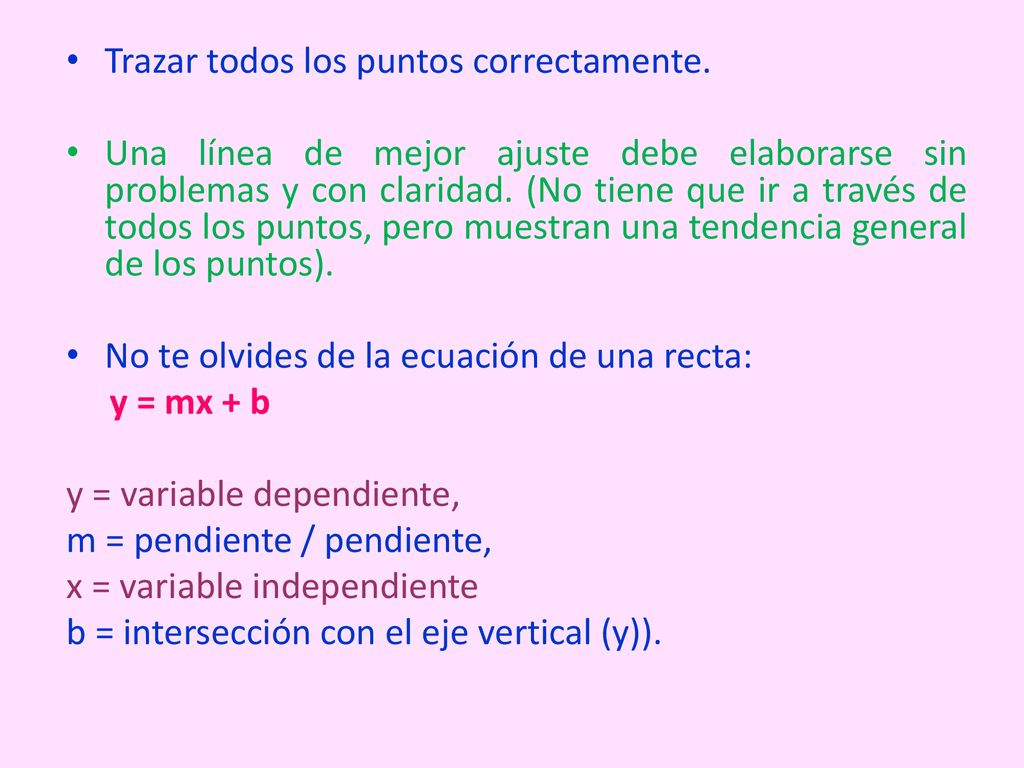

8 Trazar todos los puntos correctamente.
Una línea de mejor ajuste debe elaborarse sin problemas y con claridad. (No tiene que ir a través de todos los puntos, pero muestran una tendencia general de los puntos). No te olvides de la ecuación de una recta: y = mx + b y = variable dependiente, m = pendiente / pendiente, x = variable independiente b = intersección con el eje vertical (y)).

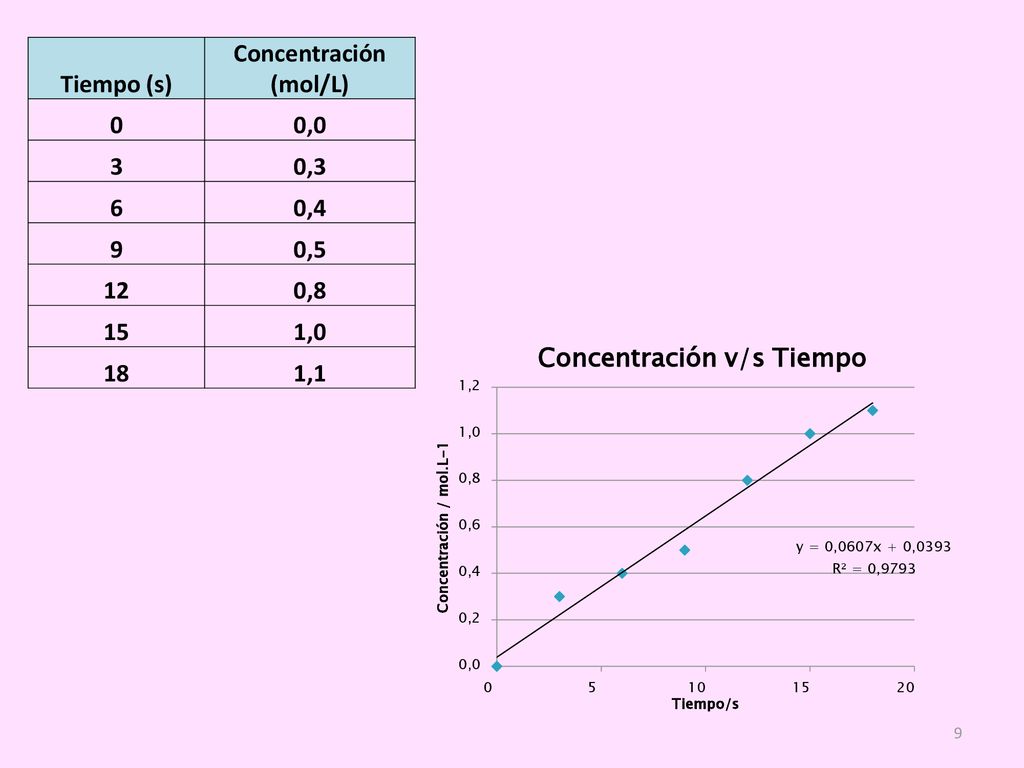

9 Concentración (mol/L)
Tiempo (s) Concentración (mol/L) 0,0 3 0,3 6 0,4 9 0,5 12 0,8 15 1,0 18 1,1

10 Pto. Ebullición (°C) (±0,01)
Sustancia Masa Molar (g/mol) Pto. Ebullición (°C) (±0,01) Metano 16 -164 Etano 30 -89 Propano 44 -42 Butano 58 Pentano 72 36 Hexano 86 69 Heptano 100 98
