1 PROXECTO LOVA ELECTRICIDADE

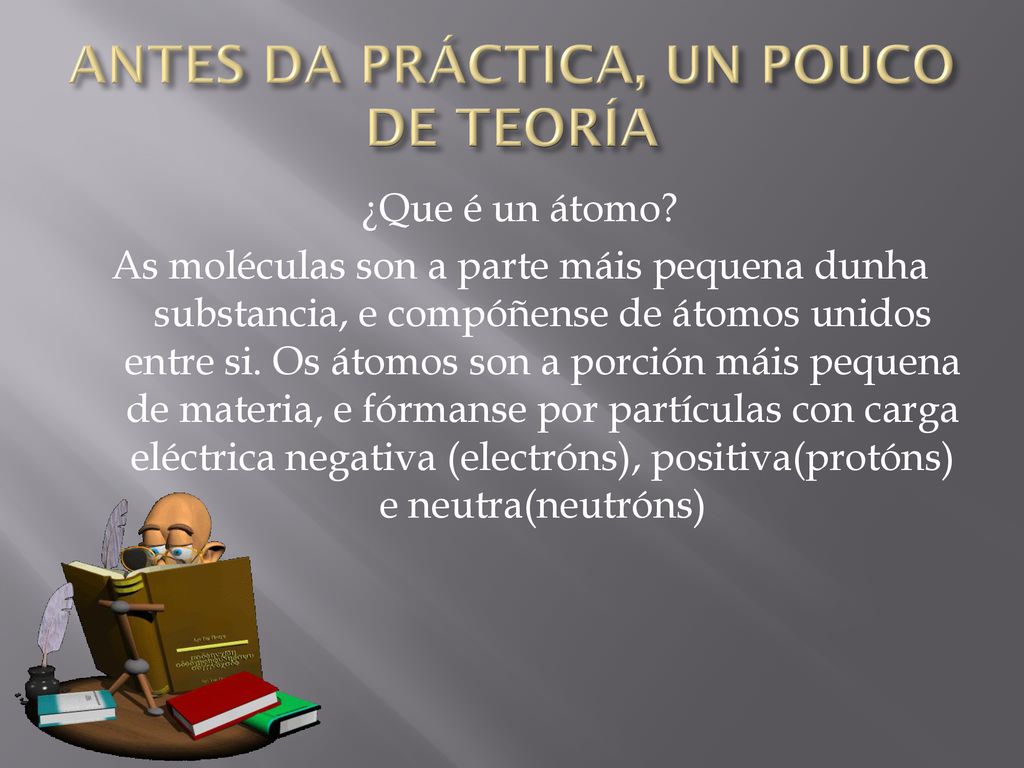

2 ANTES DA PRÁCTICA, UN POUCO DE TEORÍA
¿Que é un átomo? As moléculas son a parte máis pequena dunha substancia, e compóñense de átomos unidos entre si. Os átomos son a porción máis pequena de materia, e fórmanse por partículas con carga eléctrica negativa (electróns), positiva(protóns) e neutra(neutróns)

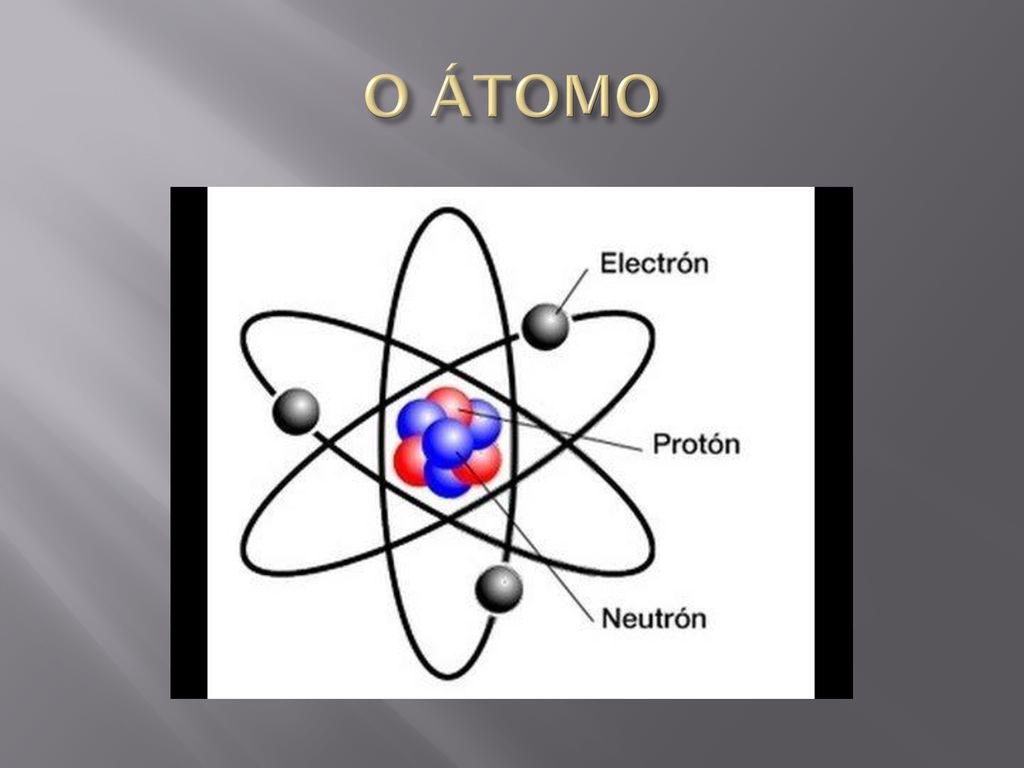

3 O ÁTOMO

4 CORPOS CONDUTORES E NON CONDUTORES
Os corpos condutores son aqueles que presentan unha resistencia moi baixa ao paso da electricidade. O material máis condutor é a prata, pero polo seu elevado custo non é a máis utilizada. Os corpos non condutores son aqueles que presentan unha resistencia moi alta ou infinita ao paso da electricidade.

5 ¿QUE É A ELECTRICIDADE? A electricidade é unha forma de enerxía que produce efectos mecánicos, luminosos, caloríficos, químicos… etc. Esta enerxía é debida aos movementos de electróns que forman os átomos.

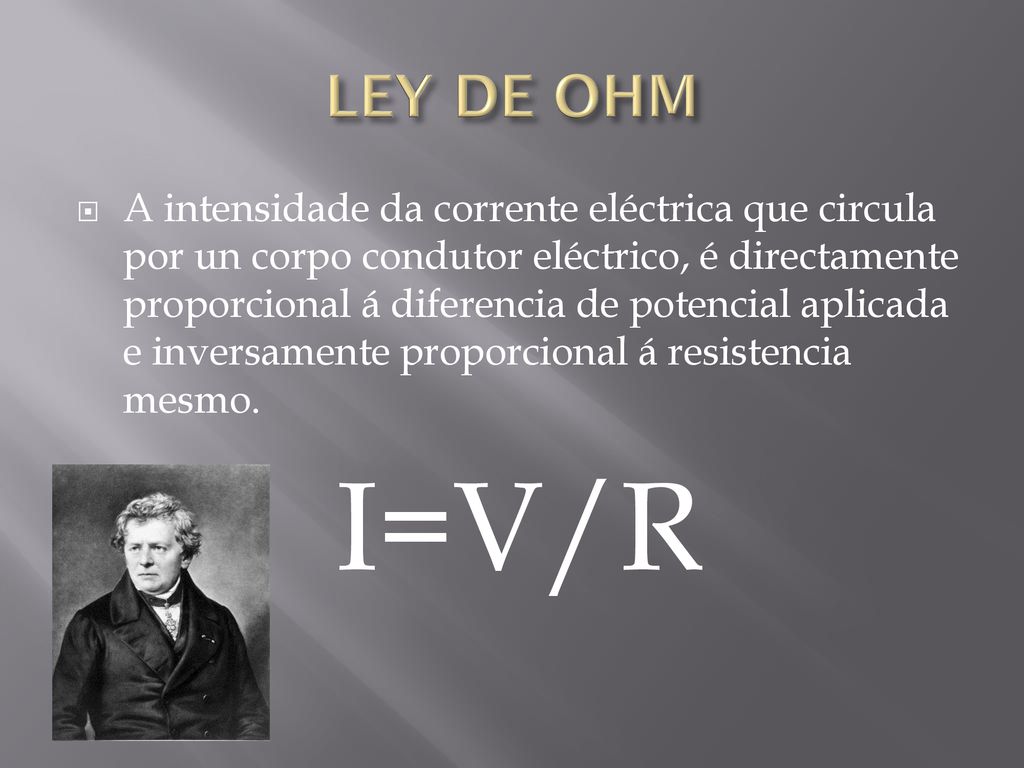

6 LEY DE OHM A intensidade da corrente eléctrica que circula por un corpo condutor eléctrico, é directamente proporcional á diferencia de potencial aplicada e inversamente proporcional á resistencia mesmo. I=V/R

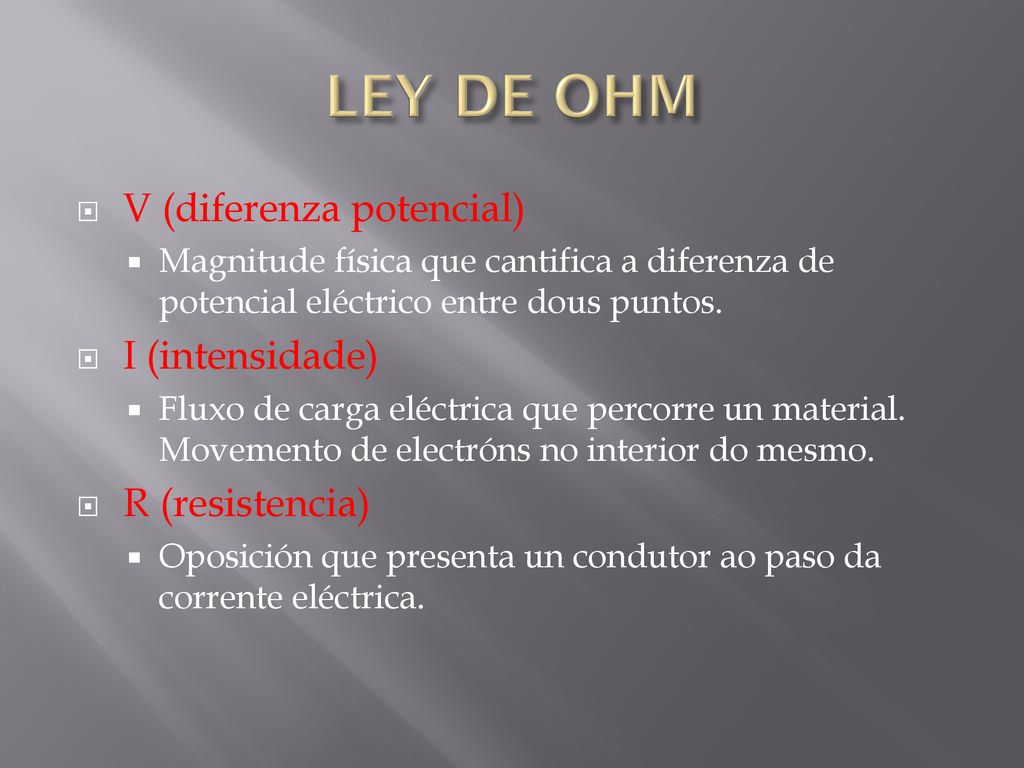

7 LEY DE OHM V (diferenza potencial) I (intensidade) R (resistencia)
Magnitude física que cantifica a diferenza de potencial eléctrico entre dous puntos. I (intensidade) Fluxo de carga eléctrica que percorre un material. Movemento de electróns no interior do mesmo. R (resistencia) Oposición que presenta un condutor ao paso da corrente eléctrica.

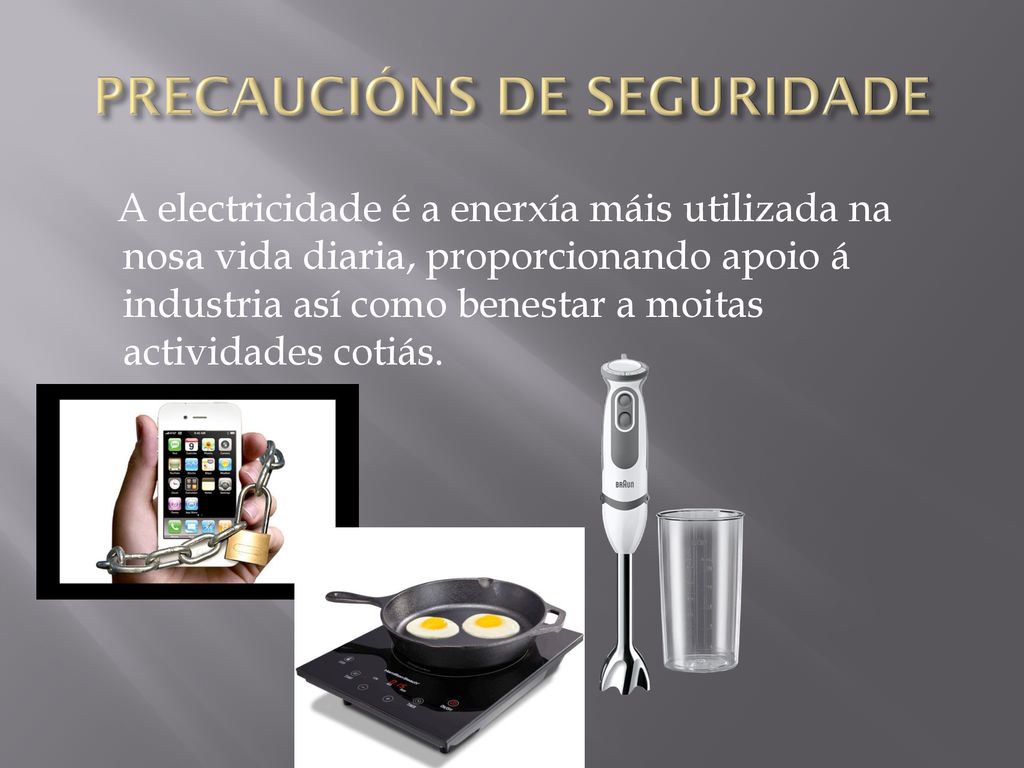

8 PRECAUCIÓNS DE SEGURIDADE
A electricidade é a enerxía máis utilizada na nosa vida diaria, proporcionando apoio á industria así como benestar a moitas actividades cotiás.

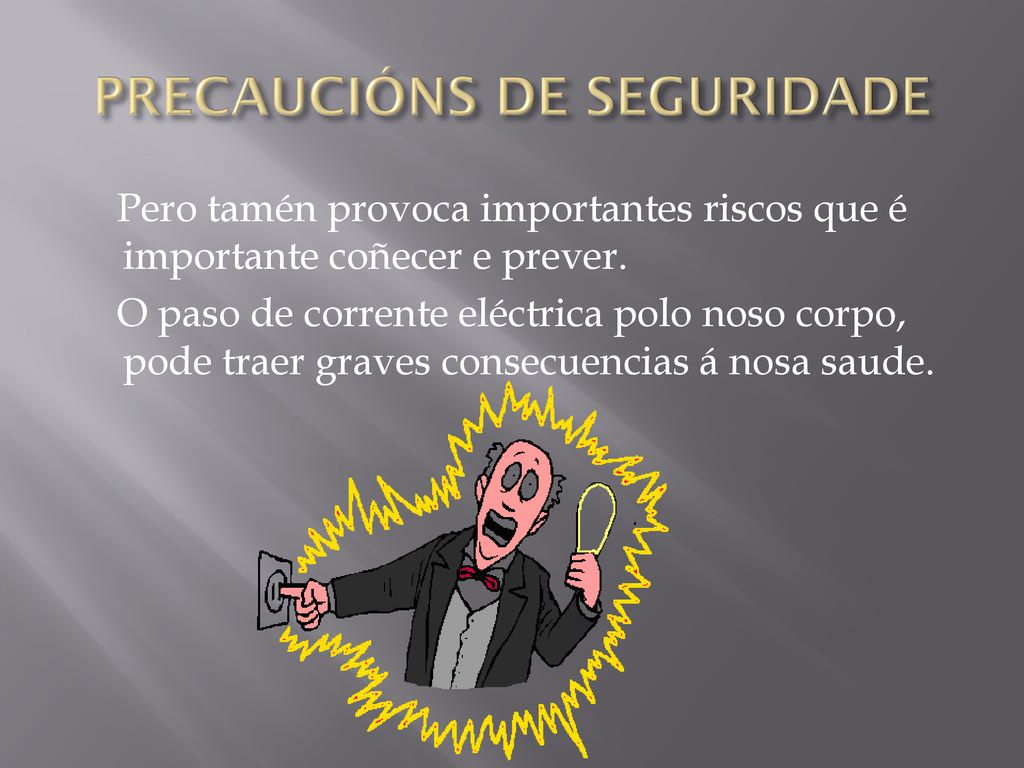

9 PRECAUCIÓNS DE SEGURIDADE
Pero tamén provoca importantes riscos que é importante coñecer e prever. O paso de corrente eléctrica polo noso corpo, pode traer graves consecuencias á nosa saude.

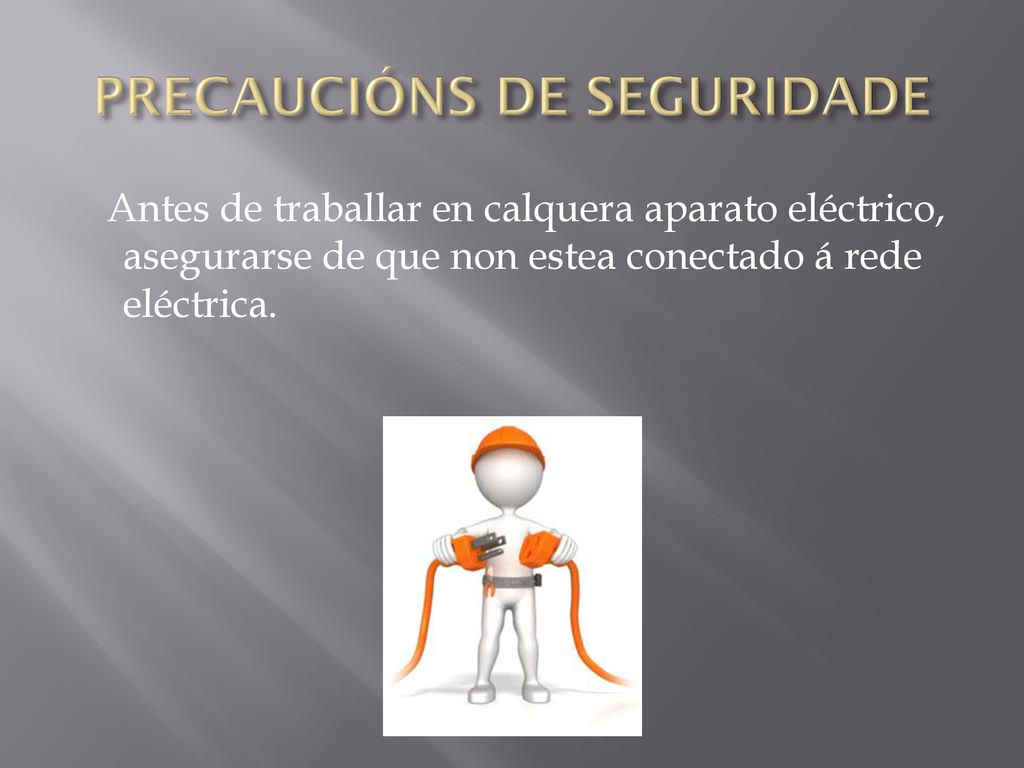

10 PRECAUCIÓNS DE SEGURIDADE
Antes de traballar en calquera aparato eléctrico, asegurarse de que non estea conectado á rede eléctrica.

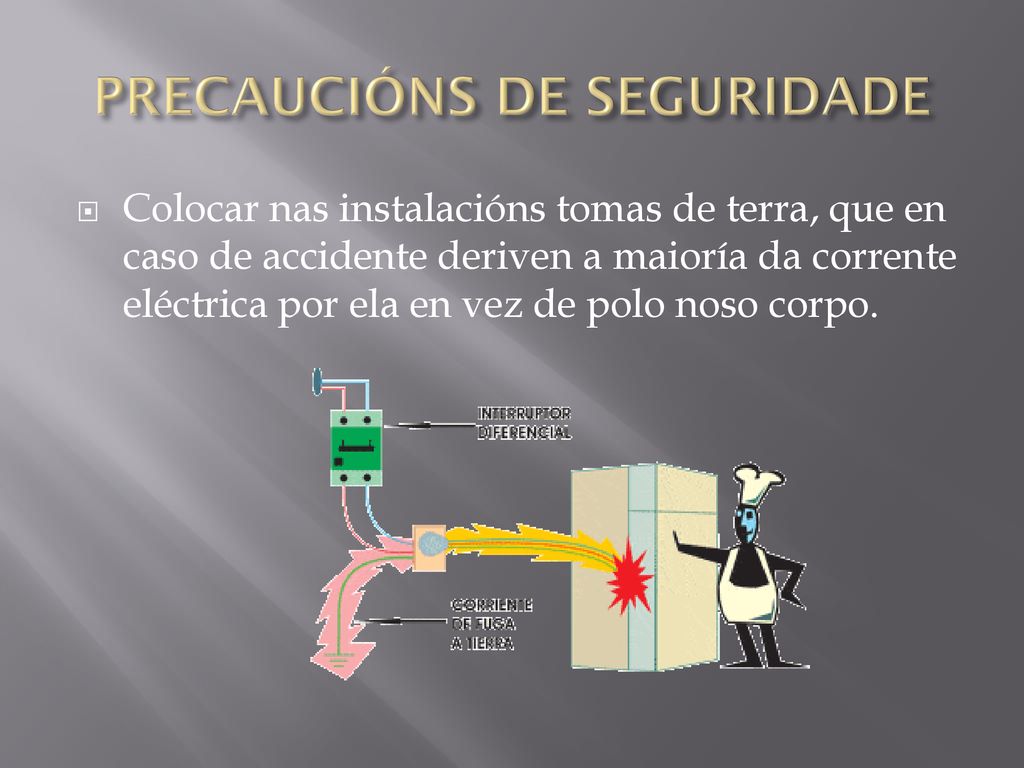

11 PRECAUCIÓNS DE SEGURIDADE
Colocar nas instalacións tomas de terra, que en caso de accidente deriven a maioría da corrente eléctrica por ela en vez de polo noso corpo.

12 PRECAUCIÓNS DE SEGURIDADE
Cando se traballa con electricidade, non se debe xogar, xa que é unha enerxía perigosa. A pesar de iso, se se traballa cumprindo as normas de seguridade, os proxectos eléctricos son divertidos.

13 FABRICACIÓN DE FOCOS MATERIAIS

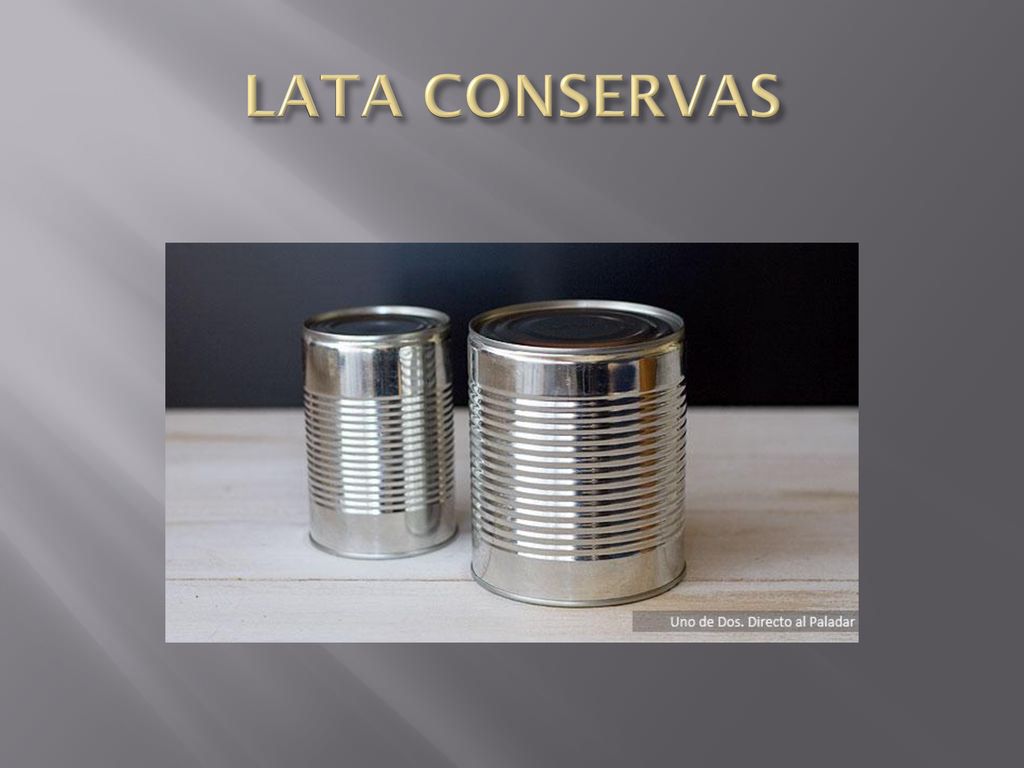

14 LATA CONSERVAS

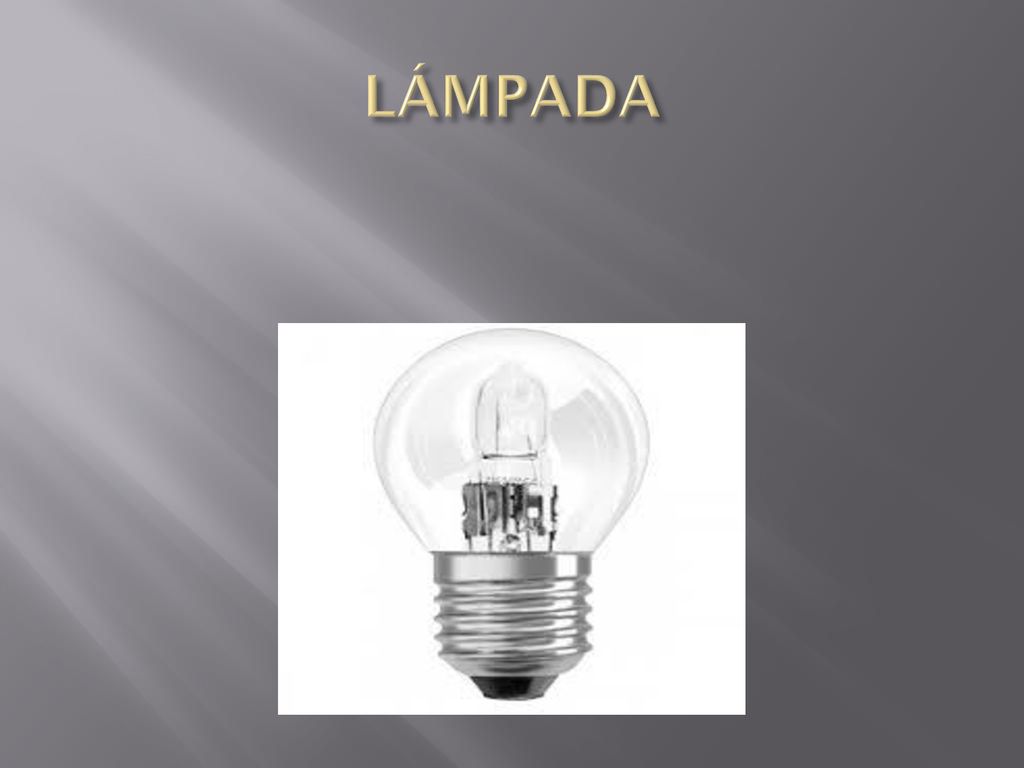

15 LÁMPADA

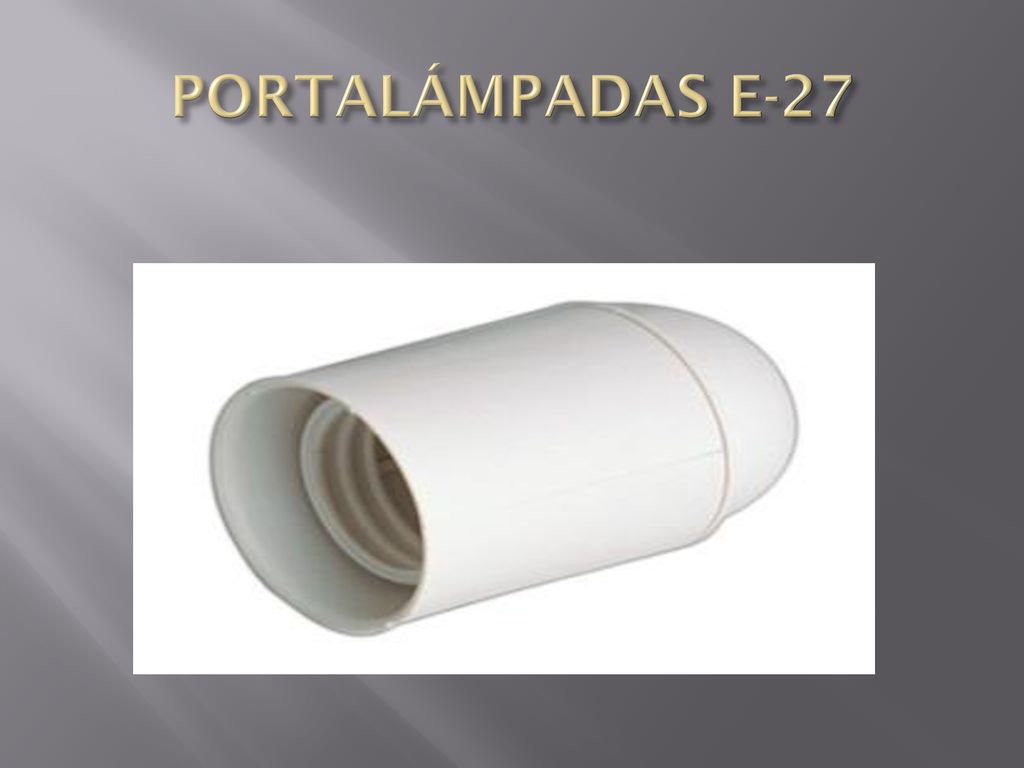

16 PORTALÁMPADAS E-27

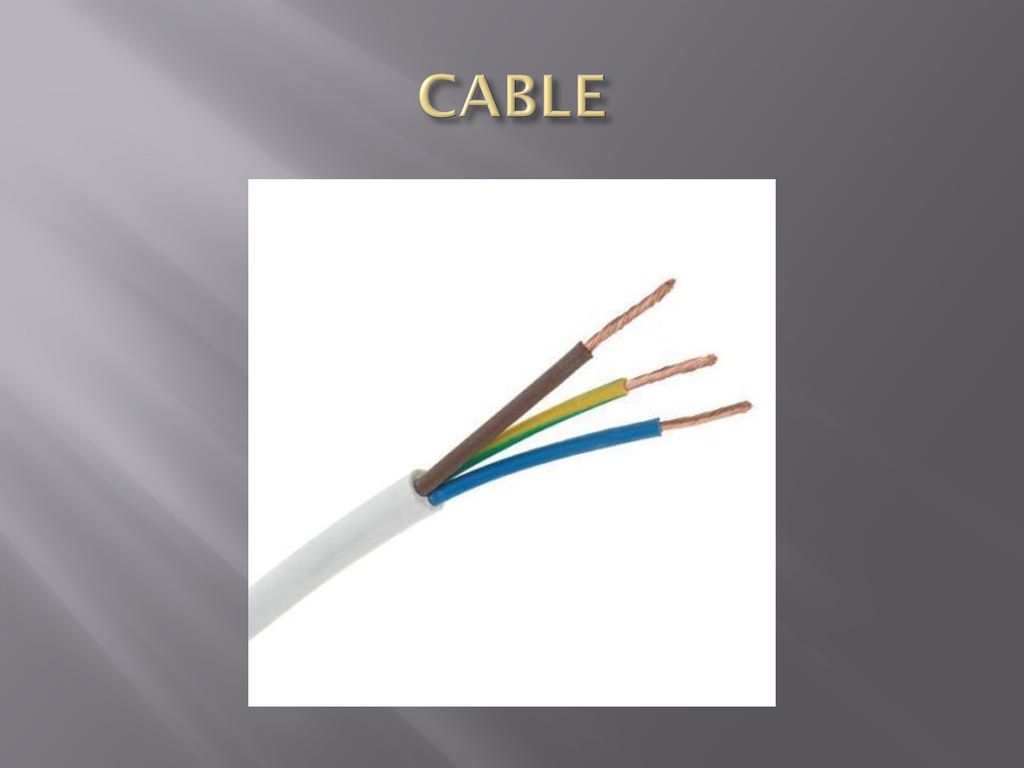

17 CABLE

18 ¿CÓMO ELIXIR O CABLE? A sección do cable dependerá da potencia da lámpada elixida. Neste caso unha lámpada de 20 watios. A fómula da potencia di que P(potencia)= V (diferencia potencial) x I (intensidade da corrente eléctrica). Queremos adiviñar a intensidade que vai a circular polo noso cable, polo cal: I=P/V I=20/220=0,09 Amperios.

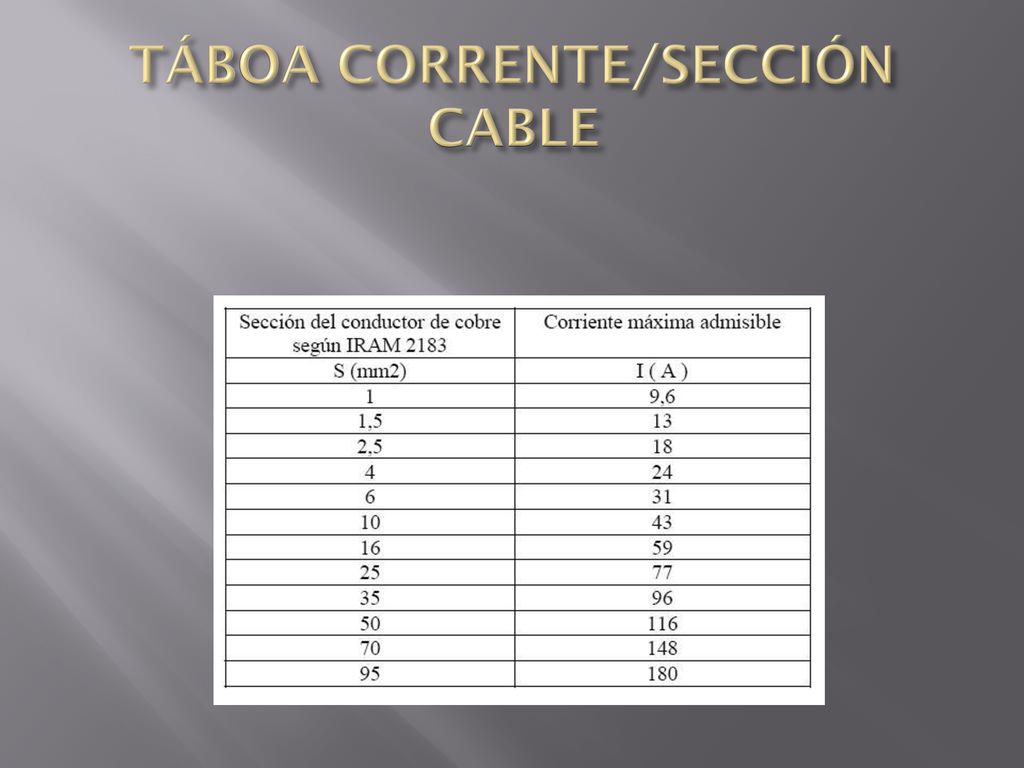

19 TÁBOA CORRENTE/SECCIÓN CABLE

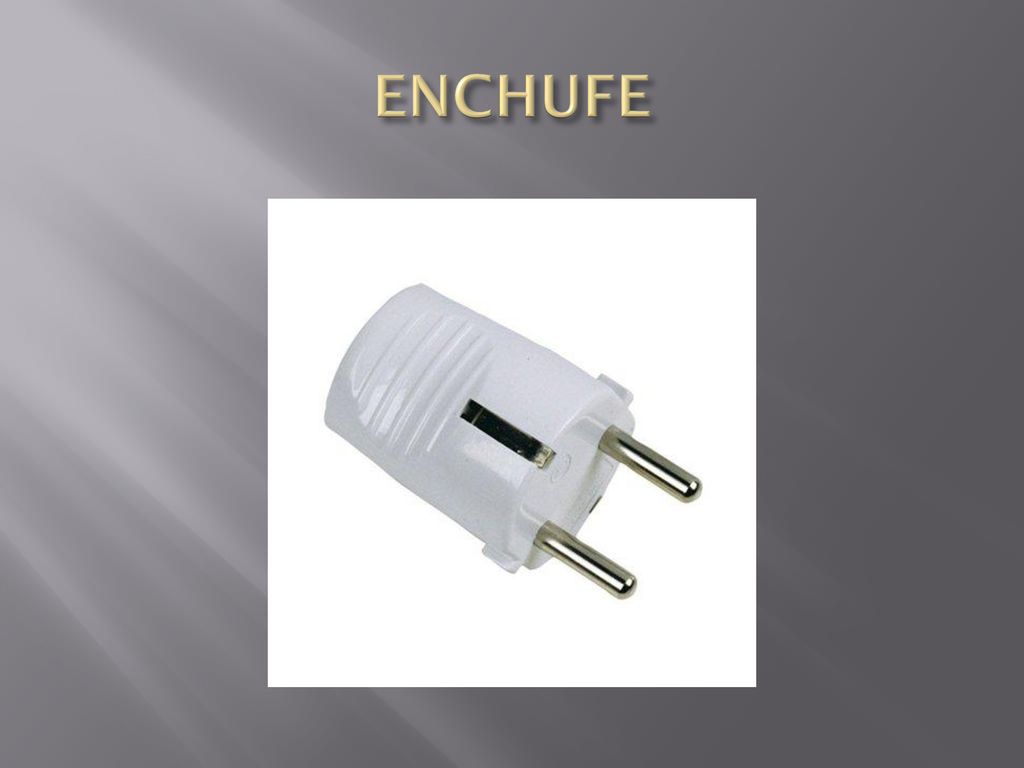

20 ENCHUFE

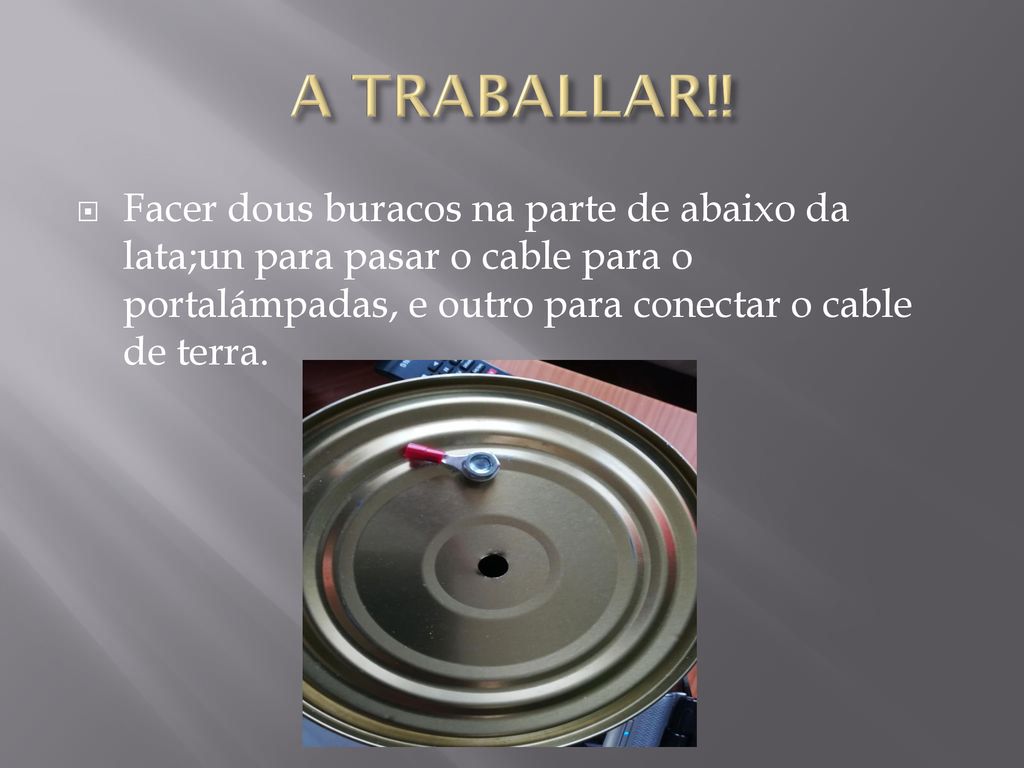

21 A TRABALLAR!! Facer dous buracos na parte de abaixo da lata;un para pasar o cable para o portalámpadas, e outro para conectar o cable de terra.

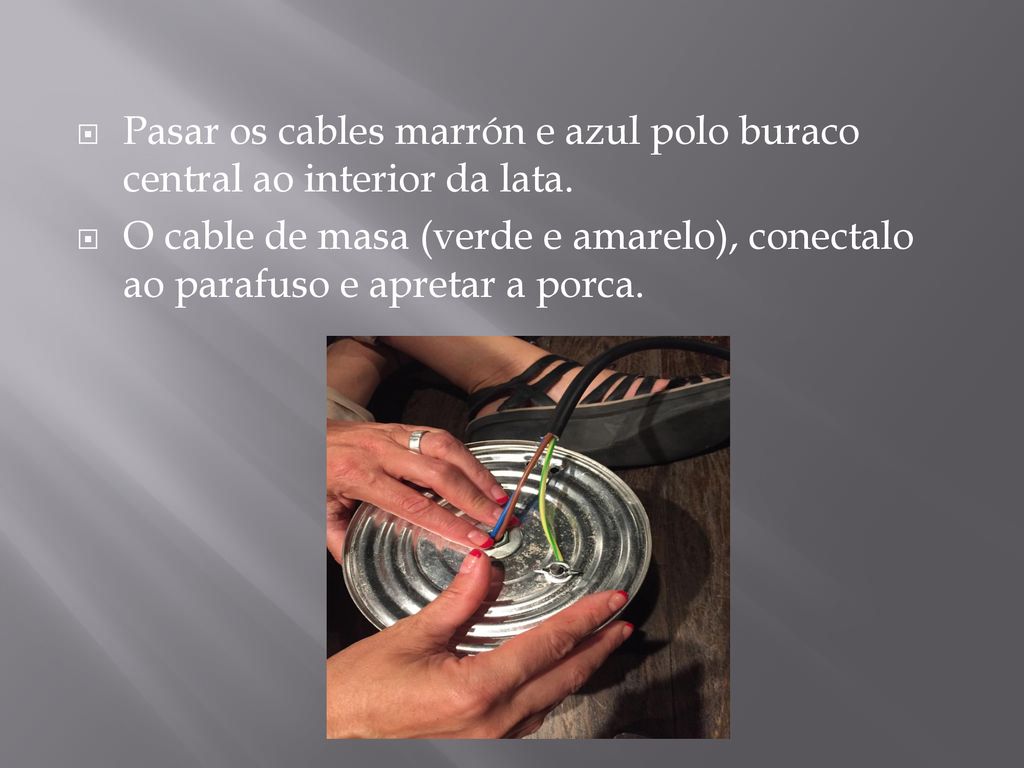

22 Pasar os cables marrón e azul polo buraco central ao interior da lata.
O cable de masa (verde e amarelo), conectalo ao parafuso e apretar a porca.

23 Conectar os cables marrón e azul no portalámpadas.

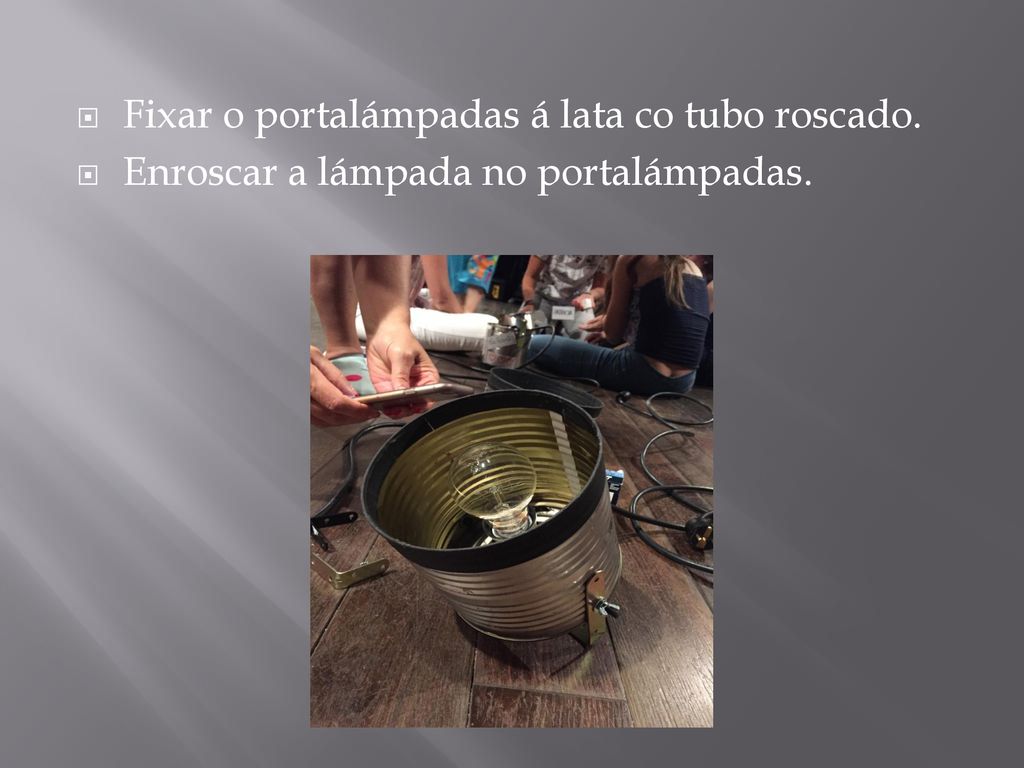

24 Fixar o portalámpadas á lata co tubo roscado.
Enroscar a lámpada no portalámpadas.

25 Conectar os cables ao enchufe
Conectar os cables ao enchufe. O cable azul ao neutro(N), o marrón á fase(F) e o verde/amarelo á masa.

26 ALGUNHA DÚBIDA??
