2
Electricidad y electrónica se basan en el movimiento de electrones Y se diferencian en que: LA ELECTRICIDAD precisa de un uso masivo de electrones. LA ELECTRÓNICA maneja y controla el flujo de electrones El movimiento de electrones constituye la corriente eléctrica que puede ser de dos tipos : Corriente continua Corriente alterna.
3
Cuando los electrones se mueven siempre en el mismo sentido Puede presentar intensidad constante t I Corriente continua (C.C.):también se la conoce como corriente directa (C.D.) y su característica principal es que los electrones o cargas siempre fluyen, en el mismo sentido. Los electrones se trasladan del polo negativo al positivo Algunas de estas fuentes que suministran corriente directa son por ejemplo las pilas y baterías Corriente continua
4

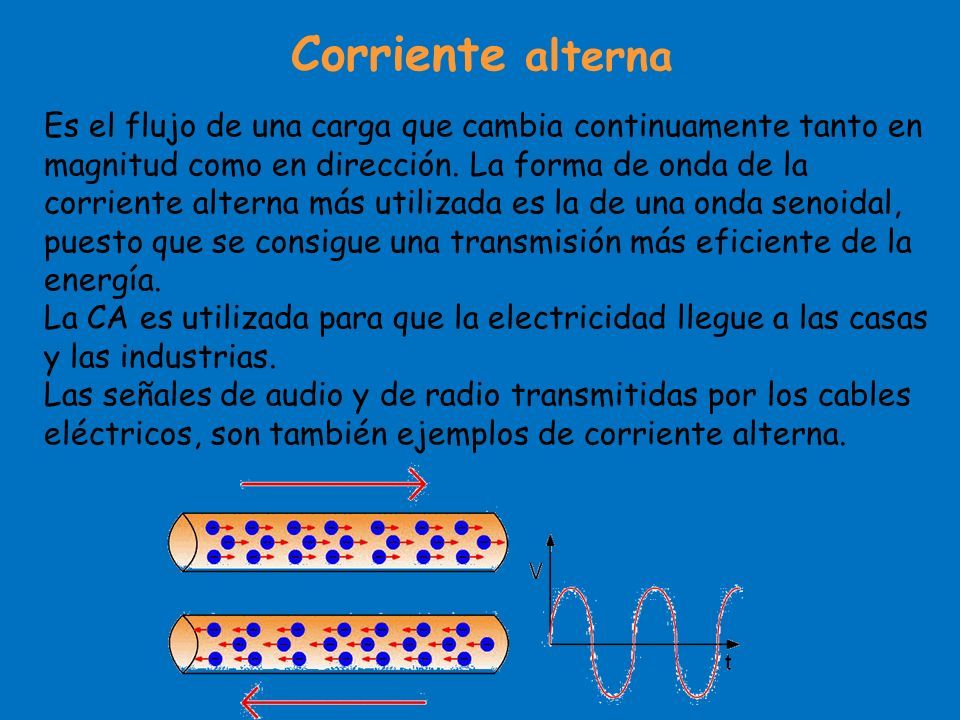

Corriente alterna Es el flujo de una carga que cambia continuamente tanto en magnitud como en dirección. La forma de onda de la corriente alterna más utilizada es la de una onda senoidal, puesto que se consigue una transmisión más eficiente de la energía. La CA es utilizada para que la electricidad llegue a las casas y las industrias. Las señales de audio y de radio transmitidas por los cables eléctricos, son también ejemplos de corriente alterna.
5
Corriente eléctrica Corriente continua Corriente alterna Electrodomésticos
6
Intensidad: La intensidad de corriente (I) es la cantidad de electrones que pasan por un punto del circuito en un segundo. Es como “el tráfico de electrones en las carreteras del circuito eléctrico”. Como este tráfico es enorme, lo medimos en amperios (A), unidad que equivale a unos ¡6 trillones de electrones por segundo! MAGNITUDES ELÉCTRICAS Las magnitudes eléctricas son 4 intensidad, voltaje, resistencia y potencia
7
MAGNITUDES ELÉCTRICAS Voltaje: El voltaje (V), llamado también tensión eléctrica, es como “la energía que impulsa a los electrones” para que recorran el circuito y formen la corriente eléctrica. Esta energía nos la puede proporcionar una pila, una batería, un generador eléctrico, o el enchufe de la red. El voltaje se mide en voltios (V).
8
MAGNITUDES ELÉCTRICAS Resistencia: Todos los componentes de un circuito (cable, bombilla, estufa, motor,...) presentan mayor o menor oposición al paso de la corriente eléctrica, pues los electrones chocan de vez en cuando con los átomos del material por el que circulan. Esta oposición al paso de la corriente se llama resistencia eléctrica (R) y se mide en ohmios (Ώ).
9

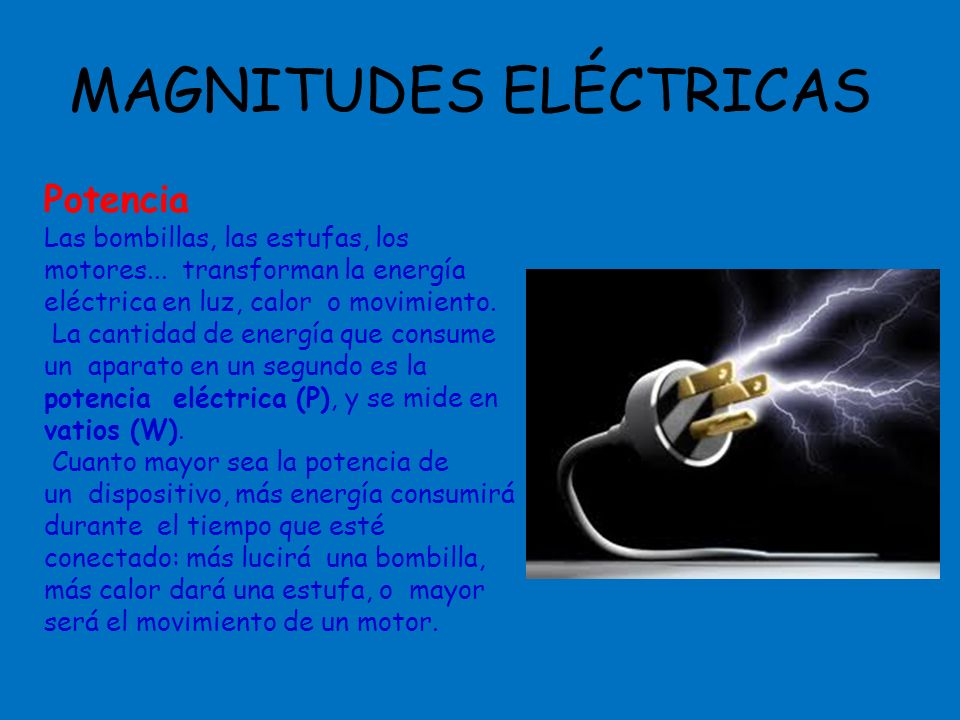

MAGNITUDES ELÉCTRICAS Potencia Las bombillas, las estufas, los motores... transforman la energía eléctrica en luz, calor o movimiento. La cantidad de energía que consume un aparato en un segundo es la potencia eléctrica (P), y se mide en vatios (W). Cuanto mayor sea la potencia de un dispositivo, más energía consumirá durante el tiempo que esté conectado: más lucirá una bombilla, más calor dará una estufa, o mayor será el movimiento de un motor.

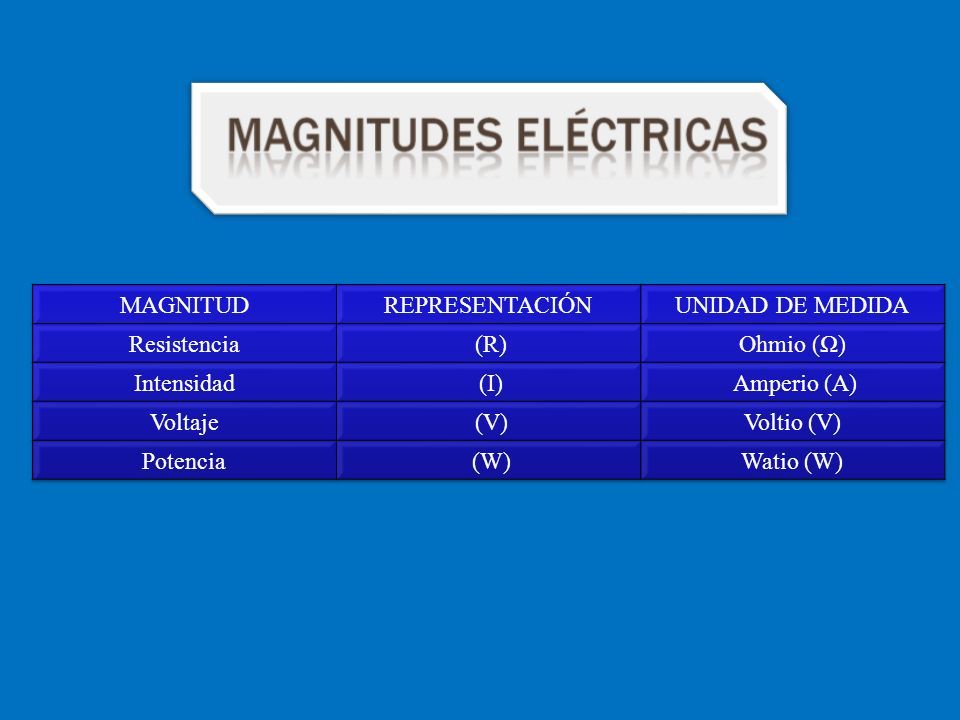

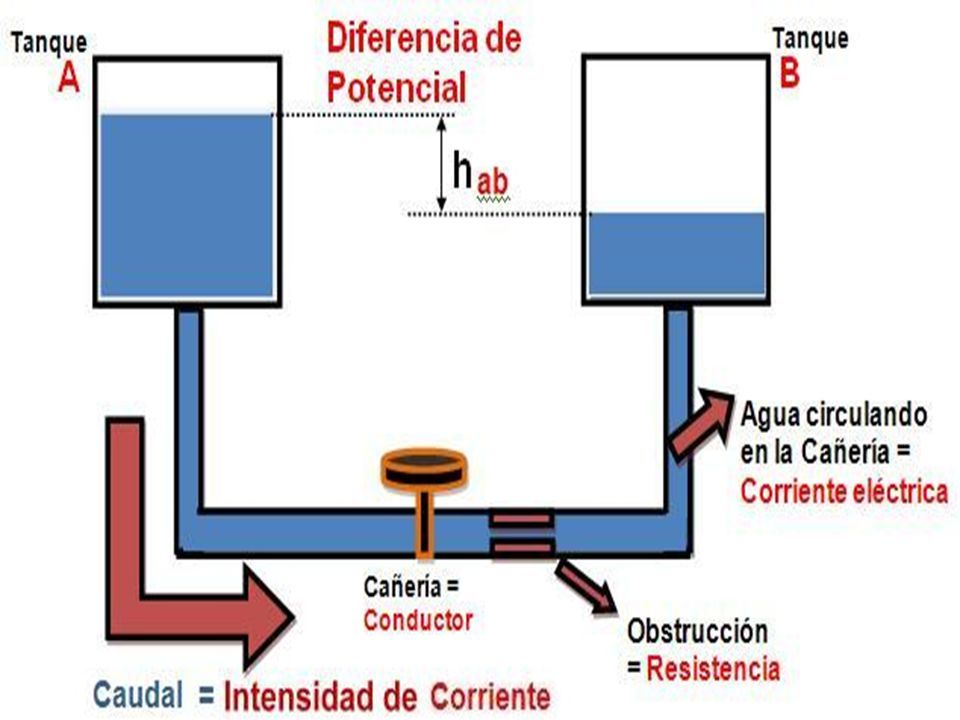

12

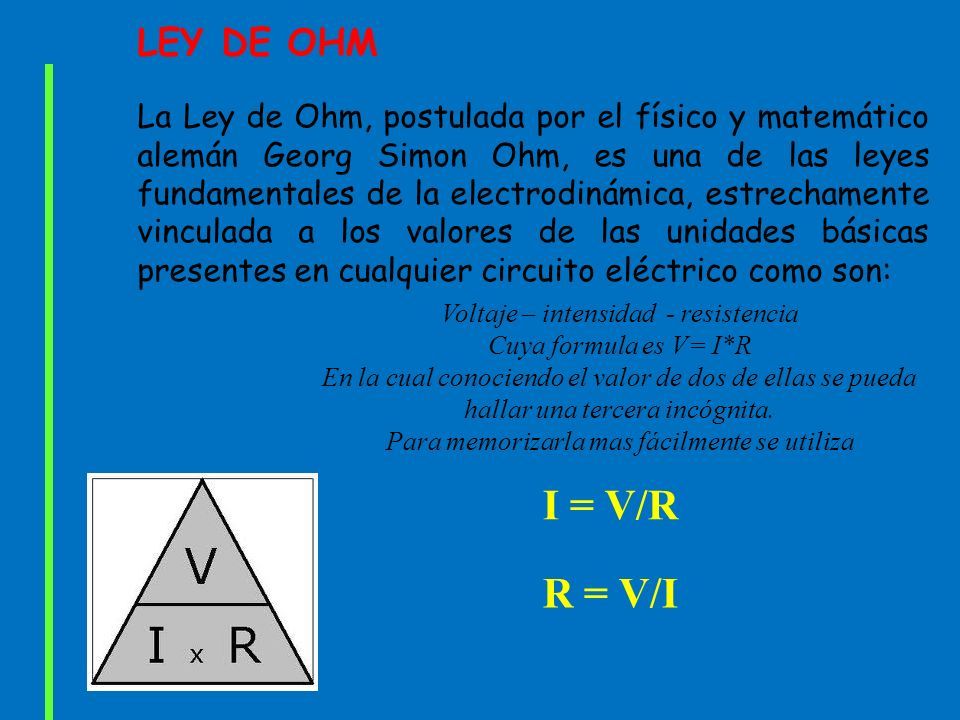

LEY DE OHM La Ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de las unidades básicas presentes en cualquier circuito eléctrico como son: Voltaje – intensidad - resistencia Cuya formula es V= I*R En la cual conociendo el valor de dos de ellas se pueda hallar una tercera incógnita. Para memorizarla mas fácilmente se utiliza I = V/R R = V/I
13
LEY DE WATT Se le atribuye a James Watt, es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de las unidades básicas presentes en cualquier circuito eléctrico como son: Potencia – voltaje- intensidad Cuya formula es P= V*I En la cual conociendo el valor de dos de ellas se pueda hallar una tercera incógnita. Para memorizarla mas fácilmente se utiliza V = P/I I = P/V
14
CALCULO DE MAGNITUDES Ejemplo1: Calcular la intensidad que circula por el siguiente circuito: I = ? V = 24 V R = 10 Ω
