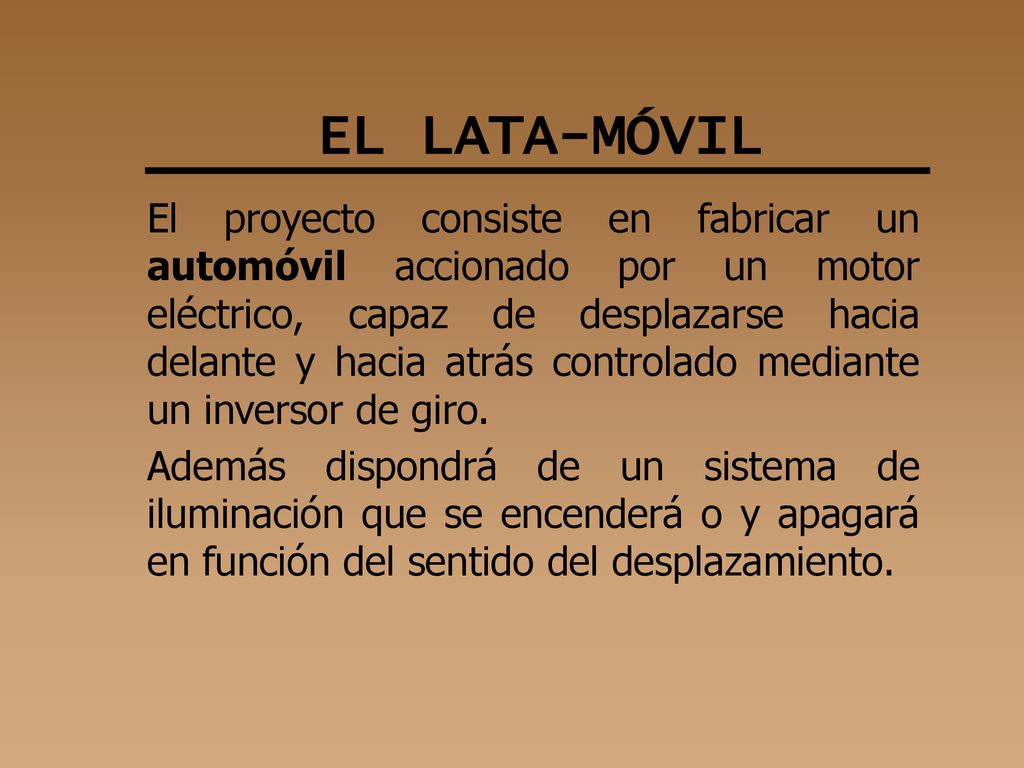

1 EL LATA-MÓVIL El proyecto consiste en fabricar un automóvil accionado por un motor eléctrico, capaz de desplazarse hacia delante y hacia atrás controlado mediante un inversor de giro. Además dispondrá de un sistema de iluminación que se encenderá o y apagará en función del sentido del desplazamiento.

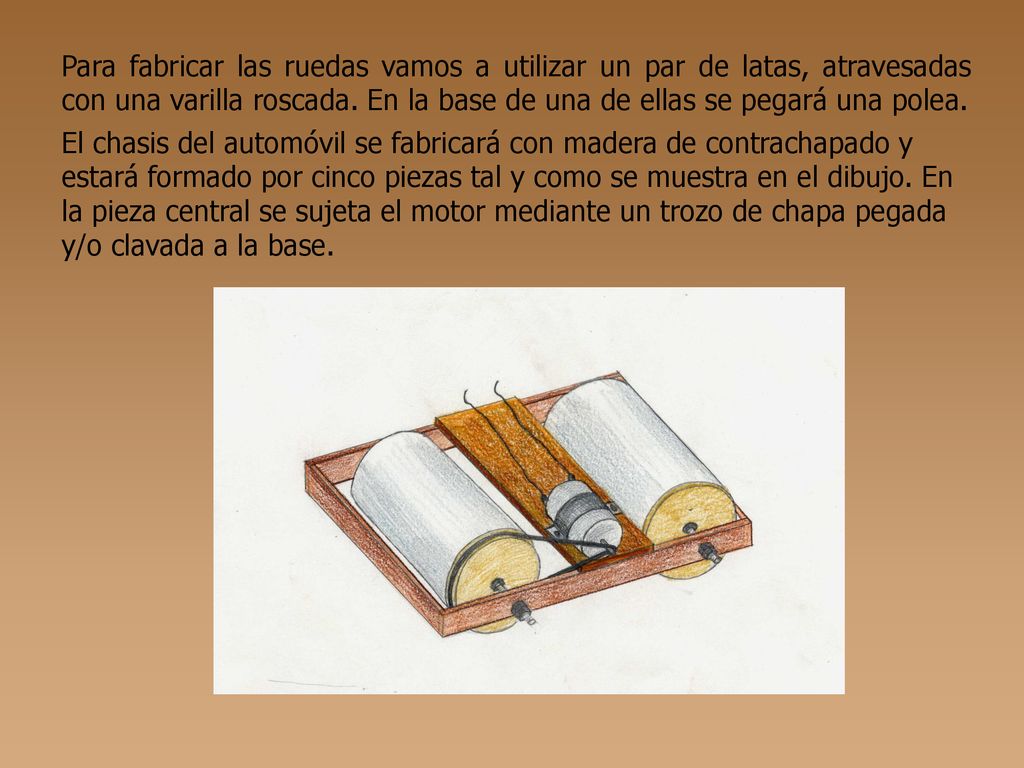

2 Para fabricar las ruedas vamos a utilizar un par de latas, atravesadas con una varilla roscada. En la base de una de ellas se pegará una polea. El chasis del automóvil se fabricará con madera de contrachapado y estará formado por cinco piezas tal y como se muestra en el dibujo. En la pieza central se sujeta el motor mediante un trozo de chapa pegada y/o clavada a la base.

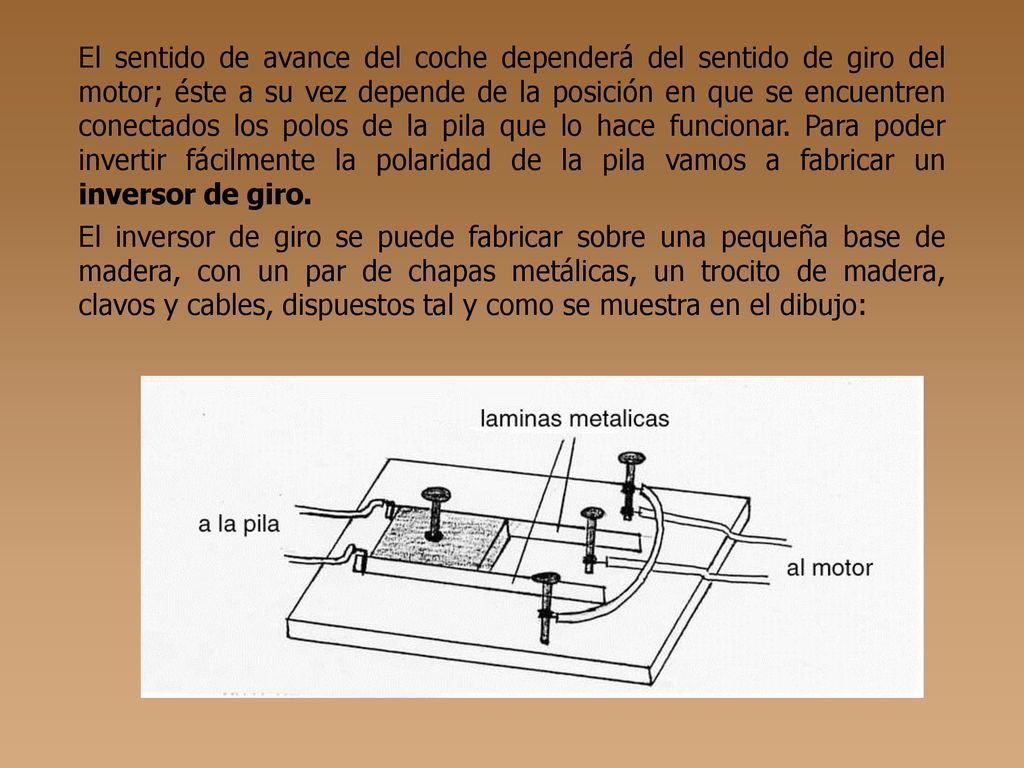

3 El sentido de avance del coche dependerá del sentido de giro del motor; éste a su vez depende de la posición en que se encuentren conectados los polos de la pila que lo hace funcionar. Para poder invertir fácilmente la polaridad de la pila vamos a fabricar un inversor de giro. El inversor de giro se puede fabricar sobre una pequeña base de madera, con un par de chapas metálicas, un trocito de madera, clavos y cables, dispuestos tal y como se muestra en el dibujo:

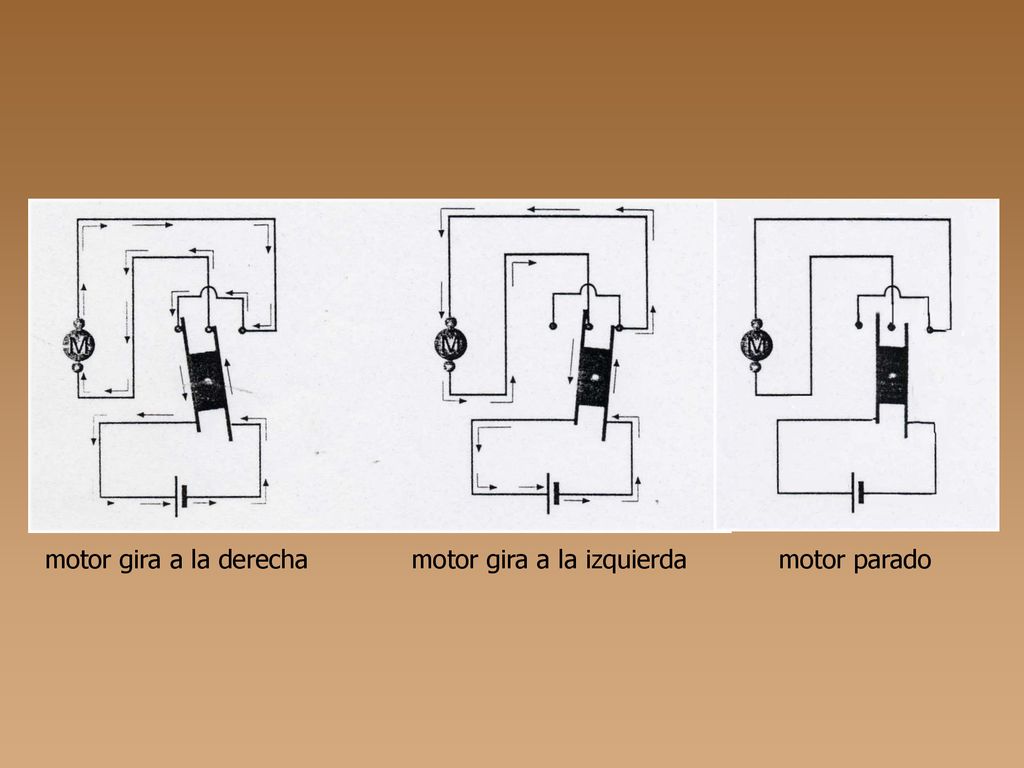

4 motor gira a la derecha motor gira a la izquierda motor parado

5 El sistema de iluminación al coche está formado por un par de diodos LED en la parte delantera y otro par en la parte trasera. Dichos diodos LED deben conectarse de forma correcta tal y como indica el esquema:

6
