2 SEMÁFORO CON BOTE PROGRAMADOR

3 Dirección del proyecto
Profesora Jessica Mora Petit Alumnos Ana María Fernández Pilar Fresnillo Rubén Moreno Gonzalo Poza Jesús Muñoz Alumnos Julia Rodríguez Vicente Albuerne Juan Manuel Casas Caio Gürgel César Muñoz

4 PROPUESTA El proyecto va a consistir en la construcción de un semáforo con bote programador. Se compone de 2 partes: el semáforo y el bote programador, unidos ambos por cable conductor, que van a permitir que se enciendan las luces de un semáforo de forma alternativa

5 BOCETO

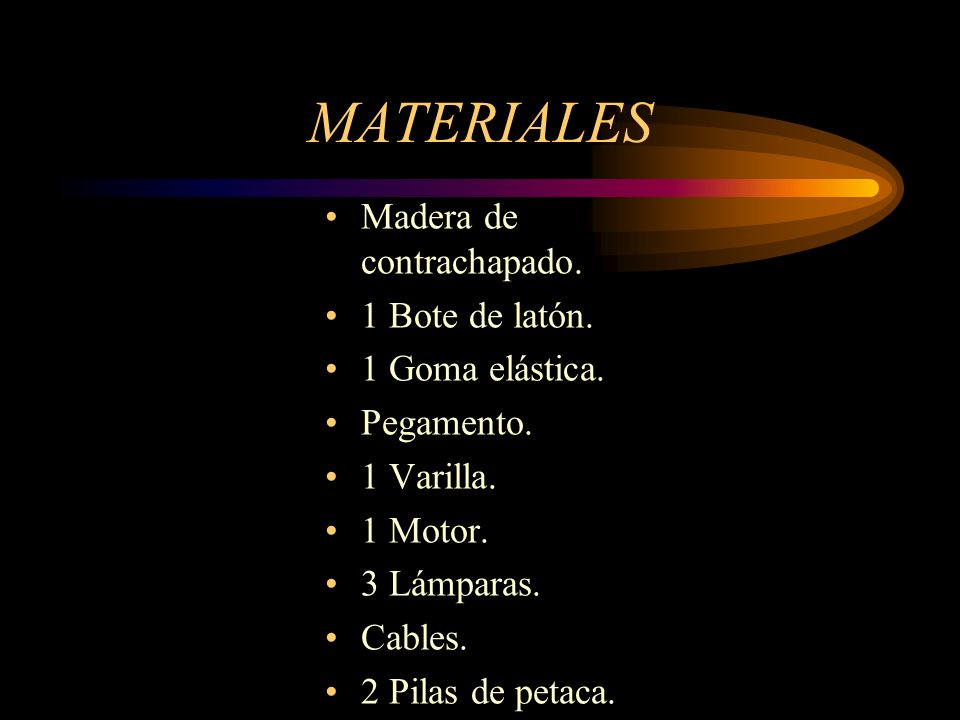

6 MATERIALES Madera de contrachapado. 1 Bote de latón. 1 Goma elástica.
Pegamento. 1 Varilla. 1 Motor. 3 Lámparas. Cables. 2 Pilas de petaca.

7 CROQUIS

8 CROQUIS TERMINADO

9 CONSTRUCCIÓN BOTE PROGRAMADOR

10 ESQUEMAS ELÉCTRICOS

11 PROCESO DE TRABAJO DEL BOTE PROGRAMADOR
Comenzamos cortando la base de madera de contrachapado de 2 mm de grosor con las siguientes medidas: 30 cm de largo por 20 cm de ancho. En los laterales acoplamos dos listones a las cuales va fijado el eje del bote programador. Para la construcción del bote programador, hemos utilizado una lata vacía de diez centímetros de diámetro. Hemos añadido un reductor de velocidad para conseguir que el bote programador gire lentamente. PROCESO DE TRABAJO DEL BOTE PROGRAMADOR

12 PROCESO DE TRABAJO DEL BOTE PROGRAMADOR
El semáforo lo hemos construido a partir de una caja de plástico de tornillería para colocar en él las luces. Estas piezas las hemos pegado con pegamento termofusible. Los soportes están hechos con un tubo de PVC. Finalmente hemos construido el circuito eléctrico. Hemos utilizado los siguientes materiales: dos pilas de petaca, un motor reductor, cable, lámparas y portalámparas. PROCESO DE TRABAJO DEL BOTE PROGRAMADOR

13 MONTAJE OPCIONAL DE LA MAQUETA
La maqueta está construida con los siguientes materiales reciclados: Placa de poliespan. Tubo PVC Caja de tornillería. Dos envases de aerosol. Cables de un euroconector. Folios impresos con imágenes. Piezas electrónicas de despiece de distintos aparatos.
