2 Fundamentos de Electricidad
Programa Grado Asociado Mech Tech College

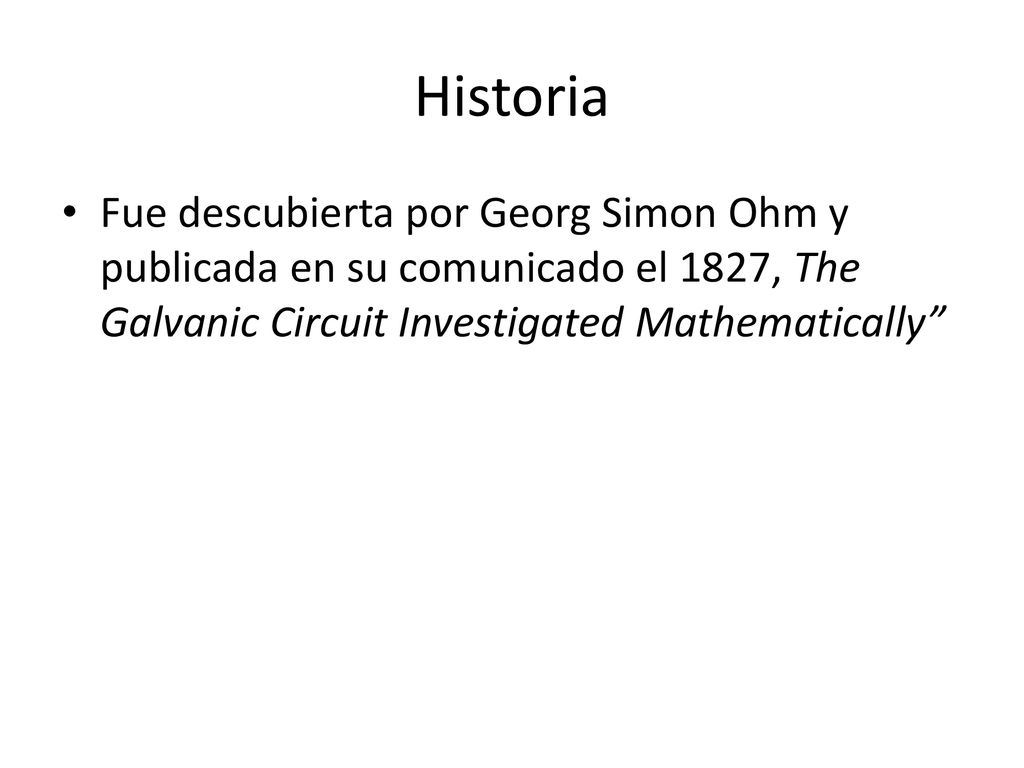

3 Historia Fue descubierta por Georg Simon Ohm y publicada en su comunicado el 1827, The Galvanic Circuit Investigated Mathematically”

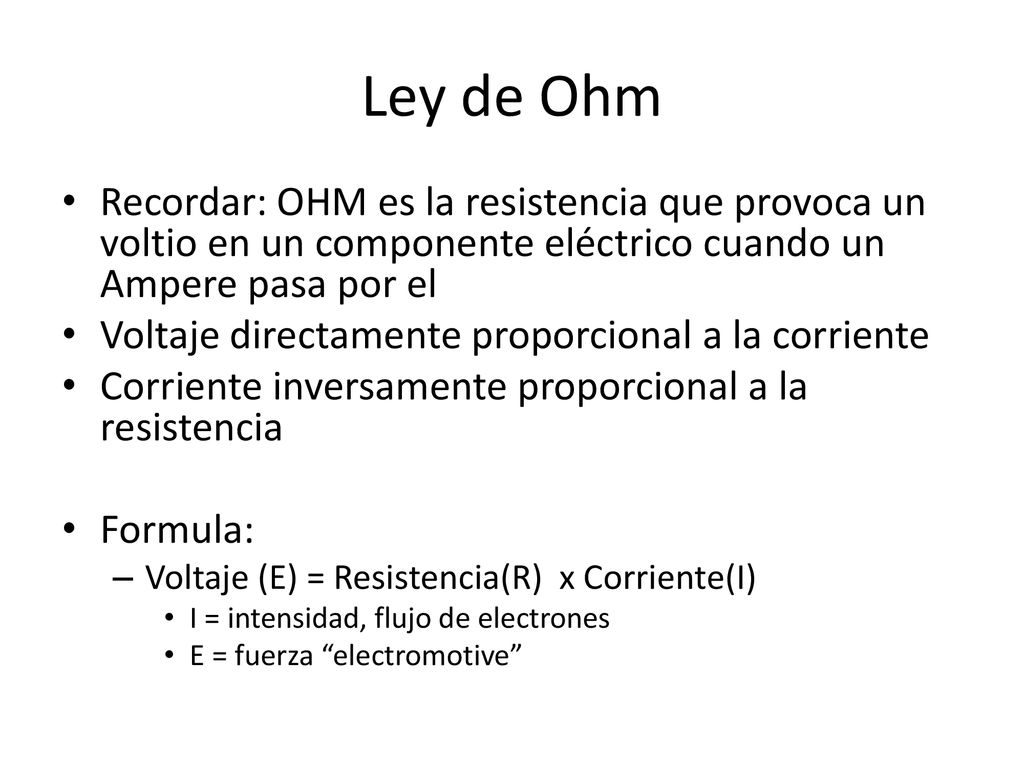

4 Ley de Ohm Recordar: OHM es la resistencia que provoca un voltio en un componente eléctrico cuando un Ampere pasa por el Voltaje directamente proporcional a la corriente Corriente inversamente proporcional a la resistencia Formula: Voltaje (E) = Resistencia(R) x Corriente(I) I = intensidad, flujo de electrones E = fuerza “electromotive”

5 Ley de Ohm Expresiones algebraicas

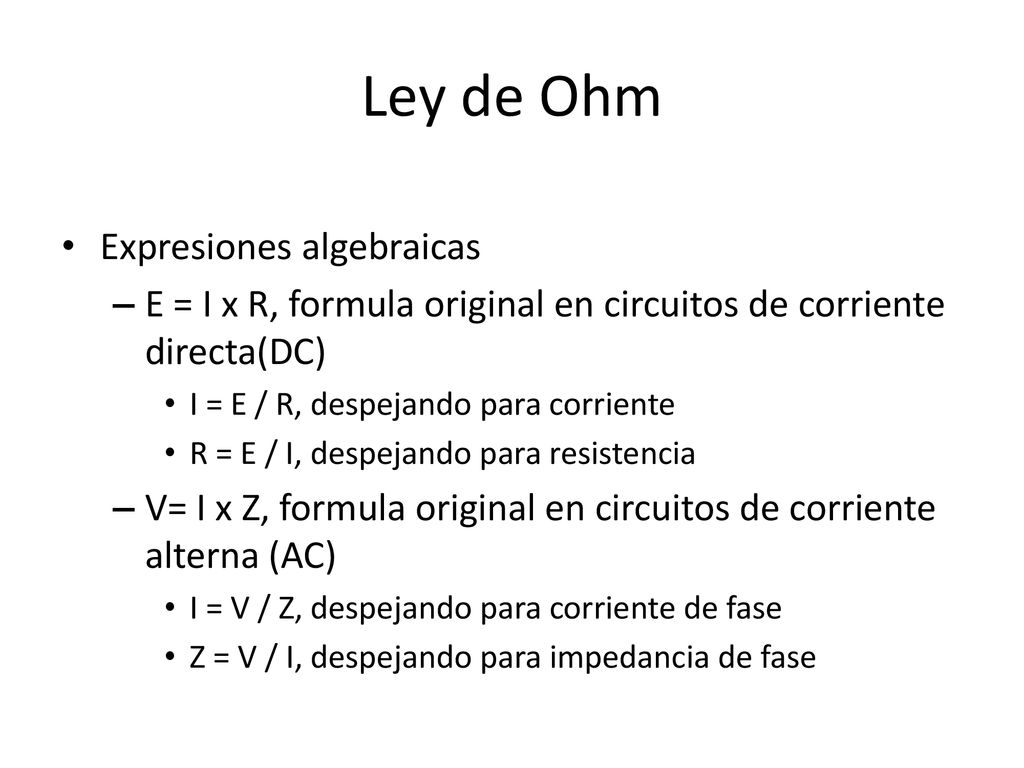

E = I x R, formula original en circuitos de corriente directa(DC) I = E / R, despejando para corriente R = E / I, despejando para resistencia V= I x Z, formula original en circuitos de corriente alterna (AC) I = V / Z, despejando para corriente de fase Z = V / I, despejando para impedancia de fase

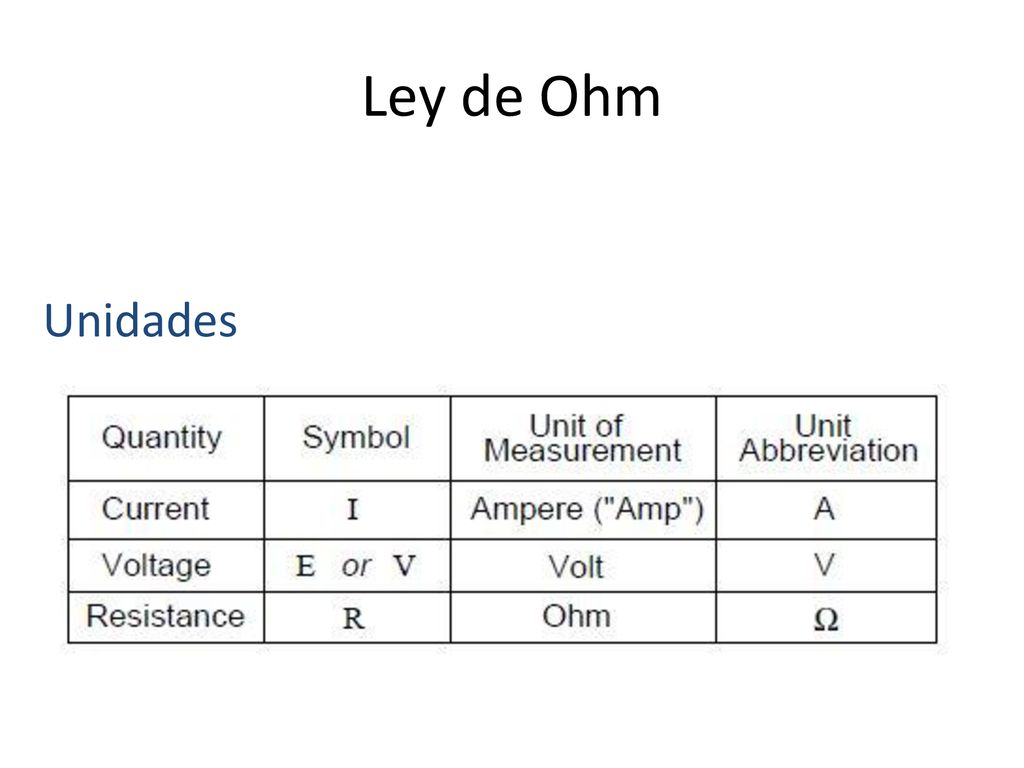

6 Ley de Ohm Unidades

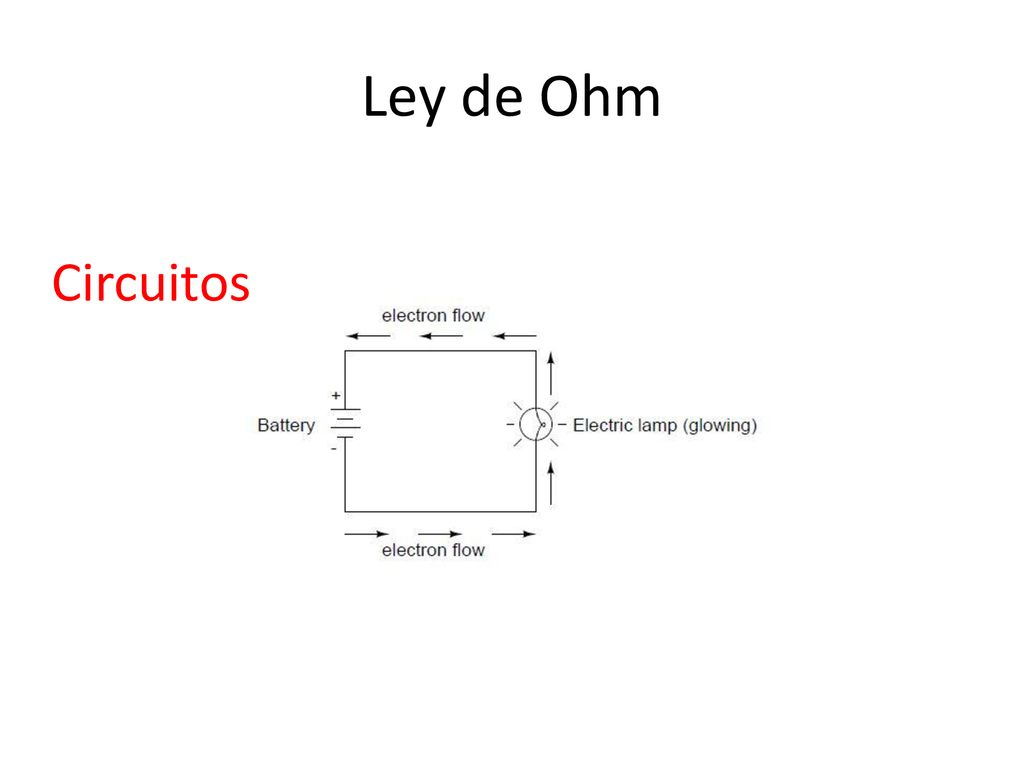

7 Ley de Ohm Circuitos

8 Ley de Ohm Circuitos Ejemplo.1 – Calcular la corriente del circuito, dado el voltaje (E) y resistencia (R)

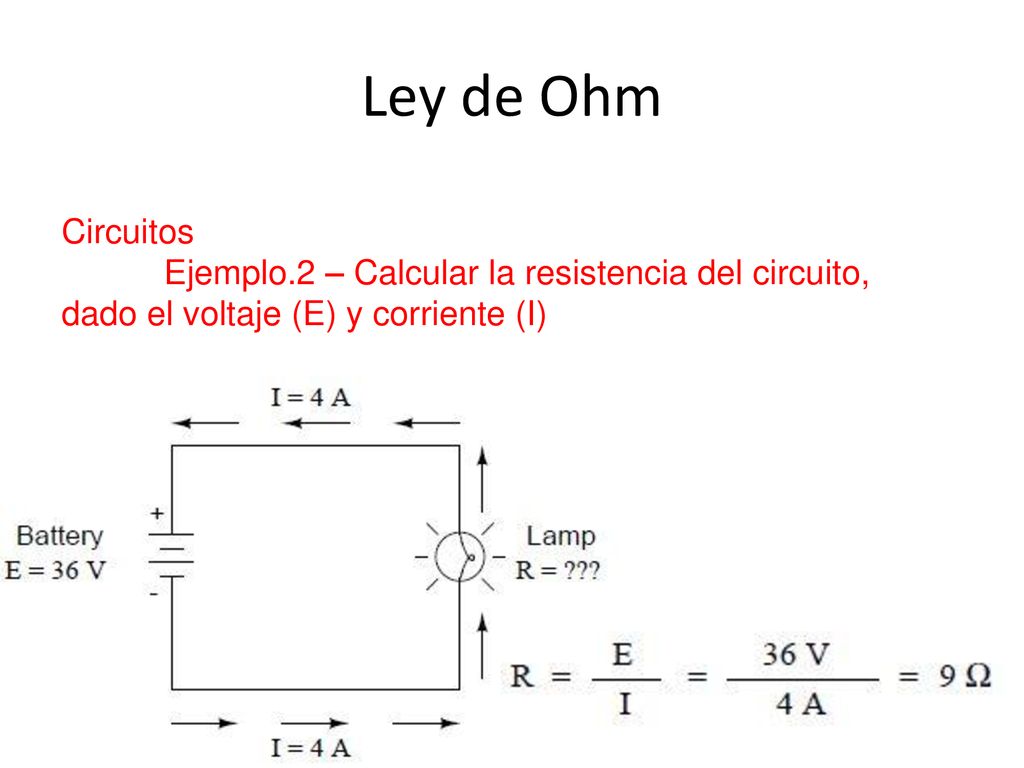

9 Ley de Ohm Circuitos Ejemplo.2 – Calcular la resistencia del circuito, dado el voltaje (E) y corriente (I)

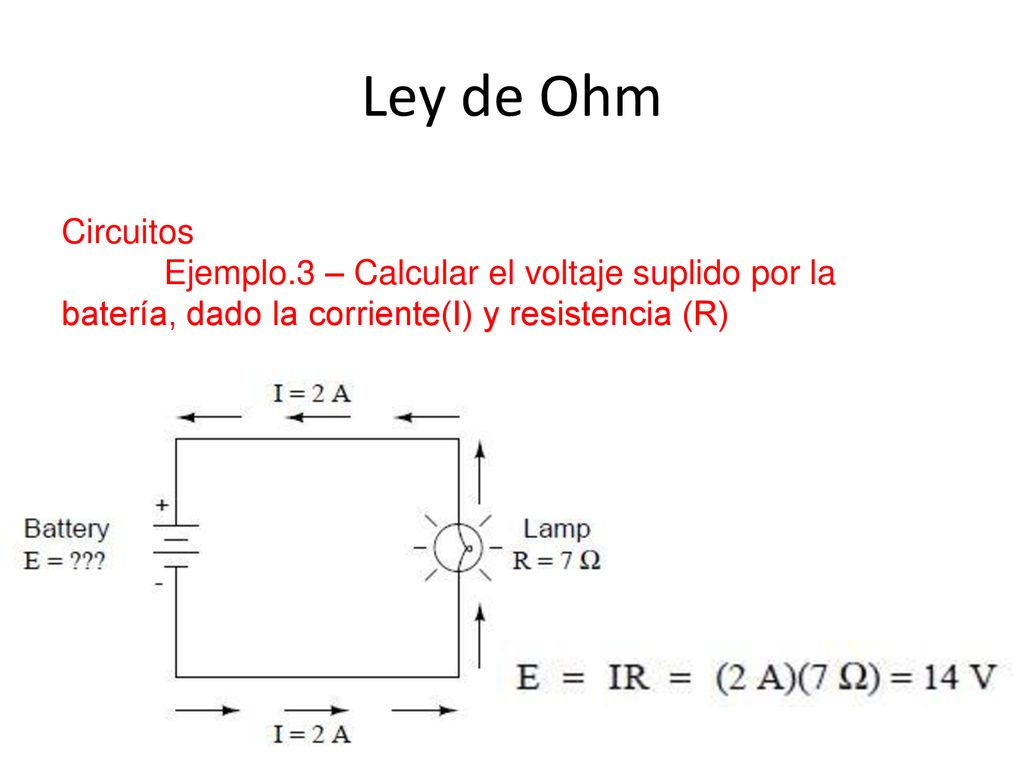

10 Ley de Ohm Circuitos Ejemplo.3 – Calcular el voltaje suplido por la batería, dado la corriente(I) y resistencia (R)

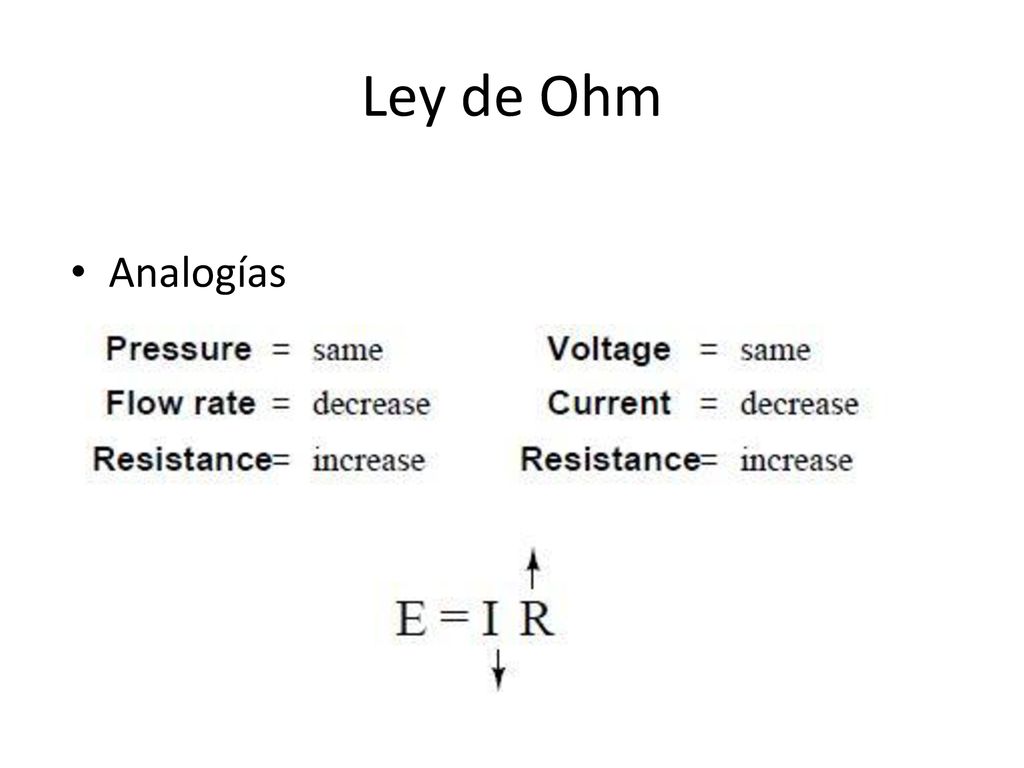

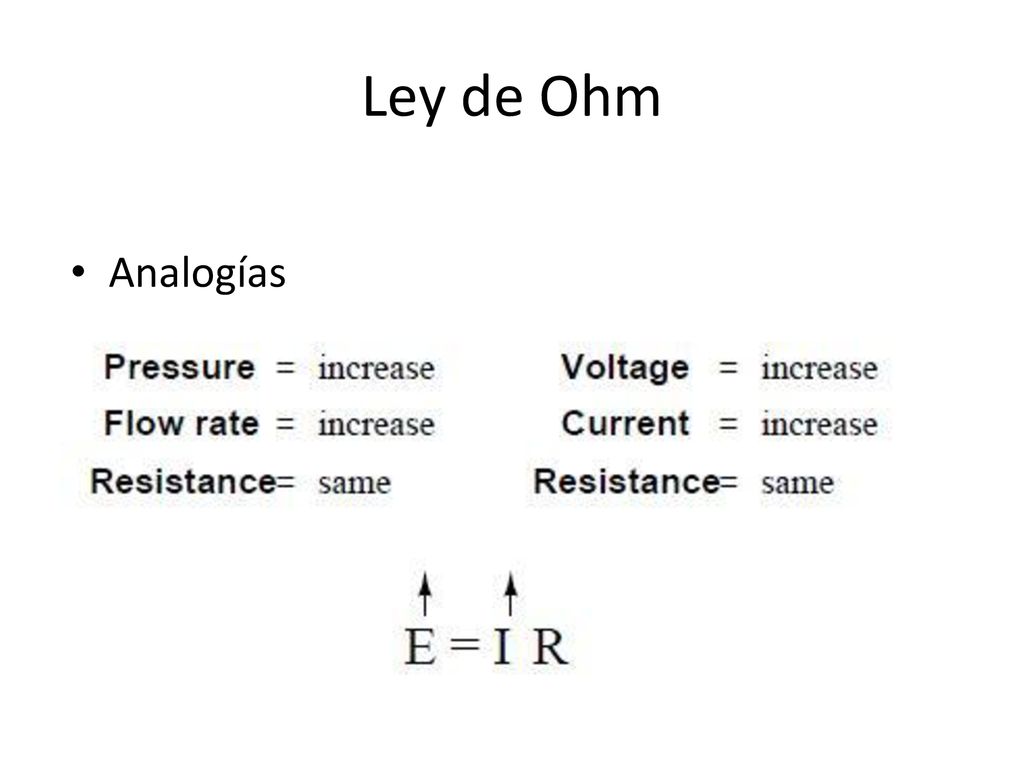

11 Ley de Ohm Analogías

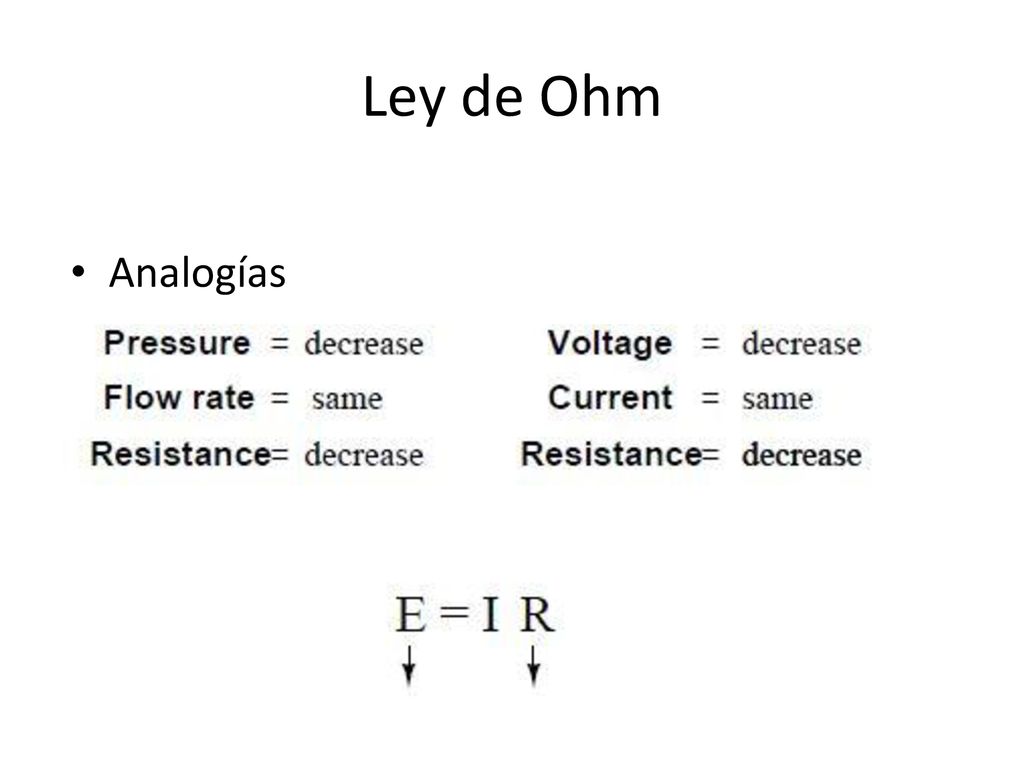

12 Ley de Ohm Analogías

13 Ley de Ohm Analogías

14 Ley de Ohm Analogías

15 Ley de Ohm Formula: Voltaje (V) = Impedancia(Z) x Corriente(I)
