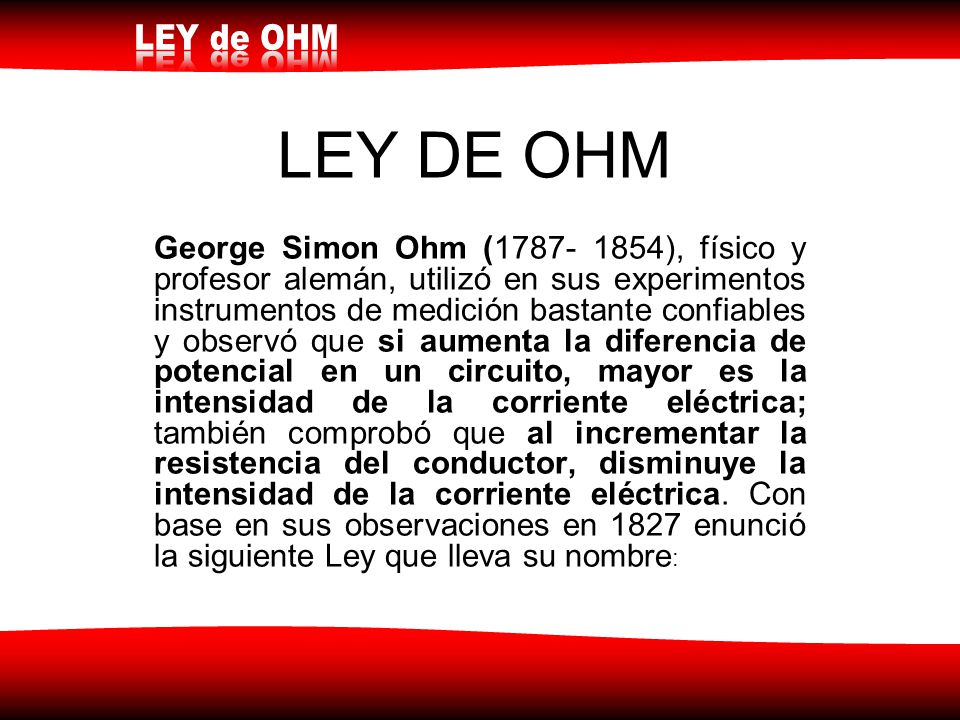

2 LEY DE OHM George Simon Ohm ( ), físico y profesor alemán, utilizó en sus experimentos instrumentos de medición bastante confiables y observó que si aumenta la diferencia de potencial en un circuito, mayor es la intensidad de la corriente eléctrica; también comprobó que al incrementar la resistencia del conductor, disminuye la intensidad de la corriente eléctrica. Con base en sus observaciones en 1827 enunció la siguiente Ley que lleva su nombre:

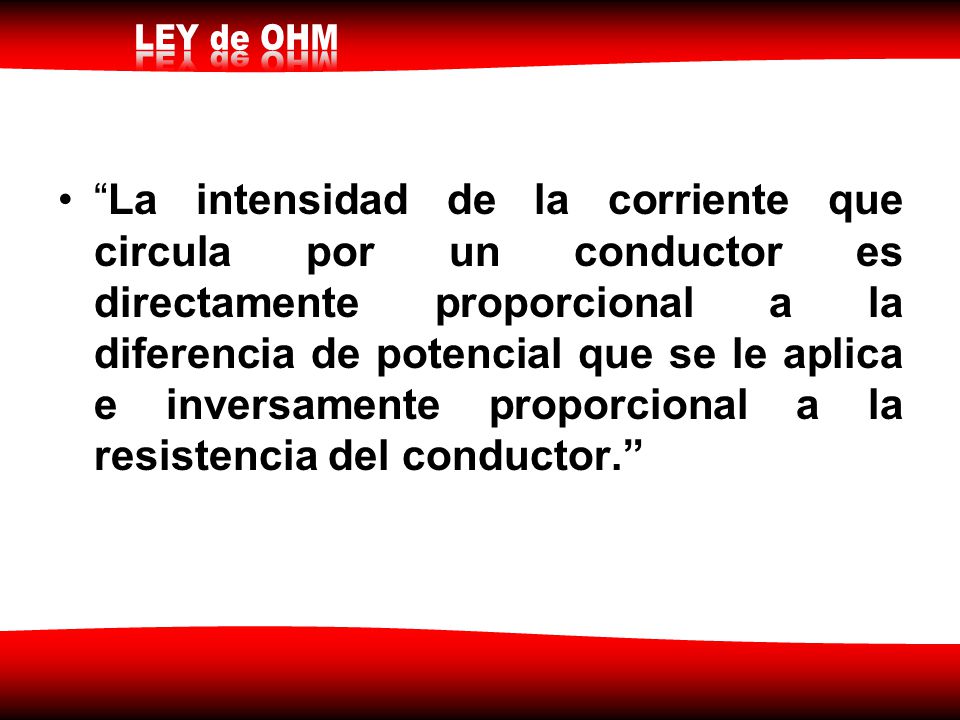

3 “La intensidad de la corriente que circula por un conductor es directamente proporcional a la diferencia de potencial que se le aplica e inversamente proporcional a la resistencia del conductor.”

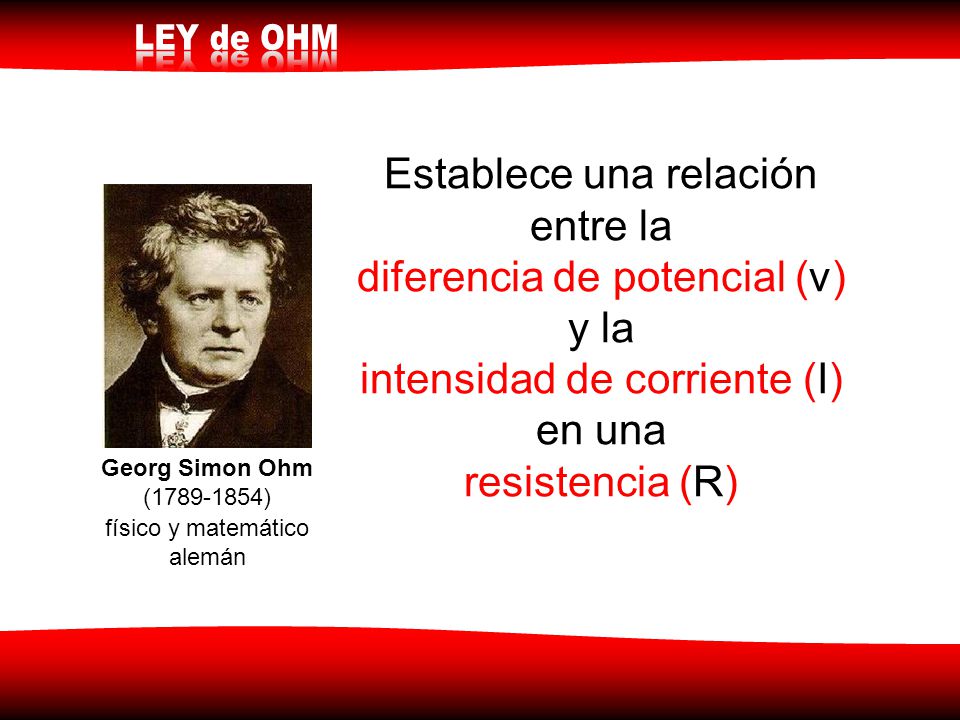

4 Establece una relación entre la diferencia de potencial (v) y la
intensidad de corriente (I) en una resistencia (R) Georg Simon Ohm ( ) físico y matemático alemán

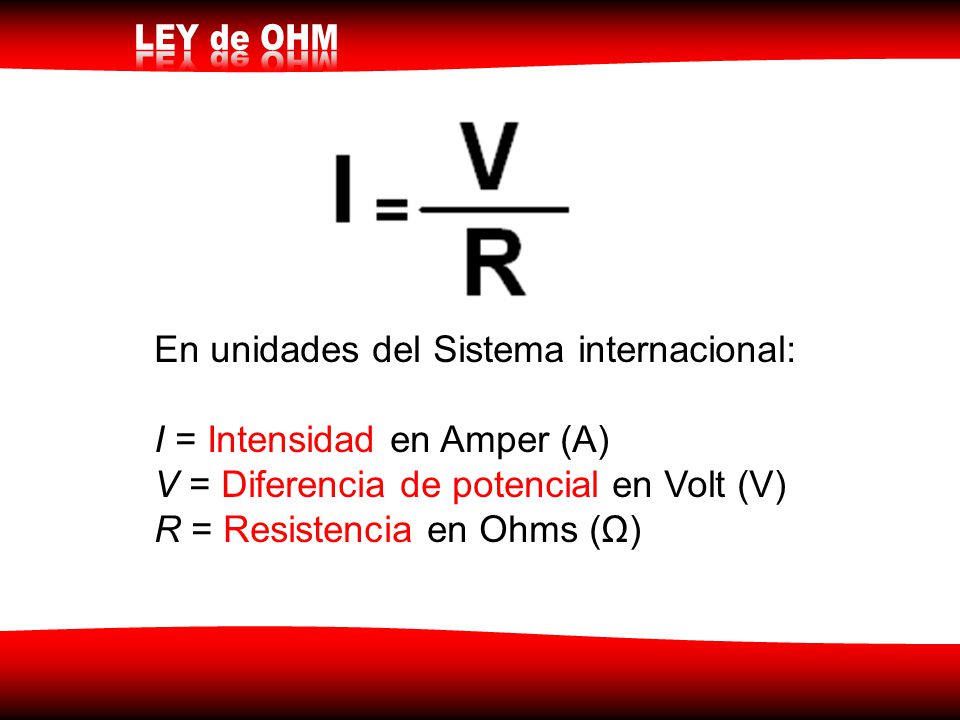

5 En unidades del Sistema internacional:
I = Intensidad en Amper (A) V = Diferencia de potencial en Volt (V) R = Resistencia en Ohms (Ω)

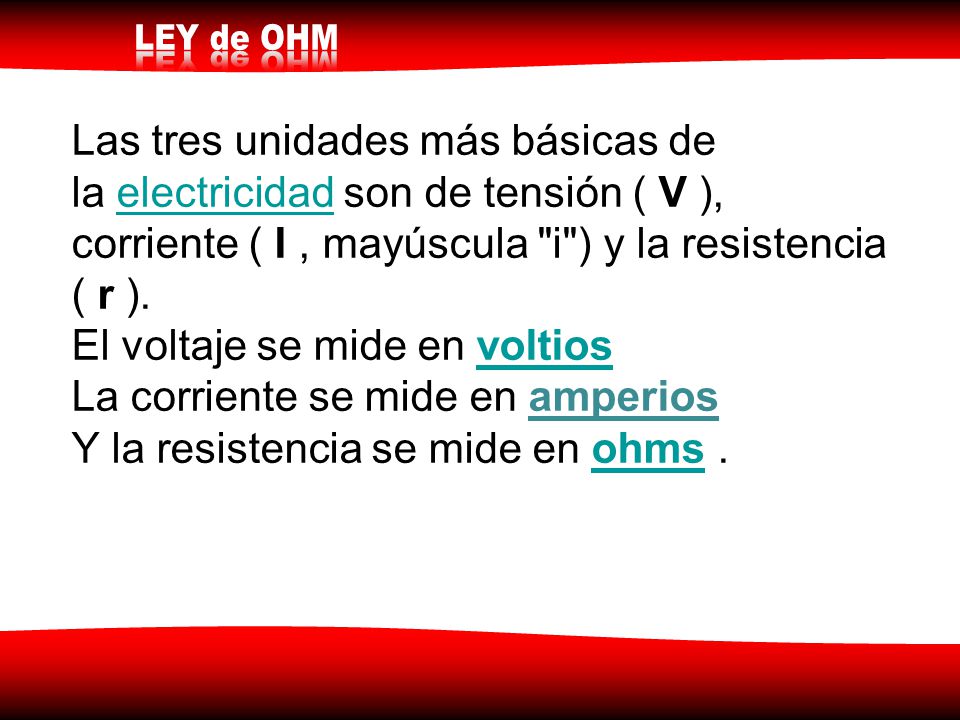

6 Las tres unidades más básicas de la electricidad son de tensión ( V ), corriente ( I , mayúscula "i") y la resistencia ( r ).  El voltaje se mide en voltios  La corriente se mide en amperios  Y la resistencia se mide en ohms .

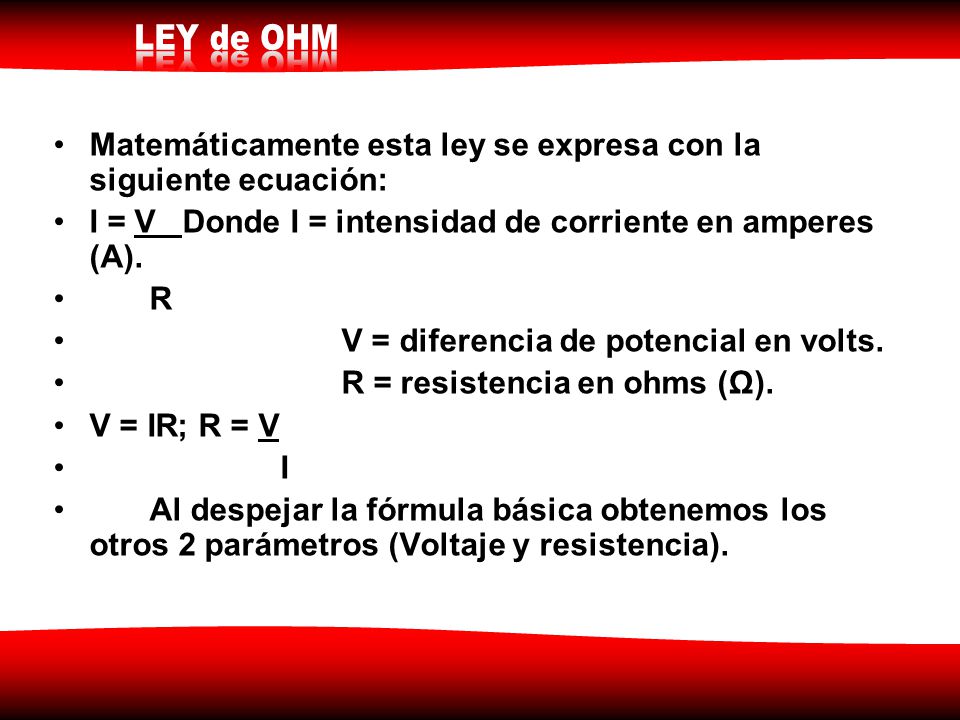

7 Matemáticamente esta ley se expresa con la siguiente ecuación:
I = V Donde I = intensidad de corriente en amperes (A). R V = diferencia de potencial en volts. R = resistencia en ohms (Ω). V = IR; R = V I Al despejar la fórmula básica obtenemos los otros 2 parámetros (Voltaje y resistencia).

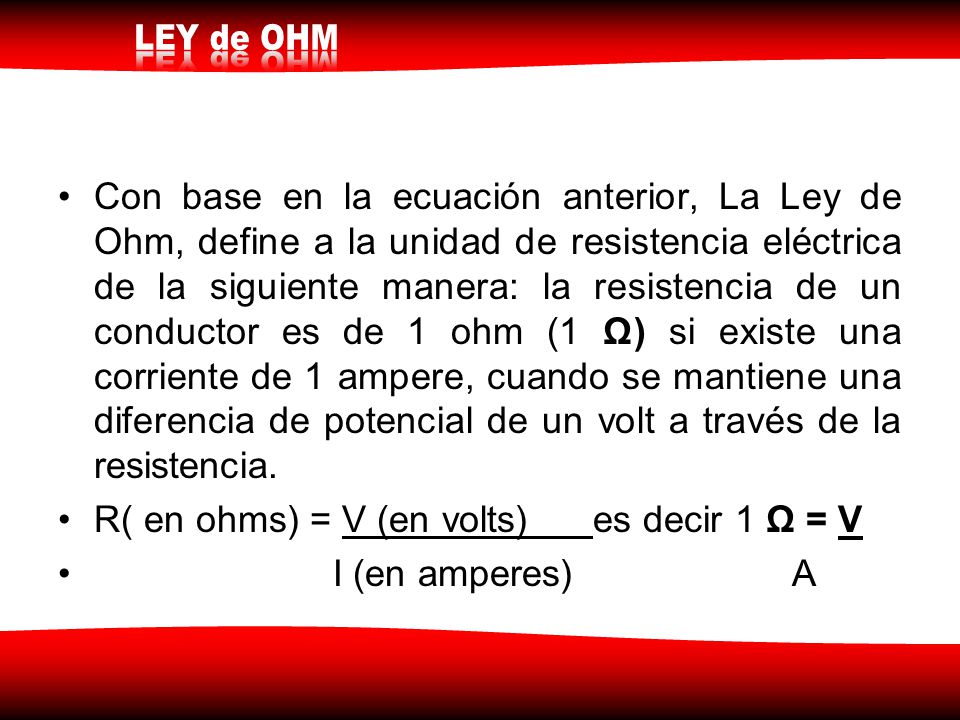

8 Con base en la ecuación anterior, La Ley de Ohm, define a la unidad de resistencia eléctrica de la siguiente manera: la resistencia de un conductor es de 1 ohm (1 Ω) si existe una corriente de 1 ampere, cuando se mantiene una diferencia de potencial de un volt a través de la resistencia. R( en ohms) = V (en volts) es decir 1 Ω = V I (en amperes) A

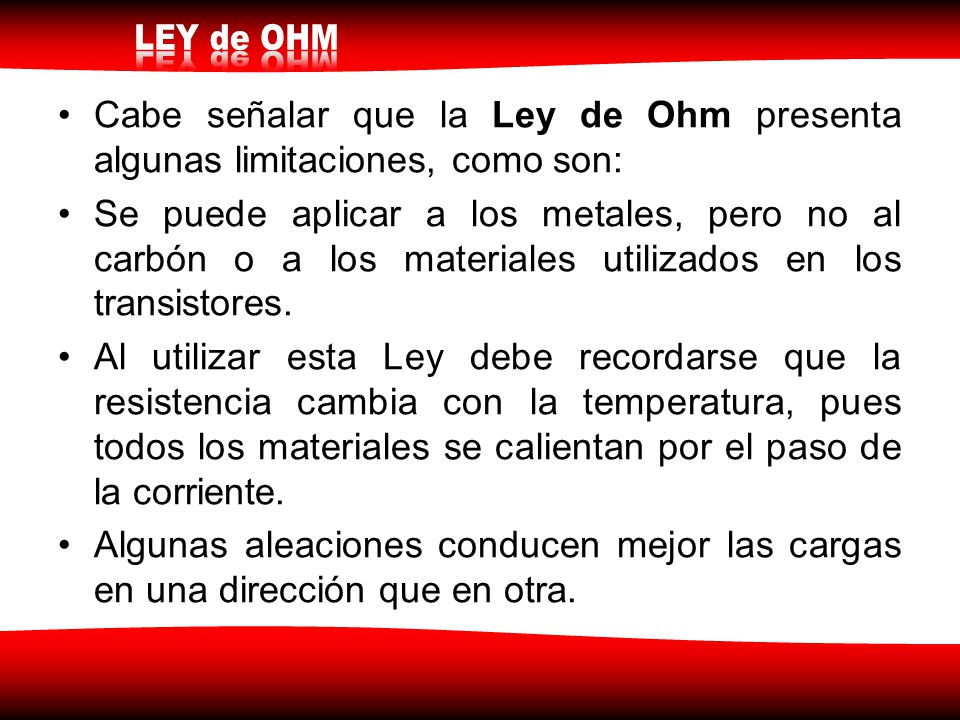

9 Cabe señalar que la Ley de Ohm presenta algunas limitaciones, como son:
Se puede aplicar a los metales, pero no al carbón o a los materiales utilizados en los transistores. Al utilizar esta Ley debe recordarse que la resistencia cambia con la temperatura, pues todos los materiales se calientan por el paso de la corriente. Algunas aleaciones conducen mejor las cargas en una dirección que en otra.

10

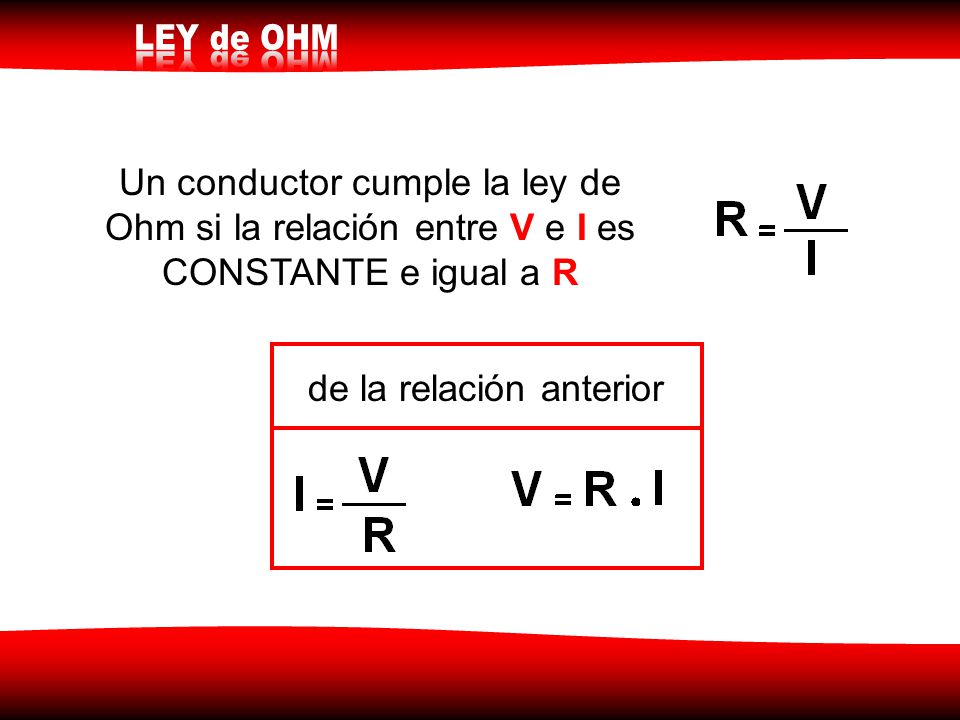

11 Un conductor cumple la ley de Ohm si la relación entre V e I es CONSTANTE e igual a R
de la relación anterior

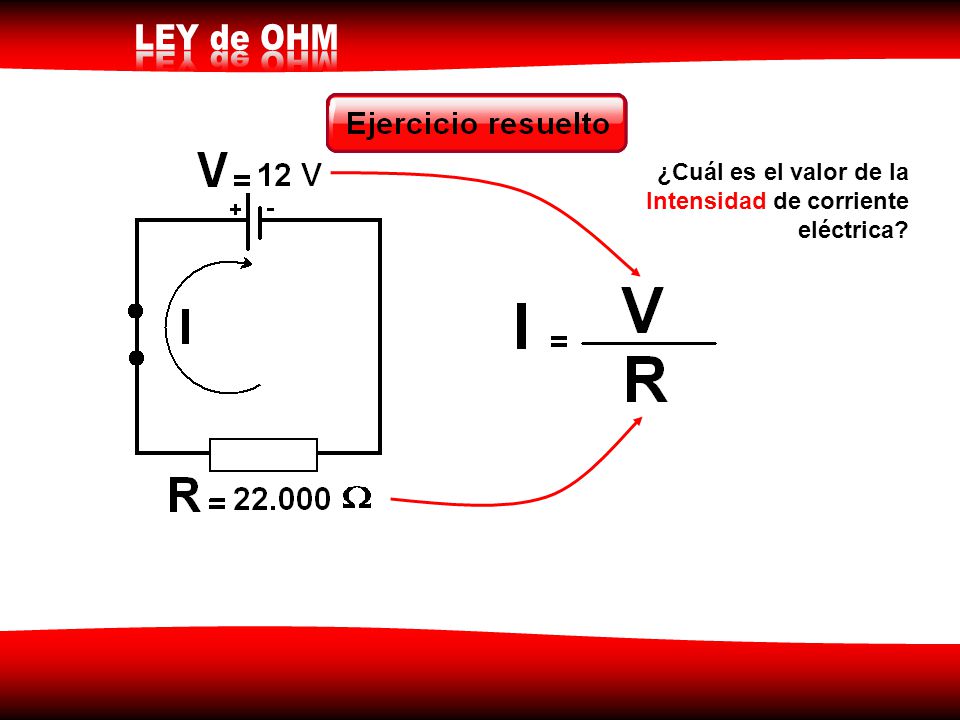

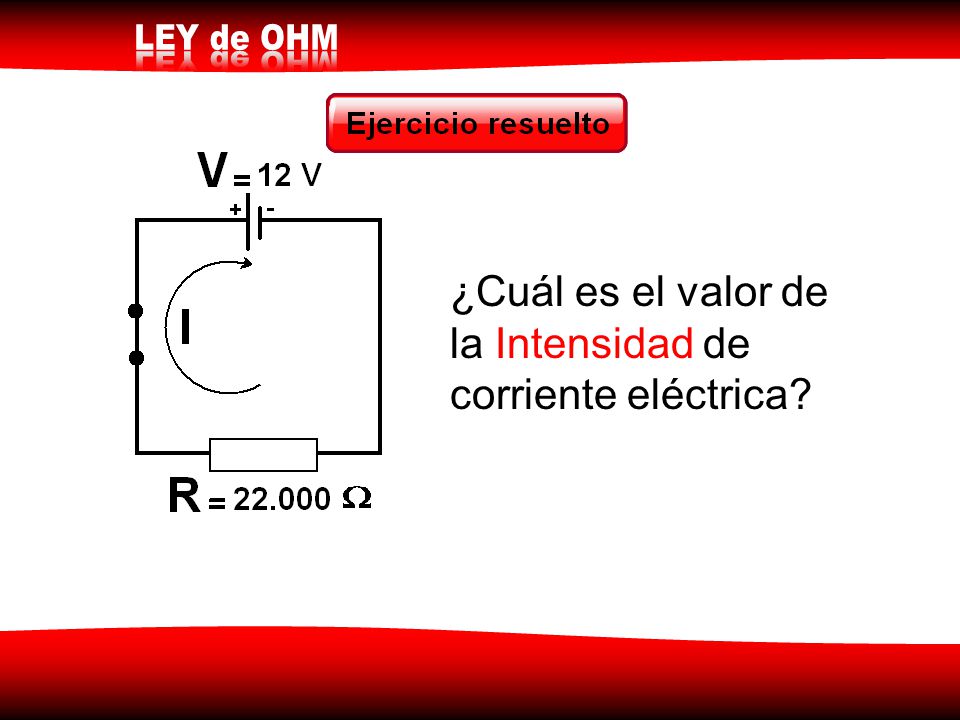

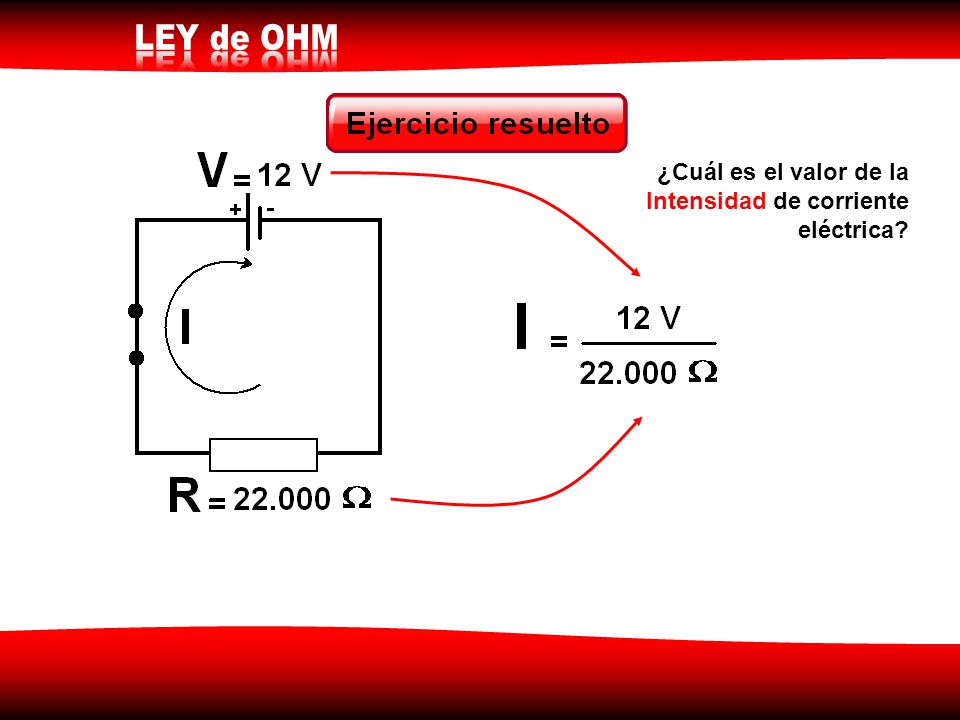

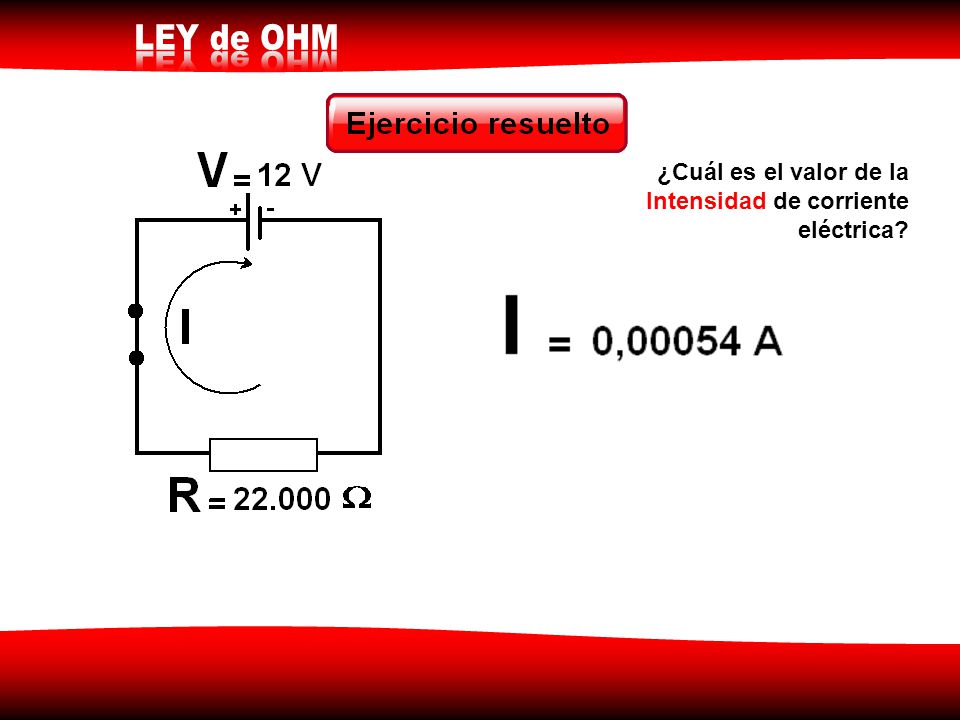

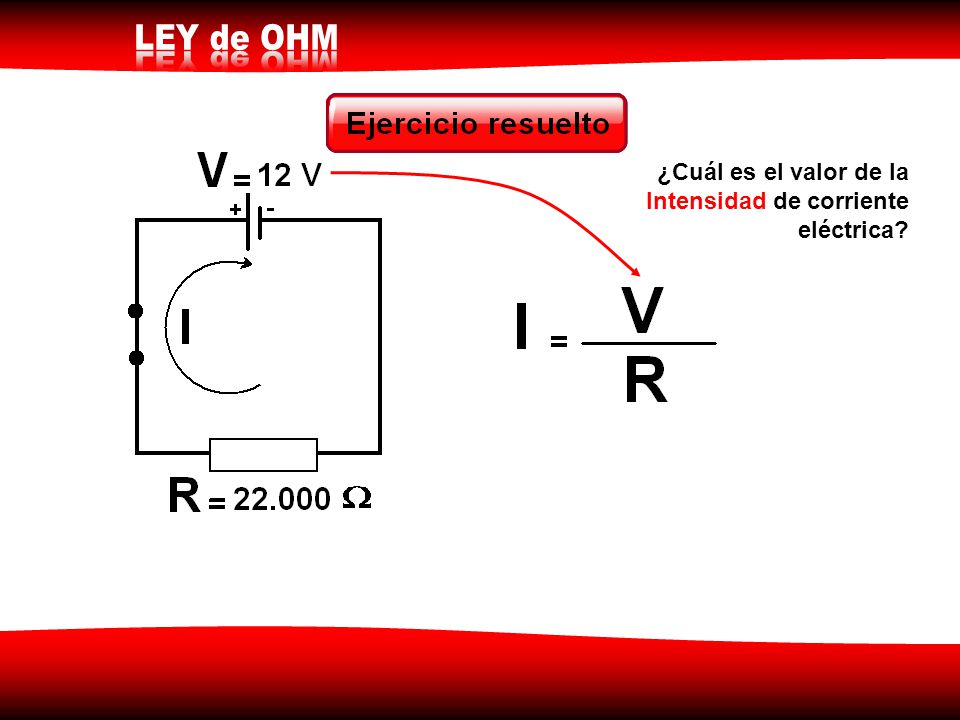

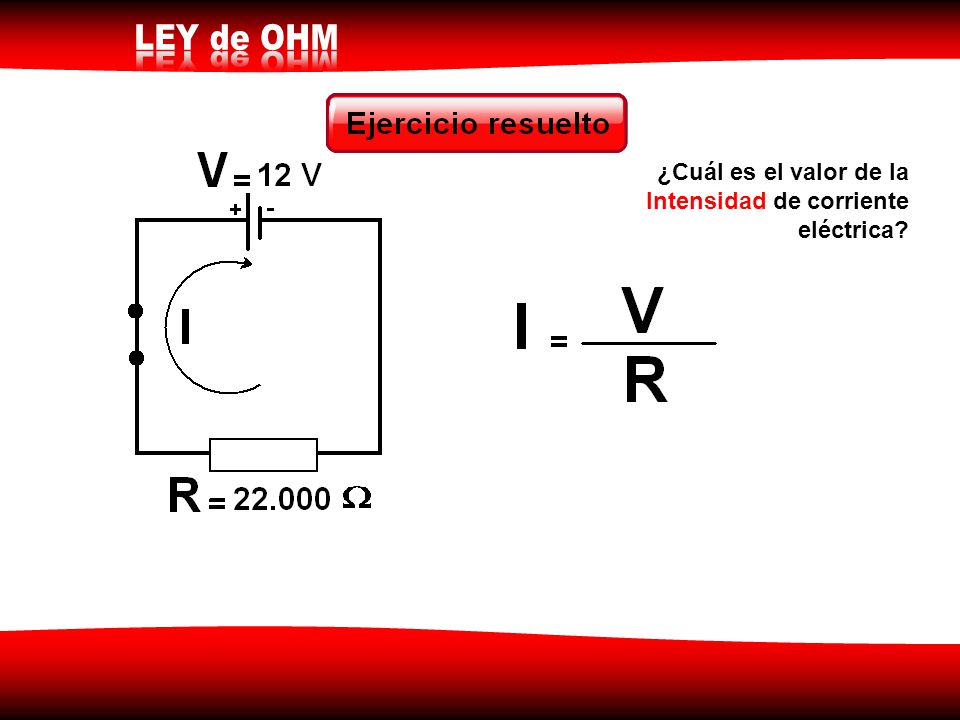

12 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

13 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

14 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

15 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

16 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

17 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

18 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

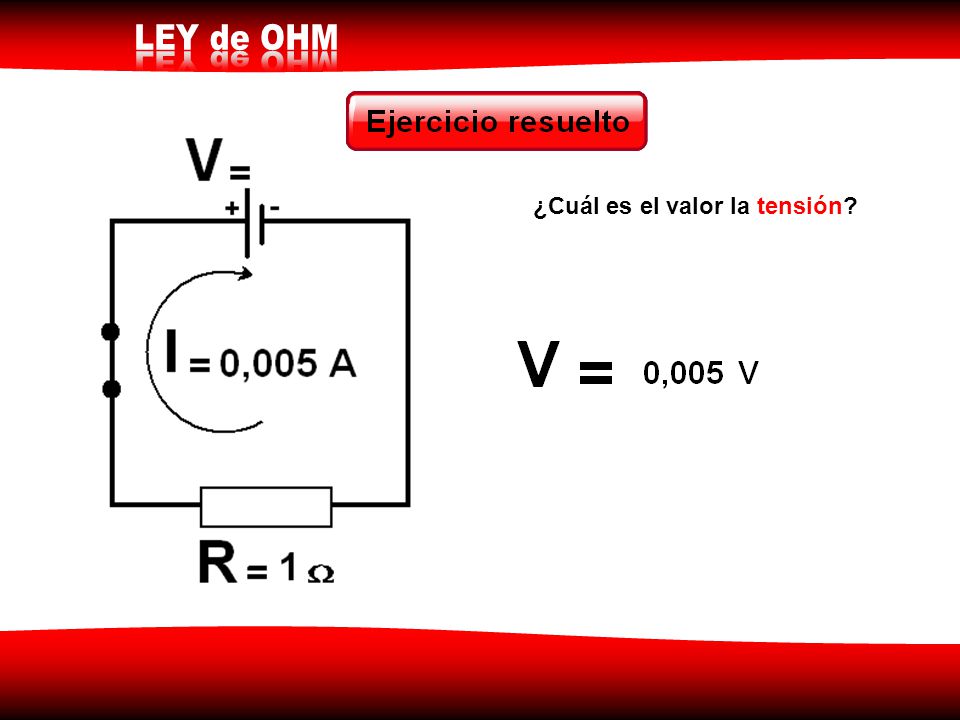

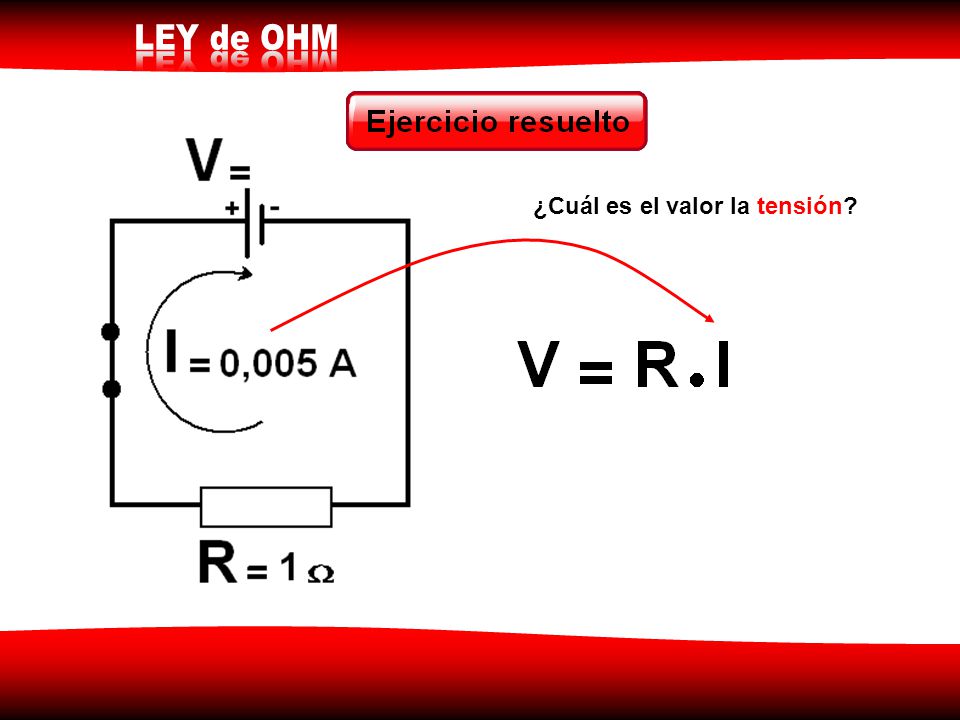

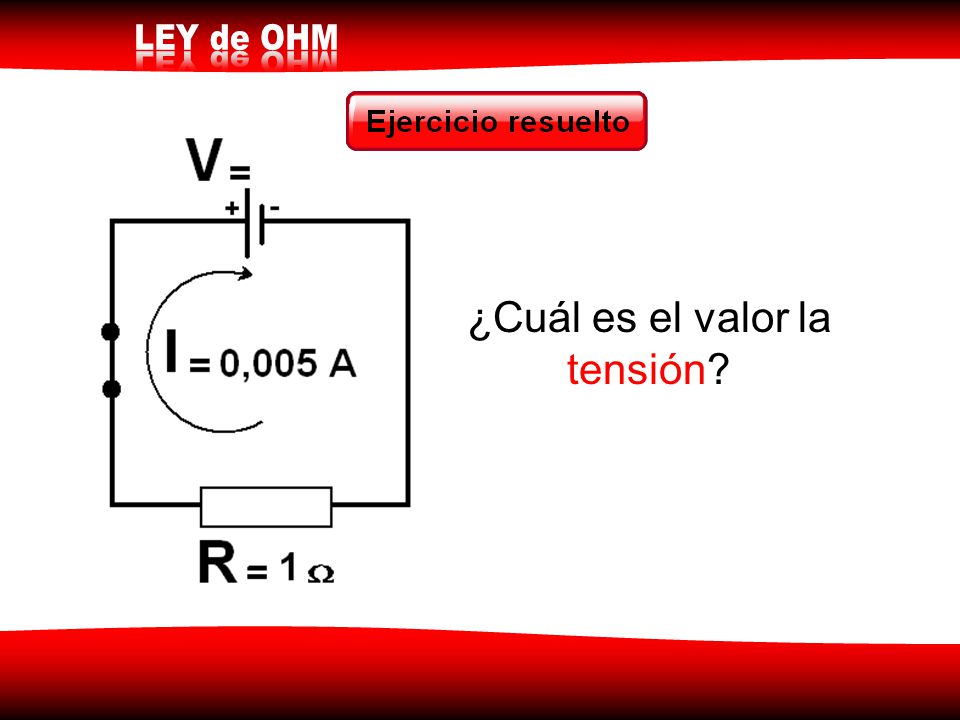

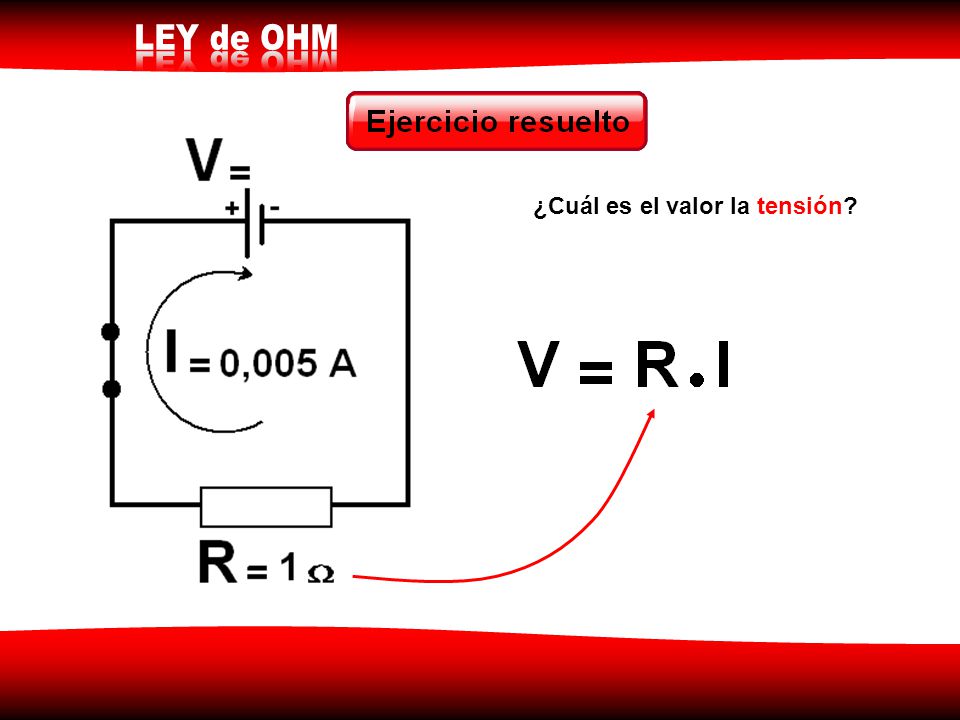

19 ¿Cuál es el valor la tensión?

20 ¿Cuál es el valor la tensión?

21 ¿Cuál es el valor la tensión?

22 ¿Cuál es el valor la tensión?

23 ¿Cuál es el valor la tensión?

24 ¿Cuál es el valor la tensión?

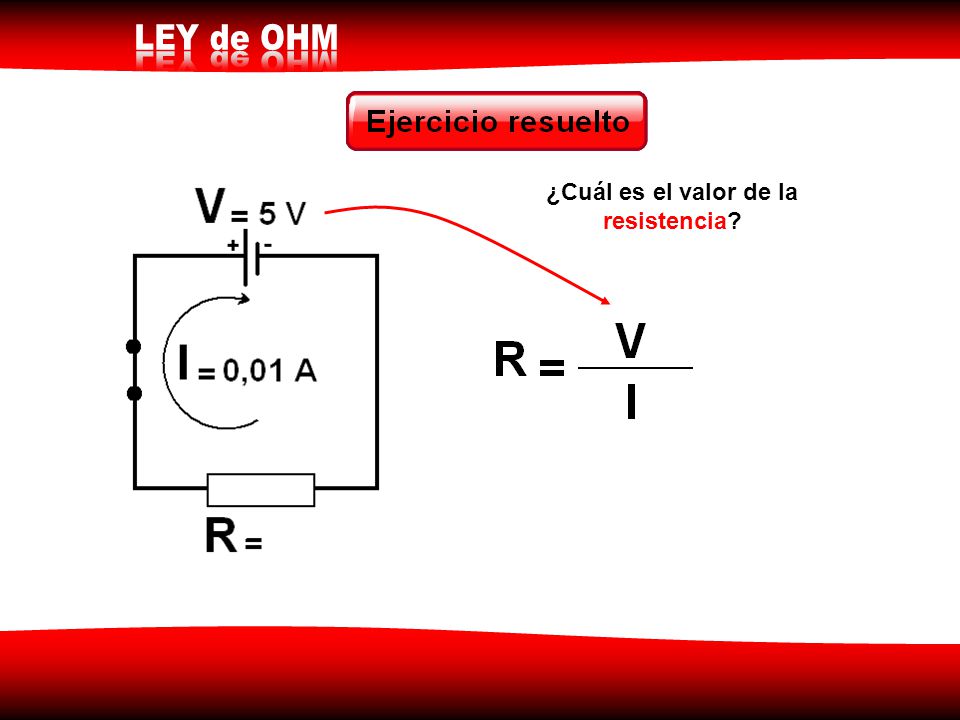

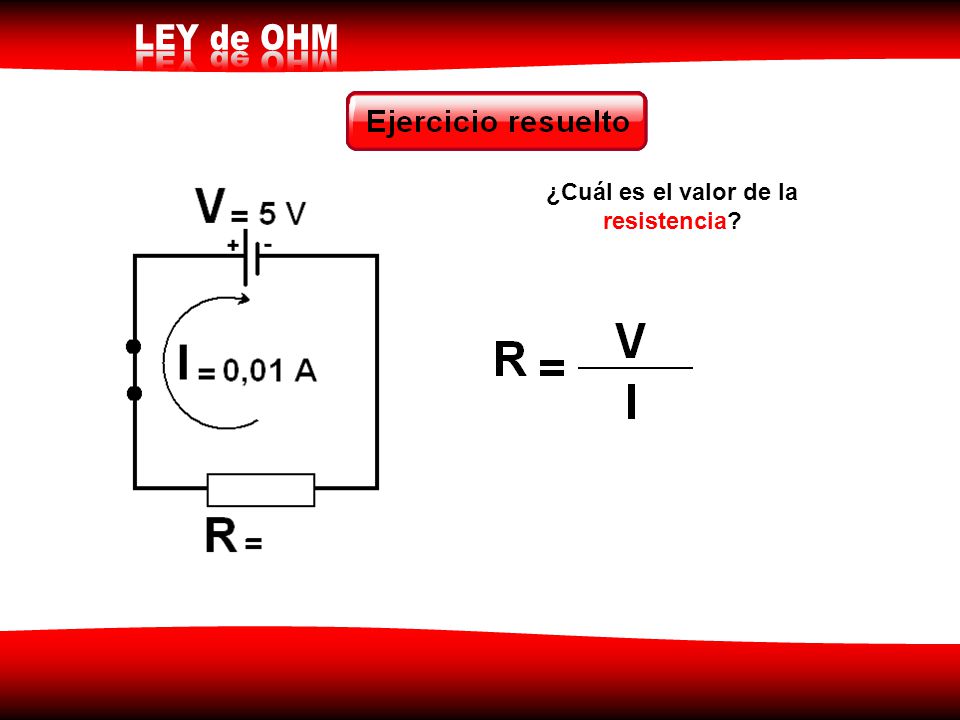

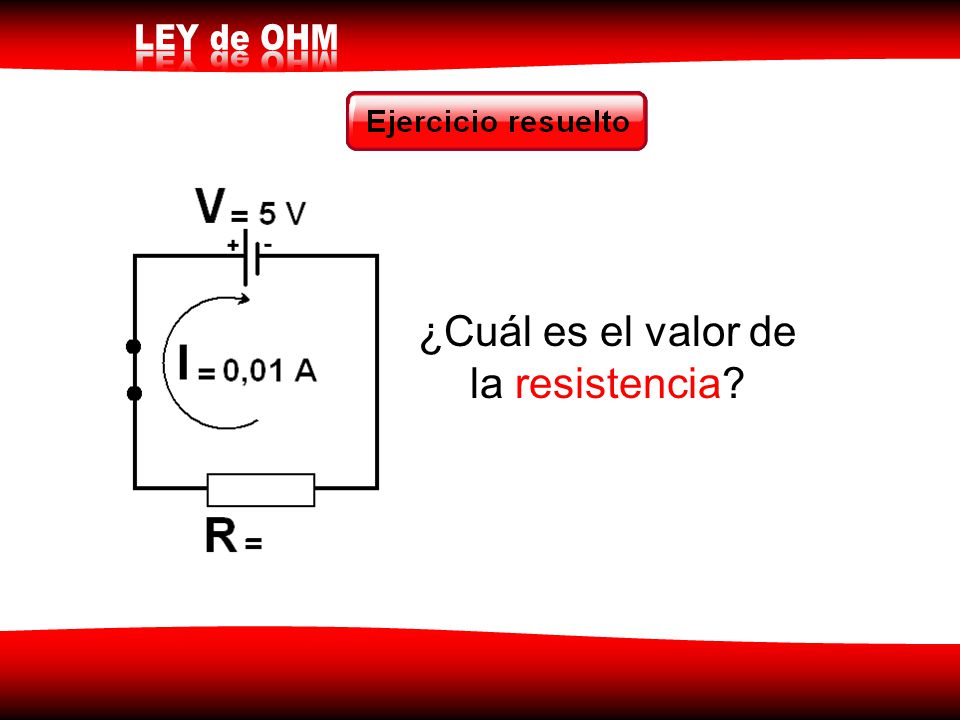

25 ¿Cuál es el valor de la resistencia?

26 ¿Cuál es el valor de la resistencia?

27 ¿Cuál es el valor de la resistencia?

28 ¿Cuál es el valor de la resistencia?

29 ¿Cuál es el valor de la resistencia?

30 ¿Cuál es el valor de la resistencia?

31 ¿Cuál es el valor de la resistencia?

32 Al combinar la Ley de Ohm con la de Watts se pueden conseguir Fórmulas para resolver mas ejercicios

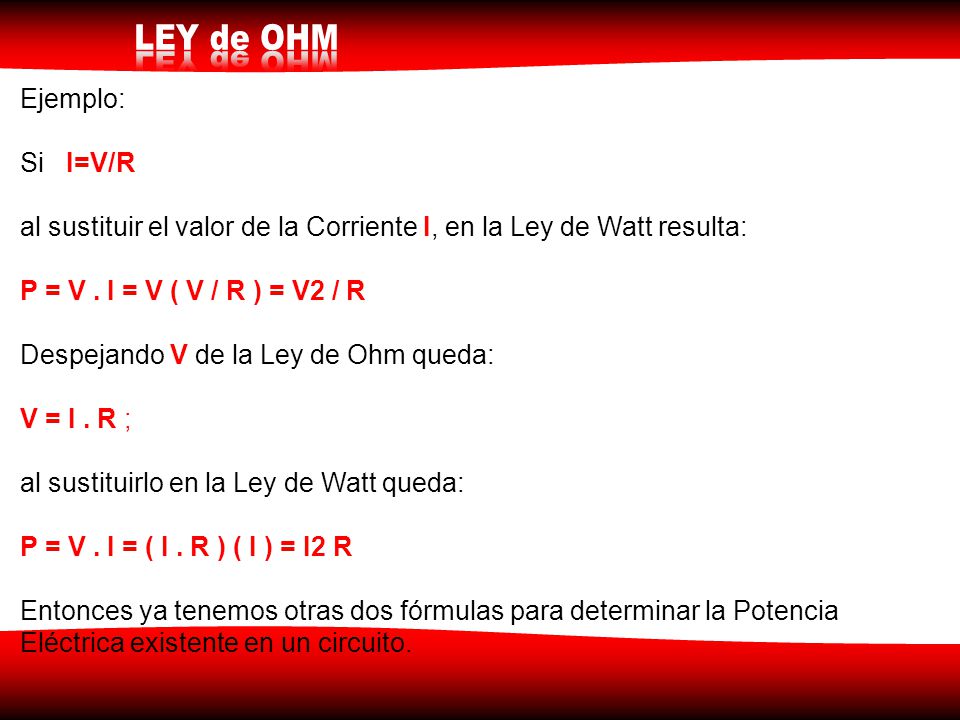

33 Ejemplo: Si I=V/R al sustituir el valor de la Corriente I, en la Ley de Watt resulta: P = V . I = V ( V / R ) = V2 / R Despejando V de la Ley de Ohm queda: V = I . R ; al sustituirlo en la Ley de Watt queda: P = V . I = ( I . R ) ( I ) = I2 R Entonces ya tenemos otras dos fórmulas para determinar la Potencia Eléctrica existente en un circuito.

34 Una cocina eléctrica tiene una resistencia de 8 Ohms y pasa una corriente por él de 12 Amp. ¿Cuál es el valor de Voltaje que lo alimenta? V = ( I ) ( R ) = (8)(12) = 96 Voltios. Y también… P = I2 R = (144) (8) = 1,152 Watts.

35 Problemas de la Ley de Ohm.
1.- Determinar la intensidad de la corriente eléctrica a través de una resistencia de 30 Ω al aplicarle una diferencia de potencial de 90 Volts. Datos Fórmula Sustitución. I =? I = V I = 90 V = 3 A R = 30 Ω R 30 Ω V = 90 V

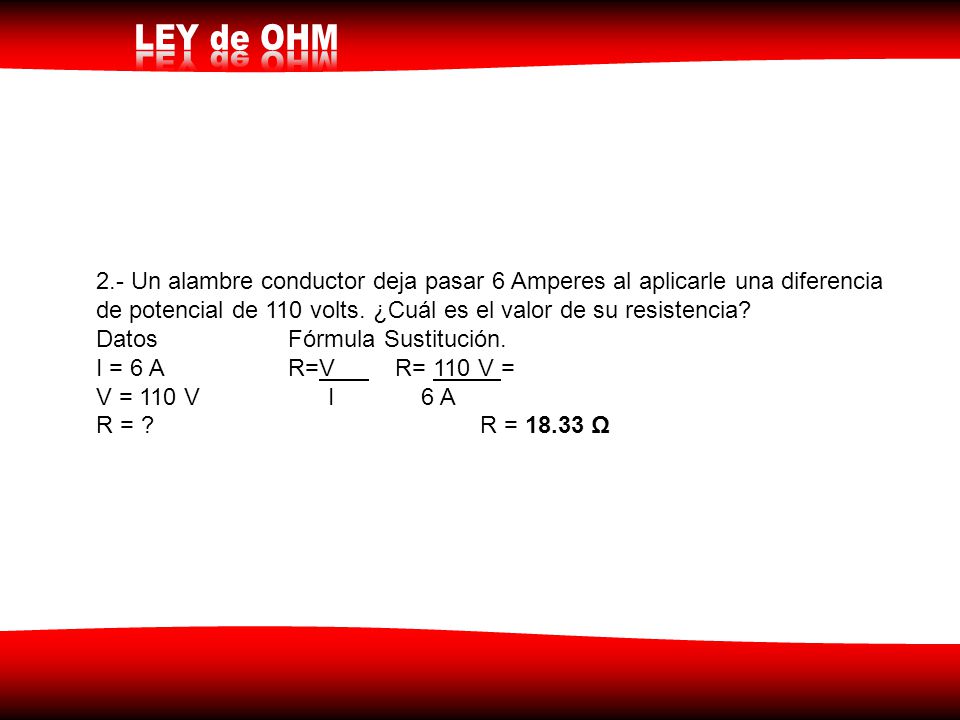

36 2.- Un alambre conductor deja pasar 6 Amperes al aplicarle una diferencia de potencial de 110 volts. ¿Cuál es el valor de su resistencia? Datos Fórmula Sustitución. I = 6 A R=V R= 110 V = V = 110 V I A R = ? R = Ω

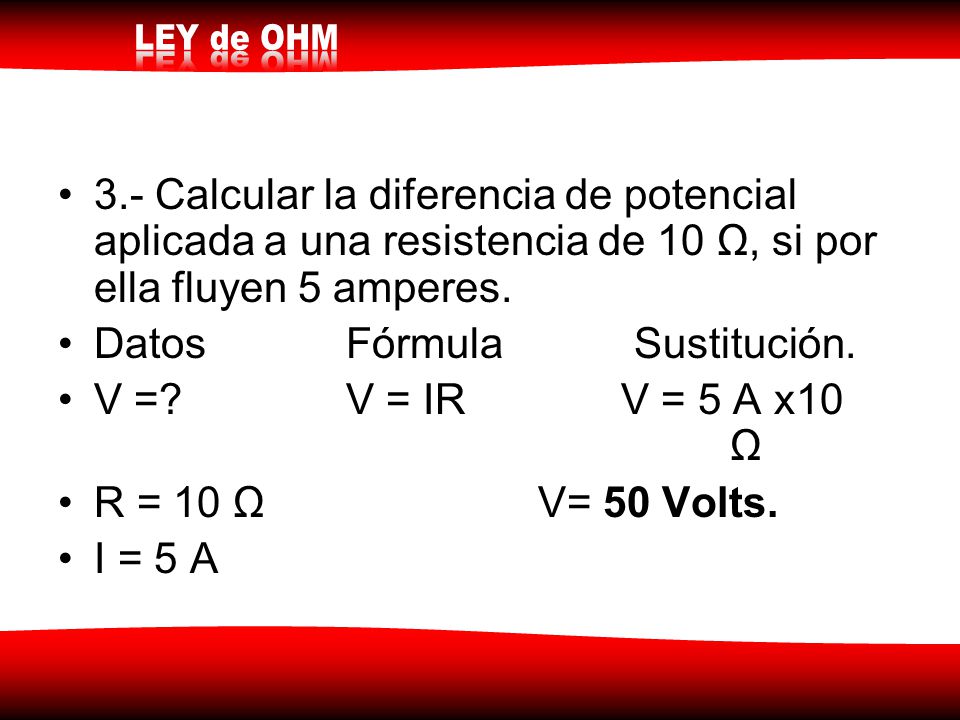

37 3.- Calcular la diferencia de potencial aplicada a una resistencia de 10 Ω, si por ella fluyen 5 amperes. Datos Fórmula Sustitución. V =? V = IR V = 5 A x Ω R = 10 Ω V= 50 Volts. I = 5 A

38 Datos Fórmula Sustitución R = 15 Ω I = V I= 120 V I = ¿ R 15 Ω

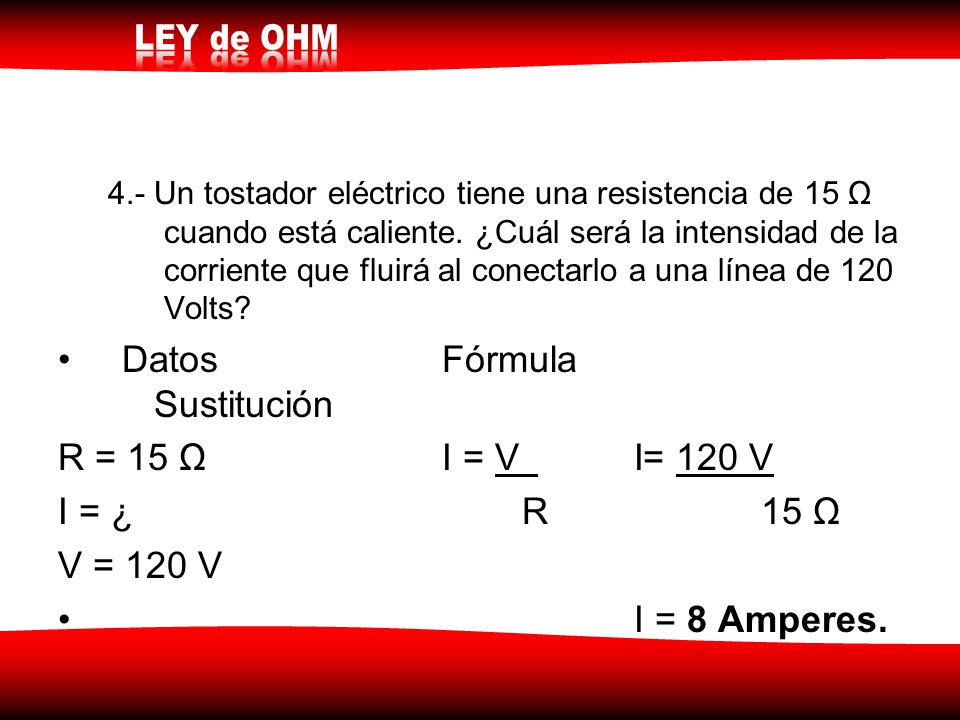

4.- Un tostador eléctrico tiene una resistencia de 15 Ω cuando está caliente. ¿Cuál será la intensidad de la corriente que fluirá al conectarlo a una línea de 120 Volts? Datos Fórmula Sustitución R = 15 Ω I = V I= 120 V I = ¿ R Ω V = 120 V I = 8 Amperes.

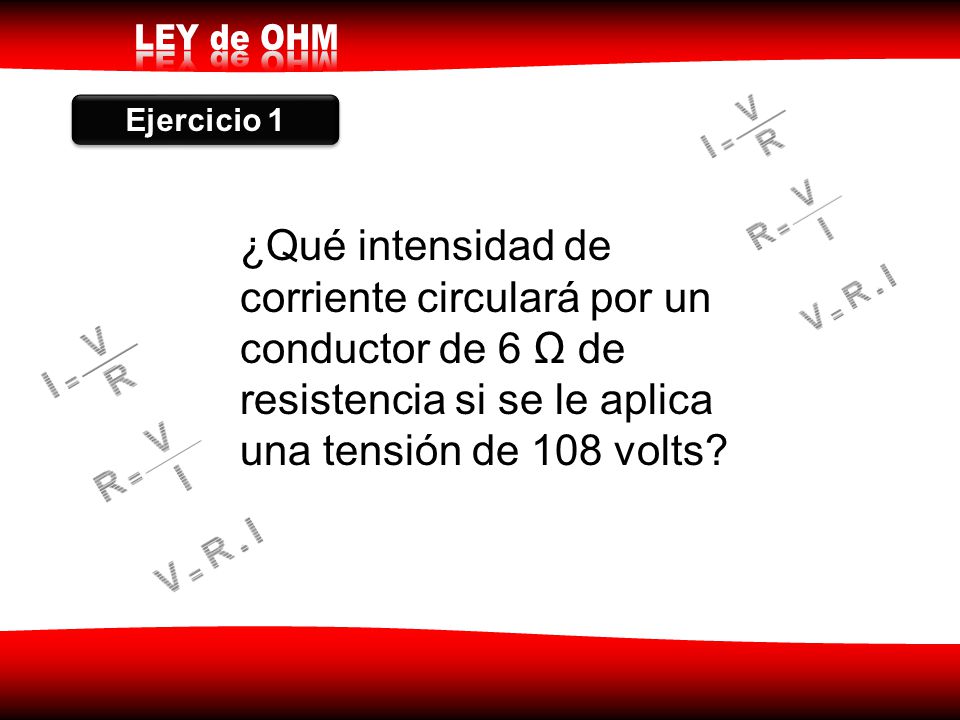

39 Ejercicio 1 ¿Qué intensidad de corriente circulará por un conductor de 6 Ω de resistencia si se le aplica una tensión de 108 volts?

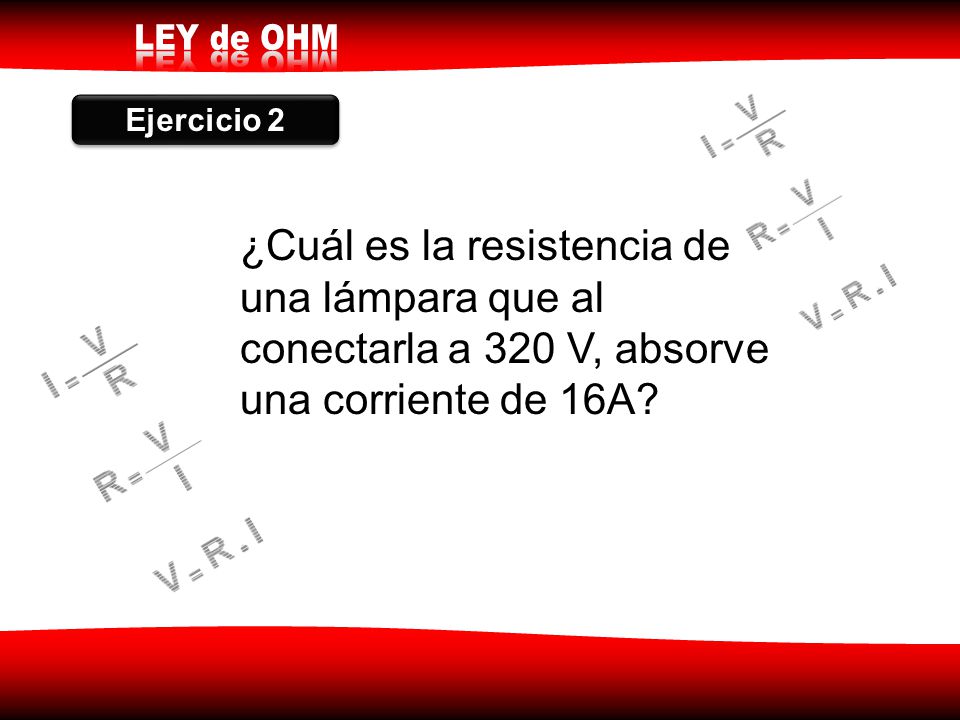

40 Ejercicio 2 ¿Cuál es la resistencia de una lámpara que al conectarla a 320 V, absorve una corriente de 16A?

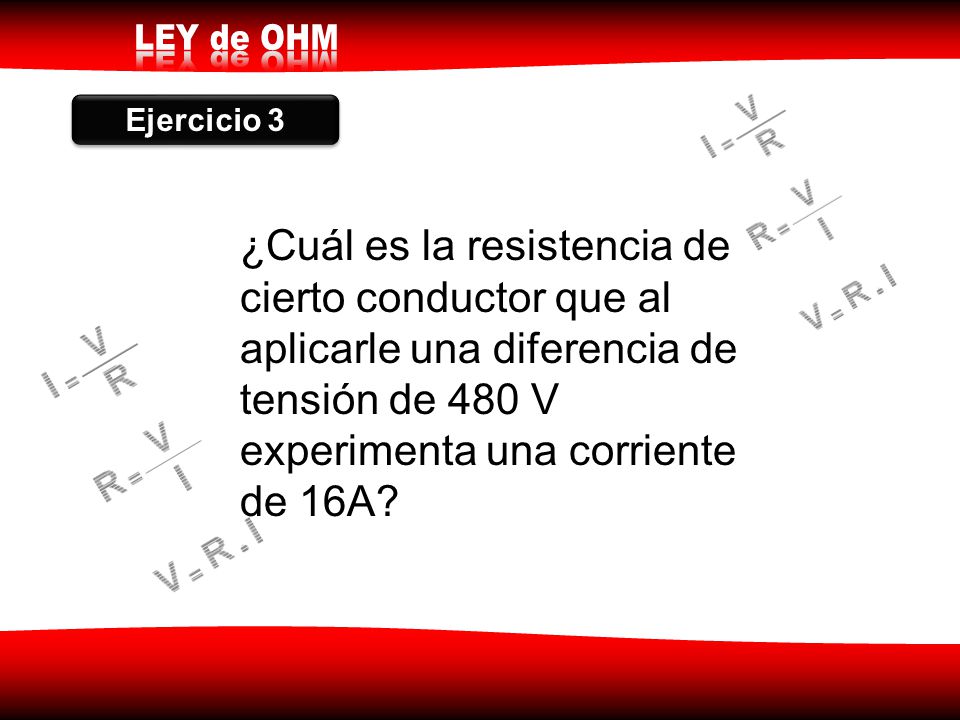

41 Ejercicio 3 ¿Cuál es la resistencia de cierto conductor que al aplicarle una diferencia de tensión de 480 V experimenta una corriente de 16A?

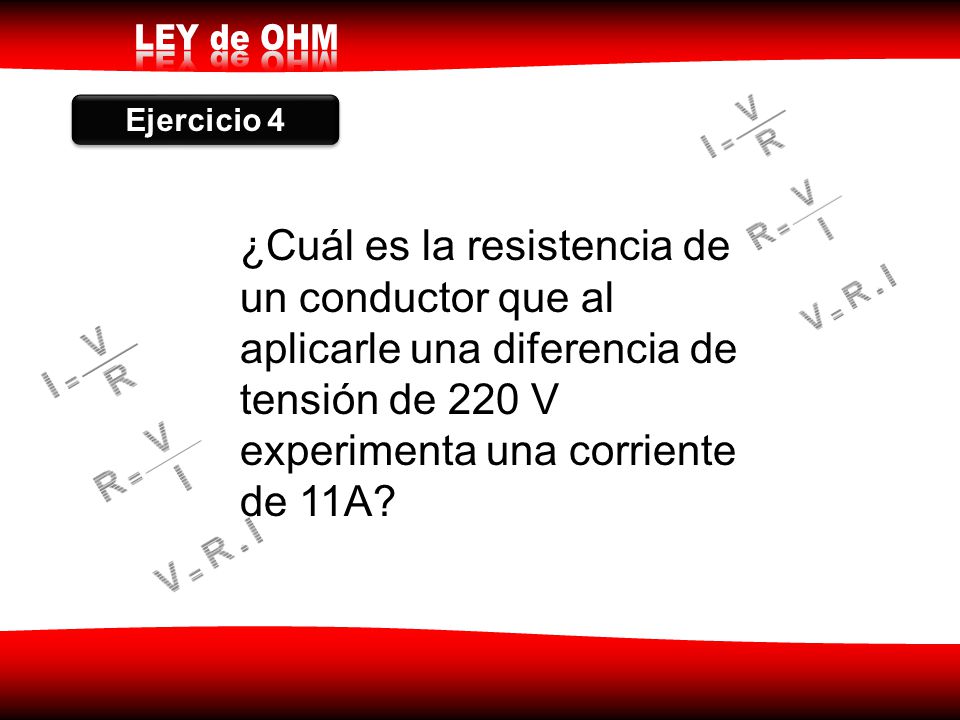

42 Ejercicio 4 ¿Cuál es la resistencia de un conductor que al aplicarle una diferencia de tensión de 220 V experimenta una corriente de 11A?

43 Ejercicio 5 ¿Qué intensidad de corriente circulará por una resistencia de 4Ω si se le aplica una tensión de 80 volts.

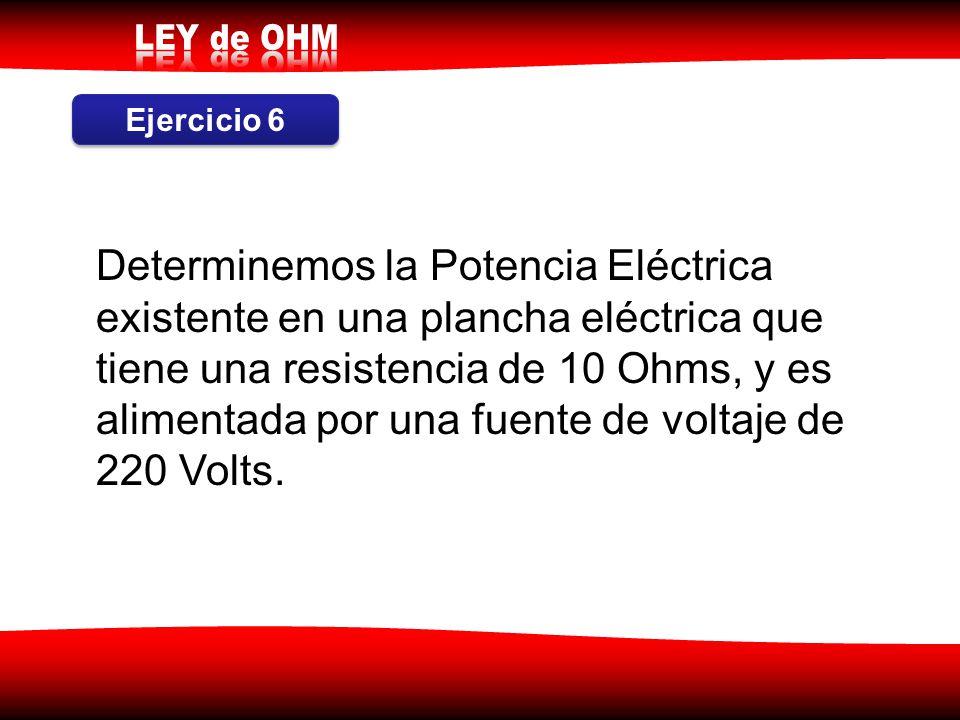

44 Ejercicio 6 Determinemos la Potencia Eléctrica existente en una plancha eléctrica que tiene una resistencia de 10 Ohms, y es alimentada por una fuente de voltaje de 220 Volts.

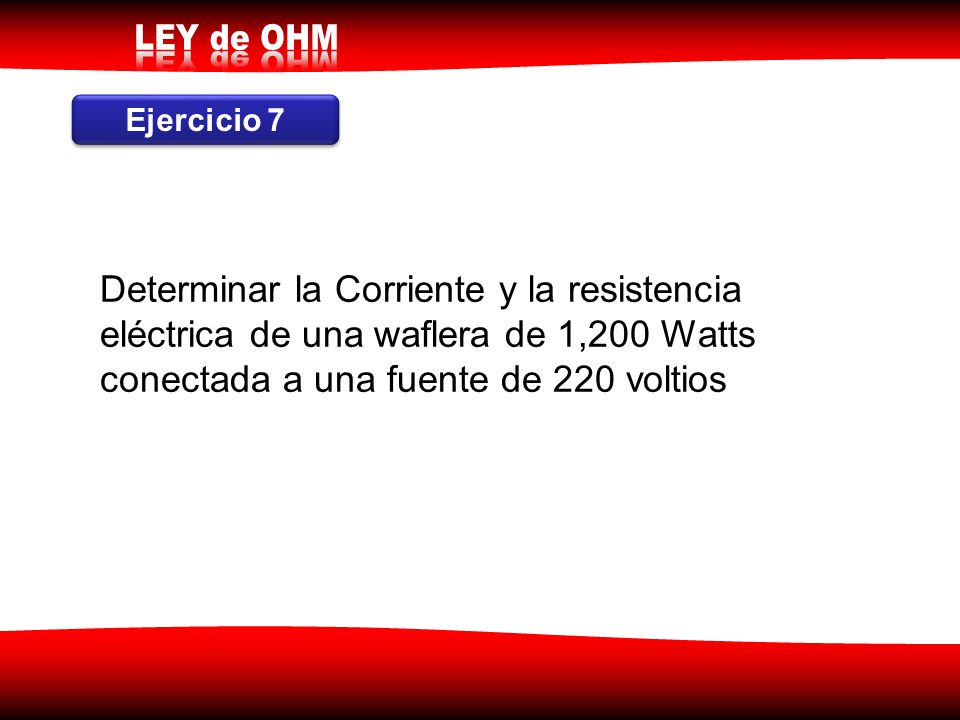

45 Ejercicio 7 Determinar la Corriente y la resistencia eléctrica de una waflera de 1,200 Watts conectada a una fuente de 220 voltios

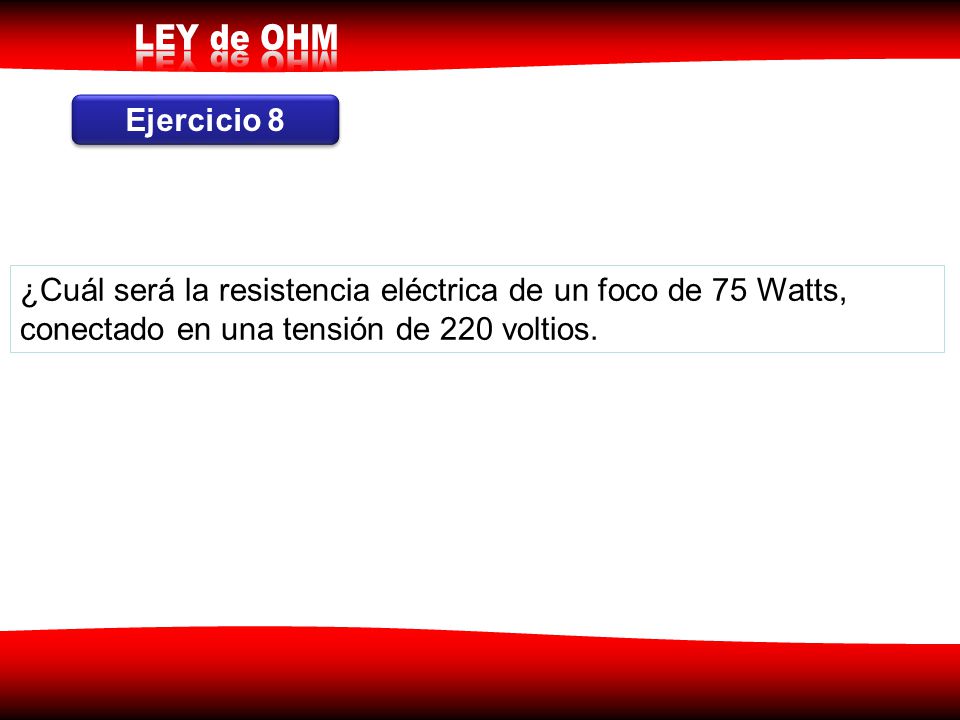

46 Ejercicio 8 ¿Cuál será la resistencia eléctrica de un foco de 75 Watts, conectado en una tensión de 220 voltios.
