1 Fluidos Hidraulicos

2 Aceites Hidraulicos Cumplen dos requisitos en las maquinas
Transmite energia Lubrican los aparatos hidraulicos Otras misiones del aceite hidraulico son: Proteccion contra la oxidacion y corrosion No hacer espuma Separar el agua del aceite Conservar su viscosidad dentro de un margen de temperatura

3 Seleccion de un aceite hidraulico
Se basa en: Tipo de circuito Temperatura ambiente Presion de trabajo Temperatura de trabajo Tipo de bomba

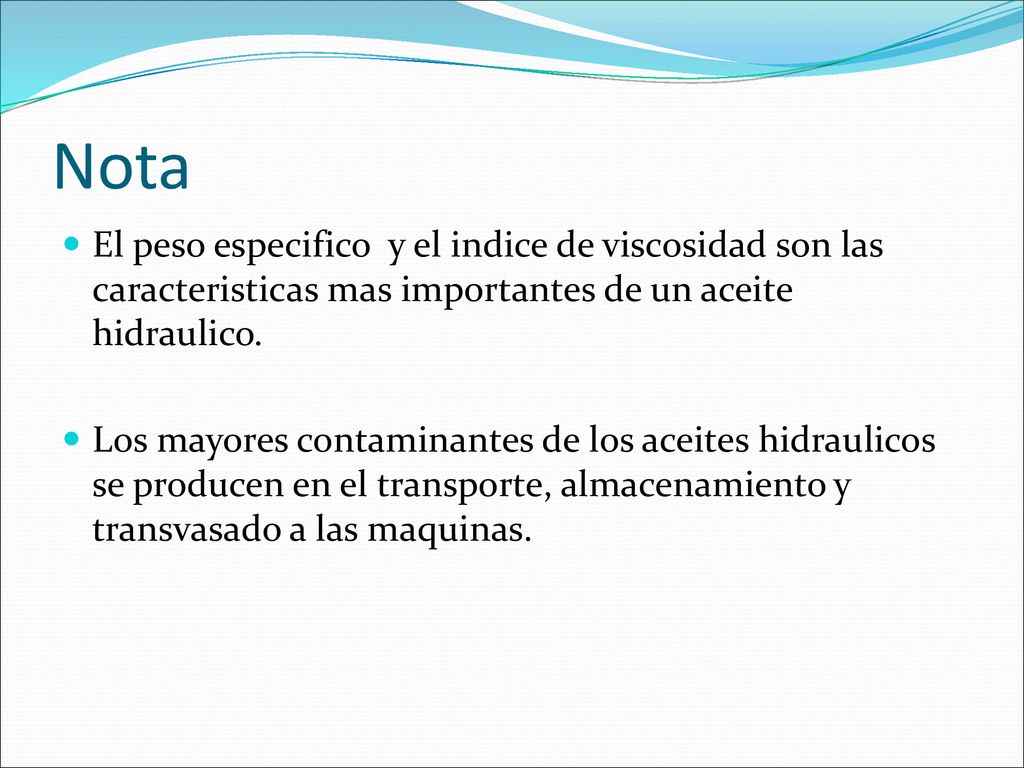

4 Nota El peso especifico y el indice de viscosidad son las caracteristicas mas importantes de un aceite hidraulico. Los mayores contaminantes de los aceites hidraulicos se producen en el transporte, almacenamiento y transvasado a las maquinas.

5 Bombas Hidraulicas

6 Definicion Bomba Hidraulica
Mecanismo capaz de convertir energia mecanica en hidraulica

7 Mision Mover el fluido Obligarle a trabajar
Todas las bombas desplazan liquidos, que puede ser caudal fijo o variable

8 Caracteristicas de bombas
Bombas de Caudal Fijo Engranaje Paletas Tornillos sin fin

9 Bombas de flujo variable
Paletas sin equilibrar Pistones

10 Bombas de engranaje Externo

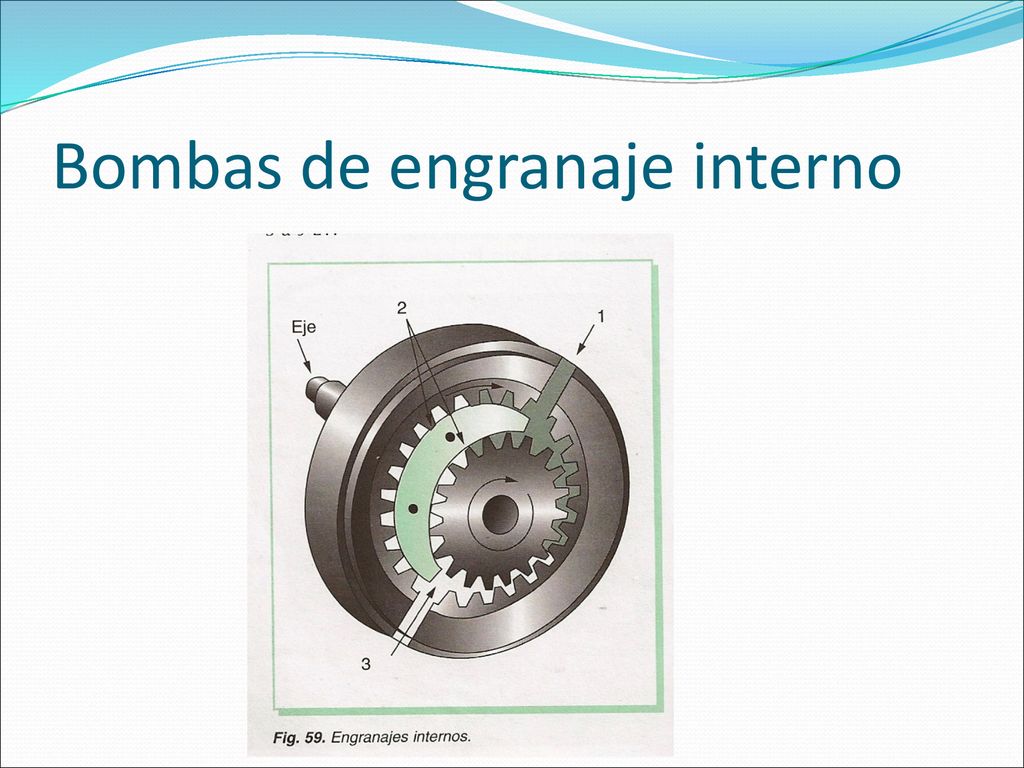

11 Bombas de engranaje interno

12 Bombas de paletas equilibradas

13 Mantenimiento de bomba de paletas equilibradas

14 Bombas de paletas sin equilibrar

15 Bombas de Pistones

16 Bomba de leva giratoria

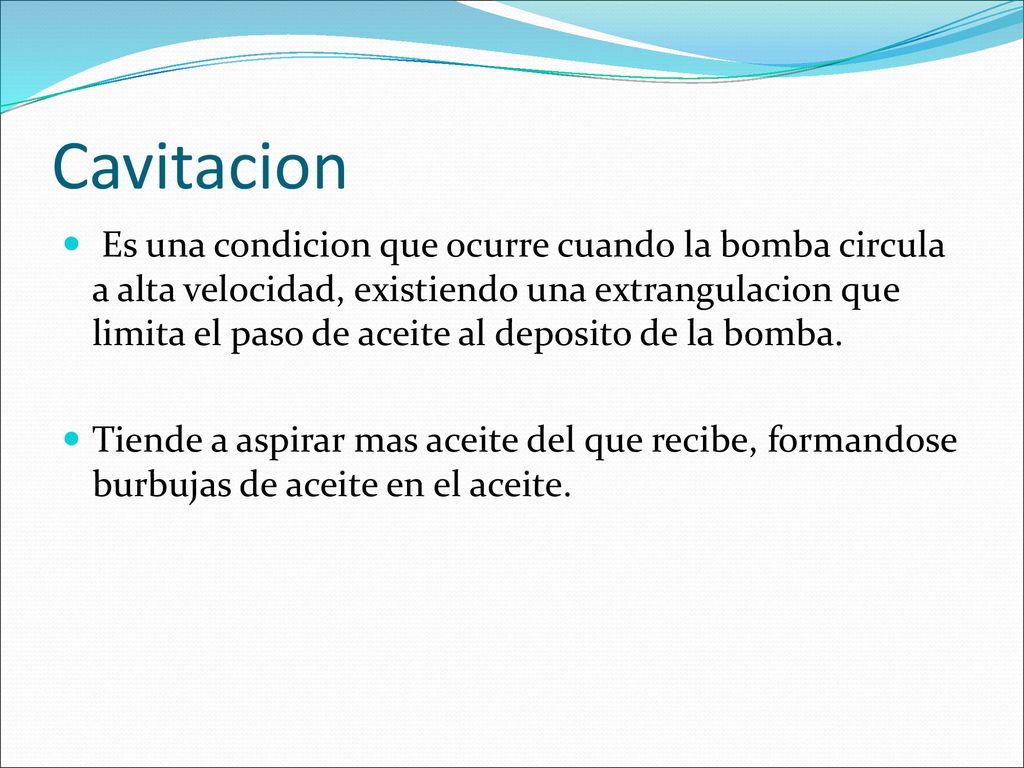

17 Cavitacion Es una condicion que ocurre cuando la bomba circula a alta velocidad, existiendo una extrangulacion que limita el paso de aceite al deposito de la bomba. Tiende a aspirar mas aceite del que recibe, formandose burbujas de aceite en el aceite.

18 Rendimiento de la bomba
Rendimiento Volumetrico Rendimiento Mecanico Rendimiento Total

19 Caracteristicas de las bombas Hidraulicas
Economicas Precio Tamano Tecnicas Caudal Presion Rpm Rendimiento

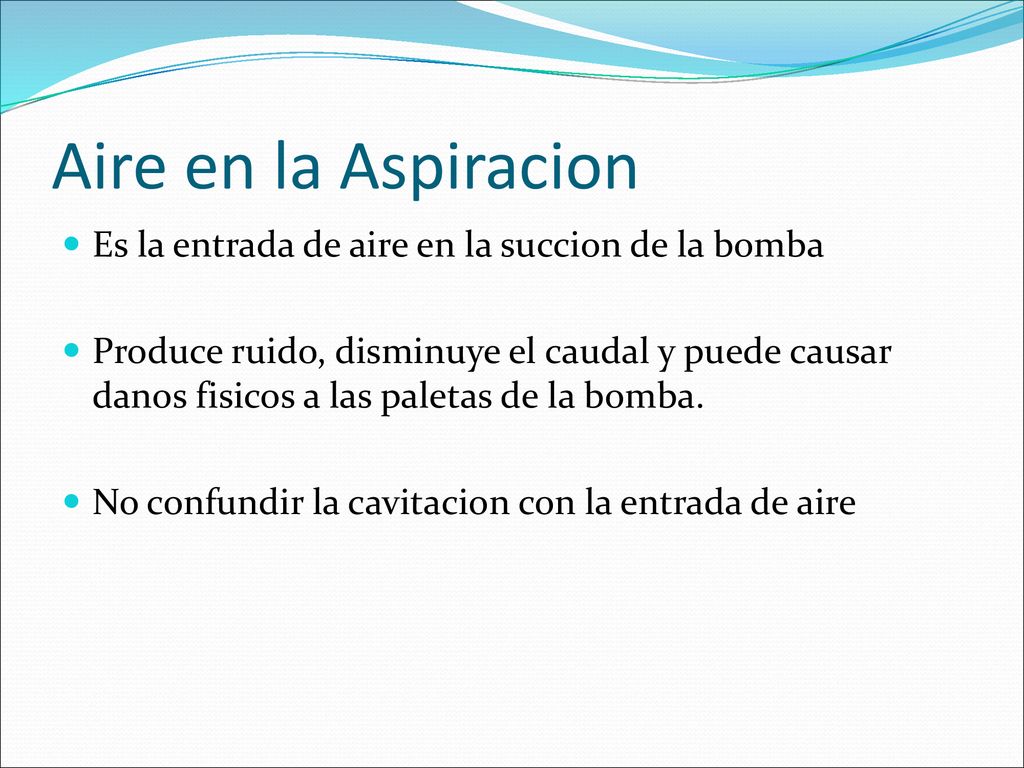

20 Aire en la Aspiracion Es la entrada de aire en la succion de la bomba
Produce ruido, disminuye el caudal y puede causar danos fisicos a las paletas de la bomba. No confundir la cavitacion con la entrada de aire

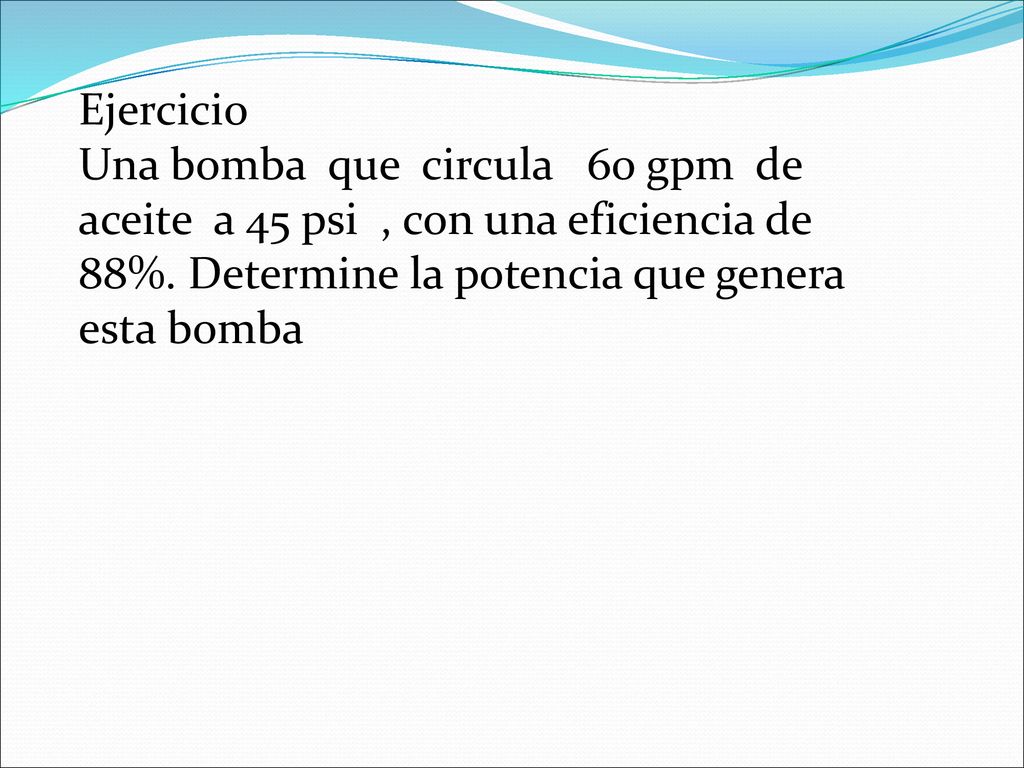

21 Ejercicio Una bomba que circula 60 gpm de aceite a 45 psi , con una eficiencia de 88%. Determine la potencia que genera esta bomba
