Fuentes de poder. Tipos y Formatos de Fuentes de poder.

Presentación del tema: "Fuentes de poder. Tipos y Formatos de Fuentes de poder."— Transcripción de la presentación:

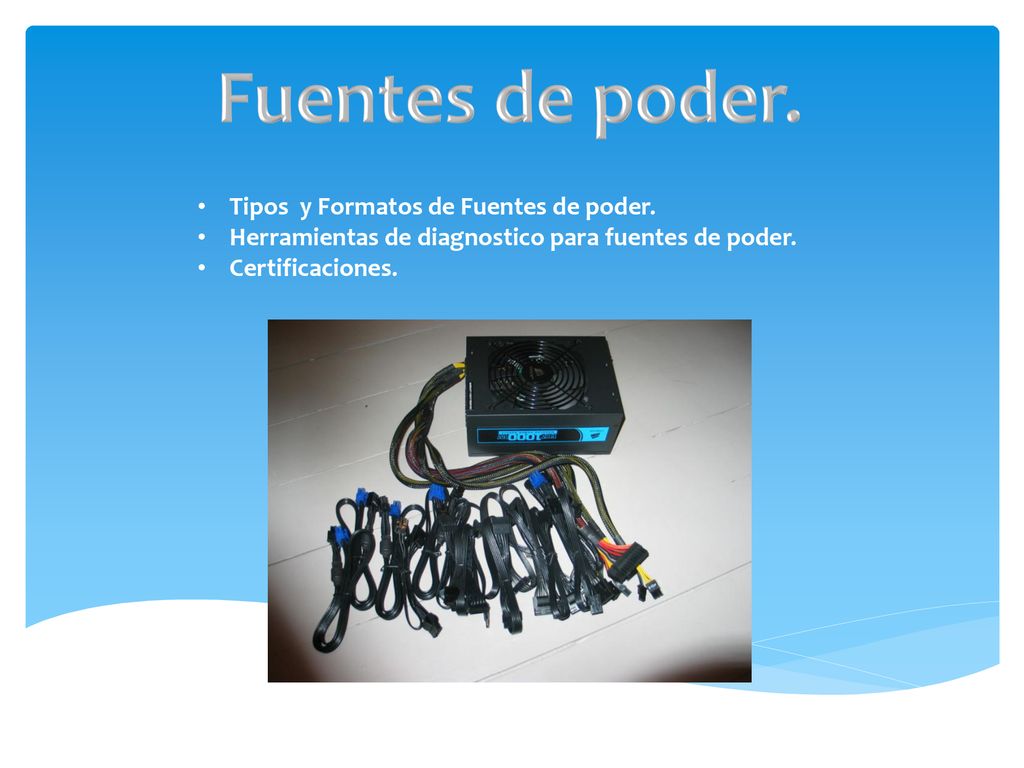

1 Fuentes de poder. Tipos y Formatos de Fuentes de poder.
Herramientas de diagnostico para fuentes de poder. Certificaciones.

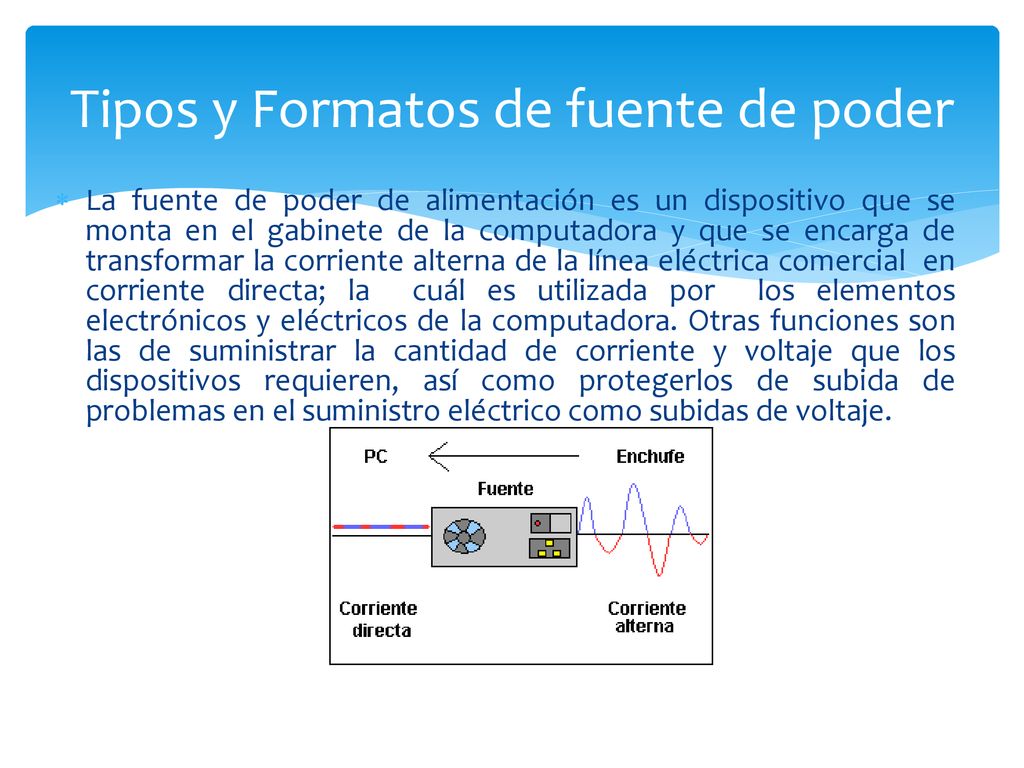

2 Tipos y Formatos de fuente de poder
La fuente de poder de alimentación es un dispositivo que se monta en el gabinete de la computadora y que se encarga de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren, así como protegerlos de subida de problemas en el suministro eléctrico como subidas de voltaje.

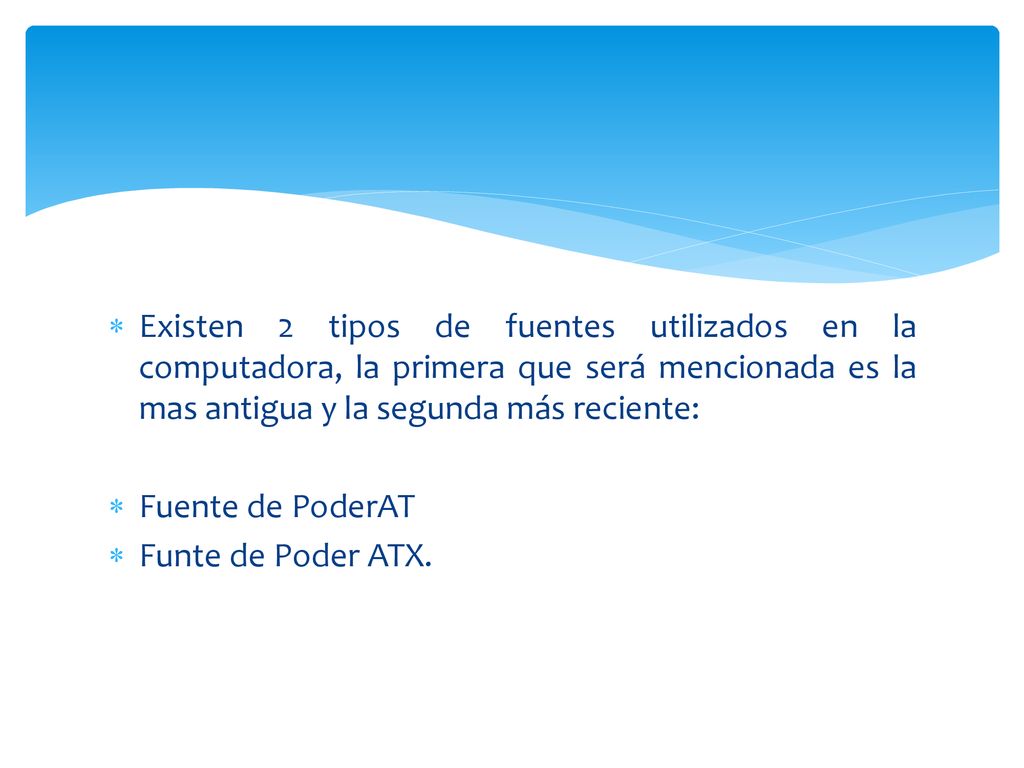

3 Existen 2 tipos de fuentes utilizados en la computadora, la primera que será mencionada es la mas antigua y la segunda más reciente: Fuente de PoderAT Funte de Poder ATX.

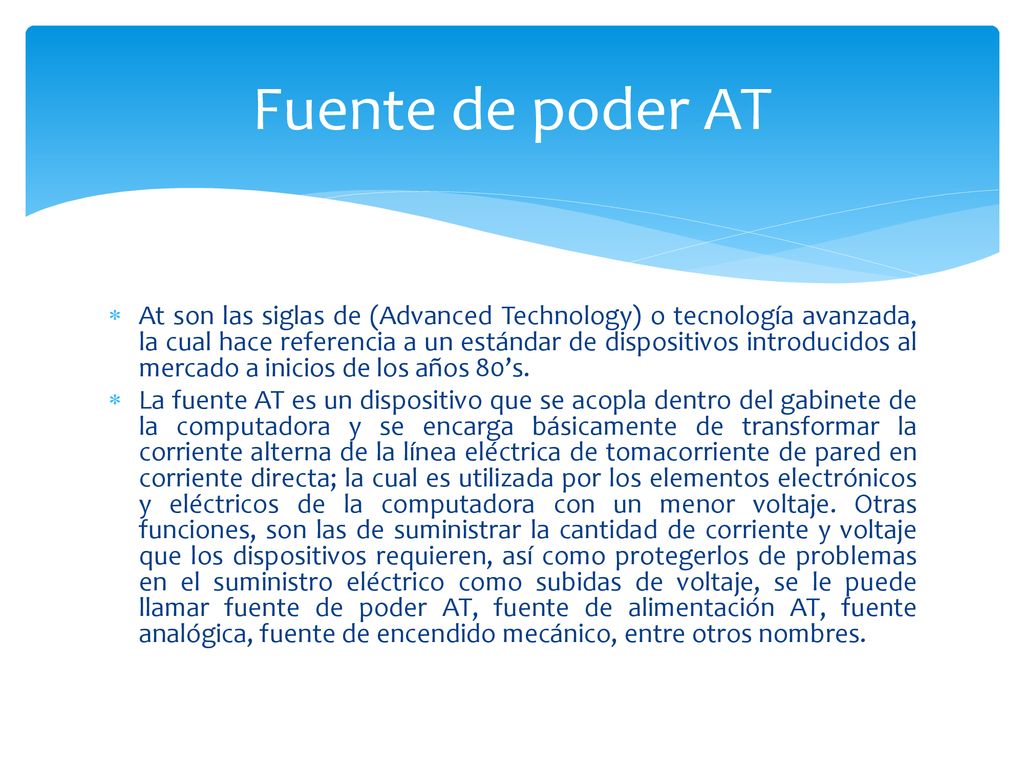

4 Fuente de poder AT At son las siglas de (Advanced Technology) o tecnología avanzada, la cual hace referencia a un estándar de dispositivos introducidos al mercado a inicios de los años 80’s. La fuente AT es un dispositivo que se acopla dentro del gabinete de la computadora y se encarga básicamente de transformar la corriente alterna de la línea eléctrica de tomacorriente de pared en corriente directa; la cual es utilizada por los elementos electrónicos y eléctricos de la computadora con un menor voltaje. Otras funciones, son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren, así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje, se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico, entre otros nombres.

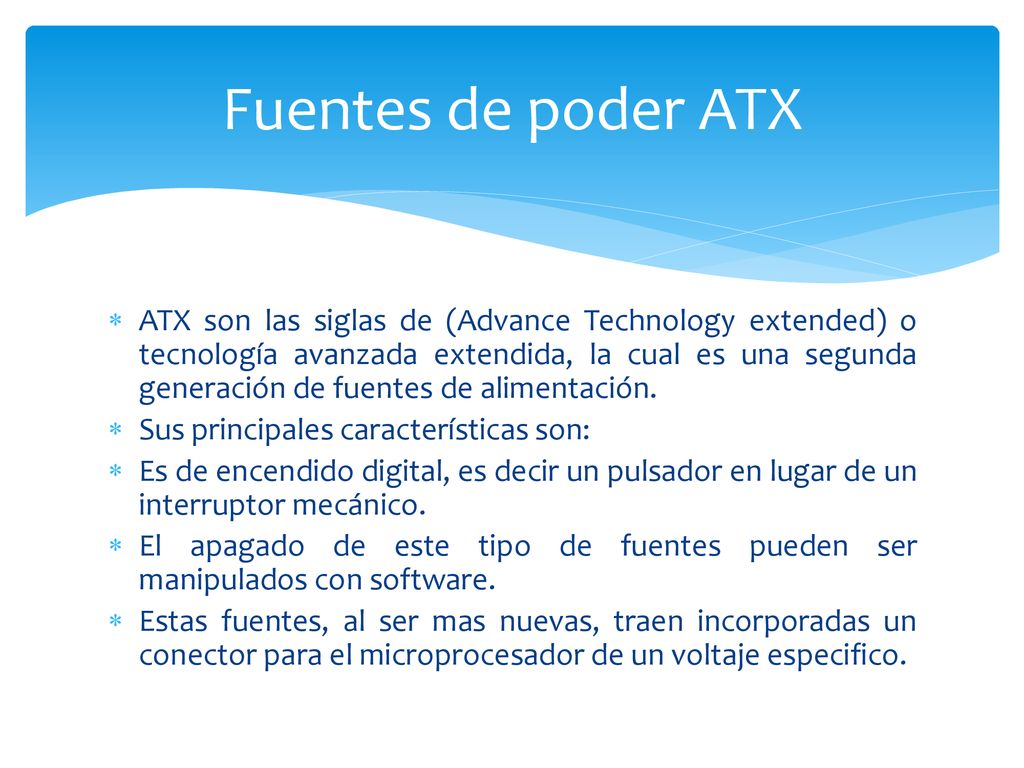

5 Fuentes de poder ATX ATX son las siglas de (Advance Technology extended) o tecnología avanzada extendida, la cual es una segunda generación de fuentes de alimentación. Sus principales características son: Es de encendido digital, es decir un pulsador en lugar de un interruptor mecánico. El apagado de este tipo de fuentes pueden ser manipulados con software. Estas fuentes, al ser mas nuevas, traen incorporadas un conector para el microprocesador de un voltaje especifico.

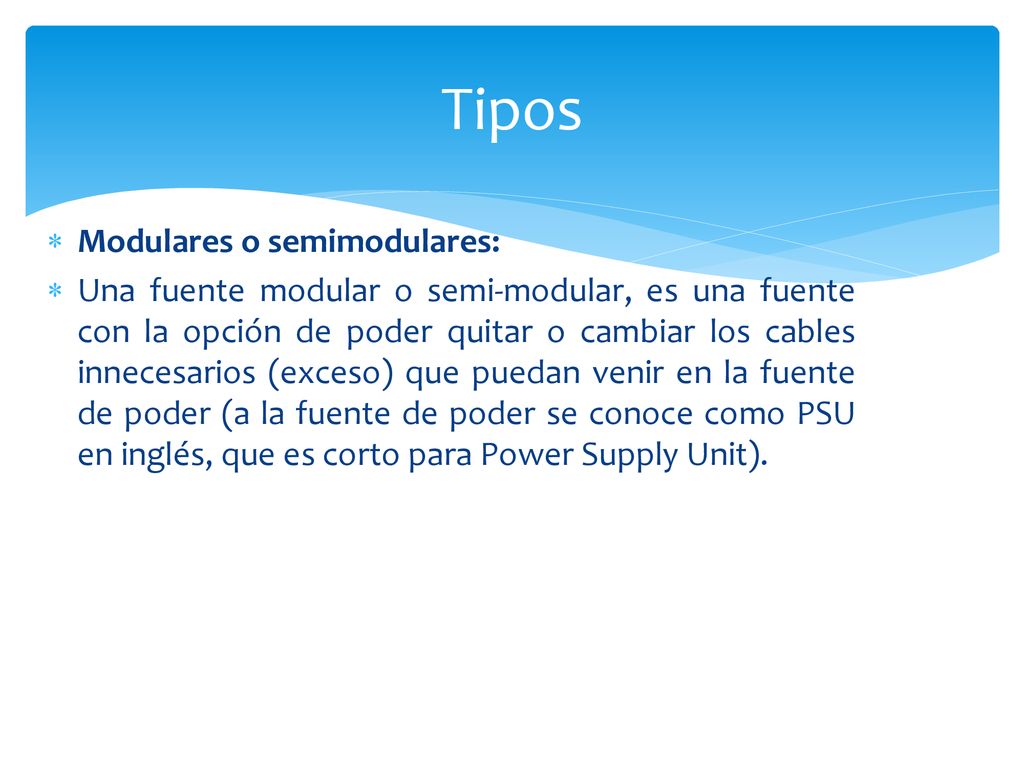

6 Tipos Modulares o semimodulares:
Una fuente modular o semi-modular, es una fuente con la opción de poder quitar o cambiar los cables innecesarios (exceso) que puedan venir en la fuente de poder (a la fuente de poder se conoce como PSU en inglés, que es corto para Power Supply Unit).

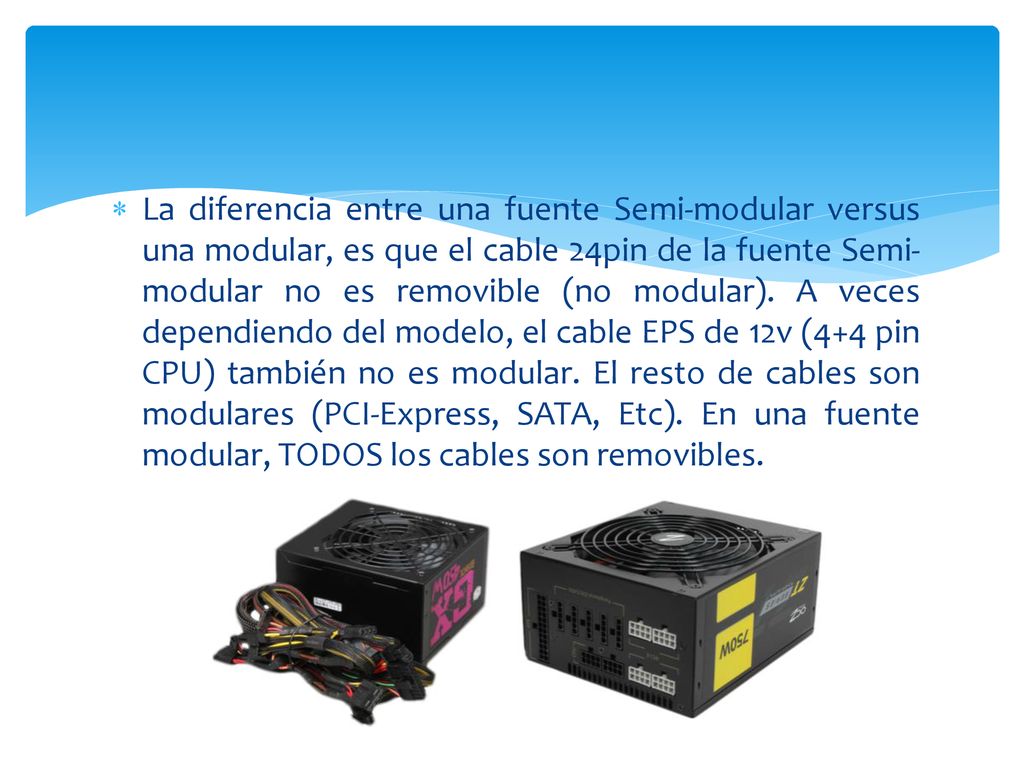

7 La diferencia entre una fuente Semi-modular versus una modular, es que el cable 24pin de la fuente Semi-modular no es removible (no modular). A veces dependiendo del modelo, el cable EPS de 12v (4+4 pin CPU) también no es modular. El resto de cables son modulares (PCI-Express, SATA, Etc). En una fuente modular, TODOS los cables son removibles.

8 Diagnosticas una fuente de poder.
Una de las pruebas mas usadas es la probar con un Tester los voltajes de una fuente esto se logra de la siguiente forma:

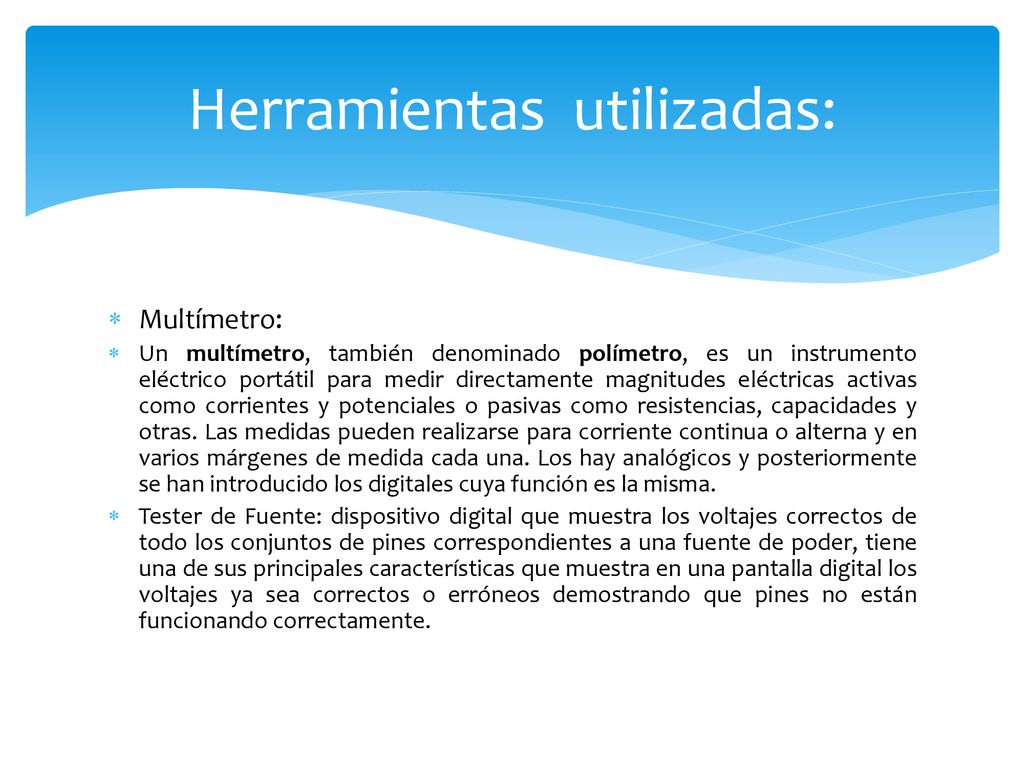

9 Herramientas utilizadas:

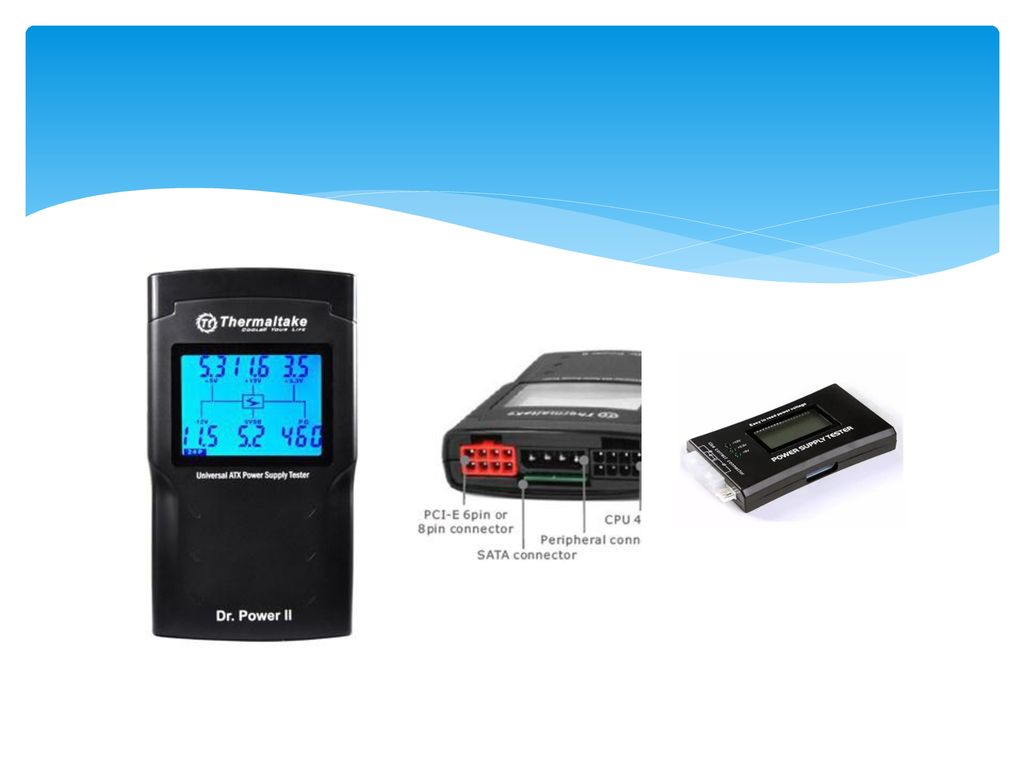

Multímetro: Un multímetro, también denominado polímetro, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma. Tester de Fuente: dispositivo digital que muestra los voltajes correctos de todo los conjuntos de pines correspondientes a una fuente de poder, tiene una de sus principales características que muestra en una pantalla digital los voltajes ya sea correctos o erróneos demostrando que pines no están funcionando correctamente.

10

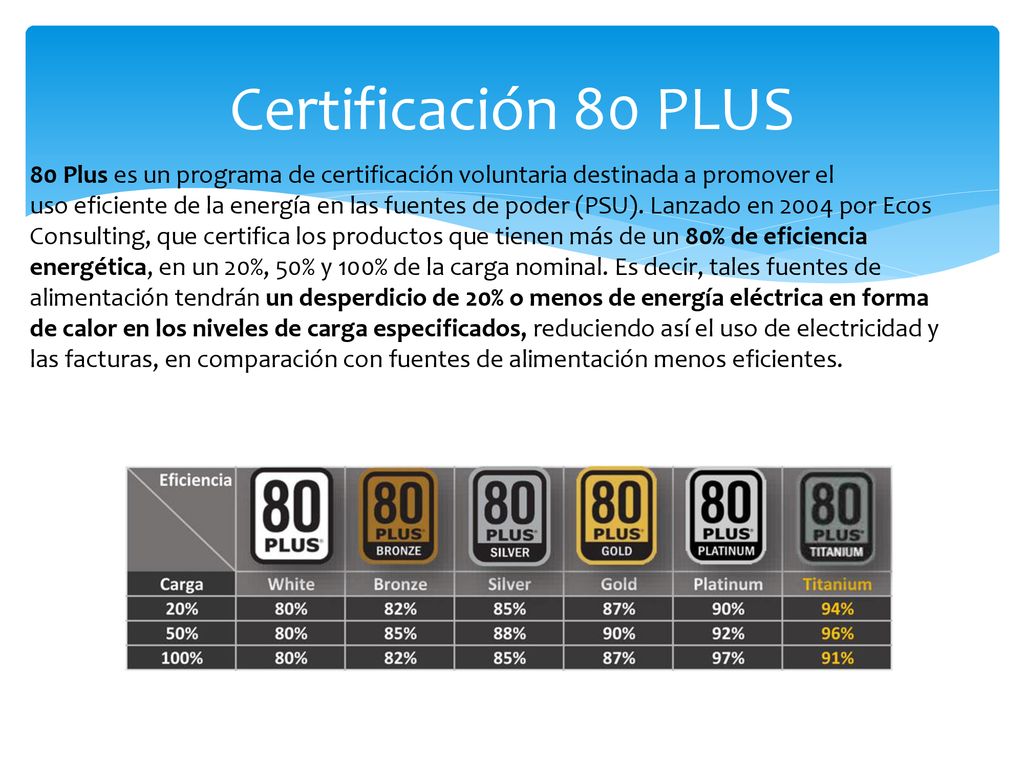

11 Certificación 80 PLUS 80 Plus es un programa de certificación voluntaria destinada a promover el uso eficiente de la energía en las fuentes de poder (PSU). Lanzado en 2004 por Ecos Consulting, que certifica los productos que tienen más de un 80% de eficiencia energética, en un 20%, 50% y 100% de la carga nominal. Es decir, tales fuentes de alimentación tendrán un desperdicio de 20% o menos de energía eléctrica en forma de calor en los niveles de carga especificados, reduciendo así el uso de electricidad y las facturas, en comparación con fuentes de alimentación menos eficientes.
