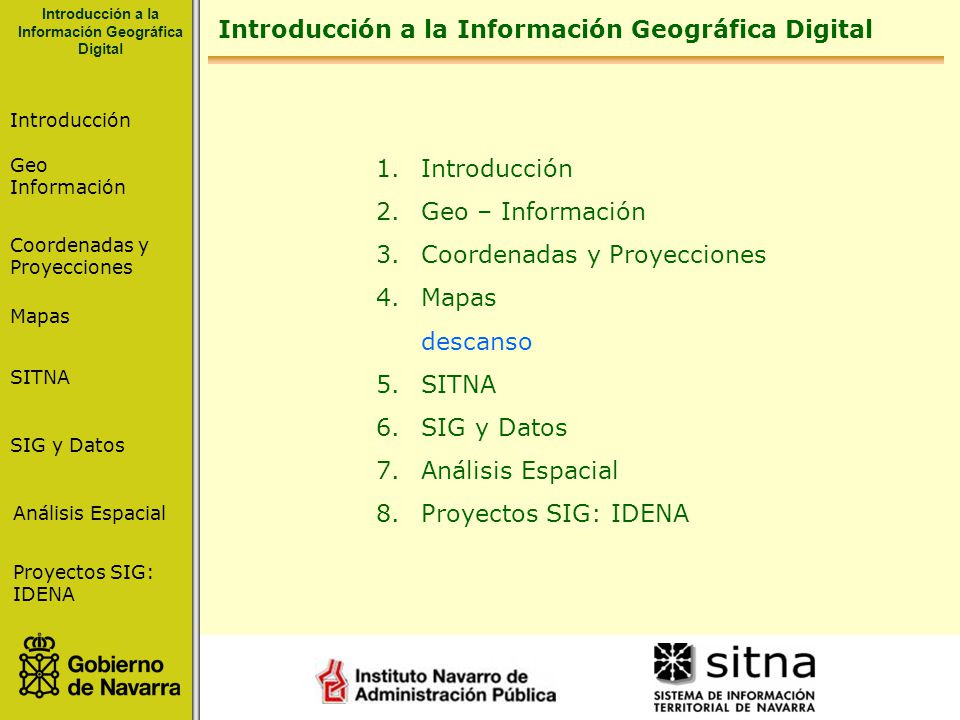

1 1. Introducción 2. Geo – Información 3. Coordenadas y Proyecciones 4. Mapas descanso 5. SITNA 6. SIG y Datos 7. Análisis Espacial 8. Proyectos SIG: IDENA Introducción a la Información Geográfica Digital SITNA Mapas Introducción Geo Información Coordenadas y Proyecciones SIG y Datos Introducción a la Información Geográfica Digital Análisis Espacial Proyectos SIG: IDENA

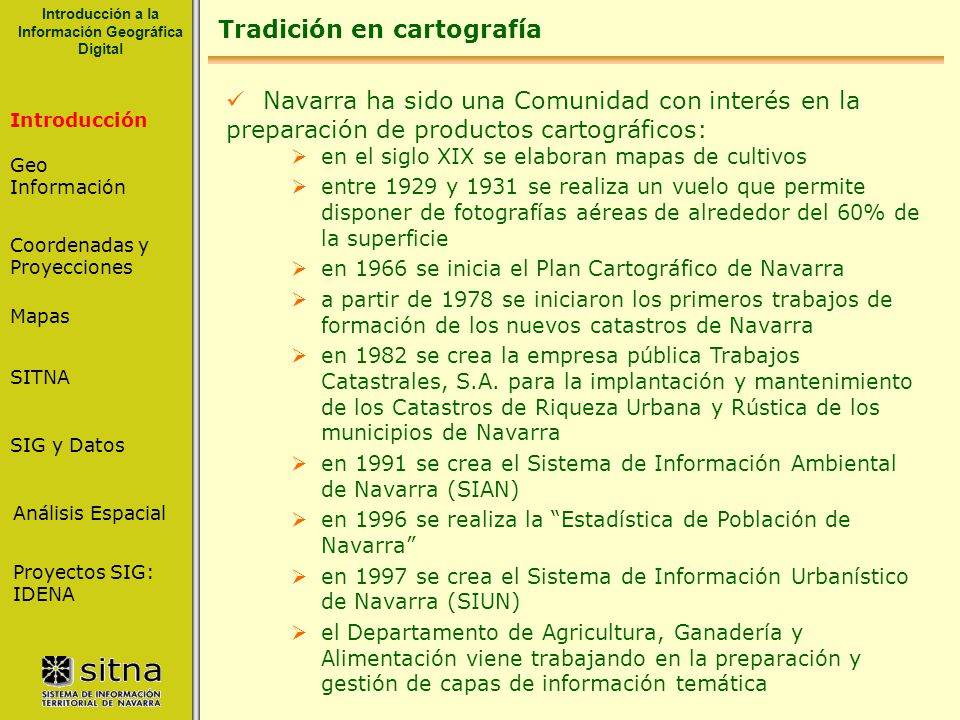

2 Navarra ha sido una Comunidad con interés en la preparación de productos cartográficos:  en el siglo XIX se elaboran mapas de cultivos  entre 1929 y 1931 se realiza un vuelo que permite disponer de fotografías aéreas de alrededor del 60% de la superficie  en 1966 se inicia el Plan Cartográfico de Navarra  a partir de 1978 se iniciaron los primeros trabajos de formación de los nuevos catastros de Navarra  en 1982 se crea la empresa pública Trabajos Catastrales, S.A. para la implantación y mantenimiento de los Catastros de Riqueza Urbana y Rústica de los municipios de Navarra  en 1991 se crea el Sistema de Información Ambiental de Navarra (SIAN)  en 1996 se realiza la “Estadística de Población de Navarra”  en 1997 se crea el Sistema de Información Urbanístico de Navarra (SIUN)  el Departamento de Agricultura, Ganadería y Alimentación viene trabajando en la preparación y gestión de capas de información temática Tradición en cartografía SITNA Mapas Introducción Geo Información Coordenadas y Proyecciones SIG y Datos Introducción a la Información Geográfica Digital Análisis Espacial Proyectos SIG: IDENA

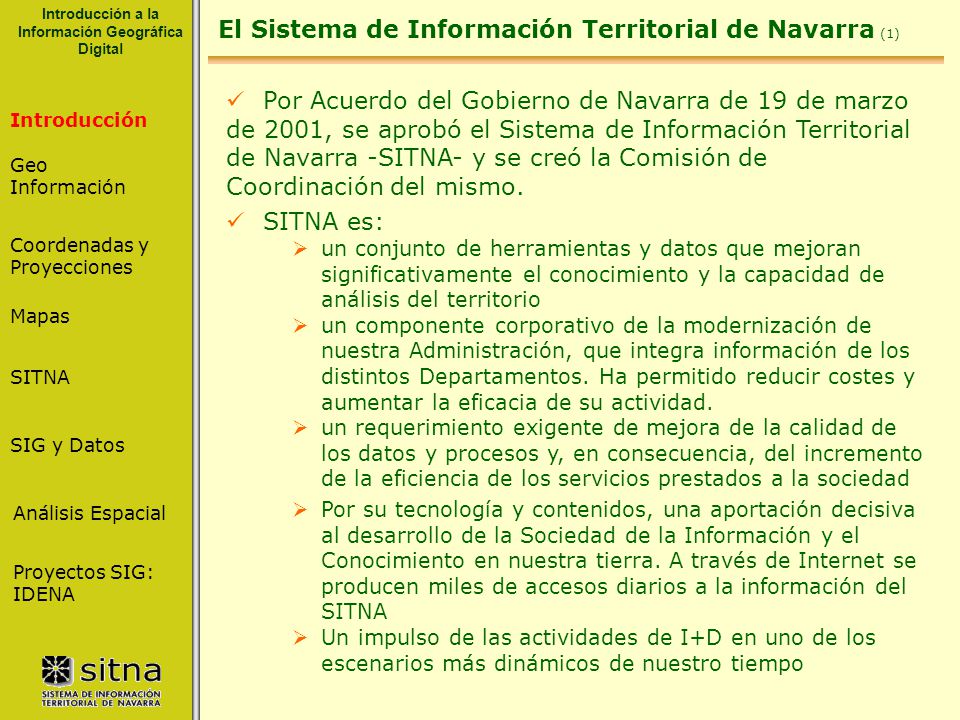

3 Por Acuerdo del Gobierno de Navarra de 19 de marzo de 2001, se aprobó el Sistema de Información Territorial de Navarra -SITNA- y se creó la Comisión de Coordinación del mismo. SITNA es:  un conjunto de herramientas y datos que mejoran significativamente el conocimiento y la capacidad de análisis del territorio  un componente corporativo de la modernización de nuestra Administración, que integra información de los distintos Departamentos. Ha permitido reducir costes y aumentar la eficacia de su actividad.  un requerimiento exigente de mejora de la calidad de los datos y procesos y, en consecuencia, del incremento de la eficiencia de los servicios prestados a la sociedad  Por su tecnología y contenidos, una aportación decisiva al desarrollo de la Sociedad de la Información y el Conocimiento en nuestra tierra. A través de Internet se producen miles de accesos diarios a la información del SITNA  Un impulso de las actividades de I+D en uno de los escenarios más dinámicos de nuestro tiempo El Sistema de Información Territorial de Navarra (1) Introducción Introducción a la Información Geográfica Digital SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA

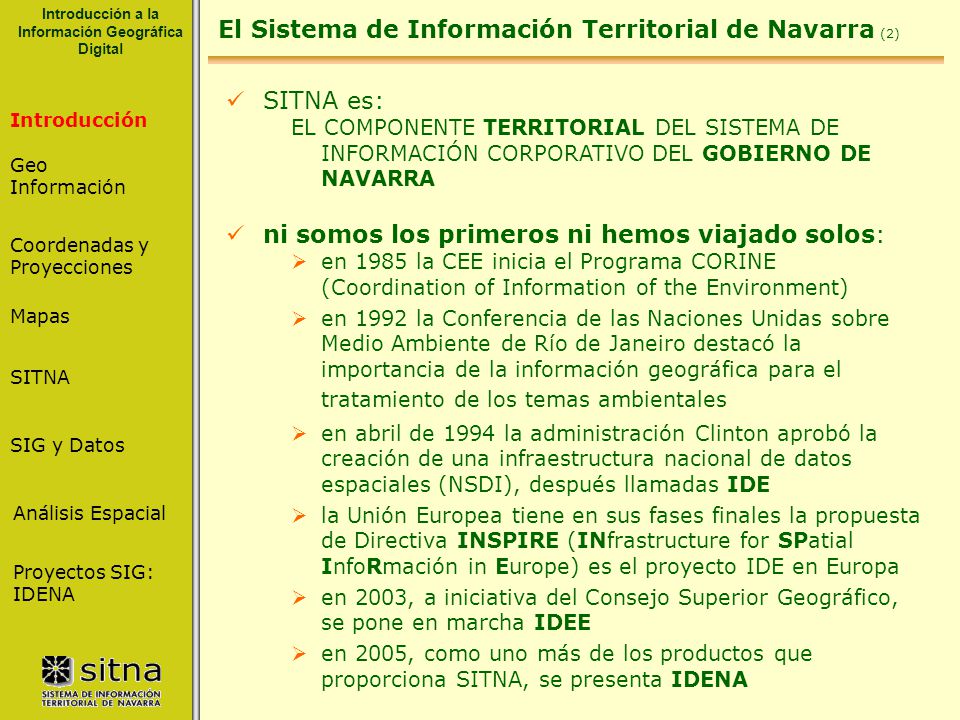

4 SITNA es: EL COMPONENTE TERRITORIAL DEL SISTEMA DE INFORMACIÓN CORPORATIVO DEL GOBIERNO DE NAVARRA ni somos los primeros ni hemos viajado solos:  en 1985 la CEE inicia el Programa CORINE (Coordination of Information of the Environment)  en 1992 la Conferencia de las Naciones Unidas sobre Medio Ambiente de Río de Janeiro destacó la importancia de la información geográfica para el tratamiento de los temas ambientales  en abril de 1994 la administración Clinton aprobó la creación de una infraestructura nacional de datos espaciales (NSDI), después llamadas IDE  la Unión Europea tiene en sus fases finales la propuesta de Directiva INSPIRE (INfrastructure for SPatial InfoRmación in Europe) es el proyecto IDE en Europa  en 2003, a iniciativa del Consejo Superior Geográfico, se pone en marcha IDEE  en 2005, como uno más de los productos que proporciona SITNA, se presenta IDENA El Sistema de Información Territorial de Navarra (2) Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA

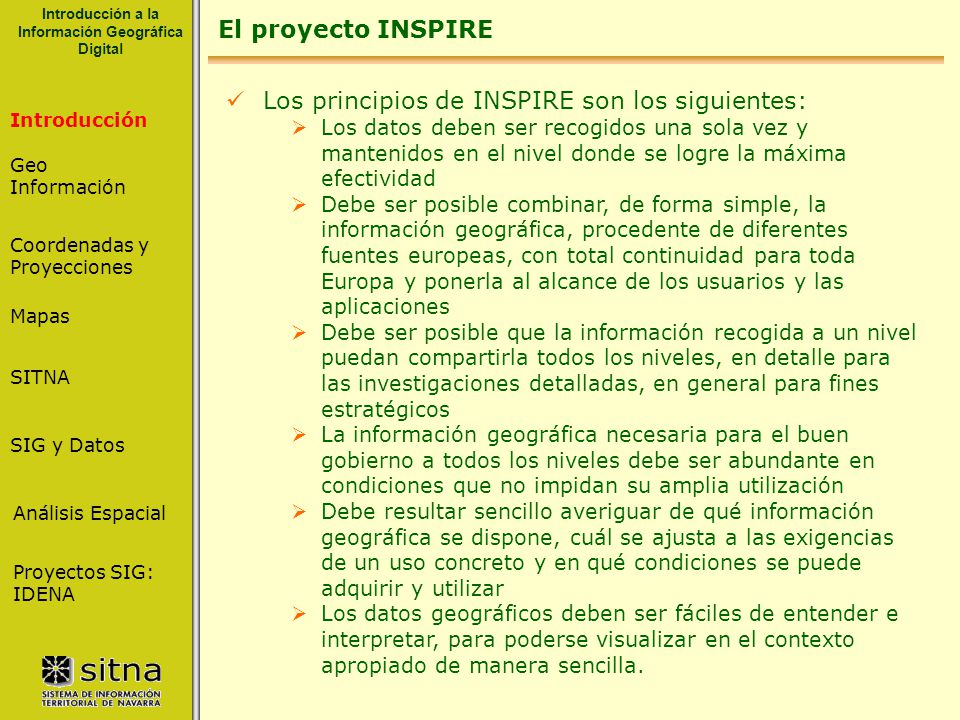

5 Los principios de INSPIRE son los siguientes:  Los datos deben ser recogidos una sola vez y mantenidos en el nivel donde se logre la máxima efectividad  Debe ser posible combinar, de forma simple, la información geográfica, procedente de diferentes fuentes europeas, con total continuidad para toda Europa y ponerla al alcance de los usuarios y las aplicaciones  Debe ser posible que la información recogida a un nivel puedan compartirla todos los niveles, en detalle para las investigaciones detalladas, en general para fines estratégicos  La información geográfica necesaria para el buen gobierno a todos los niveles debe ser abundante en condiciones que no impidan su amplia utilización  Debe resultar sencillo averiguar de qué información geográfica se dispone, cuál se ajusta a las exigencias de un uso concreto y en qué condiciones se puede adquirir y utilizar  Los datos geográficos deben ser fáciles de entender e interpretar, para poderse visualizar en el contexto apropiado de manera sencilla. El proyecto INSPIRE Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA

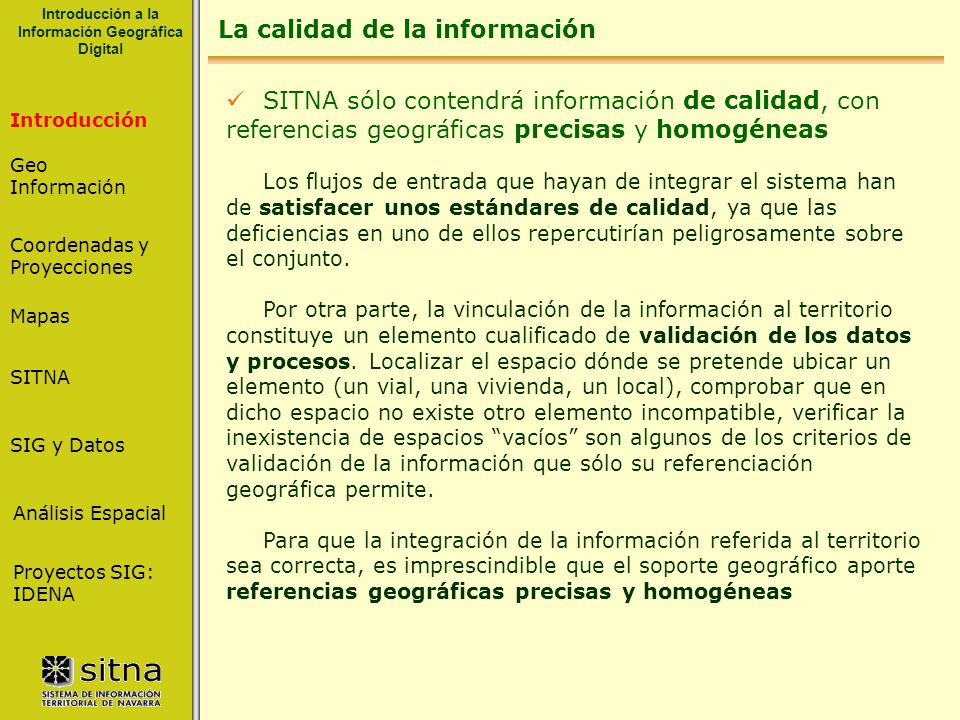

6 SITNA sólo contendrá información de calidad, con referencias geográficas precisas y homogéneas Los flujos de entrada que hayan de integrar el sistema han de satisfacer unos estándares de calidad, ya que las deficiencias en uno de ellos repercutirían peligrosamente sobre el conjunto. Por otra parte, la vinculación de la información al territorio constituye un elemento cualificado de validación de los datos y procesos. Localizar el espacio dónde se pretende ubicar un elemento (un vial, una vivienda, un local), comprobar que en dicho espacio no existe otro elemento incompatible, verificar la inexistencia de espacios “vacíos” son algunos de los criterios de validación de la información que sólo su referenciación geográfica permite. Para que la integración de la información referida al territorio sea correcta, es imprescindible que el soporte geográfico aporte referencias geográficas precisas y homogéneas La calidad de la información Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA

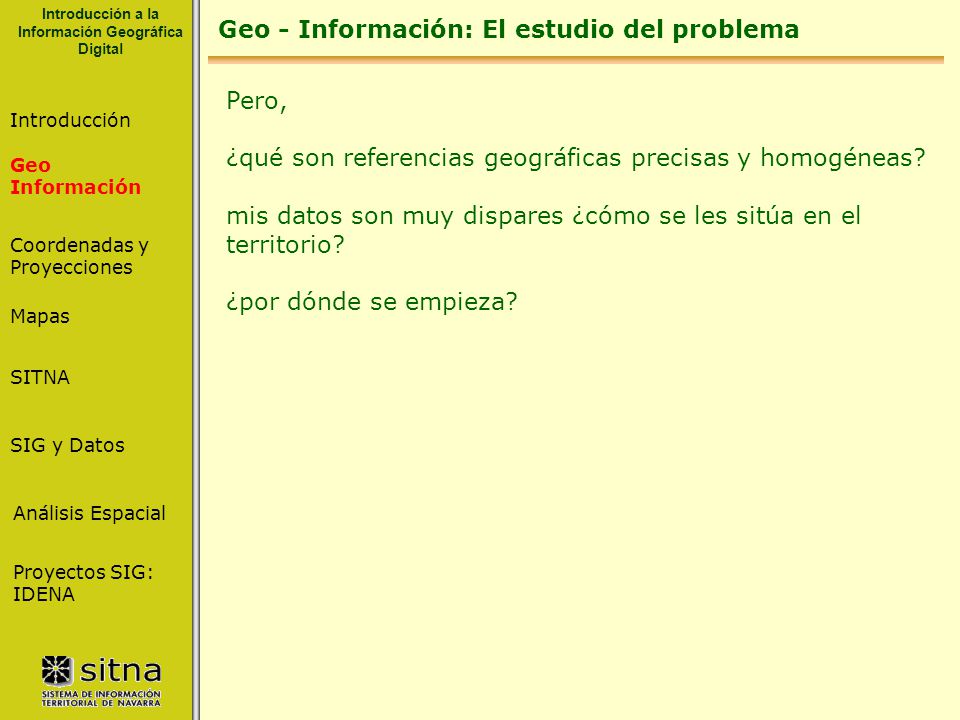

7 Pero, ¿qué son referencias geográficas precisas y homogéneas? mis datos son muy dispares ¿cómo se les sitúa en el territorio? ¿por dónde se empieza? Geo - Información: El estudio del problema Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA

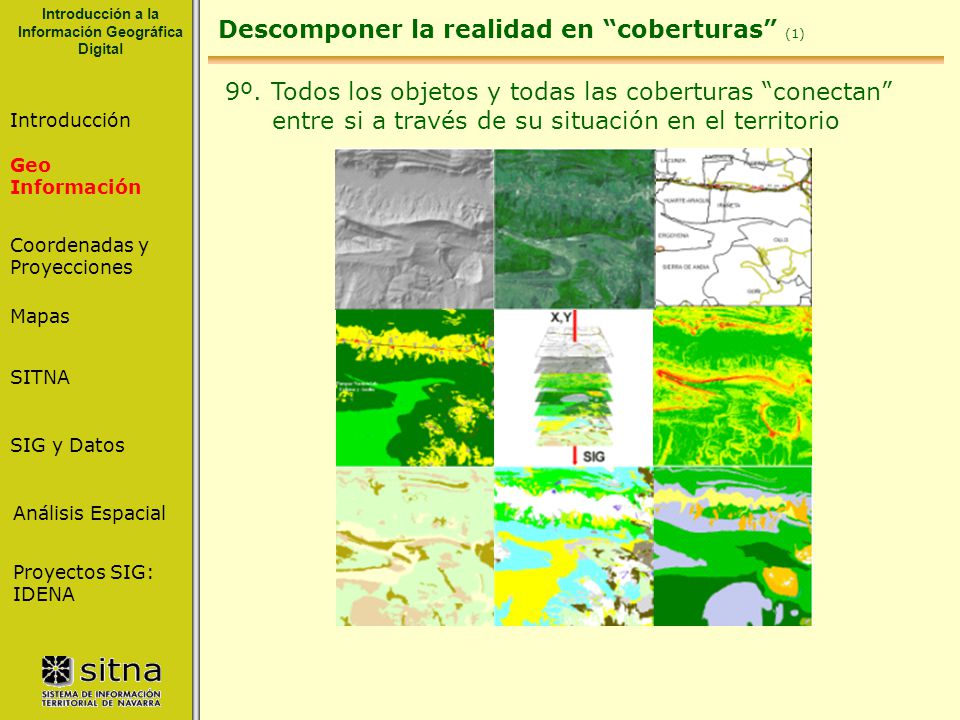

8 1º. La realidad es muy compleja y multi-temática Descomponer la realidad en “coberturas” (1) Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA 2º. Puede ser descompuesta en aspectos abordables3º. Lo mejor es crear temas o coberturas muy sencillos4º. Cada cobertura contiene un mismo tipo de datos5º. Que se corresponden con una colección de objetos6º. Objetos que se extraen directamente del territorio7º. Objetos que derivan de cuestiones administrativas8º. Objetos que son un “modelo” de la realidad9º. Todos los objetos y todas las coberturas “conectan” entre si a través de su situación en el territorio

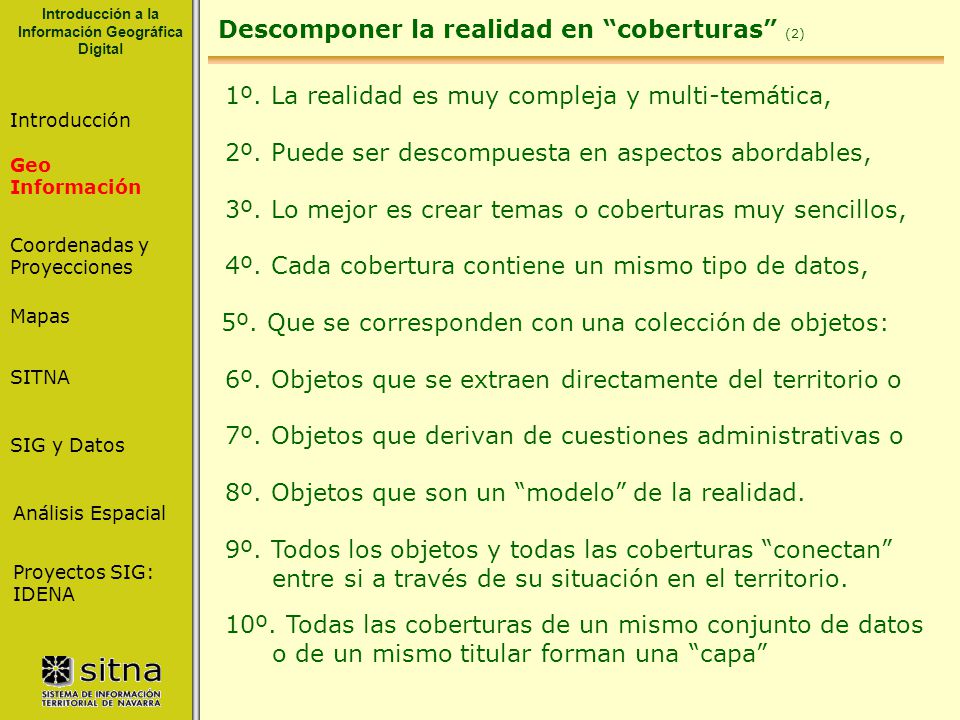

9 1º. La realidad es muy compleja y multi-temática, Descomponer la realidad en “coberturas” (2) Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA 2º. Puede ser descompuesta en aspectos abordables, 3º. Lo mejor es crear temas o coberturas muy sencillos, 4º. Cada cobertura contiene un mismo tipo de datos, 5º. Que se corresponden con una colección de objetos: 6º. Objetos que se extraen directamente del territorio o 7º. Objetos que derivan de cuestiones administrativas o 8º. Objetos que son un “modelo” de la realidad. 9º. Todos los objetos y todas las coberturas “conectan” entre si a través de su situación en el territorio. 10º. Todas las coberturas de un mismo conjunto de datos o de un mismo titular forman una “capa”

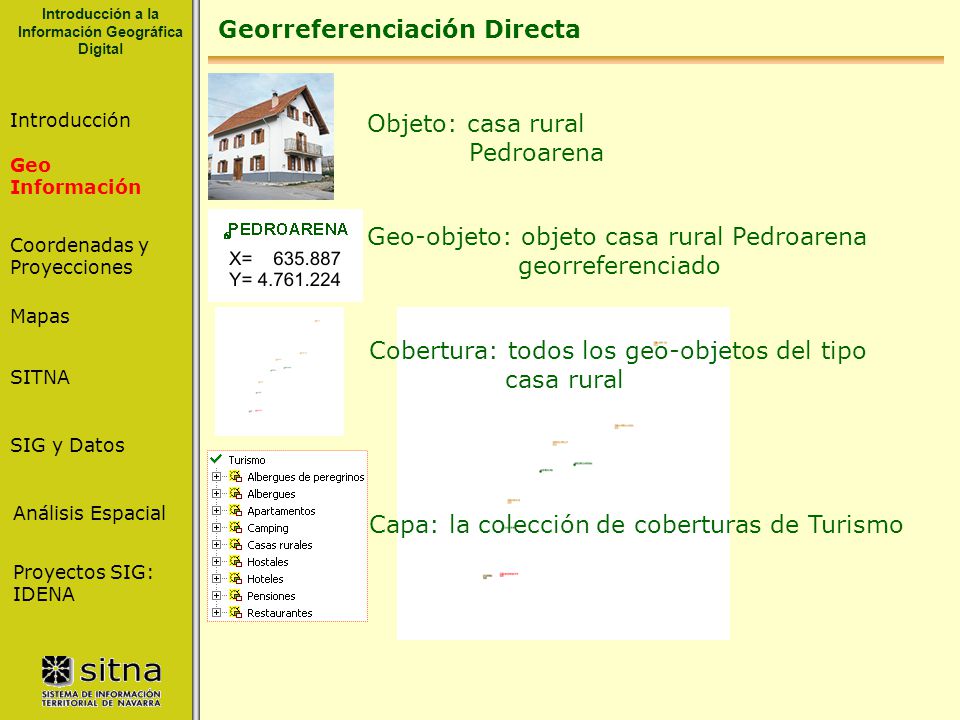

10 Georreferenciación Directa Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA Objeto: casa rural Pedroarena Geo-objeto: objeto casa rural Pedroarena georreferenciado Cobertura: todos los geo-objetos del tipo casa rural Capa: la colección de coberturas de Turismo

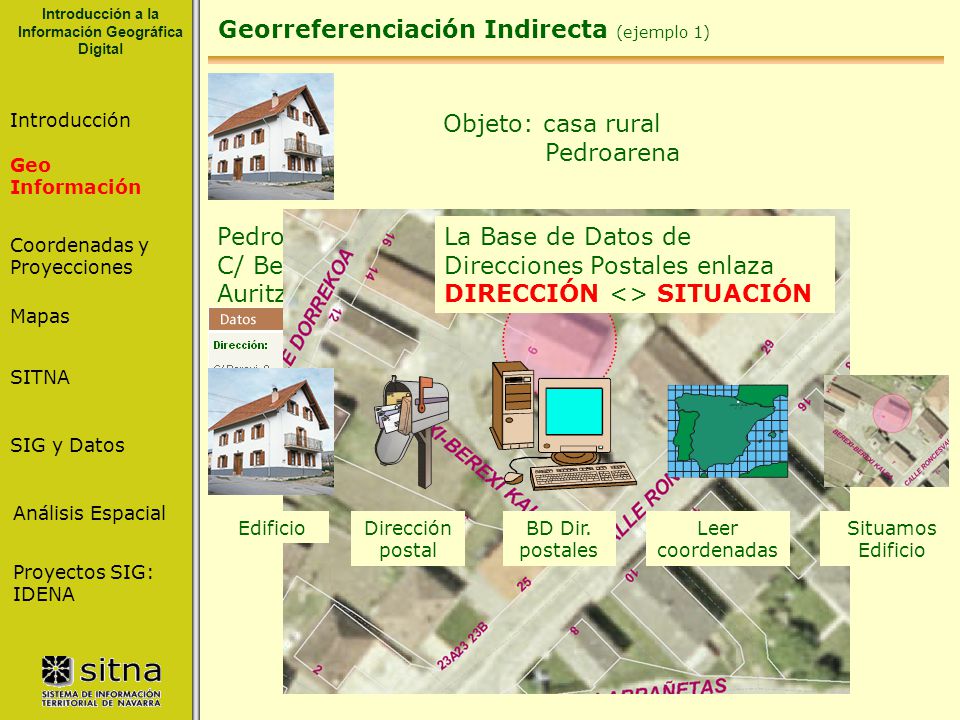

11 Georreferenciación Indirecta (ejemplo 1) Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA Objeto: casa rural Pedroarena Tenemos información del objeto: LOCALIDAD CALLE NÚMERO También se agrupan en: Coberturas: todas las casas rurales Capa: coberturas de Turismo Pedroarena C/ Berexi, nº 9 Auritz-Burguete La Base de Datos de Direcciones Postales enlaza DIRECCIÓN <> SITUACIÓN EdificioDirección postal BD Dir. postales Leer coordenadas Situamos Edificio

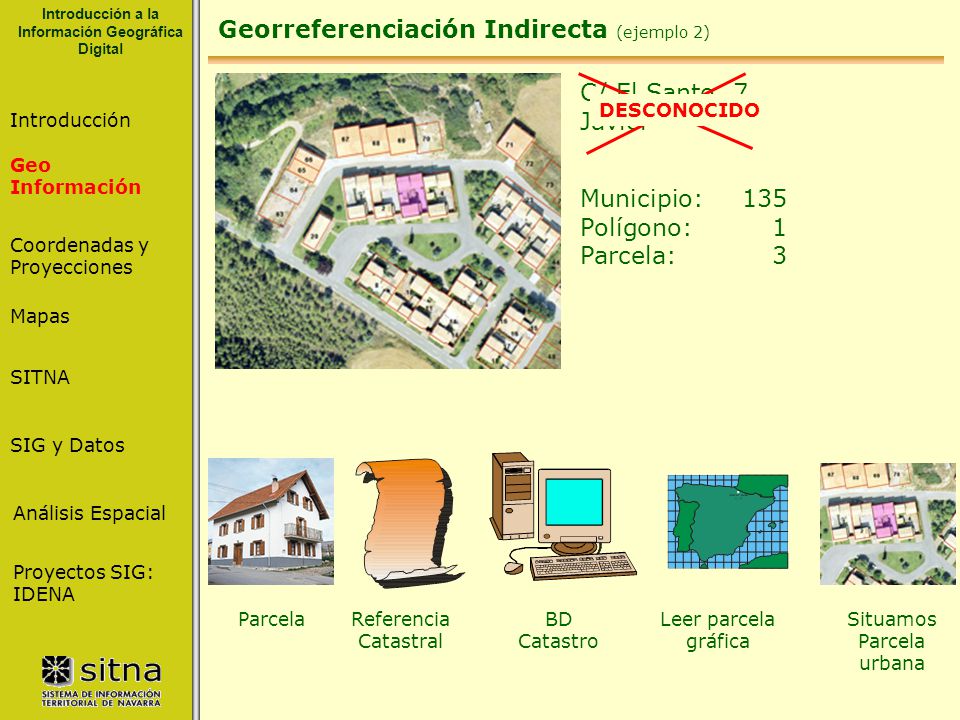

12 Georreferenciación Indirecta (ejemplo 2) Introducción a la Información Geográfica Digital Introducción SITNA Mapas Geo Información Coordenadas y Proyecciones SIG y Datos Análisis Espacial Proyectos SIG: IDENA C/ El Santo, 7 Javier DESCONOCIDO Municipio:135 Polígono:1 Parcela:3 ParcelaReferencia Catastral BD Catastro Leer parcela gráfica Situamos Parcela urbana
