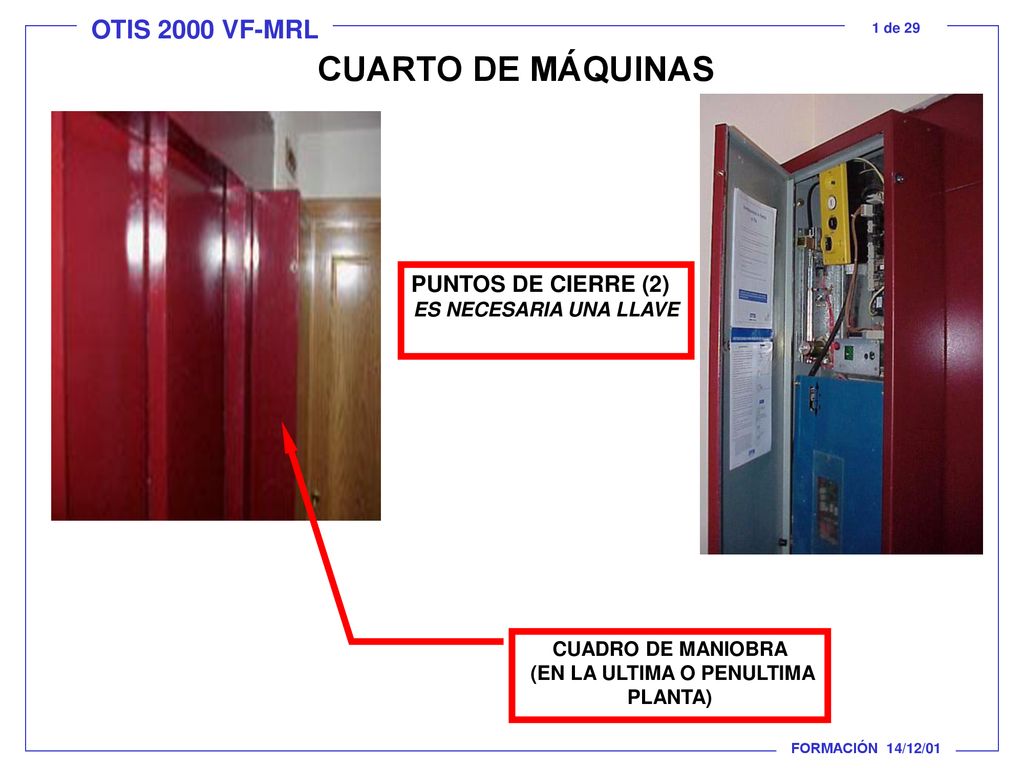

1 (EN LA ULTIMA O PENULTIMA PLANTA)
CUARTO DE MÁQUINAS PUNTOS DE CIERRE (2) ES NECESARIA UNA LLAVE CUADRO DE MANIOBRA (EN LA ULTIMA O PENULTIMA PLANTA) FORMACIÓN 14/12/01

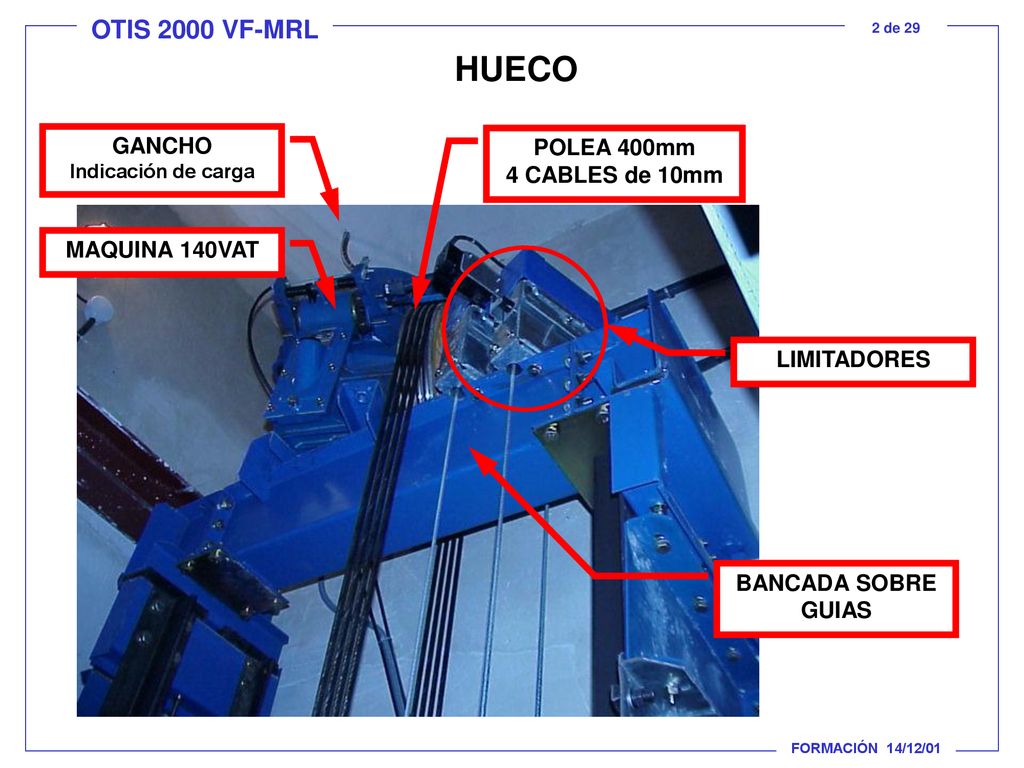

2 HUECO GANCHO POLEA 400mm 4 CABLES de 10mm MAQUINA 140VAT LIMITADORES
Indicación de carga POLEA 400mm 4 CABLES de 10mm MAQUINA 140VAT LIMITADORES BANCADA SOBRE GUIAS FORMACIÓN 14/12/01

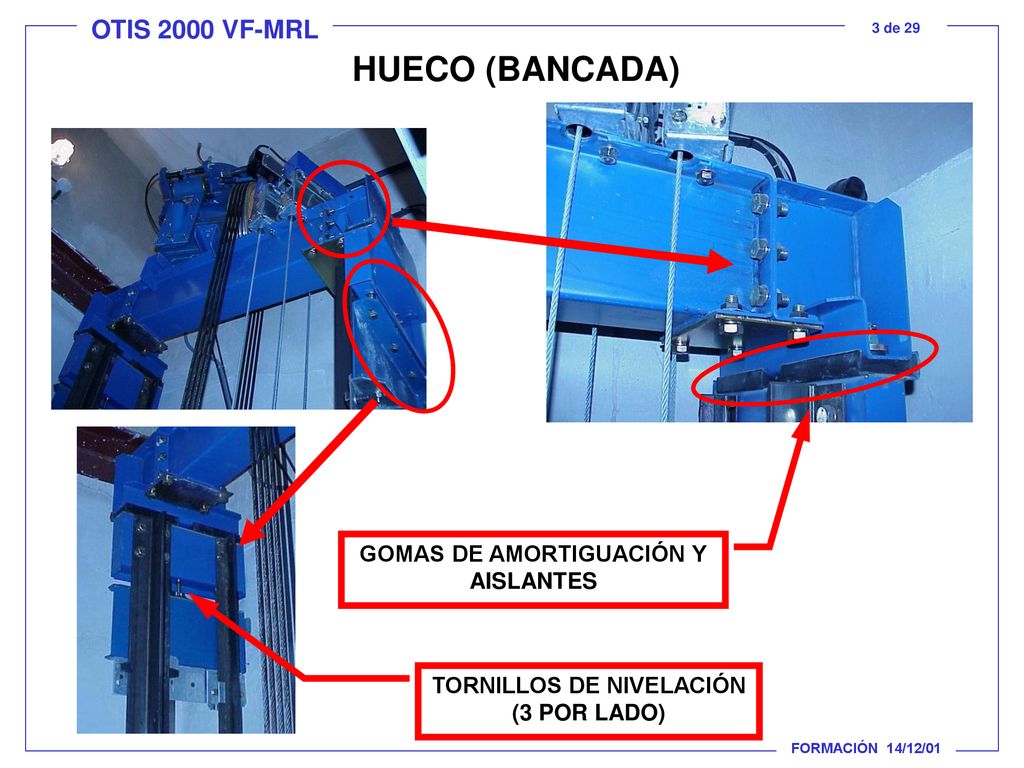

3 HUECO (BANCADA) GOMAS DE AMORTIGUACIÓN Y AISLANTES
TORNILLOS DE NIVELACIÓN (3 POR LADO) FORMACIÓN 14/12/01

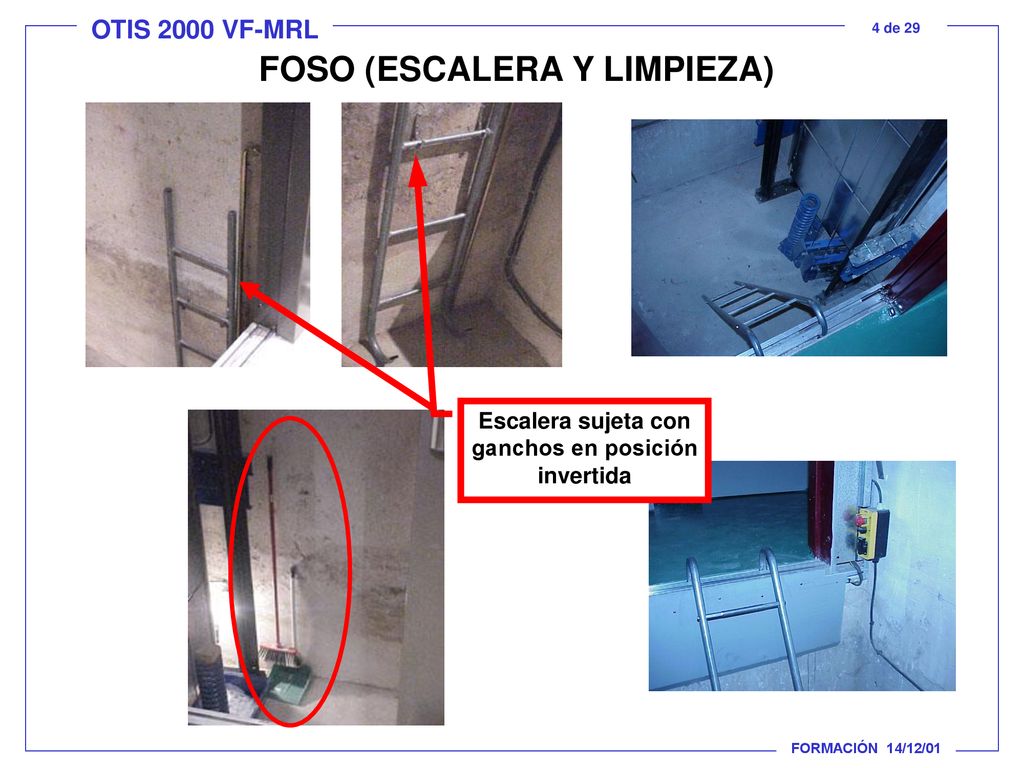

4 FOSO (ESCALERA Y LIMPIEZA)
Escalera sujeta con ganchos en posición invertida FORMACIÓN 14/12/01

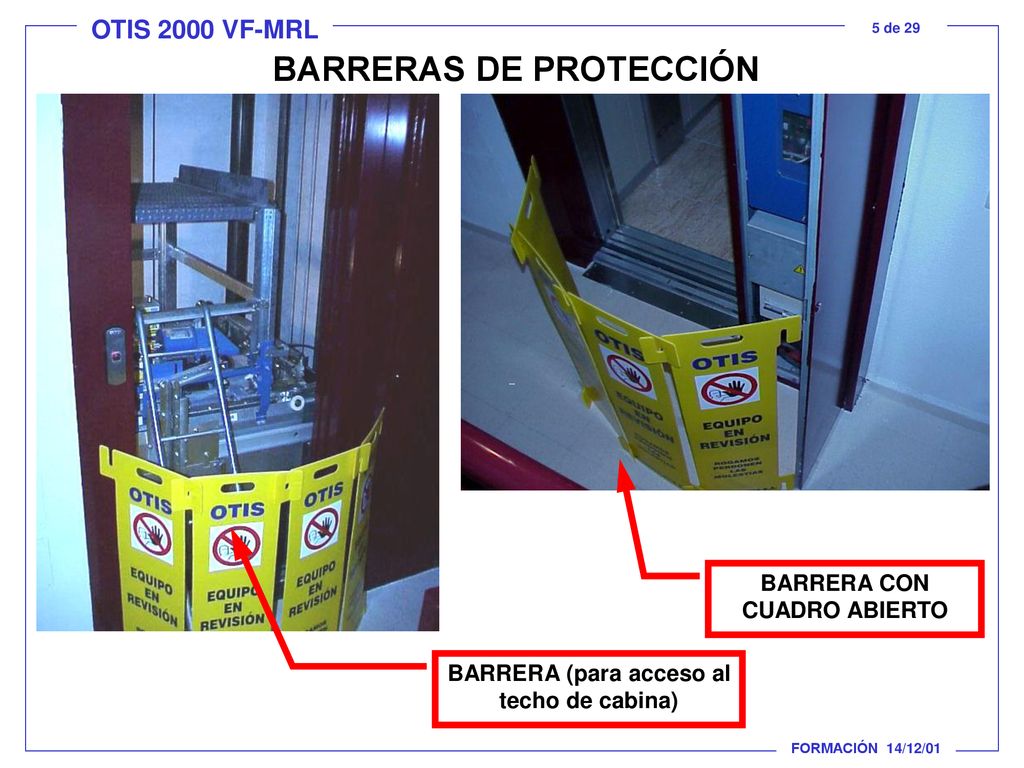

5 BARRERAS DE PROTECCIÓN
BARRERA CON CUADRO ABIERTO BARRERA (para acceso al techo de cabina) FORMACIÓN 14/12/01

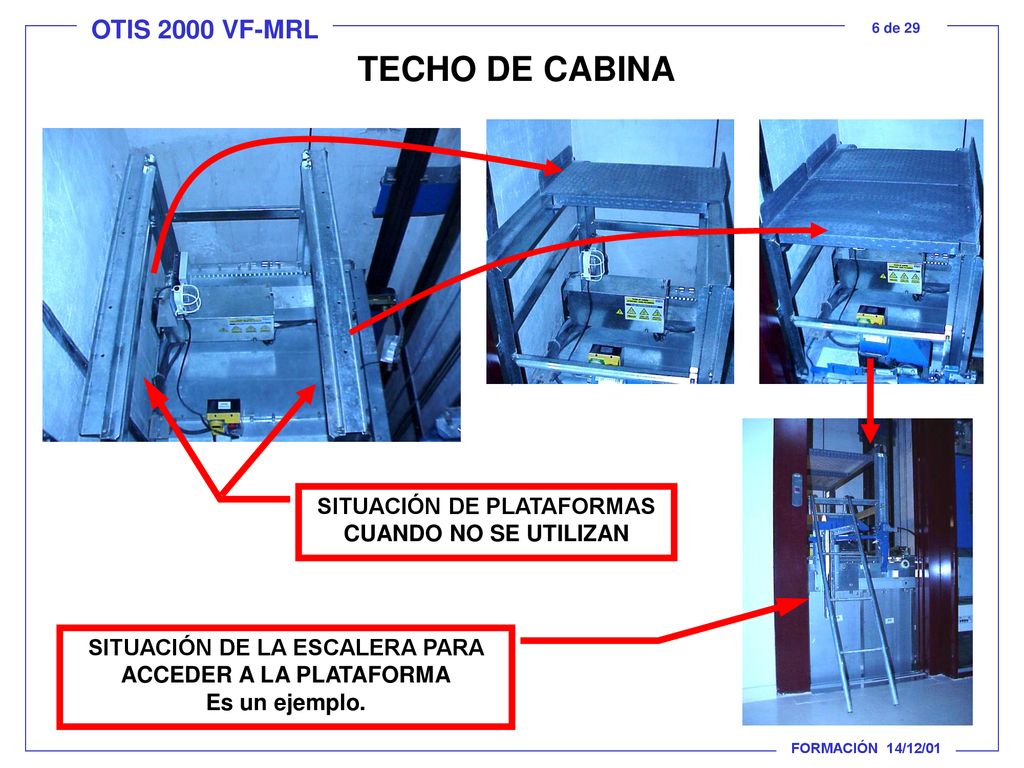

6 TECHO DE CABINA SITUACIÓN DE PLATAFORMAS CUANDO NO SE UTILIZAN
SITUACIÓN DE LA ESCALERA PARA ACCEDER A LA PLATAFORMA Es un ejemplo. FORMACIÓN 14/12/01

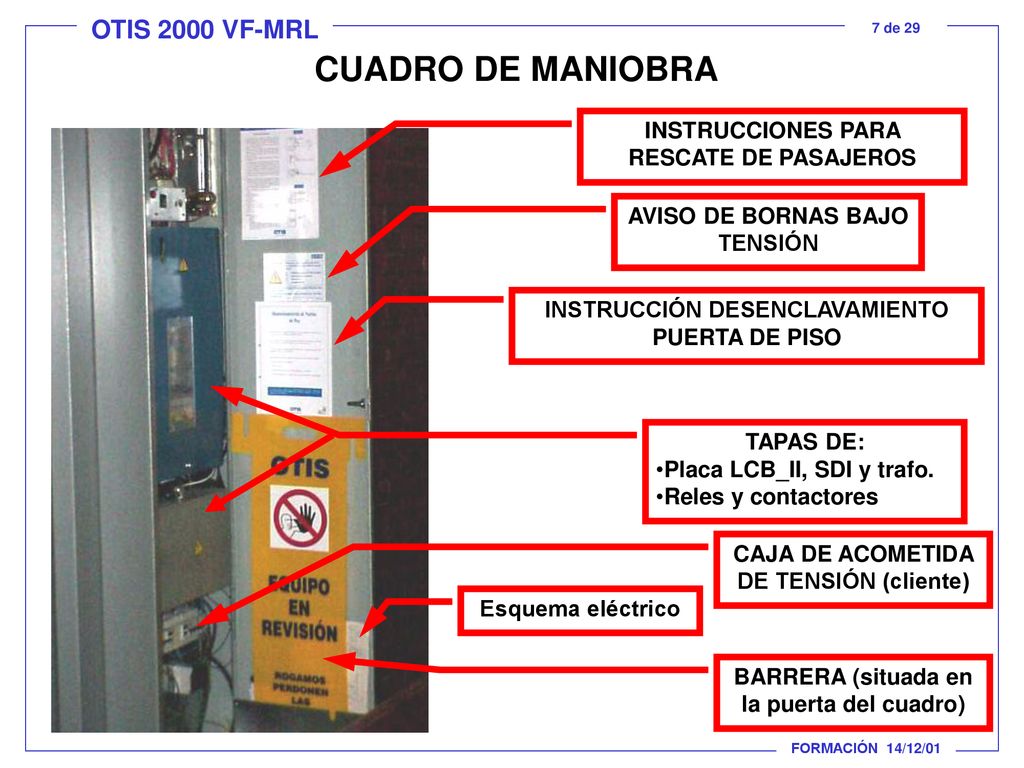

7 CUADRO DE MANIOBRA INSTRUCCIONES PARA RESCATE DE PASAJEROS
AVISO DE BORNAS BAJO TENSIÓN INSTRUCCIÓN DESENCLAVAMIENTO PUERTA DE PISO TAPAS DE: Placa LCB_II, SDI y trafo. Reles y contactores CAJA DE ACOMETIDA DE TENSIÓN (cliente) Esquema eléctrico BARRERA (situada en la puerta del cuadro) FORMACIÓN 14/12/01

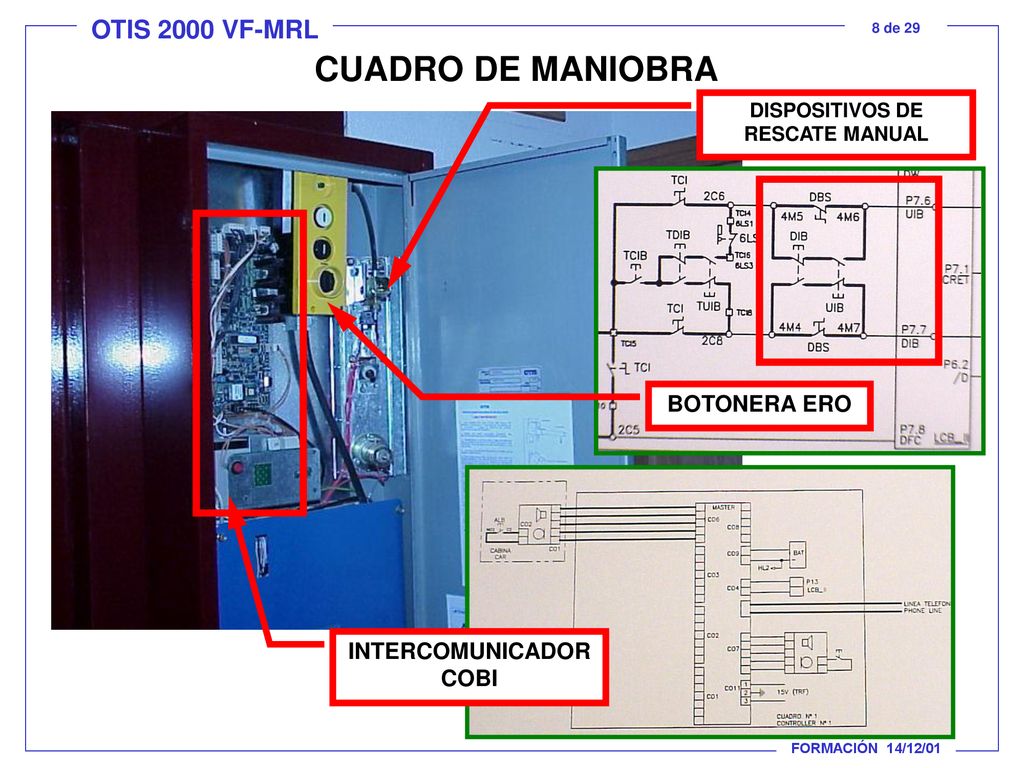

8 DISPOSITIVOS DE RESCATE MANUAL INTERCOMUNICADOR COBI
CUADRO DE MANIOBRA DISPOSITIVOS DE RESCATE MANUAL BOTONERA ERO INTERCOMUNICADOR COBI FORMACIÓN 14/12/01

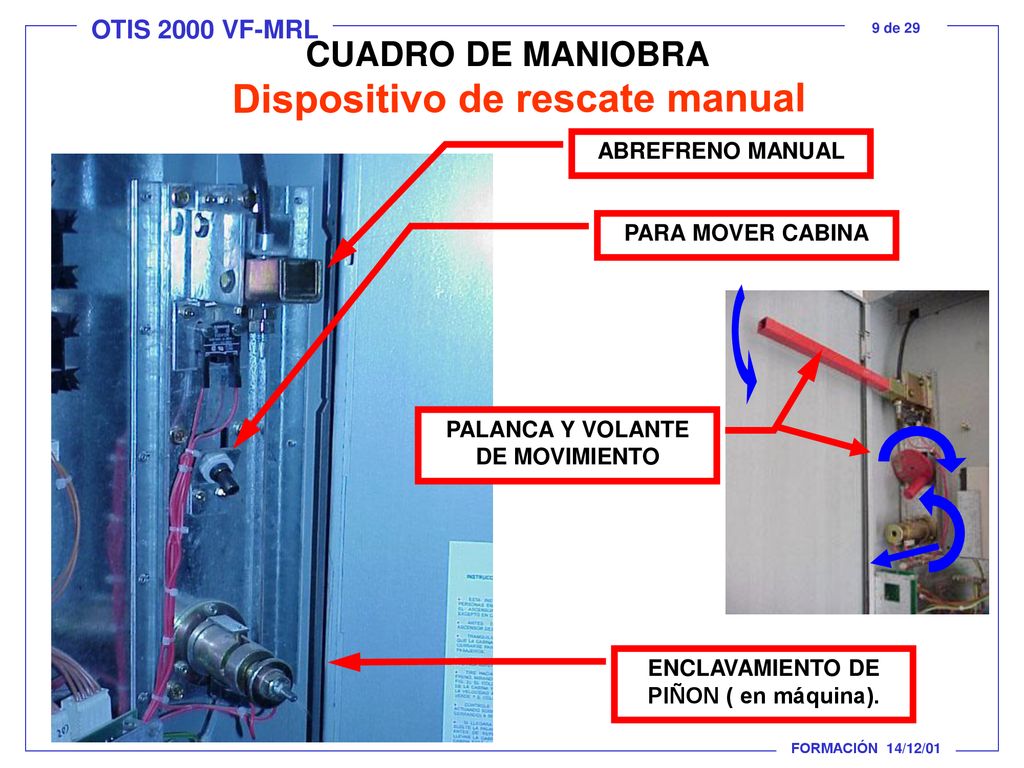

9 PALANCA Y VOLANTE DE MOVIMIENTO ENCLAVAMIENTO DE PIÑON ( en máquina).
CUADRO DE MANIOBRA Dispositivo de rescate manual ABREFRENO MANUAL PARA MOVER CABINA PALANCA Y VOLANTE DE MOVIMIENTO ENCLAVAMIENTO DE PIÑON ( en máquina). FORMACIÓN 14/12/01

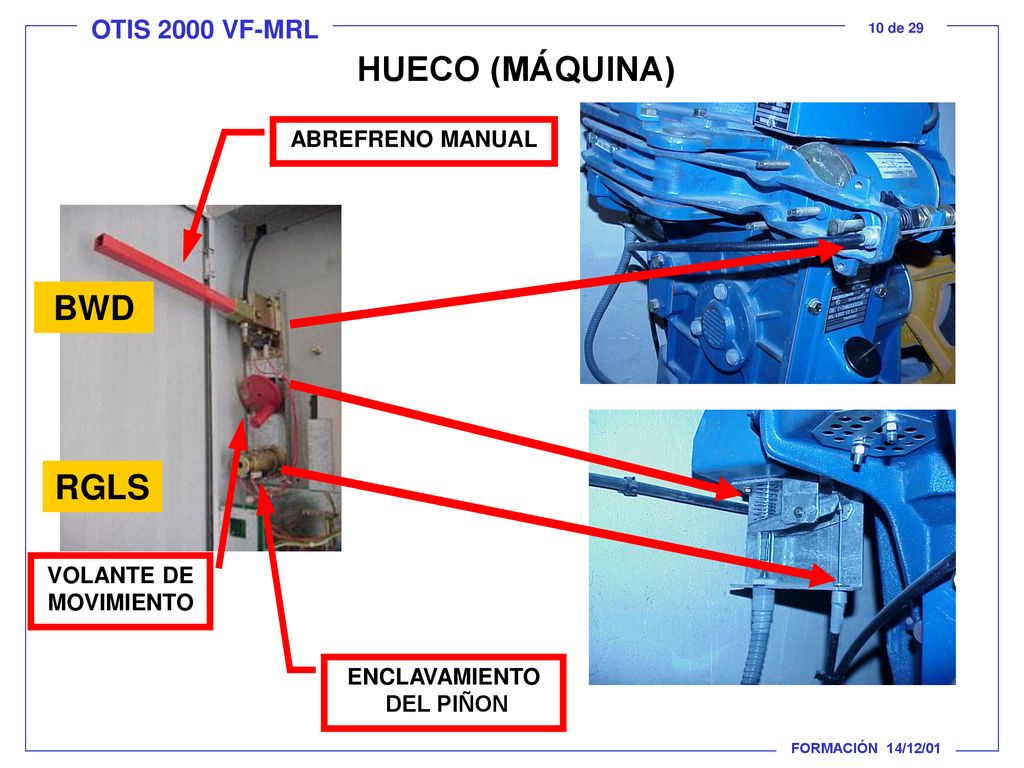

10 HUECO (MÁQUINA) BWD RGLS
ABREFRENO MANUAL BWD RGLS VOLANTE DE MOVIMIENTO ENCLAVAMIENTO DEL PIÑON FORMACIÓN 14/12/01

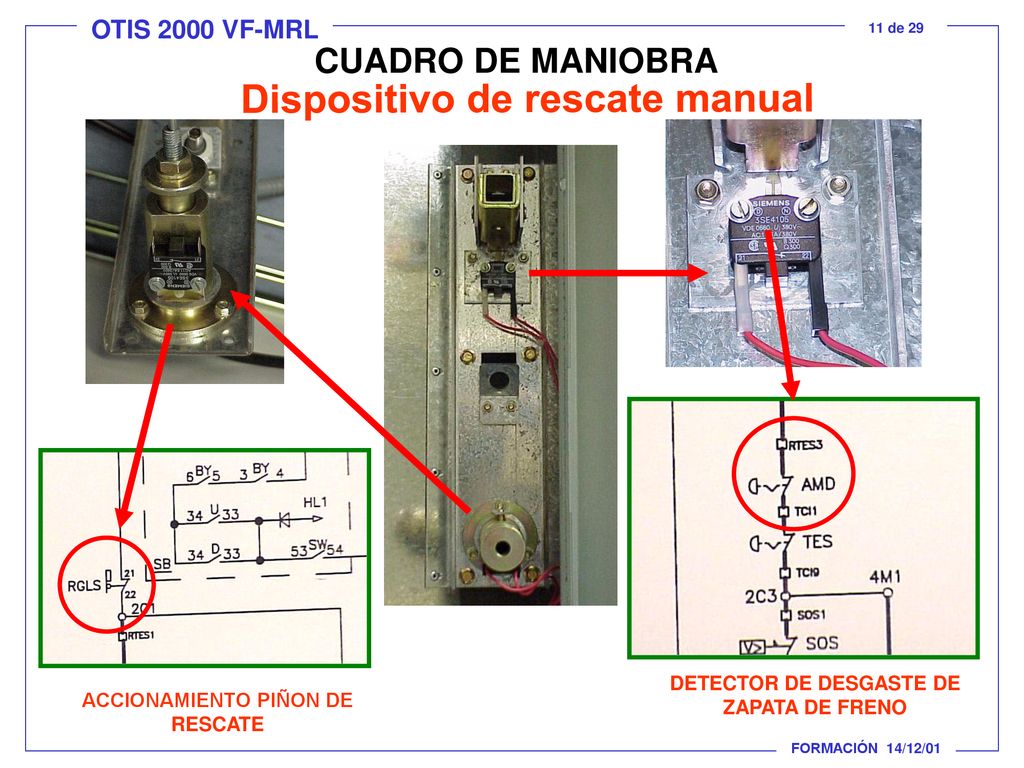

11 DETECTOR DE DESGASTE DE ZAPATA DE FRENO ACCIONAMIENTO PIÑON DE RESCATE
CUADRO DE MANIOBRA Dispositivo de rescate manual DETECTOR DE DESGASTE DE ZAPATA DE FRENO ACCIONAMIENTO PIÑON DE RESCATE FORMACIÓN 14/12/01

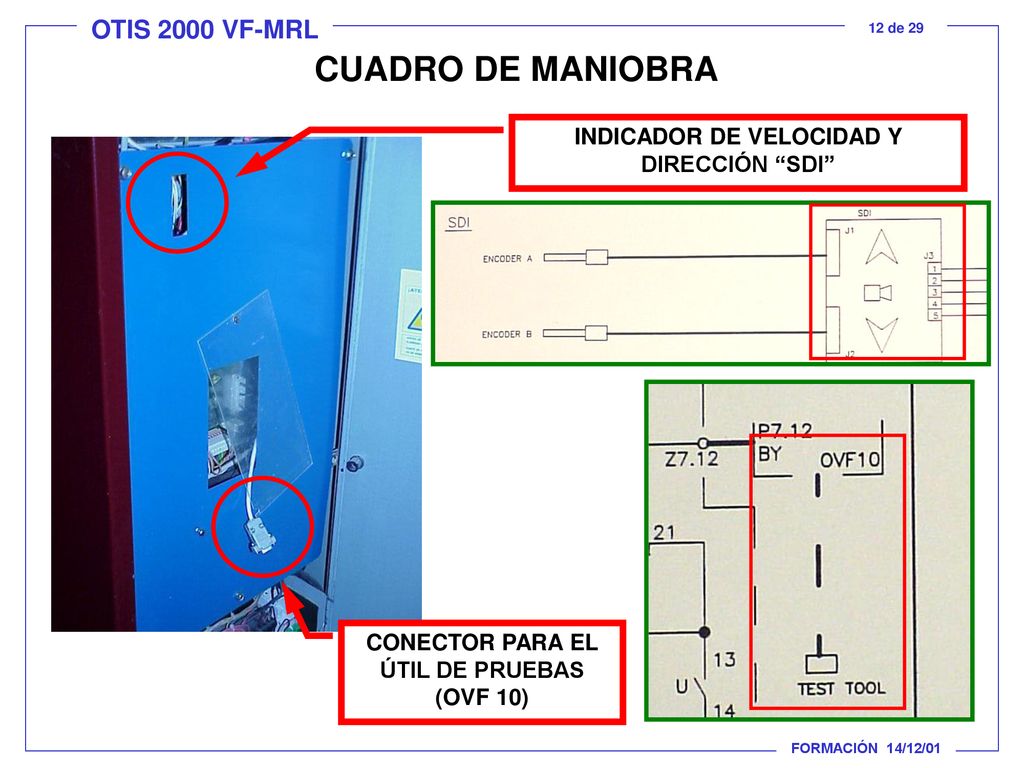

12 CUADRO DE MANIOBRA INDICADOR DE VELOCIDAD Y DIRECCIÓN “SDI”
CONECTOR PARA EL ÚTIL DE PRUEBAS (OVF 10) FORMACIÓN 14/12/01

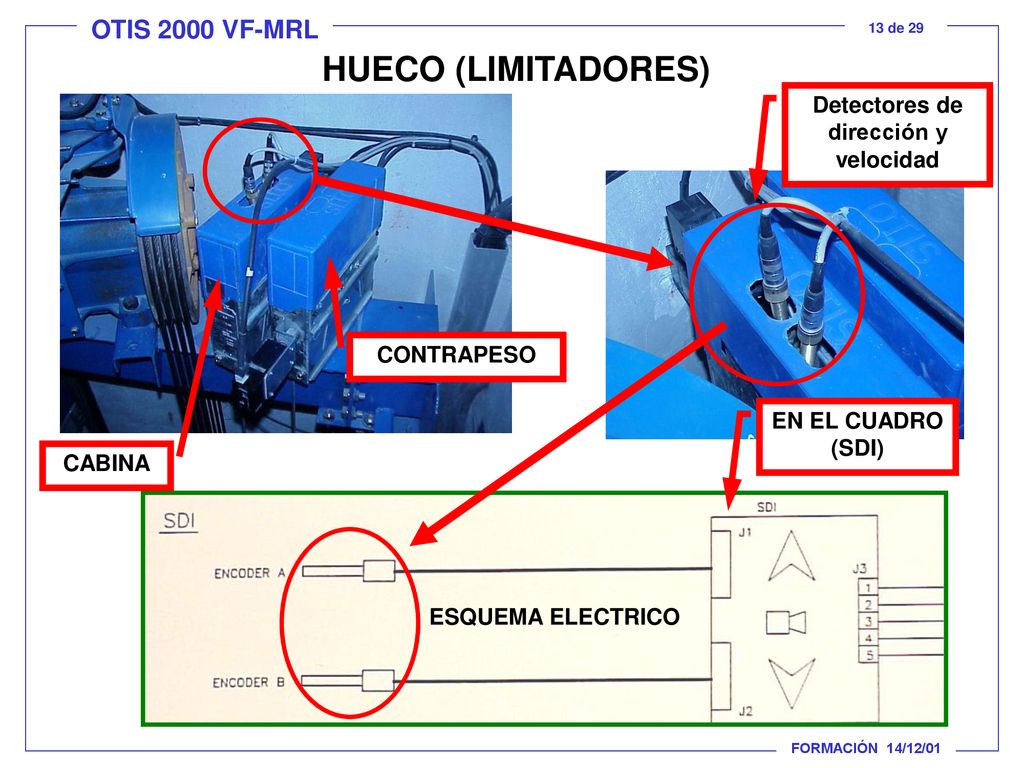

13 Detectores de dirección y velocidad
HUECO (LIMITADORES) Detectores de dirección y velocidad CONTRAPESO EN EL CUADRO (SDI) CABINA ESQUEMA ELECTRICO FORMACIÓN 14/12/01

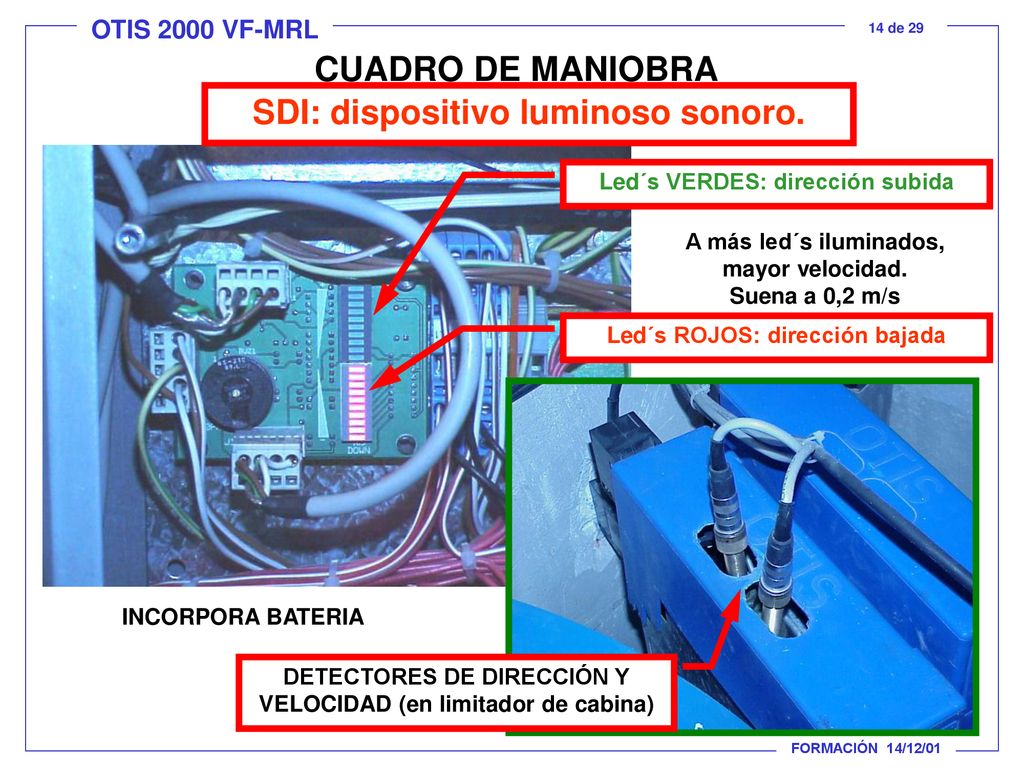

14 CUADRO DE MANIOBRA SDI: dispositivo luminoso sonoro.
Led´s VERDES: dirección subida A más led´s iluminados, mayor velocidad Suena a 0,2 m/s Led´s ROJOS: dirección bajada INCORPORA BATERIA DETECTORES DE DIRECCIÓN Y VELOCIDAD (en limitador de cabina) FORMACIÓN 14/12/01

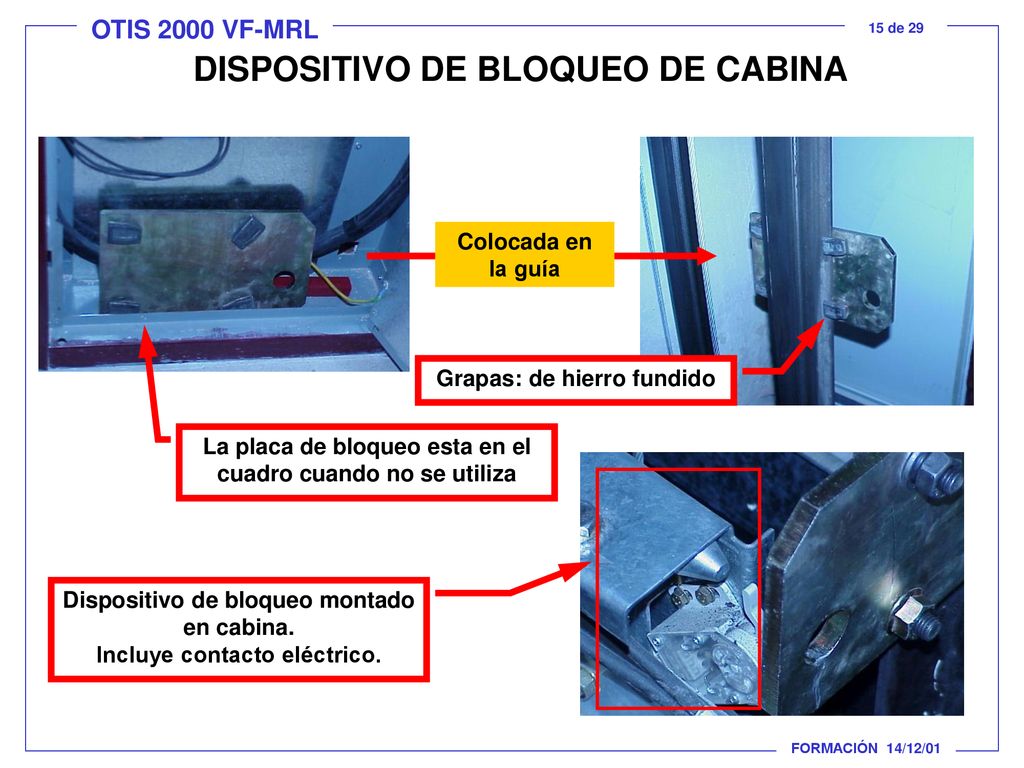

15 DISPOSITIVO DE BLOQUEO DE CABINA
Colocada en la guía Grapas: de hierro fundido La placa de bloqueo esta en el cuadro cuando no se utiliza Dispositivo de bloqueo montado en cabina. Incluye contacto eléctrico. FORMACIÓN 14/12/01

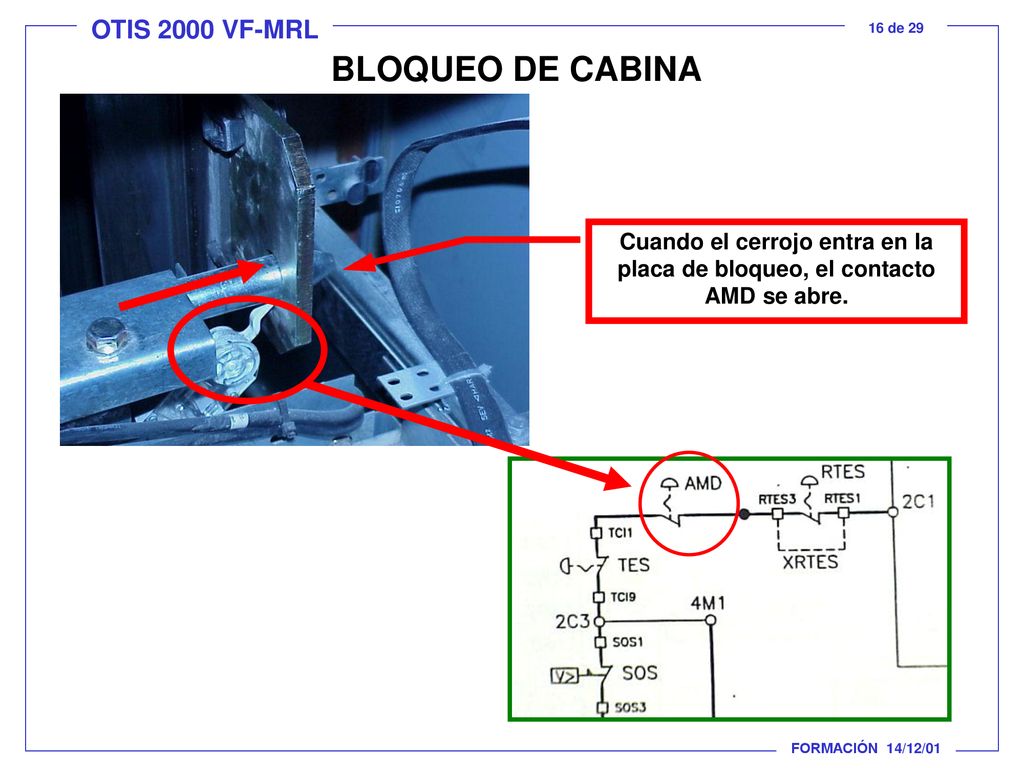

16 BLOQUEO DE CABINA Cuando el cerrojo entra en la placa de bloqueo, el contacto AMD se abre. FORMACIÓN 14/12/01
