“Bondades y beneficios de construir con ladrillo Diamante ”

Presentación del tema: "“Bondades y beneficios de construir con ladrillo Diamante ”"— Transcripción de la presentación:

1 “Bondades y beneficios de construir con ladrillo Diamante ”
Arq. Lucía Cáceres Alegre Asistente Técnico Comercial Ladrillera el Diamante

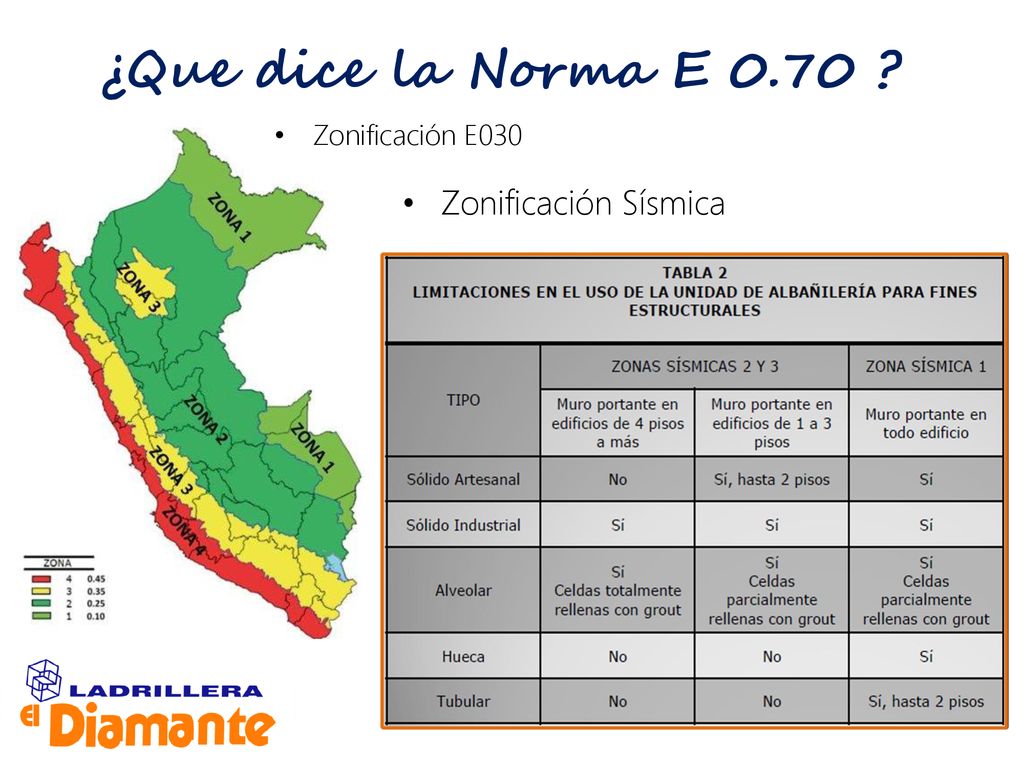

2 ¿Que dice la Norma E 0.70 ? Zonificación E030 Zonificación Sísmica

3 Tipo de unidades de Albañilería

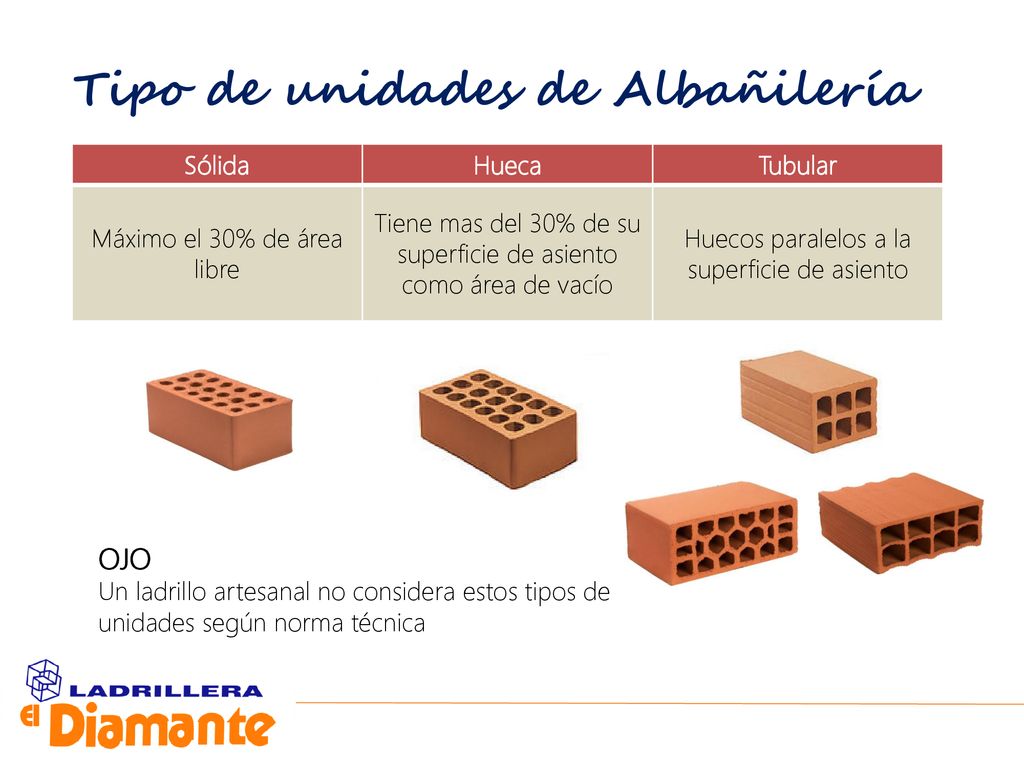

Sólida Hueca Tubular Máximo el 30% de área libre Tiene mas del 30% de su superficie de asiento como área de vacío Huecos paralelos a la superficie de asiento OJO Un ladrillo artesanal no considera estos tipos de unidades según norma técnica

4 Muros de Tabiquería (No portantes)

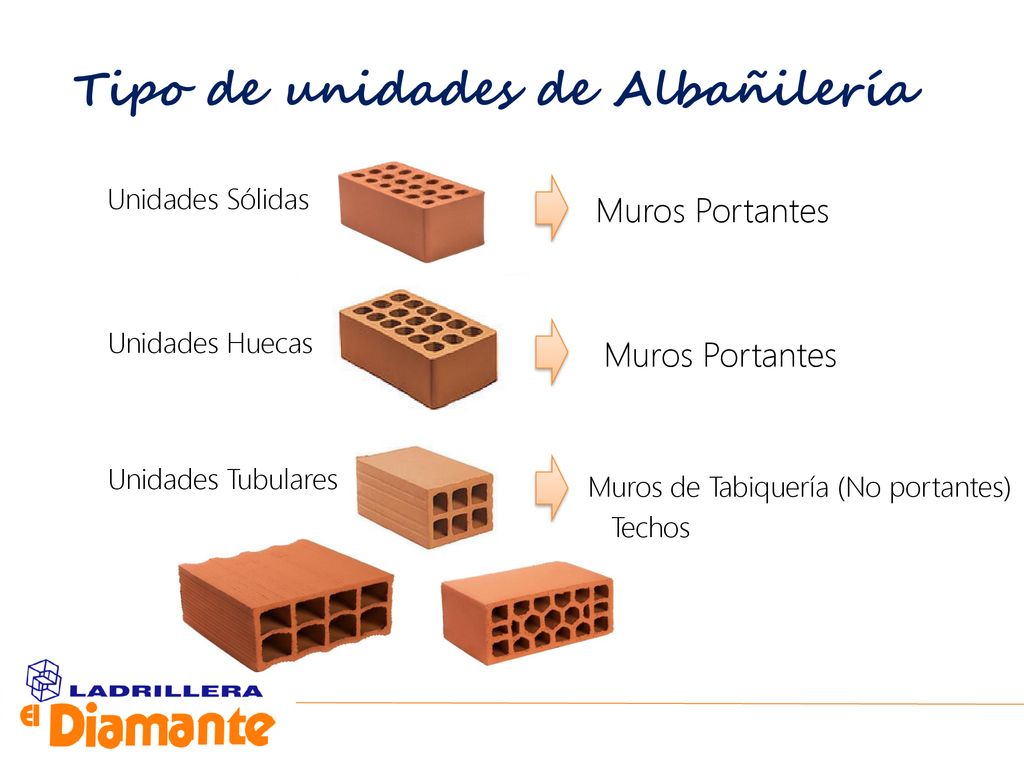

Tipo de unidades de Albañilería Unidades Sólidas Muros Portantes Unidades Huecas Muros Portantes Unidades Tubulares Muros de Tabiquería (No portantes) Techos

5 Clasificación de las unidades de Albañilería
CLASE VARIACIÓN DE LA DIMENSION (máxima en porcentaje) ALABEO (máximo en mm) RESISTENCIA A LA COMPRESIÓN f’b mínimo en kg/cm2 sobre área bruta Hasta Más de 100 mm 150 mm Ladrillo I ± 8 ± 6 ± 4 10 50 Ladrillo II ± 7 8 70 Ladrillo III ± 5 ± 3 6 95 Ladrillo IV ± 2 4 130 Ladrillo V ± 1 2 180 Cuadro: Clasificación de productos por resistencia

6 Pruebas de calidad en Albañilería
Espesor de Junta: ¿En que influye? Ensayos destructivos : v´m Resistencia a la compresión Diagonal f´b Resistencia a la Compresión f´m Resistencia a la compresión Axial

7 Pruebas de calidad en Albañilería
Ensayos no destructivos Variación Dimensional: ¿En que influye?

8 Hércules 10 Blocker VS

9 Cuentan con laboratorios que lo verifican periódicamente
LADRILLO BLOCKER LADRILLO HÉRCULES 10 MEDIDAS 17 X 12 X 29 Cm 10 x 14 x 24Cm PESO 4.88 Und/Kg. 3.30 Kg. RENDIMIENTO 18 m2 34 Und/m2 RESISTENCIA 70 Kg/cm2 130 Kg/cm2 TIPO II IV USO Cercos perimétricos, muros superiores, muros livianos, tabiquería, divisiones internas, parapetos Como ladrillo portante, muros estructurales, albañilería confinada, albañilería aporticada MUROS PORTANTES NO SI CONTROL DE CALIDAD Cuentan con laboratorios que lo verifican periódicamente

10 Características del ladrillo Blocker
MEDIDAS : 17 X 12 X 29 Cm PESO: 4.88 Und/Kg. REND.: 18 m2 RESIST.: 70 Kg/cm2 TIPO II USO: Cercos perimétricos, muros superiores, muros livianos, tabiquería, divisiones internas, parapetos

11 Características del ladrillo Hércules 10
MEDIDAS : 10 x 14 x 24Cm PESO: 3.30 Kg. REND.: 34 Und/m2 RESIST.: 130 Kg/cm2 TIPO IV USO: Como ladrillo portante, muros estructurales, albañilería confinada, albañilería aporticada

12 Consecuencias de usar ladrillo Blocker como muro portante
AÑO 2001

13 AÑO 2001 INDECI : presencia de horizontes de sales y sulfatos en algunas zonas . Existencia de costras de caliche, las cuales están en condiciones de humedad que causan el colapso de los suelos.

14 Consecuencias por no usar el ladrillo adecuado…
Tacna, Locumba 2001 Tacna, Ciudad Nueva 2001

15 Consecuencias por no usar el ladrillo adecuado…
AÑO 2001 AÑO 2001

16 Construcción de muros con ladrillo Diamante
Humedecimiento de ladrillos Colocación de ladrillos

17 Construcción de muros con ladrillo Diamante
La junta entre ladrillos tanto horizontal como vertical debe ser 1.5 cm, si se trata de un muro cara vista la junta puede ser entre 1 cm y 1.5 cm. Por cada 3mm de más en la junta entre ladrillos la resistencia de la pared baja un 15% Alzado de muros

18 Construcción de muros con ladrillo Diamante
El dentado debe tener 5cm como mínimo y máximo, permitiendo así en amarre pared – columna Refuerzo de muros Las mechas deben aparecer cada 3 hiladas

19 Como techar tu vivienda
Armado y colocación de fierros .Realizar los empalmes o traslape de los fierros en la parte superior por el medio y en la parte inferior por los extremos. Nunca al revés. .Verificar la distancia según los planos establecidos .Colocar instalaciones siguiendo el orden de la estructura.

20 Como techar tu vivienda
RECOMENDACIÓN La carretilla siempre debe trasladarse por tablones de madera, nunca directamente sobre el ladrillo. .Los ladrillos deben ser colocados en fila uno tras otro, sin dejar espacios en ellos para evitar que se filtre el concreto durante el vaciado .El acero de las viguetas se coloca entre los ladrillos de techo y se amarran en la viga de confinamiento. .El acero de temperatura se coloca entre los ladrillos en sentido contrario a las viguetas. Se apoyan sobre los dados de concreto

21 Corte de una losa aligerada
Fierro de Temperatura ¼ (resiste esfuerzos de contracción y temperatura; evita que se agriete la losa) Fierro de Vigueta ½ (No vibre) - 3/8 (No pandee) (distancias largas ½ - ½) Dimensionamiento de Vigas distancia 12

22 LADRILLO MECANIZADO DIAMANTE
Ventajas de una losa aligerada LADRILLO MECANIZADO DIAMANTE Presentación Ventajas de una losa aligerada Buen aislamiento térmico y acústico Bajo peso estructural Mejora la calidad del fraguado Fácil acarreo y colocación No tiene pérdidas por rotura Anchos y alturas variables Es económico
