Componentes de un Aire Acondicionado

Presentación del tema: "Componentes de un Aire Acondicionado"— Transcripción de la presentación:

1 Componentes de un Aire Acondicionado

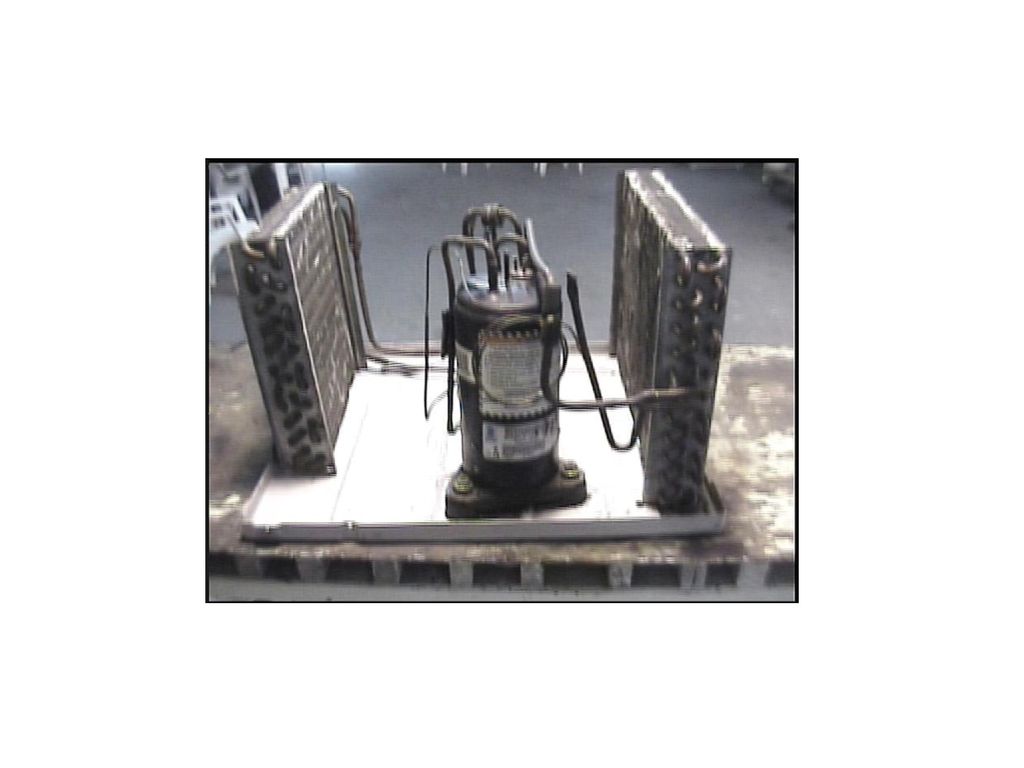

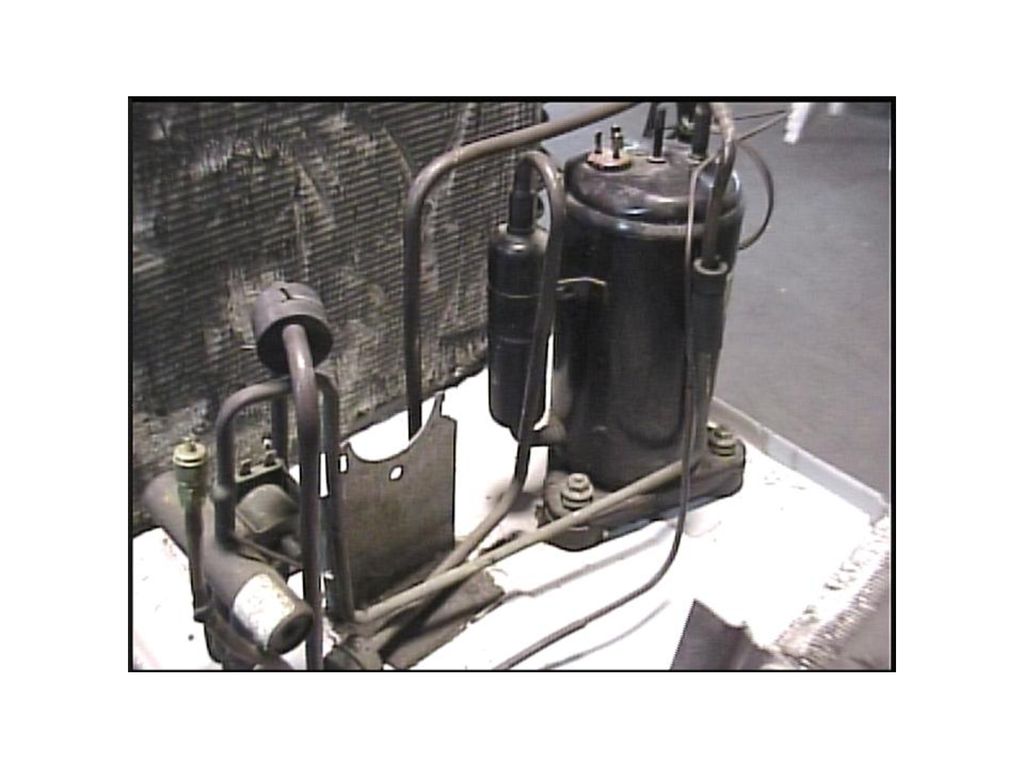

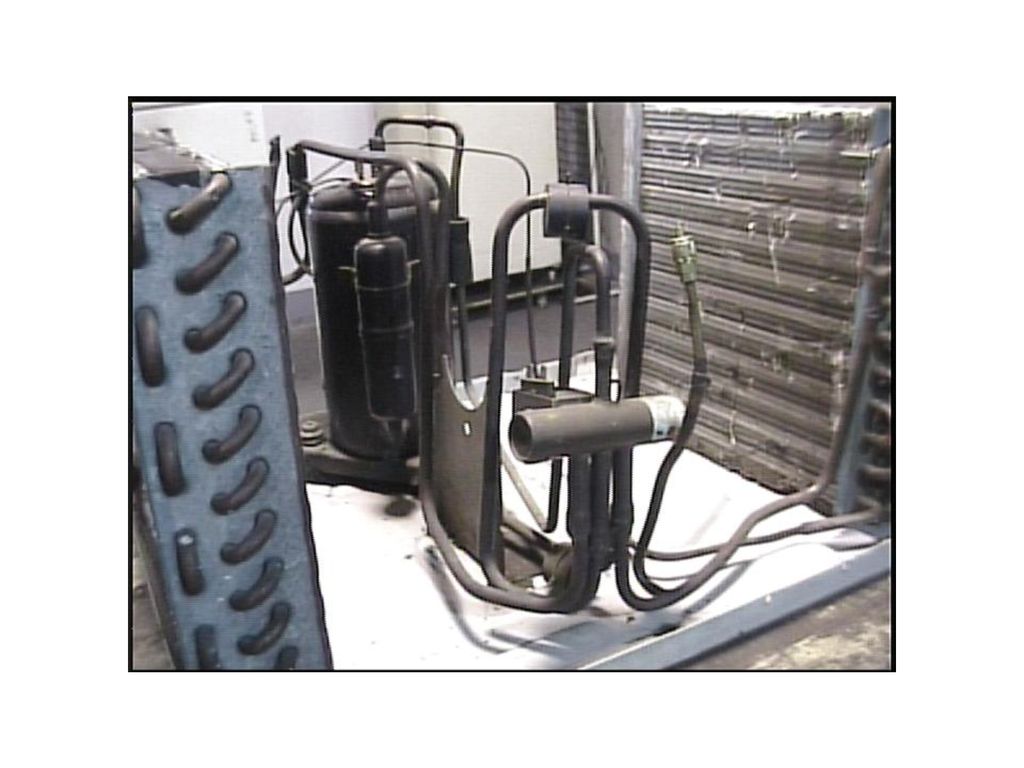

Tubo Capilar Evaporador Motocompresor Condensador Válvula reversible

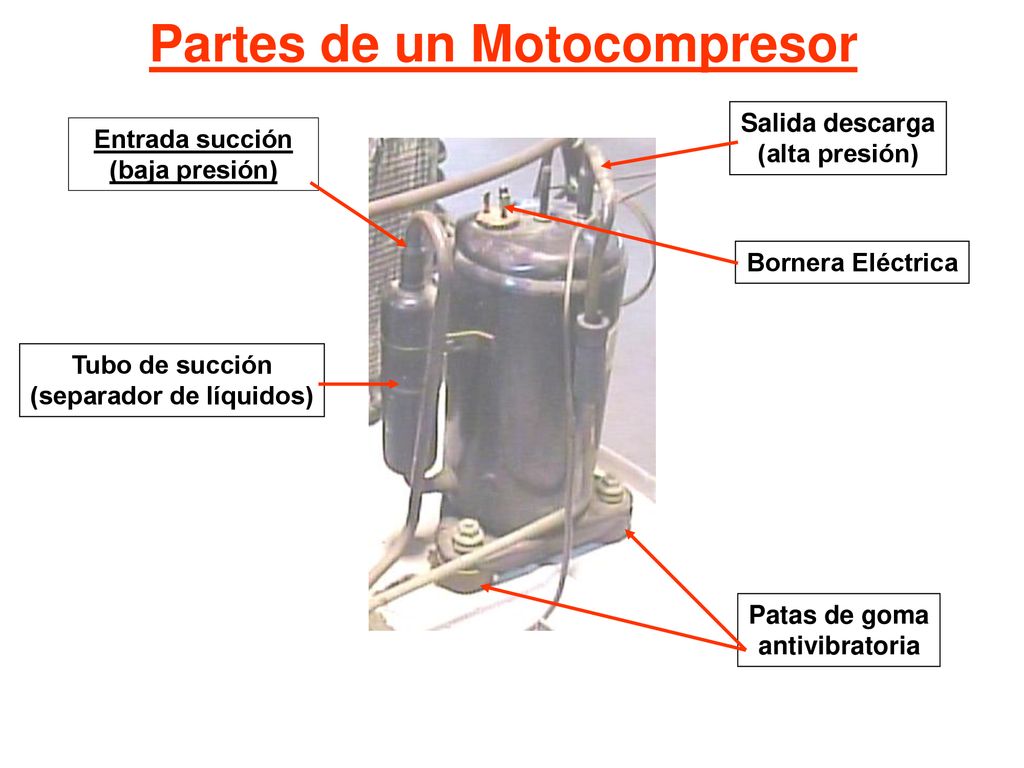

2 Entrada succión (baja presión) (separador de líquidos)

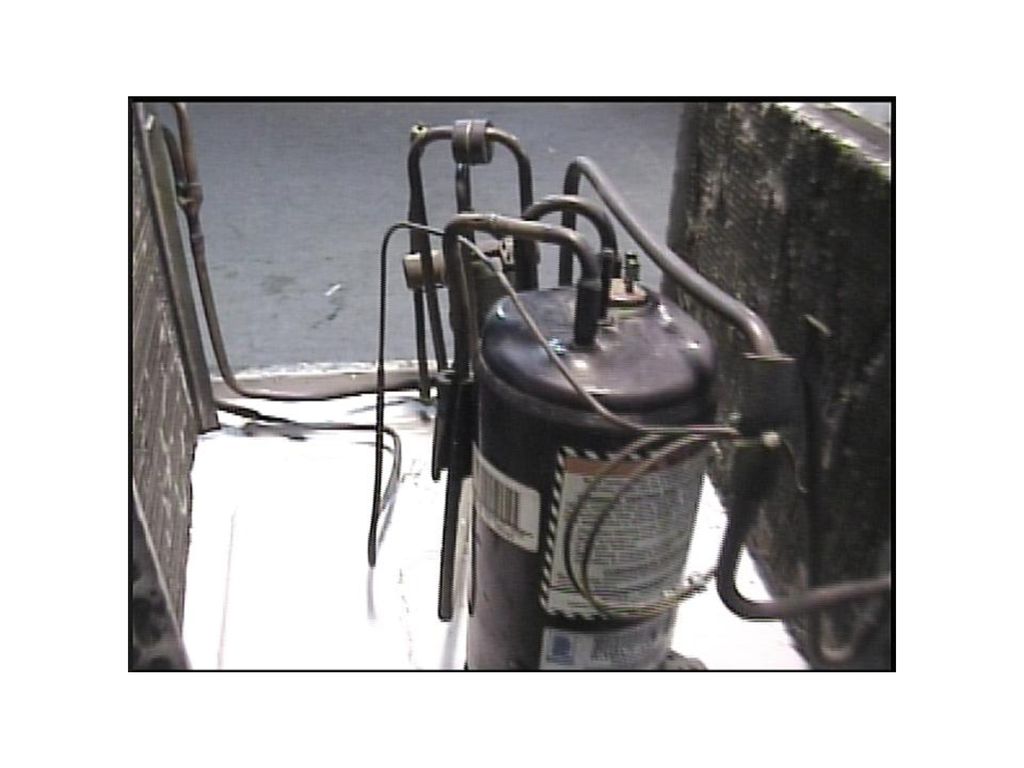

Partes de un Motocompresor Salida descarga (alta presión) Entrada succión (baja presión) Bornera Eléctrica Tubo de succión (separador de líquidos) Patas de goma antivibratoria

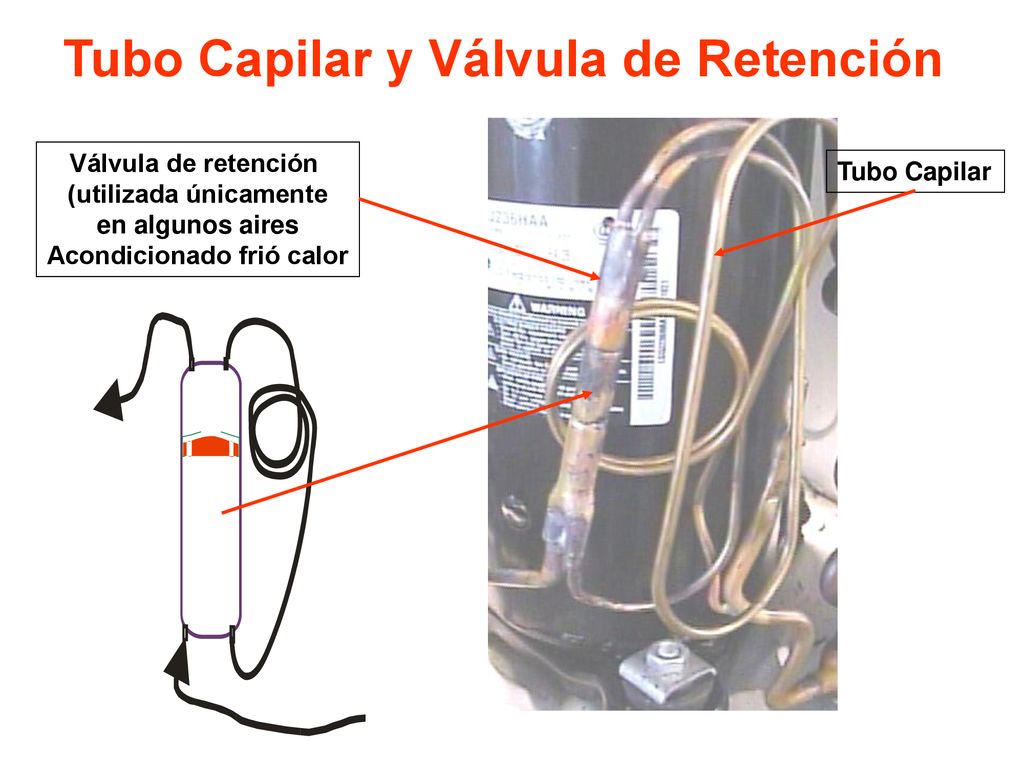

3 (utilizada únicamente Acondicionado frió calor
Tubo Capilar y Válvula de Retención Válvula de retención (utilizada únicamente en algunos aires Acondicionado frió calor Tubo Capilar

4 2- se conecta al evaporador
Válvula de Retención para aires Frió Calor 2- se conecta al evaporador Como funciona: Cuando el aire funciona en modo frió el liquido refrigerante circula desde el condensador hacia el evaporador haciendo que el pistón interno suba y obligando al refrigerante al pasar por el capilar adicional provocando de este modo un alargue en el capilar para obtener mayor presión de condensación. Cuando trabaja en modo calefacción el pistón baja haciendo que el refrigerante no pase por el capilar adicional, logrando que la presión de alta en la unidad interior no sea tan elevado debido a su pequeño tamaño con respecto al condensador Capilar adicional 1- Se conecta al Condensador

5 Unidad interior Componentes que la integran:
1- intercambiador de calor 2- Motor ventilador 3- Placa Electronica de Control 4-Sensores de Temperatura intrior 5-Motor del swing 6- Bandeja de Condensado 7- Bornera para interconexion de equipos 8- En Equipos menores a 6000 Frig sa alla cable de 220Volt

6 MOTOR UNIDAD INTERIOR Los motores ventiladores de las unidades interiores vienen de dos formas diferentes 1- motores de 3 cables una sola velocidad (en este las velocidades son modificadas por la placa electronica por medio de un triac que es exitado por pulsos, la placa electronica se entera de la velocidad del motor por medio de un tacometro que tiene el motor en su interio parte posterior Ficha de tacómetro Ficha de fuerza 2- motores de 2 o 3 velocidades con 4 o 5 cables y sus velocidades son comandadas por la placa electronica a travez de dstintos reles ( no tiene tacometro)

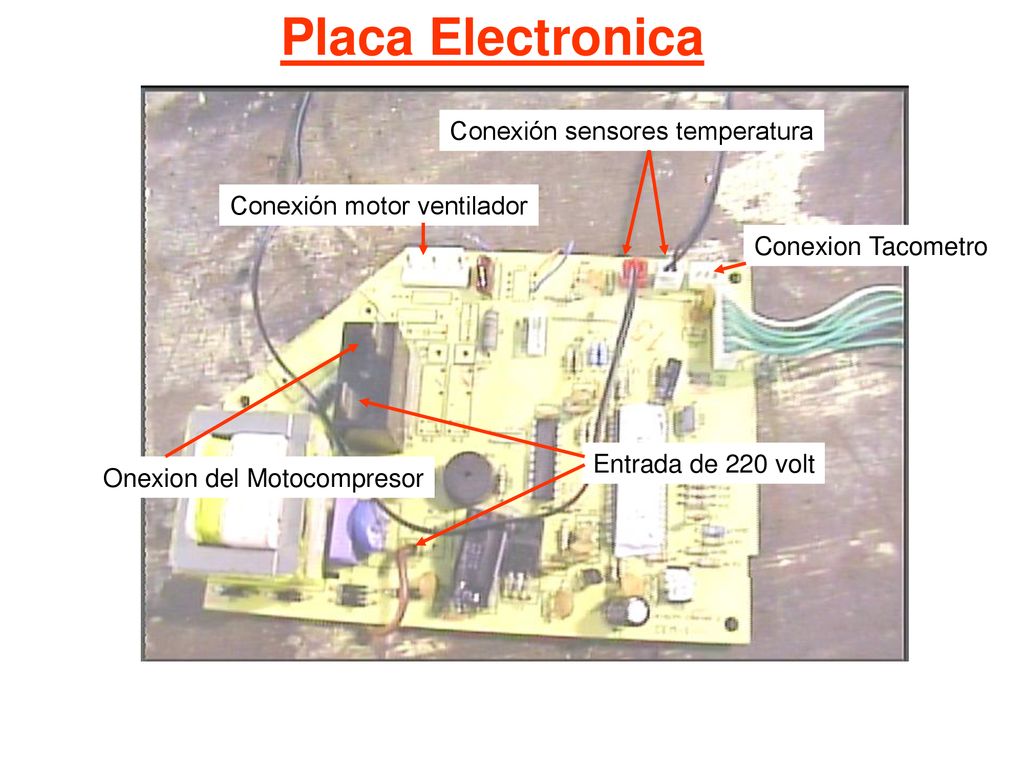

7 Placa Electronica Conexión sensores temperatura
Conexión motor ventilador Conexion Tacometro Entrada de 220 volt Onexion del Motocompresor

8 Conexión Eléctrica de La Unidad Exterior
A la conexión de la valvula inversora Al neutro de la placa A la conexión del compresor en la placa electronica

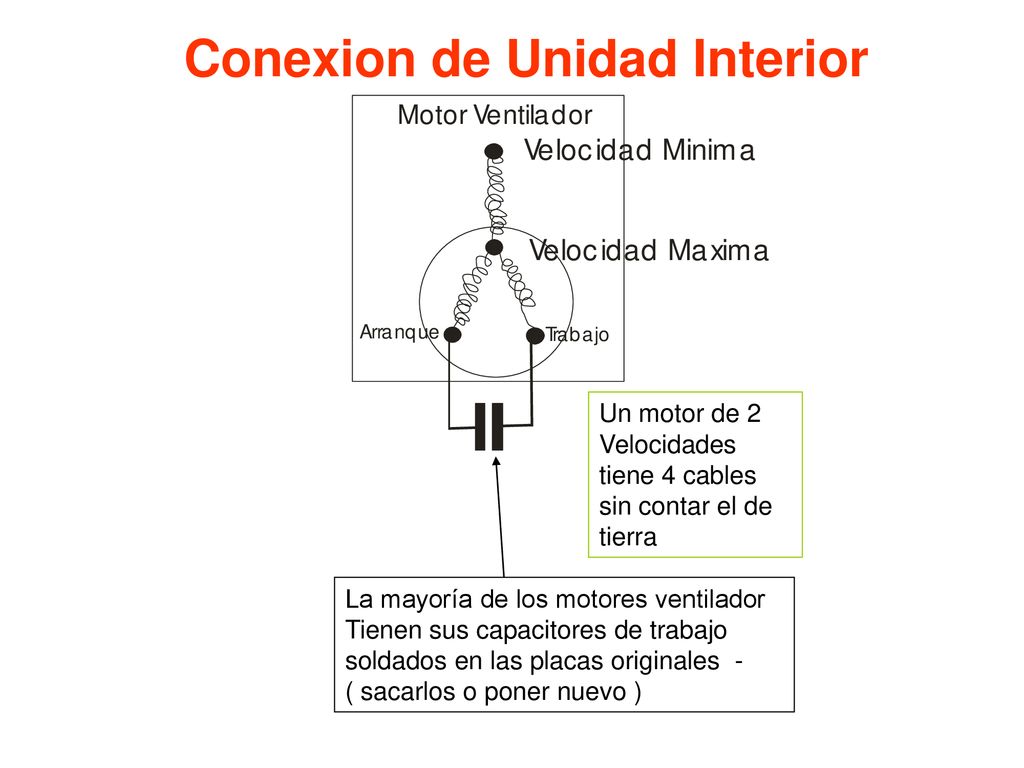

9 Conexion de Unidad Interior
Un motor de 2 Velocidades tiene 4 cables sin contar el de tierra La mayoría de los motores ventilador Tienen sus capacitores de trabajo soldados en las placas originales ( sacarlos o poner nuevo )
