1 EL AIRE ACONDICIONADO, FUNCIONAMIENTO Y APLICACIONES

2 ¿Qué es el Aire Acondicionado ? Es un proceso de tratamiento del aire que permite modificar ciertas características del mismo, humedad y temperatura, aunque también permite controlar su pureza y su movimiento.

3 OBJETIVOS DEL AIRE ACONDICIONADO 1 2 3 4

4 EL CONTROL DE TEMPERATURA El calor es una forma de energía relacionada directamente con la vibración molecular. Cuando calentamos una sustancia, sus moléculas se mueven rápidamente, generando así una energía: el calor. Si la enfriamos, el movimiento molecular se detiene, bajando así la temperatura. 1 123123 4

5 EL CONTROL DE LA HUMEDAD La humedad, se refiere a la cantidad de agua contenida en el aire y se registra por sensaciones de humedad. Este concepto está directamente relacionado con la sensación de confort. El aire ambiente se controla para mantener la humedad relativa preestablecida mediante la humidificación o deshumidificación del aire ambiente. 2 123123 4

6 MOVIMIENTO Y CIRCULACION DEL AIRE Para obtener el confort deseado, es necesario que el aire sea distribuido y circule uniformemente por todo el recinto, sin producir corrientes desagradables. 3 123123 4

7 FILTRADO, LIMPIEZA Y PURIFICACIÒN DEL AIRE La eliminación de las partículas de polvo es fundamental para la salud. Conseguir un adecuado filtraje de aire es una labor básica de un equipo de aire acondicionado. 4 123123 4

8 ¿COMO FUNCIONA EL AIRE ACONDICIONADO? EL COMPRESOR EL CONDENSADOR EL EVAPORADOR EL EXPANSOR DOMESTICO AUTOMOTRÍZ Objetivos Funcionamiento Modelos Equipos y Herramientas

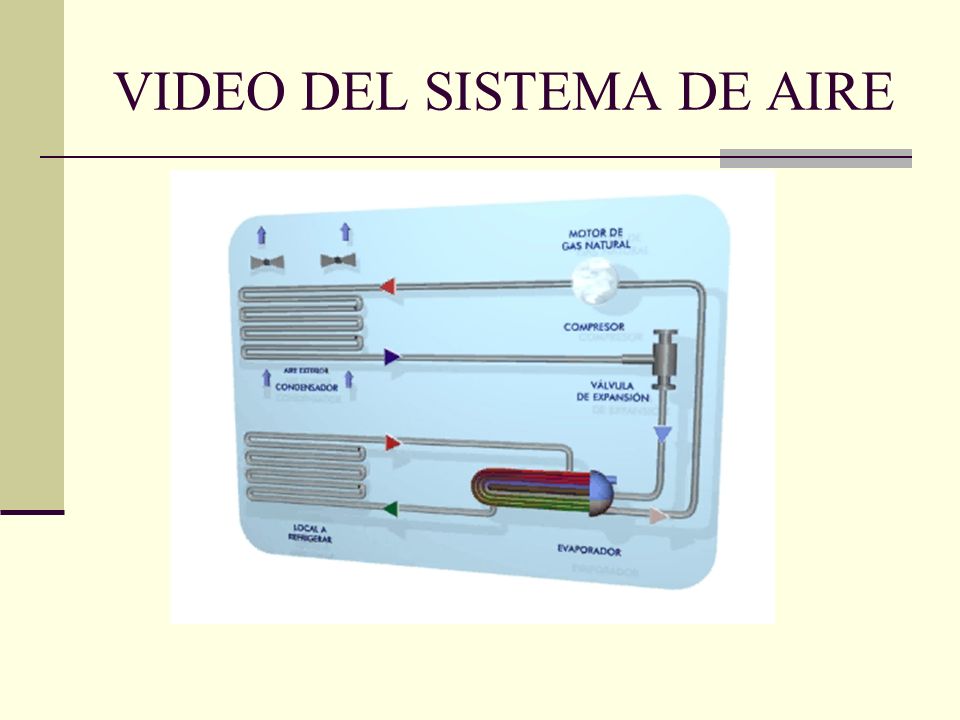

9 VIDEO DEL SISTEMA DE AIRE

10 EL COMPRESOR. En él compresor, la temperatura y presión del vapor aumenta debido a la compresión del refrigerante. El vapor de alta temperatura se descarga del compresor en la línea de descarga. COMPRESOR DE AIRES ACONDICIONADOS DOMESTICOS COMPRESOR DE AIRES ACONDICIONADOS AOTOMOTRICES

11 EL CONDENSADOR El condensador es donde se extrae calor al agente frigorífico o refrigerante muy caliente lo que conduce a su condensación, es decir, al cambio de su estado gaseoso a estado líquido. CONDENSADOR DE AIRES ACONDICIONADOS DOMESTICOS CONDENSADOR DE AIRES ACONDICIONADOS AUTOMOTRICES

12 EVAPORADOR El evaporador es donde se extrae calor al recinto, realizando un intercambio termodinámico realizando un cambio de estado liquido al gaseoso EVAPORADOR DE AIRES ACONDICIONADOS DOMESTICOS EVAPORADOR DE AIRES ACONDICIONADOS AUTOMOTRICES

13 VÁLVULA DE EXPANSIÒN La válvula de expansión pulveriza el agente refrigerante y regula el volumen de flujo de tal modo que el vapor se transforma en gas, según el transporte de calor, en la salida del evaporador. EXPANSOR DE AIRES ACONDICIONADOS DOMESTICOS EXPANSOR DE AIRES ACONDICIONADOS AUTOMOTRICES

14 MODELOS DE AIRE ACONDICIONADO Es un equipo unitario, compacto y de descarga directa. Normalmente se coloca uno por habitación o, si el local es de gran superficie, se colocan varios según las necesidades. La instalación se realiza en ventana o muro. La sección exterior requiere toma de aire y expulsión a través del hueco practicado. La dimensión del hueco ha de ajustarse a las dimensiones del aparato Acondicionador tipo Split VENTANA UNITARIO DESCARGA DIRECTA SPLIT DIRECTO DE DUCTERIA SPLIT DUCTERIA

15 MODELOS DE AIRE ACONDICIONADO Equipo unitario, compacto y de descarga directa. Se coloca una consola o varias en cada habitación según las necesidades del local. La instalación se realiza en muro, precisando toma de aire exterior a través del hueco practicado, cuyas dimensiones son similares a las de la consola. Esta se puede colocar apoyada en el suelo o colgada del muro. Acondicionador portátil o de Ventana

16 MODELOS DE AIRE ACONDICIONADO Son equipos unitarios de descarga directa. Se diferencian de los compactos en que la unidad formada por el compresor y el condensador va al exterior, mientras que la unidad evaporadora se instala en el interior.Ambas unidades se conectan mediante las líneas de refrigerante. Equipo Unitario de descarga directa, Condensador Exterior

17 MODELOS DE AIRE ACONDICIONADO Generalmente se instala un equipo para todo el conjunto de una vivienda o local. El control es individual por equipo, y se realiza de acuerdo con las condiciones de confort de la habitación más representativa (por ejemplo, en una vivienda, la Sala de Estar). Equipo de descarga indirecta, mediante red de conductos y emisión de aire a través de rejillas en pared o difusores en techo.

18 MODELOS DE AIRE ACONDICIONADO Al igual que los equipos partidos unitarios,está formado por dos unidades: el compresor y el condensador se sitúan en la unidad exterior, mientras que la unidad evaporadora se instala en el interior, conectada a la red de conductos. Ambas unidades se conectan mediante las líneas de refrigerante. Equipo de descarga indirecta, mediante red de conductos y emisión de aire a través de rejillas en pared o difusores en techo.

19 MODELOS DE AIRE ACONDICIONADO Está formado por dos unidades: el compresor y el condensador se sitúan en la unidad exterior, mientras que la unidad evaporadora se instala en el interior, conectada a la red de conductos. Ambas unidades se conectan mediante las líneas de refrigerante. Equipo partido individual

20 EQUÍPOS Y HERRAMIENTAS QUE SE ÚTILIZAN EN EL MANTENIMIENTO Y REPARACIÓN DE LOS AIRES CONDICIONADOS Objetivos Funcionamiento Modelos Equipos y Herramientas

21 FILTROS SECADORES FUNCIÓN: Eliminan con eficacia: La humedad: la absorbe y la almacena para impedir la formación de hielo dentro de la válvula de expansión. Los ácidos nocivos: los almacena para impedir la corrosión de las partes mecánicas y eléctricas. Las partículas perjudiciales: como barros y productos de descomposición del aceite. Las materias las elimina mediante un sistema de filtración muy eficaz lo cual quiere decir: evitar futuros problemas a nivel de válvulas capilares.

22 PRESOSTATO FUNCIÓN: Es un elemento que trabaja con el fluido refrigerante que funciona con los valores de baja presión para regular la apertura y el cierre de los contactos eléctricos.

23 BOMBAS DE VACIO LAS BOMBAS DE VACÍO SE CARACTERIZAN POR LO SIGUIENTE: El Vacío Limite. La Velocidad de Bombeo. Las Bombas de Vacío son bombas rotatorias de paletas, esta compuesta por una caja (estator) en el cual gira un rotor con ranuras que esta fijado excéntricamente. Este rotor tiene paletas que son empujadas generalmente por l fuerza centrifuga o muelles.

24 VACÍO Y CARGA FREON Aquí se observa como se le realiza vacío a una unidad de aire acondicionado tipo split. Los manómetros también se utilizan en la inyección de gas refrigerante o freón. MANOMETROS

25 HERREMIENTA REBORDEADORA ES UNA HERRAMIENTA DE VARIAS MEDIDAS, COMO LA PALABRA INDICA, SE UTILIZA PARA REBORDEAR O HACER TROMPETILLA O CONO EN EL EXTREMO DE LA TUBERIA PARA LA UNION DE RACORES.

26 SOLDADURA OXIACETILENICA Soldar es unir dos metales, cuyos bordes se funden, añadiendo otro metal que se conoce como el material de aportación. La soldadura oxiacetilénica por alta presión donde tanto el oxígeno como el gas combustible (acetileno, hidrógeno, etc.) que alimentan el soplete proceden de las botellas que los contienen a alta presión. Es conveniente resaltar que la llama de un soplete de acetileno/oxígeno puede llegar a alcanzar una temperatura por encima de los 3100 oC aumentando de esta forma la peligrosidad de este tipo de soldadura

27 VIDEO DE MUESTRA AQUÍ LES DEJO UN VIDEO PARA QUE TENGAN UNA NOCIÓN DE CÓMO ES EL TRABAJO CON LOS AIRES ACONDICIONADOS
