CURSO DE REFRIGERACIÓN NIVEL 2 COMPONENTES AIRE ACONDICIONADO SPLIT

Presentación del tema: "CURSO DE REFRIGERACIÓN NIVEL 2 COMPONENTES AIRE ACONDICIONADO SPLIT"— Transcripción de la presentación:

1 CURSO DE REFRIGERACIÓN NIVEL 2 COMPONENTES AIRE ACONDICIONADO SPLIT
Prof. CARLOS MARQUEZ Y PABLO BIANCHI 2013

2 AIRE ACONDICIONADO SPLIT
CLASIFICACION SEGÚN EPOCA DEL AÑO EN QUE SE UTILIZA EL EQUIPO FRIO SOLO FRIO CALOR

3 CLASIFICACION SEGÚN POTENCIA FRIGORÍFICA
2250 Kcal/h 3000 Kcal/h 4500 Kcal/h 6000 Kcal/h

4 COMPONENTES UNIDAD INTERIOR
CARCAZA FILTROS EVAPORADOR PLAQUETA MOTOR FAN TURBINA MOTOR PASO A PASO DEL FLAP PLANTILLA FIJACION BORNERA ELECTRICA DE INTERCONEXION

5 CARCAZA Y FILTROS UNIDAD INTERIOR

6 EVAPORADOR Y CAÑERIA DE CONEXIONADO

7 PLAQUETA ELECTRONICA Y CONTROL REMOTO

8 BORNERA DE INTERCONEXION

9 MOTOR FAN Y TURBINA

10 MOTOR PASO A PASO FLAP

11 PLANTILLA DE INSTALACION

12 COMPONENTES UNIDAD EXTERIOR
CONDENSADOR MOTOCOMPRESOR ROTATIVO CAPILAR VÁLVULA INVERSORA FORZADOR VALVULAS DE SERVICIO BORNERA Y COMPONENTES ELECTRICOS

13 CONDENSADOR Y CAPILAR

14 MOTOCOMPRESOR ROTATIVO

15 VÁLVULA INVERSORA DE CICLO

16 VÁLVULAS DE SERVICIO DE 2 Y 3 VIAS

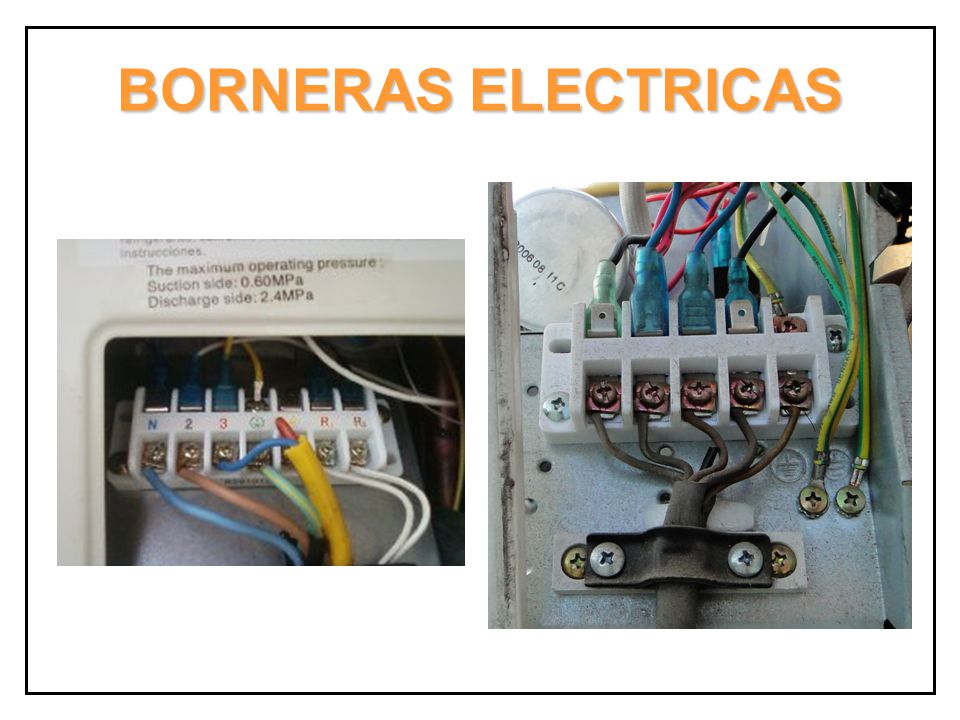

17 BORNERAS ELECTRICAS
