1 GENERACION,TRANSMISION Y DISTRIBUCION DE LA ENERGIA ELECTRICA AÑO 2018
PROGRAMA DE LA MATERIA PLAN AÑO 1995

2 DESARROLLO DEL PROGRAMA DE LA MATERIA

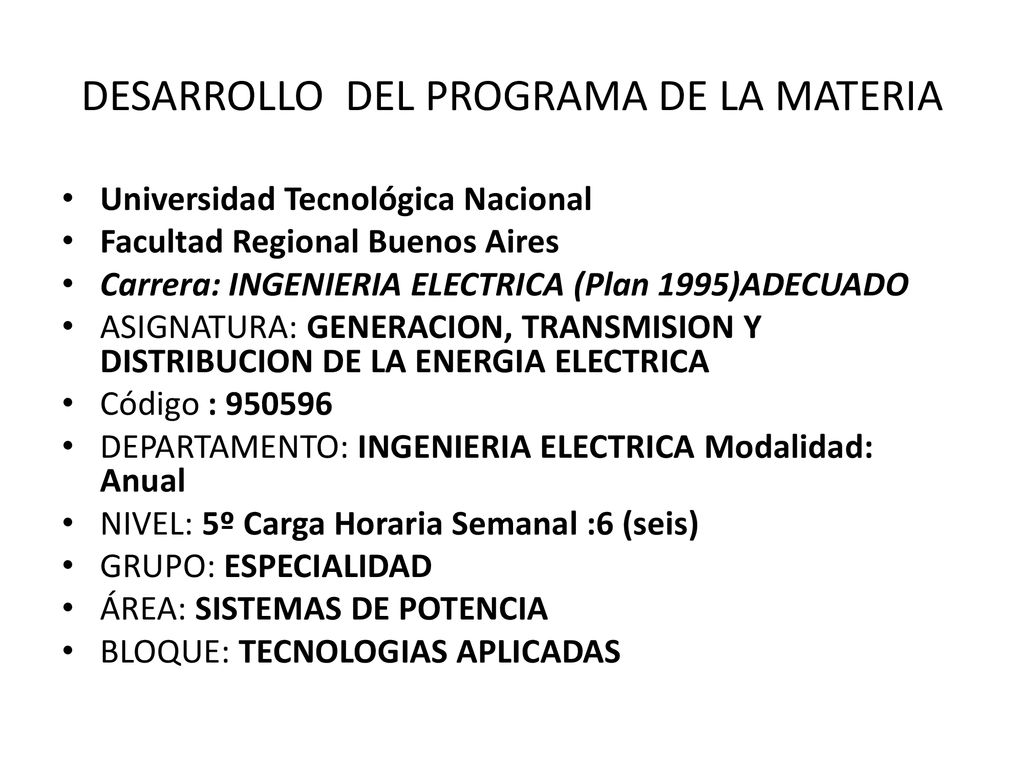

Universidad Tecnológica Nacional Facultad Regional Buenos Aires Carrera: INGENIERIA ELECTRICA (Plan 1995)ADECUADO ASIGNATURA: GENERACION, TRANSMISION Y DISTRIBUCION DE LA ENERGIA ELECTRICA Código : DEPARTAMENTO: INGENIERIA ELECTRICA Modalidad: Anual NIVEL: 5º Carga Horaria Semanal :6 (seis) GRUPO: ESPECIALIDAD ÁREA: SISTEMAS DE POTENCIA BLOQUE: TECNOLOGIAS APLICADAS

3 PROGRAMA DE LA MATERIA FUNDAMENTOS

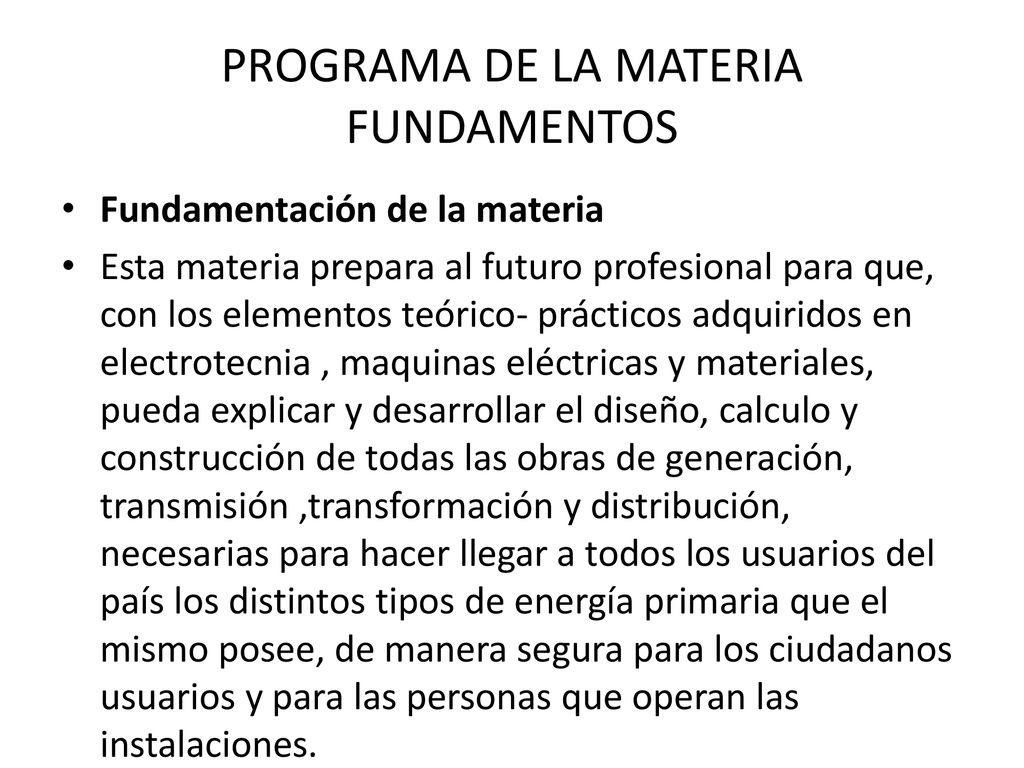

Fundamentación de la materia Esta materia prepara al futuro profesional para que, con los elementos teórico- prácticos adquiridos en electrotecnia , maquinas eléctricas y materiales, pueda explicar y desarrollar el diseño, calculo y construcción de todas las obras de generación, transmisión ,transformación y distribución, necesarias para hacer llegar a todos los usuarios del país los distintos tipos de energía primaria que el mismo posee, de manera segura para los ciudadanos usuarios y para las personas que operan las instalaciones.

4 PROGRAMA DE LA MATERIA OBJETIVOS

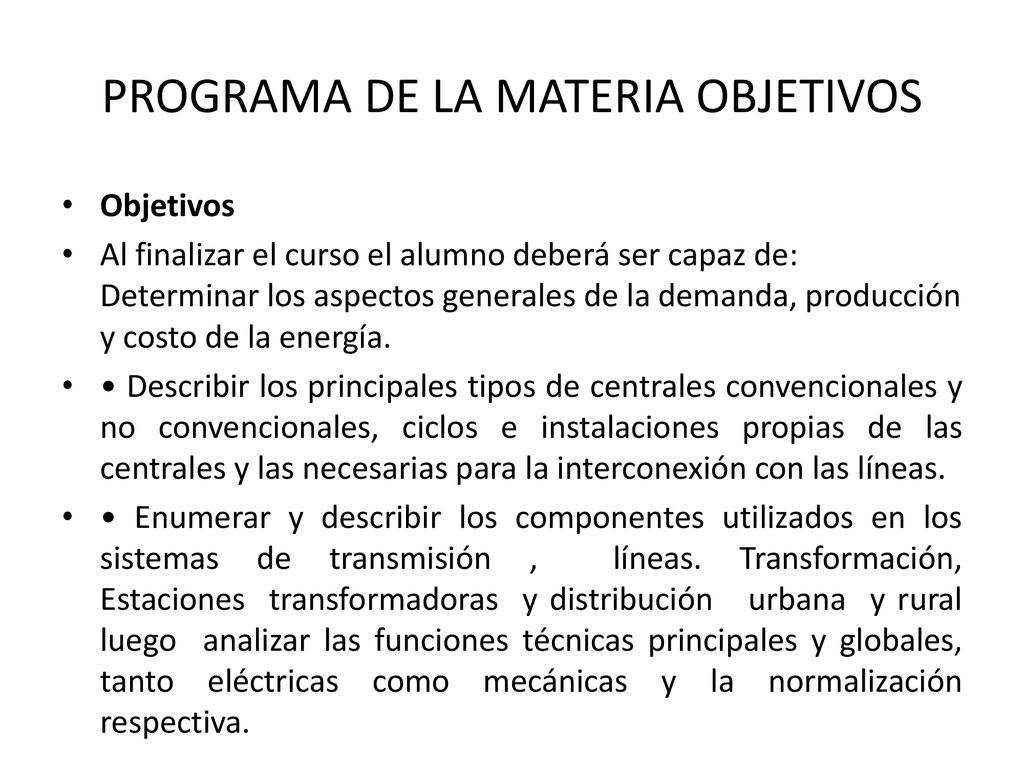

Al finalizar el curso el alumno deberá ser capaz de: Determinar los aspectos generales de la demanda, producción y costo de la energía. • Describir los principales tipos de centrales convencionales y no convencionales, ciclos e instalaciones propias de las centrales y las necesarias para la interconexión con las líneas. • Enumerar y describir los componentes utilizados en los sistemas de transmisión , líneas. Transformación, Estaciones transformadoras y distribución urbana y rural luego analizar las funciones técnicas principales y globales, tanto eléctricas como mecánicas y la normalización respectiva.

5 PROGRAMA SINTETICO Programa sintético

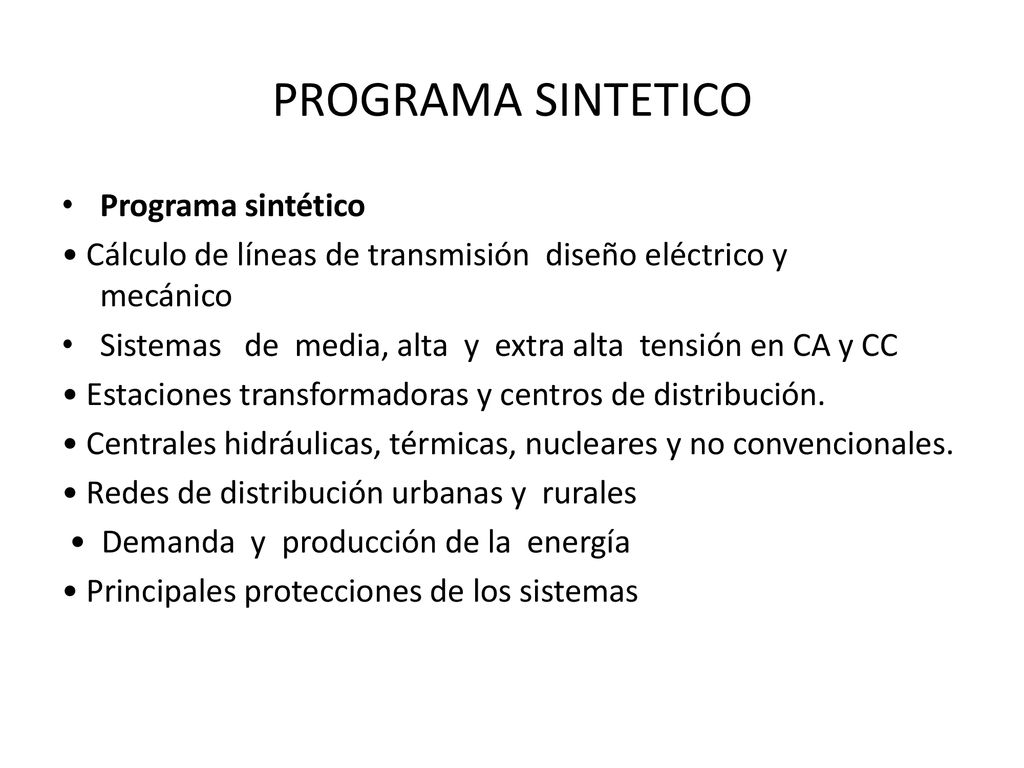

• Cálculo de líneas de transmisión diseño eléctrico y mecánico Sistemas de media, alta y extra alta tensión en CA y CC • Estaciones transformadoras y centros de distribución. • Centrales hidráulicas, térmicas, nucleares y no convencionales. • Redes de distribución urbanas y rurales • Demanda y producción de la energía • Principales protecciones de los sistemas

6 DESARROLLO PROGRAMA ANALITICO

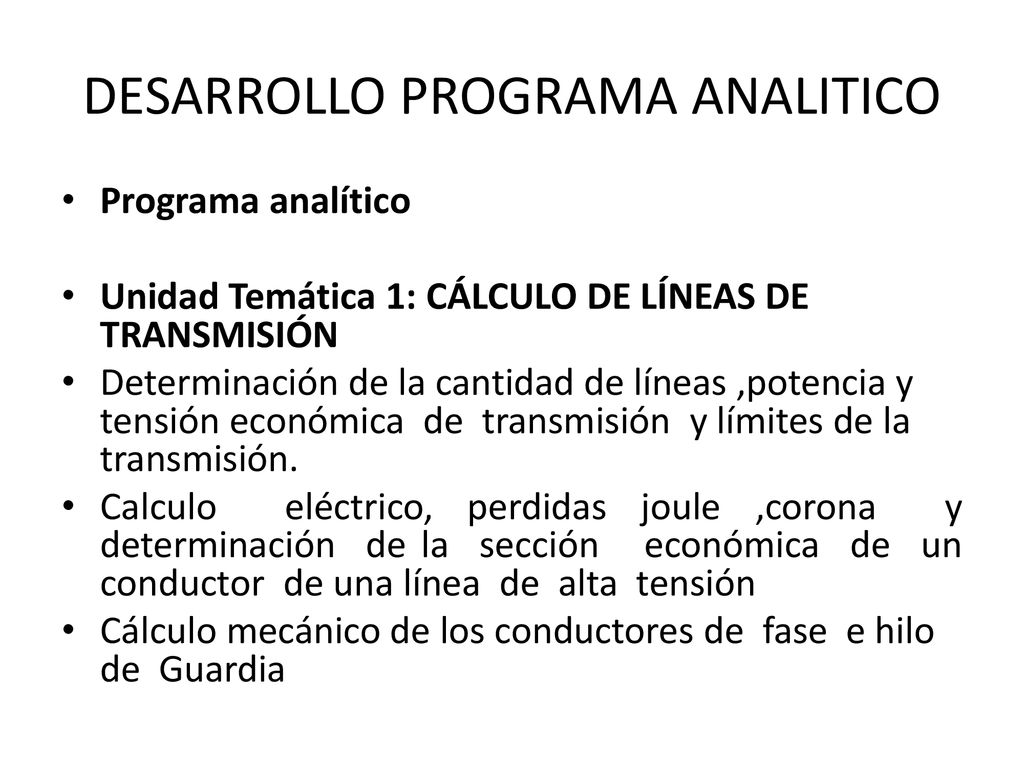

Programa analítico Unidad Temática 1: CÁLCULO DE LÍNEAS DE TRANSMISIÓN Determinación de la cantidad de líneas ,potencia y tensión económica de transmisión y límites de la transmisión. Calculo eléctrico, perdidas joule ,corona y determinación de la sección económica de un conductor de una línea de alta tensión Cálculo mecánico de los conductores de fase e hilo de Guardia

7 DESARROLLO PROGRAMA ANALITICO

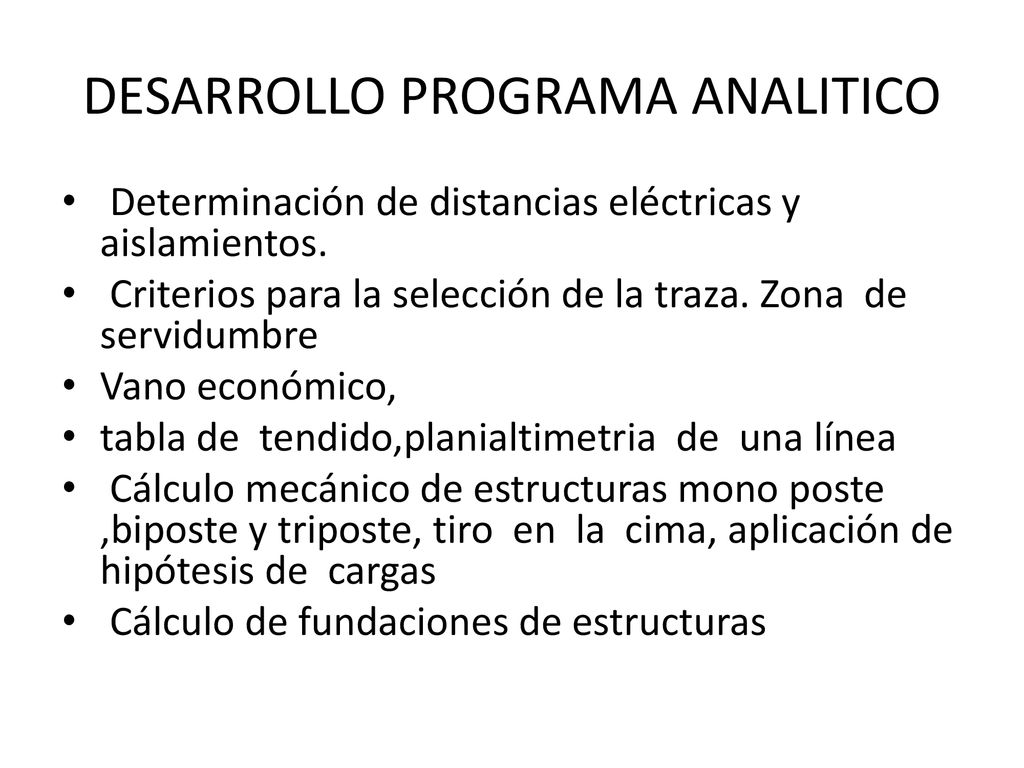

Determinación de distancias eléctricas y aislamientos. Criterios para la selección de la traza. Zona de servidumbre Vano económico, tabla de tendido,planialtimetria de una línea Cálculo mecánico de estructuras mono poste ,biposte y triposte, tiro en la cima, aplicación de hipótesis de cargas Cálculo de fundaciones de estructuras

8 DESARROLLO PROGRAMA ANALITICO

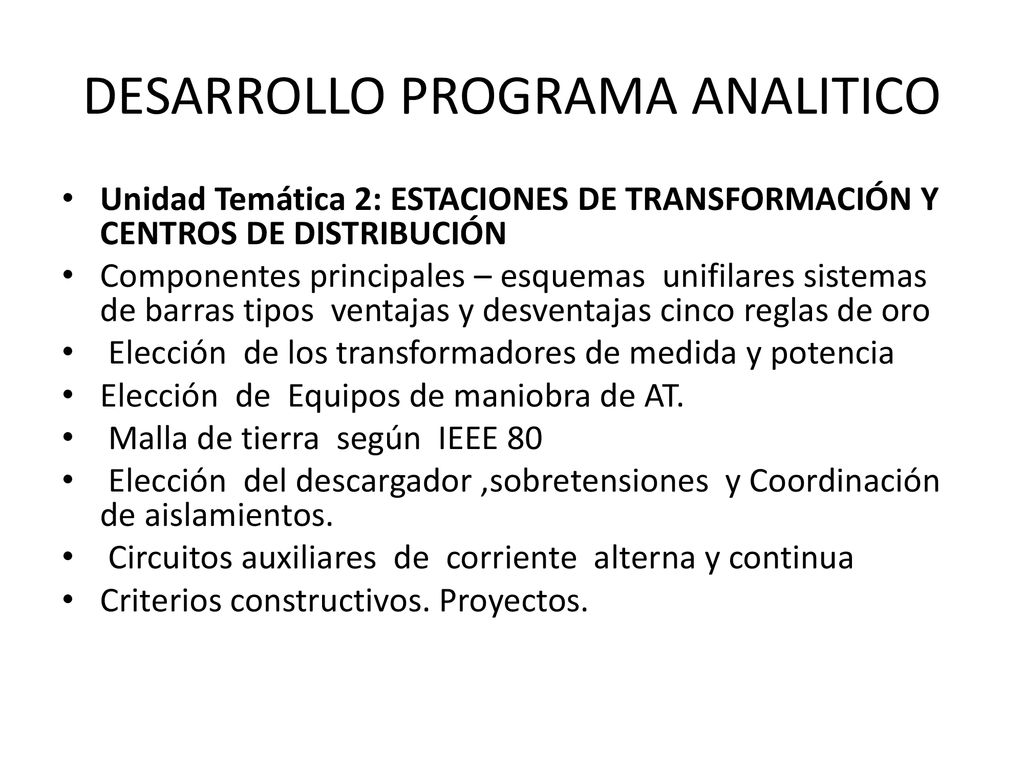

Unidad Temática 2: ESTACIONES DE TRANSFORMACIÓN Y CENTROS DE DISTRIBUCIÓN Componentes principales – esquemas unifilares sistemas de barras tipos ventajas y desventajas cinco reglas de oro Elección de los transformadores de medida y potencia Elección de Equipos de maniobra de AT. Malla de tierra según IEEE 80 Elección del descargador ,sobretensiones y Coordinación de aislamientos. Circuitos auxiliares de corriente alterna y continua Criterios constructivos. Proyectos.

9 DESARROLLO DEL PROGRAMA ANALITICO

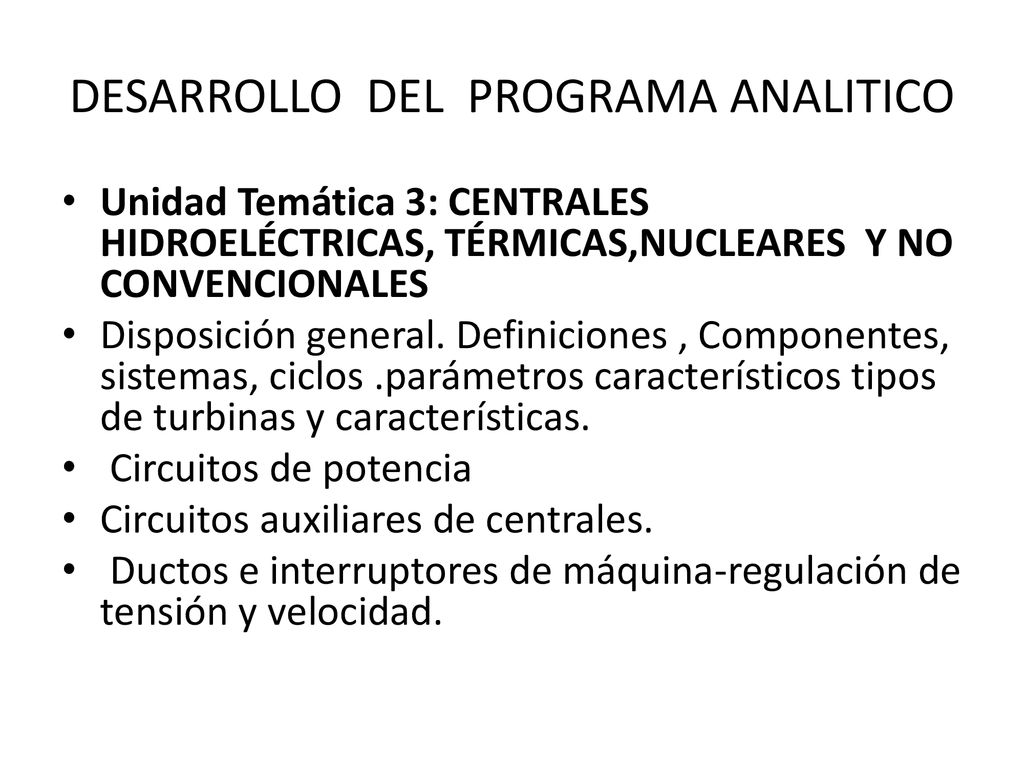

Unidad Temática 3: CENTRALES HIDROELÉCTRICAS, TÉRMICAS,NUCLEARES Y NO CONVENCIONALES Disposición general. Definiciones , Componentes, sistemas, ciclos .parámetros característicos tipos de turbinas y características. Circuitos de potencia Circuitos auxiliares de centrales. Ductos e interruptores de máquina-regulación de tensión y velocidad.

10 DESARROLLO PROGRAMA ANALITICO

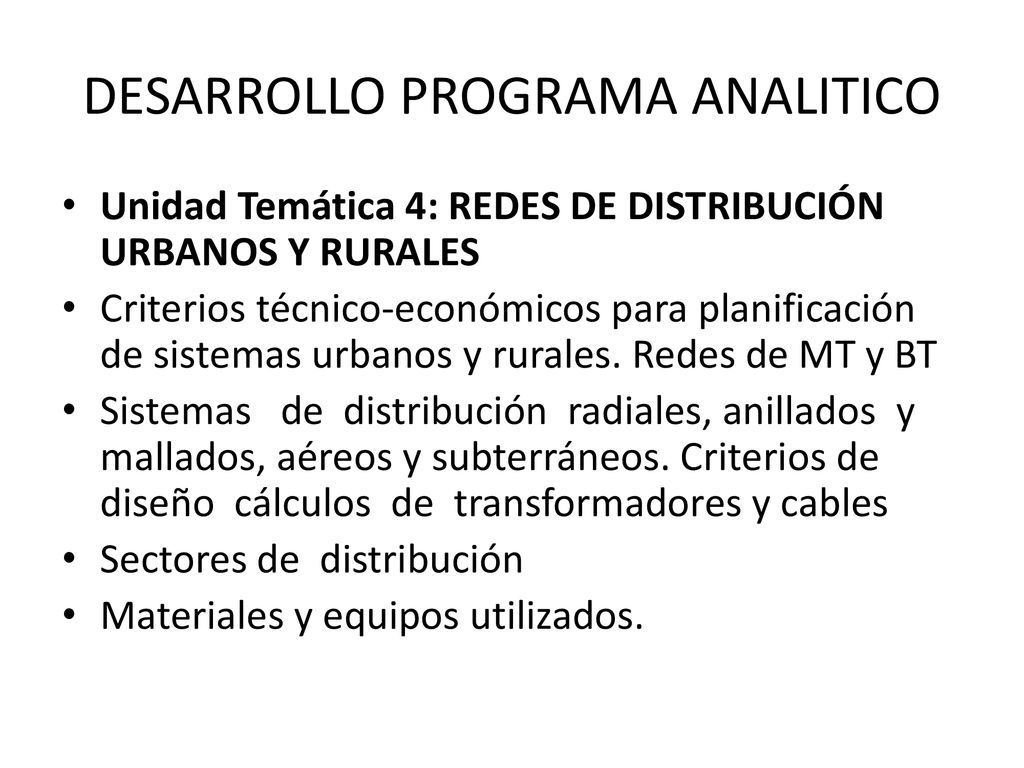

Unidad Temática 4: REDES DE DISTRIBUCIÓN URBANOS Y RURALES Criterios técnico-económicos para planificación de sistemas urbanos y rurales. Redes de MT y BT Sistemas de distribución radiales, anillados y mallados, aéreos y subterráneos. Criterios de diseño cálculos de transformadores y cables Sectores de distribución Materiales y equipos utilizados.

11 DESARROLLO PROGRAMA ANALITICO

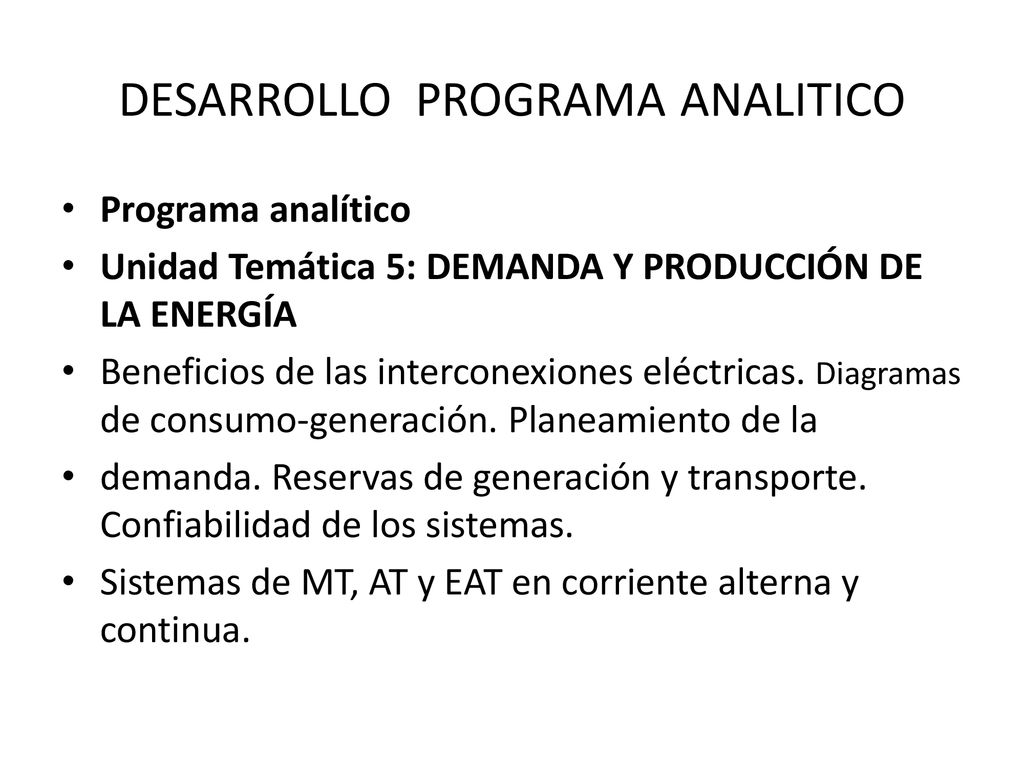

Programa analítico Unidad Temática 5: DEMANDA Y PRODUCCIÓN DE LA ENERGÍA Beneficios de las interconexiones eléctricas. Diagramas de consumo-generación. Planeamiento de la demanda. Reservas de generación y transporte. Confiabilidad de los sistemas. Sistemas de MT, AT y EAT en corriente alterna y continua.

12 DESARROLLO DEL PROGRAMA ANALITICO

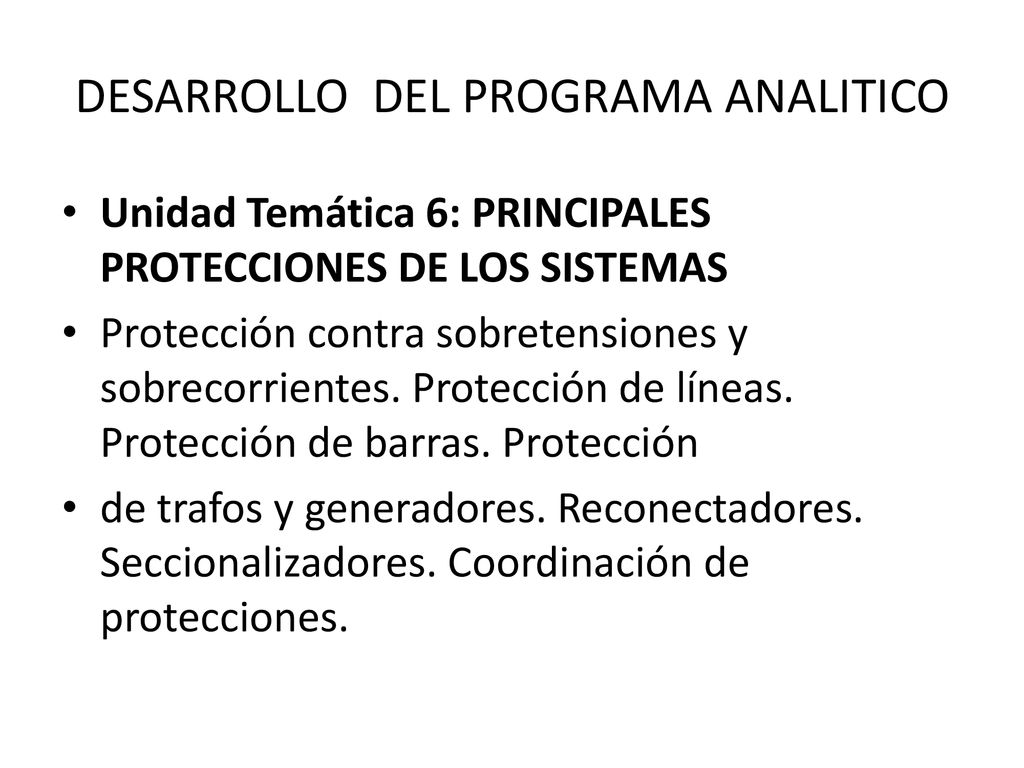

Unidad Temática 6: PRINCIPALES PROTECCIONES DE LOS SISTEMAS Protección contra sobretensiones y sobrecorrientes. Protección de líneas. Protección de barras. Protección de trafos y generadores. Reconectadores. Seccionalizadores. Coordinación de protecciones.

13 DESARROLLO DEL PROGRAMA ANALITICO

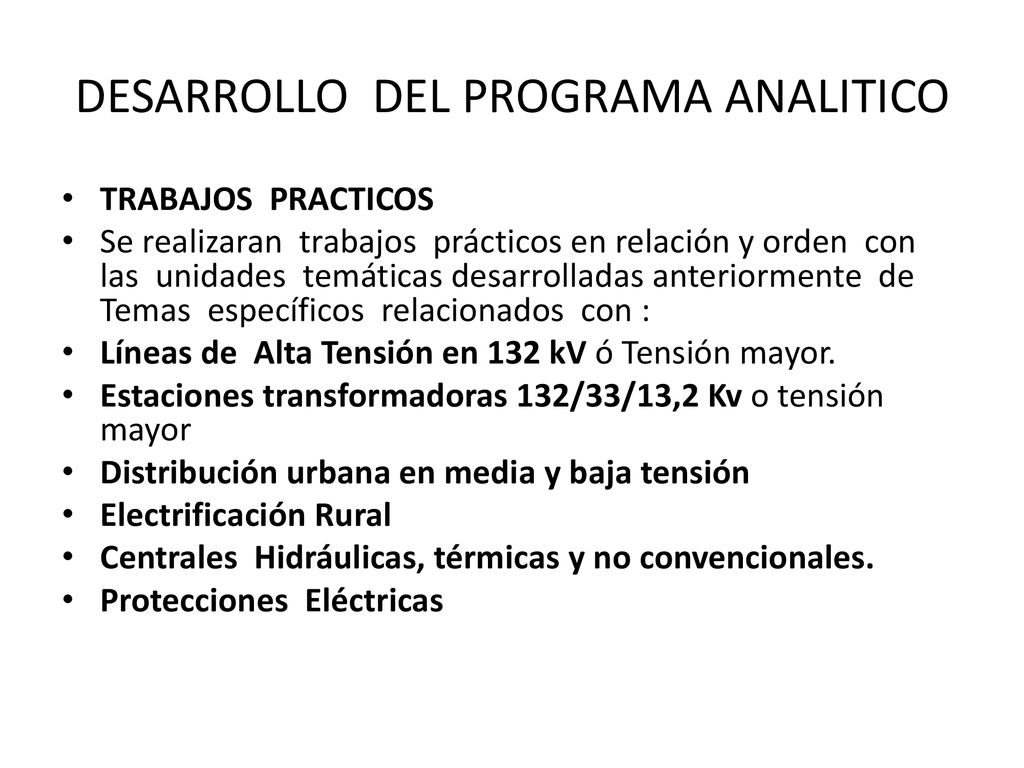

TRABAJOS PRACTICOS Se realizaran trabajos prácticos en relación y orden con las unidades temáticas desarrolladas anteriormente de Temas específicos relacionados con : Líneas de Alta Tensión en 132 kV ó Tensión mayor. Estaciones transformadoras 132/33/13,2 Kv o tensión mayor Distribución urbana en media y baja tensión Electrificación Rural Centrales Hidráulicas, térmicas y no convencionales. Protecciones Eléctricas

14 BIBLIOGRAFIA ESPECIFICA

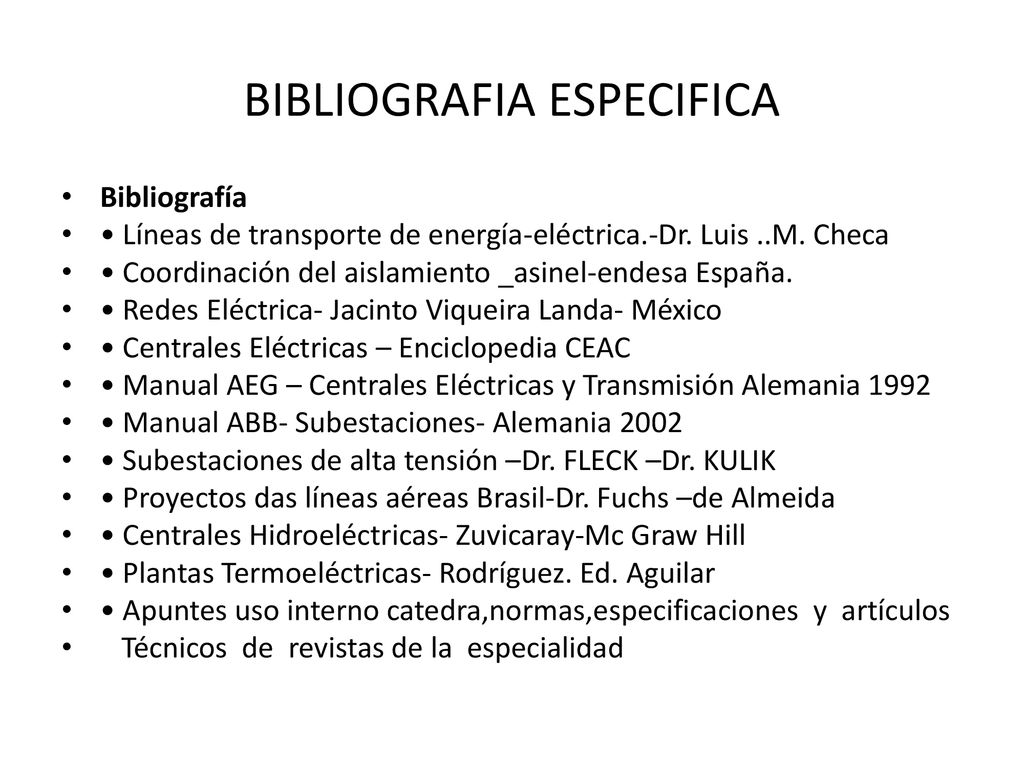

Bibliografía • Líneas de transporte de energía-eléctrica.-Dr. Luis ..M. Checa • Coordinación del aislamiento _asinel-endesa España. • Redes Eléctrica- Jacinto Viqueira Landa- México • Centrales Eléctricas – Enciclopedia CEAC • Manual AEG – Centrales Eléctricas y Transmisión Alemania 1992 • Manual ABB- Subestaciones- Alemania 2002 • Subestaciones de alta tensión –Dr. FLECK –Dr. KULIK • Proyectos das líneas aéreas Brasil-Dr. Fuchs –de Almeida • Centrales Hidroeléctricas- Zuvicaray-Mc Graw Hill • Plantas Termoeléctricas- Rodríguez. Ed. Aguilar • Apuntes uso interno catedra,normas,especificaciones y artículos Técnicos de revistas de la especialidad

15 BIBLIOGRAFIA ESPECIFICA

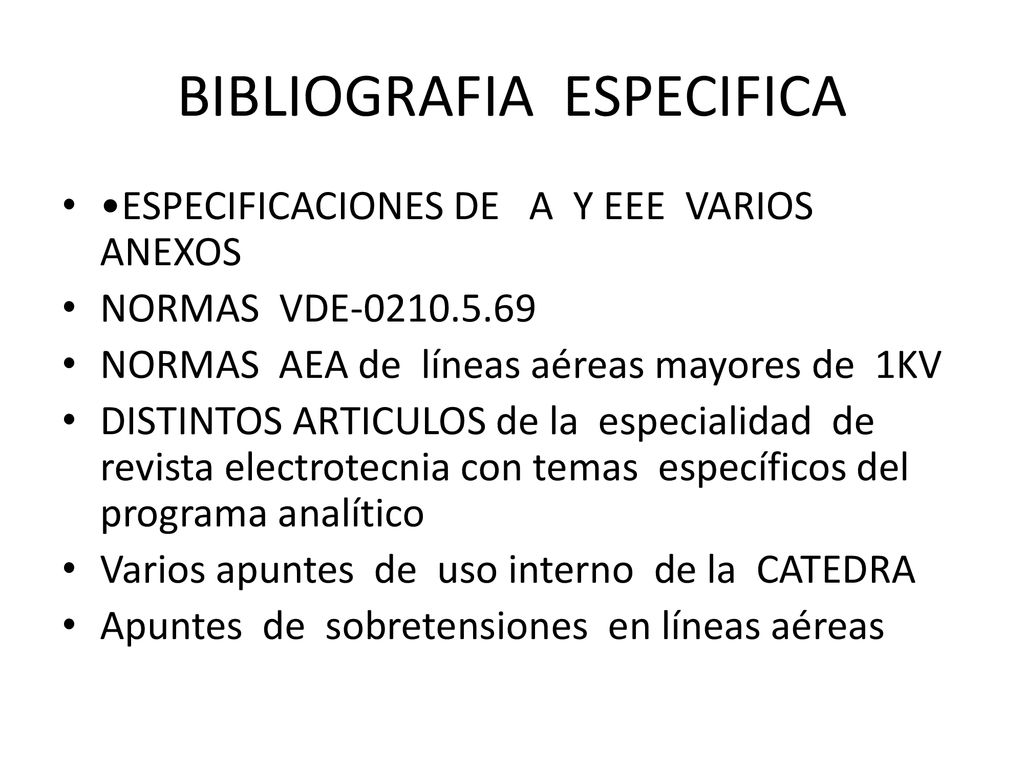

•ESPECIFICACIONES DE A Y EEE VARIOS ANEXOS NORMAS VDE NORMAS AEA de líneas aéreas mayores de 1KV DISTINTOS ARTICULOS de la especialidad de revista electrotecnia con temas específicos del programa analítico Varios apuntes de uso interno de la CATEDRA Apuntes de sobretensiones en líneas aéreas
